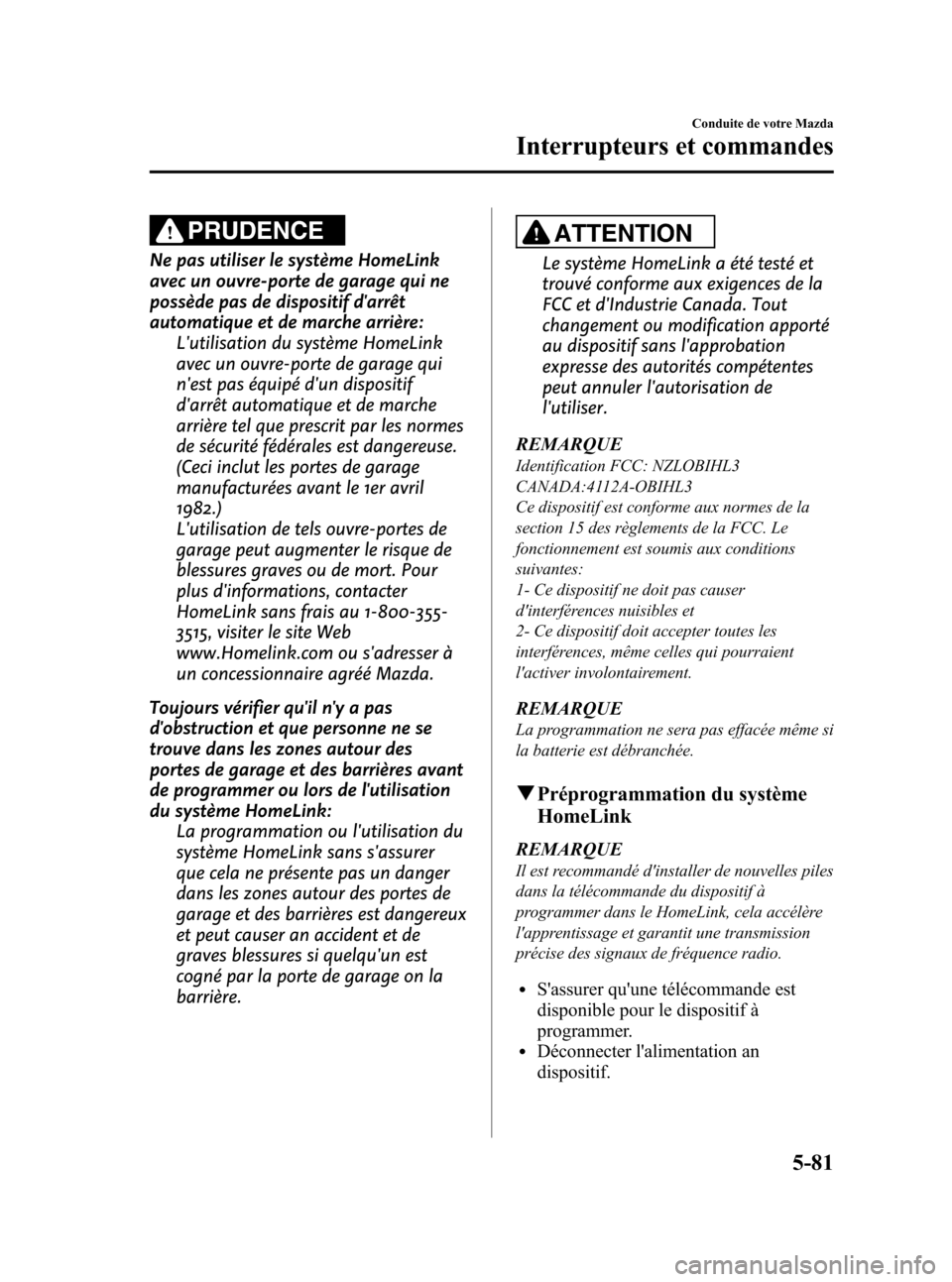

Page 265 of 560

Black plate (267,1)
PRUDENCE
Ne pas utiliser le système HomeLink
avec un ouvre-porte de garage qui ne
possède pas de dispositif d'arrêt
automatique et de marche arrière:
L'utilisation du système HomeLink
avec un ouvre-porte de garage qui
n'est pas équipé d'un dispositif
d'arrêt automatique et de marche
arrière tel que prescrit par les normes
de sécurité fédérales est dangereuse.
(Ceci inclut les portes de garage
manufacturées avant le 1er avril
1982.)
L'utilisation de tels ouvre-portes de
garage peut augmenter le risque de
blessures graves ou de mort. Pour
plus d'informations, contacter
HomeLink sans frais au 1-800-355-
3515, visiter le site Web
www.Homelink.com ou s'adresser à
un concessionnaire agréé Mazda.
Toujours vérifier qu'il n'y a pas
d'obstruction et que personne ne se
trouve dans les zones autour des
portes de garage et des barrières avant
de programmer ou lors de l'utilisation
du système HomeLink:
La programmation ou l'utilisation du
système HomeLink sans s'assurer
que cela ne présente pas un danger
dans les zones autour des portes de
garage et des barrières est dangereux
et peut causer an accident et de
graves blessures si quelqu'un est
cogné par la porte de garage on la
barrière.
ATTENTION
Le système HomeLink a été testé et
trouvé conforme aux exigences de la
FCC et d'Industrie Canada. Tout
changement ou modification apporté
au dispositif sans l'approbation
expresse des autorités compétentes
peut annuler l'autorisation de
l'utiliser.
REMARQUE
Identification FCC: NZLOBIHL3
CANADA:4112A-OBIHL3
Ce dispositif est conforme aux normes de la
section 15 des règlements de la FCC. Le
fonctionnement est soumis aux conditions
suivantes:
1- Ce dispositif ne doit pas causer
d'interférences nuisibles et
2- Ce dispositif doit accepter toutes les
interférences, même celles qui pourraient
l'activer involontairement.
REMARQUE
La programmation ne sera pas effacée même si
la batterie est débranchée.
qPréprogrammation du système
HomeLink
REMARQUE
Il est recommandé d'installer de nouvelles piles
dans la télécommande du dispositif à
programmer dans le HomeLink, cela accélère
l'apprentissage et garantit une transmission
précise des signaux de fréquence radio.
lS'assurer qu'une télécommande est
disponible pour le dispositif à
programmer.
lDéconnecter l'alimentation an
dispositif.
Conduite de votre Mazda
Interrupteurs et commandes
5-81
CX-7_8AS8-EC-09E_Edition1 Page267
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 269 of 560

Black plate (271,1)
6Confort intérieur
Utilisation des différentes fonctions concernant le confort de conduite, incluant
le système de commande de température et le système audio.
Système de commande de
température .............................................. 6-2
Conseils d'utilisation ........................... 6-2
Fonctionnement des bouches
d'aération ............................................. 6-3
Types de systèmes de commande de
température ......................................... 6-5
Type manuel ........................................ 6-6
Type entièrement automatique .......... 6-11
Système audio ........................................ 6-16
Antenne ............................................. 6-16
Conseils d'utilisation du système
audio ................................................. 6-17
Appareil audio ................................... 6-27
Fonctionnement de la commande audio au
volant ................................................ 6-60
Mode AUX (entrée auxiliaire) .......... 6-63
Certification de sécurité .................... 6-66
Système audio Bluetooth ....................... 6-67
Système audio Bluetooth
í............... 6-67
Téléphone mains-libres Bluetooth ........ 6-77
Téléphone mains-libres
Bluetooth
í........................................ 6-77
Utilisation de base du téléphone mains-
libres Bluetooth ................................. 6-82
Utilisation pratique du système mains-
libres ................................................. 6-87
Réglage du téléphone mains-libres .... 6-95
Lorsqu'il est impossible d'utiliser le
téléphone mains-libres Bluetooth .... 6-104
Certification de sécurité .................. 6-104
Service clientèle du système mains-libres
Bluetooth Mazda ............................. 6-105Equipement intérieur .......................... 6-106
Pare-soleil ....................................... 6-106
Eclairages intérieurs ........................ 6-107
Affichage d'informations ................. 6-109
Affichage multi-informations
í....... 6-111
Porte-verres ..................................... 6-129
Porte-bouteilles ............................... 6-130
Compartiments de rangement ......... 6-130
Prise des accessoires ....................... 6-132
6-1íCertains modèles.
CX-7_8AS8-EC-09E_Edition1 Page271
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

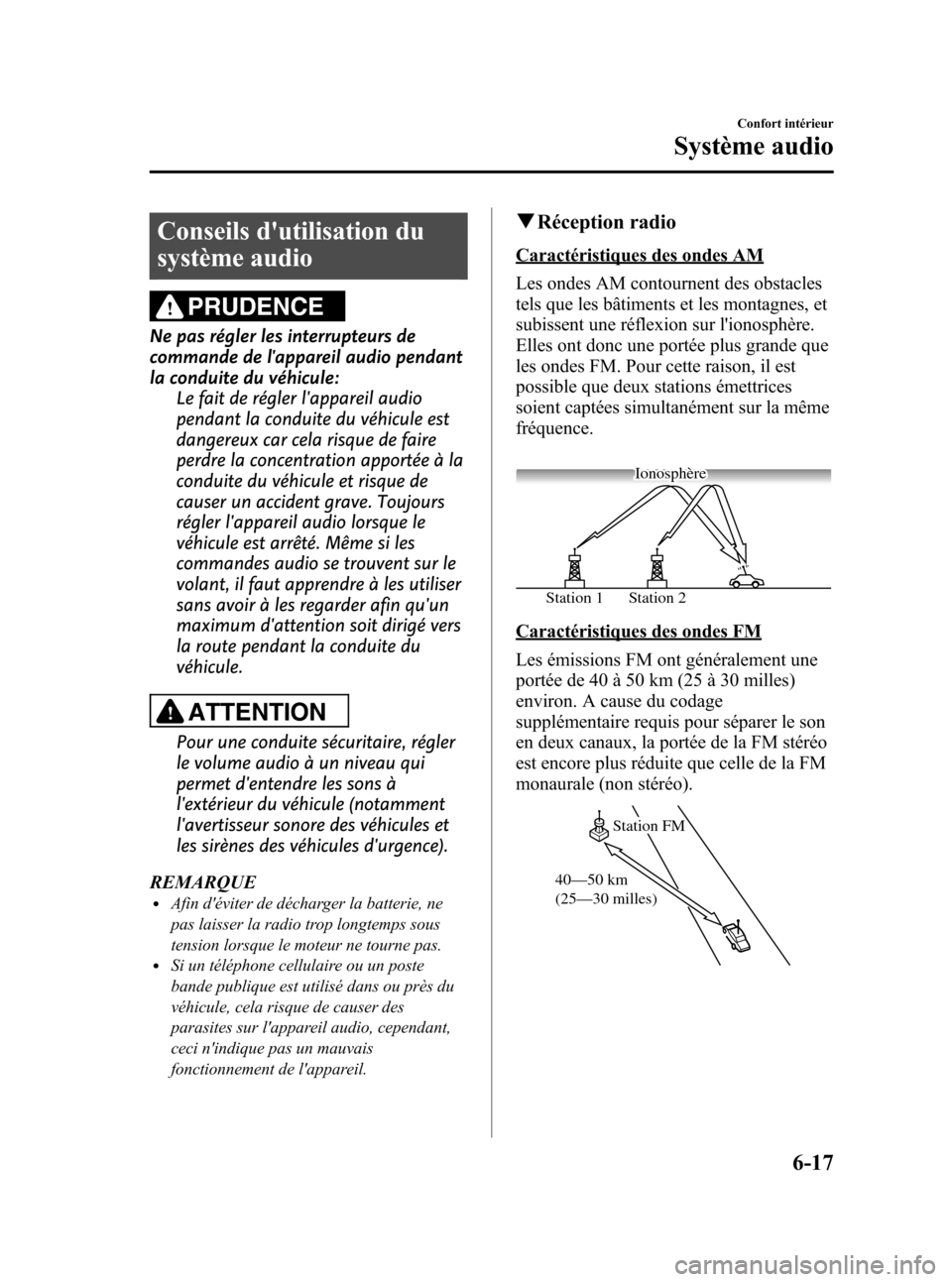

Page 285 of 560

Black plate (287,1)
Conseils d'utilisation du
système audio
PRUDENCE
Ne pas régler les interrupteurs de
commande de l'appareil audio pendant
la conduite du véhicule:
Le fait de régler l'appareil audio
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave. Toujours
régler l'appareil audio lorsque le
véhicule est arrêté. Même si les
commandes audio se trouvent sur le
volant, il faut apprendre à les utiliser
sans avoir à les regarder afin qu'un
maximum d'attention soit dirigé vers
la route pendant la conduite du
véhicule.
ATTENTION
Pour une conduite sécuritaire, régler
le volume audio à un niveau qui
permet d'entendre les sons à
l'extérieur du véhicule (notamment
l'avertisseur sonore des véhicules et
les sirènes des véhicules d'urgence).
REMARQUE
lAfin d'éviter de décharger la batterie, ne
pas laisser la radio trop longtemps sous
tension lorsque le moteur ne tourne pas.
lSi un téléphone cellulaire ou un poste
bande publique est utilisé dans ou près du
véhicule, cela risque de causer des
parasites sur l'appareil audio, cependant,
ceci n'indique pas un mauvais
fonctionnement de l'appareil.
qRéception radio
Caractéristiques des ondes AM
Les ondes AM contournent des obstacles
tels que les bâtiments et les montagnes, et
subissent une réflexion sur l'ionosphère.
Elles ont donc une portée plus grande que
les ondes FM. Pour cette raison, il est
possible que deux stations émettrices
soient captées simultanément sur la même
fréquence.
Station 2 Station 1Ionosphère
Caractéristiques des ondes FM
Les émissions FM ont généralement une
portée de 40 à 50 km (25 à 30 milles)
environ. A cause du codage
supplémentaire requis pour séparer le son
en deux canaux, la portée de la FM stéréo
est encore plus réduite que celle de la FM
monaurale (non stéréo).
Station FM
40—50 km
(25—30 milles)
Confort intérieur
Système audio
6-17
CX-7_8AS8-EC-09E_Edition1 Page287
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 302 of 560

Black plate (304,1)
qFonctionnement de la radio
Touches de
canaux
préréglés
Touches de
syntonisation par
rechercheTouches de sélection de gamme
Touche de balayage
Bouton de syntonisation manuelle
Touche de mémoire automatique
Pour allumer la radio
Appuyer sur une touche de sélection de
gamme (
,) pour allumer la
radio.
Sélection de gamme d'onde
Sélectionner AM en appuyant sur la
touche AM (
), et FM en appuyant sur
la touche FM1/2 (
).
Le mode sélectionné est affiché. Si une
émission FM stéréo est reçue, le témoin
“ST”sera affiché.
REMARQUE
Si le signal de l'émission FM faiblit, la
réception changera automatiquement de
STEREO à MONAURAL afin de réduire les
parasites, et le témoin“ST”s'éteindra.
Syntonisation
Cet appareil possède les méthodes de
syntonisation suivantes: syntonisation
manuelle, par recherche, par balayage, par
canal préréglé, et syntonisation de
mémoire automatique. La façon la plus
facile pour syntoniser des stations est de
les assigner à des touches de canaux
préréglés.
REMARQUE
Si l'alimentation de l'appareil est interrompue
(fusible grillé ou batterie débranchée), les
canaux préréglés seront effacés.
Syntonisation manuelle
Tourner le bouton de syntonisation
manuelle pour passer à une fréquence plus
basse ou plus élevée.
6-34
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page304
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

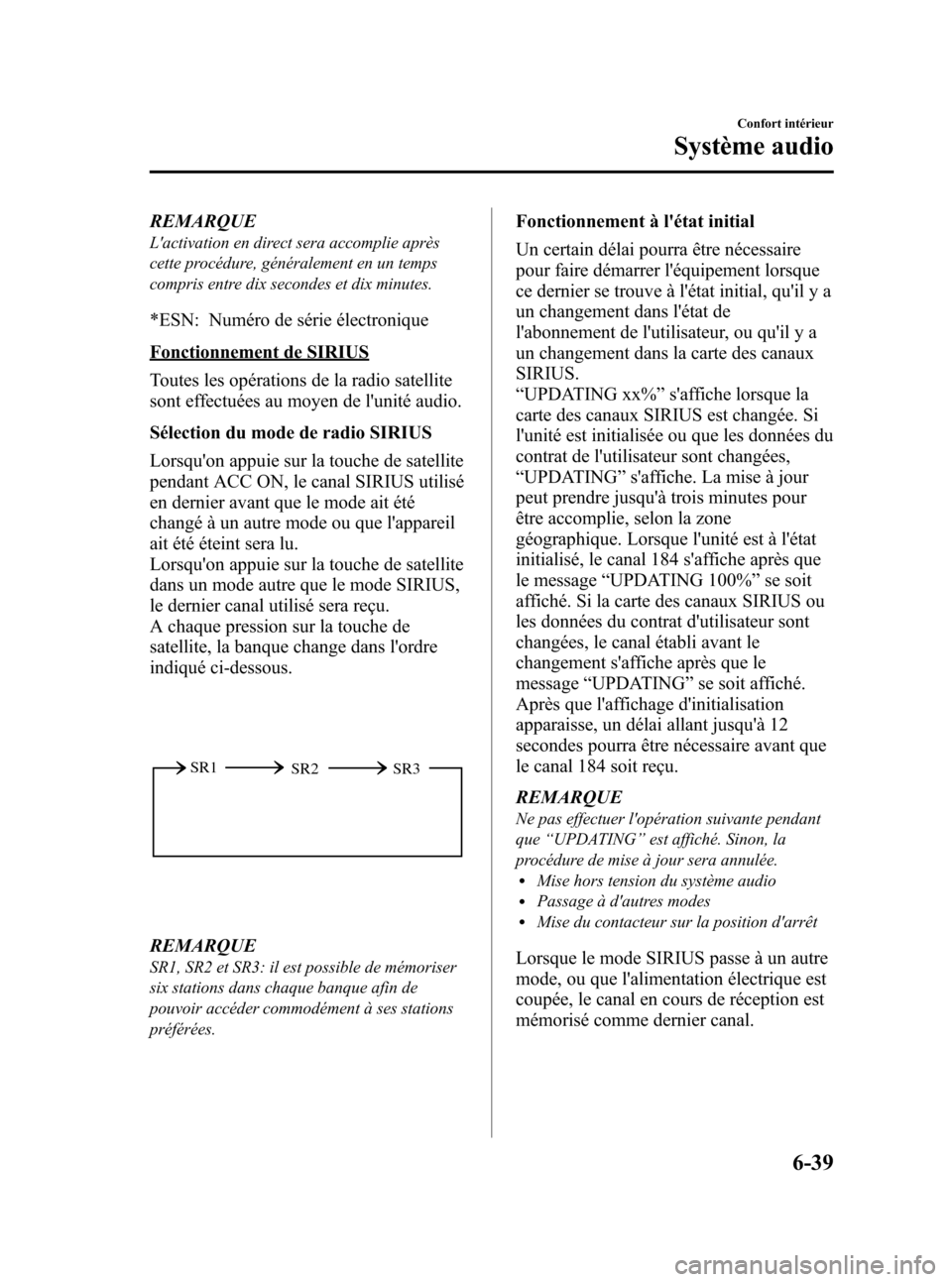

Page 307 of 560

Black plate (309,1)
REMARQUE
L'activation en direct sera accomplie après
cette procédure, généralement en un temps
compris entre dix secondes et dix minutes.
*ESN: Numéro de série électronique
Fonctionnement de SIRIUS
Toutes les opérations de la radio satellite
sont effectuées au moyen de l'unité audio.
Sélection du mode de radio SIRIUS
Lorsqu'on appuie sur la touche de satellite
pendant ACC ON, le canal SIRIUS utilisé
en dernier avant que le mode ait été
changé à un autre mode ou que l'appareil
ait été éteint sera lu.
Lorsqu'on appuie sur la touche de satellite
dans un mode autre que le mode SIRIUS,
le dernier canal utilisé sera reçu.
A chaque pression sur la touche de
satellite, la banque change dans l'ordre
indiqué ci-dessous.
SR2 SR1
SR3
REMARQUE
SR1, SR2 et SR3: il est possible de mémoriser
six stations dans chaque banque afin de
pouvoir accéder commodément à ses stations
préférées.
Fonctionnement à l'état initial
Un certain délai pourra être nécessaire
pour faire démarrer l'équipement lorsque
ce dernier se trouve à l'état initial, qu'il y a
un changement dans l'état de
l'abonnement de l'utilisateur, ou qu'il y a
un changement dans la carte des canaux
SIRIUS.
“UPDATING xx%”s'affiche lorsque la
carte des canaux SIRIUS est changée. Si
l'unité est initialisée ou que les données du
contrat de l'utilisateur sont changées,
“UPDATING”s'affiche. La mise à jour
peut prendre jusqu'à trois minutes pour
être accomplie, selon la zone
géographique. Lorsque l'unité est à l'état
initialisé, le canal 184 s'affiche après que
le message“UPDATING 100%”se soit
affiché. Si la carte des canaux SIRIUS ou
les données du contrat d'utilisateur sont
changées, le canal établi avant le
changement s'affiche après que le
message“UPDATING”se soit affiché.
Après que l'affichage d'initialisation
apparaisse, un délai allant jusqu'à 12
secondes pourra être nécessaire avant que
le canal 184 soit reçu.
REMARQUE
Ne pas effectuer l'opération suivante pendant
que“UPDATING”est affiché. Sinon, la
procédure de mise à jour sera annulée.
lMise hors tension du système audiolPassage à d'autres modeslMise du contacteur sur la position d'arrêt
Lorsque le mode SIRIUS passe à un autre
mode, ou que l'alimentation électrique est
coupée, le canal en cours de réception est
mémorisé comme dernier canal.
Confort intérieur
Système audio
6-39
CX-7_8AS8-EC-09E_Edition1 Page309
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 309 of 560
![MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French) Black plate (311,1)
4. Trois secondes plus tard, laffichage
normal réapparaît. [SR
(numéro de
banque)
(texte (par ex. nom de
canal))]
REMARQUE
Il est possible de mémoriser six stations dans
chaqu MAZDA MODEL CX-7 2010 Manuel du propriétaire (in French) Black plate (311,1)
4. Trois secondes plus tard, laffichage
normal réapparaît. [SR
(numéro de
banque)
(texte (par ex. nom de
canal))]
REMARQUE
Il est possible de mémoriser six stations dans
chaqu](/img/28/13900/w960_13900-308.png)
Black plate (311,1)
4. Trois secondes plus tard, l'affichage
normal réapparaît. [SR
(numéro de
banque)
(texte (par ex. nom de
canal))]
REMARQUE
Il est possible de mémoriser six stations dans
chaque banque SR1, SR2 et SR3, afin de
pouvoir accéder commodément à ses stations
préférées.
Appel d'un canal préréglé
Appuyer sur une touche de canal préréglé
et relâcher la touche.
[SR
(numéro de banque)CH
(numéro de préréglage)(numéro de
canal)] apparaît.
Lorsqu'on appuie sur la touche de
préréglage pendant le mode de texte, son
numéro de canal est d'abord affiché
pendant trois secondes, puis le texte
apparaît.
REMARQUE
Par défaut, tous les canaux sont préréglés à
184.
Changement de catégorie
Appuyer sur la touche de catégorie
(HAUT ou BAS) et sélectionner la
catégorie voulue.
lAppuyer sur la touche de catégorie
(HAUT): Catégorie vers le haut
lAppuyer sur la touche de catégorie
(BAS): Catégorie vers le bas
A chaque pression sur la touche de
catégorie (HAUT) pendant 1,5 seconde ou
moins, la catégorie change dans l'ordre
indiqué ci-dessous.
A ce moment, le canal le plus bas
(numéro le plus petit) dans la catégorie
indiquée est reçu.
Lorsque la catégorie la plus haute (ou la
plus basse) est atteinte, la catégorie
change dans l'ordre indiqué ci-dessous.Plus haute catégorie→Toutes catégories
→Plus basse catégorie
REMARQUE
Dans le mode“CATEGORY ALL”, il est
possible d'accéder à tous les canaux d'une
catégorie (état sans catégorie).
Sélection du canal dans une catégorie
Si la catégorie n'est pas en mode“ALL”,
le numéro de canal se déplacera vers le
haut/bas dans la catégorie actuelle
lorsqu'on tourne le bouton de
syntonisation manuelle.
lTourner le bouton de syntonisation
manuelle dans le sens des aiguilles
d'une montre: Canal vers le haut
lTourner le bouton de syntonisation
manuelle dans le sens contraire des
aiguilles d'une montre: Canal vers le
bas
REMARQUE
Il faut que le numéro de canal soit indiqué
dans l'affichage pour pouvoir utiliser le bouton
de syntonisation manuelle pour cette fonction.
Confort intérieur
Système audio
6-41
CX-7_8AS8-EC-09E_Edition1 Page311
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 312 of 560

Black plate (314,1)
Relecture instantanée
Cette fonction permet de revenir
rapidement en arrière et de relire le
programme que l'on écoutait
précédemment ou que l'on écoute
actuellement.
Appuyer sur la touche de relecture
instantanée (
).
Lorsqu'on appuie (pendant 1,5 seconde
environ) sur la touche de syntonisation
par recherche (
), la lecture commence à
partir du début du programme actuel.
Lorsqu'on appuie à deux reprises sur la
touche de syntonisation par recherche
(
), la lecture commence à partir du
début du programme précédent.
Lorsqu'on appuie sur la touche de
syntonisation par recherche (
) pendant
environ 1,5 seconde ou plus, le
programme est reculé pendant qu'on
appuie sur la touche.
Lorsqu'on appuie (pendant 1,5 seconde
environ) sur la touche de syntonisation
par recherche (
), la lecture commence à
partir du début du programme suivant.
Lorsqu'on appuie (pendant 1,5 seconde
environ) sur la touche de syntonisation
par recherche (
) pendant que le dernier
programme est lu, le mode de relecture
instantanée est annulé.
Lorsqu'on appuie sur la touche de
syntonisation par recherche (
) pendant
1,5 seconde ou plus, le programme est
avancé rapidement pendant qu'on appuie
sur la touche. Lorsqu'on maintient la
touche enfoncée jusqu'à la fin du
programme, le mode de relecture
instantanée est annulé.
Lorsqu'on appuie à nouveau sur la touche
de relecture instantanée, la lecture est
interrompue momentanément, ou la
lecture recommence si elle a été
interrompue momentanément.Relecture instantanée (PAUSE)
Si la touche de relecture instantanée est
activée alors que le mode de relecture
instantanée est désactivé, le mode de
relecture instantanée est activé mais placé
en pause (PAUSE). Appuyer de nouveau
sur la touche de relecture instantanée pour
reprendre la lecture à partir du point où
elle s'est arrêtée.
REMARQUE
lSi le canal est changé, les données de
tampon de relecture instantanée sont
annulées.
lUne fois l'appareil mis sous tension et le
mode de radio numérique par satellite de
SIRIUS activé, le mode de relecture
instantanée n'est pas disponible dans les
secondes qui suivent le changement de
canal.
Affichage de l'identifiant SIRIUS (ESN)
Lorsqu'on appuie sur la touche ESN
pendant 1,5 seconde ou plus, ou qu'on
met le bouton de syntonisation manuelle
sur le canal 0, un numéro de série
électronique à 12 chiffres (ESN) pour le
tuner SIRIUS s'affiche.
(Si l'identifiant SIRIUS (ESN) pour le
syntonisateur n'est pas affiché)
Si l'indication“ESN
FAIL”s'affiche
après qu'on ait appuyé sur la touche ESN
pendant 1,5 seconde ou plus, s'adresser à
un concessionnaire Mazda agréé.
Initialisation du code d'identifiant
Si l'on a oublié le code d'identifiant
enregistré, remettre le code d'identifiant à
la valeur par défaut [0000] en procédant
comme suit:
Etat du réglage: Mode SAT
6-44
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page314
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 313 of 560

Black plate (315,1)

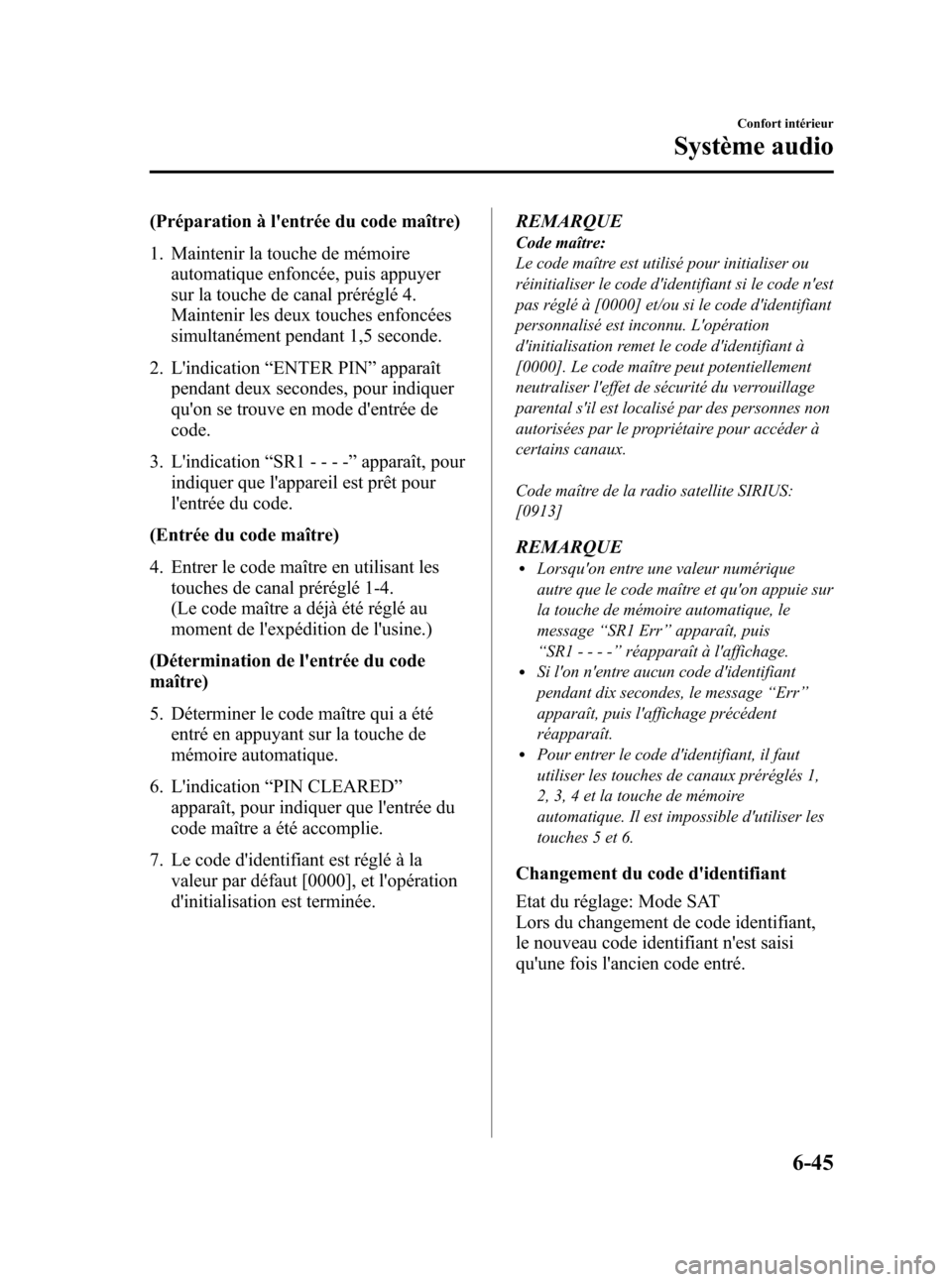

(Préparation à l'entrée du code maître)
1. Maintenir la touche de mémoire
automatique enfoncée, puis appuyer
sur la touche de canal préréglé 4.
Maintenir les deux touches enfoncées
simultanément pendant 1,5 seconde.
2. L'indication“ENTER PIN”apparaît
pendant deux secondes, pour indiquer
qu'on se trouve en mode d'entrée de
code.
3. L'indication“SR1 - - - -”apparaît, pour
indiquer que l'appareil est prêt pour
l'entrée du code.
(Entrée du code maître)
4. Entrer le code maître en utilisant les
touches de canal préréglé 1-4.
(Le code maître a déjà été réglé au
moment de l'expédition de l'usine.)
(Détermination de l'entrée du code
maître)
5. Déterminer le code maître qui a été
entré en appuyant sur la touche de
mémoire automatique.
6. L'indication“PIN CLEARED”
apparaît, pour indiquer que l'entrée du
code maître a été accomplie.
7. Le code d'identifiant est réglé à la
valeur par défaut [0000], et l'opération
d'initialisation est terminée.REMARQUE
Code maître:
Le code maître est utilisé pour initialiser ou
réinitialiser le code d'identifiant si le code n'est
pas réglé à [0000] et/ou si le code d'identifiant
personnalisé est inconnu. L'opération
d'initialisation remet le code d'identifiant à
[0000]. Le code maître peut potentiellement
neutraliser l'effet de sécurité du verrouillage
parental s'il est localisé par des personnes non
autorisées par le propriétaire pour accéder à
certains canaux.
Code maître de la radio satellite SIRIUS:
[0913]
REMARQUElLorsqu'on entre une valeur numérique
autre que le code maître et qu'on appuie sur
la touche de mémoire automatique, le
message“SR1 Err”apparaît, puis
“SR1----”réapparaît à l'affichage.
lSi l'on n'entre aucun code d'identifiant
pendant dix secondes, le message“Err”
apparaît, puis l'affichage précédent
réapparaît.
lPour entrer le code d'identifiant, il faut
utiliser les touches de canaux préréglés 1,
2, 3, 4 et la touche de mémoire
automatique. Il est impossible d'utiliser les
touches 5 et 6.
Changement du code d'identifiant
Etat du réglage: Mode SAT
Lors du changement de code identifiant,
le nouveau code identifiant n'est saisi
qu'une fois l'ancien code entré.
Confort intérieur
Système audio
6-45
CX-7_8AS8-EC-09E_Edition1 Page315
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 328 of 560

Black plate (330,1)
Fonctionnement de la
commande audio au volant
Lorsque l'unité audio est en marche, il est
possible de faire marcher l'unité audio à
partir du volant.
REMARQUE
Comme l'unité audio sera éteinte lors des
conditions suivantes, les interrupteurs seront
inopérants.
lLorsque le contacteur d'allumage est mis
sur la position LOCK.
lLorsque la touche d'alimentation de l'unité
audio est enfoncée et que l'unité audio est
éteinte.
lLorsque le disque compact en cours de
lecture est éjecté et que l'unité audio est
éteinte.
Sans téléphone mains-libres Bluetooth
et système de navigation de 7 pouces
Avec téléphone mains-libres Bluetooth
uniquement/téléphone mains-libres
Bluetooth et système de navigation de 7
pouces
Les touches appel, décrocher et raccrocher
permettent de commander le son du
système de navigation.
Pour plus de détails, se référer au manuel
séparé
“Conduite et Entretien du SYSTEME DE
NAVIGATION”.
Touche appel
Touche décrocherTouche appel
Touche raccrocher Touche décrocher
REMARQUElLes touches appel, décrocher et raccrocher
peuvent être utilisées lorsque l'appareil
audio est désactivé.
lMazda a installé ce système pour empêcher
les distractions lorsque le véhicule est en
marche et utilise les commandes audio du
tableau de bord.
Une conduite sécuritaire doit toujours être
la priorité première.
qRéglage du volume
Pour augmenter le volume, tirer vers le
haut l'interrupteur de volume.
Pour diminuer le volume, appuyer vers le
bas l'interrupteur de volume.
6-60
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page330
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
Page 334 of 560

Black plate (336,1)
Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
ØCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne
autre qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
ØL'utilisation des commandes et réglages ou une utilisation autre que celles
décrites dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais
faire fonctionner le lecteur de disques compacts avec le boîtier ouvert.
ØLes changements ou modifications non spécifiquement approuvés par l'entité
responsable de la conformité peuvent annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement étant sujet
aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences néfastes, et (2) cet
appareil doit accepter toutes les interférences reçues, incluant celles qui risquent de causer un
mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil numérique de
classe B, en accord avec la partie 15 de la Réglementation FCC. Ces limites sont conçues pour
donner une protection adéquate contre les interférences lors d'une installation résidentielle. Cet
appareil génère, utilise et peut radier une énergie de fréquence radio et, s'il n'est pas installé et
utilisé suivant les instructions, peut causer des interférences nuisibles aux communications radio.
Cependant, il n'est pas garanti qu'aucune interférence ne se produira lors d'une installation
particulière.
6-66
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page336
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
