Black plate (293,1)

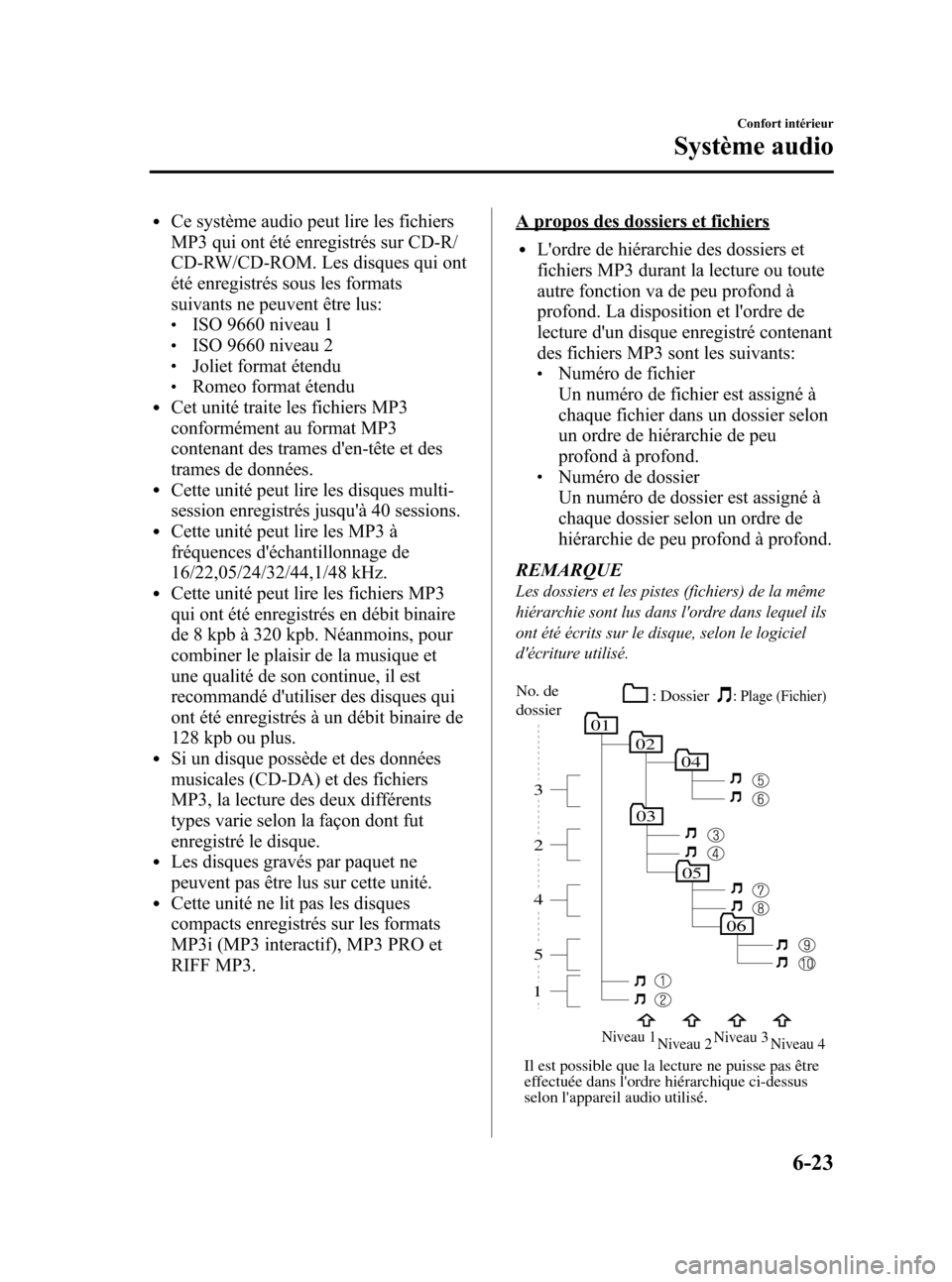

lCe système audio peut lire les fichiers
MP3 qui ont été enregistrés sur CD-R/
CD-RW/CD-ROM. Les disques qui ont
été enregistrés sous les formats
suivants ne peuvent être lus:
lISO 9660 niveau 1lISO 9660 niveau 2lJoliet format étendulRomeo format étendulCet unité traite les fichiers MP3
conformément au format MP3
contenant des trames d'en-tête et des
trames de données.
lCette unité peut lire les disques multi-
session enregistrés jusqu'à 40 sessions.
lCette unité peut lire les MP3 à
fréquences d'échantillonnage de
16/22,05/24/32/44,1/48 kHz.
lCette unité peut lire les fichiers MP3
qui ont été enregistrés en débit binaire
de 8 kpb à 320 kpb. Néanmoins, pour
combiner le plaisir de la musique et
une qualité de son continue, il est
recommandé d'utiliser des disques qui
ont été enregistrés à un débit binaire de
128 kpb ou plus.
lSi un disque possède et des données
musicales (CD-DA) et des fichiers
MP3, la lecture des deux différents
types varie selon la façon dont fut
enregistré le disque.
lLes disques gravés par paquet ne
peuvent pas être lus sur cette unité.
lCette unité ne lit pas les disques
compacts enregistrés sur les formats
MP3i (MP3 interactif), MP3 PRO et
RIFF MP3.
A propos des dossiers et fichiers
lL'ordre de hiérarchie des dossiers et
fichiers MP3 durant la lecture ou toute
autre fonction va de peu profond à
profond. La disposition et l'ordre de
lecture d'un disque enregistré contenant
des fichiers MP3 sont les suivants:
lNuméro de fichier
Un numéro de fichier est assigné à
chaque fichier dans un dossier selon
un ordre de hiérarchie de peu
profond à profond.
lNuméro de dossier
Un numéro de dossier est assigné à
chaque dossier selon un ordre de
hiérarchie de peu profond à profond.
REMARQUE
Les dossiers et les pistes (fichiers) de la même
hiérarchie sont lus dans l'ordre dans lequel ils
ont été écrits sur le disque, selon le logiciel
d'écriture utilisé.
05
06
010204
03
15 4 2 3
No. de
dossier
Niveau 1
Niveau 2Niveau 3
Niveau 4
Il est possible que la lecture ne puisse pas être
effectuée dans l'ordre hiérarchique ci-dessus
selon l'appareil audio utilisé.
: Plage (Fichier): Dossier
Confort intérieur
Système audio
6-23
CX-7_8AS8-EC-09E_Edition1 Page293
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (294,1)
lL'ordre du dossier est automatiquement
assigné et cet ordre ne peut pas être
établi selon des options.
lTout dossier sans fichier MP3 sera
ignoré. (Il sera sauté et le numéro du
dossier ne s'affichera pas.)
lLes fichiers MP3 non conformes au
format MP3 contenant et des trames
d'en-tête et des trames de données
seront sautés et non lus.
lCette unité lira les fichiers MP3 qui
possèdent jusqu'à huit niveaux.
Toutefois, plus un disque possède de
niveaux, plus il prendra de temps à
commencer la lecture au départ. Il est
recommandé d'enregistrer les disques
avec deux niveaux ou moins.
lUn disque simple avec 512 fichiers
environ peut être lu et un dossier
simple contenant jusqu'à 255 fichiers
peut être lu.
lLors de la dénomination d'un fichier
MP3, il faut s'assurer d'ajouter
l'extension de fichier MP3 (.mp3) après
chaque nom.
lLe nombre maximal de caractères qui
peuvent être utilisés pour les noms de
fichiers est le suivant. Toutefois, cette
unique affichera seulement 32
caractères ou moins, cela incluant
l'extension de fichier (.mp3).
Le nombre maximal de
caractères d'un nom de
fichier
(incluant un séparateur“.”
et les trois lettres de l'exten-
sion de fichier)
ISO9660 niveau 1 12
*
ISO9660 niveau 2 31*
Joliet format étendu 64
Romeo format
étendu128
* Les caractères anglais d'un octet (majuscules
seulement) et la barre de soulignement“_”sont
disponibles.
ATTENTION
Cette unité peut lire uniquement les
fichiers MP3 auxquels une extension
de fichier MP3 (.mp3) est rattachée.
Ne pas ajouter une extension de
fichier MP3 à un autre type de fichier
car cela pourrait faire que l'unité
émette un bruit ou qu'elle soit victime
d'une défaillance.
A propos de l'afficheur de balise ID3
lCette unité peut seulement lire l'album
de balise ID3, les noms de plages et les
noms d'artistes qui ont été entrés en
format Ver.1.0/1.1/2.2/2.3. Toute autre
donnée qui pourrait avoir été entrée ne
peut pas être affichée.
lCette unité peut uniquement afficher
les caractères anglais d'un octet
(incluant les caractères numériques).
Utiliser uniquement les caractères
anglais d'un octet (incluant les
caractères numériques) lors de la saisie
des balises ID3. les caractères de deux
octets de même que certains symboles
spéciaux ne peuvent pas être affichés.
Glossaire spécialisé
MP3
Abréviation de“MPEG Audio Layer 3”.
Une norme technique de compression
audio décidée par un groupe de travail
ISO (organisation internationale de
normalisation) MPEG. L'utilisation du
MP3 permet au données audio d'être
compressées jusqu'à environ un dixième
de la taille des données source.
6-24
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page294
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (295,1)
ISO 9660
Une norme internationale pour le
formatage logique des fichiers et dossiers
CD-ROM. Elle est divisée en trois
niveaux basés sur les différences de
procédure relatives à la dénomination de
fichier, à la configuration de données et à
d'autres caractéristiques.
Multi-session
Une session est la quantité entière de
données enregistrée du début à la fin d'une
période simple d'enregistrement de
données CD-ROM, CD-R/CD-RW. Multi-
session fait référence à l'existence de
données provenant de deux session ou
plus sur un disque simple.
Echantillonnage
Fait référence au procédé d'encodage des
données audio analogiques selon des
intervalles réguliers et à leur conversion
en données numériques. Le taux
d'échantillonnage fit référence au nombre
de fois où un échantillon est pris en une
seconde et exprimé en unités Hz.
L'augmentation du taux d'échantillonnage
améliore la qualité du son mais augmente
également la taille des données.
Débit binaire
Fait référence au volume de données par
seconde, exprimé en bps (octets par
seconde). En général, plus le débit binaire
est élevé lors de la compression d'un
fichier MP3, plus il transporte
d'information relative à la reproduction
musicale et, par conséquent, meilleure est
la qualité du son.Gravure par paquets
Terme général pour la méthode
d'enregistrement à incrément simple du
fichier requis, similaire à celle utilisée
pour les disquettes ou les disques durs, sur
un CD-R et similaire.
Balise ID3
La balise ID3 est une méthode
d'entreposage des informations reliées à la
musique dans un fichier MP3. Des
renseignements comme le nom de la
plage, le nom de l'artiste et celui de
l'album peuvent être entreposées. Ce
contenu peut être librement modifié à
l'aide du logiciel de fonction de
modification ID3.
VBR
Abréviation de débit binaire variable.
Bien que le CBR (débit binaire constant)
soit en général utilisé, le VBR transforme
le débit binaire de compression audio
selon les conditions de compression et
cela permet une compression où la
préférence sera donnée à la qualité du son.
qConseils d'utilisation des WMA
WMA est un acronyme pour Windows
Media Audio et est le format de
compression audio de Microsoft.
Les données audio peuvent être créées et
enregistrées à une taux de compression
plus élevée qu'avec le format MP3.
* Microsoft et Windows Media sont des
marques de commerce enregistrées de
Microsoft Corporation U.S. aux Etats-
Unis et dans d'autres pays.
Confort intérieur
Système audio
6-25
CX-7_8AS8-EC-09E_Edition1 Page295
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (296,1)
Spécification des fichiers WMA lisibles
Les CD-R et CD-RW avec des fichiers
WMA peuvent être lus dans cette unité.
Les disques conformes aux formats ci-
dessous peuvent être lus.
Fichiers WMA lisibles:
Dénomination Contenu
SpécificationWindows Media
Audio Version 7.0,
8.0, 9.0
Fréquence
d'échantillon-
nageDébit binaire32kHz.......32,40,
48 kbps
44,1kHz.....32,48,
64, 80, 96, 128, 160,
192, 256, 320 kbps
48kHz.......64,96,
128, 160, 192 kbps
VBR
(Débit binaire variable)Pris en charge
Mode canal Stéréo/Mono
Balise WMATitre, nom de l'artiste,
nom de l'album
ATTENTION
Cette unité lit les fichiers avec
l'extension (.wma) comme un fichier
WMA. Ne pas utiliser l'extension de
fichier WMA pour d'autres fichiers
que des fichiers WMA. Cela pourrait
causer du bruit ou une défaillance.
lDans un fichier WMA, le nom de la
piste, de l'artiste et de l'album sont
enregistrés avec des données du type
“Balise WMA”et les informations
peuvent être affichées.
lLes fichiers WMA qui ne sont pas
conformes à la norme spécifiée
risquent de ne pas être lus correctement
ou leur nom de fichier et de dossier
affichés correctement.
lL'extension de fichier peut ne pas être
fournie selon le système d'exploitation,
la version, le logiciel ou les réglages de
l'ordinateur. Dans ce cas, ajouter
l'extension de fichier“.wma”à la fin
d'un nom de fichier, puis graver le
disque.
6-26
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page296
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (297,1)

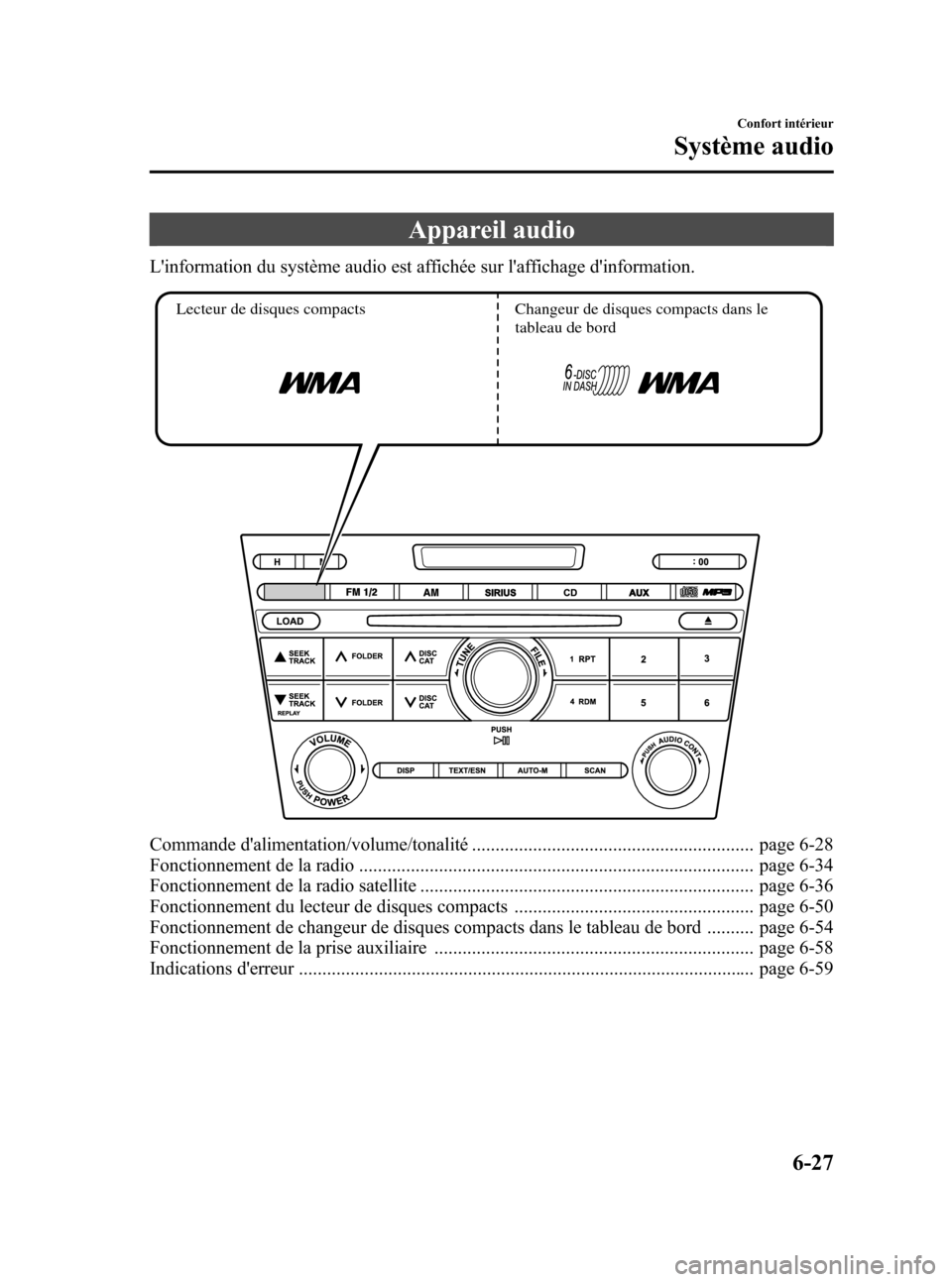

Appareil audio
L'information du système audio est affichée sur l'affichage d'information.
Lecteur de disques compacts Changeur de disques compacts dans le
tableau de bord
Commande d'alimentation/volume/tonalité ............................................................ page 6-28
Fonctionnement de la radio .................................................................................... page 6-34
Fonctionnement de la radio satellite ....................................................................... page 6-36
Fonctionnement du lecteur de disques compacts ................................................... page 6-50
Fonctionnement de changeur de disques compacts dans le tableau de bord .......... page 6-54
Fonctionnement de la prise auxiliaire .................................................................... page 6-58
Indications d'erreur ................................................................................................. page 6-59
Confort intérieur
Système audio
6-27
CX-7_8AS8-EC-09E_Edition1 Page297
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (298,1)

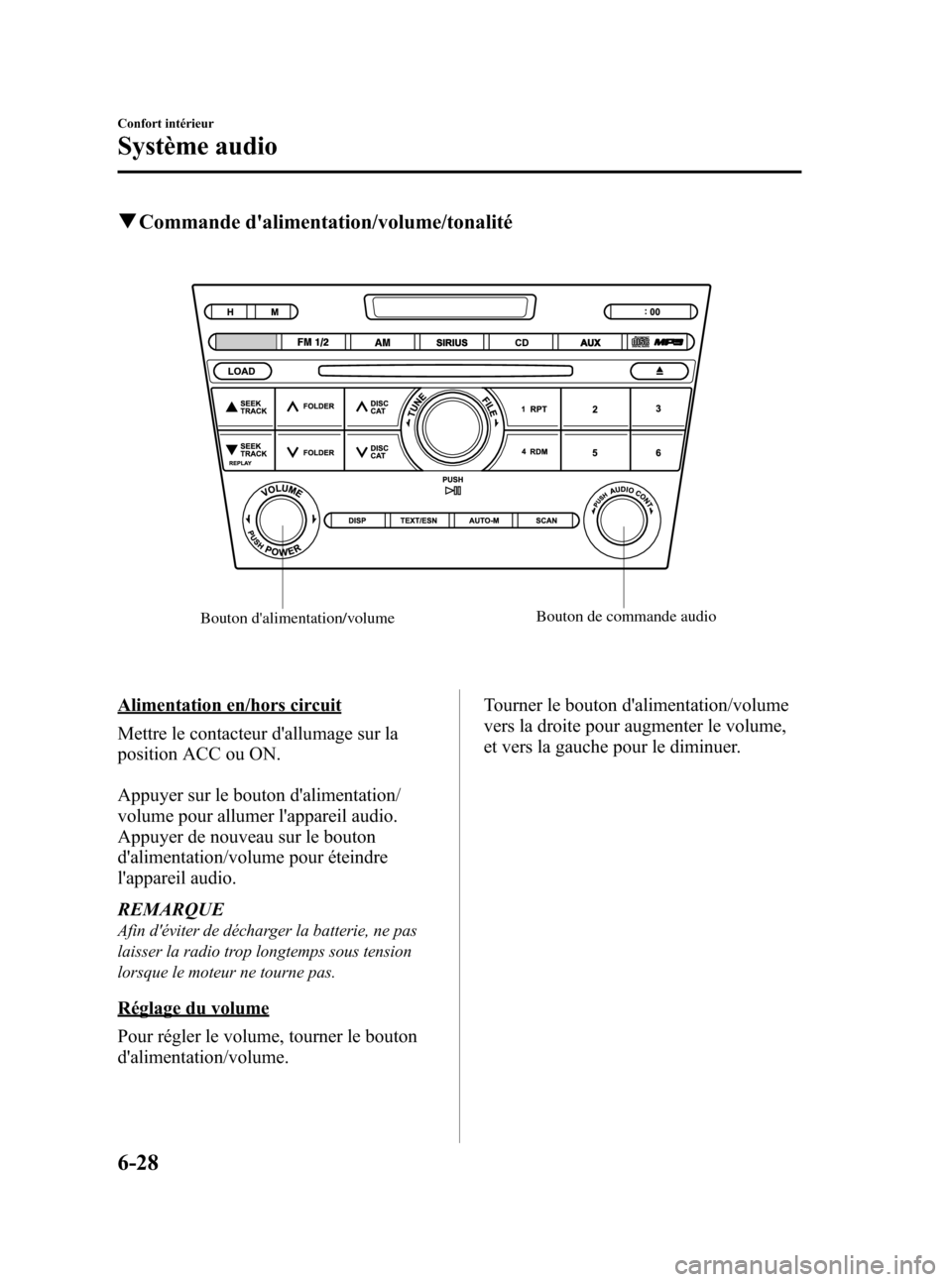

qCommande d'alimentation/volume/tonalité
Bouton d'alimentation/volumeBouton de commande audio
Alimentation en/hors circuit
Mettre le contacteur d'allumage sur la
position ACC ou ON.
Appuyer sur le bouton d'alimentation/
volume pour allumer l'appareil audio.
Appuyer de nouveau sur le bouton
d'alimentation/volume pour éteindre
l'appareil audio.
REMARQUE
Afin d'éviter de décharger la batterie, ne pas
laisser la radio trop longtemps sous tension
lorsque le moteur ne tourne pas.
Réglage du volume
Pour régler le volume, tourner le bouton
d'alimentation/volume.Tourner le bouton d'alimentation/volume
vers la droite pour augmenter le volume,
et vers la gauche pour le diminuer.
6-28
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page298
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (299,1)

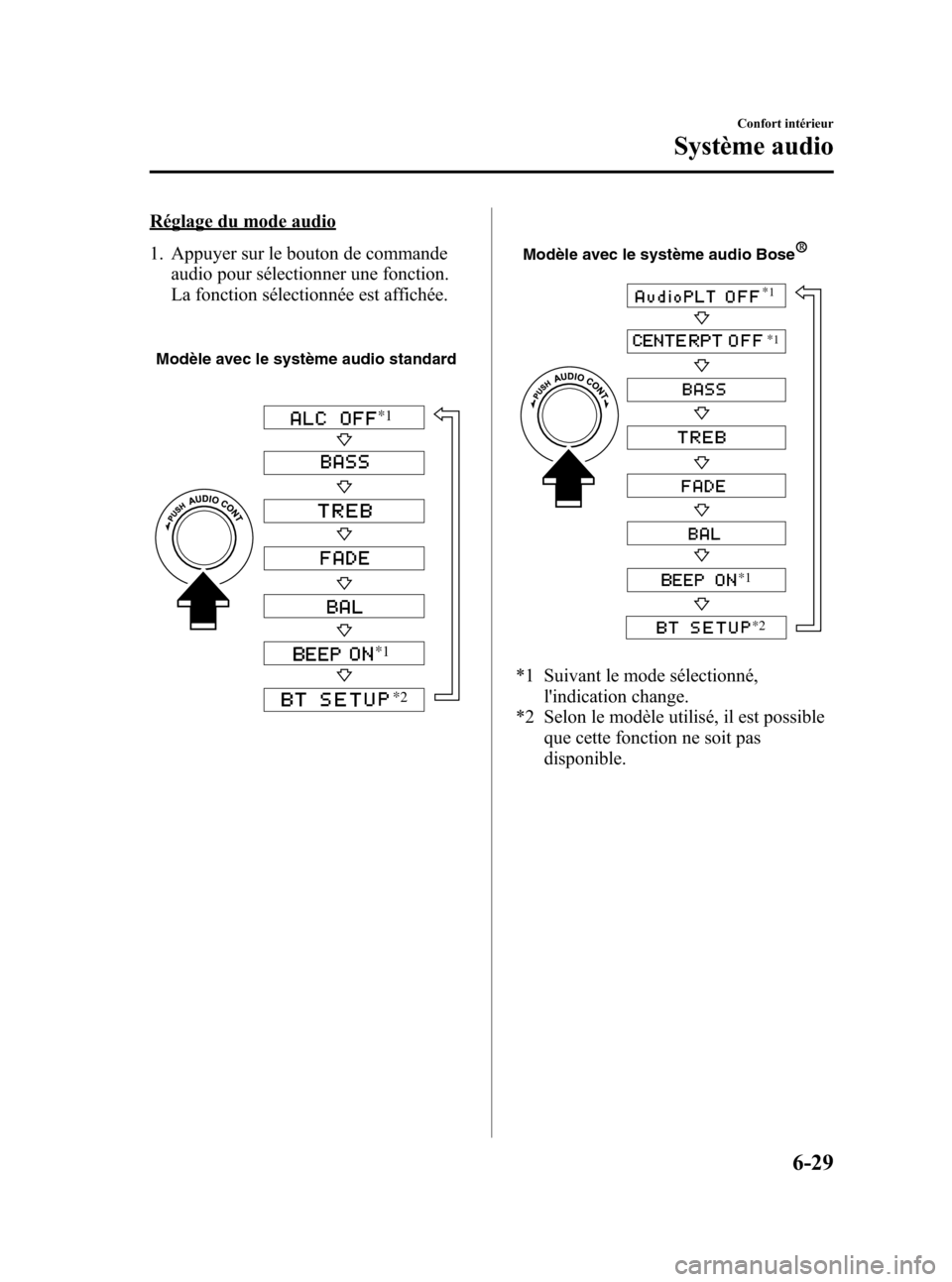

Réglage du mode audio
1. Appuyer sur le bouton de commande
audio pour sélectionner une fonction.
La fonction sélectionnée est affichée.
Modèle avec le système audio standard
*1
*1
*2
Modèle avec le système audio Bose
*1
*1
*1
*2
*1 Suivant le mode sélectionné,
l'indication change.
*2 Selon le modèle utilisé, il est possible
que cette fonction ne soit pas
disponible.
Confort intérieur
Système audio
6-29
CX-7_8AS8-EC-09E_Edition1 Page299
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (300,1)
2. Tourner le bouton de commande audio
pour régler la fonction sélectionnée
comme indiqué dans le tableau:
Modèle avec le système audio standard
IndicationTourner
vers la
gaucheTourner
vers la
droite
Sélection du mode
Diminuer
les gravesAugmenter
les graves
Diminuer
les aigusAugmenter
les aigus
Déplacer le
son vers
l'avantDéplacer le
son vers
l'arrière
Déplacer le
son vers la
gaucheDéplacer le
son vers la
droite
Hors circuit En circuit
Sélection du mode
Modèle avec le système audio Bose®
IndicationTourner
vers la
gaucheTourner
vers la
droite
Hors circuit En circuit
Sélection du mode
Diminuer
les gravesAugmenter
les graves
Diminuer
les aigusAugmenter
les aigus
Déplacer le
son vers
l'avantDéplacer le
son vers
l'arrière
Déplacer le
son vers la
gaucheDéplacer le
son vers la
droite
Hors circuit En circuit
Sélection du mode
REMARQUE
Environ 5 secondes après avoir sélectionné
une fonction, la fonction de commande du
volume est automatiquement sélectionnée.
Pour remettre au réglage normal les graves,
les aigus et le fader, appuyer sur le bouton de
commande audio pendant 2 secondes. Un bip
sera entendu et“CLEAR”sera affiché.
Commande automatique du niveau
(ALC)
(Modèle avec le système audio
standard)
La commande automatique du niveau est
une fonction qui règle automatiquement le
volume et la qualité du son suivant la
vitesse du véhicule.
Le volume augmente lorsque la vitesse
augmente, puis baisse lorsque la vitesse
ralentit.
Sélectionner le mode ALC désiré.
ModeModification du
volume
Pas de
changement
Minimum
Moyenne
Maximum
6-30
Confort intérieur
Système audio
CX-7_8AS8-EC-09E_Edition1 Page300
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (301,1)

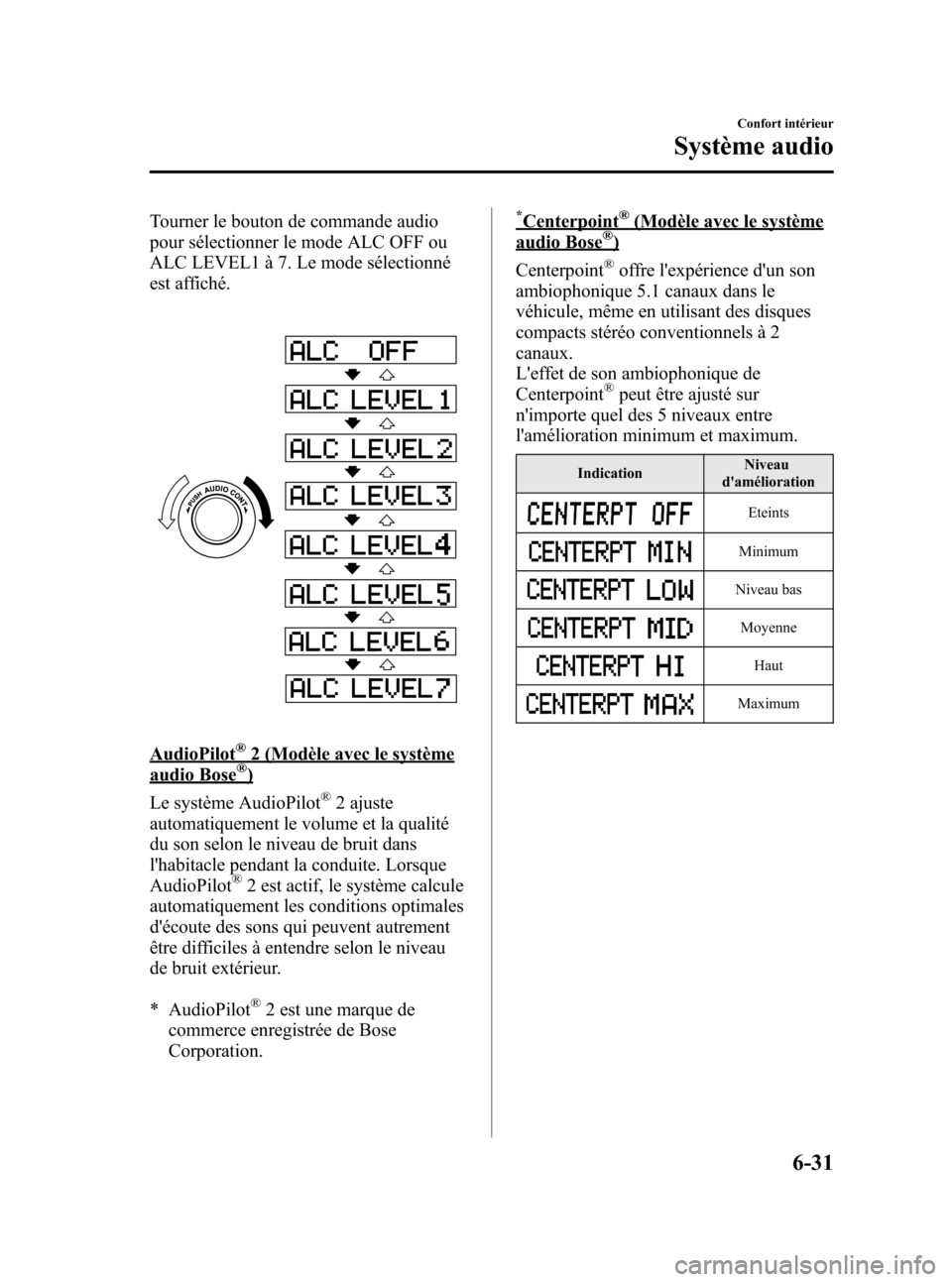

Tourner le bouton de commande audio
pour sélectionner le mode ALC OFF ou
ALC LEVEL1 à 7. Le mode sélectionné
est affiché.
AudioPilot®2 (Modèle avec le système
audio Bose®)
Le système AudioPilot
®2 ajuste
automatiquement le volume et la qualité
du son selon le niveau de bruit dans
l'habitacle pendant la conduite. Lorsque
AudioPilot
®2 est actif, le système calcule
automatiquement les conditions optimales
d'écoute des sons qui peuvent autrement
être difficiles à entendre selon le niveau
de bruit extérieur.
* AudioPilot
®2 est une marque de
commerce enregistrée de Bose
Corporation.
*Centerpoint®(Modèle avec le système
audio Bose®)
Centerpoint
®offre l'expérience d'un son
ambiophonique 5.1 canaux dans le
véhicule, même en utilisant des disques
compacts stéréo conventionnels à 2
canaux.
L'effet de son ambiophonique de
Centerpoint
®peut être ajusté sur
n'importe quel des 5 niveaux entre
l'amélioration minimum et maximum.
IndicationNiveau
d'amélioration
Eteints
Minimum
Niveau bas
Moyenne
Haut
Maximum
Confort intérieur
Système audio
6-31
CX-7_8AS8-EC-09E_Edition1 Page301
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E

Black plate (302,1)
Tourner le bouton de commande audio
pour sélectionner le mode CENTERPT
MIN―MAX. Le mode sélectionné est
affiché.
REMARQUElCenterpoint®fonctionne optimalement avec
un disque compact stéréo à 2 canaux. Les
fichiers audio MP3 peuvent être lus;
toutefois, les fichiers audio MP3 encodés
avec une compression élevée pourront
avoir une mauvaise qualité sonore.
lCenterpoint®est disponible pour l'audio
stéréo à 2 canaux, sauf dans le cas de la
radio AM/radio FM/radio numérique par
satellite de SIRIUS/AUX/audio BT.
* Centerpoint®est une marque de
commerce enregistrée de Bose
Corporation.
Réglage du bip sonore (BEEP)
Le bip sonore audible lors de l'utilisation
du système audio peut être activé ou
annulé.
Mode BT SETUPí
La musique et autres sons, tels que les
données voix, enregistrés sur les
périphériques audio portables et les
téléphones mobiles disponibles sur le
marché et équipés de la fonction de
transmission Bluetooth peuvent être
reproduits sur les enceintes du véhicule,
via une transmission sans fil. Le mode BT
SETUP permet de programmer ou de
modifier ces périphériques au niveau de
l'unité Bluetooth. Pour plus de détails, se
référer à Système audio Bluetooth (page
6-67).
6-32
Confort intérieur
íCertains modèles.
Système audio
CX-7_8AS8-EC-09E_Edition1 Page302
Monday, April 6 2009 10:52 AM
Form No.8AS8-EC-09E
