Page 151 of 657

PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer ou du toit ouvrant transparent:
La fermeture des vitres électriques et
du toit ouvrant transparent est
dangereuse. Les mains, la tête ou
même le cou d'une personne peuvent
être coincés par la vitre ou le toit
ouvrant transparent et la personne
peut subir de graves blessures, voire
même la mort.
Cet avertissement s'applique en
particulier aux enfants.
REMARQUE
lLes lève-vitres électriques et le toit ouvrant
transparent ne peuvent pas être ouverts ou
fermés de l'extérieur dans les conditions
suivantes:
lUne portière ou le hayon est ouverte.lLa clé est introduite dans le contacteur
d'allumage.
lLe contacteur est sur une position autre
que OFF. (Avec clé avancée)
lIl est possible que les lève-vitres électriques
et le toit ouvrant transparent ne se ferment
pas complètement. S'assurer que toutes les
vitres et le toit ouvrant transparent sont
bien fermés.
Si les lève-vitres électriques et le toit
ouvrant transparent ne peuvent se fermer
complètement, actionner chaque
interrupteur de lève-vitre électrique ou
l'interrupteur d'inclinaison ou d'ouverture
de l'intérieur du véhicule. Après avoir fermé
les vitres et le toit ouvrant transparent de
l'extérieur du véhicule, vérifier qu'ils sont
complètement fermés.
Ouverture
Comme personne n'aime entrer dans un
véhicule surchauffé, Mazda a présenté une
fonction d'ouverture des deux vitres avant
et du toit ouvrant transparent lorsqu'on
approche du véhicule, afin de laisser
pénétrer l'air avant qu'on entre dans le
véhicule.
PRUDENCE
Utiliser la fonction de toit ouvrant
transparent et de vitres automatiques à
distance uniquement quand on est
certain que le véhicule est en lieu sûr:
Ne pas laisser les enfants jouer avec
les clés. S'ils ouvrent la vitre et le toit
ouvrant transparent à votre insu, les
vitres et le toit ouvrant transparent
ouverts ne manqueront pas de tenter
d'éventuels voleurs, davantage
encore que des portières non
verrouillées.
Les vitres et le toit ouvrant transparent
peuvent être ouverts pour aérer l'habitacle
avant d'entrer dans le véhicule.
Avec touche de déverrouillage (Système
d'ouverture à télécommande)
Appuyer une fois sur la touche de
déverrouillage de la télécommande, puis
réappuyer immédiatement sur la touche et
la maintenir enfoncée.
Une fois les portières et hayon
déverrouillés, les deux vitres avant et le
toit ouvrant transparent se ferment lorsque
la touche de déverrouillage est enfoncée.
Pour arrêter l'ouverture des vitres et du
toit ouvrant transparent, relâcher la
touche.
Si l'on effectue à nouveau l'opération
depuis le début, les vitres et le toit ouvrant
transparent s'ouvrent.
3-52
Bien connaître votre Mazda
Portières et serrures
Page 152 of 657

Clé avancée
Touche de
verrouillage
Touche de
déverrouillage
Touche du
hayon électrique
Témoin de fonctionnement
Touche de panique
Clé de type escamotable
Touche de verrouillage
Touche de
déverrouillage
Touche de panique
Témoin de
fonctionnement
REMARQUElLa touche de déverrouillage ne fonctionne
que si l'on exerce deux pressions
successives sur celle-ci.
lLa touche de verrouillage ne permet pas de
fermer les lève-vitres électriques et le toit
ouvrant transparent.
Avec clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.2. Tourner la clé dans le sens inverse des
aiguilles d'une montre et la maintenir
jusqu'à ce que les vitres et le toit
ouvrant transparent soient
complètement ouverts. Une fois les
portières et le hayon déverrouillés, les
vitres et le toit ouvrant transparent
s'ouvrent complètement
automatiquement.
Ouvrir
Pour arrêter cette opération, tourner la clé
jusqu'à la position centrale, puis la tourner
de nouveau dans le sens inverse des
aiguilles d'une montre.
REMARQUE
L'opération d'ouverture des vitres et du toit
ouvrant transparent peut également être
arrêtée en tournant la clé dans le sens des
aiguilles d'une montre. Toutefois, les portières
et le hayon seront verrouillés.
Fermeture
Les vitres et le toit ouvrant transparent
peuvent être fermés si l'on constate qu'ils
ont été laissés ouverts après être sorti du
véhicule.
Bien connaître votre Mazda
Portières et serrures
3-53
Page 153 of 657

REMARQUE
(Avec clé avancée)
Si la condamnation automatique (page 3-9) a
été activée, les portières et le hayon se
verrouillent automatiquement lorsqu'on
s'éloigne du véhicule; toutefois, il sera
impossible de fermer les lève-vitres électriques
et le toit ouvrant transparent. Lorsqu'on quitte
le véhicule, fermer les vitres et le toit ouvrant
transparent à l'aide de l'interrupteur de lève-
vitre électrique ou l'interrupteur d'inclinaison
ou d'ouverture à l'intérieur du véhicule, la clé
ou un interrupteur de commande au niveau des
poignées des portières avant.
Avec clé
1. Insérer la clé dans le barillet de clé de
la portière du conducteur.
2. Tourner la clé dans le sens des aiguilles
d'une montre et la maintenir jusqu'à ce
que les vitres et le toit ouvrant
transparent soient complètement
fermés. Une fois les portières et le
hayon verrouillés, les vitres et le toit
ouvrant transparent se ferment aussi
longtemps que la clé est tournée.
Fermer
Avec l'interrupteur de commande de la
portière du conducteur (Clé avancée)
1. Si les portières et le hayon sont
verrouillés, les déverrouiller.2. Appuyer et maintenir enfoncé
l'interrupteur de commande de la
portière du conducteur. Une fois les
portières et le hayon verrouillés, les
vitres et le toit ouvrant transparent se
ferment aussi longtemps que
l'interrupteur de commande est
enfoncé.
Interrupteur de
commande
Pour arrêter la fermeture des vitres et du
toit ouvrant transparent, relâcher
l'interrupteur de commande. Si l'on
effectue à nouveau l'opération depuis le
début, les vitres et le toit ouvrant
transparent se ferment.
3-54
Bien connaître votre Mazda
Portières et serrures
Page 154 of 657

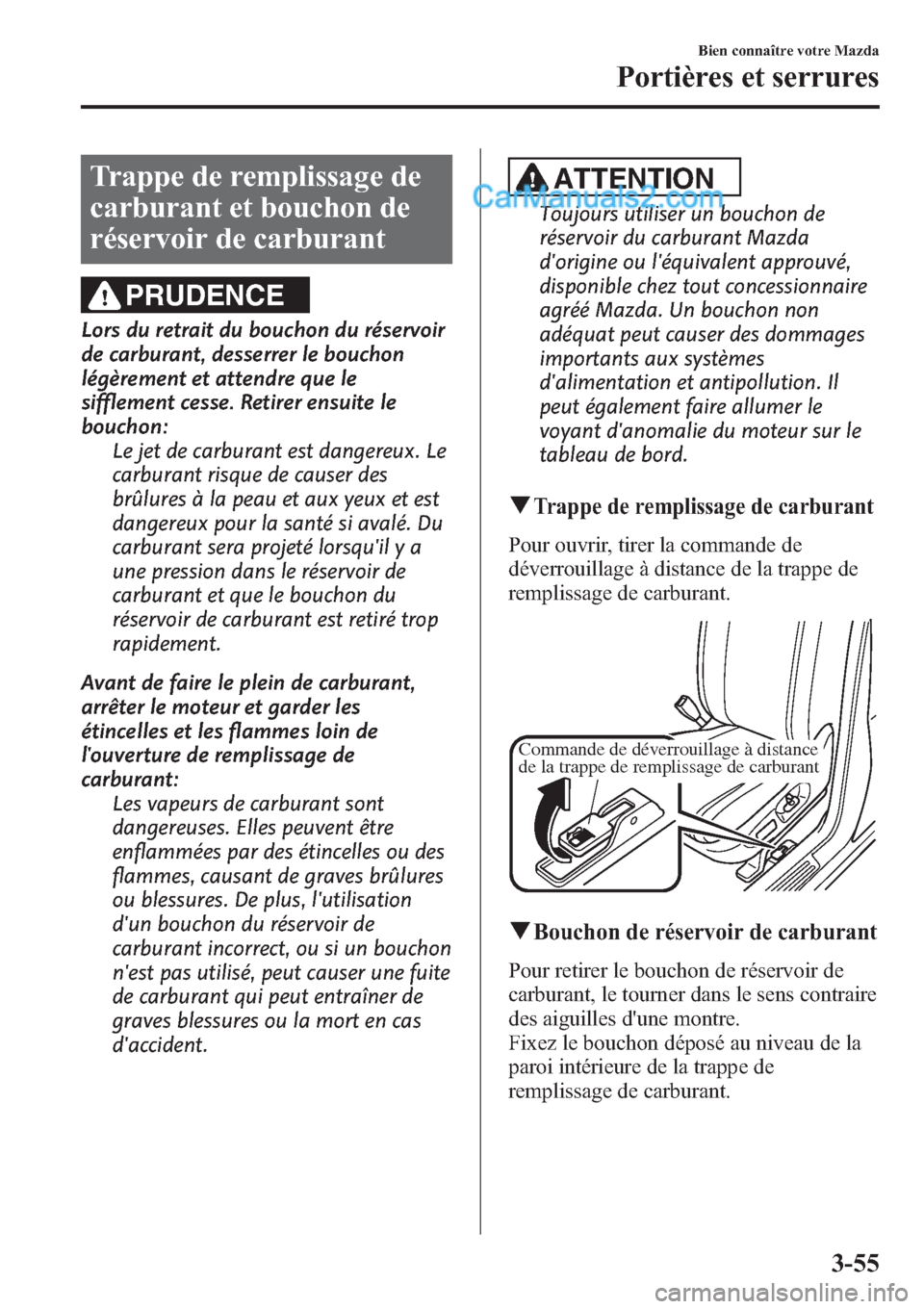

Trappe de remplissage de
carburant et bouchon de
réservoir de carburant
PRUDENCE
Lors du retrait du bouchon du réservoir
de carburant, desserrer le bouchon
légèrement et attendre que le
sifflement cesse. Retirer ensuite le
bouchon:
Le jet de carburant est dangereux. Le
carburant risque de causer des
brûlures à la peau et aux yeux et est
dangereux pour la santé si avalé. Du
carburant sera projeté lorsqu'il y a
une pression dans le réservoir de
carburant et que le bouchon du
réservoir de carburant est retiré trop
rapidement.
Avant de faire le plein de carburant,
arrêter le moteur et garder les
étincelles et les flammes loin de
l'ouverture de remplissage de
carburant:
Les vapeurs de carburant sont
dangereuses. Elles peuvent être
enflammées par des étincelles ou des
flammes, causant de graves brûlures
ou blessures. De plus, l'utilisation
d'un bouchon du réservoir de
carburant incorrect, ou si un bouchon
n'est pas utilisé, peut causer une fuite
de carburant qui peut entraîner de
graves blessures ou la mort en cas
d'accident.
ATTENTION
Toujours utiliser un bouchon de
réservoir du carburant Mazda
d'origine ou l'équivalent approuvé,
disponible chez tout concessionnaire
agréé Mazda. Un bouchon non
adéquat peut causer des dommages
importants aux systèmes
d'alimentation et antipollution. Il
peut également faire allumer le
voyant d'anomalie du moteur sur le
tableau de bord.
qTrappe de remplissage de carburant
Pour ouvrir, tirer la commande de
déverrouillage à distance de la trappe de
remplissage de carburant.
Commande de déverrouillage à distance
de la trappe de remplissage de carburant
qBouchon de réservoir de carburant
Pour retirer le bouchon de réservoir de
carburant, le tourner dans le sens contraire
des aiguilles d'une montre.
Fixez le bouchon déposé au niveau de la
paroi intérieure de la trappe de
remplissage de carburant.
Bien connaître votre Mazda
Portières et serrures
3-55
Page 155 of 657

Pour fermer le bouchon de réservoir de
carburant, le tourner dans le sens des
aiguilles d'une montre jusqu'à ce que deux
déclics ou plus se fassent entendre.
Ouvrir
Fermer
ATTENTION
Si le voyant de vérification de
bouchon du réservoir de carburant
s'allume, il est possible que le
bouchon du réservoir de carburant ne
soit pas installé correctement. Si le
voyant s'allume, stationner le
véhicule en toute sécurité, à l'écart de
la route, retirer le bouchon du
réservoir de carburant et le réinstaller
correctement. Une fois le bouchon
correctement installé, il est possible
que le voyant du bouchon du
réservoir de carburant reste allumé
jusqu'à ce qu'un certain nombre de
cycles de conduite aient été effectués.
Un cycle de conduite inclut le
démarrage du moteur (après quatre
heures ou plus d'arrêt du moteur) et
la conduite du véhicule sur des routes
citadines et sur autoroute.
Continuer à conduire lorsque le
voyant de vérification du bouchon du
réservoir de carburant s'allume peut
entraîner l'activation du voyant
d'anomalie du moteur.
Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche de
sécurité et soulever le capot.
3-56
Bien connaître votre Mazda
Portières et serrures
Page 156 of 657

3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou de
la tige de support indiqué par la flèche
pour maintenir le capot ouvert.
Attache
Tige de support
Plaquette
qFermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du
caoutchouc sur la tige de support et le
fixer la tige de support dans l'attache.
Vérifier que la tige de support est fixée
dans l'attache avant de fermer le capot.
Plaquette
Attache
Attache
3. Abaisser le capot lentement d'environ
20 cm (7,9 po.) au-dessus de sa
position fermée et puis le laisser
retomber.
ATTENTION
Lors de la fermeture du capot, ne pas
trop le pousser comme en faisant
pression avec votre poids. Sinon le
capot pourrait se déformer.
Bien connaître votre Mazda
Portières et serrures
3-57
Page 157 of 657

Toit ouvrant transparentí
Le toit ouvrant transparent ne peut être
ouvert ou fermé électriquement
uniquement lorsque le contacteur est mis
sur ON.
Interrupteur
d'inclinaison Interrupteur
d'ouverture
PRUDENCE
Ne pas laisser les passagers se tenir
debout ou sortir une partie de leur
corps par l'ouverture du toit ouvrant
transparent pendant que le véhicule se
déplace:
Le fait de sortir la tête, les bras ou
toute autre partie du corps par
l'ouverture du toit ouvrant
transparent est dangereux. Une tête
ou des bras peuvent être frappés par
un objet lorsque le véhicule se
déplace. Ceci peut causer la mort ou
de graves blessures.
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
Un toit ouvrant transparent qui se
ferme est dangereux. Les mains, la
tête ou même le cou d'une personne,
en particulier les enfants, peuvent
être coincés lors de la fermeture et
subir de graves blessures ou la mort.REMARQUE
Avant de laver le véhicule, vérifier que le toit
ouvrant transparent est complètement fermé
afin que l'eau ne pénètre pas dans l'habitacle.
Après le lavage du véhicule Mazda ou après
qu'il ait plu, éponger l'eau accumulée sur le
toit ouvrant transparent avant de l'ouvrir pour
éviter la pénétration d'eau qui risque de causer
de la rouille ou d'endommager la garniture du
pavillon.
qInclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de
ventilation.
Pour incliner complètement
automatiquement, appuyer
momentanément sur l'interrupteur
d'inclinaison.
Pour effectuer la fermeture complète
automatiquement, tirer momentanément
l'interrupteur d'inclinaison ou appuyer sur
l'avant de l'interrupteur coulissant.
Pour arrêter l'inclinaison en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer
Inclinaison
vers le hautInclinaison
vers le bas
(Inclinaison
vers le bas)
3-58
Bien connaître votre Mazda
íCertains modèles.
Portières et serrures
Page 158 of 657

qCoulissement
Pour ouvrir complètement
automatiquement, appuyer
momentanément sur l'arrière de
l'interrupteur d'ouverture.
Pour effectuer la fermeture complète
automatiquement, appuyer
momentanément sur l'avant de
l'interrupteur coulissant ou tirer
l'interrupteur d'inclinaison.
Pour arrêter le coulissement en cours,
appuyer n'importe où sur l'interrupteur
d'inclinaison ou d'ouverture.
Fermer Inclinaison
vers le bas
(Fermer)
Ouvrir
qProcédure de réinitialisation de toit
ouvrant transparent électrique
Si la batterie est déconnectée, le toit
ouvrant transparent ne fonctionnera pas.
Le toit ouvrant transparent ne
fonctionnera pas correctement avant qu'il
ait été réinitialisé. Effectuer la procédure
suivante pour réinitialiser le toit ouvrant
transparent et poursuivre le
fonctionnement:
1. Mettre le contacteur sur ON.
2. Appuyer sur l'interrupteur
d'inclinaison, ou ouvrir partiellement
en inclinant l'arrière du toit ouvrant
transparent.3. Répéter l'étape 2. L'arrière du toit
ouvrant transparent s'ouvre en
s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
REMARQUE
Si la procédure de réinitialisation est effectuée
pendant que le toit ouvrant transparent est en
position de coulissement (ouverture partielle),
le toit se fermera avant que l'arrière s'ouvre en
s'inclinant.
qUtilisation du toit ouvrant avec le
moteur éteint
Le toit ouvrant transparent peut être utilisé
jusqu'à environ 40 secondes après que le
contacteur soit tourné de ON à ACC ou
coupé avec toutes les portières fermées. Si
une des portières est ouverte, le toit
ouvrant transparent ne fonctionnera plus.
qOuverture/fermeture du toit ouvrant
transparent depuis l'extérieur
Le toit ouvrant transparent peut être
ouvert ou fermé depuis l'extérieur après la
fermeture des portières et du hayon.
Se référer à Ouverture/fermeture des
lèves-vitre électriques et de toit ouvrant
transparent de l'extérieur à la page 3-51.
Bien connaître votre Mazda
Portières et serrures
3-59
Page 159 of 657

qToit ouvrant transparent à
dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque le toit ouvrant transparent
lors de sa fermeture automatique, le toit
ouvrant transparent s'arrêtera et s'ouvrira à
moitié.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité
ne peut pas empêcher la fermeture
du toit ouvrant transparent. Si des
doigts sont pris, cela peut entraîner
de graves blessures.
REMARQUE
lSuivant les conditions de conduite, un toit
ouvrant transparent se fermant peut
s'arrêter et commencer à s'ouvrir si un choc
similaire à un objet qui le bloque est
ressenti par le toit ouvrant transparent.
lLa fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant que
le toit ouvrant transparent est initialisé.
qPanneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau pare-soleil
ATTENTION
ØLe panneau pare-soleil ne s'incline
pas. Pour éviter de l'endommager
ne pas le pousser.
ØNe pas fermer le panneau pare-
soleil pendant que le toit ouvrant
transparent s'ouvre. Si on force le
panneau pare-soleil à se fermer,
on risque de l'endommager.
3-60
Bien connaître votre Mazda
Portières et serrures
Page 160 of 657

Système d'immobilisation
(avec clé avancée)
Le système d'immobilisation en option ne
permet de démarrer le moteur qu'avec une
clé avancée reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé avancée non reconnue par le
système, le moteur ne démarrera pas, ce
qui aide à protéger le véhicule contre le
vol.
En cas de problème avec le système
d'immobilisation ou la clé avancée (clé
auxiliaire comprise), s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
ØLes équipements radio de ce type
sont réglementés par des lois aux
Etats-Unis.
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la
conformité peuvent annuler le
droit de l'utilisateur de faire
fonctionner cet appareil.
ØAfin de ne pas endommager la clé,
ne pas:
ØLaisser la clé tomber.
ØMouiller la clé.
ØExposer la clé à des champs
magnétiques.
ØExposer la clé à des
températures élevées, dans des
endroits au soleil comme sur le
tableau de bord ou sur le capot.
ATTENTION
Veiller à ce que ce qui suit ne se
produise pas lorsque vous démarrez
le moteur à l'aide de la clé auxiliaire
suite au déchargement de la pile de
la clé avancée ou un autre
dysfonctionnement. Sinon, le signal
provenant de la clé auxiliaire ne sera
pas reçu correctement et le moteur
risque de ne pas démarrer.
ØLe porte-clés repose sur la clé
auxiliaire.
ØLa partie métallique d'autres clés
ou objets métalliques est en
contact avec la clé auxiliaire.
ØD'autres clés auxiliaires ou les clés
d'autres véhicules équipés d'un
système d'immobilisation sont en
contact ou à proximité immédiate
de la clé auxiliaire.
Bien connaître votre Mazda
Système de sécurité
3-61
