MAZDA MODEL CX-9 2013 Manuel du propriétaire (in French)

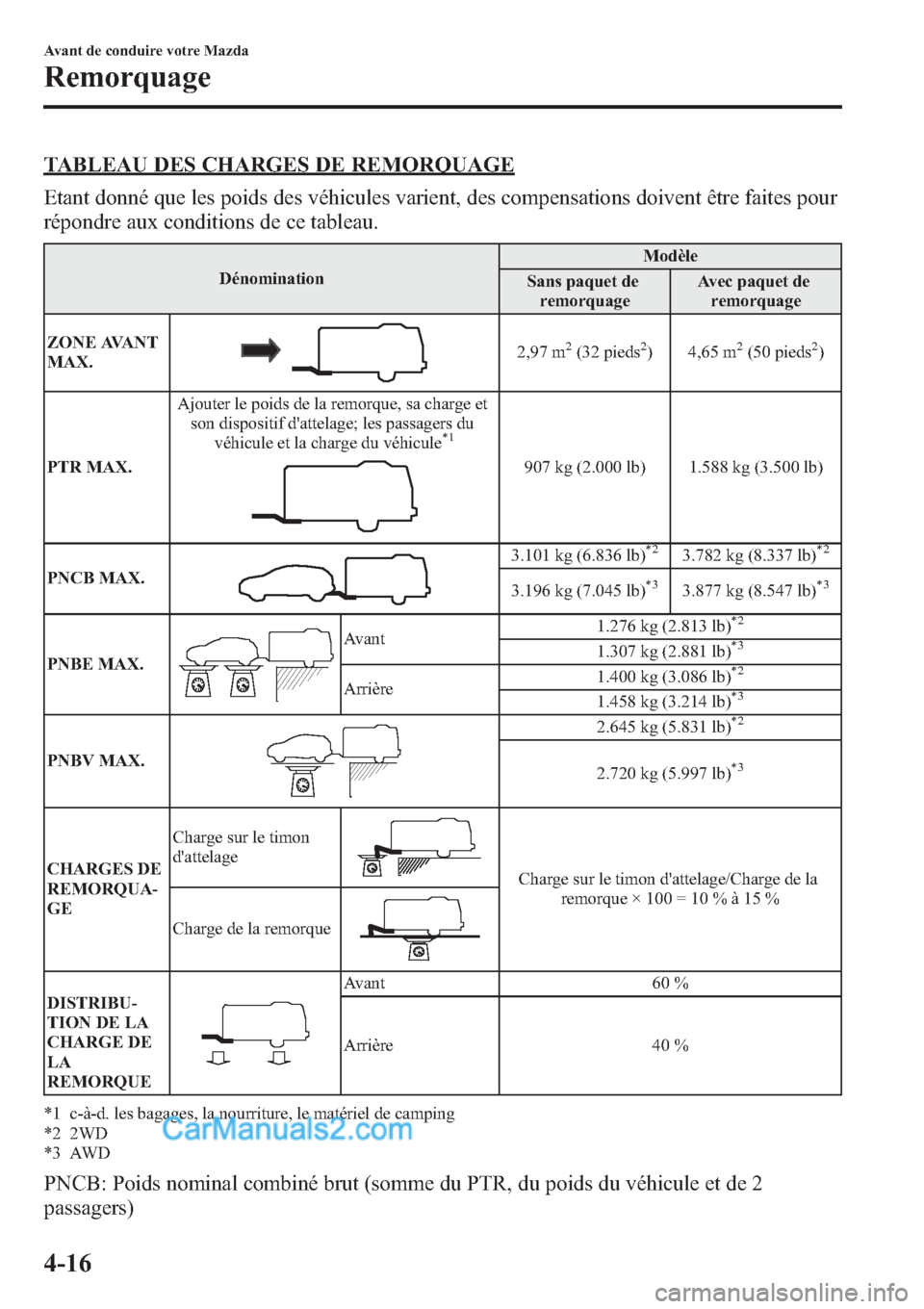

TABLEAU DES CHARGES DE REMORQUAGE
Etant donné que les poids des véhicules varient, des compensations doivent être faites pour
répondre aux conditions de ce tableau.
DénominationModèle
Sans paquet de
remorquageAvec paquet de
remorquage
ZONE AVANT
MAX.
2,97 m2(32 pieds2) 4,65 m2(50 pieds2)
PTR MAX.Ajouter le poids de la remorque, sa charge et
son dispositif d'attelage; les passagers du
véhicule et la charge du véhicule
*1
907 kg (2.000 lb) 1.588 kg (3.500 lb)
PNCB MAX.
3.101 kg (6.836 lb)*23.782 kg (8.337 lb)*2
3.196 kg (7.045 lb)*33.877 kg (8.547 lb)*3
PNBE MAX.
Avant1.276 kg (2.813 lb)*2
1.307 kg (2.881 lb)*3
Arrière1.400 kg (3.086 lb)*2
1.458 kg (3.214 lb)*3
PNBV MAX.
2.645 kg (5.831 lb)*2
2.720 kg (5.997 lb)*3
CHARGES DE
REMORQUA-
GECharge sur le timon
d'attelageCharge sur le timon d'attelage/Charge de la
remorque × 100 = 10 % à 15 %
Charge de la remorque
DISTRIBU-
TION DE LA
CHARGE DE
LA
REMORQUEAvant 60 %
Arrière 40 %
*1 c-à-d. les bagages, la nourriture, le matériel de camping
*2 2WD
*3 AWD
PNCB: Poids nominal combiné brut (somme du PTR, du poids du véhicule et de 2
passagers)
4-16
Avant de conduire votre Mazda
Remorquage

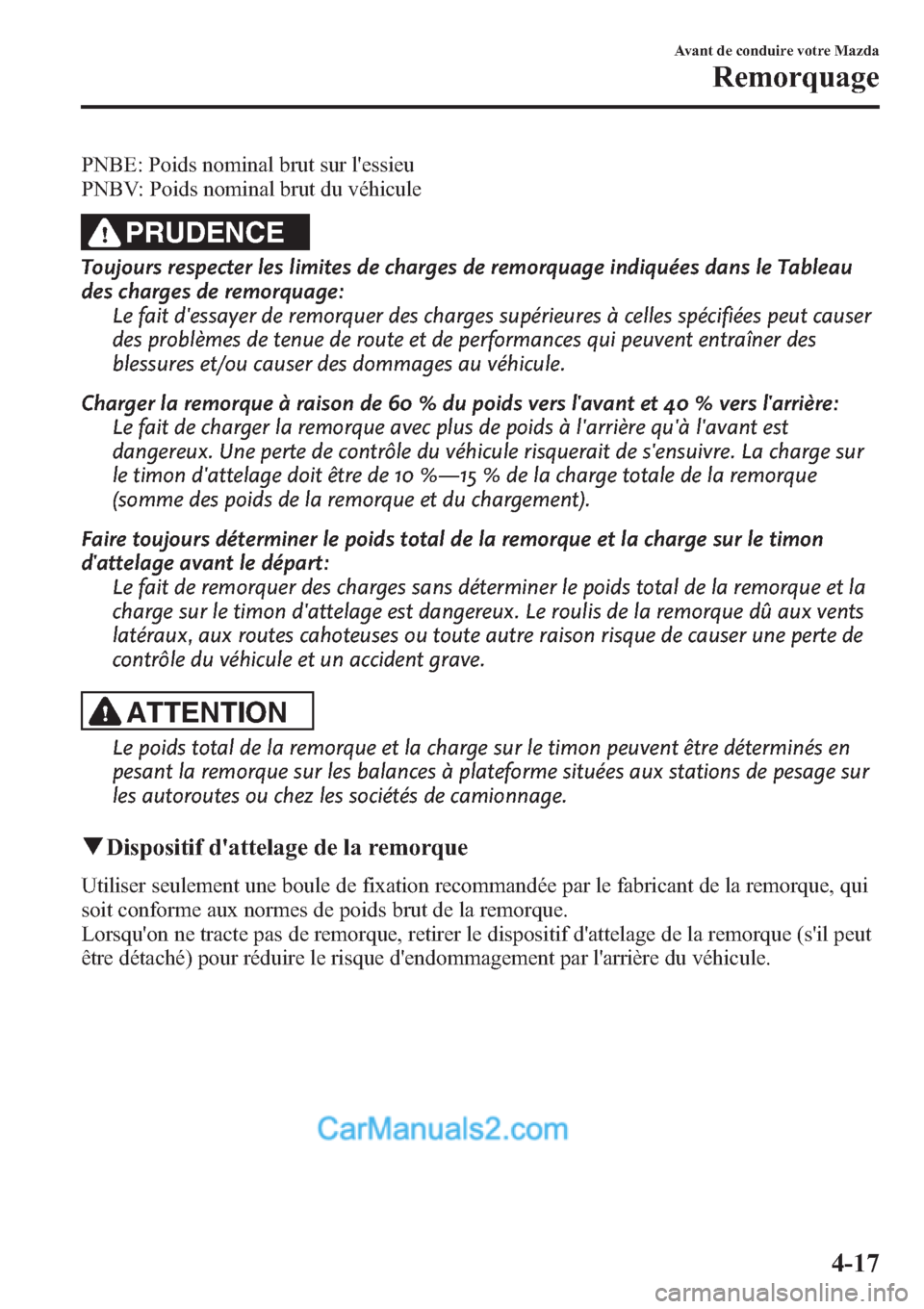

PNBE: Poids nominal brut sur l'essieu
PNBV: Poids nominal brut du véhicule
PRUDENCE
Toujours respecter les limites de charges de remorquage indiquées dans le Tableau
des charges de remorquage:
Le fait d'essayer de remorquer des charges supérieures à celles spécifiées peut causer
des problèmes de tenue de route et de performances qui peuvent entraîner des
blessures et/ou causer des dommages au véhicule.
Charger la remorque à raison de 60 % du poids vers l'avant et 40 % vers l'arrière:
Le fait de charger la remorque avec plus de poids à l'arrière qu'à l'avant est
dangereux. Une perte de contrôle du véhicule risquerait de s'ensuivre. La charge sur
le timon d'attelage doit être de 10 %―15 % de la charge totale de la remorque
(somme des poids de la remorque et du chargement).
Faire toujours déterminer le poids total de la remorque et la charge sur le timon
d'attelage avant le départ:
Le fait de remorquer des charges sans déterminer le poids total de la remorque et la
charge sur le timon d'attelage est dangereux. Le roulis de la remorque dû aux vents
latéraux, aux routes cahoteuses ou toute autre raison risque de causer une perte de
contrôle du véhicule et un accident grave.
ATTENTION
Le poids total de la remorque et la charge sur le timon peuvent être déterminés en
pesant la remorque sur les balances à plateforme situées aux stations de pesage sur
les autoroutes ou chez les sociétés de camionnage.
qDispositif d'attelage de la remorque
Utiliser seulement une boule de fixation recommandée par le fabricant de la remorque, qui
soit conforme aux normes de poids brut de la remorque.
Lorsqu'on ne tracte pas de remorque, retirer le dispositif d'attelage de la remorque (s'il peut
être détaché) pour réduire le risque d'endommagement par l'arrière du véhicule.
Avant de conduire votre Mazda
Remorquage
4-17

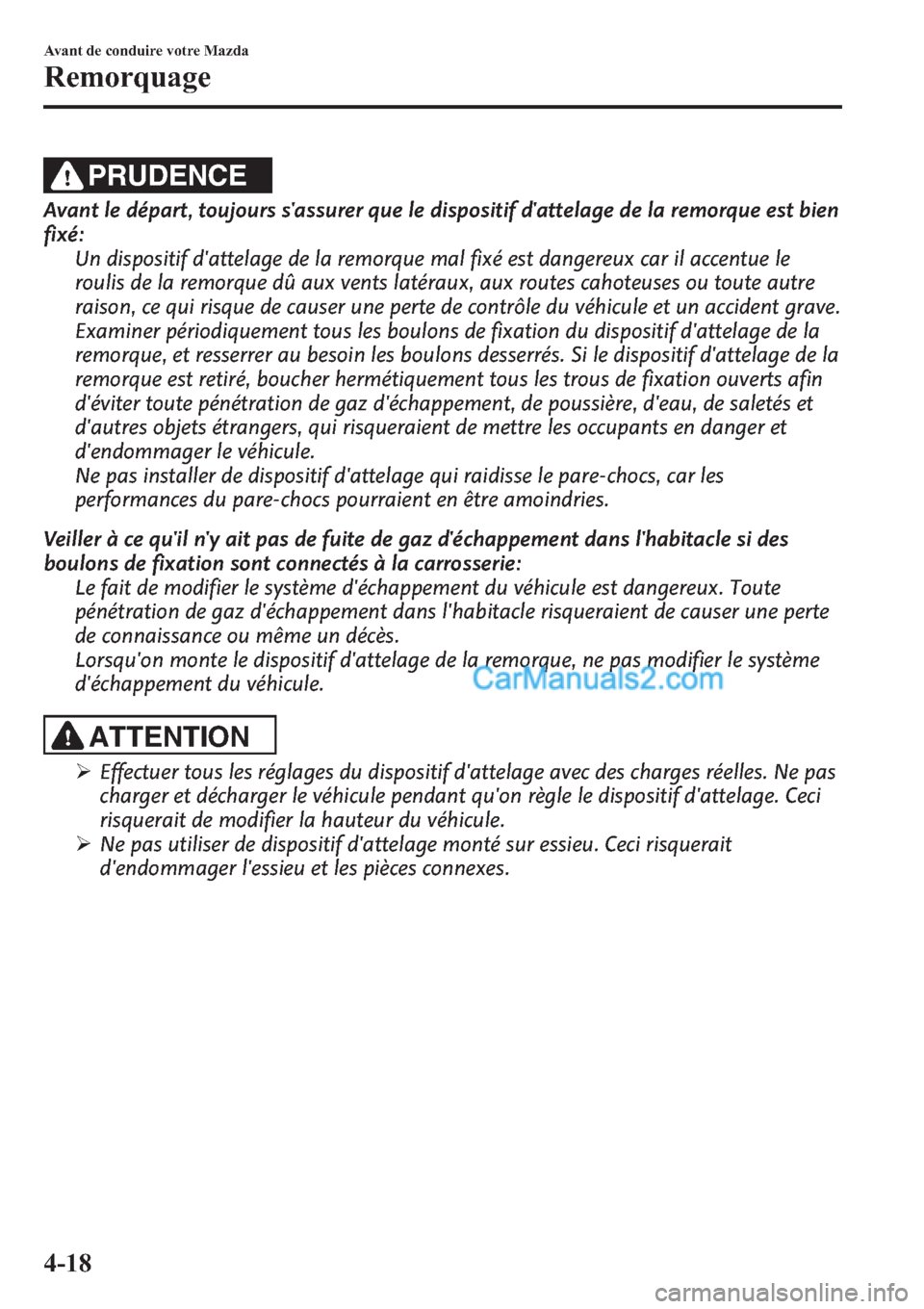

PRUDENCE
Avant le départ, toujours s'assurer que le dispositif d'attelage de la remorque est bien
fixé:
Un dispositif d'attelage de la remorque mal fixé est dangereux car il accentue le
roulis de la remorque dû aux vents latéraux, aux routes cahoteuses ou toute autre
raison, ce qui risque de causer une perte de contrôle du véhicule et un accident grave.
Examiner périodiquement tous les boulons de fixation du dispositif d'attelage de la
remorque, et resserrer au besoin les boulons desserrés. Si le dispositif d'attelage de la
remorque est retiré, boucher hermétiquement tous les trous de fixation ouverts afin
d'éviter toute pénétration de gaz d'échappement, de poussière, d'eau, de saletés et
d'autres objets étrangers, qui risqueraient de mettre les occupants en danger et
d'endommager le véhicule.
Ne pas installer de dispositif d'attelage qui raidisse le pare-chocs, car les
performances du pare-chocs pourraient en être amoindries.
Veiller à ce qu'il n'y ait pas de fuite de gaz d'échappement dans l'habitacle si des
boulons de fixation sont connectés à la carrosserie:
Le fait de modifier le système d'échappement du véhicule est dangereux. Toute
pénétration de gaz d'échappement dans l'habitacle risqueraient de causer une perte
de connaissance ou même un décès.
Lorsqu'on monte le dispositif d'attelage de la remorque, ne pas modifier le système
d'échappement du véhicule.
ATTENTION
ØEffectuer tous les réglages du dispositif d'attelage avec des charges réelles. Ne pas
charger et décharger le véhicule pendant qu'on règle le dispositif d'attelage. Ceci
risquerait de modifier la hauteur du véhicule.
ØNe pas utiliser de dispositif d'attelage monté sur essieu. Ceci risquerait
d'endommager l'essieu et les pièces connexes.
4-18
Avant de conduire votre Mazda
Remorquage

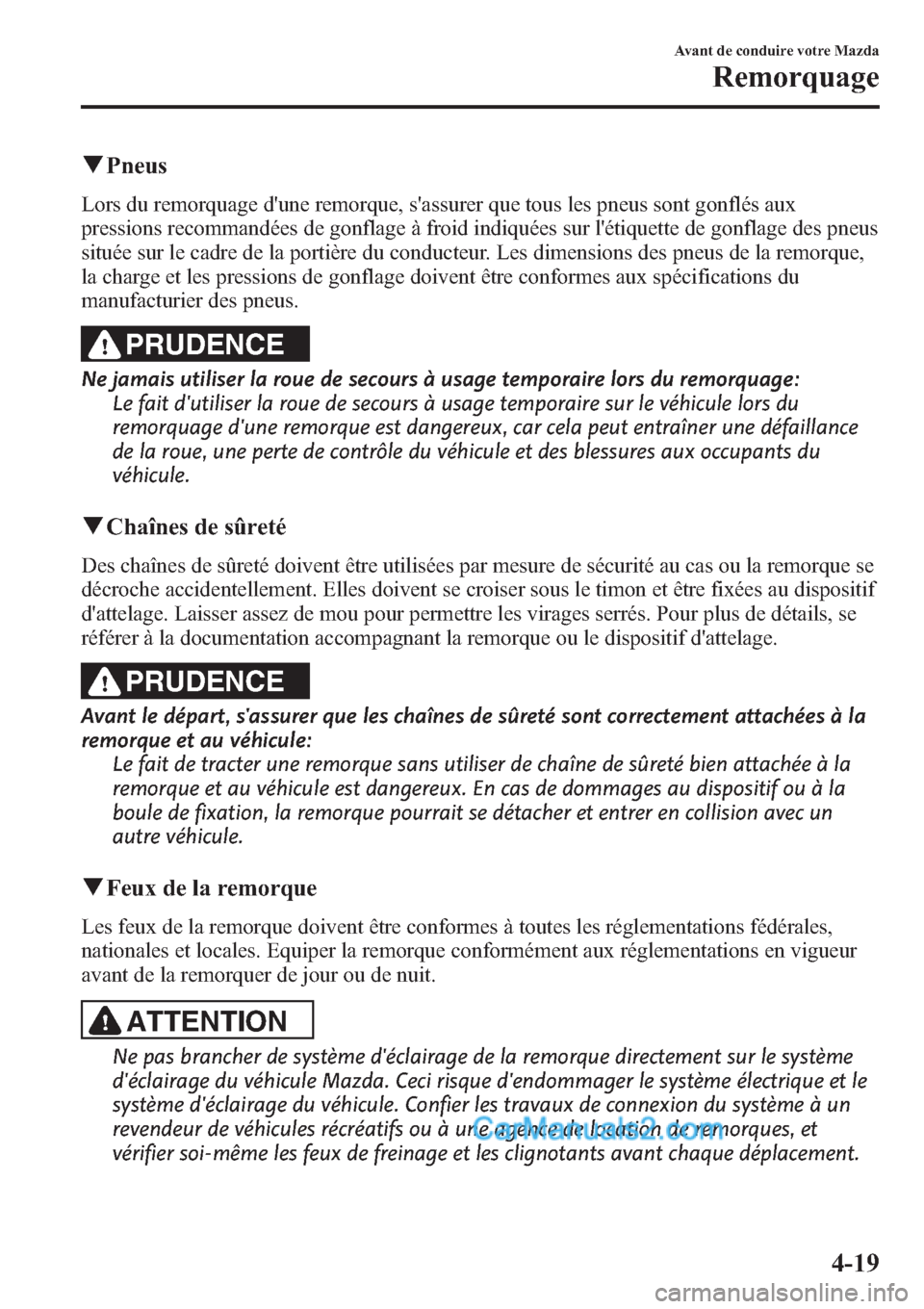

qPneus
Lors du remorquage d'une remorque, s'assurer que tous les pneus sont gonflés aux
pressions recommandées de gonflage à froid indiquées sur l'étiquette de gonflage des pneus
située sur le cadre de la portière du conducteur. Les dimensions des pneus de la remorque,
la charge et les pressions de gonflage doivent être conformes aux spécifications du
manufacturier des pneus.
PRUDENCE
Ne jamais utiliser la roue de secours à usage temporaire lors du remorquage:
Le fait d'utiliser la roue de secours à usage temporaire sur le véhicule lors du
remorquage d'une remorque est dangereux, car cela peut entraîner une défaillance
de la roue, une perte de contrôle du véhicule et des blessures aux occupants du
véhicule.
qChaînes de sûreté
Des chaînes de sûreté doivent être utilisées par mesure de sécurité au cas ou la remorque se
décroche accidentellement. Elles doivent se croiser sous le timon et être fixées au dispositif
d'attelage. Laisser assez de mou pour permettre les virages serrés. Pour plus de détails, se
référer à la documentation accompagnant la remorque ou le dispositif d'attelage.
PRUDENCE
Avant le départ, s'assurer que les chaînes de sûreté sont correctement attachées à la
remorque et au véhicule:
Le fait de tracter une remorque sans utiliser de chaîne de sûreté bien attachée à la
remorque et au véhicule est dangereux. En cas de dommages au dispositif ou à la
boule de fixation, la remorque pourrait se détacher et entrer en collision avec un
autre véhicule.
qFeux de la remorque
Les feux de la remorque doivent être conformes à toutes les réglementations fédérales,
nationales et locales. Equiper la remorque conformément aux réglementations en vigueur
avant de la remorquer de jour ou de nuit.
ATTENTION
Ne pas brancher de système d'éclairage de la remorque directement sur le système
d'éclairage du véhicule Mazda. Ceci risque d'endommager le système électrique et le
système d'éclairage du véhicule. Confier les travaux de connexion du système à un
revendeur de véhicules récréatifs ou à une agence de location de remorques, et
vérifier soi-même les feux de freinage et les clignotants avant chaque déplacement.
Avant de conduire votre Mazda
Remorquage
4-19

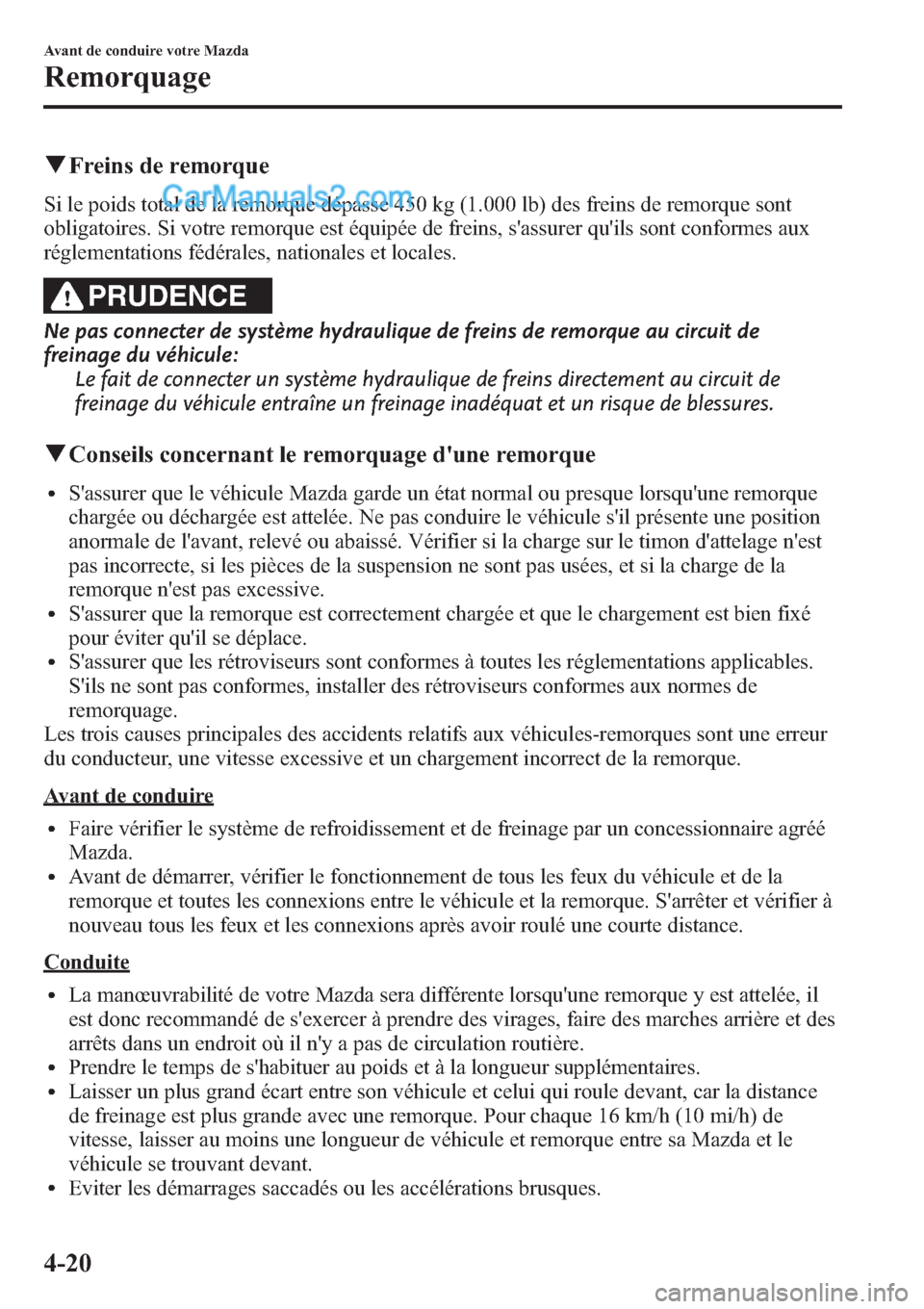

qFreins de remorque
Si le poids total de la remorque dépasse 450 kg (1.000 lb) des freins de remorque sont
obligatoires. Si votre remorque est équipée de freins, s'assurer qu'ils sont conformes aux
réglementations fédérales, nationales et locales.
PRUDENCE
Ne pas connecter de système hydraulique de freins de remorque au circuit de
freinage du véhicule:
Le fait de connecter un système hydraulique de freins directement au circuit de
freinage du véhicule entraîne un freinage inadéquat et un risque de blessures.
qConseils concernant le remorquage d'une remorque
lS'assurer que le véhicule Mazda garde un état normal ou presque lorsqu'une remorque
chargée ou déchargée est attelée. Ne pas conduire le véhicule s'il présente une position
anormale de l'avant, relevé ou abaissé. Vérifier si la charge sur le timon d'attelage n'est
pas incorrecte, si les pièces de la suspension ne sont pas usées, et si la charge de la
remorque n'est pas excessive.
lS'assurer que la remorque est correctement chargée et que le chargement est bien fixé
pour éviter qu'il se déplace.
lS'assurer que les rétroviseurs sont conformes à toutes les réglementations applicables.
S'ils ne sont pas conformes, installer des rétroviseurs conformes aux normes de
remorquage.
Les trois causes principales des accidents relatifs aux véhicules-remorques sont une erreur
du conducteur, une vitesse excessive et un chargement incorrect de la remorque.
Avant de conduire
lFaire vérifier le système de refroidissement et de freinage par un concessionnaire agréé
Mazda.
lAvant de démarrer, vérifier le fonctionnement de tous les feux du véhicule et de la
remorque et toutes les connexions entre le véhicule et la remorque. S'arrêter et vérifier à
nouveau tous les feux et les connexions après avoir roulé une courte distance.
Conduite
lLa manœuvrabilité de votre Mazda sera différente lorsqu'une remorque y est attelée, il
est donc recommandé de s'exercer à prendre des virages, faire des marches arrière et des
arrêts dans un endroit où il n'y a pas de circulation routière.
lPrendre le temps de s'habituer au poids et à la longueur supplémentaires.lLaisser un plus grand écart entre son véhicule et celui qui roule devant, car la distance
de freinage est plus grande avec une remorque. Pour chaque 16 km/h (10 mi/h) de
vitesse, laisser au moins une longueur de véhicule et remorque entre sa Mazda et le
véhicule se trouvant devant.
lEviter les démarrages saccadés ou les accélérations brusques.
4-20
Avant de conduire votre Mazda
Remorquage

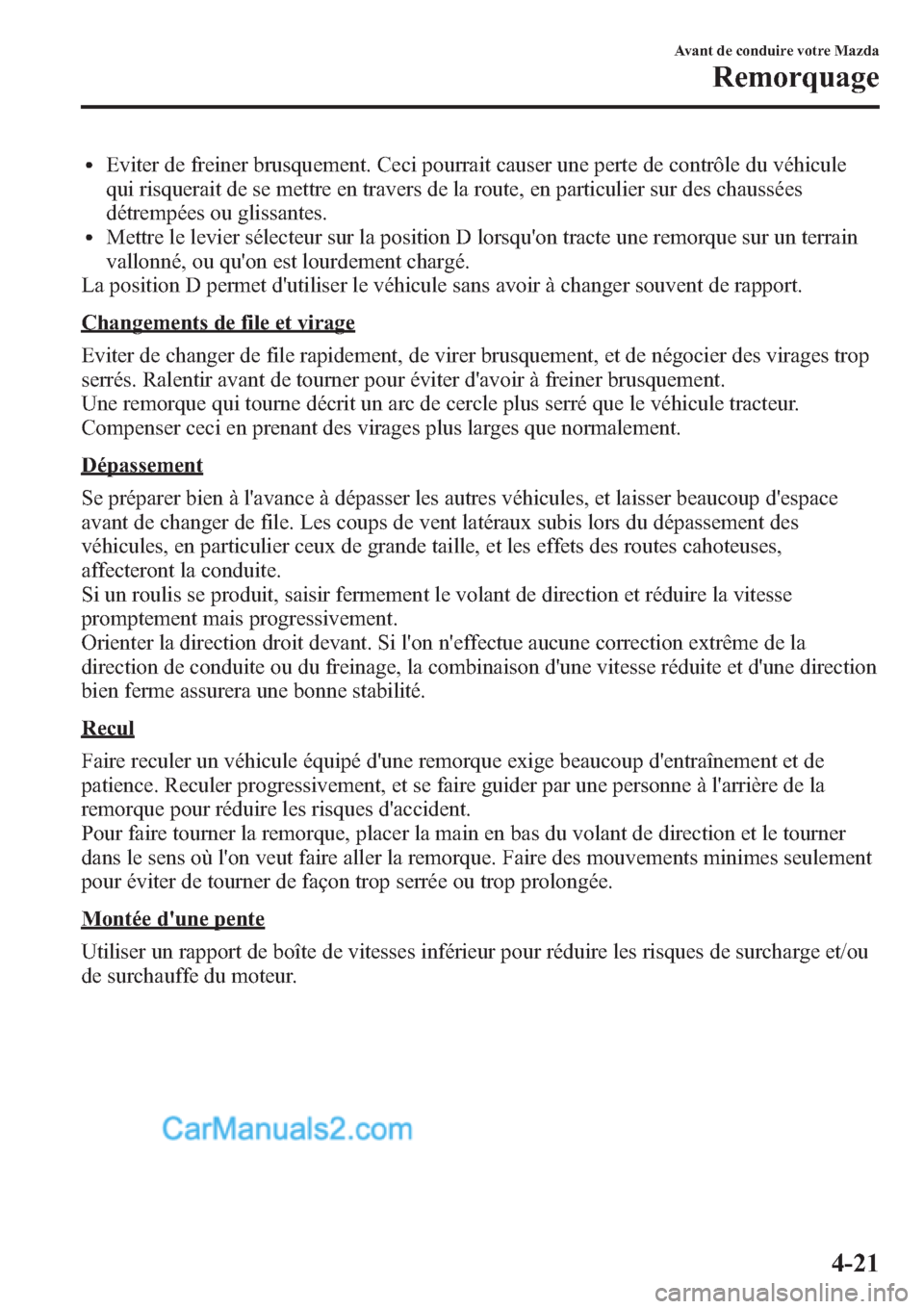

lEviter de freiner brusquement. Ceci pourrait causer une perte de contrôle du véhicule
qui risquerait de se mettre en travers de la route, en particulier sur des chaussées
détrempées ou glissantes.
lMettre le levier sélecteur sur la position D lorsqu'on tracte une remorque sur un terrain
vallonné, ou qu'on est lourdement chargé.
La position D permet d'utiliser le véhicule sans avoir à changer souvent de rapport.
Changements de file et virage
Eviter de changer de file rapidement, de virer brusquement, et de négocier des virages trop
serrés. Ralentir avant de tourner pour éviter d'avoir à freiner brusquement.
Une remorque qui tourne décrit un arc de cercle plus serré que le véhicule tracteur.
Compenser ceci en prenant des virages plus larges que normalement.
Dépassement
Se préparer bien à l'avance à dépasser les autres véhicules, et laisser beaucoup d'espace
avant de changer de file. Les coups de vent latéraux subis lors du dépassement des
véhicules, en particulier ceux de grande taille, et les effets des routes cahoteuses,
affecteront la conduite.
Si un roulis se produit, saisir fermement le volant de direction et réduire la vitesse
promptement mais progressivement.
Orienter la direction droit devant. Si l'on n'effectue aucune correction extrême de la
direction de conduite ou du freinage, la combinaison d'une vitesse réduite et d'une direction
bien ferme assurera une bonne stabilité.
Recul
Faire reculer un véhicule équipé d'une remorque exige beaucoup d'entraînement et de
patience. Reculer progressivement, et se faire guider par une personne à l'arrière de la
remorque pour réduire les risques d'accident.
Pour faire tourner la remorque, placer la main en bas du volant de direction et le tourner
dans le sens où l'on veut faire aller la remorque. Faire des mouvements minimes seulement
pour éviter de tourner de façon trop serrée ou trop prolongée.
Montée d'une pente
Utiliser un rapport de boîte de vitesses inférieur pour réduire les risques de surcharge et/ou
de surchauffe du moteur.
Avant de conduire votre Mazda
Remorquage
4-21

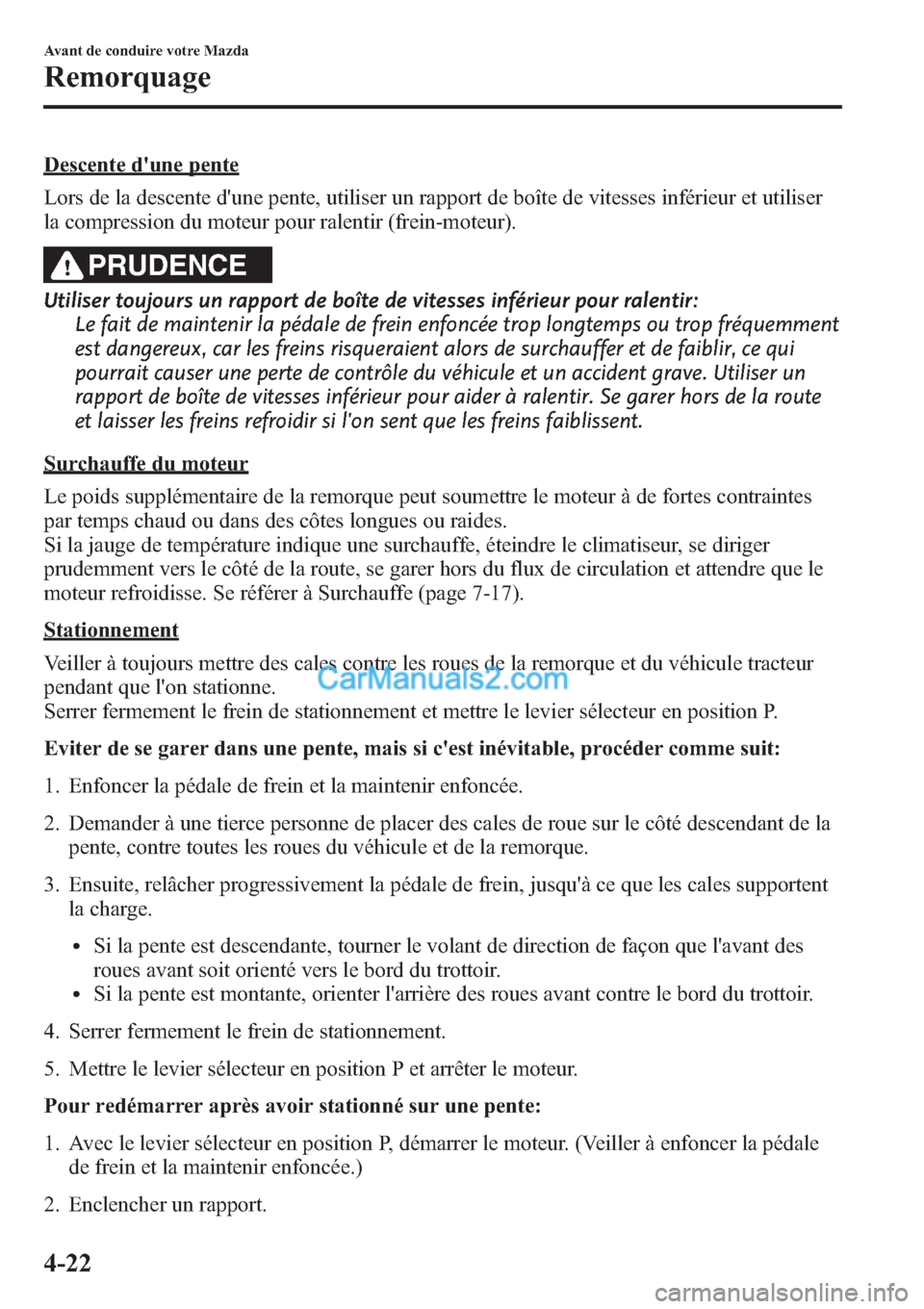

Descente d'une pente
Lors de la descente d'une pente, utiliser un rapport de boîte de vitesses inférieur et utiliser
la compression du moteur pour ralentir (frein-moteur).
PRUDENCE
Utiliser toujours un rapport de boîte de vitesses inférieur pour ralentir:
Le fait de maintenir la pédale de frein enfoncée trop longtemps ou trop fréquemment
est dangereux, car les freins risqueraient alors de surchauffer et de faiblir, ce qui
pourrait causer une perte de contrôle du véhicule et un accident grave. Utiliser un
rapport de boîte de vitesses inférieur pour aider à ralentir. Se garer hors de la route
et laisser les freins refroidir si l'on sent que les freins faiblissent.
Surchauffe du moteur
Le poids supplémentaire de la remorque peut soumettre le moteur à de fortes contraintes
par temps chaud ou dans des côtes longues ou raides.
Si la jauge de température indique une surchauffe, éteindre le climatiseur, se diriger
prudemment vers le côté de la route, se garer hors du flux de circulation et attendre que le
moteur refroidisse. Se référer à Surchauffe (page 7-17).
Stationnement
Veiller à toujours mettre des cales contre les roues de la remorque et du véhicule tracteur
pendant que l'on stationne.
Serrer fermement le frein de stationnement et mettre le levier sélecteur en position P.
Eviter de se garer dans une pente, mais si c'est inévitable, procéder comme suit:
1. Enfoncer la pédale de frein et la maintenir enfoncée.
2. Demander à une tierce personne de placer des cales de roue sur le côté descendant de la
pente, contre toutes les roues du véhicule et de la remorque.
3. Ensuite, relâcher progressivement la pédale de frein, jusqu'à ce que les cales supportent
la charge.
lSi la pente est descendante, tourner le volant de direction de façon que l'avant des
roues avant soit orienté vers le bord du trottoir.
lSi la pente est montante, orienter l'arrière des roues avant contre le bord du trottoir.
4. Serrer fermement le frein de stationnement.
5. Mettre le levier sélecteur en position P et arrêter le moteur.
Pour redémarrer après avoir stationné sur une pente:
1. Avec le levier sélecteur en position P, démarrer le moteur. (Veiller à enfoncer la pédale
de frein et la maintenir enfoncée.)
2. Enclencher un rapport.
4-22
Avant de conduire votre Mazda
Remorquage

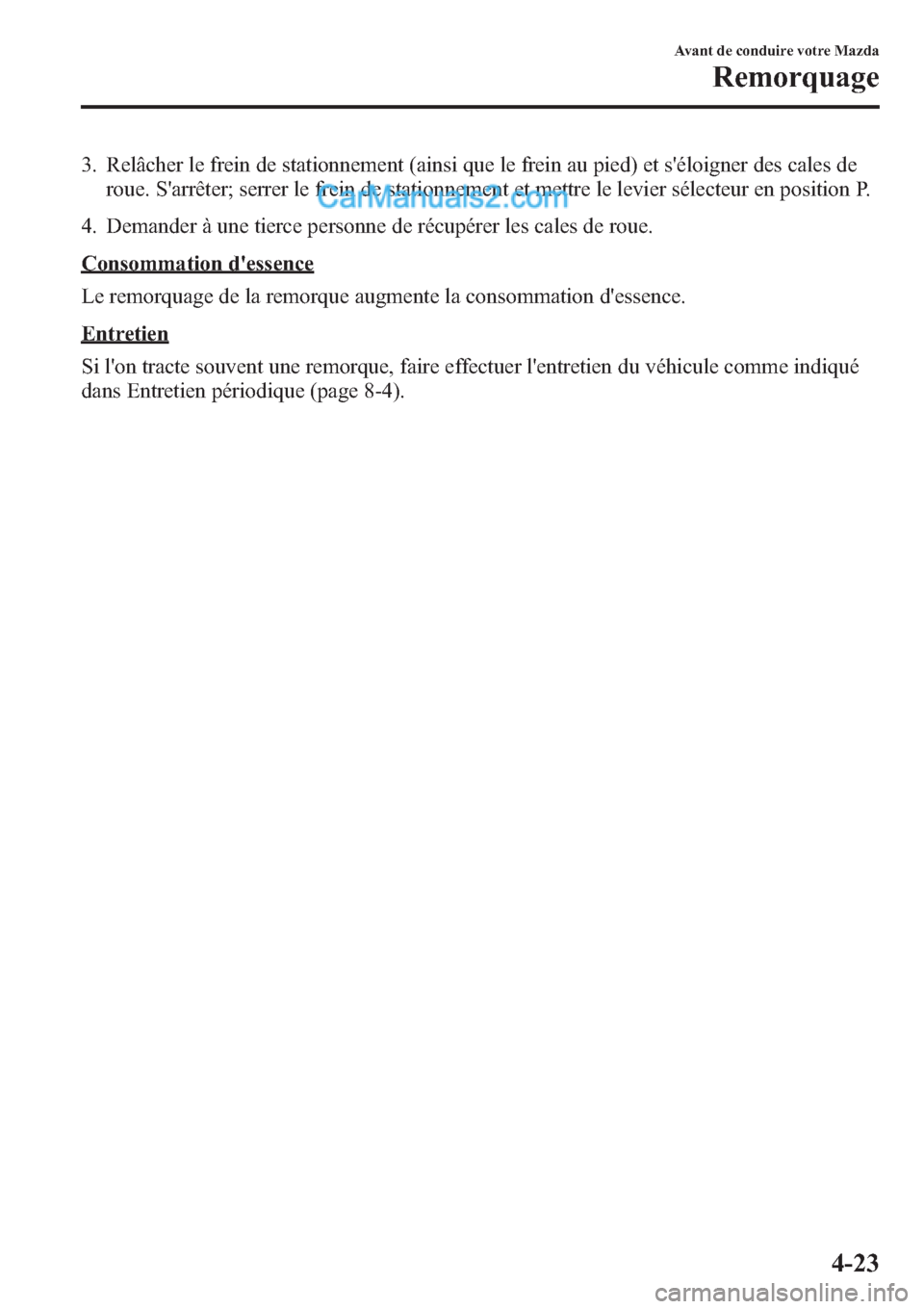

3. Relâcher le frein de stationnement (ainsi que le frein au pied) et s'éloigner des cales de
roue. S'arrêter; serrer le frein de stationnement et mettre le levier sélecteur en position P.
4. Demander à une tierce personne de récupérer les cales de roue.
Consommation d'essence
Le remorquage de la remorque augmente la consommation d'essence.
Entretien
Si l'on tracte souvent une remorque, faire effectuer l'entretien du véhicule comme indiqué
dans Entretien périodique (page 8-4).
Avant de conduire votre Mazda
Remorquage
4-23

4-24

5Conduite de votre Mazda
Explication des instruments et commandes.
Démarrage et conduite ................................................................. 5-2
Contacteur d'allumage ............................................................... 5-2
Démarrage du moteur ................................................................ 5-4
Arrêt du moteur ......................................................................... 5-5
Circuit de freinage ..................................................................... 5-5
Boîte de vitesses automatique ................................................. 5-12
Direction assistée .................................................................... 5-19
Utilisation du système toutes roues motrices (AWD)
í........... 5-19
Régulateur de vitesse de croisière ........................................... 5-22
Système de commande de traction (TCS) ............................... 5-26
Commande dynamique de stabilité (DSC)/Commande de stabilité
antiroulis (RSC) ...................................................................... 5-29
Système de surveillance de pression des pneus
í.................... 5-31
Système de surveillance des angles morts (BSM)í................ 5-38
Système de capteurs de stationnement .................................... 5-45
Combiné compteurs et indicateurs ............................................ 5-51
Compteurs et jauges ................................................................ 5-51
Voyants/témoins et avertisseurs sonores ................................... 5-56
Voyants/témoins ...................................................................... 5-56
Avertisseurs sonores ................................................................ 5-71
Interrupteurs et commandes ...................................................... 5-73
Commande d'éclairage ............................................................ 5-73
Clignotants et changement de file ........................................... 5-79
Antibrouillards
í..................................................................... 5-80
Essuie-glace et lave-glace de pare-brise .................................. 5-81
Essuie-glace et lave-glace de lunette arrière ............................ 5-85
Dégivreur de lunette arrière ..................................................... 5-86
Avertisseur ............................................................................... 5-87
Feux de détresse ...................................................................... 5-88
Système de télécommande HomeLink
í................................. 5-89
5-1íCertains modèles.
