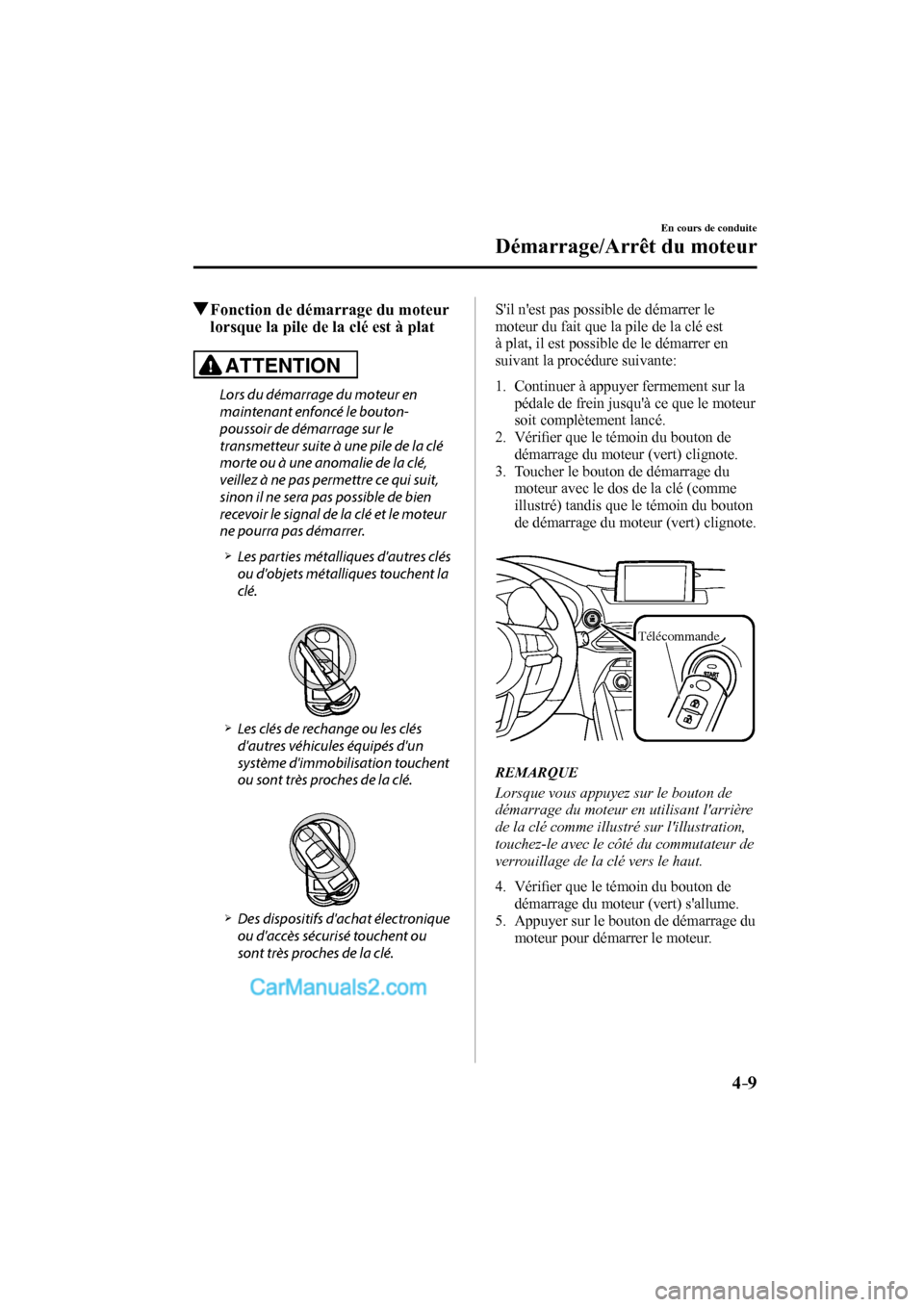

Page 171 of 646
4–9
En cours de conduite
Démarrage/Arrêt du moteur
Fonction de démarrage du moteur
lorsque la pile de la clé est à plat
ATTENTION
Lors du démarrage du moteur en
maintenant enfoncé le bouton-
poussoir de démarrage sur le
transmetteur suite à une pile de la clé
morte ou à une anomalie de la clé,
veillez à ne pas permettre ce qui suit,
sinon il ne sera pas possible de bien
recevoir le signal de la clé et le moteur
ne pourra pas démarrer.
Les parties métalliques d'autres clés
ou d'objets métalliques touchent la
clé.
Les clés de rechange ou les clés
d'autres véhicules équipés d'un
système d'immobilisation touchent
ou sont très proches de la clé.
Des dispositifs d'achat électronique
ou d'accès sécurisé touchent ou
sont très proches de la clé.
S'il n'est pas possible de démarrer le
moteur du fait que la pile de la clé est
à plat, il est possible de le démarrer en
suivant la procédure suivante:
1. Continuer à appuyer fermement sur la
pédale de frein jusqu'à ce que le moteur
soit complètement lancé.
2. Vérifi er que le témoin du bouton de
démarrage du moteur (vert) clignote.
3. Toucher le bouton de démarrage du
moteur avec le dos de la clé (comme
illustré) tandis que le témoin du bouton
de démarrage du moteur (vert) clignote.
Télécommande
REMARQUE
Lorsque vous appuyez sur le bouton de
démarrage du moteur en utilisant l'arrière
de la clé comme illustré sur l'illustration,
touchez-le avec le côté du commutateur de
verrouillage de la clé vers le haut.
4. Vérifi er que le témoin du bouton de
démarrage du moteur (vert) s'allume.
5. Appuyer sur le bouton de démarrage du
moteur pour démarrer le moteur.
CX-9_8FD7-FC-16B_Edition3.indb 9CX-9_8FD7-FC-16B_Edition3.indb 92017/02/15 16:19:392017/02/15 16:19:39
Page 172 of 646
4–10
En cours de conduite
Démarrage/Arrêt du moteur
REMARQUE
Le moteur ne peut pas être démarré
tant que la pédale de frein n'est pas
complètement enfoncée.
En cas d'anomalie avec la fonction
du bouton de démarrage du moteur,
le témoin du bouton de démarrage du
moteur (ambre) clignote. Dans ce cas,
il est possible que le moteur démarre,
mais le faire inspecter dès que possible
par un concessionnaire agréé Mazda.
Si le témoin du bouton de démarrage
du moteur (vert) ne s'allume pas,
recommencer l'opération depuis le
début. S'il ne s'allume pas, faire vérifi er
le véhicule par un concessionnaire
agréé Mazda.
Pour changer la position de contact
sans démarrer le moteur, effectuer
les opérations suivantes après que le
témoin du bouton de démarrage du
moteur (vert) s'allume.
1. Relâcher la pédale de frein.
2. Appuyer sur le bouton de démarrage
du moteur pour passer à la position
de contact. Le contacteur passe
successivement dans l'ordre aux
positions ACC, ON et d'arrêt à
chaque fois que l'on appuie sur le
bouton de démarrage du moteur.
Pour passer à la position de contact
à nouveau, recommencer l'opération
depuis le début.
Opération d'urgence pour le
démarrage du moteur
Si le voyant KEY (rouge) s'allume ou si le
témoin du bouton de démarrage du moteur
(ambre) clignote, cela peut indiquer un
problème dans le système de démarrage
du moteur lors de l'utilisation habituelle
du démarrage (pour les véhicules équipés
d'un tableau de bord de type A (page
4-33 ), les messages s'affi chent sur
le tableau de bord). Faire inspecter le
véhicule par un concessionnaire agréé
Mazda dès que possible. Le moteur peut
alors être démarré de force. Maintenir le
bouton de démarrage du moteur jusqu'au
démarrage du moteur. D'autres procédures
de démarrage du moteur doivent être
respectées, telles que la présence de la
clé dans la cabine et la pédale de frein
enfoncée.
CX-9_8FD7-FC-16B_Edition3.indb 10CX-9_8FD7-FC-16B_Edition3.indb 102017/02/15 16:19:392017/02/15 16:19:39
Page 173 of 646
4–11
En cours de conduite
Démarrage/Arrêt du moteur
Arrêt du moteur
PRUDENCE
Ne pas couper le moteur lorsque le
véhicule est en mouvement:
Il est dangereux de couper le moteur
pendant que le véhicule se déplace
pour toute raison autre qu'un cas
d'urgence. Si l'on arrête le moteur
pendant que le véhicule se déplace,
ceci réduira sa capacité de freinage en
raison de la perte de puissance de la
direction assistée, et un accident et des
blessures graves risqueront alors de
s'ensuivre.
1. Arrêter complètement le véhicule.
2. Mettre le levier sélecteur sur la position
P et appliquer le frein de stationnement.
3. Appuyer sur le bouton de démarrage
du moteur pour arrêter le moteur. Le
contacteur est sur la position d'arrêt.
ATTENTION
Lorsque le conducteur quitte le
véhicule, vérifi er que le bouton de
démarrage du moteur est en position
d'arrêt.
REMARQUE
Il est possible que le ventilateur de
refroidissement du compartiment
moteur continue à fonctionner pendant
quelques minutes une fois que le
contacteur a été tourné de ON à OFF,
et ce, que le climatiseur soit allumé ou
éteint, afi n de refroidir rapidement le
compartiment moteur.
Si le système détecte que la puissance
restante de la pile de la clé est
insuffi sante lorsque le contact est
permuté de ON sur ACC ou OFF, il est
indiqué ce qui suit.
Remplacer par une pile neuve avant que
la clé ne devienne inutilisable.
Se référer à Remplacement de la pile de
la clé à la page 6-40 .
(Véhicule équipé d'un tableau de bord
de type A)
Un message est affi ché à l'écran du
tableau de bord.
(Véhicule équipé d'un tableau de bord
de type B)
Le témoin KEY (vert) du tableau de
bord clignote pendant environ 30
secondes.
Se référer à Voyants/témoins à la page
4-33 .
Si le moteur est coupé lorsque le levier
sélecteur se trouve sur une plage autre
que P, le contacteur se place en position
ACC.
Arrêt d'urgence du moteur
Le fait d'appuyer continuellement sur le
bouton de démarrage du moteur tandis
que le moteur tourne ou que le véhicule
est conduit, ou de presser en succession
rapide arrêtera immédiatement le moteur.
L'allumage passe à ACC.
CX-9_8FD7-FC-16B_Edition3.indb 11CX-9_8FD7-FC-16B_Edition3.indb 112017/02/15 16:19:392017/02/15 16:19:39

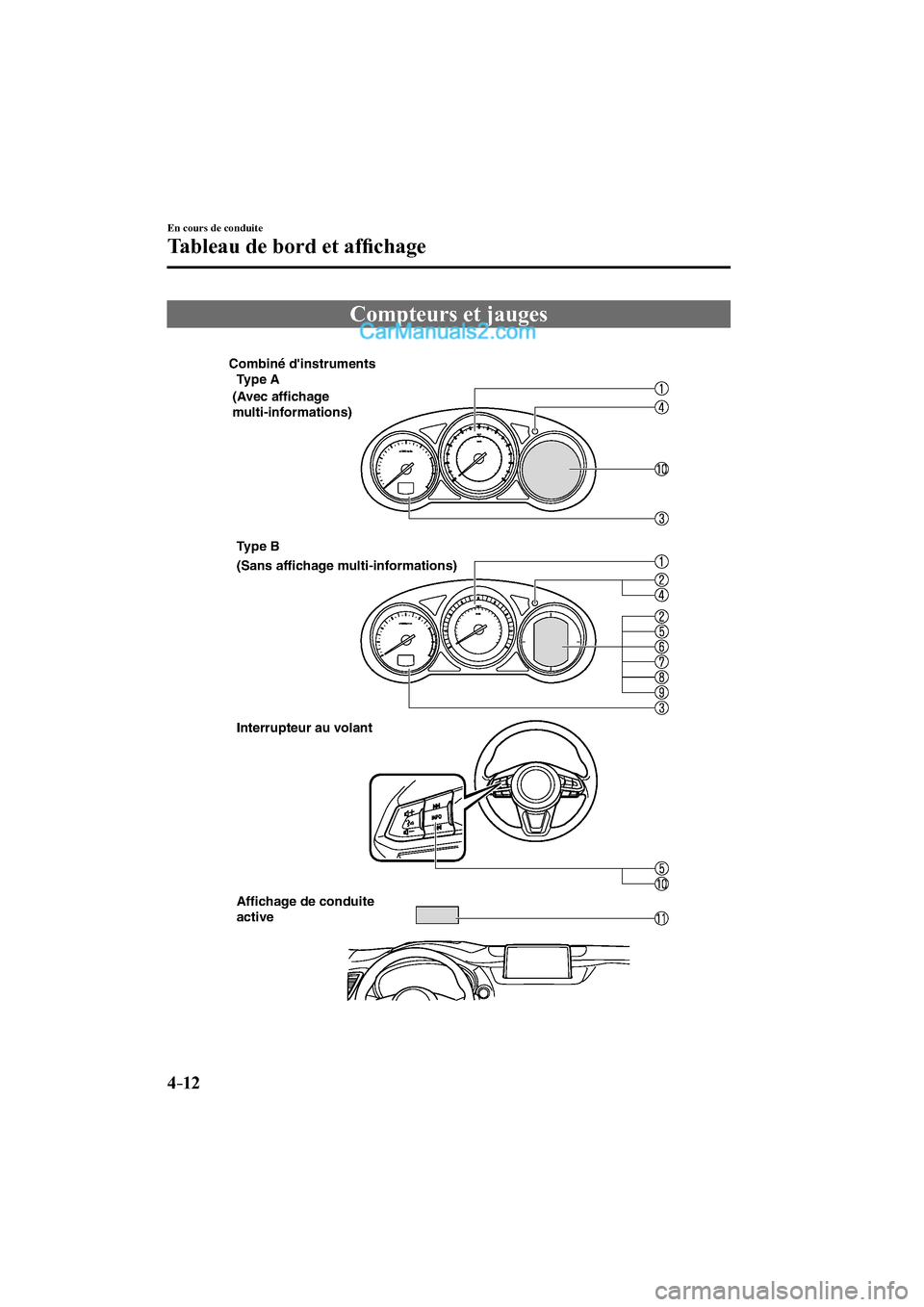

Page 174 of 646
4–12
En cours de conduite
Tableau de bord et affi chage
Compteurs et jauges
Combiné d'instruments
Type A
(Avec affichage
multi-informations)
(Sans affichage multi-informations) Type B
Interrupteur au volant
Affichage de conduite
active
CX-9_8FD7-FC-16B_Edition3.indb 12CX-9_8FD7-FC-16B_Edition3.indb 122017/02/15 16:19:392017/02/15 16:19:39
Page 175 of 646
4–13
En cours de conduite
Tableau de bord et affi chage
Compteur de vitesse .............................................................................................. page 4-14
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................... page
4-14
Compte-tours ......................................................................................................... page 4-15
Eclairage du tableau de bord ................................................................................. page 4-17
Ordinateur de bord et interrupteur INFO .............................................................. page 4-19
Jauge de température du liquide de refroidissement du moteur ............................ page 4-16
Jauge de carburant ................................................................................................. page 4-17
Affi chage de la température extérieure ................................................................. page 4-19
Affi chage de la vitesse du véhicule réglée par le régulateur de vitesse de
croisière ................................................................................................................. page 4-19
Affi chage multi-informations et interrupteur INFO.............................................. page 4-21
Affi chage de conduite active ................................................................................. page 4-30
CX-9_8FD7-FC-16B_Edition3.indb 13CX-9_8FD7-FC-16B_Edition3.indb 132017/02/15 16:19:402017/02/15 16:19:40
Page 176 of 646
4–14
En cours de conduite
Tableau de bord et affi chage
Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
Compteur totalisateur, compteur
journalieret sélecteur de compteur
journalier (sans affi chage multi-
informations)
Le mode d'affi chage peut être changé
entre l'affi chage du compteur totalisateur,
du compteur journalier A et du compteur
journalier B en appuyant sur le sélecteur
pendant que l'un d'eux est affi ché. Le
mode sélectionné sera affi ché.
Appuyer sur le
sélecteur Appuyer sur le
sélecteur
Appuyer sur le
sélecteur Compteur
totalisateur
Compteur
journalier A
Compteur
journalier BSélecteur
REMARQUE
Lorsque le contacteur est à ACC ou
d'arrêt, les compteurs totalisateur ou
journalier ne peuvent pas être affi chés;
cependant, si le sélecteur est pressée par
erreur, cela peut commuter les compteurs
journaliers ou les réinitialiser, dans une
période approximative de dix minutes dans
les cas suivants:
Une fois que le contacteur passe de ON
à d'arrêt.
Après que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux trajets.
Une est enregistrée dans le compteur
journalier A, et l'autre dans le compteur
journalier B.
Par exemple, le compteur journalier A peut
enregistrer la distance d'un point d'origine,
et le compteur journalier B la distance à
partir de quand le plein de carburant est
fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde
cela changera l'affi chage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affi ché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affi ché.
CX-9_8FD7-FC-16B_Edition3.indb 14CX-9_8FD7-FC-16B_Edition3.indb 142017/02/15 16:19:402017/02/15 16:19:40
Page 177 of 646
4–15
En cours de conduite
Tableau de bord et affi chage
*Certains modèles.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro.
Pour remettre le compteur à zéro (“0.0”)
maintenir le sélecteur enfoncé pendant une
seconde ou plus. Ce compteur peut être
utilisé pour calculer la distance parcourue
lors d'un voyage ou la consommation de
carburant.
REMARQUE
Si les données d'économie de carburant
sont réinitialisées en utilisant le
moniteur d'économie de carburant, ou
du compteur journalier A est réinitialisé
en utilisant le compteur kilométrique
lorsque la fonction qui synchronise le
moniteur d'économie de carburant et
le compteur kilométrique est activé, les
données d'économie de carburant et du
compteur journalier A sont réinitialisées
simultanément.
Se référer à Moniteur d'économie de
carburant à la page 4-80 .
Seuls les compteurs journaliers
enregistrent des dixièmes de kilomètre
(mille).
L'enregistrement des compteurs
journaliers sera remis à zéro lorsque:
L'alimentation est interrompue
(le fusible grillé ou la batterie est
débranchée).
Le véhicule atteint 9999,9 kilomètres
(milles).
Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
Combiné d'instruments
ZONE
RAYÉE
ROUGE
ZONE
ROUGE
Affi chage de conduite active *
ZONE
ROUGE
REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE HACHURÉE, cela indique
au conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.
CX-9_8FD7-FC-16B_Edition3.indb 15CX-9_8FD7-FC-16B_Edition3.indb 152017/02/15 16:19:402017/02/15 16:19:40
Page 178 of 646
4–16
En cours de conduite
Tableau de bord et affi chage
Jauge de température du liquide
de refroidissement du moteur (sans
affi chage multi-informations)
A ffi che la température du liquide de
refroidissement du moteur. La jauge
blanche indique que la température du
liquide de refroidissement du moteur est
basse, et la jauge rouge indique qu'elle est
élevée et en surchauffe.
ATTENTION
Si le témoin de la jauge de température
du liquide de refroidissement du
moteur clignote, il y a un risque de
surchauff e. Garer immédiatement le
véhicule dans un endroit sûr et prendre
des mesures adaptées. Si le véhicule
continue de rouler, le moteur pourrait
être endommagé.
Se référer à Surchauff e à la page 7-26 .
REMARQUE
L'unité de température (Celsius/
Fahrenheit) de la jauge du liquide de
refroidissement du moteur bascule en
conjonction avec l'unité de l'affi chage
de la température extérieure.
Se référer à Fonctions de
personnalisation à la page 9-11 .
Durant une conduite normale, la
température du liquide de refroidissement
du moteur se stabilise à 100 °C (210 °F)
ou inférieur, et la jauge indique une
plage inférieure à 100 °C (210 °F).
Si la charge du moteur s'accroît et
que la température du liquide de
refroidissement du moteur dépasse
100 °C (210 °F), la jauge indique
la température du liquide de
refroidissement du moteur.
CX-9_8FD7-FC-16B_Edition3.indb 16CX-9_8FD7-FC-16B_Edition3.indb 162017/02/15 16:19:412017/02/15 16:19:41
Page 179 of 646
4–17
En cours de conduite
Tableau de bord et affi chage
Jauge de carburant (sans affi chage
multi-informations)
La jauge à carburant indique la quantité
approximative de carburant restant dans
le réservoir lorsque le contacteur est mis
sur ON. Il est recommandé de garder le
réservoir à plus de 1/4 plein.
Plein
1/4 plein
Vide
Lorsque le voyant de niveau bas de
carburant s'allume ou si le niveau de
carburant est très bas, refaire le plein
d'essence dès que possible.
Se référer à Indication d'avertissement/
voyants à la page 4-34 .
REMARQUE
Après qu'on ait refait le plein de
carburant, un certain temps pourra être
nécessaire avant que l'indicateur se
stabilise. En outre, il est possible que
l'indicateur dévie lors de la conduite
sur une pente ou dans un virage, en
raison des mouvements du carburant à
l'intérieur du réservoir.
L'affi chage indiquant un quart de
carburant restant ou moins a davantage
de segments pour montrer de façon plus
détaillée le niveau de carburant restant.
Le sens de la fl èche ( ) indique que la
trappe de remplissage de carburant est
du côté gauche du véhicule.
Eclairage du tableau de bord
(Sans commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée.
(Avec commande d'éclairage
automatique)
Quand les feux de position sont allumés
avec le contact d'allumage sur ON, la
luminosité de l'éclairage du tableau de
bord est atténuée. Cependant, si le capteur
optique détecte que l'espace environnant
est lumineux, comme lorsque les feux de
position sont allumés pendant la journée,
l'éclairage du tableau de bord n'est pas
réduit.
CX-9_8FD7-FC-16B_Edition3.indb 17CX-9_8FD7-FC-16B_Edition3.indb 172017/02/15 16:19:412017/02/15 16:19:41
Page 180 of 646
4–18
En cours de conduite
Tableau de bord et affi chage
REMARQUE
(Avec commande d'éclairage
automatique)
Lorsque le contacteur est mis sur ON tôt
le matin ou au crépuscule, l'éclairage
du tableau de bord est réduit pendant
quelques secondes, le temps que le
capteur optique détecte la luminosité de
l'espace environnant. Cette réduction de
l'éclairage peut cependant être annulée
une fois la luminosité détectée.
Lorsque les feux de position sont
allumés, le témoin des feux de position
dans le tableau de bord s'allume.
Se référer à Phares à la page 4-49 .
Il est possible de régler la luminosité
de l'éclairage du tableau de bord et des
éclairages du tableau de bord en tournant
le bouton.
En tournant le bouton vers la gauche, la
luminosité diminue. Lorsque le bouton a
été tourné à la position maximale faible
un bip sonore retentira.
En tournant le bouton vers la droite, la
luminosité augmente.
Foncé
Clair
Fonction pour annuler le gradateur
d'éclairage
Il est possible d'annuler le gradateur
d'éclairage en tournant la commande
d'éclairage du tableau de bord vers
la droite jusqu'à ce qu'un bip sonore
retentisse tandis que le tableau de bord
est faiblement illuminé avec le contact
d'allumage sur ON. Annuler le gradateur
d'éclairage si la visibilité du tableau de
bord est réduite due à l'éblouissement de la
luminosité environnante.
REMARQUE
(Avec affi chage multi-informations)
Le gradateur d'éclairage peut être
annulée en appuyant sur la commande
d'éclairage du tableau de bord.
Quand on annule le gradateur
d'éclairage, il est impossible d'atténuer
l'éclairage du tableau de bord même si
les feux de position sont allumés.
Quand on annule le gradateur
d'éclairage, l'écran dans l'affi chage
central passe à l'affi chage constant de
l'écran de jour.
CX-9_8FD7-FC-16B_Edition3.indb 18CX-9_8FD7-FC-16B_Edition3.indb 182017/02/15 16:19:412017/02/15 16:19:41
