Page 131 of 646

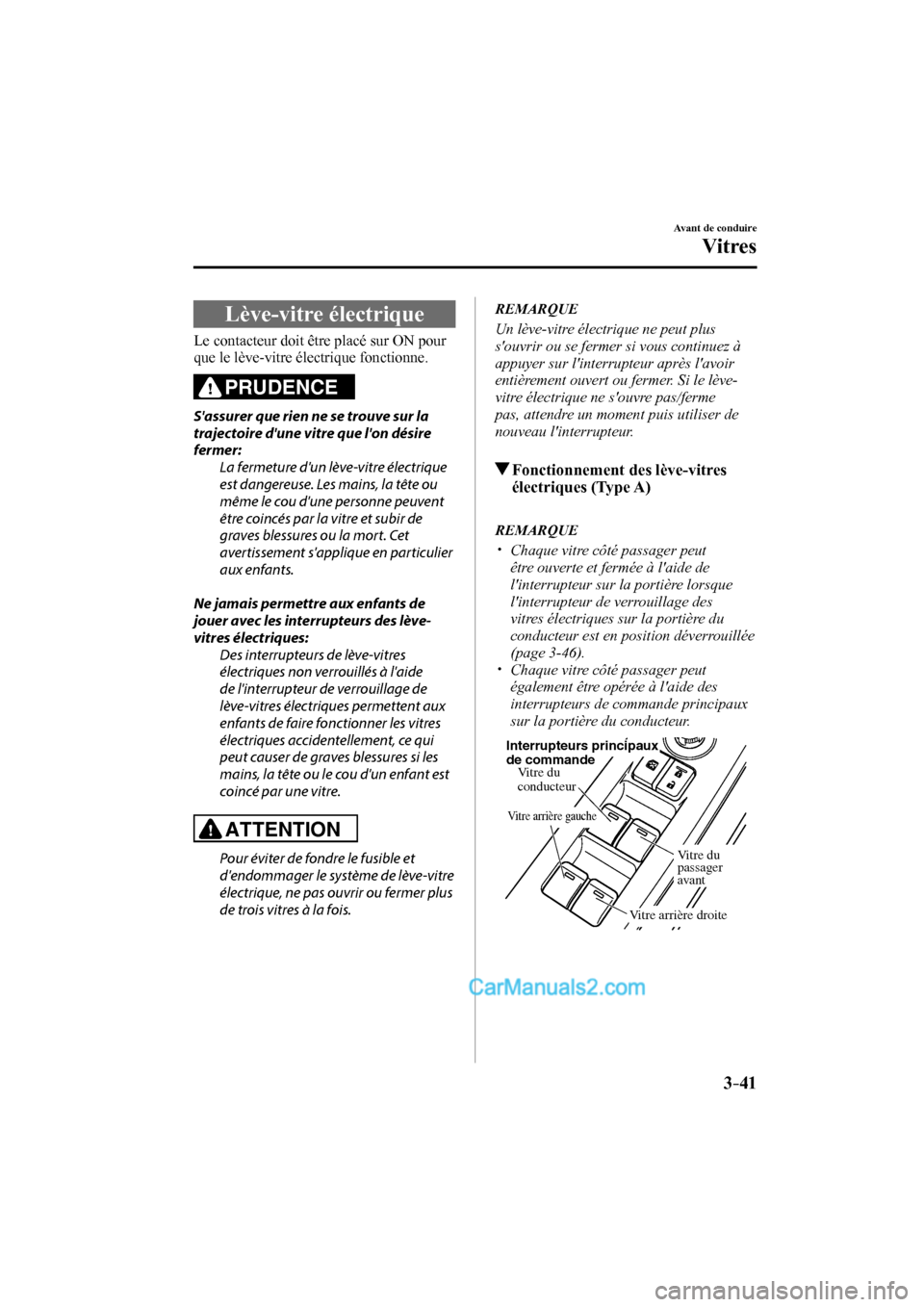

3–41
Avant de conduire
Vitres
Lève-vitre électrique
Le contacteur doit être placé sur ON pour
que le lève-vitre électrique fonctionne.
PRUDENCE
S'assurer que rien ne se trouve sur la
trajectoire d'une vitre que l'on désire
fermer:
La fermeture d'un lève-vitre électrique
est dangereuse. Les mains, la tête ou
même le cou d'une personne peuvent
être coincés par la vitre et subir de
graves blessures ou la mort. Cet
avertissement s'applique en particulier
aux enfants.
Ne jamais permettre aux enfants de
jouer avec les interrupteurs des lève-
vitres électriques:
Des interrupteurs de lève-vitres
électriques non verrouillés à l'aide
de l'interrupteur de verrouillage de
lève-vitres électriques permettent aux
enfants de faire fonctionner les vitres
électriques accidentellement, ce qui
peut causer de graves blessures si les
mains, la tête ou le cou d'un enfant est
coincé par une vitre.
ATTENTION
Pour éviter de fondre le fusible et
d'endommager le système de lève-vitre
électrique, ne pas ouvrir ou fermer plus
de trois vitres à la fois.
REMARQUE
Un lève-vitre électrique ne peut plus
s'ouvrir ou se fermer si vous continuez à
appuyer sur l'interrupteur après l'avoir
entièrement ouvert ou fermer. Si le lève-
vitre électrique ne s'ouvre pas/ferme
pas, attendre un moment puis utiliser de
nouveau l'interrupteur.
Fonctionnement des lève-vitres
électriques (Type A)
REMARQUE
Chaque vitre côté passager peut
être ouverte et fermée à l'aide de
l'interrupteur sur la portière lorsque
l'interrupteur de verrouillage des
vitres électriques sur la portière du
conducteur est en position déverrouillée
(page 3-46 ).
Chaque vitre côté passager peut
également être opérée à l'aide des
interrupteurs de commande principaux
sur la portière du conducteur.
Vitre arrière gauche
Vitre arrière droiteVitre du
passager
avant
Vitre du
conducteur Interrupteurs principaux
de commande
CX-9_8FD7-FC-16B_Edition3.indb 41CX-9_8FD7-FC-16B_Edition3.indb 412017/02/15 16:19:322017/02/15 16:19:32
Page 132 of 646

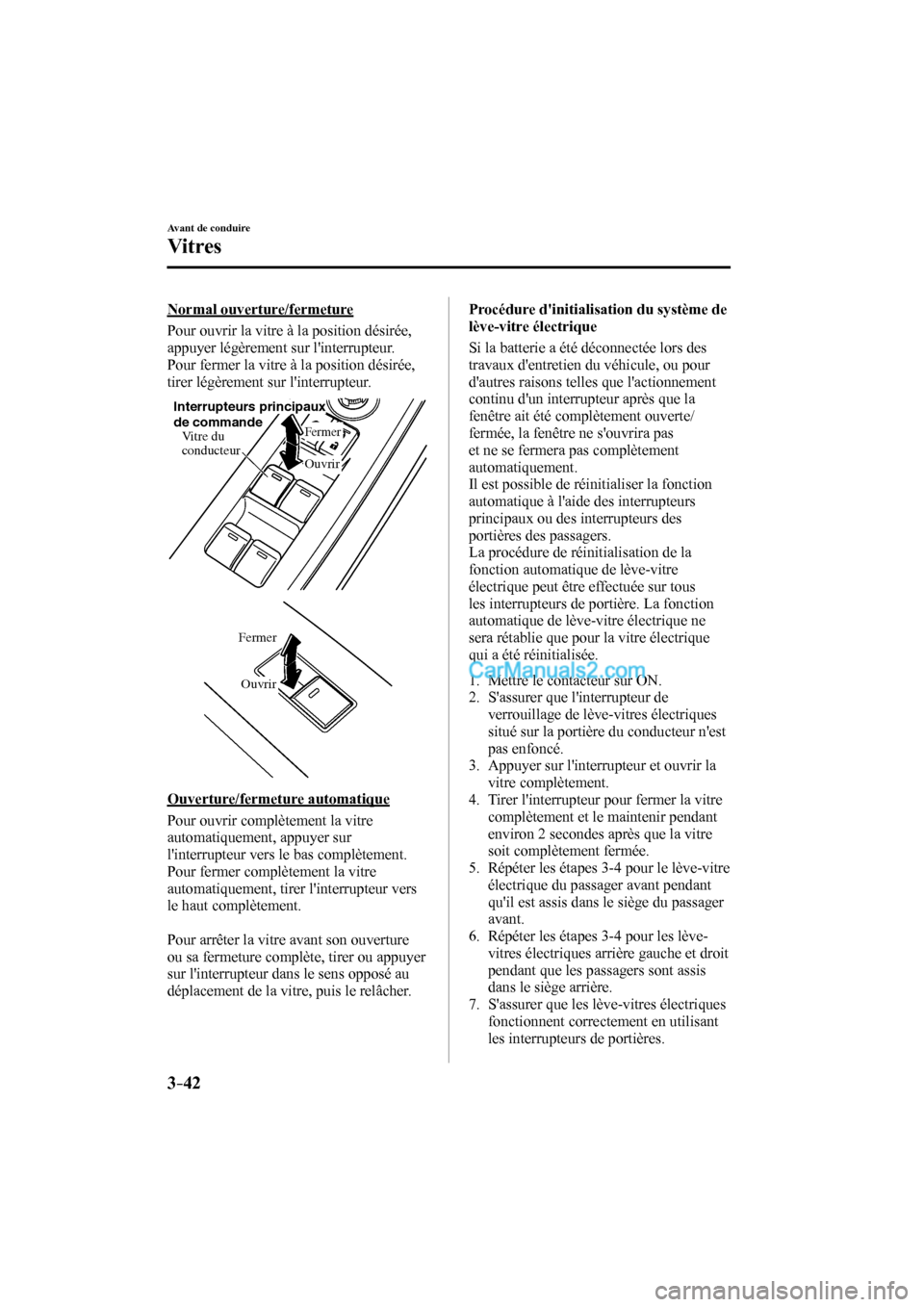

3–42
Avant de conduire
Vitres
Normal ouverture/fermeture
Pour ouvrir la vitre à la position désirée,
appuyer légèrement sur l'interrupteur.
Pour fermer la vitre à la position désirée,
tirer légèrement sur l'interrupteur.
Vitre du
conducteur
Ouvrir
Fermer
Interrupteurs principaux
de commande
Ouvrir Fermer
Ouverture/fermeture automatique
Pour ouvrir complètement la vitre
automatiquement, appuyer sur
l'interrupteur vers le bas complètement.
Pour fermer complètement la vitre
automatiquement, tirer l'interrupteur vers
le haut complètement.
Pour arrêter la vitre avant son ouverture
ou sa fermeture complète, tirer ou appuyer
sur l'interrupteur dans le sens opposé au
déplacement de la vitre, puis le relâcher. Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée, la fenêtre ne s'ouvrira pas
et ne se fermera pas complètement
automatiquement.
Il est possible de réinitialiser la fonction
automatique à l'aide des interrupteurs
principaux ou des interrupteurs des
portières des passagers.
La procédure de réinitialisation de la
fonction automatique de lève-vitre
électrique peut être effectuée sur tous
les interrupteurs de portière. La fonction
automatique de lève-vitre électrique ne
sera rétablie que pour la vitre électrique
qui a été réinitialisée.
1. Mettre le contacteur sur ON.
2. S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la
vitre complètement.
4. Tirer l'interrupteur pour fermer la vitre
complètement et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.
5. Répéter les étapes 3-4 pour le lève-vitre
électrique du passager avant pendant
qu'il est assis dans le siège du passager
avant.
6. Répéter les étapes 3-4 pour les lève-
vitres électriques arrière gauche et droit
pendant que les passagers sont assis
dans le siège arrière.
7. S'assurer que les lève-vitres électriques
fonctionnent correctement en utilisant
les interrupteurs de portières.
CX-9_8FD7-FC-16B_Edition3.indb 42CX-9_8FD7-FC-16B_Edition3.indb 422017/02/15 16:19:332017/02/15 16:19:33
Page 133 of 646

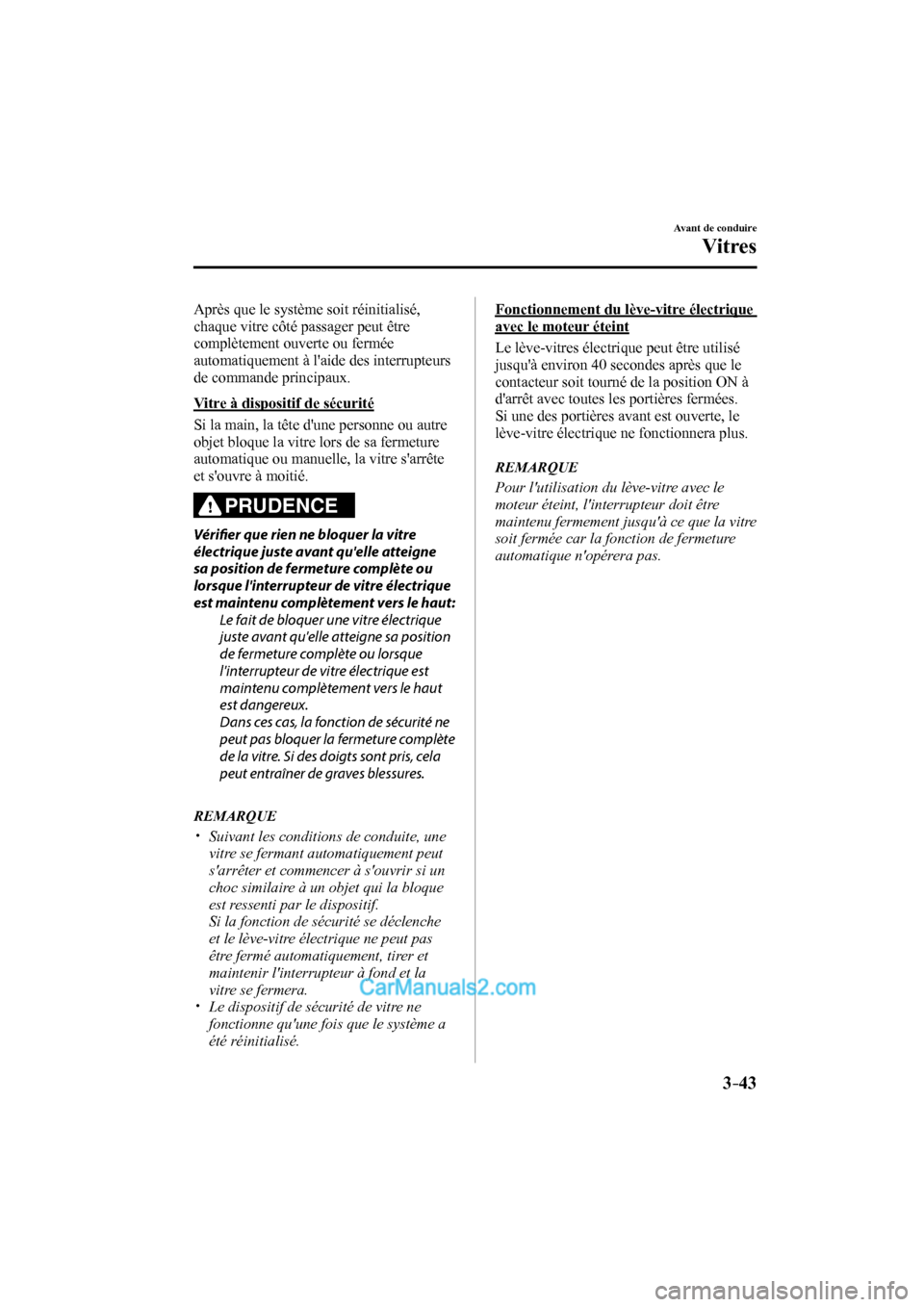

3–43
Avant de conduire
Vitres
Après que le système soit réinitialisé,
chaque vitre côté passager peut être
complètement ouverte ou fermée
automatiquement à l'aide des interrupteurs
de commande principaux.
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique ou manuelle, la vitre s'arrête
et s'ouvre à moitié.
PRUDENCE
Vérifi er que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu complètement vers le haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa position
de fermeture complète ou lorsque
l'interrupteur de vitre électrique est
maintenu complètement vers le haut
est dangereux.
Dans ces cas, la fonction de sécurité ne
peut pas bloquer la fermeture complète
de la vitre. Si des doigts sont pris, cela
peut entraîner de graves blessures.
REMARQUE
Suivant les conditions de conduite, une
vitre se fermant automatiquement peut
s'arrêter et commencer à s'ouvrir si un
choc similaire à un objet qui la bloque
est ressenti par le dispositif.
Si la fonction de sécurité se déclenche
et le lève-vitre électrique ne peut pas
être fermé automatiquement, tirer et
maintenir l'interrupteur à fond et la
vitre se fermera.
Le dispositif de sécurité de vitre ne
fonctionne qu'une fois que le système a
été réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitres électrique peut être utilisé
jusqu'à environ 40 secondes après que le
contacteur soit tourné de la position ON à
d'arrêt avec toutes les portières fermées.
Si une des portières avant est ouverte, le
lève-vitre électrique ne fonctionnera plus.
REMARQUE
Pour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
CX-9_8FD7-FC-16B_Edition3.indb 43CX-9_8FD7-FC-16B_Edition3.indb 432017/02/15 16:19:332017/02/15 16:19:33
Page 134 of 646
3–44
Avant de conduire
Vitres
Utilisation du lève-vitre électrique
côté conducteur (Type B)
Normal ouverture/fermeture
Pour ouvrir la vitre à la position désirée,
appuyer légèrement sur l'interrupteur.
Pour fermer la vitre à la position désirée,
tirer légèrement sur l'interrupteur.
Vitre du
conducteur
Ouvrir Fermer
Interrupteurs principaux
de commande
Ouverture/fermeture automatique
Pour ouvrir complètement la vitre
automatiquement, enfoncer l'interrupteur
bien à fond, puis le relâcher. La vitre
s'ouvrira alors automatiquement.
Pour fermer complètement la vitre
automatiquement, tirer l'interrupteur à
fond vers le haut, puis le relâcher. La vitre
se fermera alors automatiquement.
Pour arrêter la vitre avant son ouverture
ou sa fermeture complète, tirer ou appuyer
sur l'interrupteur dans le sens opposé au
déplacement de la vitre, puis le relâcher.
Procédure d'initialisation du système de
lève-vitre électrique
Si la batterie a été déconnectée lors des
travaux d'entretien du véhicule, ou pour
d'autres raisons telles que l'actionnement
continu d'un interrupteur après que la
fenêtre ait été complètement ouverte/
fermée, la fenêtre ne s'ouvrira pas
et ne se fermera pas complètement
automatiquement.
La fonction automatique de lève-vitre
électrique ne sera rétablie que pour un
lève-vitre électrique qui a été réinitialisé.
1. Mettre le contacteur sur ON.
2. S'assurer que l'interrupteur de
verrouillage de lève-vitres électriques
situé sur la portière du conducteur n'est
pas enfoncé.
3. Appuyer sur l'interrupteur et ouvrir la
vitre complètement.
4. Tirer l'interrupteur pour fermer la vitre
complètement et le maintenir pendant
environ 2 secondes après que la vitre
soit complètement fermée.
CX-9_8FD7-FC-16B_Edition3.indb 44CX-9_8FD7-FC-16B_Edition3.indb 442017/02/15 16:19:332017/02/15 16:19:33
Page 135 of 646

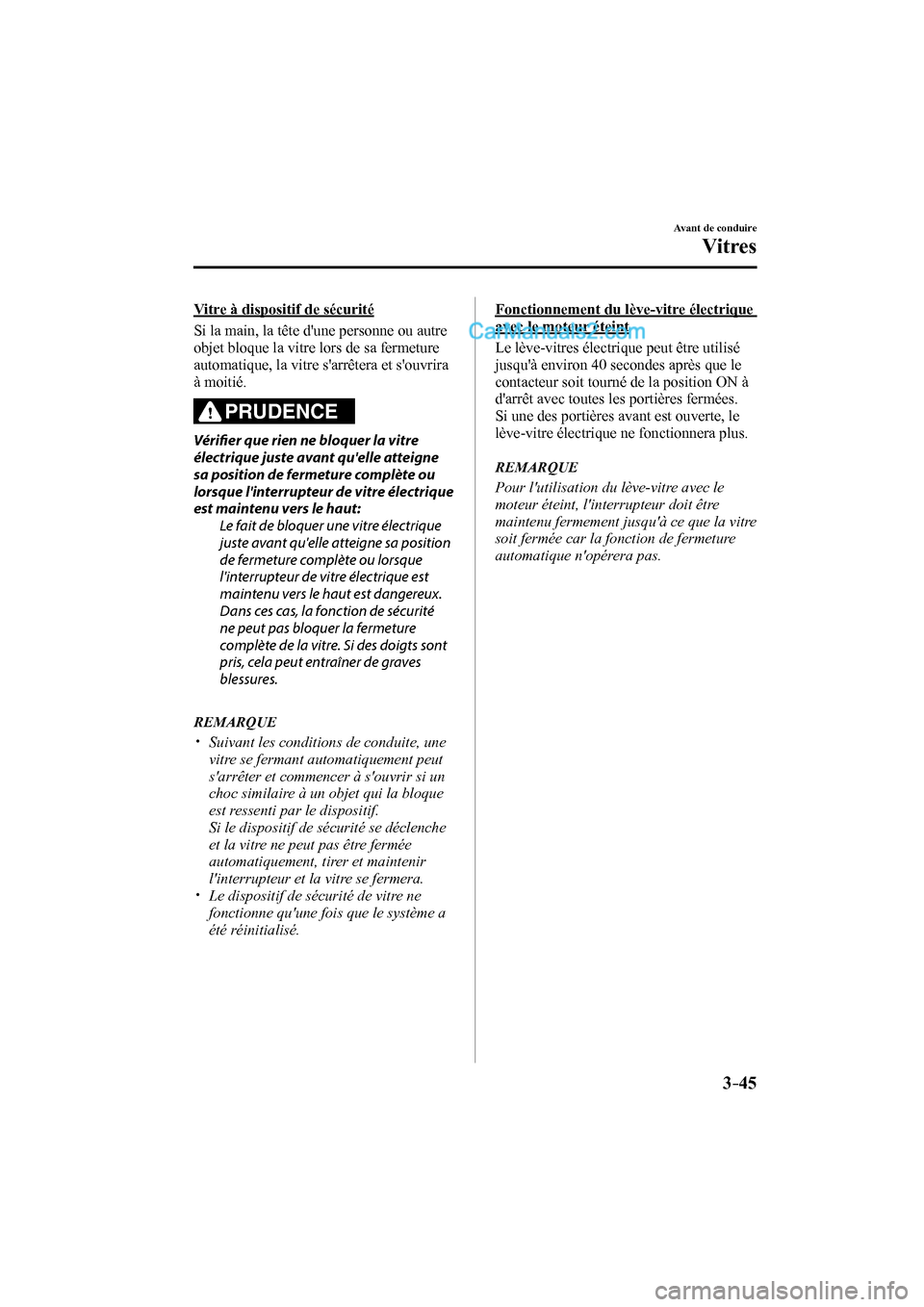

3–45
Avant de conduire
Vitres
Vitre à dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque la vitre lors de sa fermeture
automatique, la vitre s'arrêtera et s'ouvrira
à moitié.
PRUDENCE
Vérifi er que rien ne bloquer la vitre
électrique juste avant qu'elle atteigne
sa position de fermeture complète ou
lorsque l'interrupteur de vitre électrique
est maintenu vers le haut:
Le fait de bloquer une vitre électrique
juste avant qu'elle atteigne sa position
de fermeture complète ou lorsque
l'interrupteur de vitre électrique est
maintenu vers le haut est dangereux.
Dans ces cas, la fonction de sécurité
ne peut pas bloquer la fermeture
complète de la vitre. Si des doigts sont
pris, cela peut entraîner de graves
blessures.
REMARQUE
Suivant les conditions de conduite, une
vitre se fermant automatiquement peut
s'arrêter et commencer à s'ouvrir si un
choc similaire à un objet qui la bloque
est ressenti par le dispositif.
Si le dispositif de sécurité se déclenche
et la vitre ne peut pas être fermée
automatiquement, tirer et maintenir
l'interrupteur et la vitre se fermera.
Le dispositif de sécurité de vitre ne
fonctionne qu'une fois que le système a
été réinitialisé.
Fonctionnement du lève-vitre électrique
avec le moteur éteint
Le lève-vitres électrique peut être utilisé
jusqu'à environ 40 secondes après que le
contacteur soit tourné de la position ON à
d'arrêt avec toutes les portières fermées.
Si une des portières avant est ouverte, le
lève-vitre électrique ne fonctionnera plus.
REMARQUE
Pour l'utilisation du lève-vitre avec le
moteur éteint, l'interrupteur doit être
maintenu fermement jusqu'à ce que la vitre
soit fermée car la fonction de fermeture
automatique n'opérera pas.
CX-9_8FD7-FC-16B_Edition3.indb 45CX-9_8FD7-FC-16B_Edition3.indb 452017/02/15 16:19:332017/02/15 16:19:33
Page 136 of 646

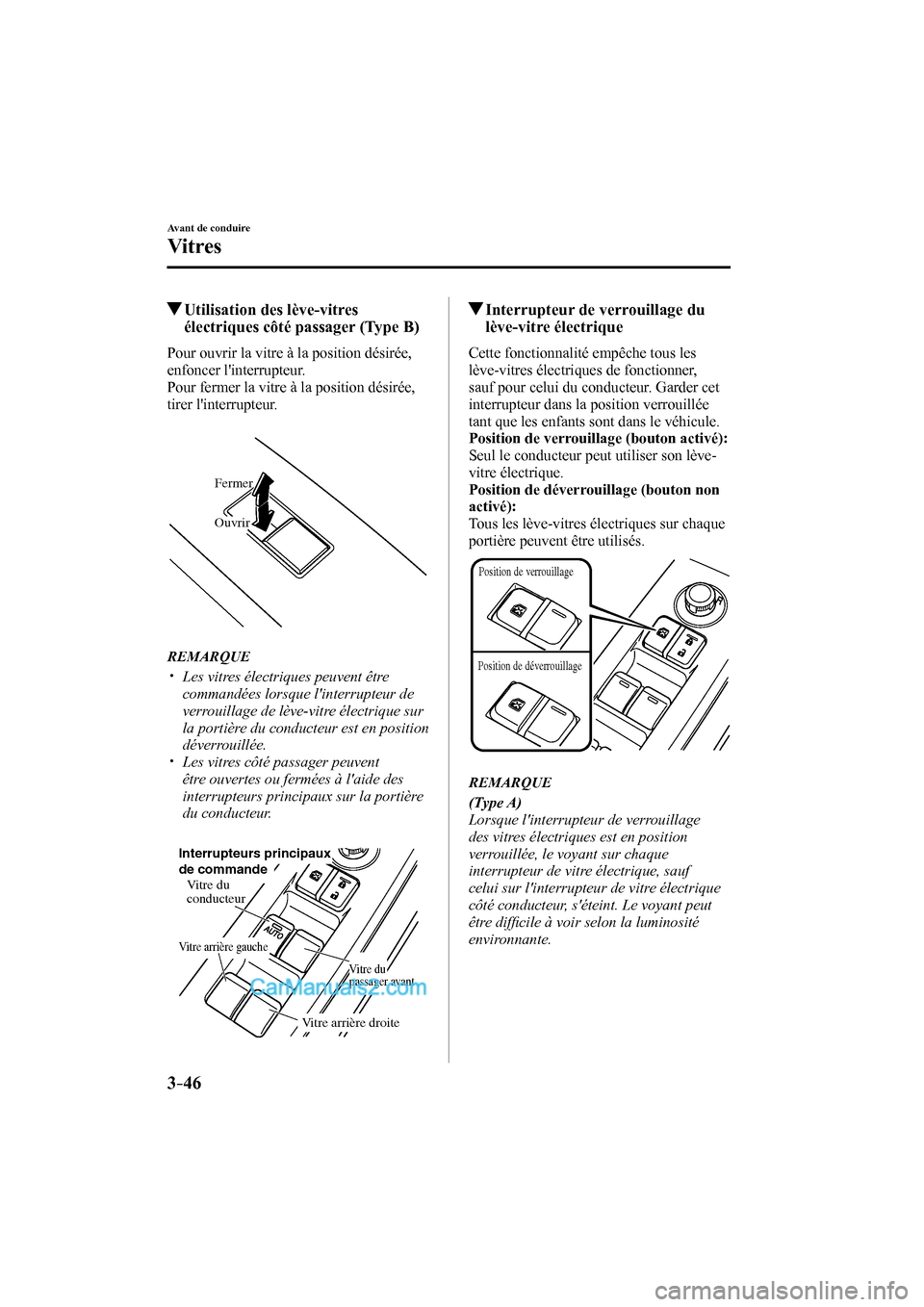

3–46
Avant de conduire
Vitres
Utilisation des lève-vitres
électriques côté passager (Type B)
Pour ouvrir la vitre à la position désirée,
enfoncer l'interrupteur.
Pour fermer la vitre à la position désirée,
tirer l'interrupteur.
Fermer
Ouvrir
REMARQUE
Les vitres électriques peuvent être
commandées lorsque l'interrupteur de
verrouillage de lève-vitre électrique sur
la portière du conducteur est en position
déverrouillée.
Les vitres côté passager peuvent
être ouvertes ou fermées à l'aide des
interrupteurs principaux sur la portière
du conducteur.
Vitre arrière gauche
Vitre arrière droite
Vitre du
passager avant
Vitre du
conducteur Interrupteurs principaux
de commande
Interrupteur de verrouillage du
lève-vitre électrique
Cette fonctionnalité empêche tous les
lève-vitres électriques de fonctionner,
sauf pour celui du conducteur. Garder cet
interrupteur dans la position verrouillée
tant que les enfants sont dans le véhicule.
Position de verrouillage (bouton activé):
Seul le conducteur peut utiliser son lève-
vitre électrique.
Position de déverrouillage (bouton non
activé):
Tous les lève-vitres électriques sur chaque
portière peuvent être utilisés.
Position de verrouillage
Position de déverrouillage
REMARQUE
(Type A)
Lorsque l'interrupteur de verrouillage
des vitres électriques est en position
verrouillée, le voyant sur chaque
interrupteur de vitre électrique, sauf
celui sur l'interrupteur de vitre électrique
côté conducteur, s'éteint. Le voyant peut
être diffi cile à voir selon la luminosité
environnante.
CX-9_8FD7-FC-16B_Edition3.indb 46CX-9_8FD7-FC-16B_Edition3.indb 462017/02/15 16:19:332017/02/15 16:19:33
Page 137 of 646
3–47
Avant de conduire
Vitres
*Certains modèles.

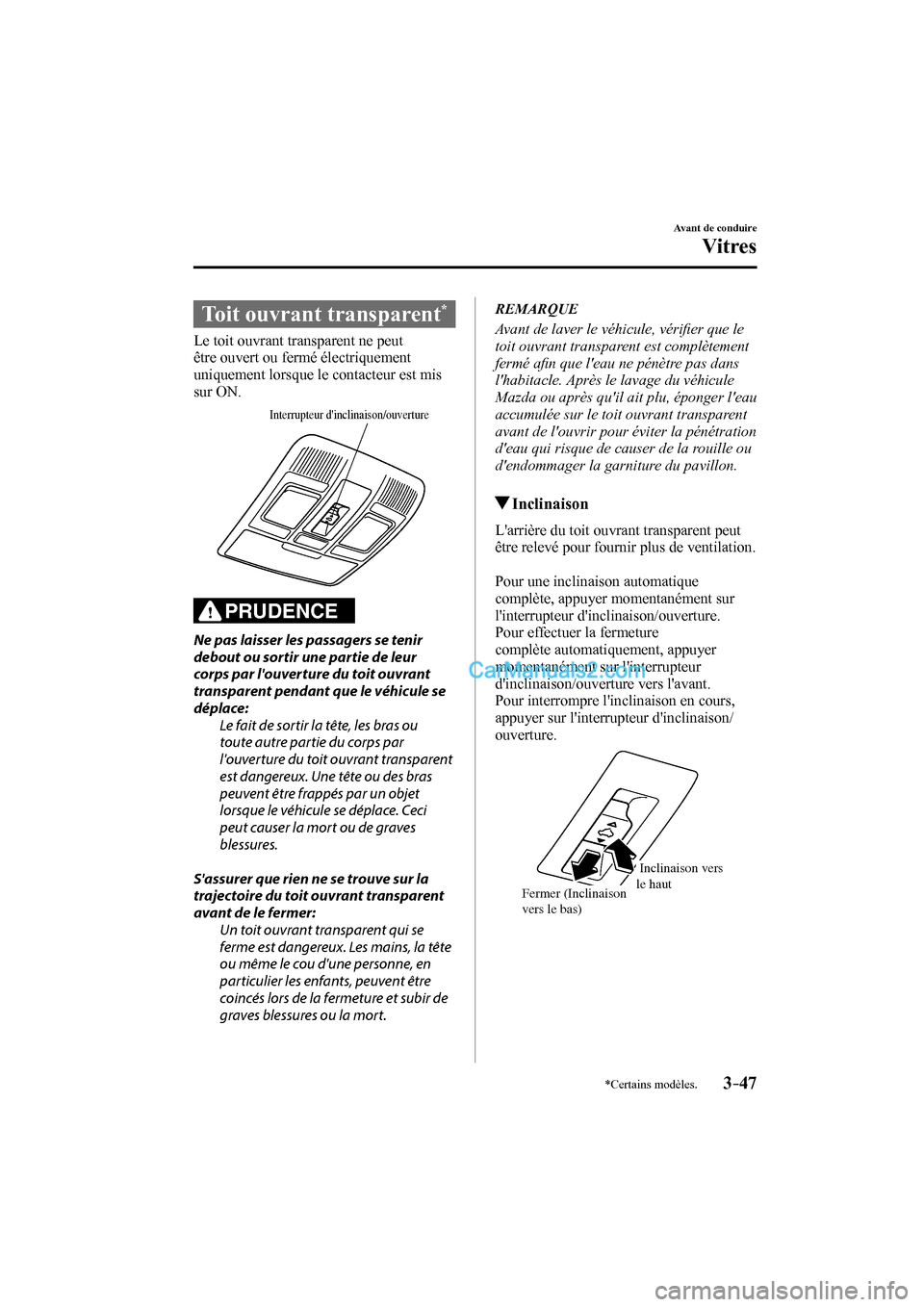

Toit ouvrant transparent *
Le toit ouvrant transparent ne peut
être ouvert ou fermé électriquement
uniquement lorsque le contacteur est mis
sur ON.
Interrupteur d'inclinaison/ouverture
PRUDENCE
Ne pas laisser les passagers se tenir
debout ou sortir une partie de leur
corps par l'ouverture du toit ouvrant
transparent pendant que le véhicule se
déplace:
Le fait de sortir la tête, les bras ou
toute autre partie du corps par
l'ouverture du toit ouvrant transparent
est dangereux. Une tête ou des bras
peuvent être frappés par un objet
lorsque le véhicule se déplace. Ceci
peut causer la mort ou de graves
blessures.
S'assurer que rien ne se trouve sur la
trajectoire du toit ouvrant transparent
avant de le fermer:
Un toit ouvrant transparent qui se
ferme est dangereux. Les mains, la tête
ou même le cou d'une personne, en
particulier les enfants, peuvent être
coincés lors de la fermeture et subir de
graves blessures ou la mort.
REMARQUE
Avant de laver le véhicule, vérifi er que le
toit ouvrant transparent est complètement
fermé afi n que l'eau ne pénètre pas dans
l'habitacle. Après le lavage du véhicule
Mazda ou après qu'il ait plu, éponger l'eau
accumulée sur le toit ouvrant transparent
avant de l'ouvrir pour éviter la pénétration
d'eau qui risque de causer de la rouille ou
d'endommager la garniture du pavillon.
Inclinaison
L'arrière du toit ouvrant transparent peut
être relevé pour fournir plus de ventilation.
Pour une inclinaison automatique
complète, appuyer momentanément sur
l'interrupteur d'inclinaison/ouverture.
Pour effectuer la fermeture
complète automatiquement, appuyer
momentanément sur l'interrupteur
d'inclinaison/ouverture vers l'avant.
Pour interrompre l'inclinaison en cours,
appuyer sur l'interrupteur d'inclinaison/
ouverture.
Fermer (Inclinaison
vers le bas)
Inclinaison vers
le haut
CX-9_8FD7-FC-16B_Edition3.indb 47CX-9_8FD7-FC-16B_Edition3.indb 472017/02/15 16:19:342017/02/15 16:19:34
Page 138 of 646
3–48
Avant de conduire
Vitres

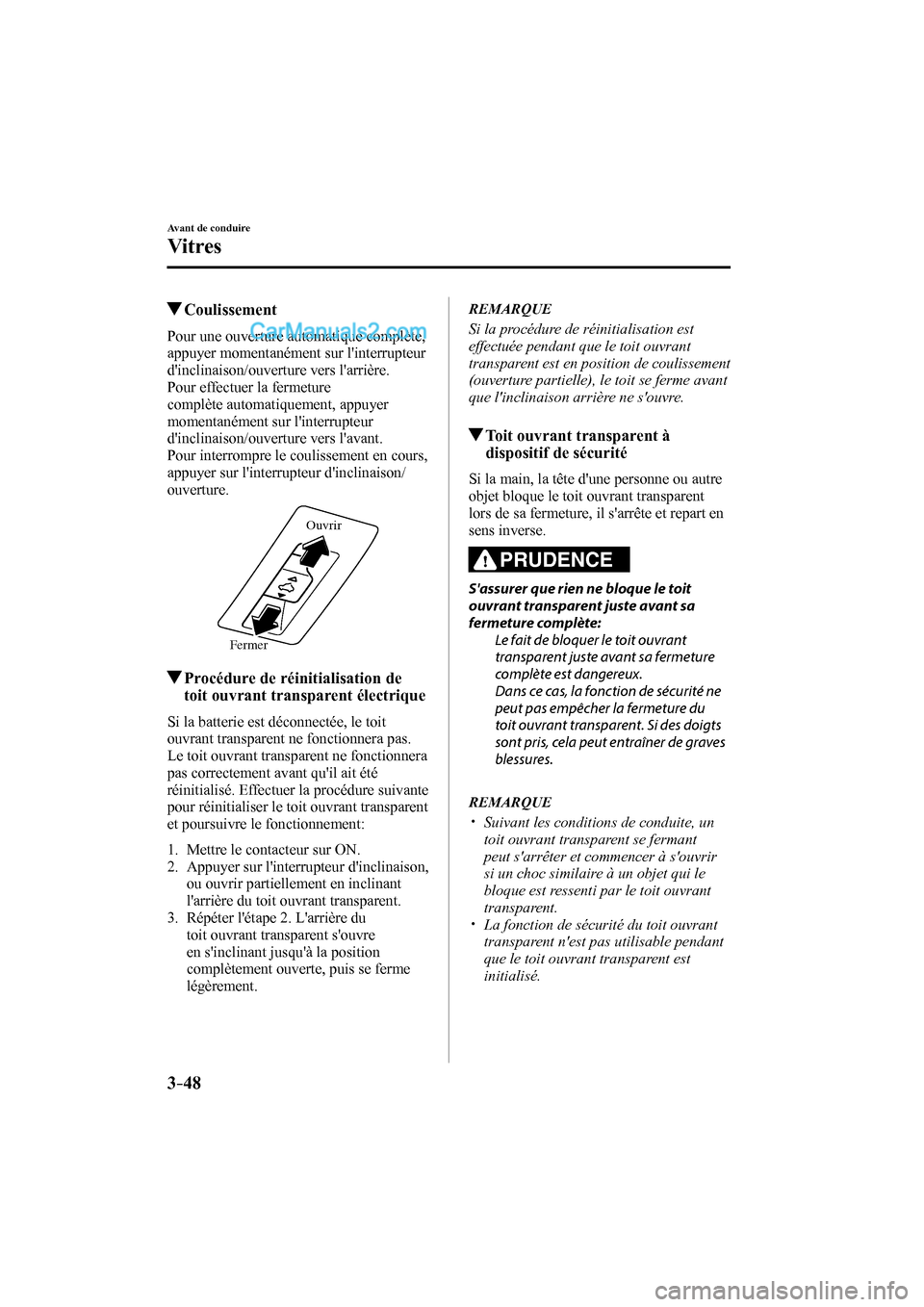

Coulissement
Pour une ouverture automatique complète,
appuyer momentanément sur l'interrupteur
d'inclinaison/ouverture vers l'arrière.
Pour effectuer la fermeture
complète automatiquement, appuyer
momentanément sur l'interrupteur
d'inclinaison/ouverture vers l'avant.
Pour interrompre le coulissement en cours,
appuyer sur l'interrupteur d'inclinaison/
ouverture.
FermerOuvrir
Procédure de réinitialisation de
toit ouvrant transparent électrique
Si la batterie est déconnectée, le toit
ouvrant transparent ne fonctionnera pas.
Le toit ouvrant transparent ne fonctionnera
pas correctement avant qu'il ait été
réinitialisé. Effectuer la procédure suivante
pour réinitialiser le toit ouvrant transparent
et poursuivre le fonctionnement:
1. Mettre le contacteur sur ON.
2. Appuyer sur l'interrupteur d'inclinaison,
ou ouvrir partiellement en inclinant
l'arrière du toit ouvrant transparent.
3. Répéter l'étape 2. L'arrière du
toit ouvrant transparent s'ouvre
en s'inclinant jusqu'à la position
complètement ouverte, puis se ferme
légèrement.
REMARQUE
Si la procédure de réinitialisation est
effectuée pendant que le toit ouvrant
transparent est en position de coulissement
(ouverture partielle), le toit se ferme avant
que l'inclinaison arrière ne s'ouvre.
Toit ouvrant transparent à
dispositif de sécurité
Si la main, la tête d'une personne ou autre
objet bloque le toit ouvrant transparent
lors de sa fermeture, il s'arrête et repart en
sens inverse.
PRUDENCE
S'assurer que rien ne bloque le toit
ouvrant transparent juste avant sa
fermeture complète:
Le fait de bloquer le toit ouvrant
transparent juste avant sa fermeture
complète est dangereux.
Dans ce cas, la fonction de sécurité ne
peut pas empêcher la fermeture du
toit ouvrant transparent. Si des doigts
sont pris, cela peut entraîner de graves
blessures.
REMARQUE
Suivant les conditions de conduite, un
toit ouvrant transparent se fermant
peut s'arrêter et commencer à s'ouvrir
si un choc similaire à un objet qui le
bloque est ressenti par le toit ouvrant
transparent.
La fonction de sécurité du toit ouvrant
transparent n'est pas utilisable pendant
que le toit ouvrant transparent est
initialisé.
CX-9_8FD7-FC-16B_Edition3.indb 48CX-9_8FD7-FC-16B_Edition3.indb 482017/02/15 16:19:342017/02/15 16:19:34
Page 139 of 646
3–49
Avant de conduire
Vitres

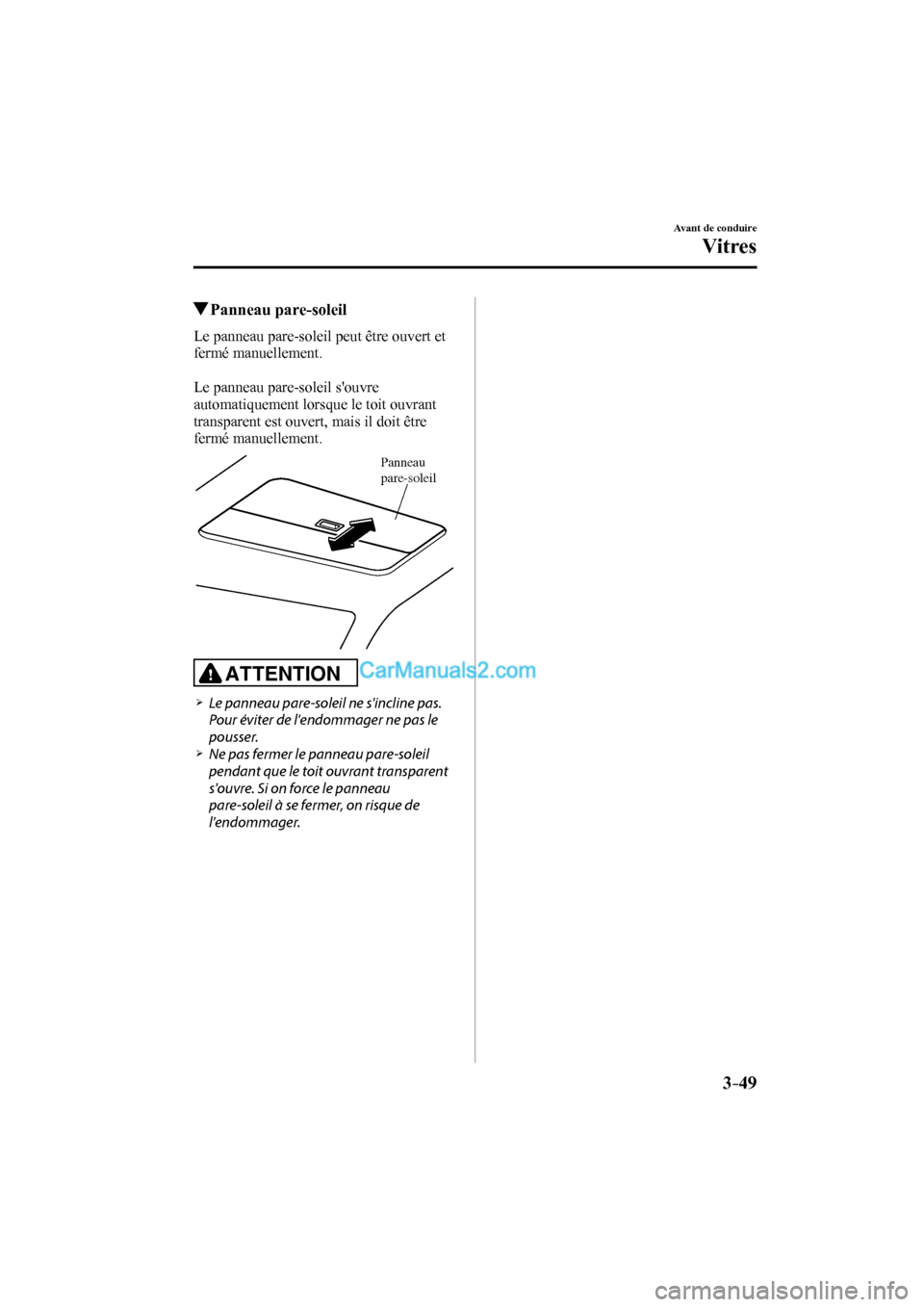

Panneau pare-soleil
Le panneau pare-soleil peut être ouvert et
fermé manuellement.
Le panneau pare-soleil s'ouvre
automatiquement lorsque le toit ouvrant
transparent est ouvert, mais il doit être
fermé manuellement.
Panneau
pare-soleil
ATTENTION
Le panneau pare-soleil ne s'incline pas.
Pour éviter de l'endommager ne pas le
pousser.
Ne pas fermer le panneau pare-soleil
pendant que le toit ouvrant transparent
s'ouvre. Si on force le panneau
pare-soleil à se fermer, on risque de
l'endommager.
CX-9_8FD7-FC-16B_Edition3.indb 49CX-9_8FD7-FC-16B_Edition3.indb 492017/02/15 16:19:342017/02/15 16:19:34
Page 140 of 646
3–50
Avant de conduire
Système de sécurité
Modifi cations et
accessoires additionnels
Mazda ne peut pas garantir le
fonctionnement des systèmes
d'immobilisation et antivol s'il a été
modifi é ou si un accessoire additionnel a
été installé.
ATTENTION
Afi n d'éviter d'endommager le
véhicule, ne pas modifi er le système
ou installer d'accessoire additionnel
sur les systèmes d'immobilisation et
antivol ou sur le véhicule.
Système d'immobilisation
Le système d'immobilisation ne permet
de démarrer le moteur qu'avec une clé
reconnue par le système.
Si quelqu'un essaie de démarrer le moteur
avec une clé non reconnue par le système,
le moteur ne démarrera pas, ce qui aide à
protéger le véhicule contre le vol.
En cas de problème avec le système
d'immobilisation ou la clé, s'adresser à un
concessionnaire agréé Mazda.
ATTENTION
Les équipements radio de ce type sont
réglementés par des lois aux Etats-Unis.
Les changements ou modifi cations non
spécifi quement approuvés par l'entité
responsable de la conformité peuvent
annuler le droit de l'utilisateur de faire
fonctionner cet appareil.
Afi n de ne pas endommager la clé, ne
pas:
Laisser la clé tomber.
Mouiller la clé.
Exposer la clé à des champs
magnétiques.
Exposer la clé à des températures
élevées, dans des endroits au soleil
comme sur le tableau de bord ou sur
le capot.
Si le moteur ne démarre pas à l'aide de la
clé correcte, et que le témoin de sécurité
reste allumé ou clignote, il peut y avoir
un mauvais fonctionnement du système.
S'adresser à un concessionnaire agréé
Mazda.
CX-9_8FD7-FC-16B_Edition3.indb 50CX-9_8FD7-FC-16B_Edition3.indb 502017/02/15 16:19:342017/02/15 16:19:34
