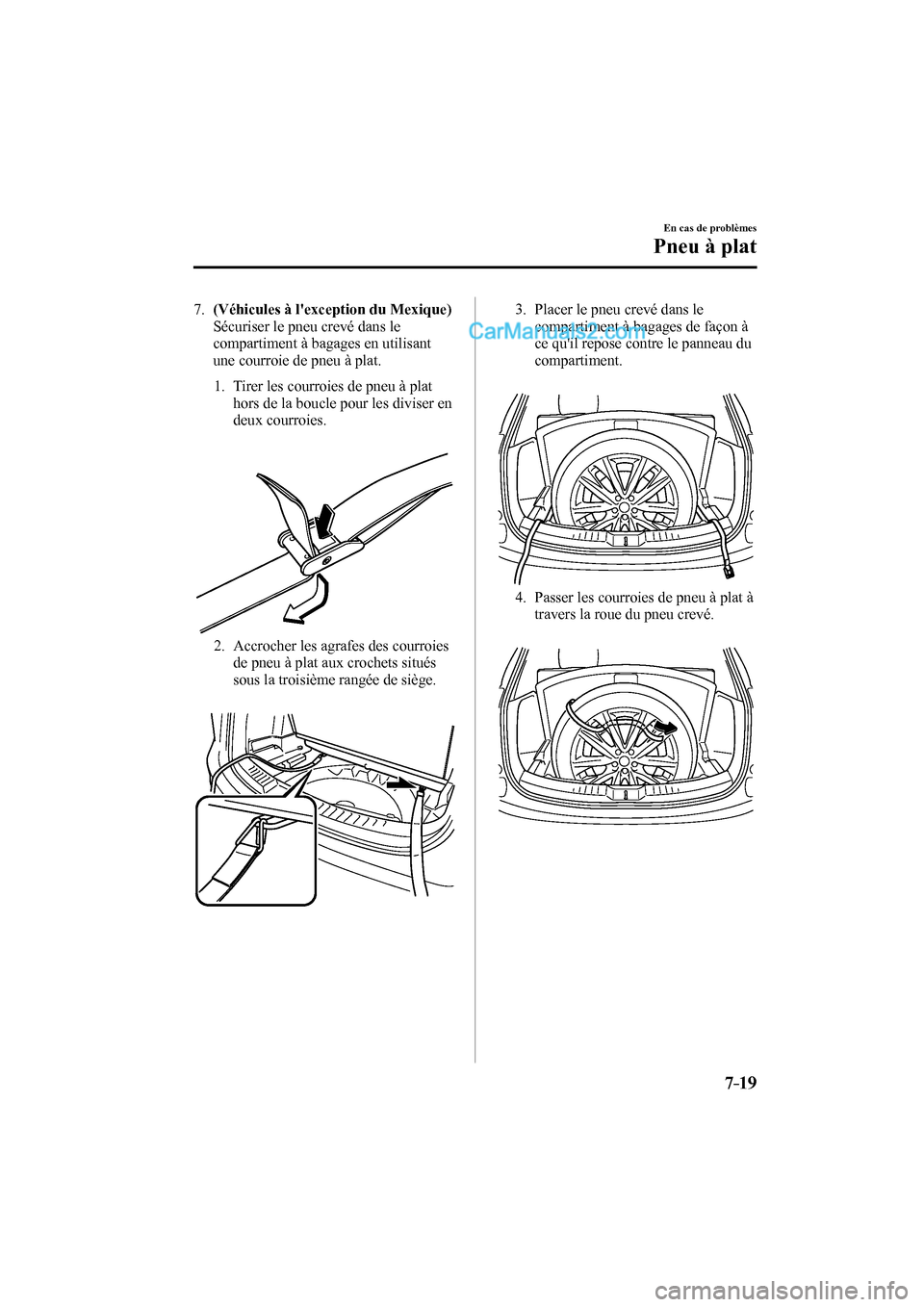

7–19
En cas de problèmes
Pneu à plat
7 . (Véhicules à l'exception du Mexique)
Sécuriser le pneu crevé dans le
compartiment à bagages en utilisant
une courroie de pneu à plat.

1. Tirer les courroies de pneu à plat
hors de la boucle pour les diviser en
deux courroies.



2. Accrocher les agrafes des courroies
de pneu à plat aux crochets situés
sous la troisième rangée de siège.


3. Placer le pneu crevé dans le
compartiment à bagages de façon à
ce qu'il repose contre le panneau du
compartiment.



4. Passer les courroies de pneu à plat à
travers la roue du pneu crevé.



CX-9_8FD7-FC-16B_Edition3.indb 19CX-9_8FD7-FC-16B_Edition3.indb 192017/02/15 16:21:072017/02/15 16:21:07

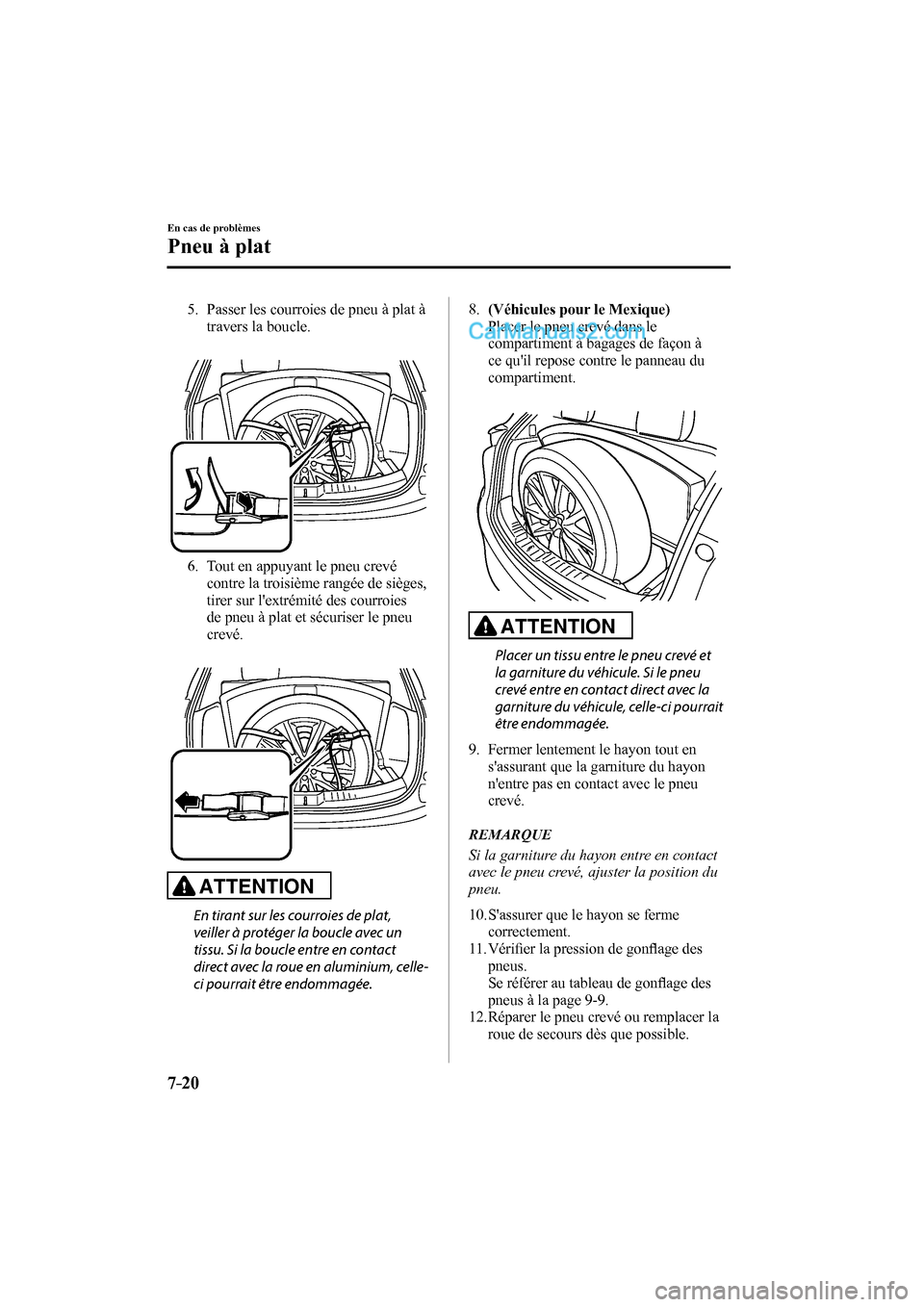

7–20
En cas de problèmes
Pneu à plat
5. Passer les courroies de pneu à plat à
travers la boucle.



6. Tout en appuyant le pneu crevé
contre la troisième rangée de sièges,
tirer sur l'extrémité des courroies
de pneu à plat et sécuriser le pneu
crevé.



ATTENTION
En tirant sur les courroies de plat,
veiller à protéger la boucle avec un
tissu. Si la boucle entre en contact
direct avec la roue en aluminium, celle-
ci pourrait être endommagée.

8 . (Véhicules pour le Mexique)
Placer le pneu crevé dans le
compartiment à bagages de façon à
ce qu'il repose contre le panneau du
compartiment.



ATTENTION
Placer un tissu entre le pneu crevé et
la garniture du véhicule. Si le pneu
crevé entre en contact direct avec la
garniture du véhicule, celle-ci pourrait
être endommagée.

9. Fermer lentement le hayon tout en
s'assurant que la garniture du hayon
n'entre pas en contact avec le pneu
crevé.
REMARQUE
Si la garniture du hayon entre en contact
avec le pneu crevé, ajuster la position du
pneu.

10. S'assurer que le hayon se ferme
correctement.
11. Vérifi er la pression de gonfl age des
pneus.
Se référer au tableau de gonfl age des
pneus à la page 9-9 .
12. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.

CX-9_8FD7-FC-16B_Edition3.indb 20CX-9_8FD7-FC-16B_Edition3.indb 202017/02/15 16:21:082017/02/15 16:21:08

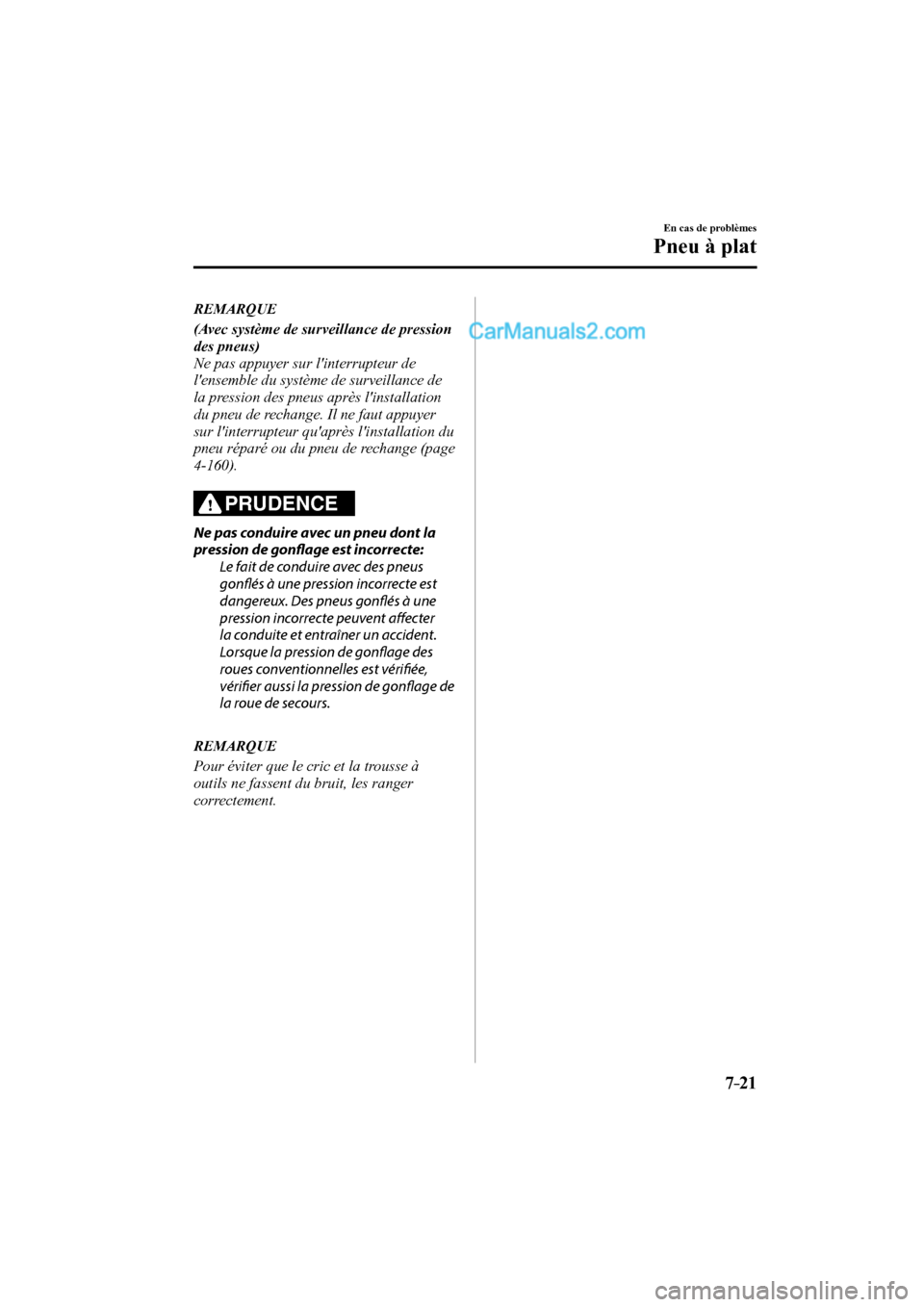

7–21
En cas de problèmes
Pneu à plat
REMARQUE
(Avec système de surveillance de pression
des pneus)
Ne pas appuyer sur l'interrupteur de
l'ensemble du système de surveillance de
la pression des pneus après l'installation
du pneu de rechange. Il ne faut appuyer
sur l'interrupteur qu'après l'installation du
pneu réparé ou du pneu de rechange (page
4-160 ).

PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonfl age est incorrecte:
Le fait de conduire avec des pneus
gonfl és à une pression incorrecte est
dangereux. Des pneus gonfl és à une
pression incorrecte peuvent aff ecter
la conduite et entraîner un accident.
Lorsque la pression de gonfl age des
roues conventionnelles est vérifi ée,
vérifi er aussi la pression de gonfl age de
la roue de secours.

REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.

CX-9_8FD7-FC-16B_Edition3.indb 21CX-9_8FD7-FC-16B_Edition3.indb 212017/02/15 16:21:082017/02/15 16:21:08

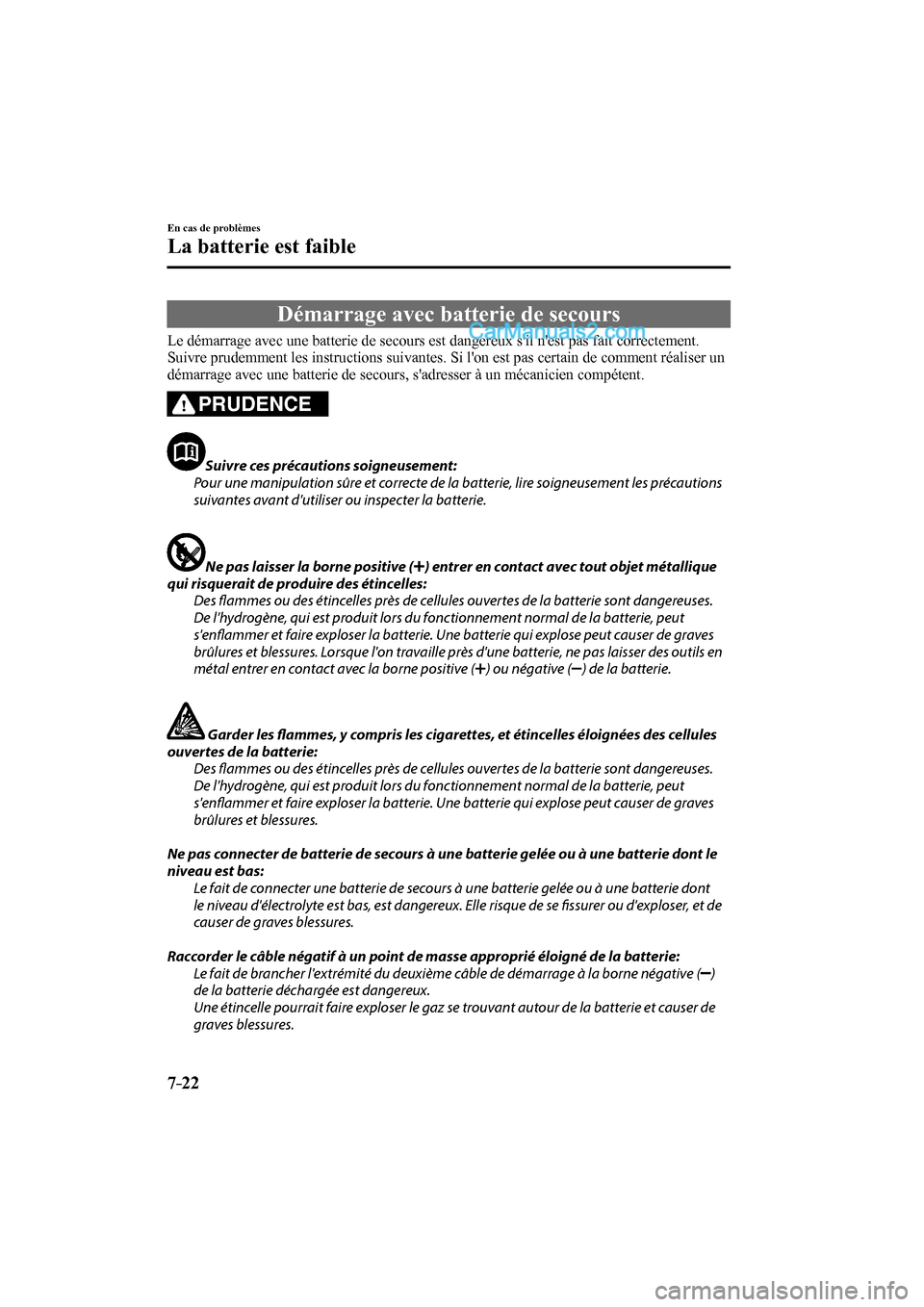

7–22
En cas de problèmes
La batterie est faible
Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser un
démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les précautions
suivantes avant d'utiliser ou inspecter la batterie.


Ne pas laisser la borne positive ( ) entrer en contact avec tout objet métallique
qui risquerait de produire des étincelles:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne pas laisser des outils en
métal entrer en contact avec la borne positive (
) ou négative ( ) de la batterie.


Garder les fl ammes, y compris les cigarettes, et étincelles éloignées des cellules
ouvertes de la batterie:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures.

Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie dont
le niveau d'électrolyte est bas, est dangereux. Elle risque de se fi ssurer ou d'exploser, et de
causer de graves blessures.

Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative (
)
de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer de
graves blessures.

CX-9_8FD7-FC-16B_Edition3.indb 22CX-9_8FD7-FC-16B_Edition3.indb 222017/02/15 16:21:082017/02/15 16:21:08

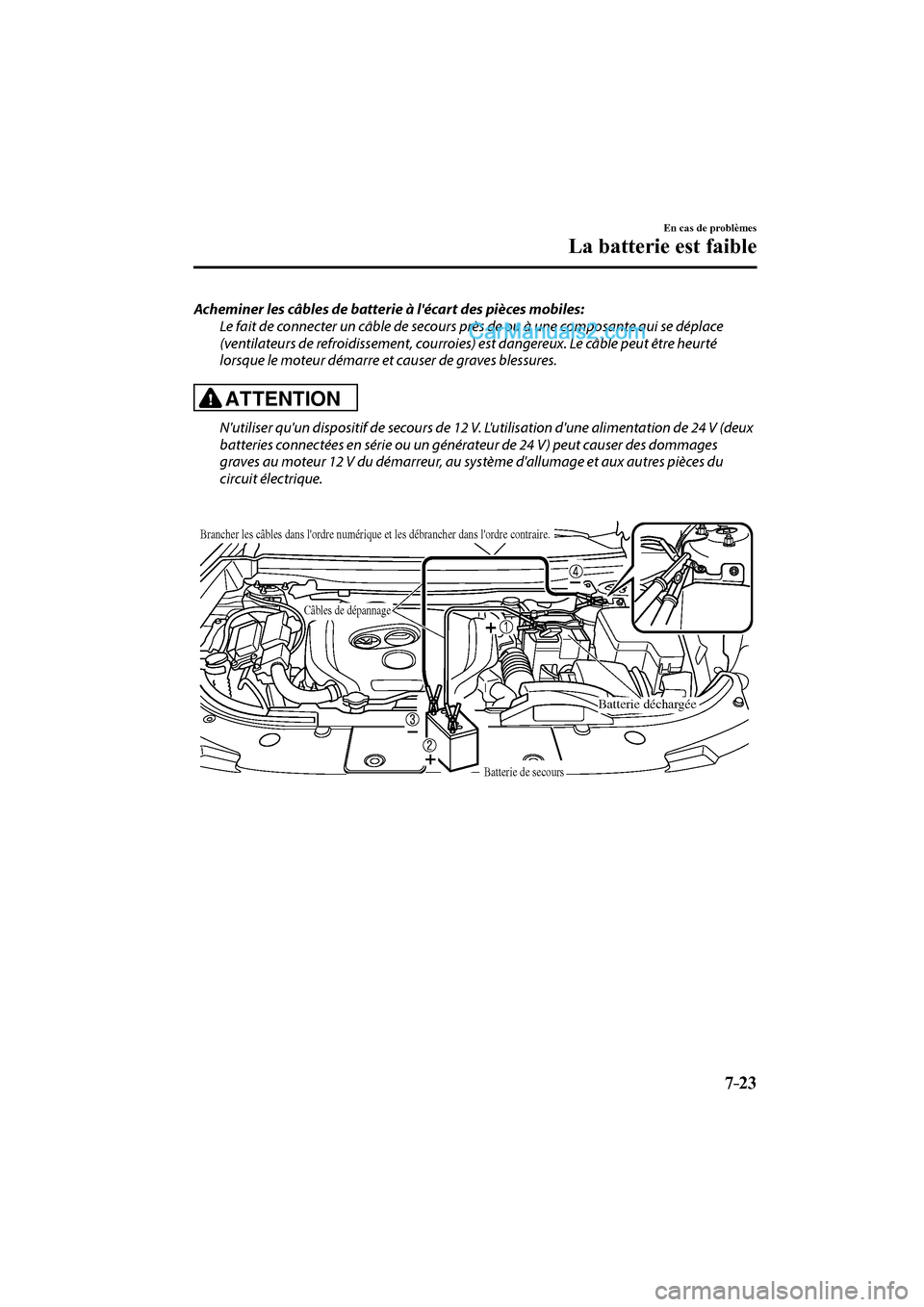

7–23
En cas de problèmes
La batterie est faible
Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.

ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V (deux
batteries connectées en série ou un générateur de 24 V) peut causer des dommages
graves au moteur 12 V du démarreur, au système d'allumage et aux autres pièces du
circuit électrique.



Brancher les câbles dans l'ordre numérique et les débrancher dans l'ordre contraire.
Câbles de dépannage
Batterie de secours
Batterie déchargée

CX-9_8FD7-FC-16B_Edition3.indb 23CX-9_8FD7-FC-16B_Edition3.indb 232017/02/15 16:21:082017/02/15 16:21:08

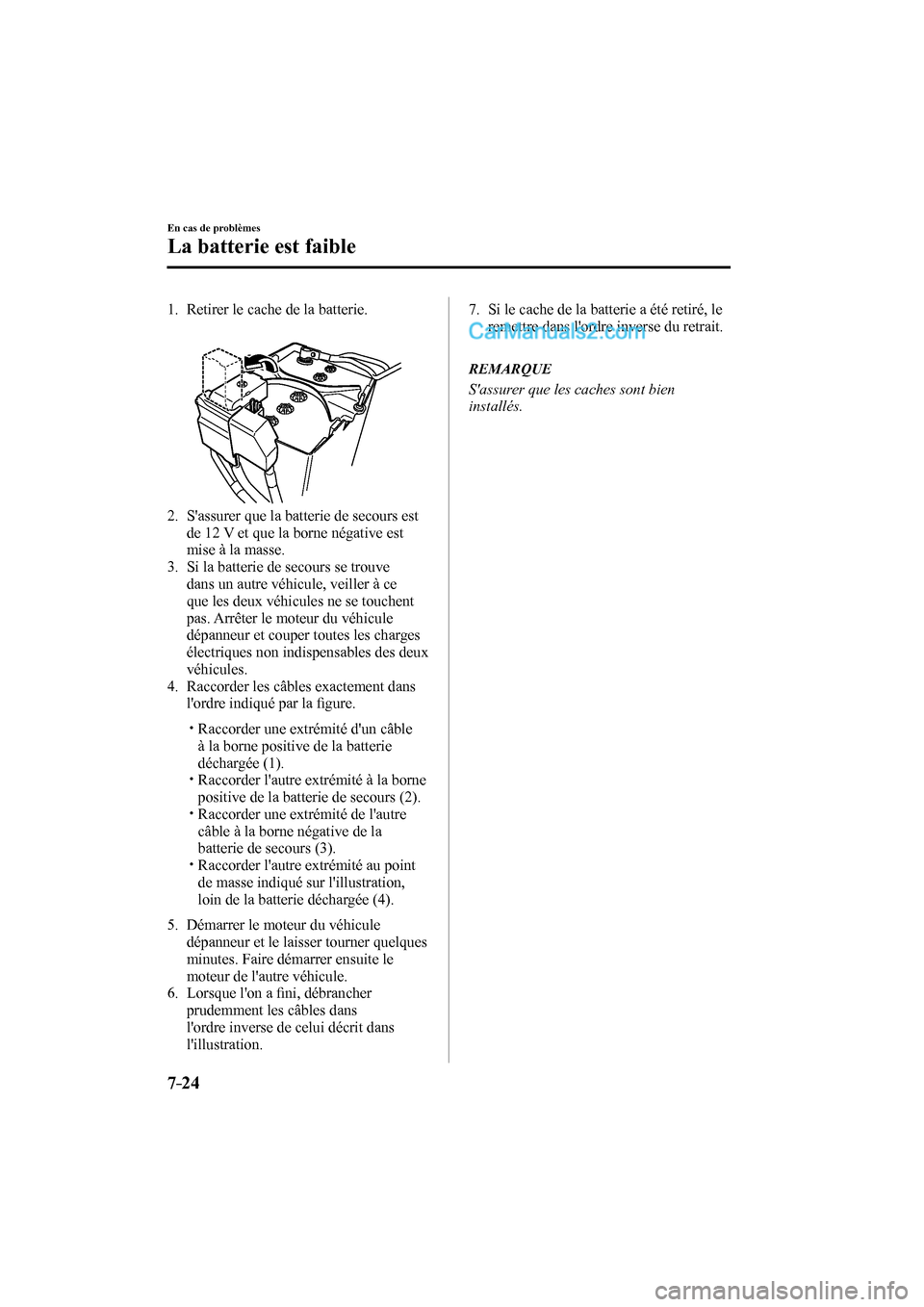

7–24
En cas de problèmes
La batterie est faible
1. Retirer le cache de la batterie.



2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse.
3. Si la batterie de secours se trouve
dans un autre véhicule, veiller à ce
que les deux véhicules ne se touchent
pas. Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des deux
véhicules.
4. Raccorder les câbles exactement dans
l'ordre indiqué par la fi gure.




 Raccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
 


 Raccorder l'autre extrémité à la borne
positive de la batterie de secours (2).
 


 Raccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
 


 Raccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).

5. Démarrer le moteur du véhicule
dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fi ni, débrancher
prudemment les câbles dans
l'ordre inverse de celui décrit dans
l'illustration. 7. Si le cache de la batterie a été retiré, le
remettre dans l'ordre inverse du retrait.

REMARQUE
S'assurer que les caches sont bien
installés.

CX-9_8FD7-FC-16B_Edition3.indb 24CX-9_8FD7-FC-16B_Edition3.indb 242017/02/15 16:21:092017/02/15 16:21:09

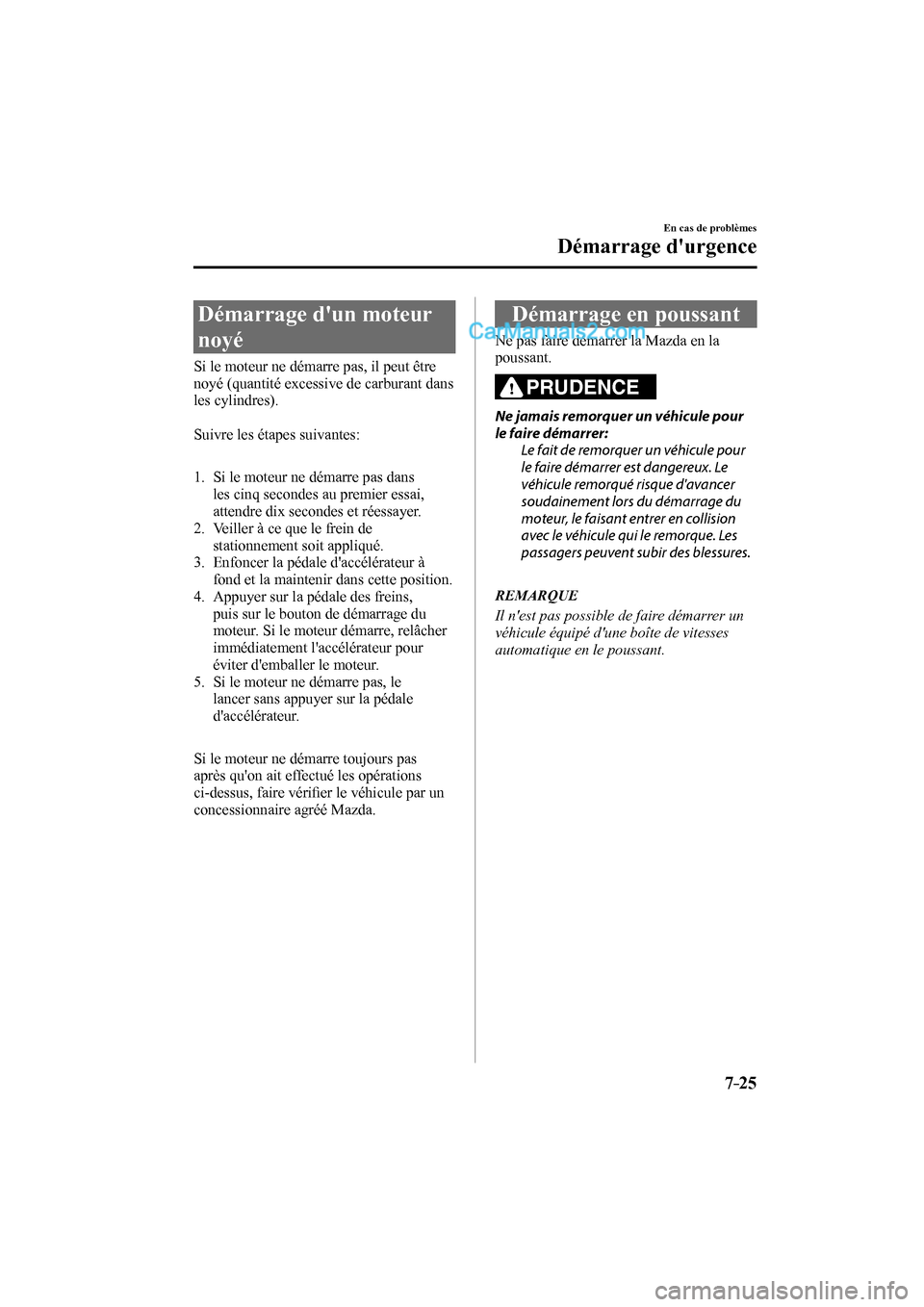

7–25
En cas de problèmes
Démarrage d'urgence
Démarrage d'un moteur
noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant dans
les cylindres).

Suivre les étapes suivantes:


1. Si le moteur ne démarre pas dans
les cinq secondes au premier essai,
attendre dix secondes et réessayer.
2. Veiller à ce que le frein de
stationnement soit appliqué.
3. Enfoncer la pédale d'accélérateur à
fond et la maintenir dans cette position.
4. Appuyer sur la pédale des freins,
puis sur le bouton de démarrage du
moteur. Si le moteur démarre, relâcher
immédiatement l'accélérateur pour
éviter d'emballer le moteur.
5. Si le moteur ne démarre pas, le
lancer sans appuyer sur la pédale
d'accélérateur.


Si le moteur ne démarre toujours pas
après qu'on ait effectué les opérations
ci-dessus, faire vérifi er le véhicule par un
concessionnaire agréé Mazda.
Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
PRUDENCE
Ne jamais remorquer un véhicule pour
le faire démarrer:
Le fait de remorquer un véhicule pour
le faire démarrer est dangereux. Le
véhicule remorqué risque d'avancer
soudainement lors du démarrage du
moteur, le faisant entrer en collision
avec le véhicule qui le remorque. Les
passagers peuvent subir des blessures.

REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.

CX-9_8FD7-FC-16B_Edition3.indb 25CX-9_8FD7-FC-16B_Edition3.indb 252017/02/15 16:21:092017/02/15 16:21:09

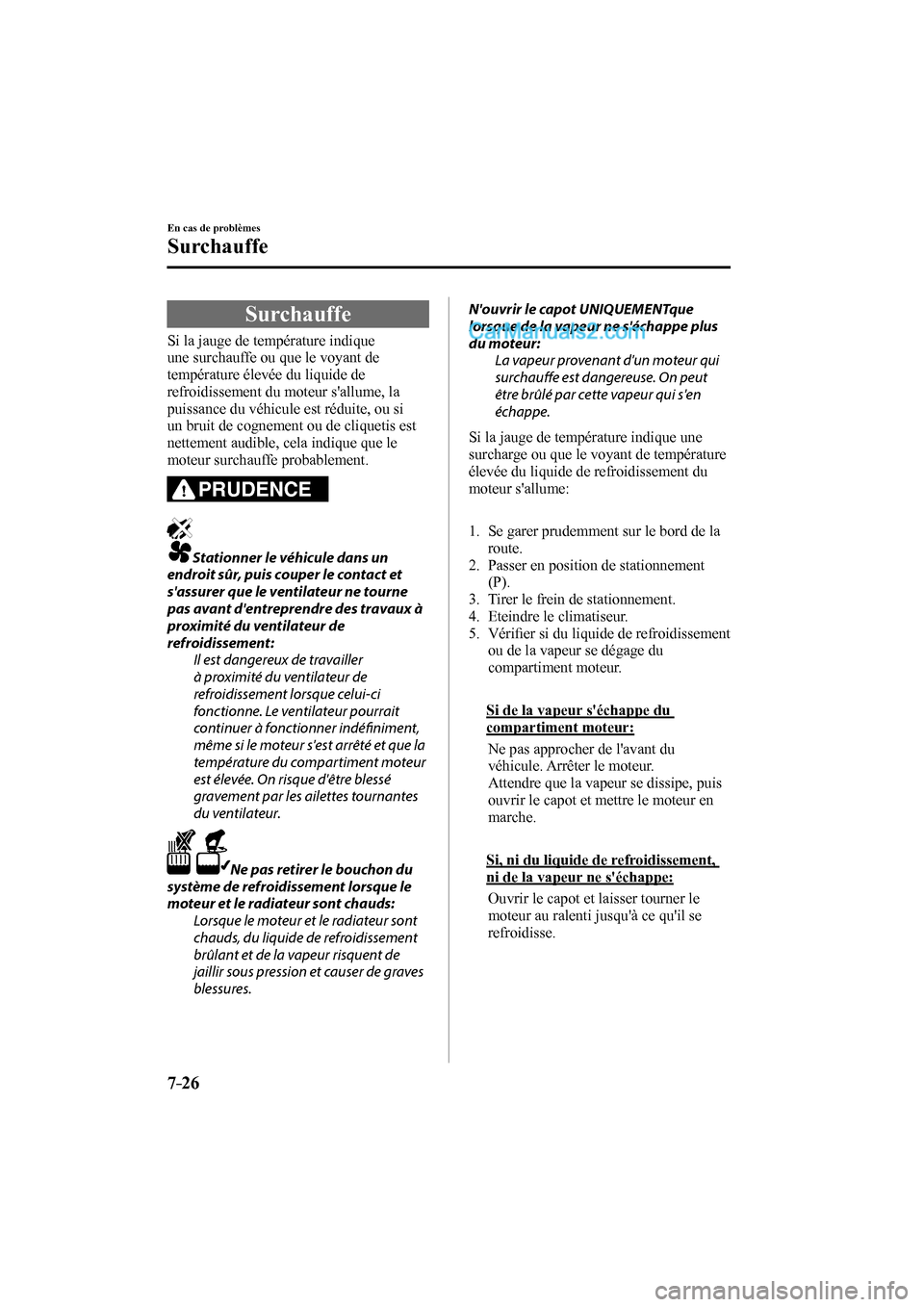

7–26
En cas de problèmes
Surchauffe
Surchauffe
Si la jauge de température indique
une surchauffe ou que le voyant de
température élevée du liquide de
refroidissement du moteur s'allume, la
puissance du véhicule est réduite, ou si
un bruit de cognement ou de cliquetis est
nettement audible, cela indique que le
moteur surchauffe probablement.
PRUDENCE
Stationner le véhicule dans un
endroit sûr, puis couper le contact et
s'assurer que le ventilateur ne tourne
pas avant d'entreprendre des travaux à
proximité du ventilateur de
refroidissement:
Il est dangereux de travailler
à proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfi niment,
même si le moteur s'est arrêté et que la
température du compartiment moteur
est élevée. On risque d'être blessé
gravement par les ailettes tournantes
du ventilateur.

Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de graves
blessures.

N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauff e est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.

Si la jauge de température indique une
surcharge ou que le voyant de température
élevée du liquide de refroidissement du
moteur s'allume:


1. Se garer prudemment sur le bord de la
route.
2. Passer en position de stationnement
(P).
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifi er si du liquide de refroidissement
ou de la vapeur se dégage du
compartiment moteur.

Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.

Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
CX-9_8FD7-FC-16B_Edition3.indb 26CX-9_8FD7-FC-16B_Edition3.indb 262017/02/15 16:21:092017/02/15 16:21:09

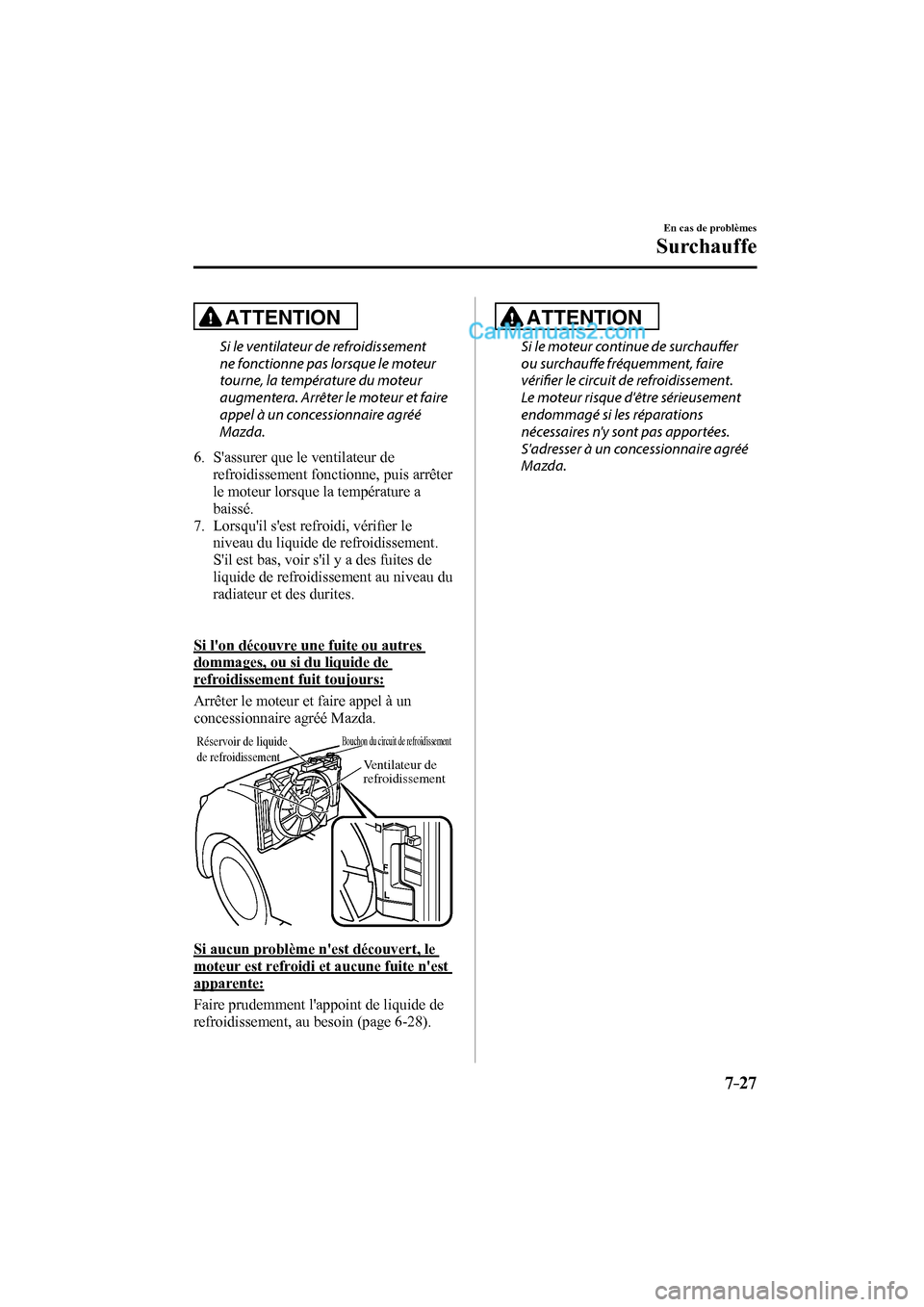

7–27
En cas de problèmes
Surchauffe
ATTENTION
Si le ventilateur de refroidissement
ne fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.

6. S'assurer que le ventilateur de
refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifi er le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.


Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.

Bouchon du circuit de refroidissementRéservoir de liquide
de refroidissement
Ventilateur de
refroidissement

Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-28 ).
ATTENTION
Si le moteur continue de surchauff er
ou surchauff e fréquemment, faire
vérifi er le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire agréé
Mazda.

CX-9_8FD7-FC-16B_Edition3.indb 27CX-9_8FD7-FC-16B_Edition3.indb 272017/02/15 16:21:092017/02/15 16:21:09

7–28
En cas de problèmes
Remorquage d'urgence
Description du remorquage
Nous recommandons de faire appel à
un concessionnaire agréé Mazda ou à
un service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.

Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules
AWD, pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et locales
doivent être respectées.

Chariots porte-roues


Un véhicule à 2WD doit être remorqué
avec les roues motrices (roues avant)
soulevées du sol. Si cela n'est pas possible
en raison de dommages excessifs ou autres
conditions, utiliser des chariots porte-
roues.

Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.

Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de
AWD avec les roues avant ou arrière
au sol est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut se
déporter par rapport à la dépanneuse
et causer un accident. Si le mécanisme
d'entraînement a été endommagé,
transporter le véhicule sur un camion à
plate-forme.


CX-9_8FD7-FC-16B_Edition3.indb 28CX-9_8FD7-FC-16B_Edition3.indb 282017/02/15 16:21:092017/02/15 16:21:09
