MAZDA MODEL CX-9 2016 Manuel du propriétaire (in French)

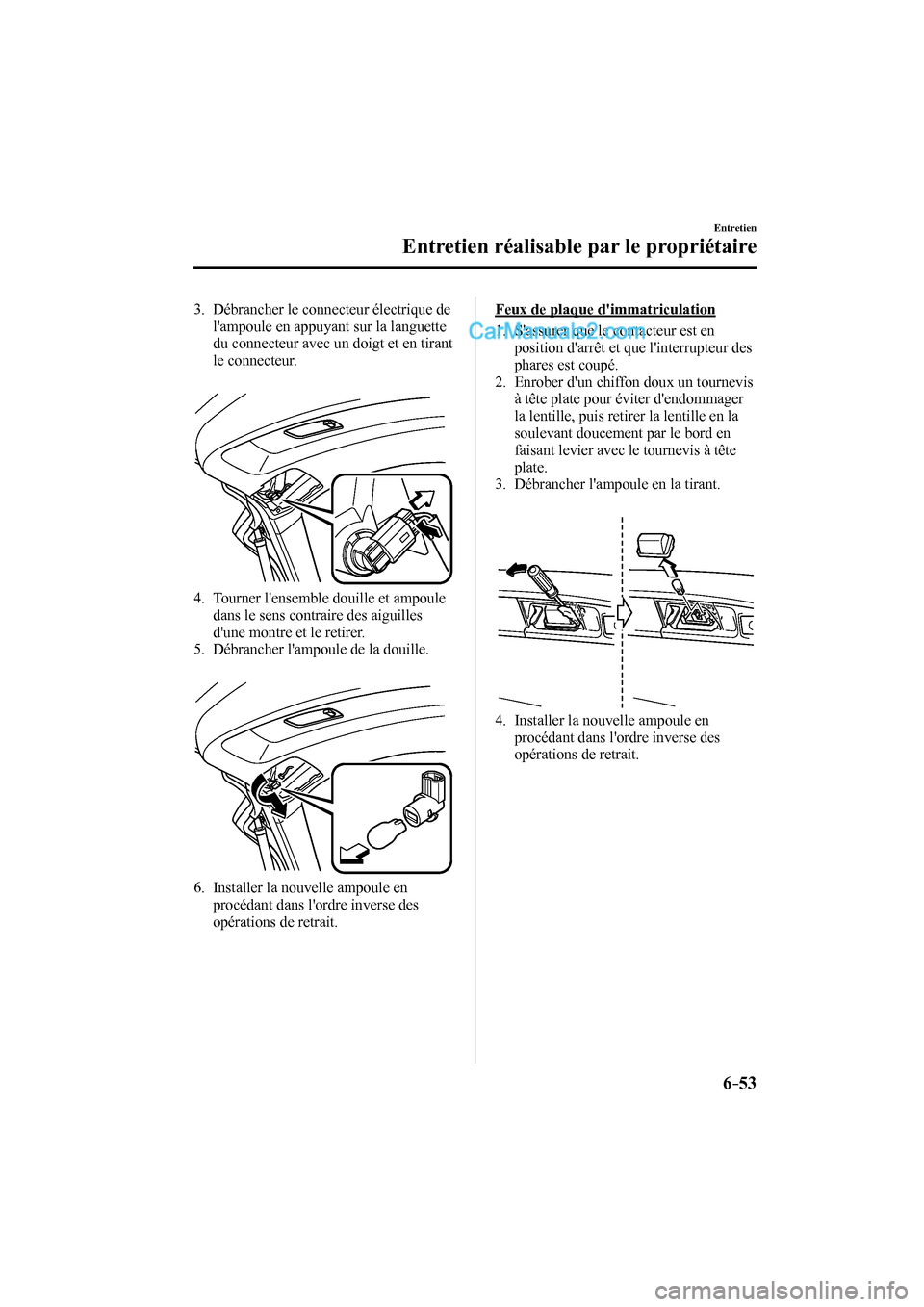

6–53
Entretien
Entretien réalisable par le propriétaire
3. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.



4. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
5. Débrancher l'ampoule de la douille.



6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.



4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

CX-9_8FD7-FC-16B_Edition3.indb 53CX-9_8FD7-FC-16B_Edition3.indb 532017/02/15 16:20:582017/02/15 16:20:58

6–54
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Remplacement des ampoules
d'éclairages intérieurs
Eclairages au pavillon (avant)/lampes
de lecture (avant) (type à LED), lampes
de lecture (central) (type à LED),
éclairages au pavillon (arrière) (type à
LED), éclairages de courtoisie
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
Eclairages au pavillon (avant)/lampes de
lecture (avant) (type à ampoule), lampes
de lecture (central) (type à ampoule),
éclairages au pavillon (arrière) (type à
ampoule), éclairages de miroir de pare-
soleil
*
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer
la lentille en la soulevant doucement
par le bord en faisant levier avec le
tournevis à tête plate. 2. Débrancher l'ampoule en la tirant.
Eclairages au pavillon (avant)/
lampes de lecture (avant)






CX-9_8FD7-FC-16B_Edition3.indb 54CX-9_8FD7-FC-16B_Edition3.indb 542017/02/15 16:20:592017/02/15 16:20:59

6–55
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Lampes de lecture (centre)


Avant




Eclairage au pavillon (arrière)


Rebord Avant
Eclairages de miroir de pare-soleil
*




3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

CX-9_8FD7-FC-16B_Edition3.indb 55CX-9_8FD7-FC-16B_Edition3.indb 552017/02/15 16:20:592017/02/15 16:20:59

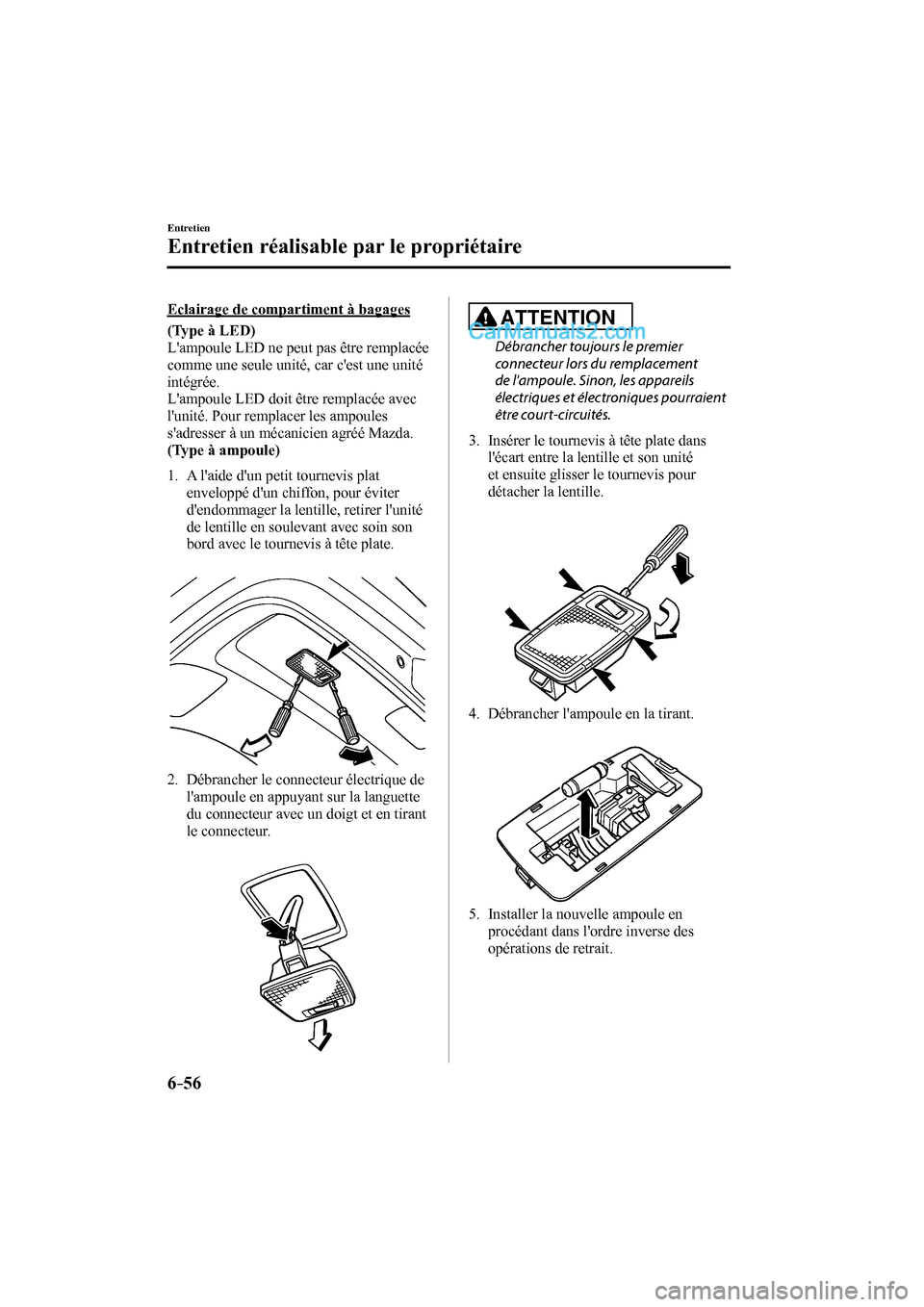

6–56
Entretien
Entretien réalisable par le propriétaire
Eclairage de compartiment à bagages
(Type à LED)
L'ampoule LED ne peut pas être remplacée
comme une seule unité, car c'est une unité
intégrée.
L'ampoule LED doit être remplacée avec
l'unité. Pour remplacer les ampoules
s'adresser à un mécanicien agréé Mazda.
(Type à ampoule)

1. A l'aide d'un petit tournevis plat
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.



2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.



ATTENTION
Débrancher toujours le premier
connecteur lors du remplacement
de l'ampoule. Sinon, les appareils
électriques et électroniques pourraient
être court-circuités.

3. Insérer le tournevis à tête plate dans
l'écart entre la lentille et son unité
et ensuite glisser le tournevis pour
détacher la lentille.



4. Débrancher l'ampoule en la tirant.



5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

CX-9_8FD7-FC-16B_Edition3.indb 56CX-9_8FD7-FC-16B_Edition3.indb 562017/02/15 16:20:592017/02/15 16:20:59

6–57
Entretien
Entretien réalisable par le propriétaire
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.

Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifi er la protection
du circuit relié. Si un fusible est fondu,
le fi lament se trouvant à l'intérieur sera
coupé.

Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
Remplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifi er en premier les fusibles du côté
gauche du véhicule.


1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à
fusibles.

3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.


4. Vérifi er le fusible et le remplacer s'il est
fondu.

NormalFondu

5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé,
le faire installer par un mécanicien
expérimenté. Nous recommandons un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
CX-9_8FD7-FC-16B_Edition3.indb 57CX-9_8FD7-FC-16B_Edition3.indb 572017/02/15 16:21:002017/02/15 16:21:00

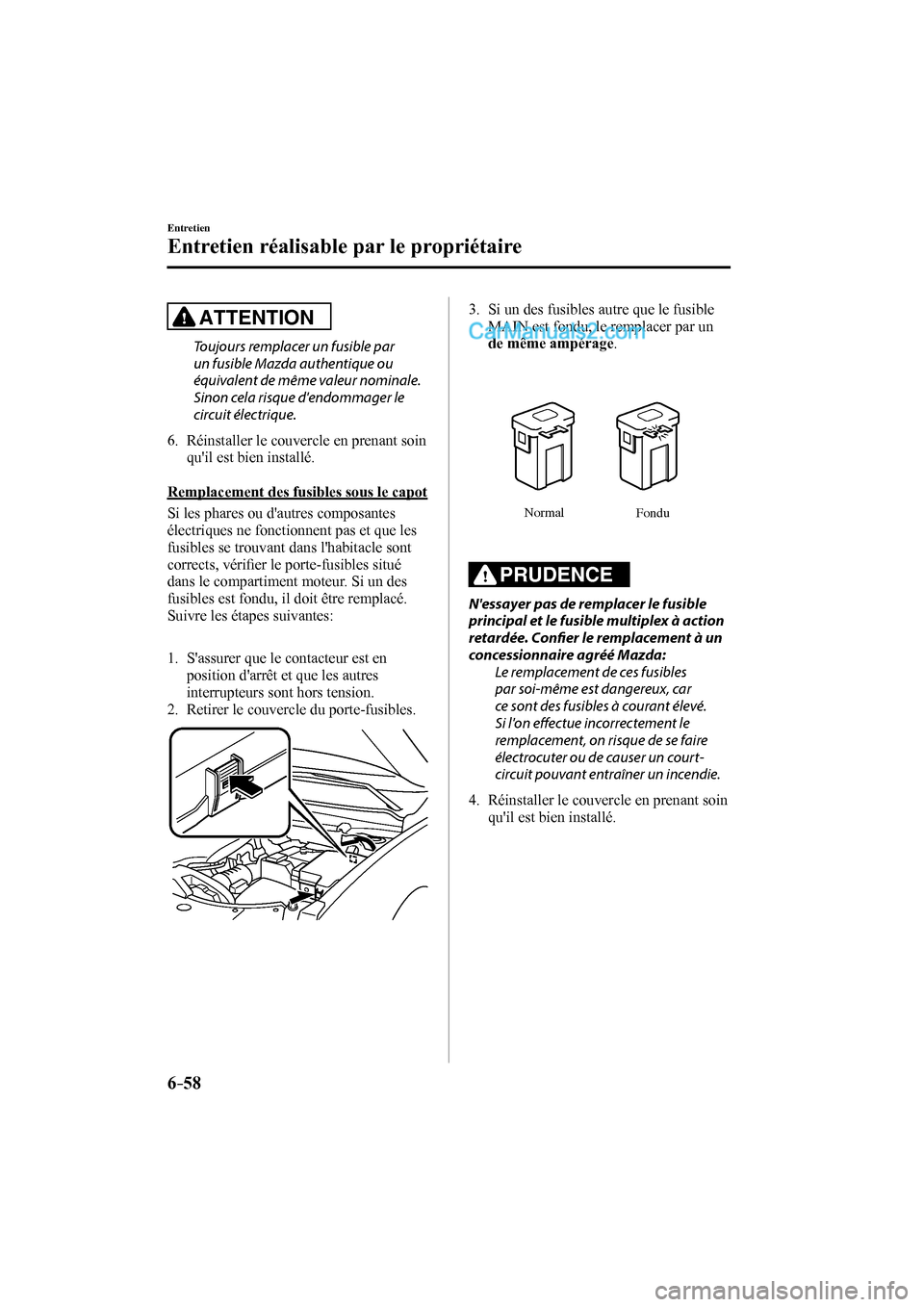

6–58
Entretien
Entretien réalisable par le propriétaire
ATTENTION
Toujours remplacer un fusible par
un fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.

6. Réinstaller le couvercle en prenant soin
qu'il est bien installé.

Remplacement des fusibles sous le capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifi er le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:


1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.

3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage .

Normal
Fondu

PRUDENCE
N'essayer pas de remplacer le fusible
principal et le fusible multiplex à action
retardée. Confi er le remplacement à un
concessionnaire agréé Mazda:
Le remplacement de ces fusibles
par soi-même est dangereux, car
ce sont des fusibles à courant élevé.
Si l'on eff ectue incorrectement le
remplacement, on risque de se faire
électrocuter ou de causer un court-
circuit pouvant entraîner un incendie.

4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.

CX-9_8FD7-FC-16B_Edition3.indb 58CX-9_8FD7-FC-16B_Edition3.indb 582017/02/15 16:21:002017/02/15 16:21:00

6–59
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Description des panneaux à fusibles
Porte-fusibles (Compartiment moteur)



DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 WIPER.DEI 20 A —
2 IG2 30 A Pour la protection de plusieurs circuits
3 INJECTOR 30 A Système de commande du moteur
4 — — —
5 P.WINDOW1 30 A Lève-vitre électrique
*
6 — — —
7 — — —
8 EVVT 20 A Système de commande du moteur
9 DEFOG 40 A Désembueur de lunette arrière
10 — — —
11 R.HEATER 40 A Climatiseur
12 EPB L 20 A Frein de stationnement électrique (Gauche)
13 AUDIO 40 A Système audio
14 EPB R 20 A Frein de stationnement électrique (Droite)
15 ENG.MAIN 40 A Système de commande du moteur
16 ABS/DSC M 50 A ABS, système de commande dynamique de stabilité
17

50 A Pour la protection de plusieurs circuits
18 WIPER 20 A Essuie-glace et lave-glace de pare-brise
CX-9_8FD7-FC-16B_Edition3.indb 59CX-9_8FD7-FC-16B_Edition3.indb 592017/02/15 16:21:002017/02/15 16:21:00

6–60
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
19 HEATER 40 A Climatiseur
20 — — —
21 ENGINE.IG1 7,5 A Système de commande du moteur
22 C/U IG1 15 A Pour la protection de plusieurs circuits
23 H/L LOW L 15 A Feux de croisement des phares (Gauche)
24 H/L LOW R1 15 A —
25 ENGINE3 15 A Système de commande du moteur
26 ENGINE2 15 A Système de commande du moteur
27 ENGINE1 15 A Système de commande du moteur
28 AT 15 A Système de commande de boîte de vitesses
29 H/CLEAN 20 A —
30 A/C 7,5 A Climatiseur
31 AT PUMP 15 A —
32 STOP 10 A Feux de freinage
33 R.WIPER 15 A Essuie-glace de lunette arrière
34 H/L HI 20 A Feux de route
35 H/L LOW R2 15 A Feux de croisement des phares (Droite)
36 FOG 15 A Antibrouillards
*
37

7,5 A Système de commande du moteur
38 AUDIO2 7,5 A Système audio
39 INTERIOR 10 A Eclairage au pavillon
40 METER2 15 A —
41 METER1 10 A Combiné d'instruments
42 SRS1 7,5 A Coussin d'air
43 AUDIO4 10 A Système audio
*
44 AUDIO1 25 A Système audio
45 ABS/DSC S 30 A ABS, système de commande dynamique de stabilité
46 — — —
47 ST.HEATER 15 A Volant chauffant
*
48 TAIL 15 A Feux de stationnement
49 FUEL PUMP2 25 A Système d'alimentation
50 HAZARD 25 A Feux de détresse, clignotants, feux arrière
51 DRL 15 A Feux de position diurnes
52 R.OUTLET2 15 A Prises des accessoires
53 HORN 15 A Avertisseur
54 ROOM 25 A Pour la protection de plusieurs circuits

CX-9_8FD7-FC-16B_Edition3.indb 60CX-9_8FD7-FC-16B_Edition3.indb 602017/02/15 16:21:002017/02/15 16:21:00

6–61
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
Porte-fusibles (Côté gauche)



DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
1 P.SEAT D 30 A Sièges électriques
*
2 P.WINDOW3 30 A Lève-vitre électrique *
3 R.OUTLET3 15 A Prises des accessoires
4 P.WINDOW2 25 A Lève-vitres électriques
5 PLG 20 A Hayon électrique
6 D.LOCK 25 A Verrouillages électriques des portières
7 SEAT WARM 20 A Chauffage de siège
8 SRS2/ESCL 15 A —
9 SUNROOF 10 A Toit ouvrant transparent
10 INTERIOR2 15 A Système audio
11

7,5 A Système de commande du moteur
12 MIRROR 7,5 A Rétroviseur à commande à distance
13 AT IND 7,5 A Témoin de plage AT
14 F.OUTLET 15 A Prises des accessoires
15 R.OUTLET1 15 A —
16 — — —
CX-9_8FD7-FC-16B_Edition3.indb 61CX-9_8FD7-FC-16B_Edition3.indb 612017/02/15 16:21:012017/02/15 16:21:01

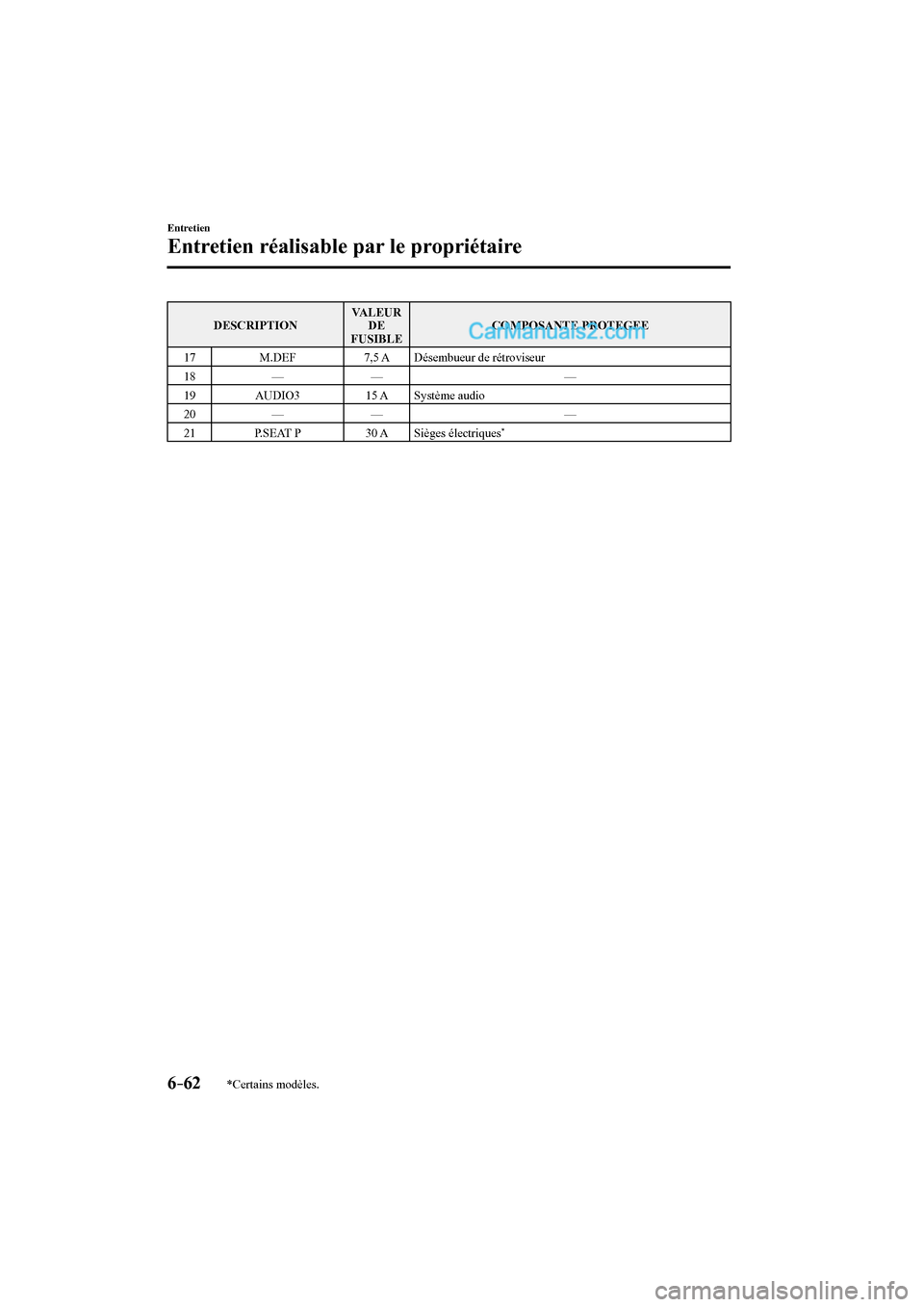

6–62
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.
DESCRIPTION VALEUR
DE
FUSIBLE COMPOSANTE PROTEGEE
17 M.DEF 7,5 A Désembueur de rétroviseur
18 — — —
19 AUDIO3 15 A Système audio
20 — — —
21 P.SEAT P 30 A Sièges électriques
*
