6–25
Entretien
Entretien réalisable par le propriétaire
Huile moteur
REMARQUE
Les changements d'huile moteur devraient
être faits par un concessionnaire agréé
Mazda.
Reportez-vous à l'introduction (page
6-2 ) pour ce qui concerne la
responsabilité du propriétaire en matière
de protection de votre investissement.

Huile moteur recommandée
Etats-Unis, Canada et Puerto Rico
Utiliser l'huile moteur SAE 5W-30.
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda. L'huile 5W-30
Mazda d'origine est requise pour des
économies de carburant optimales.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Etats-Unis
uniquement).





(ILSAC)
Utiliser uniquement l'huile SAE 5W-30
“certifi ées pour moteurs à essence” par le
American Petroleum Institute (API).
Une huile affi chant cette marque de
commerce est conforme aux normes de
protection du système antipollution et
du moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.


80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40

CX-9_8FS8-FC-16K_Edition2.indb 25CX-9_8FS8-FC-16K_Edition2.indb 252017/01/21 15:36:332017/01/21 15:36:33

6–26
Entretien
Entretien réalisable par le propriétaire
Sauf les États-Unis, le Canada et Puerto
Rico
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Mexique uniquement).





(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-30. Si
l'huile moteur SAE 5W-30 n'est pas
disponible, utiliser de l'huile moteur SAE
0W-30 ou SAE 10W-30.

La désignation de qualité SM ou SN, ou
ILSAC doit être indiquée sur l'étiquette.


80
60
40 20
0 –40 –20
30
100
40 20
10 0
–10 –20
–30 –40

CX-9_8FS8-FC-16K_Edition2.indb 26CX-9_8FS8-FC-16K_Edition2.indb 262017/01/21 15:36:342017/01/21 15:36:34

6–27
Entretien
Entretien réalisable par le propriétaire
Procédure de réinitialisation de l'unité de commande du moteur du véhicule
Après la vidange de l'huile moteur, Il est recommandé de faire effectuer l'initialisation
(réinitialisation des données d'huile moteur) de la valeur enregistrée dans un atelier de
réparation comme par exemple un concessionnaire agréé Mazda. Si la valeur enregistrée par
l'ordinateur n'est pas initialisée, le témoin de la clé peut ne pas s'éteindre ou peut s'allumer
plus tôt que la normale.
REMARQUE
Il existe deux méthodes pour réinitialiser l'unité de commande du moteur.
1. La procédure décrite ci-après.
2. La procédure décrite dans l'élément du contrôle d'entretien lorsque le réglage
d'entretien fl exible est sélectionné. Se référer à Contrôle d'entretien à la page 6-18 .

Si l'une de ces méthodes est effectuée, la réinitialisation de l'unité de commande du moteur
est complète.


REMARQUE
Il est possible d'effectuer l'initialisation (réinitialisation des données d'huile moteur) de la
valeur enregistrée en utilisant la procédure suivante:

1. Mettre le contacteur sur OFF.
2. Mettre le contacteur sur ON en maintenant la commande d'éclairage du tableau de
bord enfoncée, puis appuyer et maintenir la commande d'éclairage du tableau de bord
pendant environ 7 secondes.
 

Commande d'éclairage du
tableau de bord

CX-9_8FS8-FC-16K_Edition2.indb 27CX-9_8FS8-FC-16K_Edition2.indb 272017/01/21 15:36:342017/01/21 15:36:34

6–28
Entretien
Entretien réalisable par le propriétaire
Vérifi cation du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au
moins 5 minutes afi n de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.


MAX
MINCorrect

5. Retirer à nouveau la jauge et vérifi er le
niveau.
Le niveau est normal s'il se trouve entre
les marques MIN et MAX.
S'il est près ou plus bas que “MIN”,
ajouter assez d'huile pour porter le
niveau à “MAX”.
ATTENTION
Ne pas trop remplir d'huile moteur.
Cela risque d'endommager le moteur.

6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
7. Réintroduire la jauge à fond.

Liquide de
refroidissement du moteur
Vérifi cation du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
fl amme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT
DE LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si
le moteur a tourné, les composantes
dans le compartiment moteur peuvent
être très chaudes. On risque de se
brûler. Inspecter avec précautions
le liquide de refroidissement dans le
réservoir de liquide de refroidissement,
mais ne pas l'ouvrir.

Stationner le véhicule dans un
endroit sûr, puis couper le contact et
s'assurer que le ventilateur ne tourne
pas avant d'entreprendre des travaux à
proximité du ventilateur de
refroidissement:
Il est dangereux de travailler
à proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfi niment,
même si le moteur s'est arrêté et que la
température du compartiment moteur
est élevée. On risque d'être blessé
gravement par les ailettes tournantes
du ventilateur.
CX-9_8FS8-FC-16K_Edition2.indb 28CX-9_8FS8-FC-16K_Edition2.indb 282017/01/21 15:36:342017/01/21 15:36:34

6–29
Entretien
Entretien réalisable par le propriétaire
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de graves
blessures.

REMARQUE
Les changements de liquide de
refroidissement du moteur devraient être
faits par un concessionnaire agréé Mazda.

Vérifi er la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an—au début de
l'hiver—et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).

Vérifi er l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonfl ée ou détériorée.

Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.


Si le niveau se trouve au niveau
ou à proximité du repère L, ajouter
suffi samment de liquide de refroidissement
spécifi é dans le réservoir de liquide de
refroidissement pour la protection contre
le gel et la corrosion et porter le niveau
jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
ATTENTION
 


 Le liquide de refroidissement abîme la
peinture.
  Rincer immédiatement tout liquide qui
s'est renversé.
 


 Si l'indication “FL22” apparaît sur
ou près du bouchon du circuit de
refroidissement, il est recommandé
d'utiliser un liquide de refroidissement
de type FL-22 lors du remplacement du
liquide de refroidissement du moteur. En
utilisant du liquide de refroidissement
autre que le FL-22 peut causer de graves
dommages au moteur et au circuit de
refroidissement.




Si le réservoir de liquide de
refroidissement est vide ou qu'il doit
être fréquemment rempli de nouveau
liquide de refroidissement, consulter un
concessionnaire agréé Mazda.
CX-9_8FS8-FC-16K_Edition2.indb 29CX-9_8FS8-FC-16K_Edition2.indb 292017/01/21 15:36:352017/01/21 15:36:35

6–30
Entretien
Entretien réalisable par le propriétaire
Liquide de frein
Vérifi cation du niveau du liquide
de frein
PRUDENCE
Si le niveau du liquide de frein est bas,
faire contrôler les freins:
Un niveau de liquide de frein bas est
dangereux.
Un niveau bas pourrait indiquer une
usure des garnitures de frein ou une
fuite du système de freinage rendant
les freins inutilisables et pourrait
résulter en un accident.

Vérifi er périodiquement le niveau du
liquide dans le réservoir. Le niveau doit
être gardé entre les repères MAX et MIN.
Le niveau baisse normalement lorsque la
distance parcourue augmente, en raison
de l'usure des garnitures de freins. Si le
niveau du liquide est excessivement bas,
faire vérifi er le circuit de freinage par un
concessionnaire agréé Mazda.


Liquide de lave-glace
Vérifi cation du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le salira,
gênera la visibilité et cela peut causer
un accident.

Utilisation de liquide de lave-glace sans
protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse
car cela risque de bloquer la vue par
le pare-brise et causer un accident.
Par temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.

REMARQUE
La réglementation locale, provinciale
ou fédérale peut limiter l'utilisation de
composés organiques volatils (COV) qui
sont communément utilisés comme agents
antigel dans le liquide de lave-glace.
Un liquide de lave-glace avec un bas
pourcentage de COV ne doit être utilisé
que s'il fournit une protection contre le
gel adéquate pour toutes les régions et les
climats où le véhicule sera utilisé.

CX-9_8FS8-FC-16K_Edition2.indb 30CX-9_8FS8-FC-16K_Edition2.indb 302017/01/21 15:36:352017/01/21 15:36:35

6–31
Entretien
Entretien réalisable par le propriétaire
Vérifi er le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.

L


Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent le
même réservoir.

Lubrifi cation de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures
de portières et du capot, doivent être
lubrifi ées à chaque changement d'huile.
Par temps froid utiliser un lubrifi ant
antigel pour les serrures.

S'assurer que le loquet secondaire du capot
empêche le capot de s'ouvrir lorsque le
loquet primaire est relâché.
CX-9_8FS8-FC-16K_Edition2.indb 31CX-9_8FS8-FC-16K_Edition2.indb 312017/01/21 15:36:352017/01/21 15:36:35

6–32
Entretien
Entretien réalisable par le propriétaire

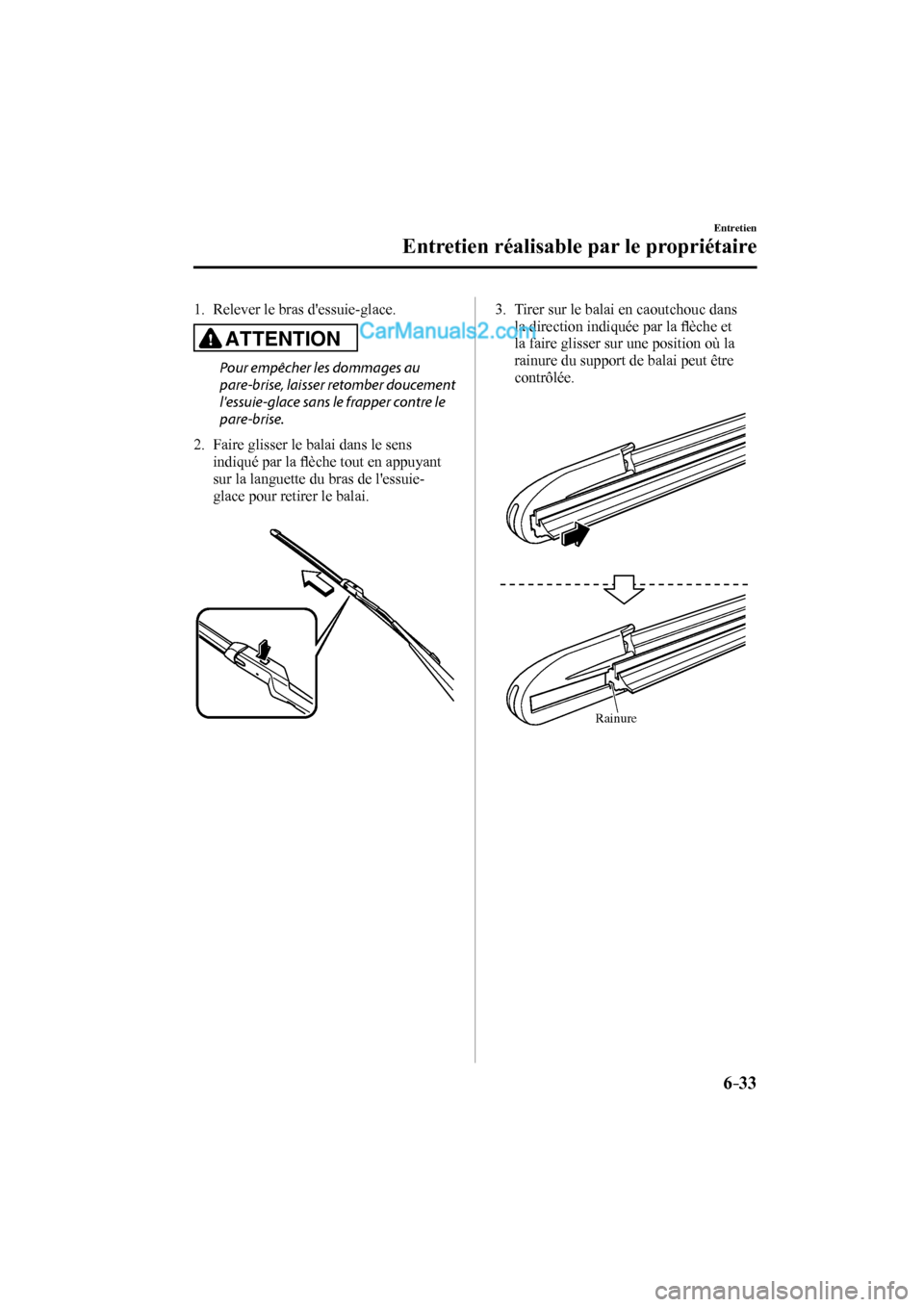

Balais d'essuie-glace
ATTENTION
 


 Les cires chaudes appliquées par des
lave-auto automatiques peuvent réduire
la capacité de nettoyage des essuie-
glaces.
 


 Afi n d'éviter d'endommager les balais
d'essuie-glace, ne pas utiliser d'essence,
kérosène, diluant pour peinture ou
autres dissolvants sur ou à proximité des
balais d'essuie-glace.
 


 Lorsque le levier d'essuie-glace est sur la
position AUTO et que le contacteur est
mis sur ON, les essuie-glaces peuvent
se mettre en marche automatiquement
dans les cas suivants:
 


 Si le pare-brise au-dessus du capteur
de pluie est touché.
 


 Si le pare-brise au-dessus du capteur
de pluie est essuyé avec un chiff on.




 Si le pare-brise est frappé avec la
main ou un autre objet.
 


 Si le capteur de pluie est frappé avec
la main ou un autre objet à partir de
l'intérieur du véhicule.
  Faire attention à ne pas se faire pincer les
mains ou les doigts car ils peuvent subir
des blessures ou endommager les essuie-
glace. Lorsque le véhicule Mazda est
lavé ou réparé, veiller à ce que le levier
d'essuie-glace est à la position OFF.

La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'effi cacité
des balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent
doux et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
Remplacement des balais d'essuie-
glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
 
 Pour éviter d'endommager les bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement les
essuie-glace.
  Ne pas plier le balai en caoutchouc
plus que nécessaire lors de son
remplacement. Dans le cas contraire, la
barre métallique dans le balai pourrait
se déformer et le fonctionnement de
l'essuie-glace en serait aff ecté.

REMARQUE
Pour relever les bras des deux essuie-
glaces, lever en premier celui du côté
conducteur. Lorsque vous rabaissez
les bras des essuie-glaces, baissez
précautionneusement celui du côté
passager en premier tout en le soutenant
avec votre main. Forcer le bras de
l'essuie-glace à se rabaisser pourrait
endommager le bras et la lame, voire
rayer ou briser le pare-brise.

CX-9_8FS8-FC-16K_Edition2.indb 32CX-9_8FS8-FC-16K_Edition2.indb 322017/01/21 15:36:362017/01/21 15:36:36

6–33
Entretien
Entretien réalisable par le propriétaire
1. Relever le bras d'essuie-glace.
ATTENTION
Pour empêcher les dommages au
pare-brise, laisser retomber doucement
l'essuie-glace sans le frapper contre le
pare-brise.

2. Faire glisser le balai dans le sens
indiqué par la fl èche tout en appuyant
sur la languette du bras de l'essuie-
glace pour retirer le balai.


3. Tirer sur le balai en caoutchouc dans
la direction indiquée par la fl èche et
la faire glisser sur une position où la
rainure du support de balai peut être
contrôlée.

Rainure
CX-9_8FS8-FC-16K_Edition2.indb 33CX-9_8FS8-FC-16K_Edition2.indb 332017/01/21 15:36:362017/01/21 15:36:36

6–34
Entretien
Entretien réalisable par le propriétaire
4. Tirer l'extrémité du balai en caoutchouc
de la rainure du support de balai dans
la direction indiquée par la fl èche et
la retirer du balai en caoutchouc du
support de balai.


Rainure
5. Insérer l'extrémité de la nouvelle
balai en caoutchouc dans la rainure
du support de balai jusqu'à ce qu'elle
rentre en contact avec l'extrémité du
support de balai.


Rainure

CX-9_8FS8-FC-16K_Edition2.indb 34CX-9_8FS8-FC-16K_Edition2.indb 342017/01/21 15:36:362017/01/21 15:36:36
