MAZDA MODEL CX-9 2017 Manuel du propriétaire (in French)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-9, Model: MAZDA MODEL CX-9 2017Pages: 654
Page 481 of 654

6–35
Entretien
Entretien réalisable par le propriétaire

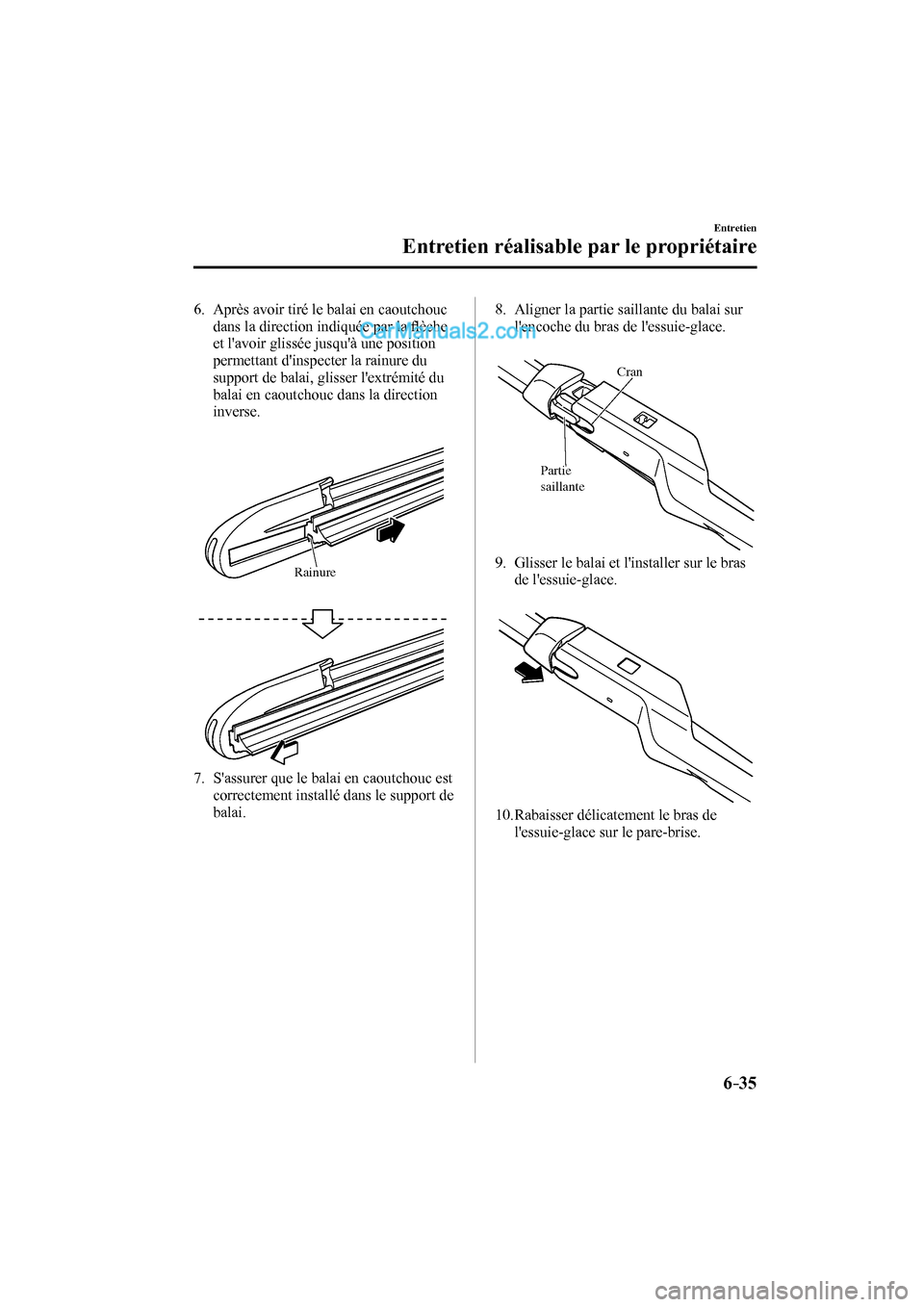

6. Après avoir tiré le balai en caoutchouc
dans la direction indiquée par la fl èche
et l'avoir glissée jusqu'à une position
permettant d'inspecter la rainure du
support de balai, glisser l'extrémité du
balai en caoutchouc dans la direction
inverse.
Rainure
7. S'assurer que le balai en caoutchouc est
correctement installé dans le support de
balai. 8. Aligner la partie saillante du balai sur
l'encoche du bras de l'essuie-glace.
Partie
saillanteCran
9. Glisser le balai et l'installer sur le bras
de l'essuie-glace.
10. Rabaisser délicatement le bras de
l'essuie-glace sur le pare-brise.
CX-9_8FS8-FC-16K_Edition2.indb 35CX-9_8FS8-FC-16K_Edition2.indb 352017/01/21 15:36:362017/01/21 15:36:36
Page 482 of 654

6–36
Entretien
Entretien réalisable par le propriétaire

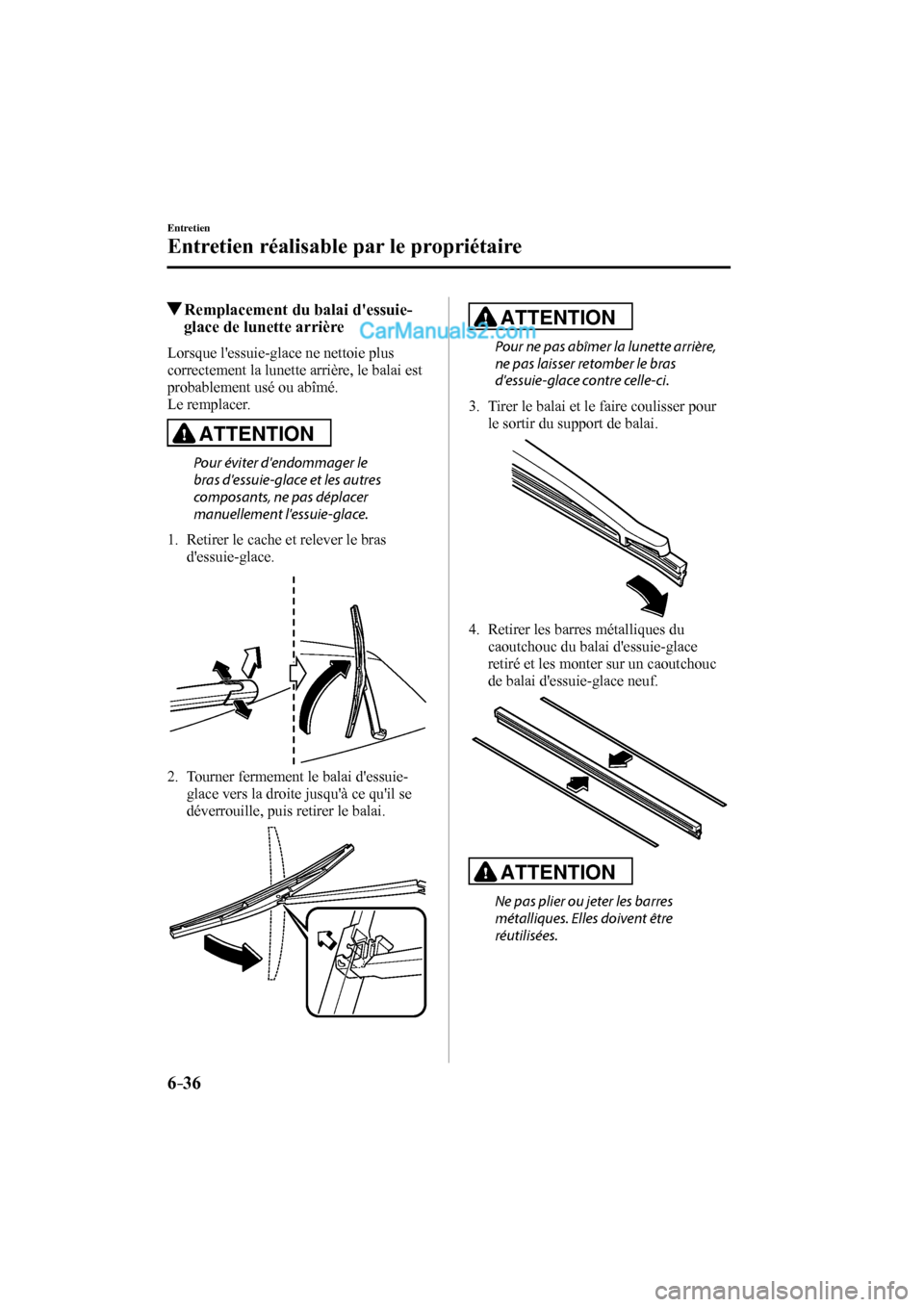

Remplacement du balai d'essuie-
glace de lunette arrière
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
ATTENTION
Pour éviter d'endommager le
bras d'essuie-glace et les autres
composants, ne pas déplacer
manuellement l'essuie-glace.
1. Retirer le cache et relever le bras
d'essuie-glace.
2. Tourner fermement le balai d'essuie-
glace vers la droite jusqu'à ce qu'il se
déverrouille, puis retirer le balai.
ATTENTION
Pour ne pas abîmer la lunette arrière,
ne pas laisser retomber le bras
d'essuie-glace contre celle-ci.
3. Tirer le balai et le faire coulisser pour
le sortir du support de balai.
4. Retirer les barres métalliques du
caoutchouc du balai d'essuie-glace
retiré et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
Ne pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
CX-9_8FS8-FC-16K_Edition2.indb 36CX-9_8FS8-FC-16K_Edition2.indb 362017/01/21 15:36:372017/01/21 15:36:37
Page 483 of 654

6–37
Entretien
Entretien réalisable par le propriétaire

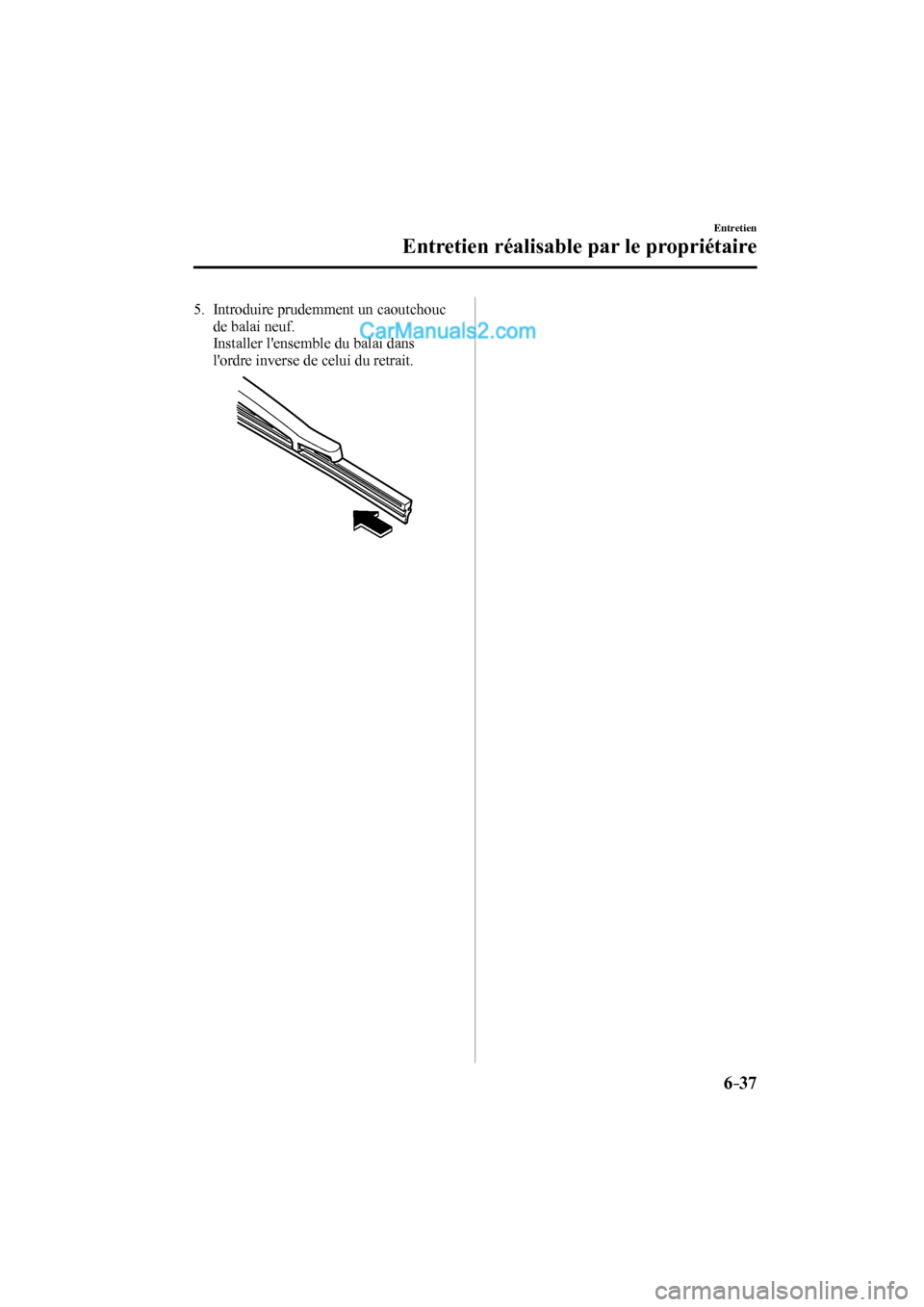

5. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
CX-9_8FS8-FC-16K_Edition2.indb 37CX-9_8FS8-FC-16K_Edition2.indb 372017/01/21 15:36:372017/01/21 15:36:37
Page 484 of 654

6–38
Entretien
Entretien réalisable par le propriétaire

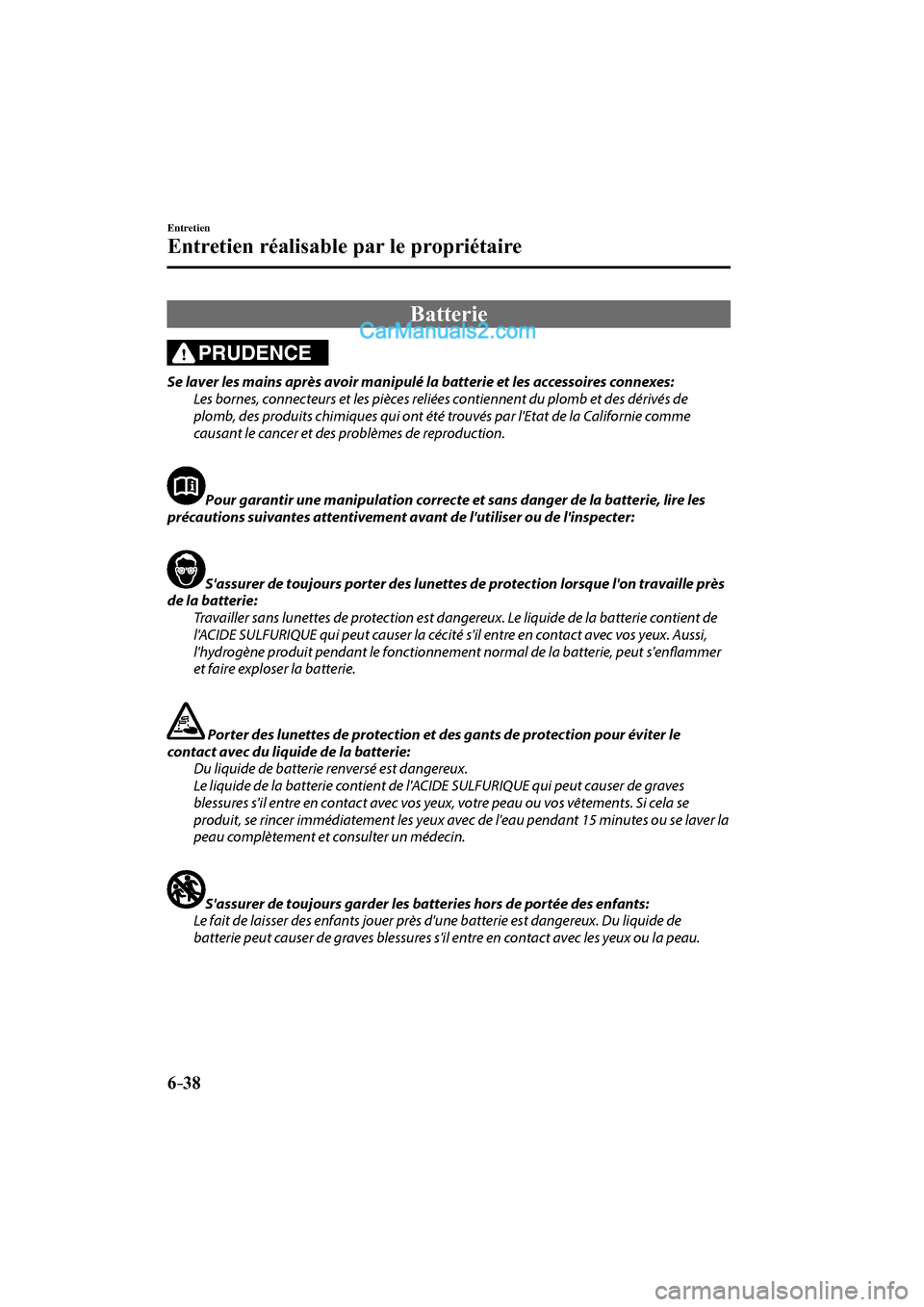

Batterie
PRUDENCE
Se laver les mains après avoir manipulé la batterie et les accessoires connexes:
Les bornes, connecteurs et les pièces reliées contiennent du plomb et des dérivés de
plomb, des produits chimiques qui ont été trouvés par l'Etat de la Californie comme
causant le cancer et des problèmes de reproduction.
Pour garantir une manipulation correcte et sans danger de la batterie, lire les
précautions suivantes attentivement avant de l'utiliser ou de l'inspecter:
S'assurer de toujours porter des lunettes de protection lorsque l'on travaille près
de la batterie:
Travailler sans lunettes de protection est dangereux. Le liquide de la batterie contient de
l'ACIDE SULFURIQUE qui peut causer la cécité s'il entre en contact avec vos yeux. Aussi,
l'hydrogène produit pendant le fonctionnement normal de la batterie, peut s'enfl ammer
et faire exploser la batterie.
Porter des lunettes de protection et des gants de protection pour éviter le
contact avec du liquide de la batterie:
Du liquide de batterie renversé est dangereux.
Le liquide de la batterie contient de l'ACIDE SULFURIQUE qui peut causer de graves
blessures s'il entre en contact avec vos yeux, votre peau ou vos vêtements. Si cela se
produit, se rincer immédiatement les yeux avec de l'eau pendant 15 minutes ou se laver la
peau complètement et consulter un médecin.
S'assurer de toujours garder les batteries hors de portée des enfants:
Le fait de laisser des enfants jouer près d'une batterie est dangereux. Du liquide de
batterie peut causer de graves blessures s'il entre en contact avec les yeux ou la peau.
CX-9_8FS8-FC-16K_Edition2.indb 38CX-9_8FS8-FC-16K_Edition2.indb 382017/01/21 15:36:382017/01/21 15:36:38
Page 485 of 654

6–39
Entretien
Entretien réalisable par le propriétaire

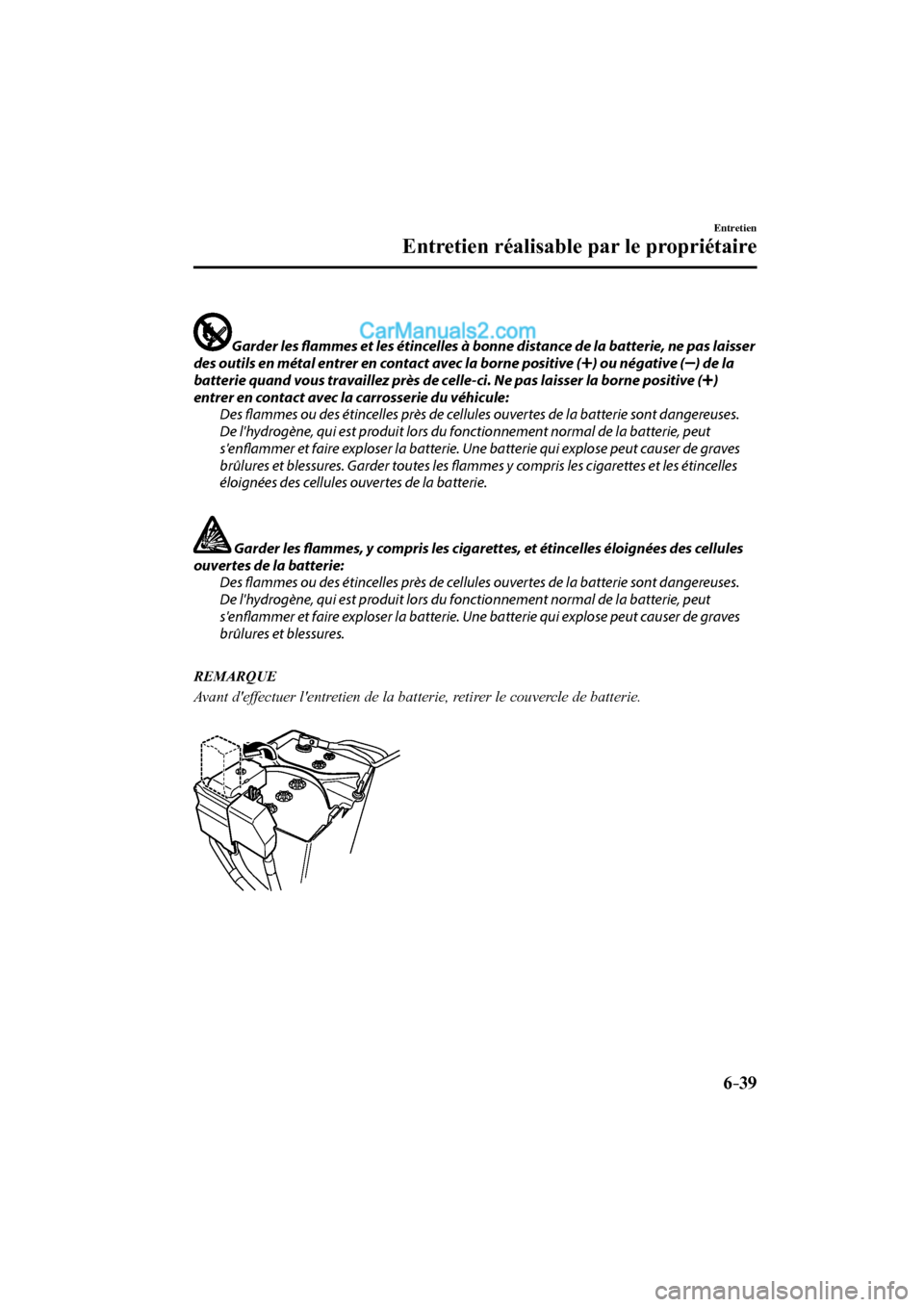

Garder les fl ammes et les étincelles à bonne distance de la batterie, ne pas laisser
des outils en métal entrer en contact avec la borne positive (
) ou négative ( ) de la
batterie quand vous travaillez près de celle-ci. Ne pas laisser la borne positive (
)
entrer en contact avec la carrosserie du véhicule:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures. Garder toutes les fl ammes y compris les cigarettes et les étincelles
éloignées des cellules ouvertes de la batterie.
Garder les fl ammes, y compris les cigarettes, et étincelles éloignées des cellules
ouvertes de la batterie:
Des fl ammes ou des étincelles près de cellules ouvertes de la batterie sont dangereuses.
De l'hydrogène, qui est produit lors du fonctionnement normal de la batterie, peut
s'enfl ammer et faire exploser la batterie. Une batterie qui explose peut causer de graves
brûlures et blessures.
REMARQUE
Avant d'effectuer l'entretien de la batterie, retirer le couvercle de batterie.
CX-9_8FS8-FC-16K_Edition2.indb 39CX-9_8FS8-FC-16K_Edition2.indb 392017/01/21 15:36:382017/01/21 15:36:38
Page 486 of 654

6–40
Entretien
Entretien réalisable par le propriétaire

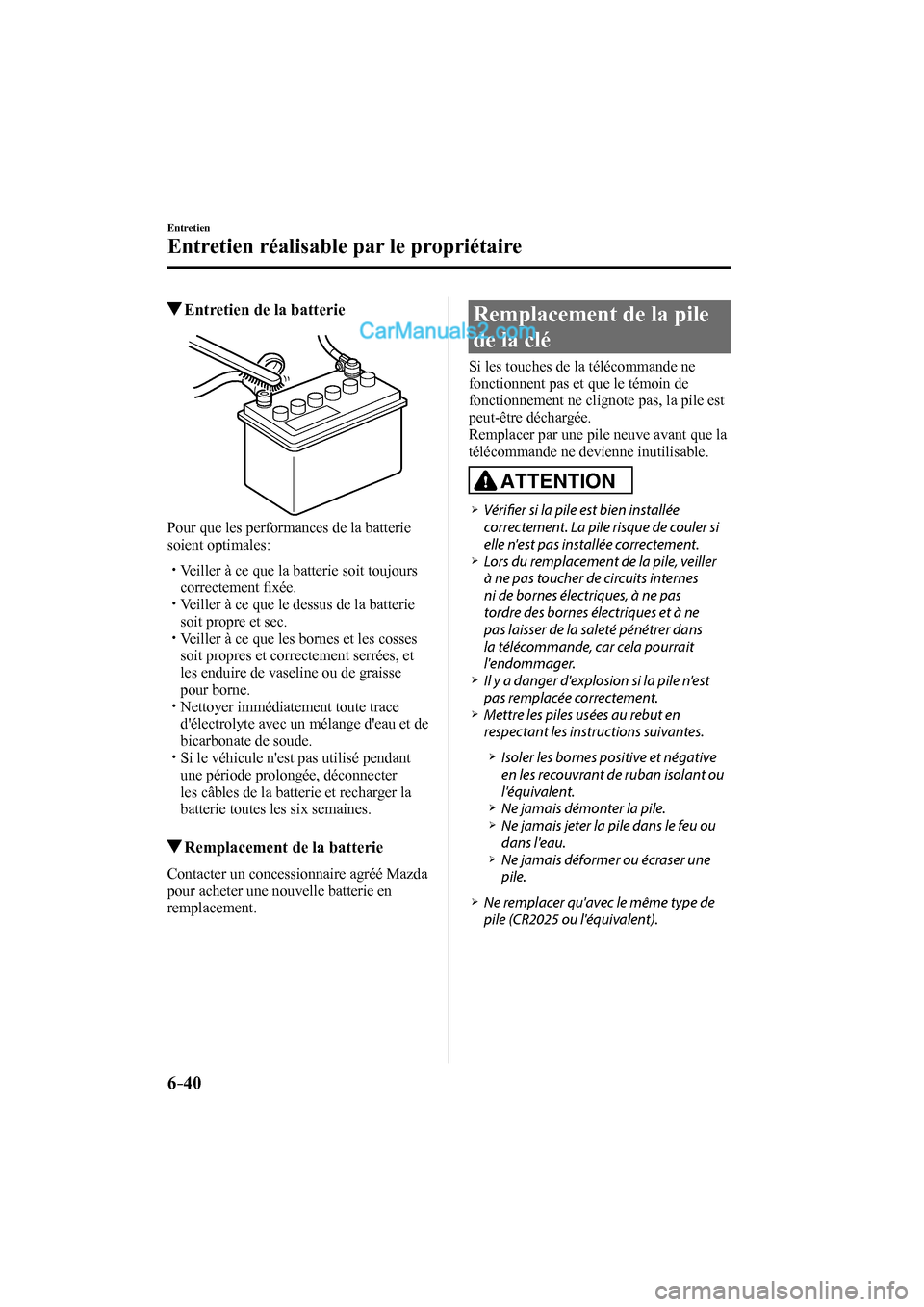

Entretien de la batterie
Pour que les performances de la batterie
soient optimales:
Veiller à ce que la batterie soit toujours
correctement fi xée.
Veiller à ce que le dessus de la batterie
soit propre et sec.
Veiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
Nettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et de
bicarbonate de soude.
Si le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter
les câbles de la batterie et recharger la
batterie toutes les six semaines.
Remplacement de la batterie
Contacter un concessionnaire agréé Mazda
pour acheter une nouvelle batterie en
remplacement.
Remplacement de la pile
de la clé
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne clignote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
ATTENTION
Vérifi er si la pile est bien installée
correctement. La pile risque de couler si
elle n'est pas installée correctement.
Lors du remplacement de la pile, veiller
à ne pas toucher de circuits internes
ni de bornes électriques, à ne pas
tordre des bornes électriques et à ne
pas laisser de la saleté pénétrer dans
la télécommande, car cela pourrait
l'endommager.
Il y a danger d'explosion si la pile n'est
pas remplacée correctement.
Mettre les piles usées au rebut en
respectant les instructions suivantes.
Isoler les bornes positive et négative
en les recouvrant de ruban isolant ou
l'équivalent.
Ne jamais démonter la pile.
Ne jamais jeter la pile dans le feu ou
dans l'eau.
Ne jamais déformer ou écraser une
pile.
Ne remplacer qu'avec le même type de
pile (CR2025 ou l'équivalent).
CX-9_8FS8-FC-16K_Edition2.indb 40CX-9_8FS8-FC-16K_Edition2.indb 402017/01/21 15:36:382017/01/21 15:36:38
Page 487 of 654

6–41
Entretien
Entretien réalisable par le propriétaire
Les conditions suivantes indiquent que la
pile est déchargée:
Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-33 ),
les messages s'affi chent sur le tableau de
bord).
Le système ne fonctionne pas et
le témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
La plage de fonctionnement du système
est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé
auxiliaire.
Bouton
2. Insérer en tournant un tournevis à tête
plate enroulé de ruban dans le sens
de la fl èche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enroulé
de ruban dans l'espace et le glisser dans
le sens de la fl èche.
Couvercle
Espace
4. Tourner le tournevis dans le sens de la
fl èche et retirer le couvercle.
Couvercle
CX-9_8FS8-FC-16K_Edition2.indb 41CX-9_8FS8-FC-16K_Edition2.indb 412017/01/21 15:36:392017/01/21 15:36:39
Page 488 of 654

6–42
Entretien
Entretien réalisable par le propriétaire

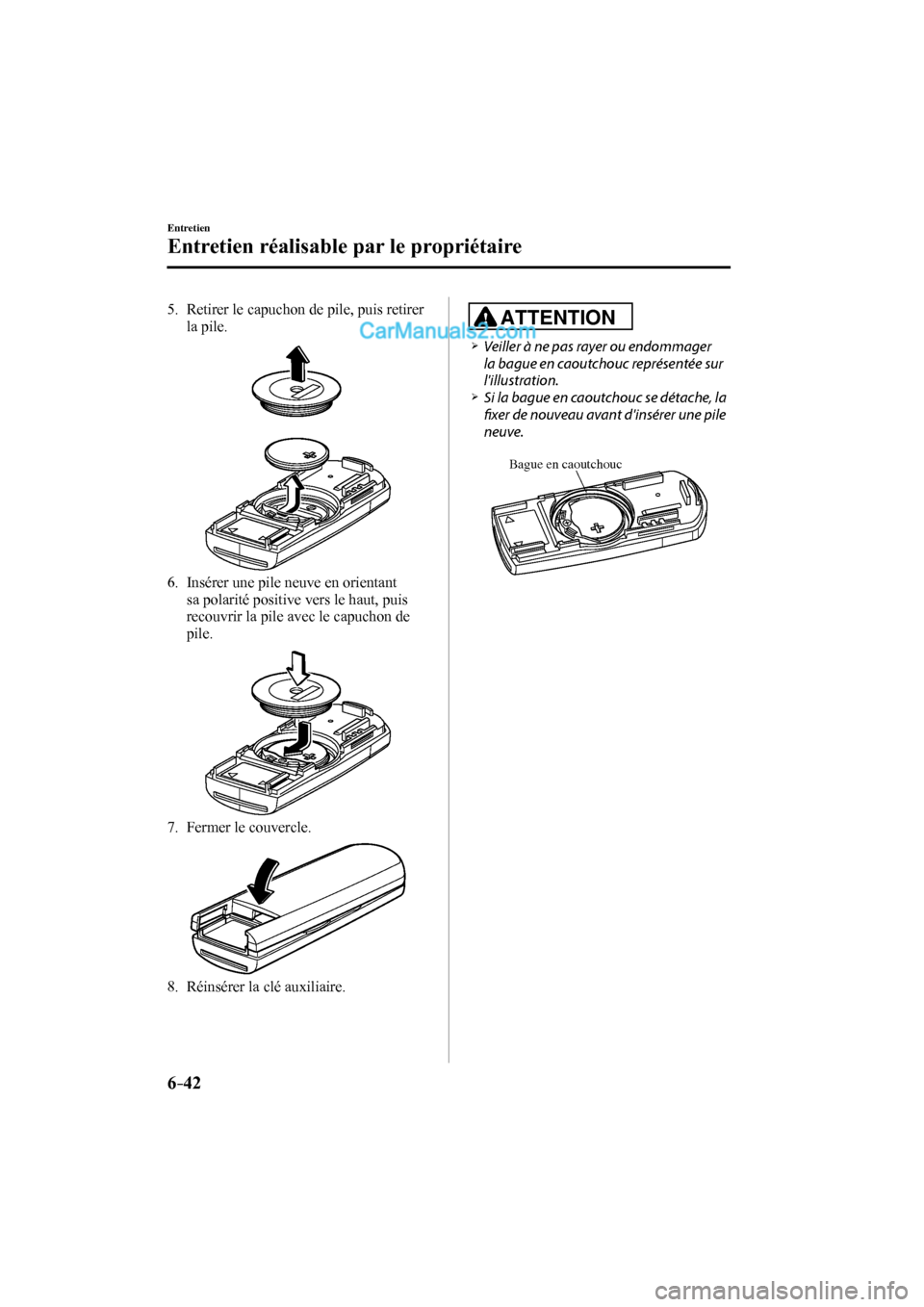

5. Retirer le capuchon de pile, puis retirer
la pile.
6. Insérer une pile neuve en orientant
sa polarité positive vers le haut, puis
recouvrir la pile avec le capuchon de
pile.
7. Fermer le couvercle.
8. Réinsérer la clé auxiliaire.
ATTENTION
Veiller à ne pas rayer ou endommager
la bague en caoutchouc représentée sur
l'illustration.
Si la bague en caoutchouc se détache, la
fi xer de nouveau avant d'insérer une pile
neuve.
Bague en caoutchouc
CX-9_8FS8-FC-16K_Edition2.indb 42CX-9_8FS8-FC-16K_Edition2.indb 422017/01/21 15:36:392017/01/21 15:36:39
Page 489 of 654

6–43
Entretien
Entretien réalisable par le propriétaire
Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours
être gonfl és aux pressions de gonfl age
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type diff érent:
Le fait de conduire avec des pneus de
type diff érent est dangereux. Cela peut
entraîner une mauvaise maniabilité
et de mauvaises performances de
freinage; et cela peut entraîner une
perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées pour
les véhicules Mazda (page 9-9 ) est
dangereuse. Cela peut sérieusement
aff ecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de dimensions
spécifi ées pour le véhicule.
Pression de gonfl age des pneus
PRUDENCE
Toujours garder les pneus gonfl és à la
pression correcte:
Un sur-gonfl age ou un sous-gonfl age
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer à Pneus à la page 9-9 .
Utiliser seulement un bouchon de la
valve Mazda d'origine:
Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonfl age de pneu correcte ne pourra
pas être maintenue si la valve de pneu
est endommagée. Si l'on conduit le
véhicule dans cet état, la pression de
gonfl age de pneu diminuera, et un
accident grave risquera de s'ensuivre.
Ne pas utiliser de pièce qui ne soit pas
une pièce Mazda d'origine pour le
bouchon de valve.
Les pressions de gonfl age de tous les
pneus (y compris le pneu de la roue de
secours) doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une conduite
et une tenue de route optimale ainsi qu'une
usure minimale des pneus.
Se référer au tableau de gonfl age des
pneus (page 9-9 ).
CX-9_8FS8-FC-16K_Edition2.indb 43CX-9_8FS8-FC-16K_Edition2.indb 432017/01/21 15:36:402017/01/21 15:36:40

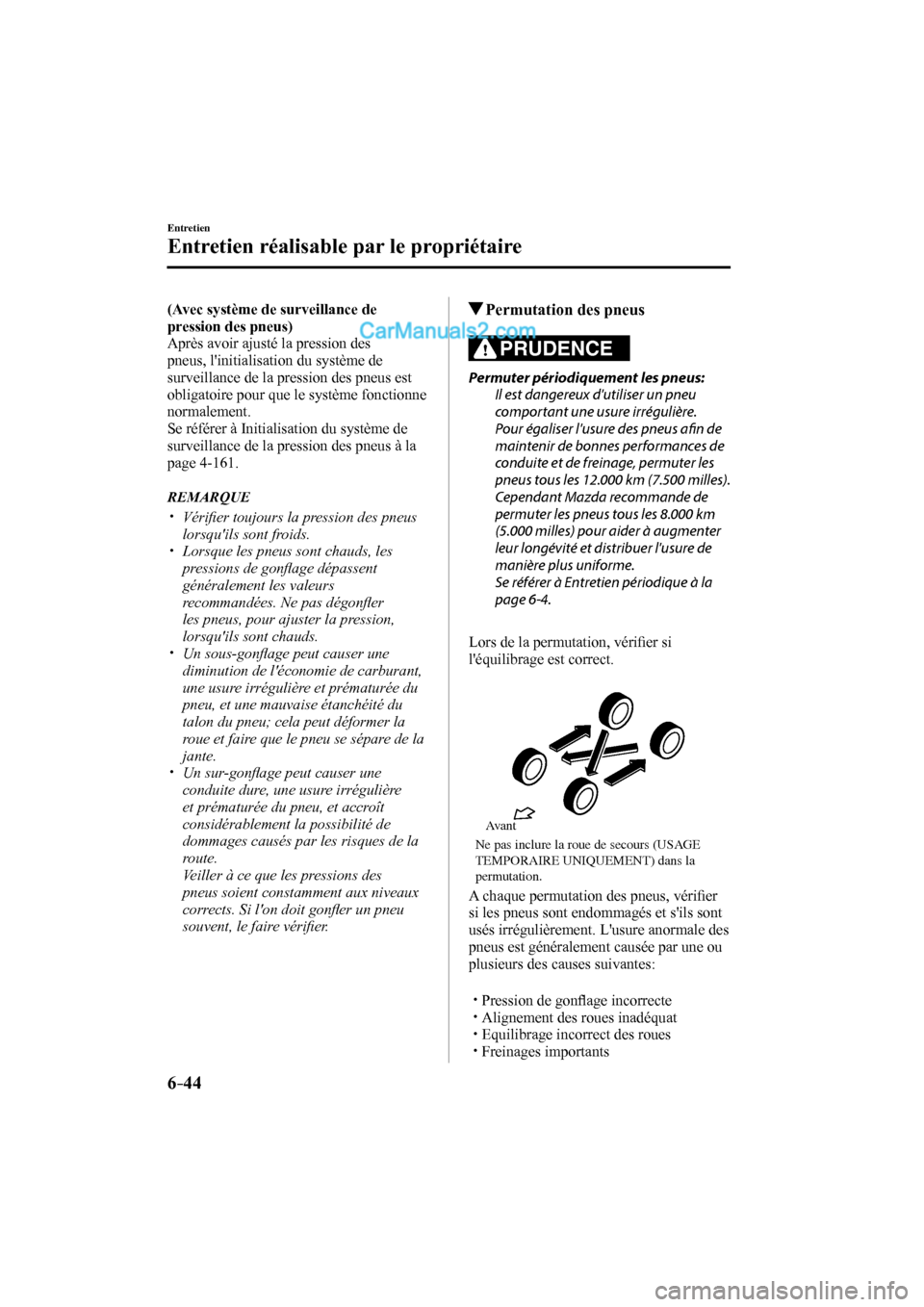

Page 490 of 654

6–44
Entretien
Entretien réalisable par le propriétaire
(Avec système de surveillance de
pression des pneus)
Après avoir ajusté la pression des
pneus, l'initialisation du système de
surveillance de la pression des pneus est
obligatoire pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-161 .
REMARQUE
Vérifi er toujours la pression des pneus
lorsqu'ils sont froids.
Lorsque les pneus sont chauds, les
pressions de gonfl age dépassent
généralement les valeurs
recommandées. Ne pas dégonfl er
les pneus, pour ajuster la pression,
lorsqu'ils sont chauds.
Un sous-gonfl age peut causer une
diminution de l'économie de carburant,
une usure irrégulière et prématurée du
pneu, et une mauvaise étanchéité du
talon du pneu; cela peut déformer la
roue et faire que le pneu se sépare de la
jante.
Un sur-gonfl age peut causer une
conduite dure, une usure irrégulière
et prématurée du pneu, et accroît
considérablement la possibilité de
dommages causés par les risques de la
route.
Veiller à ce que les pressions des
pneus soient constamment aux niveaux
corrects. Si l'on doit gonfl er un pneu
souvent, le faire vérifi er.
Permutation des pneus
PRUDENCE
Permuter périodiquement les pneus:
Il est dangereux d'utiliser un pneu
comportant une usure irrégulière.
Pour égaliser l'usure des pneus afi n de
maintenir de bonnes performances de
conduite et de freinage, permuter les
pneus tous les 12.000 km (7.500 milles).
Cependant Mazda recommande de
permuter les pneus tous les 8.000 km
(5.000 milles) pour aider à augmenter
leur longévité et distribuer l'usure de
manière plus uniforme.
Se référer à Entretien périodique à la
page 6-4 .
Lors de la permutation, vérifi er si
l'équilibrage est correct.
Ne pas inclure la roue de secours (USAGE
TEMPORAIRE UNIQUEMENT) dans la
permutation.Avant
A chaque permutation des pneus, vérifi er
si les pneus sont endommagés et s'ils sont
usés irrégulièrement. L'usure anormale des
pneus est généralement causée par une ou
plusieurs des causes suivantes:
Pression de gonfl age incorrecte
Alignement des roues inadéquat
Equilibrage incorrect des roues
Freinages importants
CX-9_8FS8-FC-16K_Edition2.indb 44CX-9_8FS8-FC-16K_Edition2.indb 442017/01/21 15:36:402017/01/21 15:36:40
