▼Affichage du système d'aide au suivi
de voie (LAS)/avertisseur de
changement de file (LDWS)
Affiche l'état du système.

Se référer à Systèmes d'assistance au
maintien de trajectoire (LAS) et
avertisseur de changement de file (LDWS)
à la page 4-166.
▼▼Affichage du régulateur de vitesse à
radar Mazda avec fonction Stop &
Go (MRCC avec fonction Stop &
Go)
*
Affiche l'état du système actuellement
réglé.

Se référer à Régulateur de vitesse à radar
Mazda avec fonction Stop & Go (MRCC
avec fonction Stop & Go) à la page 4-150.
▼▼Affichage du système d'assistance de
reconnaissance de distance (DRSS)
*
Affiche la distance entre le véhicule et le
véhicule qui le précède.

Se référer à Système d'assistance de
reconnaissance de distance (DRSS) à la
page 4-142.
▼▼Affichage de la vitesse du véhicule
réglée par le régulateur de vitesse de
croisière
*
La vitesse préréglée du véhicule à l'aide du
régulateur de vitesse de croisière est
affichée.

Se référer à Régulateur de vitesse de
croisière à la page 4-227.
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-23
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

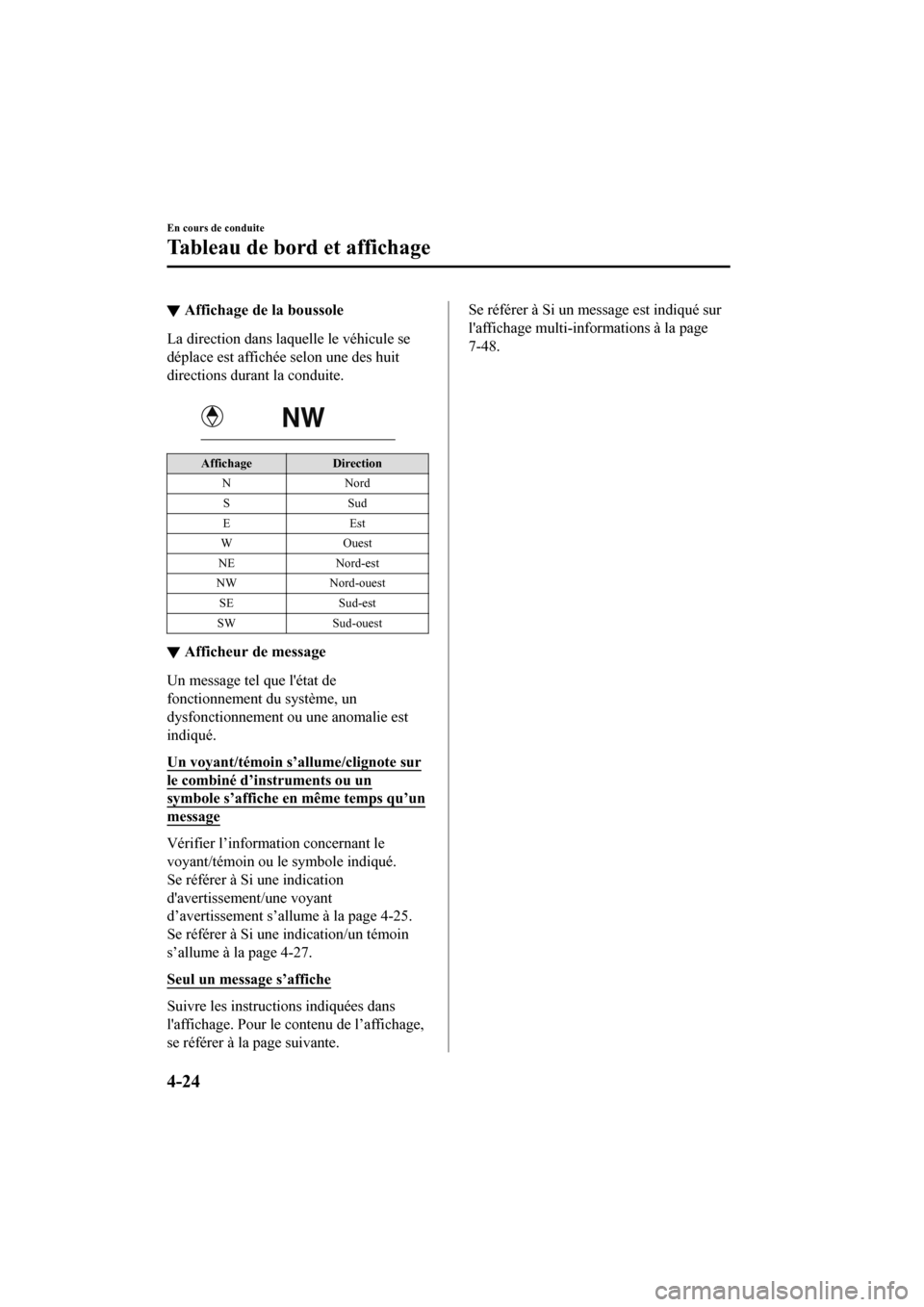

▼Affichage de la boussole
La direction dans laquelle le véhicule se
déplace est affichée selon une des huit
directions durant la conduite.

AffichageDirection
NN ord
SS ud
EE st
WO uest
NE Nord-est
NW Nord-ouest
SE Sud-est
SW Sud-ouest
▼▼Afficheur de message
Un message tel que l'état de
fonctionnement du système, un
dysfonctionnement ou une anomalie est
indiqué.
Un voyant/témoin s’allume/clignote sur
le combiné d’instruments ou un
symbole s’affiche en même temps qu’un
message
Vérifier l’information concernant le
voyant/témoin ou le symbole indiqué.
Se référer à Si une indication
d'avertissement/une voyant
d’avertissement s’allume à la page 4-25.
Se référer à Si une indication/un témoin
s’allume à la page 4-27.
Seul un message s’affiche
Suivre les instructions indiquées dans
l'affichage. Pour le contenu de l’affichage,
se référer à la page suivante.
Se référer à Si un message est indiqué sur
l'affichage multi-informations à la page
7-48.
En cours de conduite
Tableau de bord et affichage
4-24
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Voyants/témoins
Le tableau de bord varie selon le modèle et les spécifications.
Centre du tableau de bordLes voyants apparaissent dans l'une des zones grisées.
Combiné
d'instruments
▼▼Indication d'avertissement/voyants
Ces voyants s'allument ou clignotent pour not
ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Prudence Page
Indication d'avertissement/voyant du système de freinage*1*27-31
Voyant du système d'antiblocage de frein (ABS)*1
Avertisseur du
système électro- nique de distri-
bution de force de freinage 7-31
Avertisseur ABS 7-34
Indication d'avertissement/voyant du circuit de charge*17-31
Voyant d'huile moteur*17-31
Indication d'avertissement de température élevée du liquide de refroidisse-
ment du moteur 7-31
Indication d'anomalie de la direction assistée
7-31
Indication d'avertissement principal7-34
En cours de conduite
Tableau de bord et affichage
4-25
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

SignalPrudence Page
Indication d'avertissement/voyant du frein de stationnement électrique
(EPB)*17-34
Voyant d'anomalie du moteur*17-34
Indication d'avertissement de boîte de vitesses automatique 7-34
*Indication d'avertissement AWD7-34
Voyant du système de coussins d'air/dispositif de prétension de ceinture de
sécurité avant*17-34
Voyant du système de surveillance de pression des pneus*1
Clignotant
7-34
S'allume 7-40
(Orange/blanc) Indication d'avertissement KEY Orange
7-34
Blanc 7-40
(Ambre) Indication d'avertissement/voyant du système de commande des feux de
route (HBC)*17-34
Indication d'avertissement de surveillance des angles morts (BSM)
7-34
(Ambre)
*Indication d'avertissement du régulateur de vitesse à radar Mazda avec
fonction Stop & Go (MRCC avec fonction Stop & Go) 7-34
(Ambre)Témoin d’avertissement du système d'aide au suivi de voie (LAS)/Avertis-
seur de changement de file (LDWS)
7-34
Voyant DEL des phares*17-34
*Indication d'avertissement d'assistance au freinage intelligent/d'aide au
freinage intelligent en mode urbain (SBS/SCBS) 7-40
Indication d'avertissement/voyant de niveau bas de carburant
7-40
Indication d'avertissement/voyant de vérification du bouchon du réservoir
de carburant*17-40
Voyant de niveau d'huile moteur*17-40
Voyant de ceinture de sécurité (siège avant) 7-40
En cours de conduite
Tableau de bord et affichage
4-26*Certains modèles.
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

SignalPrudence Page
(Rouge)Voyant de ceinture de sécurité (siège arrière)
7-40
*Indication d'avertissement de niveau bas de liquide du lave-glace7-40
Indication d'avertissement de portière ouverte
7-40
Indication d'avertissement de hayon ouvert7-40
Voyant de portière ouverte7-40
*1 L'éclairage s'allume lorsque le contact est mis pour un contrôle de fonctionnement, et s'éteint quelques
secondes plus tard ou quand le moteur démarre. Si l'éclairage ne s'allume pas ou reste allumé, faites vérifier le
véhicule par un concessionnaire agréé Mazda.
*2 L'éclairage reste allumé lorsque le frein de stationnement est appliqué.
▼▼Indication/témoins
Ces voyants s'allument ou clignotent pour not ifier à l'utilisateur du système l'état de
fonctionnement ou une anomalie du système.
Signal Témoin Page
(Vert)Témoin de ceinture de sécurité (siège arrière)
2-43
Témoin de désactivation du coussin d'air du passager avant*12-96
Témoin d'immobilisateur*13-53
Indication de la clé 4-30
Indication de position de plage de boîte de vitesse4-65
Indication/témoin de feux allumés 4-73
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-27
CX-9_8HW4-FC-19I_Edition_old 2019-8-1 11:01:23

SignalTémoin Page
Témoin de feux de route Feux de route/
croisement 4-76
Appel de phares 4-76
Témoins de clignotants et de feux de détresse Clignotants et
changement de file
4-78
Feux de détresse 4-86
Témoin AUTOHOLD active*14-102
*Témoin du régulateur de vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)*14-161
Témoin TCS/DSC*1
Système de
commande de
traction (TCS) 4-107
Commande dy-
namique de sta- bilité (DSC) 4-110
S'allume 7-34
Témoin TCS OFF (FWD) *14-108
Témoin d’assistance à la traction hors route (AWD) *14-112
Indication du mode de sélection 4-117
(Vert)Témoin du système de commande des feux de route (HBC) 4-126
Témoin de surveillance des angles morts (BSM) OFF*1
Anomalie
7-34
Sauf dysfonc- tionnement 4-134
(Blanc)
*Indication principale du régulateur de vitesse à radar Mazda avec fonction
Stop & Go (MRCC avec fonction Stop & Go) 4-155
En cours de conduite
Tableau de bord et affichage
4-28*Certains modèles.
CX-9_8HW4-FC-19I_Edition
_old 2019-8-1 11:01:23

SignalTémoin Page
(Vert)
*Indication de réglage du régulateur de vitesse à radar Mazda avec fonction
Stop & Go (MRCC avec fonction Stop & Go) 4-155
Indication des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)
4-169
*Témoin OFF des systèmes d'assistance au maintien de trajectoire (LAS) et
d'avertisseur de changement de file (LDWS)*14-174
*Indication d'aide au freinage intelligent en mode urbain (SCBS) Aide au freinage
intelligent enmode urbain
avancée (Advan- ced SCBS)4-180
Aide au freinage intelligent enmode urbain
(SCBS)
4-184
*Témoin d'assistance au freinage intelligent/d'aide au freinage intelligent en
mode urbain (SBS/SCBS) OFF*1
Aide au freinage intelligent enmode urbain
avancée (Advan- ced SCBS)4-181
Aide au freinage intelligent enmode urbain (SCBS)4-184
Système d'aide
au freinage intel- ligent (SBS)
4-187
(Blanc)
*Indication principal de régulateur de vitesse de croisière 4-229
(Vert)
*Indication de réglage de régulateur de vitesse de croisière4-229
*1 L'éclairage s'allume lorsque le contact est
mis pour un contrôle de fonctionnement, et
s'éteint quelques secondes plus tard ou quand le moteur démarre. Si l'éclairage ne
En cours de conduite
Tableau de bord et affichage
*Certains modèles.4-29
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

s'allume pas ou reste allumé, faites vérifier le véhicule par un concessionnaire agréé
Mazda.
▼Témoin de la clé
L'indication de la clé s'affiche dans les
conditions suivantes.
xLorsque la période d'entretien prédéfinie
est arrivée.
Se référer à Contrôle d'entretien à la
page 6-15.
xLorsque la période de remplacement de
l'huile moteur est arrivée.
REMARQUE
xSelon les conditions d’utilisation du
véhicule, l’indication de la clé peut
apparaître avant la période prédéfinie.
xLors de chaque remplacement d'huile
moteur, il convient de réinitialiser l'unité
de commande du moteur du véhicule.
Se référer à Contrôle d'entretien à la
page 6-15.

En cours de conduite
Tableau de bord et affichage
4-30
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

Tableau de bord (Type B)

ƒCompteur de vitesse.............................................................................................. page 4-31
„ Compte-tours......................................................................................................... page 4-31
… Affichage multi-informations (Type B)................................................................ page 4-32
† Éclairage du tableau de bord................................................................................. page 4-36
▼▼Compteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
▼Compte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
min).
ATTENTION
Ne pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours.
Cela peut endommager le moteur.

ZONE
RAYÉE
ZONE ROUGE
REMARQUE
Lorsque l'aiguille du compte-tours entre
dans la ZONE RAYÉE, cela indique au
conducteur qu'il faut changer de vitesse
avant d'arriver à la ZONE ROUGE.
En cours de conduite
Tableau de bord et affichage
4-31
CX-9_8HW4-FC-19I_Edition _old 2019-8-1 11:01:23

▼Affichage multi-informations (Type B)
Interrupteur INFOAffichage multi-informations (Type B)
L'affichage multi-informations indique les informations suivantes.
xCompteur totalisateur
xCompteur journalier
xJauge de température du liquide de refroidissement du moteur
xJauge de carburant
xTempérature extérieure
xDistance restante
xMoyenne de consommation de carburant
xConsommation actuelle de carburant
xContrôle d'entretien
xAffichage de surveillanc e des angles morts (BSM)
xAffichage du système d'assistance de reconnaissance de distance (DRSS)
xAffichage du système de régulation de la vitesse à radar Mazda avec fonction Stop & Go
(MRCC avec fonction Stop & Go)
xAffichage du système d'aide au suivi de voie (LAS)/avertisseur de changement de file
(LDWS)
xAffichage de régulateur de vitesse de croisière
xAffichage de la boussole
xAfficheur de message
En cours de conduite
Tableau de bord et affichage
4-32
