MAZDA MODEL MPV 2008 取扱説明書 (in Japanese)

Black plate (241,1)
リヤコートフック
¢アシストグリップやコートフック
などには重たいものやとがったも
のをかけないでください。
服などをかけるときはハンガーを使わない
でください。カーテンエアバッグが膨らむ
ときにこれらのものが飛散し､重大な傷害
につながるおそれがあります。
ラゲッジルーム
ラゲッジルームにゴルフバッグなどを載せ
ることができます。
ゴルフバッグを2個載せるときは次の手順で
行なってください。
1個目のゴルフバッグのヘッド側を左に
向けて入れます。
1個目のゴルフバッグの上に2個目のゴル
フバッグのヘッド側を左に向けて入れま
す。
lゴルフバッグの大きさによっては入ら
ない場合があります。
l9インチのゴルフバッグまで収納でき
ます。
241
MPV_Ｌチ_初版241ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (242,1)
242
MPV_Ｌチ_初版242ページ
2014年7月31日10:40 AM
Form No.Ｌチ
ＭＥＭＯ

Black plate (243,1)
万一のときは
故障したとき244
路上で故障したとき........................... 244
踏切内で動けなくなったとき............ 245
緊急用具の取り扱い246
発炎筒.................................................. 246
工具､ジャッキ..................................... 247
ジャッキの取り扱い........................... 249
スペアタイヤ....................................... 252
タイヤ交換........................................... 253
パンクしたとき256
タイヤパンク応急修理キット............ 256
オーバーヒートしたと
き262
オーバーヒートについて.................... 262
バッテリーがあがったと
き264
バッテリーあがりについて................ 264
ヒューズ切れ､電球切れのと
き267
ランプ類､電気装置が作動しないと
き....................................................... 267
ヒューズの受け持つ装置................... 278
けん引について283
けん引してもらうとき........................ 283
故障車をけん引するとき................... 285
万一事故が起きたと
き287
243
MPV_Ｌチ_初版243ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (244,1)
路上で故障したとき
一般の道路で動けなくなったときに付近に
人がいる場合は救援を求めてください。
セレクトレバーをNにいれ､安全な場所まで
押し出します。
¢万一､事故や故障などで車から燃
料がもれている場合は､すぐにエ
ンジンを止めてください。
爆発､火災につながるおそれがあり危険で
す。また､発炎筒は車から離れたところで
使用してください。
車を路肩に止め､非常点滅灯を点滅させ
ます。
必要に応じて停止表示板(停止表示灯)､
発炎筒を使用し､後続車に故障車である
ことを知らせます。
→246ページ「発炎筒」
l高速道路や自動車専用道路などでは
車の後方に停止表示板または停止表
示灯を置くことが法律で義務づけら
れています。
l停止表示板を置くときには､発炎筒を
使って合図をするなど､後続車に十分
注意してください。
全員が車から降り､ガードレールの外な
どの安全な場所に､すみやかに避難して
ください。
安全を確保した後､救援を求めます。
故障の修理などお困りの際はマツダ販
売店へ連絡してください。
別冊の「サービス網お客様相談窓口」
をご覧ください。
停止表示板(停止表示灯)はお客様のお車
に標準で搭載されておりません。万一に
備えてあらかじめ用意しておいてくださ
い。マツダ販売店でお求めいただけま
す。
244
MPV_Ｌチ_初版244ページ
2014年7月31日10:40 AM
Form No.Ｌチ
故障したとき
5.万一のときは

Black plate (245,1)
踏切内で動けなくなった
とき
脱輪などで動けなくなったとき
踏切の非常ボタンを押します。
緊急を要するときは､発炎筒で列車に合
図します。
→246ページ「発炎筒」
付近の人に救援を求めます。
エンストで動けなくなったとき
エンジンをかけ直します。
エンジンがかからないときは､踏切の非
常ボタンを押します。
緊急を要するときは､発炎筒で列車に合
図します。
→246ページ「発炎筒」
付近の人に救援を求めます。
セレクトレバーをNにいれ､安全な場所ま
で押し出します。
245
MPV_Ｌチ_初版245ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (246,1)
発炎筒
¢油､ガソリンなど可燃物の近くで
は使用しないでください。
火災につながるおそれがあります。
¢使用するときは筒先を顔や身体に
向けたり近づけたりしないでくだ
さい。
やけどなど､重大な傷害につながるおそれ
があります。
¢お子さまにはさわらせないでくだ
さい。
誤って使用すると､やけどや思わぬ事故に
つながるおそれがあります。
¢トンネル内では発炎筒を使用しな
いでください。
トンネル内で発炎筒を使用すると､煙で視
界が悪くなるため､思わぬ事故につながる
おそれがあります。必要なときは非常点滅
灯を使用してください。
発炎筒について
事故や故障で停車したとき､周囲に危険を知
らせるために使います。
l発炎筒は点火すると､約5分間燃え続け
ます。
l発炎筒には有効期限があります。発炎
筒に書いてありますので確認して､有
効期限がきれる前にマツダ販売店でお
求めください。
発炎筒の使いかた
本体をひねりながら取り出し､逆にして
差し込みます。
点火部をキャップの頭部のすり薬でこす
ると着火します。
246
MPV_Ｌチ_初版246ページ
2014年7月31日10:40 AM
Form No.Ｌチ
緊急用具の取り扱い
5.万一のときは

Black plate (247,1)

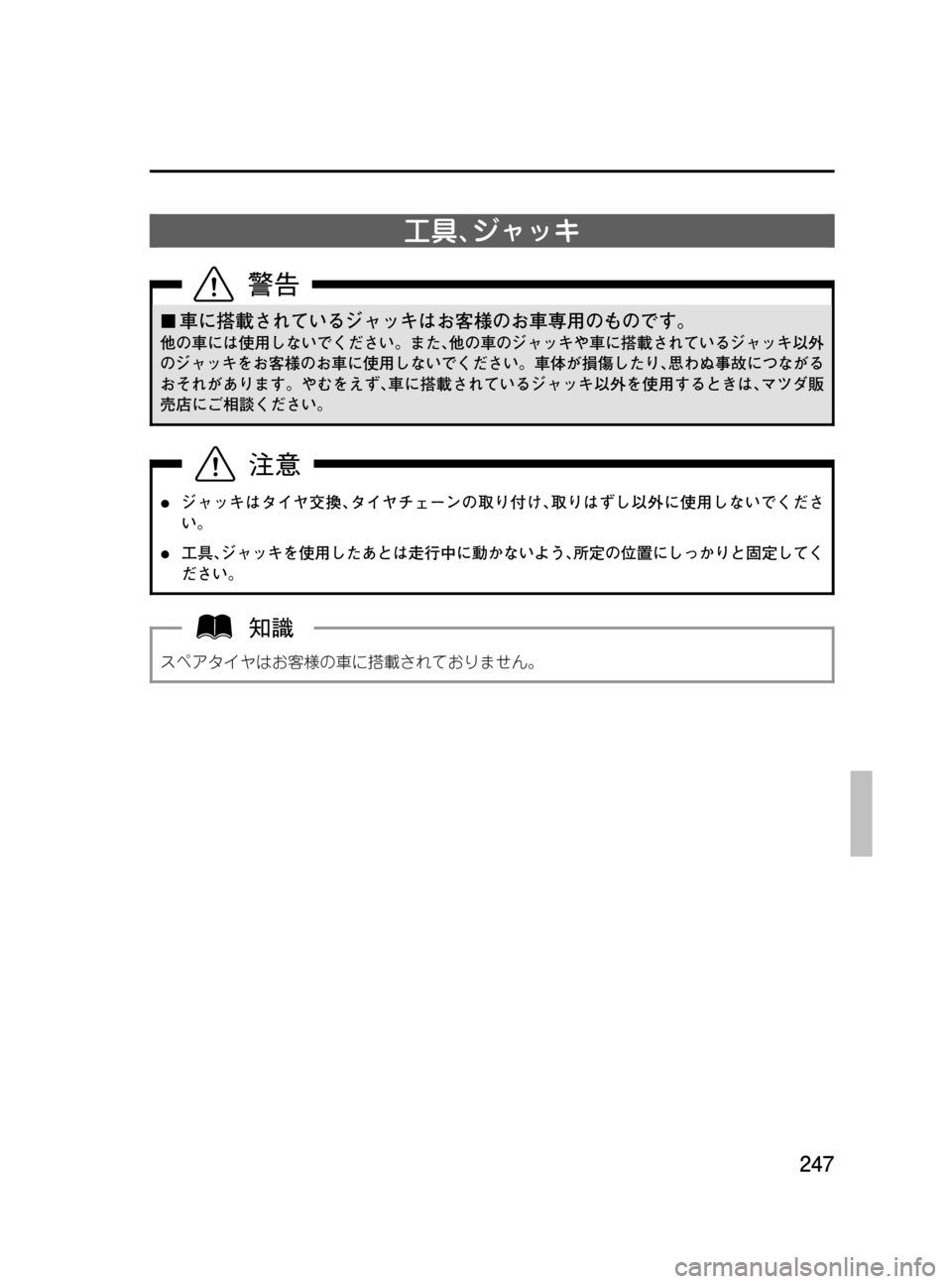

工具､ジャッキ
¢車に搭載されているジャッキはお客様のお車専用のものです。
他の車には使用しないでください。また､他の車のジャッキや車に搭載されているジャッキ以外
のジャッキをお客様のお車に使用しないでください。車体が損傷したり､思わぬ事故につながる
おそれがあります。やむをえず､車に搭載されているジャッキ以外を使用するときは､マツダ販
売店にご相談ください。
lジャッキはタイヤ交換､タイヤチェーンの取り付け､取りはずし以外に使用しないでくださ
い。
l工具､ジャッキを使用したあとは走行中に動かないよう､所定の位置にしっかりと固定してく
ださい。
スペアタイヤはお客様の車に搭載されておりません。
247
MPV_Ｌチ_初版247ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (248,1)
工具､ジャッキは図の位置に格納されています。
248
MPV_Ｌチ_初版248ページ
2014年7月31日10:40 AM
Form No.Ｌチ
緊急用具の取り扱い
5.万一のときは

Black plate (249,1)
ジャッキの取り扱い
ジャッキアップする前に
交通のさまたげにならず､安全に作業で
きる地面の平らで固い場所に車を移動し
ます。
セレクトレバーをPにいれます。
ブレーキペダルを踏んだまま､パーキン
グブレーキをしっかりとかけ､エンジン
を止めます。
必要に応じて､非常点滅灯を点滅させ､停
止表示板(停止表示灯)を使用します。
人や荷物を降ろし､工具､ジャッキを取り
出します。
→247ページ「工具､ジャッキ」
輪止めを用意します。
輪止めや停止表示板(停止表示灯)はお客
様のお車に標準で搭載されておりませ
ん。
必要に応じてマツダ販売店でお求めくだ
さい。なお､輪止めには､タイヤを固定で
きる大きさの石や木材が代用できます。
取り出すとき
カバーを取りはずします。
蝶ネジを左にまわしてはずし､ソケット
をゆるめてジャッキを取り出します。
249
MPV_Ｌチ_初版249ページ
2014年7月31日10:40 AM
Form No.Ｌチ

Black plate (250,1)
格納するとき
ソケットが上側になるような方向で蝶ネ
ジをジャッキに差し込み､右にまわして
いったん固定します。
ソケットを図の方向にまわします。
蝶ネジをしっかりまわしてジャッキを固
定します。
ジャッキが完全に固定されていないとき
は､走行中に音がする場合があります。再
度ソケットをまわしてジャッキを固定し
てください。
ジャッキアップするとき
¢ジャッキアップするときはセレク
トレバーをPにいれ､パーキングブ
レーキをかけ､ジャッキをかける
位置と対角の位置に輪止めをし
てください。
セレクトレバーがPにはいっていても､車が
動きジャッキがはずれて思わぬ事故につな
がるおそれがあります。
パーキングブレーキをしっかりとかけ､
ジャッキをかける位置と対角の位置にあ
るタイヤに輪止めをします。
l前輪をジャッキアップするときは､後
輪の前後
l後輪をジャッキアップするときは､前
輪の前後
ジャッキを地面に置きます。
ジャッキの図の部分を手でまわして
ジャッキをジャッキアップ指定位置の近
くにくるよう調節します。
250
MPV_Ｌチ_初版250ページ
2014年7月31日10:40 AM
Form No.Ｌチ
緊急用具の取り扱い
5.万一のときは
