MAZDA MODEL MPV 2008 取扱説明書 (in Japanese)

Black plate (321,1)
■トランスファーオイル(4WD)
項目サービスデータ
推奨オイル純正ロングライフハイポイドSAE 80W-90 (GL-5)
容量(参考値) 1.2L
■パワーステアリングフルード
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
推奨フルード純正ATF M-III､M-V
容量(参考値) 1.16L
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと(初回は3年)
推奨液純正ブレーキフルードBF-3 (DOT-3)
321
MPV_Ｌチ_初版321ページ
2014年7月31日10:41 AM
Form No.Ｌチ

Black plate (322,1)
■冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期純正ロングライフクー
ラント2年ごと(初回は3年)
純正ロングライフクー
ラント(ゴールデン)
*1100,000km走行または4年ごと
(初回は180,000km走行または9年)
推奨液純正ロングライフクーラント､
純正ロングライフクーラント(ゴールデン)
*1
容量(参考値) 10.5L
*1ラジエーターキャップまたはその付近に
のマークがある場合は､純正ロングライフ
クーラント(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
■ウォッシャー液
液量の確認は､レベルゲージで行なってください。
項目サービスデータ
タンク容量(参考値) 2.5L
322
MPV_Ｌチ_初版322ページ
2014年7月31日10:41 AM
Form No.Ｌチ
サービスデータ

Black plate (323,1)

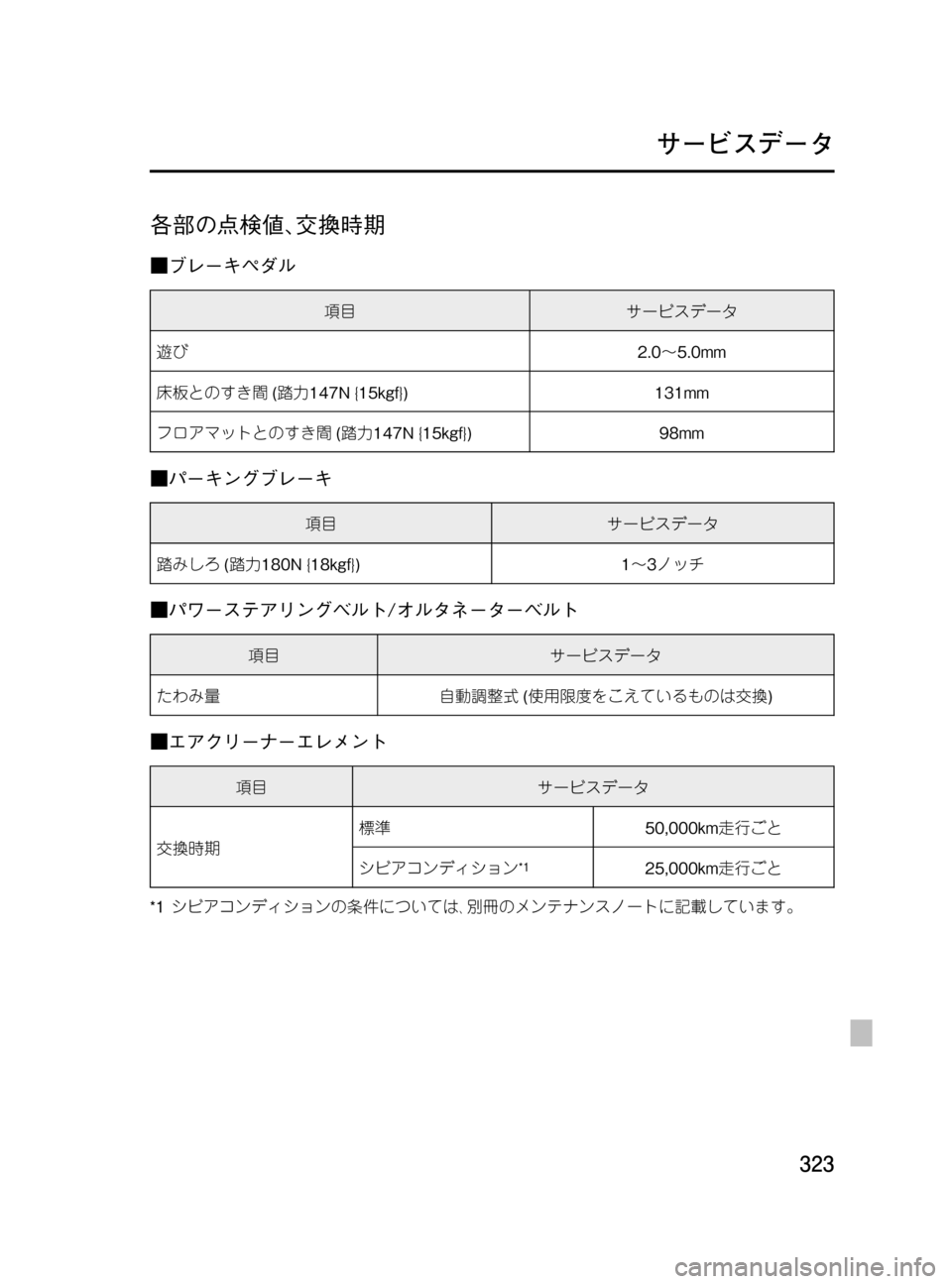

各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び2.0～5.0mm
床板とのすき間(踏力147N {15kgf}) 131mm
フロアマットとのすき間(踏力147N {15kgf}) 98mm
■パーキングブレーキ
項目サービスデータ
踏みしろ(踏力180N {18kgf}) 1～3ノッチ
■パワーステアリングベルト/オルタネーターベルト
項目サービスデータ
たわみ量自動調整式(使用限度をこえているものは交換)
■エアクリーナーエレメント
項目サービスデータ
交換時期標準50,000km走行ごと
シビアコンディション
*125,000km走行ごと
*1シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
323
MPV_Ｌチ_初版323ページ
2014年7月31日10:41 AM
Form No.Ｌチ
サービスデータ

Black plate (324,1)
電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
型式NGK ILTR5A13G､LTR5BI13
イリジウムプラグを使用していますので､ワイヤーブラシなどによる清掃は行なわないでくださ
い。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがありま
す。
■バッテリー
項目サービスデータ
型式､容量80D26L､65Ah (20時間率)
324
MPV_Ｌチ_初版324ページ
2014年7月31日10:41 AM
Form No.Ｌチ
サービスデータ

Black plate (325,1)
■電球(バルブ)の容量
電球(バルブ)W数(12V用)規格(UNECE*1(SAE))
ヘッドランプ上向き(ハイ
ビーム)60 W HB3 (9005)
下向き(ロー
ビーム)35 W D2S (D2S)
フォグランプ55 W H11 (H11)
車幅灯5 W W5W (4CP)
前面方向指示灯/非常点滅灯21 W PY21W (―)
側面方向指示灯/非常点滅灯LED
*2―(―)
後面方向指示灯/非常点滅灯21 W WY21W (22.3CP)
制動灯/尾灯LED
*2―(―)
後退灯21 W W21W (7440)
番号灯5 W W5W (4CP)
ハイマウントストップランプLED
*2―(―)
ルームランプ/マップランプ(フロント/セ
ンター)5 W W5W (4CP)
ルームランプ(リヤ)10W―(―)
ラゲッジルームランプ10 W―(―)
ドアカーテシランプ5 W W5W (4CP)
バニティミラーランプ2W―(―)
*1 UNECEはUnited Nations Economic Commission for Europe (国連欧州経済委員会)の略です。
*2 LEDはLight Emitting Diodeの略で発光するダイオードです。
■ヒューズ
→278ページ「ヒューズの受け持つ装置」
325
MPV_Ｌチ_初版325ページ
2014年7月31日10:41 AM
Form No.Ｌチ

Black plate (326,1)

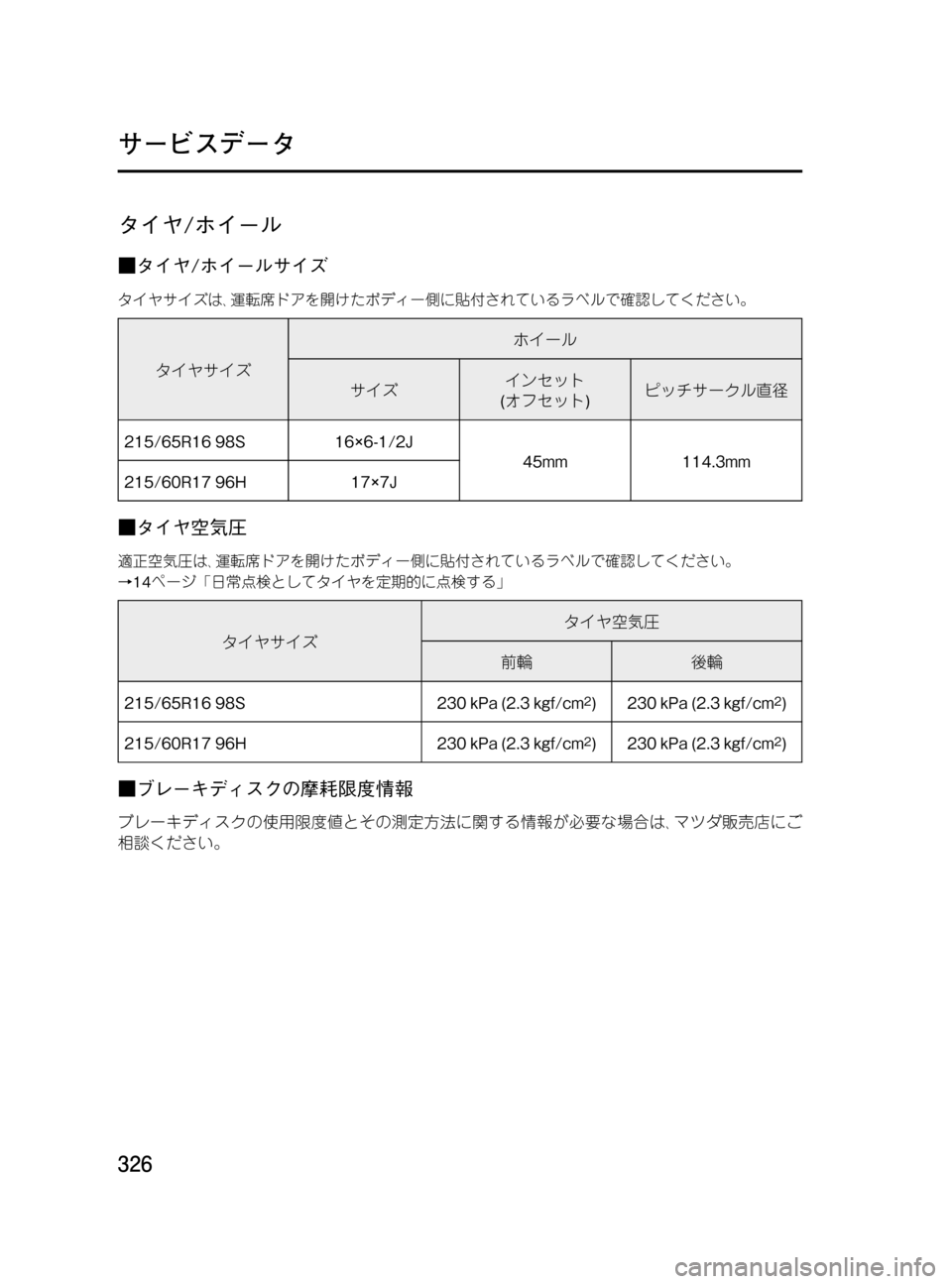

タイヤ/ホイール
■タイヤ/ホイールサイズ
タイヤサイズは､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサークル直径
215/65R16 98S 16×6-1/2J
45mm 114.3mm
215/60R17 96H 17×7J
■タイヤ空気圧
適正空気圧は､運転席ドアを開けたボディー側に貼付されているラベルで確認してください。
→14ページ「日常点検としてタイヤを定期的に点検する」
タイヤサイズタイヤ空気圧
前輪後輪
215/65R16 98S 230 kPa (2.3 kgf/cm
2) 230 kPa (2.3 kgf/cm2)
215/60R17 96H 230 kPa (2.3 kgf/cm
2) 230 kPa (2.3 kgf/cm2)
■ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､マツダ販売店にご
相談ください。
326
MPV_Ｌチ_初版326ページ
2014年7月31日10:41 AM
Form No.Ｌチ
サービスデータ

Black plate (327,1)
A
D
DSC (ダイナミックスタビリティコ
ントロール) ............................................... 95
TCS/DSC作動表示灯...................... 95
S
SRSエアバッグシステム........................ 80
EDR .................................................... 90
警告灯................................................ 89
T
TCS (トラクションコントロール
システム) ................................................... 93
TCS OFFスイッチ........................... 94
TCS OFF表示灯............................... 93
TCS/DSC作動表示灯...................... 93
アア
アームレスト..................................... 46, 52
アッパーグローブボックス................. 239
アドバンストキー.................................... 98
アドバンストキー一時停止機能... 113
アドバンストキー車外持ち出し
警報.................................................. 114
アドバンストキー車内閉じ込み
警報.................................................. 114
アドバンストキー電池切れ警報... 114
エンジン始動不許可警報.............. 114
エンジンのかけかた...................... 107
キーナンバープレート.................. 102
こんなときは.................................. 116
作動範囲.......................................... 104
システム故障警報.......................... 113
スタ－トノブもどし忘れ警報...... 113
施錠/解錠........................................ 105
設定変更(カスタマイズ機能) ...... 115
電池交換.......................................... 102
補助キー機能
.................................. 112
リクエストスイッチ不作動警報... 114
リモートコントロール機能.......... 110
リヤゲートの開けかた.................. 106
アルミホイール
手入れ.............................................. 302
アンダートランク................................. 240
アンチロックブレーキシステム
(ABS) .......................................................... 91
警告灯................................................ 91
アンテナ................................................. 228
イ
イージークロージャー................ 126, 136
EDR (イベントデータレコーダー) ........ 90
イグニッション(エンジン)
キー.................................................. 117
スイッチ.......................................... 188
327
MPV_Ｌチ_初版327ページ
2014年7月31日10:41 AM
Form No.Ｌチ
さくいん

Black plate (328,1)
イ
イベントデータレコーダー(EDR) ........ 90
イモビライザーシステム(アドバンス
トキー装備車) ........................................ 150
イモビライザーシステム(アドバンス
トキー非装備車) .................................... 152
イルミネーテッドエントリー
システム................................................. 229
インテリアライト(室内照明) .............. 229
インナーミラー(ルームミラー) .......... 157
インフォメーションセンターディス
プレイ..................................................... 232
外気温表示...................................... 233
時計.................................................. 232
ウ
ウインカー(方向指示器)
レバー.............................................. 180
W(ワット)数.................................. 325
ウインドー
曇ったとき...................................... 221
手入れ.............................................. 301
パワーウインドー.......................... 141
リヤウインドーデフォッガー
(曇り取り)スイッチ...................... 185
ウォッシャー液
ウォッシャースイッチ.................. 181
冬にそなえて(濃度の調節) .......... 307
補充.................................................. 295
エ
エアコン
エアフィルターの点検､交換........ 297
エアコン(空調) ...................................... 214
上手に使用するために.................. 214
フロントフルオートエアコン...... 218
リヤフルオートエアコン.............. 225
エ
エアバッグシステム................................ 80
EDR .................................................... 90
警告灯................................................ 89
AFS (アダプティブフロントライティ
ングシステム) ........................................ 178
AFS OFF表示灯............................. 173
ABS (アンチロックブレーキ
システム) ................................................... 91
警告灯................................................ 91
エンジン
かけかた.......................................... 189
キー.................................................. 117
スイッチ.......................................... 188
エンジンオイル
交換時期､推奨オイル､交換量...... 319
冬にそなえて.................................. 307
油圧警告灯...................................... 164
エンジン回転計(タコメーター) .......... 160
エンジンフード(ボンネット) .............. 147
エンスト(故障したとき) ...................... 245
オ
応急用スペアタイヤ............................. 252
オーディオ
オーディオリモートコントロー
ルスイッチ...................................... 228
オートマチック車
運転するとき.................................. 198
オートマチックトランス
ミッション............................................. 192
AASモード...................................... 194
シフトロック装置.......................... 193
マニュアルモード.......................... 194
オートマチックトランスミッションフ
ルード
推奨フルード､容量........................ 320
オーバーヒートしたとき..................... 262
328
MPV_Ｌチ_初版328ページ
2014年7月31日10:41 AM
Form No.Ｌチ

Black plate (329,1)
オ
オーバーヘッドコンソール................. 238
お子さま専用シートについて
シートの種類.................................... 73
選択の目安........................................ 75
お子さまの安全
お子さま専用シートについて........ 72
チャイルドシートの固定................ 78
オットマン................................................ 48
オドメーター......................................... 159
カ
夏期の取り扱い..................................... 312
ガソリン(燃料)
使用燃料､容量................................ 318
燃料補給口...................................... 145
カップホルダー..................................... 236
カメラ
サイドカメラ.................................. 203
バックカメラ.................................. 203
ガラス
曇ったとき...................................... 221
手入れ.............................................. 301
リヤウインドーデフォッガー
(曇り取り)スイッチ...................... 185
環境保護のために................................. 313
寒冷時の取り扱い................................. 307
キ
キー......................................................... 117
キーナンバープレート.................. 117
キーレスエントリーシステム............. 118
緊急用具の取り扱い............................. 246
ク
空気圧(タイヤ) ......................................... 14
空調(エアコン) ...................................... 214
曇り取り(デフォッガー)スイッチ..... 185
フロントワイパーデアイサー
(4WD車) .......................................... 186
クラクション(ホーン) .......................... 186
グローブボックス................................. 238
ケ
警告灯
エアバッグ警告灯.......................... 166
ABS警告灯...................................... 165
エンジン警告灯.............................. 165
オートマチックトランス
ミッション警告灯.......................... 169
KEY警告灯(赤)/KEY表示灯(緑)
(アドバンストキー装備車) ........... 169
故障警告表示灯.............................. 164
シートベルト警告灯...................... 167
充電警告灯...................................... 164
燃料残量警告灯.............................. 167
半ドア警告灯.................................. 168
プリテンショナー警告灯.............. 166
ブレーキ警告灯.............................. 163
ヘッドランプオートレベリング
警告灯.............................................. 170
油圧警告灯...................................... 164
4WD警告灯..................................... 168
329
MPV_Ｌチ_初版329ページ
2014年7月31日10:41 AM
Form No.Ｌチ

Black plate (330,1)
ケ
警報音
アドバンストキーレス警報.......... 175
キー抜き忘れ防止チャイム.......... 174
シートベルト着用忘れチャイム... 175
電動スライドドアブザー.............. 174
パーキングブレーキもどし忘れ
チャイム.......................................... 175
パワーリヤゲートブザー.............. 175
ランプ消し忘れ防止チャイム...... 174
リバースポジションチャイム...... 174
化粧鏡(バニティミラー) ...................... 229
けん引..................................................... 283
コ
コインボックス..................................... 238
工具......................................................... 247
後退灯(バックランプ)
W(ワット)数.................................. 325
故障したとき......................................... 244
サ
サードシート............................................ 54
サイドカメラ......................................... 203
サイドブレーキ..................................... 190
サイドミラー(ドアミラー) .................. 155
サンバイザー......................................... 229
シ
シート
サードシート.................................... 54
シートアレンジ................................ 58
セカンドシート................................ 47
正しい運転姿勢................................ 42
フラットシート................................ 59
フロントシート................................ 44
シートヒーター........................................ 45
シ
シートベルト
アンカーアジャスター.................... 71
ELR (緊急時固定機構)付
シートベルト.................................... 69
警告灯................................................ 67
3点式シートベルト.......................... 67
種類.................................................... 66
正しい着用のしかた........................ 63
着用忘れチャイム............................ 67
手入れ.............................................. 304
プリテンショナー付
シートベルト.................................... 69
ロードリミッター付
シートベルト.................................... 70
シガーライター..................................... 234
事故が起きたときは............................. 287
室内照明................................................. 229
室内灯(ルームランプ)
スイッチ.......................................... 230
W(ワット)数.................................. 325
シフトロック装置................................. 193
ジャッキ................................................. 247
車幅灯(スモールランプ)
スイッチ.......................................... 176
W(ワット)数.................................. 325
収納......................................................... 238
アッパーグローブボックス.......... 239
アンダートランク
.......................... 240
オーバーヘッドコンソール.......... 238
グローブボックス.......................... 238
コインボックス.............................. 238
ショッピングフック...................... 240
ラゲッジフック.............................. 239
リヤコートフック.......................... 241
ショッピングフック............................. 240
330
MPV_Ｌチ_初版330ページ
2014年7月31日10:41 AM
Form No.Ｌチ
