MAZDA MODEL MX-5 2017 Brukerhåndbok (in Norwegian)

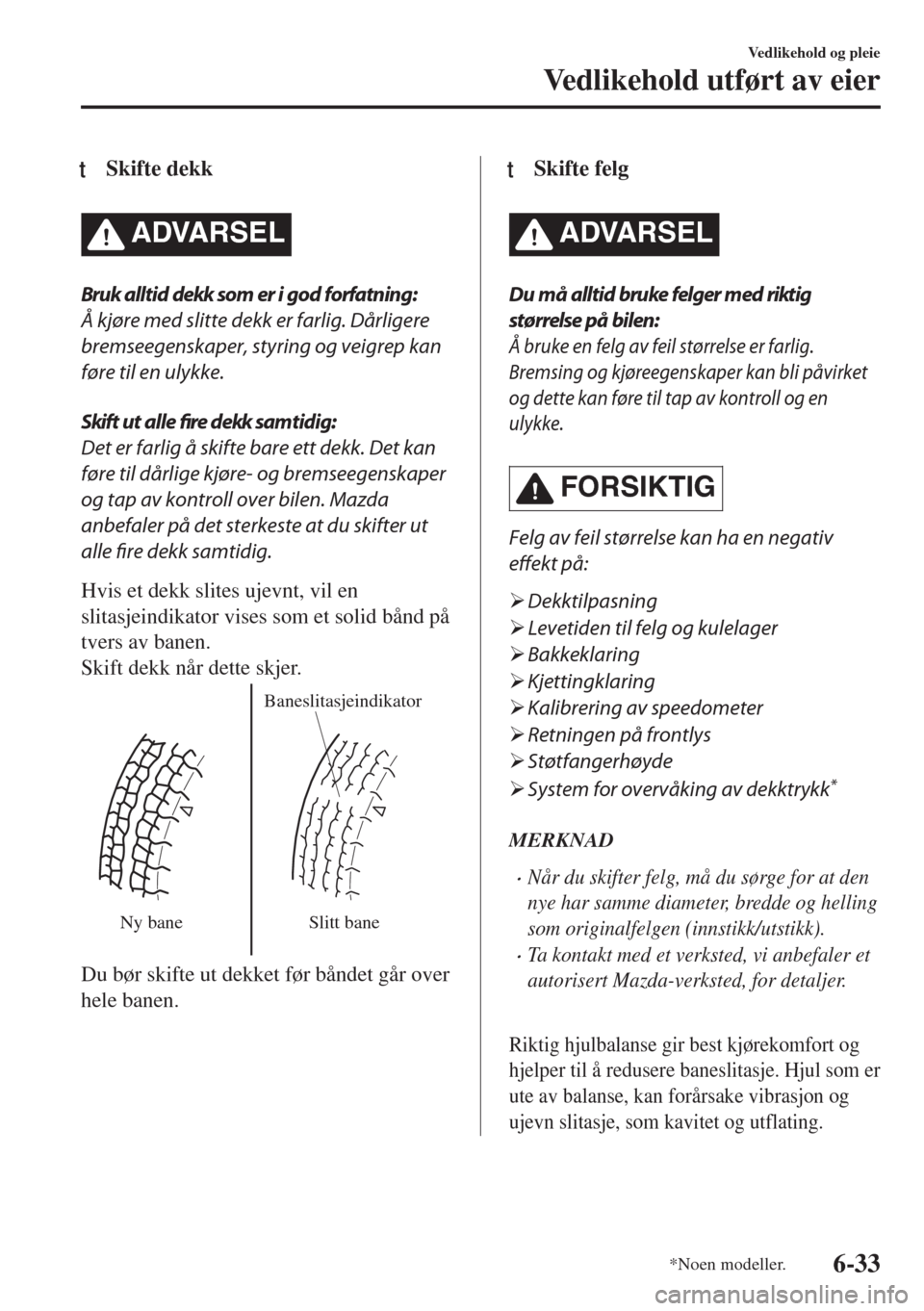

tSkifte dekk
ADVARSEL
Bruk alltid dekk som er i god forfatning:
Å kjøre med slitte dekk er farlig. Dårligere
bremseegenskaper, styring og veigrep kan
føre til en ulykke.
Skift ut alle fire dekk samtidig:
Det er farlig å skifte bare ett dekk. Det kan
føre til dårlige kjøre- og bremseegenskaper
og tap av kontroll over bilen. Mazda
anbefaler på det sterkeste at du skifter ut
alle fire dekk samtidig.
Hvis et dekk slites ujevnt, vil en
slitasjeindikator vises som et solid bånd på
tvers av banen.
Skift dekk når dette skjer.
Ny baneBaneslitasjeindikator
Slitt bane
Du bør skifte ut dekket før båndet går over
hele banen.
ttSkifte felg
ADVARSEL
Du må alltid bruke felger med riktig
størrelse på bilen:
Å bruke en felg av feil størrelse er farlig.
Bremsing og kjøreegenskaper kan bli påvirket
og dette kan føre til tap av kontroll og en
ulykke.
FORSIKTIG
Felg av feil størrelse kan ha en negativ
effekt på:
¾Dekktilpasning
¾Levetiden til felg og kulelager
¾Bakkeklaring
¾Kjettingklaring
¾Kalibrering av speedometer
¾Retningen på frontlys
¾Støtfangerhøyde
¾System for overvåking av dekktrykk
*
MERKNAD
•Når du skifter felg, må du sørge for at den
nye har samme diameter, bredde og helling
som originalfelgen (innstikk/utstikk).
•Ta kontakt med et verksted, vi anbefaler et
autorisert Mazda-verksted, for detaljer.

Riktig hjulbalanse gir best kjørekomfort og
hjelper til å redusere baneslitasje. Hjul som er
ute av balanse, kan forårsake vibrasjon og
ujevn slitasje, som kavitet og utflating.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-33

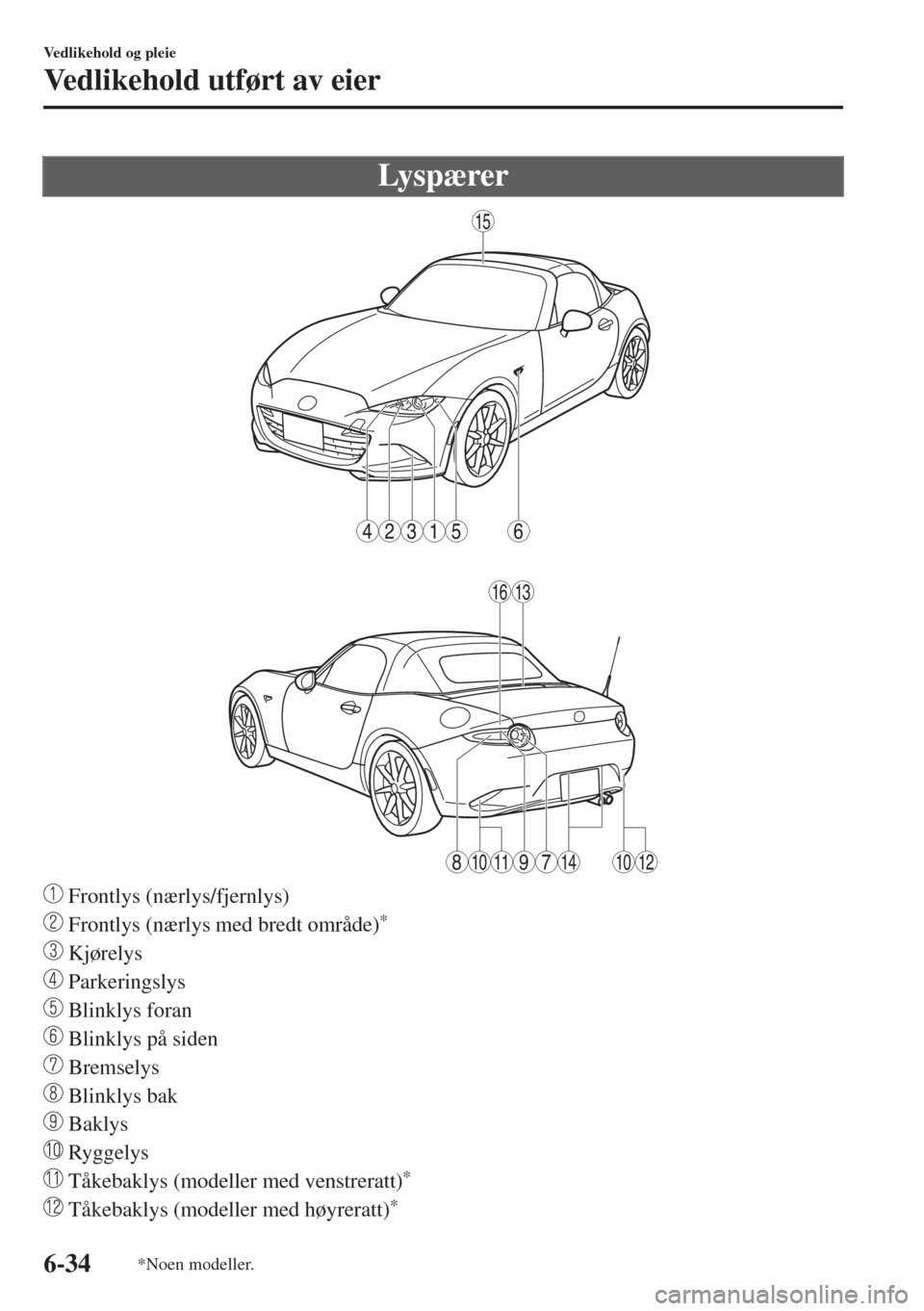

Ly s p æ re r
6
15
1316
15234
1011141012789
Frontlys (nærlys/fjernlys)
Frontlys (nærlys med bredt område)*
Kjørelys
Parkeringslys
Blinklys foran
Blinklys på siden
Bremselys
Blinklys bak
Baklys
Ryggelys
Tåkebaklys (modeller med venstreratt)*
Tåkebaklys (modeller med høyreratt)*
Vedlikehold og pleie
Vedlikehold utført av eier
6-34*Noen modeller.

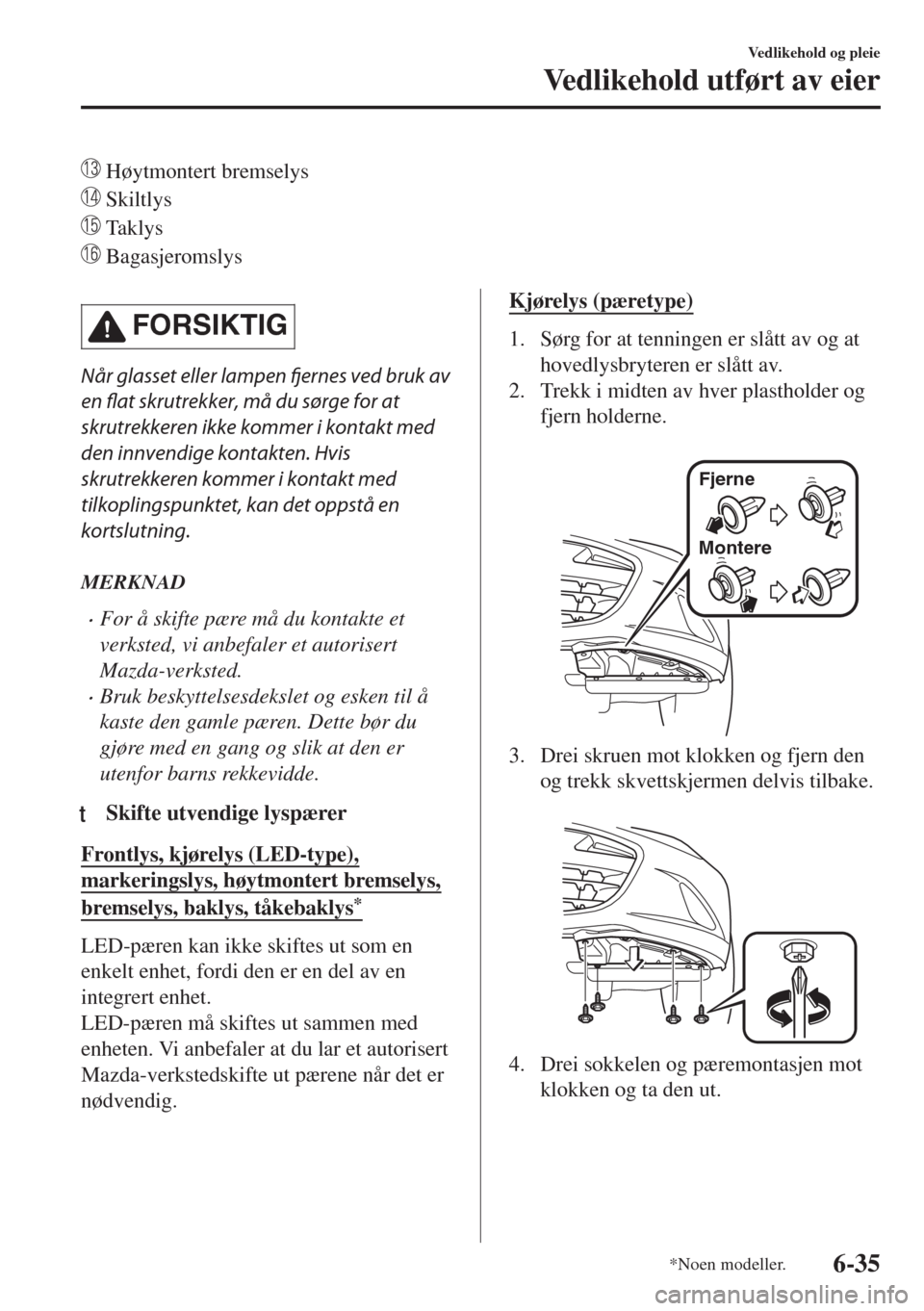

Høytmontert bremselys
Skiltlys
Taklys
Bagasjeromslys
FORSIKTIG
Når glasset eller lampen fjernes ved bruk av
en flat skrutrekker, må du sørge for at
skrutrekkeren ikke kommer i kontakt med
den innvendige kontakten. Hvis
skrutrekkeren kommer i kontakt med
tilkoplingspunktet, kan det oppstå en
kortslutning.
MERKNAD
•For å skifte pære må du kontakte et
verksted, vi anbefaler et autorisert
Mazda-verksted.
•Bruk beskyttelsesdekslet og esken til å
kaste den gamle pæren. Dette bør du
gjøre med en gang og slik at den er
utenfor barns rekkevidde.
ttSkifte utvendige lyspærer
Frontlys, kjørelys (LED-type),
markeringslys, høytmontert bremselys,
bremselys, baklys, tåkebaklys*
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Kjørelys (pæretype)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.

Fjerne
Montere
3. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.

4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-35

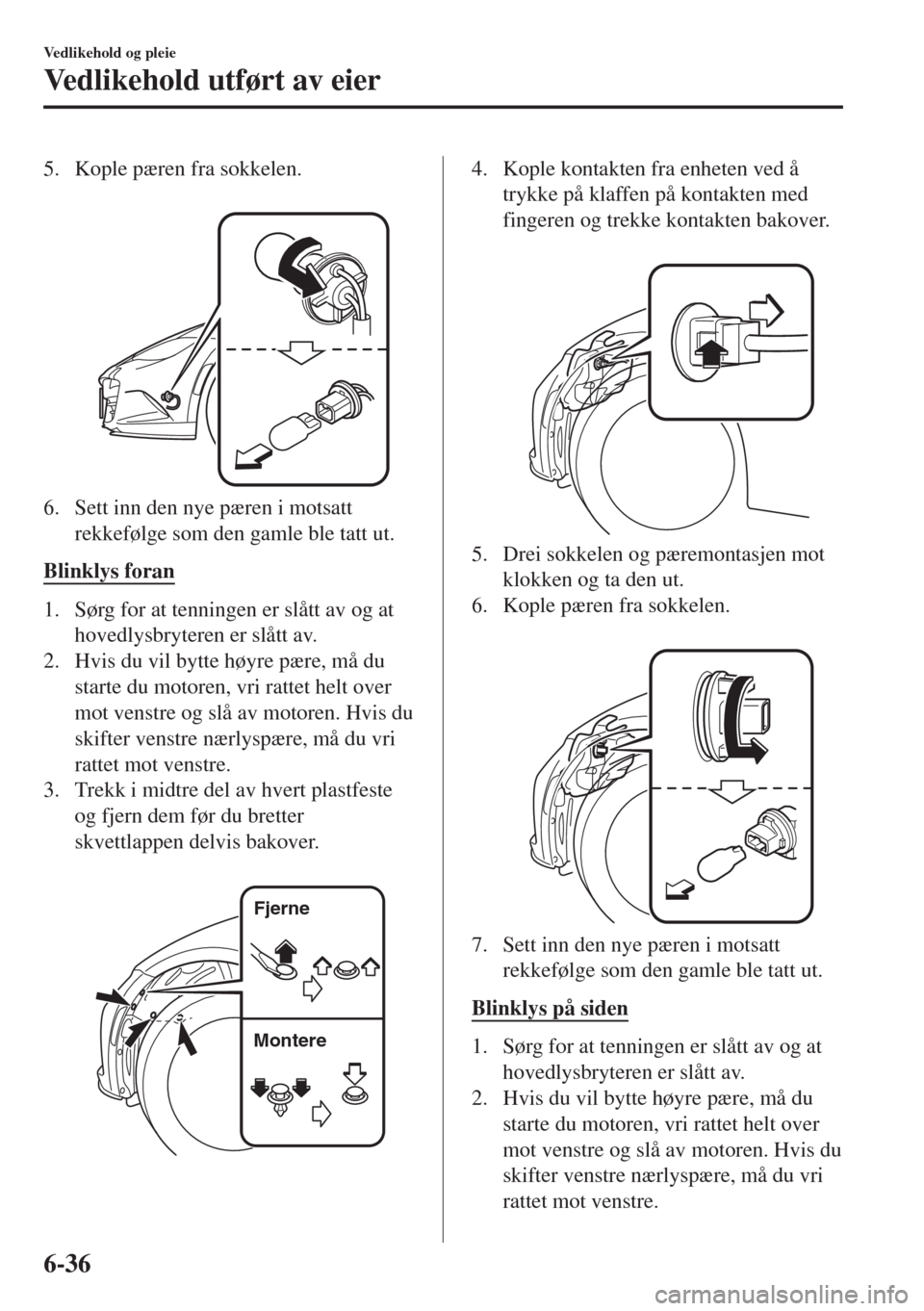

5. Kople pæren fra sokkelen.

6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys foran
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte du motoren, vri rattet helt over
mot venstre og slå av motoren. Hvis du
skifter venstre nærlyspære, må du vri
rattet mot venstre.
3. Trekk i midtre del av hvert plastfeste
og fjern dem før du bretter
skvettlappen delvis bakover.

Fjerne
Montere
4. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten bakover.

5. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
6. Kople pæren fra sokkelen.

7. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys på siden
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Hvis du vil bytte høyre pære, må du
starte du motoren, vri rattet helt over
mot venstre og slå av motoren. Hvis du
skifter venstre nærlyspære, må du vri
rattet mot venstre.
Vedlikehold og pleie
Vedlikehold utført av eier
6-36

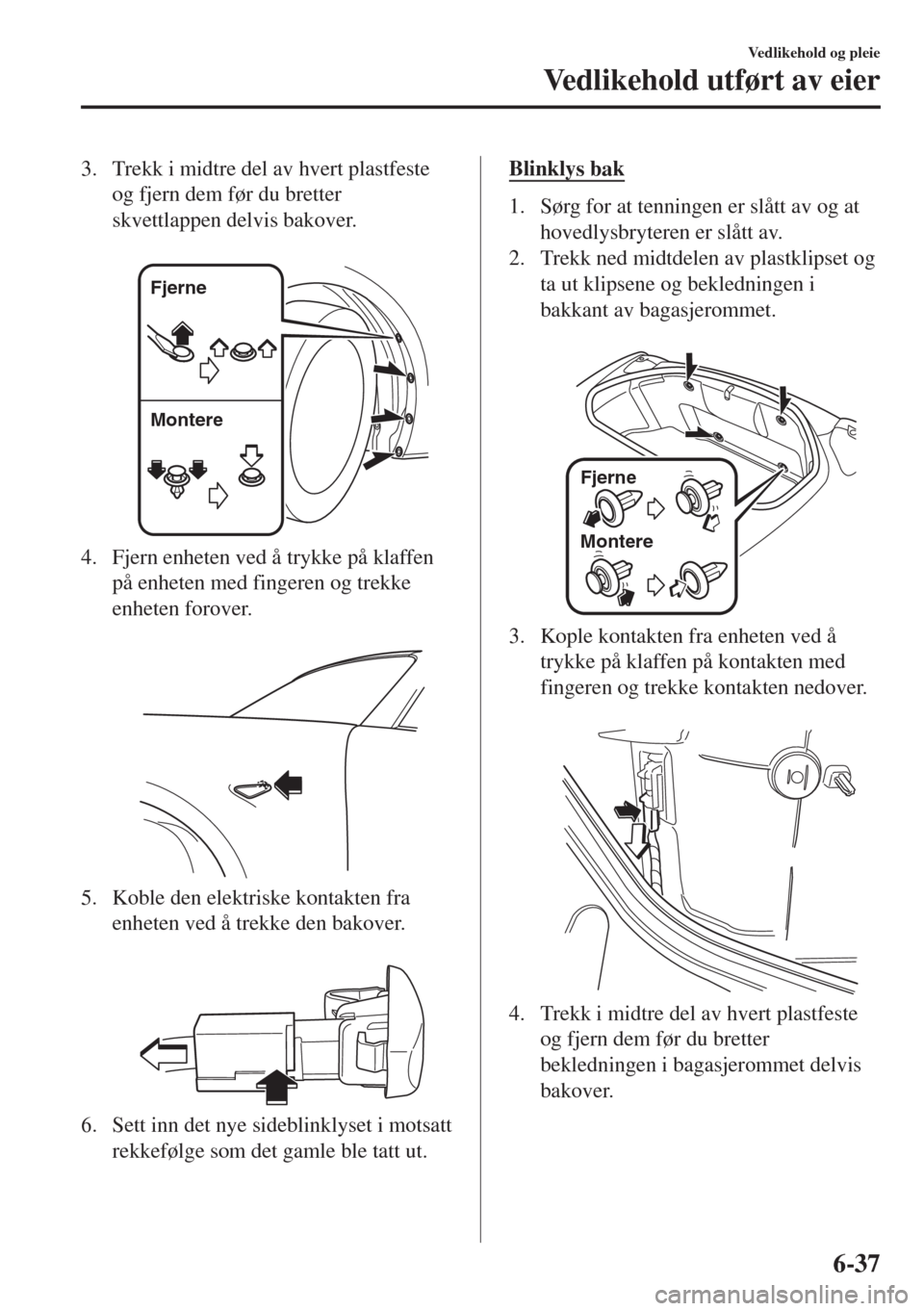

3. Trekk i midtre del av hvert plastfeste
og fjern dem før du bretter
skvettlappen delvis bakover.

Fjerne
Montere
4. Fjern enheten ved å trykke på klaffen
på enheten med fingeren og trekke
enheten forover.

5. Koble den elektriske kontakten fra
enheten ved å trekke den bakover.

6. Sett inn det nye sideblinklyset i motsatt
rekkefølge som det gamle ble tatt ut.
Blinklys bak
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk ned midtdelen av plastklipset og
ta ut klipsene og bekledningen i
bakkant av bagasjerommet.

Fjerne
Montere
3. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

4. Trekk i midtre del av hvert plastfeste
og fjern dem før du bretter
bekledningen i bagasjerommet delvis
bakover.
Vedlikehold og pleie
Vedlikehold utført av eier
6-37

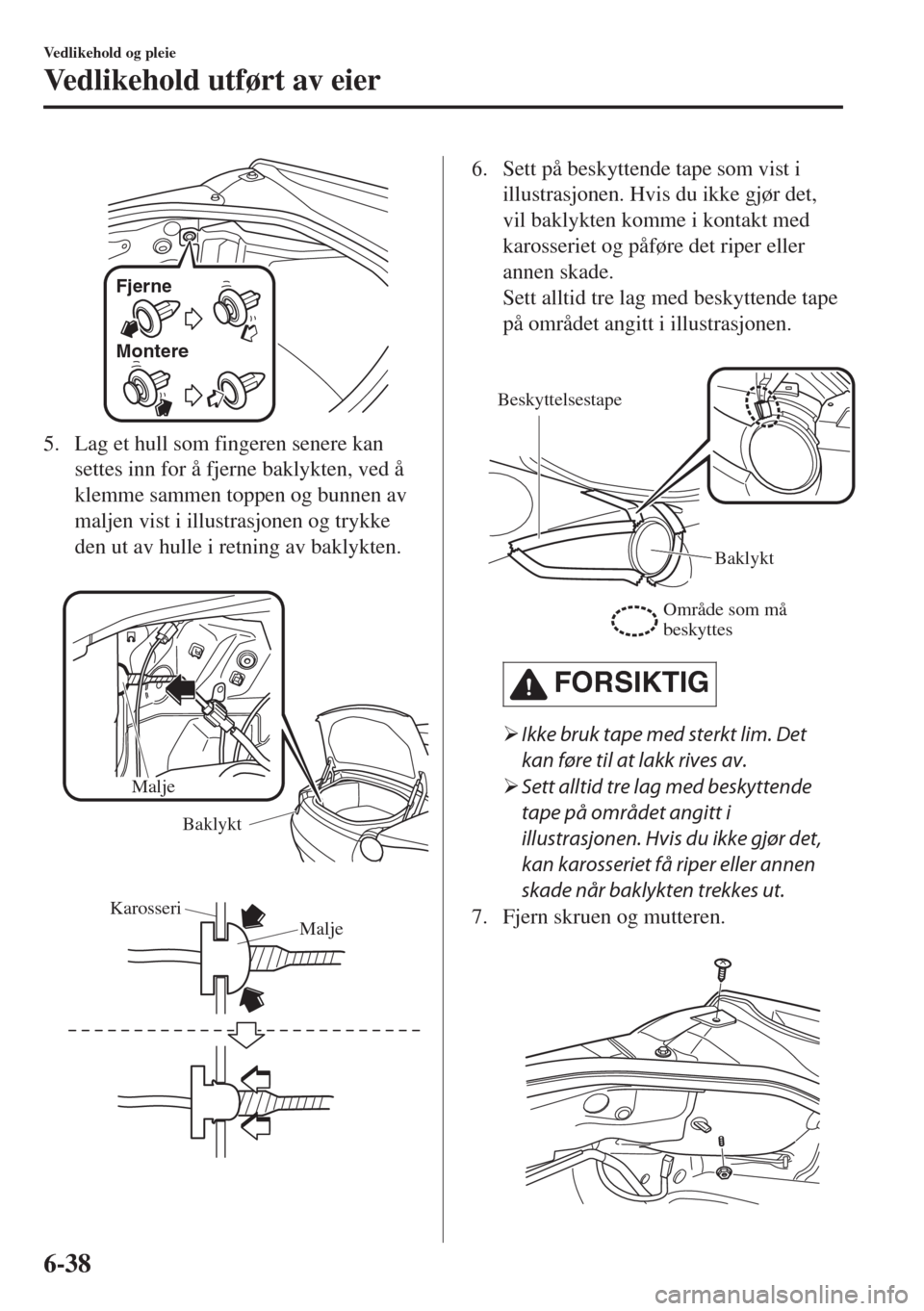

Fjerne
Montere
5. Lag et hull som fingeren senere kan
settes inn for å fjerne baklykten, ved å
klemme sammen toppen og bunnen av
maljen vist i illustrasjonen og trykke
den ut av hulle i retning av baklykten.

Malje
Baklykt

Malje Karosseri
6. Sett på beskyttende tape som vist i
illustrasjonen. Hvis du ikke gjør det,
vil baklykten komme i kontakt med
karosseriet og påføre det riper eller
annen skade.
Sett alltid tre lag med beskyttende tape
på området angitt i illustrasjonen.

Beskyttelsestape
Baklykt
Område som må
beskyttes
FORSIKTIG
¾Ikke bruk tape med sterkt lim. Det
kan føre til at lakk rives av.
¾Sett alltid tre lag med beskyttende
tape på området angitt i
illustrasjonen. Hvis du ikke gjør det,
kan karosseriet få riper eller annen
skade når baklykten trekkes ut.
7. Fjern skruen og mutteren.

Vedlikehold og pleie
Vedlikehold utført av eier
6-38

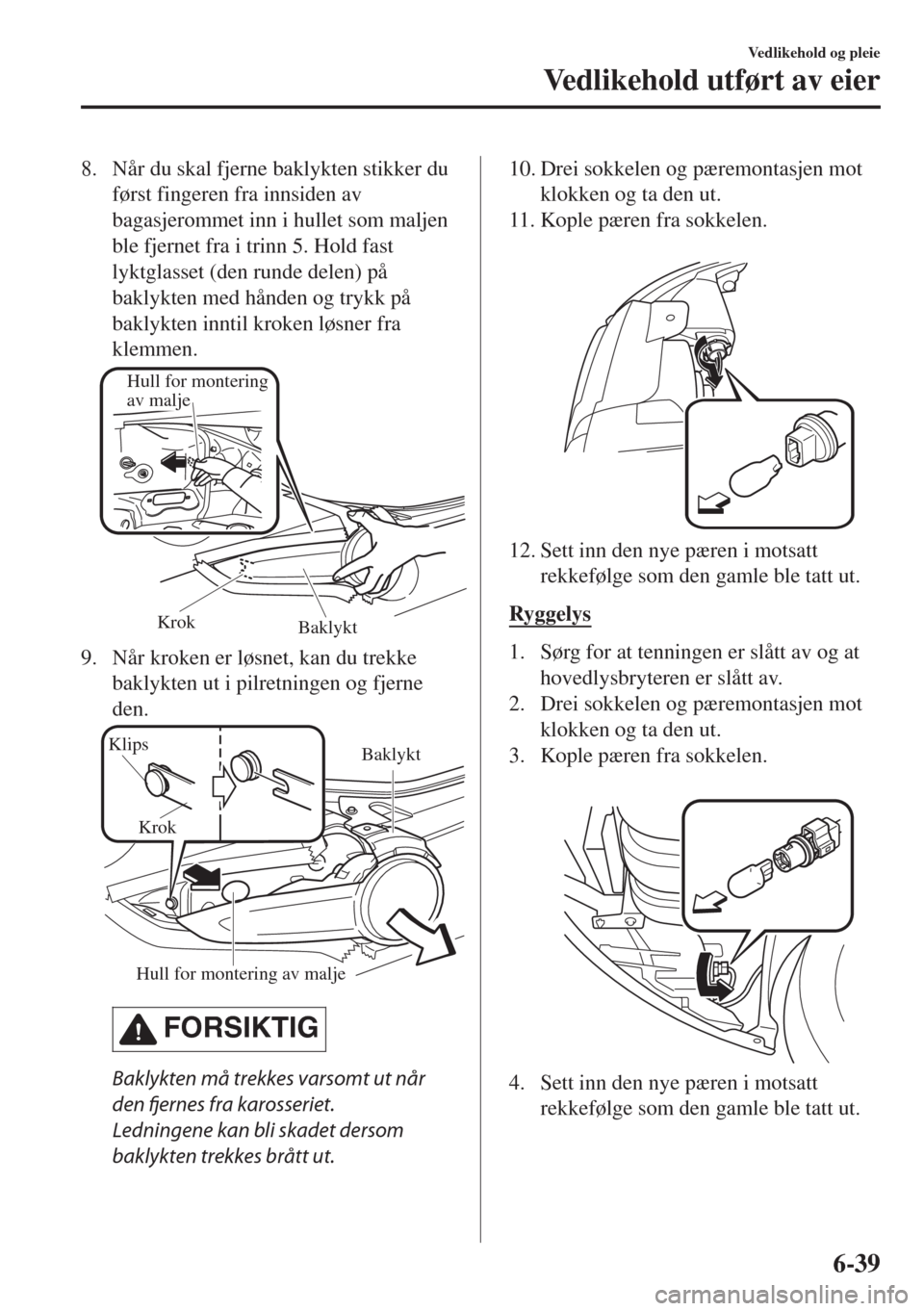

8. Når du skal fjerne baklykten stikker du
først fingeren fra innsiden av
bagasjerommet inn i hullet som maljen
ble fjernet fra i trinn 5. Hold fast
lyktglasset (den runde delen) på
baklykten med hånden og trykk på
baklykten inntil kroken løsner fra
klemmen.
Baklykt Krok
Hull for montering
av malje
9. Når kroken er løsnet, kan du trekke
baklykten ut i pilretningen og fjerne
den.
Hull for montering av malje Klips
KrokBaklykt
FORSIKTIG
Baklykten må trekkes varsomt ut når
den fjernes fra karosseriet.
Ledningene kan bli skadet dersom
baklykten trekkes brått ut.
10. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
11. Kople pæren fra sokkelen.

12. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Ryggelys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
3. Kople pæren fra sokkelen.

4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-39

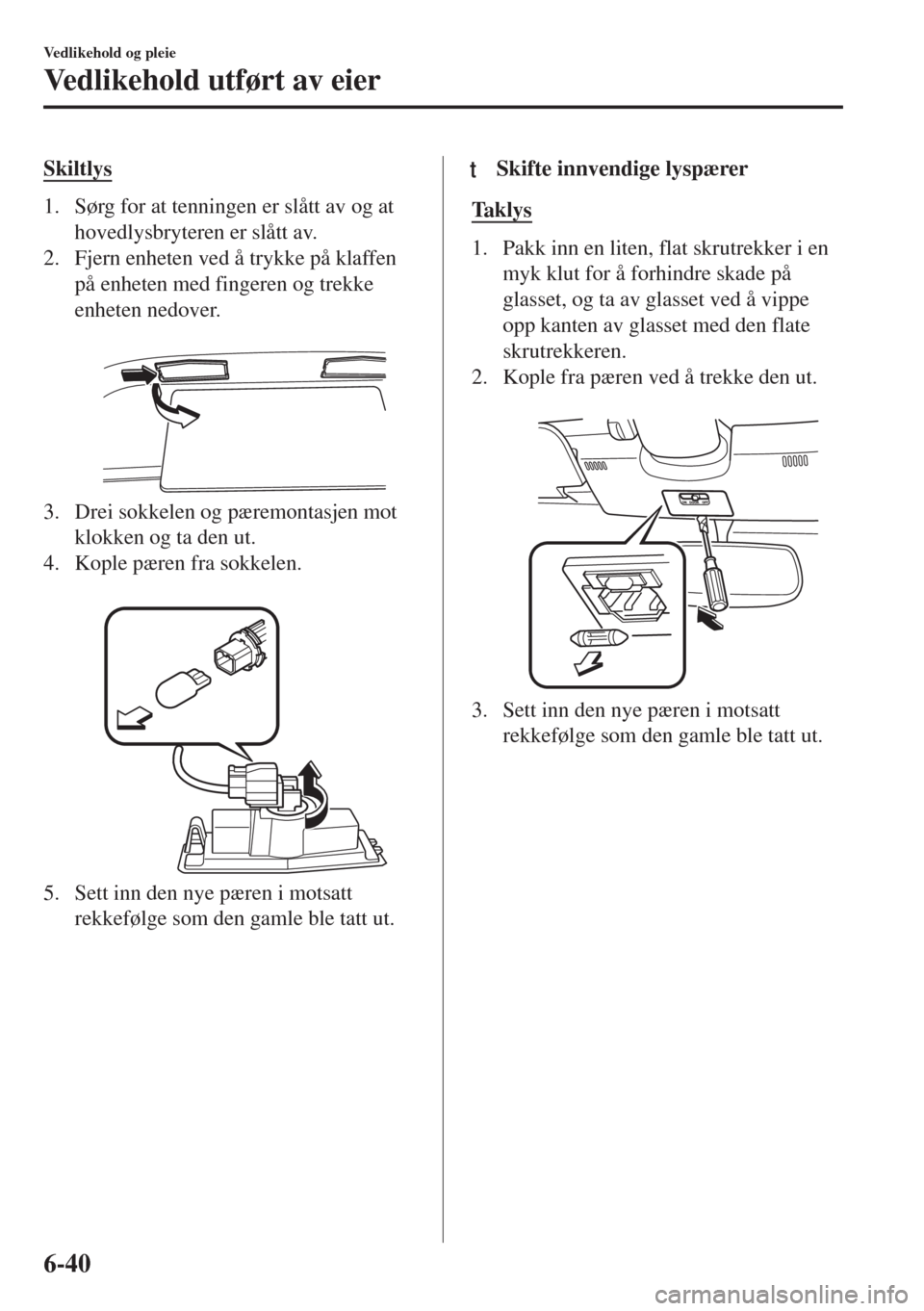

Skiltlys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Fjern enheten ved å trykke på klaffen
på enheten med fingeren og trekke
enheten nedover.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
ttSkifte innvendige lyspærer
Ta k l y s
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe
opp kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.

3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-40

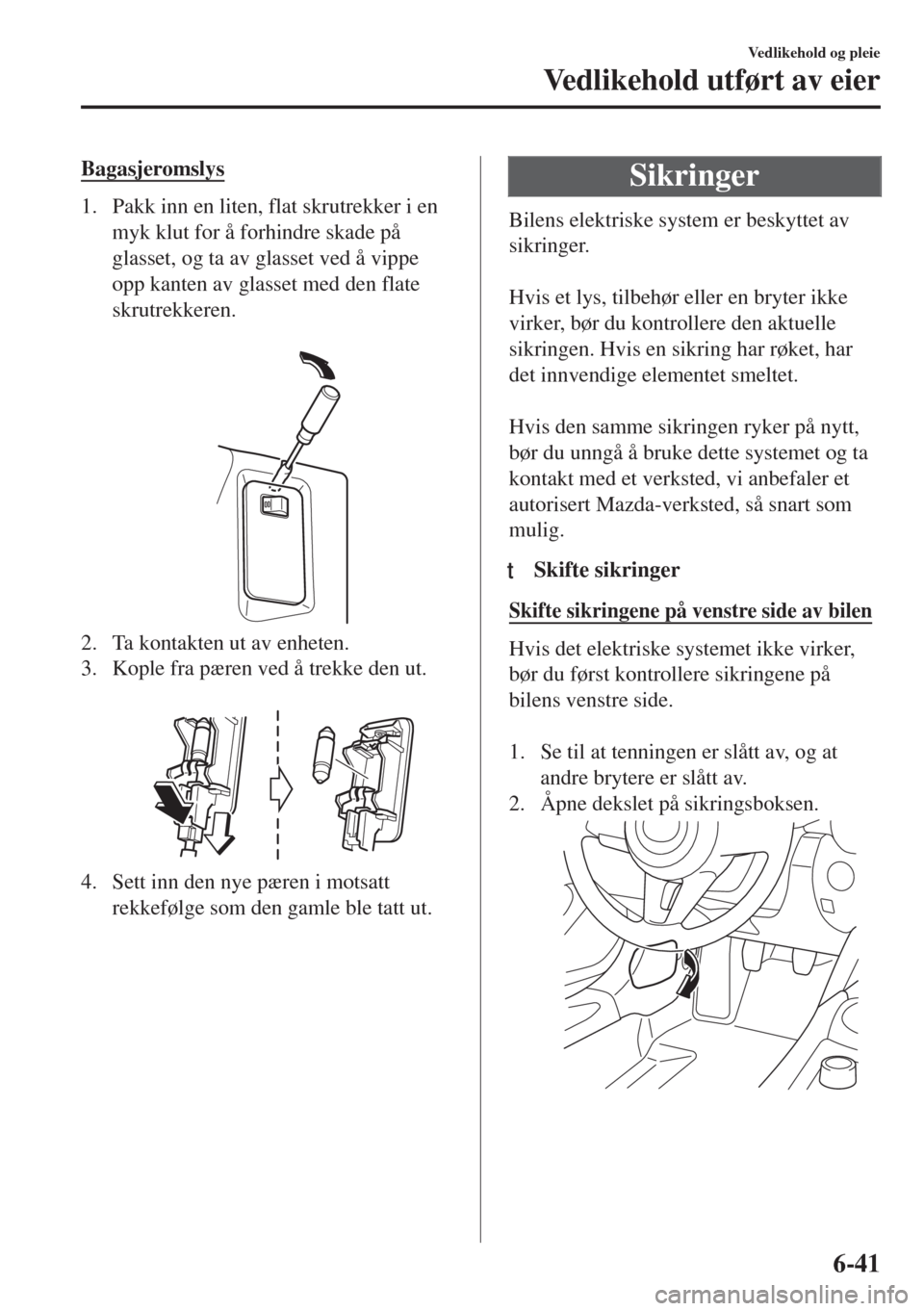

Bagasjeromslys
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe
opp kanten av glasset med den flate
skrutrekkeren.

2. Ta kontakten ut av enheten.
3. Kople fra pæren ved å trekke den ut.

4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Sikringer
Bilens elektriske system er beskyttet av
sikringer.

Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontrollere den aktuelle
sikringen. Hvis en sikring har røket, har
det innvendige elementet smeltet.

Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et verksted, vi anbefaler et
autorisert Mazda-verksted, så snart som
mulig.
ttSkifte sikringer
Skifte sikringene på venstre side av bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.

1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.
Vedlikehold og pleie
Vedlikehold utført av eier
6-41

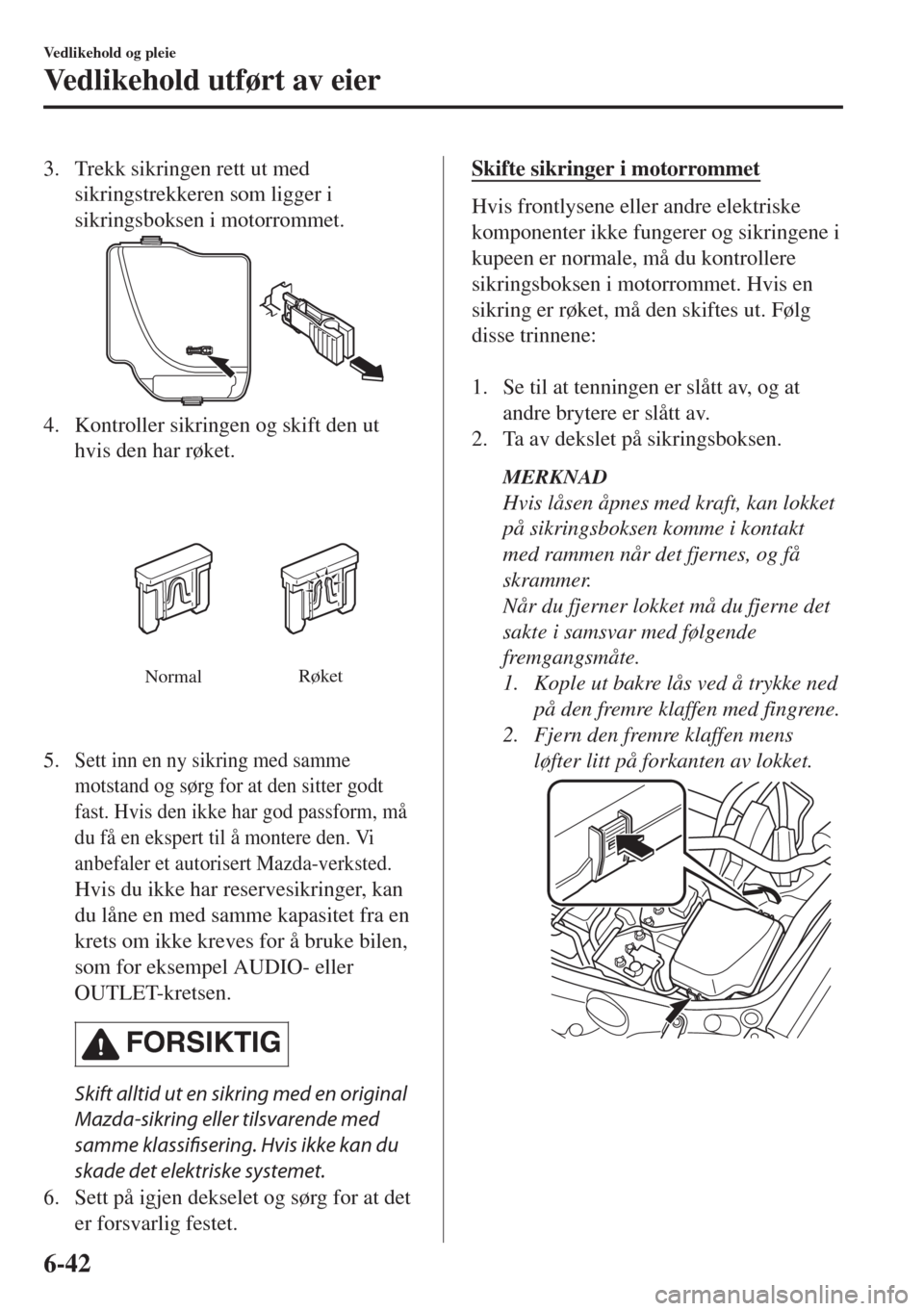

3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den ut
hvis den har røket.
NormalRøket
5.Sett inn en ny sikring med samme
motstand og sørg for at den sitter godt
fast. Hvis den ikke har god passform, må
du få en ekspert til å montere den. Vi
anbefaler et autorisert Mazda-verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.
FORSIKTIG
Skift alltid ut en sikring med en original
Mazda-sikring eller tilsvarende med
samme klassifisering. Hvis ikke kan du
skade det elektriske systemet.
6. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene i
kupeen er normale, må du kontrollere
sikringsboksen i motorrommet. Hvis en
sikring er røket, må den skiftes ut. Følg
disse trinnene:

1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.
MERKNAD
Hvis låsen åpnes med kraft, kan lokket
på sikringsboksen komme i kontakt
med rammen når det fjernes, og få
skrammer.
Når du fjerner lokket må du fjerne det
sakte i samsvar med følgende
fremgangsmåte.
1. Kople ut bakre lås ved å trykke ned
på den fremre klaffen med fingrene.
2. Fjern den fremre klaffen mens
løfter litt på forkanten av lokket.
Vedlikehold og pleie
Vedlikehold utført av eier
6-42
