MAZDA MODEL MX-5 2017 Instrukcja Obsługi (in Polish)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5, Model: MAZDA MODEL MX-5 2017Pages: 623, PDF Size: 9.11 MB
Page 491 of 623
Pasek mocujcy trójkt
ostrzegawczy
*
Trójkt ostrzegawczy nale*y
przechowywa ü przy nak áadce progu
baga*nika i zabezpiecza ü paskiem.
Pasek
W razie awarii
Postój w sytuacjach awaryjnych
*Wybrane wersje.7-3
Page 492 of 623
Przebita opona*
W zale*no ci od specyfikacji Twoja
Mazda jest wyposa*ona albo w opony
typu Run Flat albo w opony standardowe,
dlatego procedura naprawy przebitej
opony ró*ni si
w zale*no ci od typu
opony. Przed jazd upewnij si
, w jaki typ
opony wyposa*ona jest Twoja Mazda.
Je li nie mo*esz zidentyfikowa ü Tw o j e g o
typu opony, skonsultuj si
z wyspecjalizowanym serwisem, zalecamy
Autoryzowan Stacj
Obs áugi Mazdy.
tJak zidentyfikowa ü posiadany typ
opony
Opona typu Run Flat
Opona typu Run Flat posiada na ciance
bocznej oznaczenie
i/lub .
i/lub
Opona standardowa
Opona standardowa nie posiada na ciance
bocznej oznaczenia
i/lub .
ttSamochód z oponami typu Run Flat
OSTRZE)ENIE
Poddaj opony kontroli lub dokonaj
możliwie jak najszybciej odpowiedniej
naprawy przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi
Mazdy:
Jeżeli lampka ostrzegawcza przebitej
opony świeci się, albo słychać sygnał
ostrzegawczy ciśnienia w oponie, jazda
z dużą prędkością albo gwałtowne
manewrowanie lub hamowanie zagrażają
bezpieczeństwu. Prowadzenie samochodu
może ulec pogorszeniu, co w efekcie może
doprowadzić do wypadku.
Jeżeli lampka ostrzegawcza przebitej
opony świeci się, albo słychać sygnał
ostrzegawczy ciśnienia w oponie,
natychmiast zmniejsz prędkość
samochodu, unikając gwałtownego
manewrowania i hamowania.
W razie przebicia opony typu Run Flat
w zestawie wska(ników za wieca si
lampka ostrzegawcza przebitej opony
i przez oko áo 30 sekund s áycha ü sygna á
d(wi
kowy.
W razie awarii
Przebita opona
7-4*Wybrane wersje.
Page 493 of 623
UWAGA
Dopóki przebita opona nie zostanie
wymieniona, sygna á d(wi
kowy b
dzie
s áycha ü przez oko áo 30 sekund przy
ka*dorazowym w áczeniu zap áonu.
Samochody z oponami typu Run Flat
mo*na prowadzi ü mimo przebitej opony
w nast
pujcych okoliczno ciach:
Maksymalna pr
dko ü samochodu
z przebit opon typu Run Flat:
80 km/h
Maksymalna odleg áo ü mo*liwa do
przejechania z przebit opon typu Run
Flat: 80 km
PRZESTROGA
W zależności od warunków jazdy
maksymalna odległość możliwa do
przejechania może być krótsza.
W razie przebicia opony typu Run Flat
prowad( ostro*nie samochód do
najbli*szego Serwisu Mazdy, aby dokona ü
wymiany opony.
UWAGA
•W samochodach wyposa*onych seryjnie
w opony typu Run Flat nie ma ko áa
zapasowego ani zestawu do awaryjnej
naprawy opony.
•Zalecana jest wymiana przebitej opony
typu Run Flat na now opon
tego
samego typu.
•Nie nale*y stosowa ü równocze nie
w jednym samochodzie opon
standardowych i opon typu Run Flat.
tSamochody ze standardowymi
oponami
Je*eli podczas jazdy wystpi nast
pujce
okoliczno ci, mo*e to oznacza ü, *e opona
zosta áa przebita.
•Prowadzenie samochodu jest
utrudnione.
•Samochód zaczyna wpada ü w drgania.
•Samochód ciga w jedn stron
.
W razie przebicia standardowej opony,
patrz „Przechowywanie narz
dzi”
(strona 7-6) i „Zestaw do awaryjnej
naprawy opon” (strona 7-8).
W razie awarii
Przebita opona
7-5
Page 494 of 623

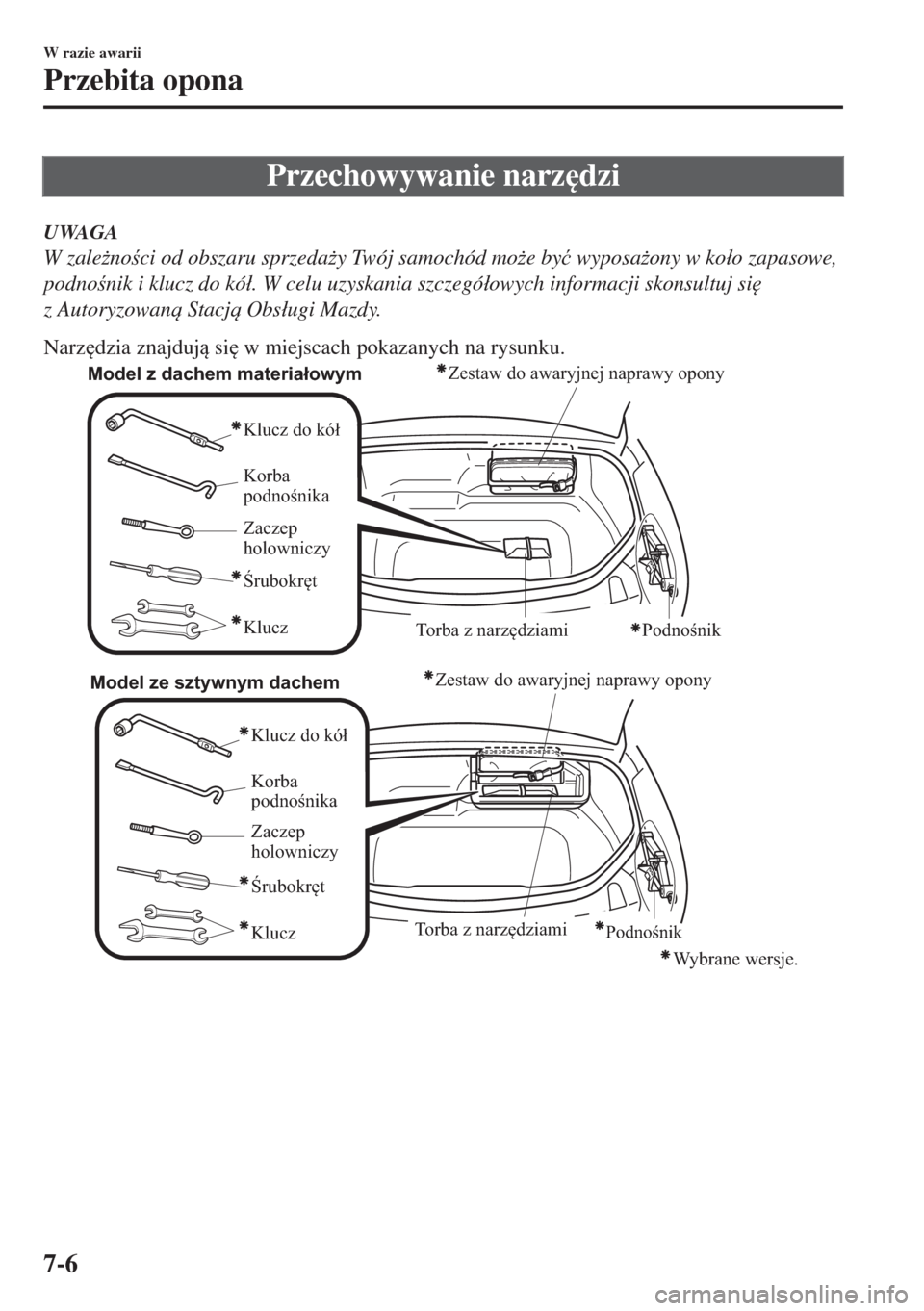

Przechowywanie narz
dzi
UWAGA
W zale*no ci od obszaru sprzeda*y Twój samochód mo*e by ü wyposa*ony w ko áo zapasowe,
podno nik i klucz do kó á. W celu uzyskania szczegó áowych informacji skonsultuj si
z Autoryzowan Stacj Obs áugi Mazdy.
Narz
dzia znajduj si
w miejscach pokazanych na rysunku.
Podnośnik
Zestaw do awaryjnej naprawy opony
Podnośnik
Wybrane wersje. Torba z narzędziamiModel z dachem materiałowym
Zestaw do awaryjnej naprawy opony
Torba z narzędziami Model ze sztywnym dachem
Klucz do kół
Korba
podnośnika
Zaczep
holowniczy
Śrubokręt
Klucz
Klucz do kół
Korba
podnośnika
Zaczep
holowniczy
Śrubokręt
Klucz
W razie awarii
Przebita opona
7-6
Page 495 of 623
tPodno nik*
Aby wyj ü podno nik
1. Zdejmij pokryw
.
Zaczepy
2. Odkr
ü rub
motylkow i rub
podno nika w kierunku przeciwnym
do ruchu wskazówek zegara.
Śruba motylkowa
Śruba podnośnika
Aby schowa ü podno nik
1. W áó* rub
motylkow do podno nika,
ze rub podno nika skierowan do
ty áu i dokr
ü j wst
pnie zgodnie
z ruchem wskazówek zegara.
2. Dokr
ü rub
podno nika w kierunku
zgodnym z ruchem wskazówek zegara.
Śruba motylkowa
Śruba podnośnika
3. Przekr
ü rub
motylkow do oporu,
aby zabezpieczy ü podno nik.
UWAGA
Je*eli podno nik nie jest ca ákowicie
zabezpieczony, mo*e stuka ü podczas
jazdy. Upewnij si
, czy podno nik jest
w áa ciwie zamocowany.
4. W áó* zaczepy pokrywy i zainstaluj j
na miejscu.
UWAGA
Sprawd(, czy pokrywa zosta áa
poprawnie zamontowana.
Obs áuga okresowa
•Zawsze utrzymuj podno nik
w czysto ci.
•Upewnij si
, czy cz
ci ruchome nie s
zabrudzone lub zardzewia áe.
•Upewnij si
, czy gwint ruby jest
odpowiednio nasmarowany.
W razie awarii
Przebita opona
*Wybrane wersje.7-7
Page 496 of 623

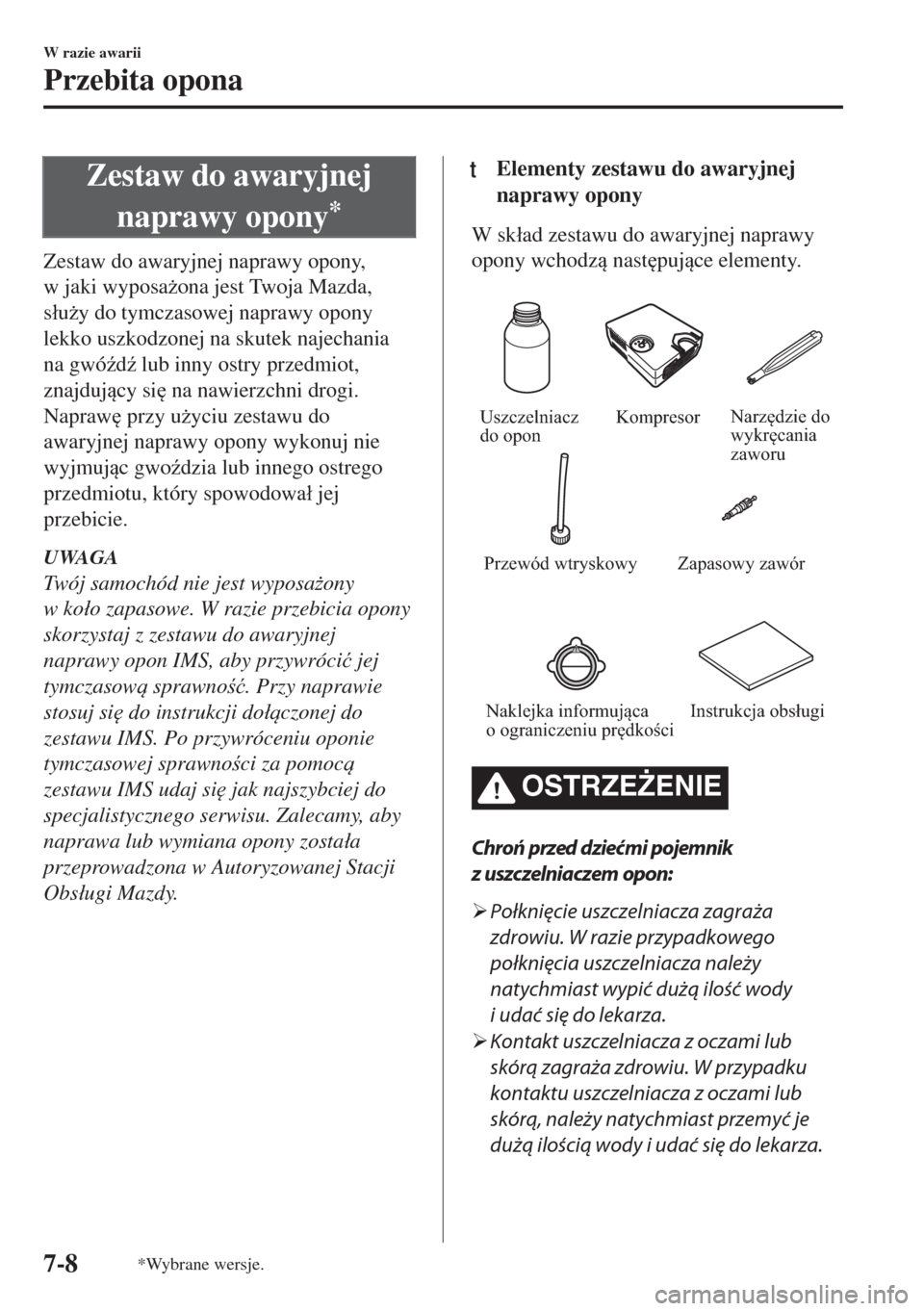

Zestaw do awaryjnej
naprawy opony
*
Zestaw do awaryjnej naprawy opony,
w jaki wyposa*ona jest Twoja Mazda,
s áu*y do tymczasowej naprawy opony
lekko uszkodzonej na skutek najechania
na gwó(d( lub inny ostry przedmiot,
znajdujcy si
na nawierzchni drogi.
Napraw
przy u*yciu zestawu do
awaryjnej naprawy opony wykonuj nie
wyjmujc gwo(dzia lub innego ostrego
przedmiotu, który spowodowa á jej
przebicie.
UWAGA
Twój samochód nie jest wyposa*ony
w ko áo zapasowe. W razie przebicia opony
skorzystaj z zestawu do awaryjnej
naprawy opon IMS, aby przywróci ü jej
tymczasow sprawno ü. Przy naprawie
stosuj si
do instrukcji do áczonej do
zestawu IMS. Po przywróceniu oponie
tymczasowej sprawno ci za pomoc
zestawu IMS udaj si
jak najszybciej do
specjalistycznego serwisu. Zalecamy, aby
naprawa lub wymiana opony zosta áa
przeprowadzona w Autoryzowanej Stacji
Obs áugi Mazdy.
tElementy zestawu do awaryjnej
naprawy opony
W sk áad zestawu do awaryjnej naprawy
opony wchodz nast
pujce elementy.
Uszczelniacz
do opon
Przewód wtryskowyKompresorNarzędzie do
wykręcania
zaworu
Zapasowy zawór
Naklejka informująca
o ograniczeniu prędkościInstrukcja obsługi
OSTRZE)ENIE
Chroń przed dziećmi pojemnik
z uszczelniaczem opon:
¾Połknięcie uszczelniacza zagraża
zdrowiu. W razie przypadkowego
połknięcia uszczelniacza należy
natychmiast wypić dużą ilość wody
i udać się do lekarza.
¾Kontakt uszczelniacza z oczami lub
skórą zagraża zdrowiu. W przypadku
kontaktu uszczelniacza z oczami lub
skórą, należy natychmiast przemyć je
dużą ilością wody i udać się do lekarza.
W razie awarii
Przebita opona
7-8*Wybrane wersje.
Page 497 of 623

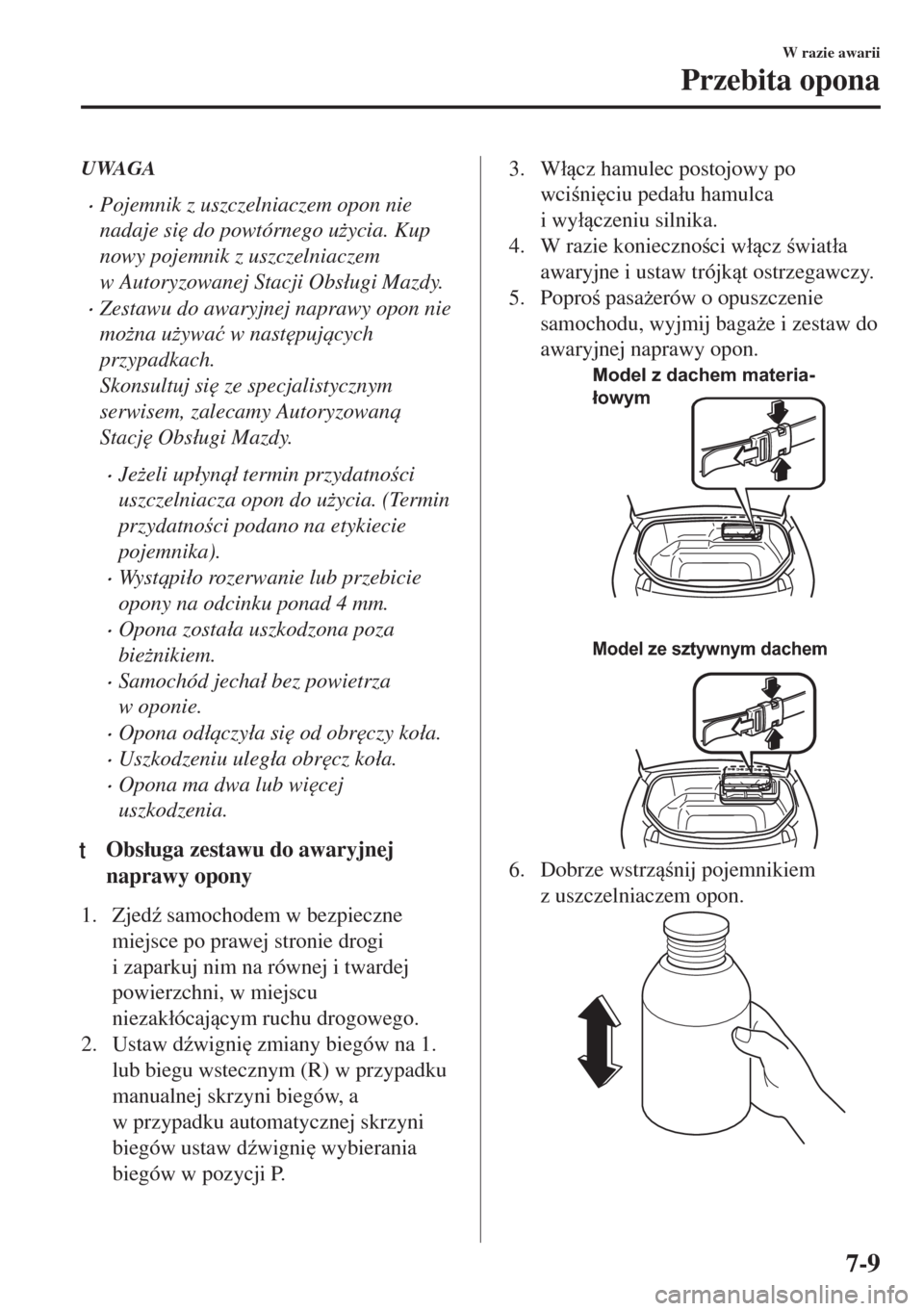

UWAGA
•Pojemnik z uszczelniaczem opon nie
nadaje si
do powtórnego u*ycia. Kup
nowy pojemnik z uszczelniaczem
w Autoryzowanej Stacji Obs áugi Mazdy.
•Zestawu do awaryjnej naprawy opon nie
mo*na u*ywa ü w nast
pujcych
przypadkach.
Skonsultuj si
ze specjalistycznym
serwisem, zalecamy Autoryzowan
Stacj
Obs áugi Mazdy.
•Je*eli up áyn á termin przydatno ci
uszczelniacza opon do u*ycia. (Termin
przydatno ci podano na etykiecie
pojemnika).
•Wy s tpi áo rozerwanie lub przebicie
opony na odcinku ponad 4 mm.
•Opona zosta áa uszkodzona poza
bie*nikiem.
•Samochód jecha á bez powietrza
w oponie.
•Opona od áczy áa si
od obr
czy ko áa.
•Uszkodzeniu uleg áa obr
cz ko áa.
•Opona ma dwa lub wi
cej
uszkodzenia.
tObs áuga zestawu do awaryjnej
naprawy opony
1. Zjed( samochodem w bezpieczne
miejsce po prawej stronie drogi
i zaparkuj nim na równej i twardej
powierzchni, w miejscu
niezak áócajcym ruchu drogowego.
2. Ustaw d(wigni
zmiany biegów na 1.
lub biegu wstecznym (R) w przypadku
manualnej skrzyni biegów, a
w przypadku automatycznej skrzyni
biegów ustaw d(wigni
wybierania
biegów w pozycji P.
3. W ácz hamulec postojowy po
wci ni
ciu peda áu hamulca
i wy áczeniu silnika.
4. W razie konieczno ci w ácz wiat áa
awaryjne i ustaw trójkt ostrzegawczy.
5. Popro pasa*erów o opuszczenie
samochodu, wyjmij baga*e i zestaw do
awaryjnej naprawy opon.
Model ze sztywnym dachem
Model z dachem materia-
łowym
6. Dobrze wstrz nij pojemnikiem
z uszczelniaczem opon.
W razie awarii
Przebita opona
7-9
Page 498 of 623
PRZESTROGA
Wstrząsanie pojemnikiem po
przykręceniu wężyka do napełniania
grozi wypłynięciem uszczelniacza opon
z wężyka. Zabrudzenia ubrań lub
innych przedmiotów uszczelniaczem
opon mogą być niemożliwe do
usunięcia. Wstrząśnij pojemnikiem
przed przykręceniem wężyka.
UWAGA
Uszczelniacz áatwo twardnieje
i wprowadzenie go do opony jest
trudniejsze w zimnych warunkach
pogodowych (0°C lub poni*ej).
Rozgrzej uszczelniacz wewntrz
samochodu, aby u áatwi ü wprowadzenie
go do opony.
7. Zdejmij nakr
tk
z pojemnika.
Przykr
ü w
*yk do nape ániania tak,
aby przebi á za lepk
pojemnika.
Zaślepka
Przewód
wtryskowy
Uszczelniacz
do opon
8. Odkr
ü kapturek zaworu przebitej
opony. Naci nij tyln cz
ci narz
dzia
do wykr
cania zaworu na rdze
zaworu i wypu ü pozosta áe w oponie
powietrze.
Narzędzie do
wykręcania zaworu Kapturek
zaworu Zawór
PRZESTROGA
Jeżeli przy wyjmowaniu zaworu
w oponie znajduje się powietrze, zawór
może wystrzelić. Ostrożnie wyjmij
zawór.
9. Odkr
ü zawór w kierunku przeciwnym
do ruchu wskazówek zegara i wyjmij
go.
Zawór Korpus zaworu
W razie awarii
Przebita opona
7-10
Page 499 of 623

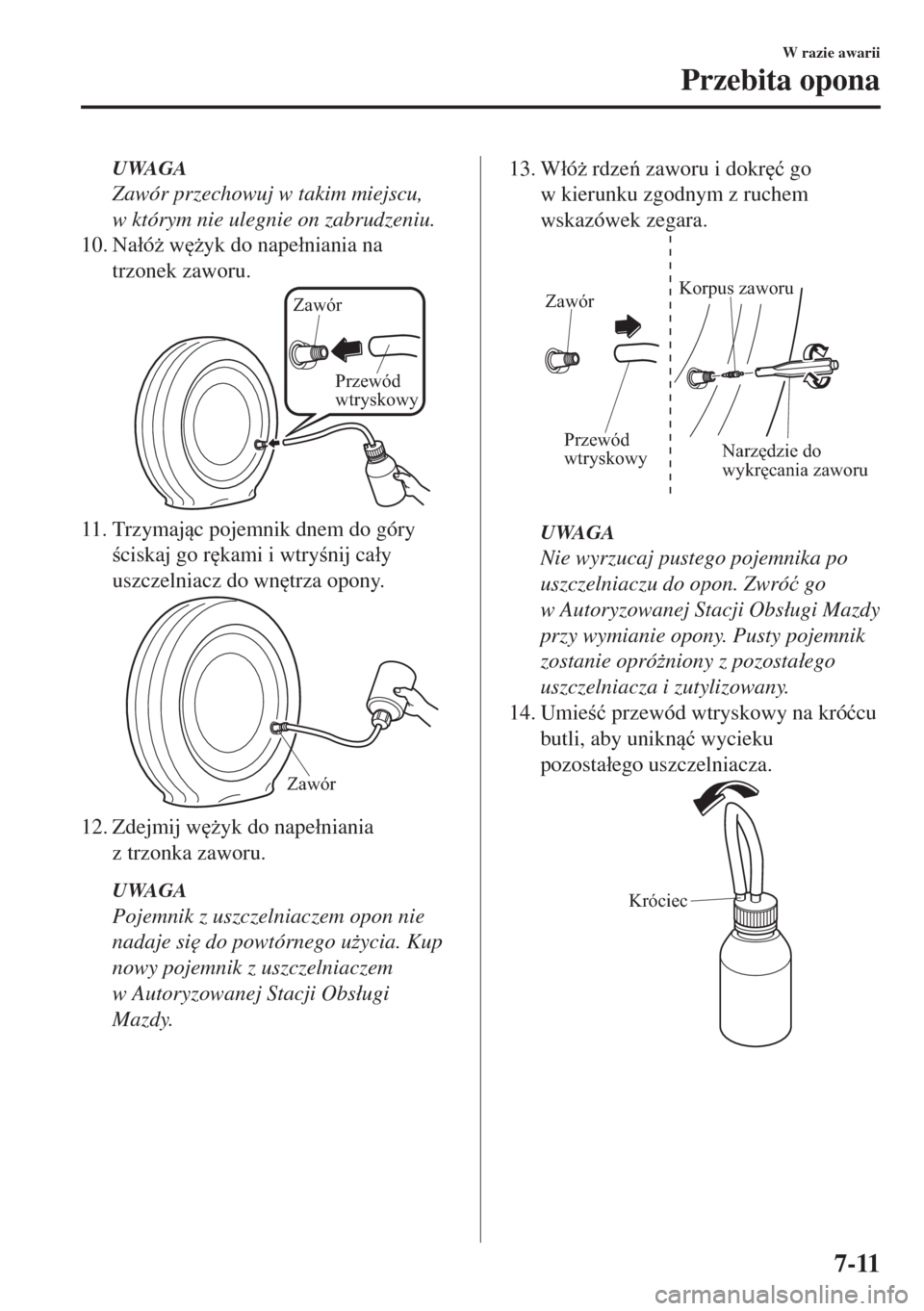

UWAGA
Zawór przechowuj w takim miejscu,
w którym nie ulegnie on zabrudzeniu.
10. Na áó* w
*yk do nape ániania na
trzonek zaworu.
Zawór
Przewód
wtryskowy
11. Trzymajc pojemnik dnem do góry
ciskaj go r
kami i wtry nij ca áy
uszczelniacz do wn
trza opony.
Zawór
12. Zdejmij w
*yk do nape ániania
z trzonka zaworu.
UWAGA
Pojemnik z uszczelniaczem opon nie
nadaje si
do powtórnego u*ycia. Kup
nowy pojemnik z uszczelniaczem
w Autoryzowanej Stacji Obs áugi
Mazdy.
13. W áó* rdze zaworu i dokr
ü go
w kierunku zgodnym z ruchem
wskazówek zegara.
Przewód
wtryskowyNarzędzie do
wykręcania zaworu Zawór
Korpus zaworu
UWAGA
Nie wyrzucaj pustego pojemnika po
uszczelniaczu do opon. Zwró ü go
w Autoryzowanej Stacji Obs áugi Mazdy
przy wymianie opony. Pusty pojemnik
zostanie opró*niony z pozosta áego
uszczelniacza i zutylizowany.
14. Umie ü przewód wtryskowy na kró ücu
butli, aby unikn ü wycieku
pozosta áego uszczelniacza.
Króciec
W razie awarii
Przebita opona
7-11
Page 500 of 623

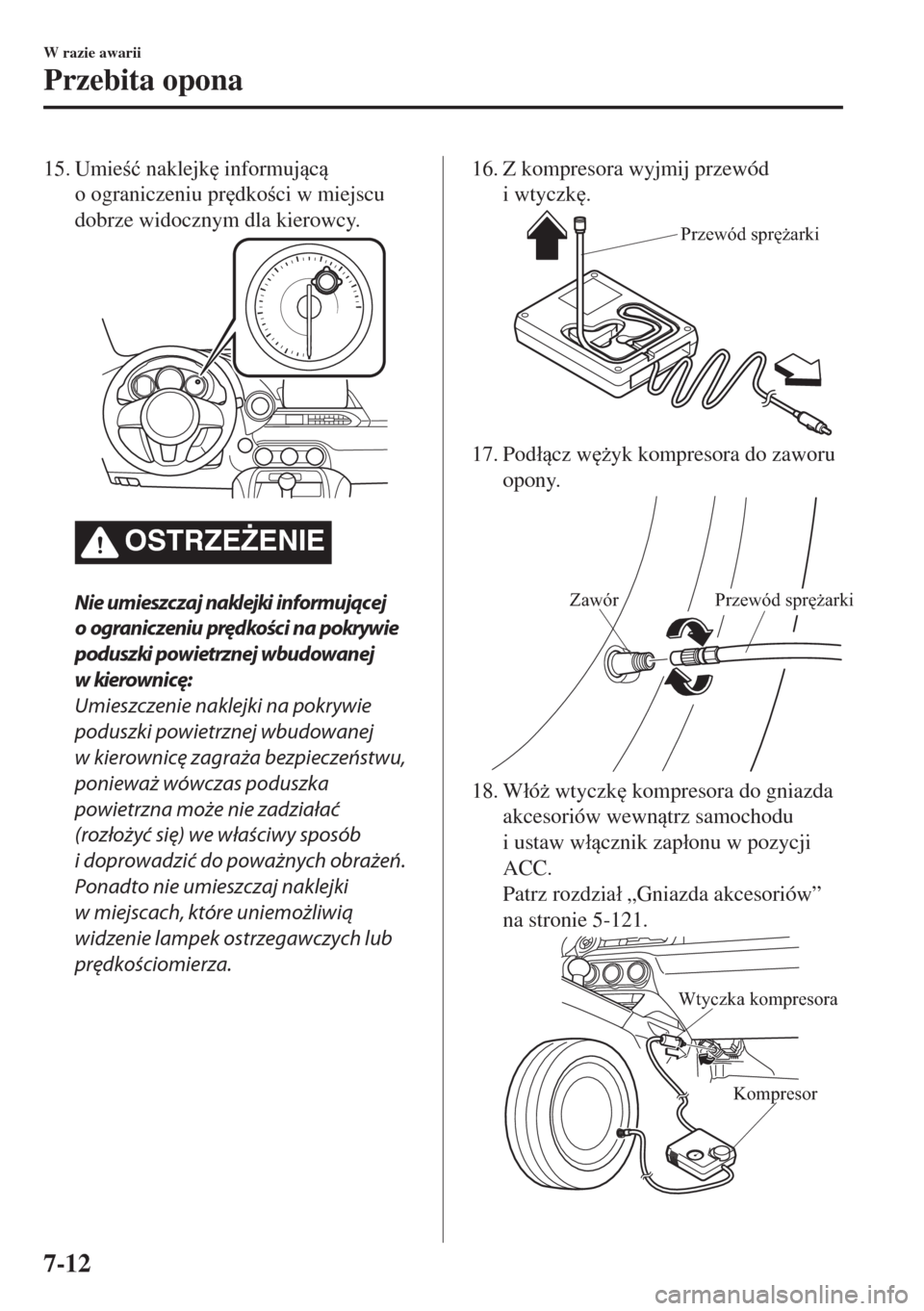

15. Umie ü naklejk
informujc
o ograniczeniu pr
dko ci w miejscu
dobrze widocznym dla kierowcy.
OSTRZE)ENIE
Nie umieszczaj naklejki informując ej
o ograniczeniu prędkości na pokrywie
poduszki powietrznej wbudowanej
w kierownicę:
Umieszczenie naklejki na pokrywie
poduszki powietrznej wbudowanej
w kierownicę zagraża bezpieczeństwu,
ponieważ wówczas poduszka
powietrzna może nie zadziałać
(rozłożyć się) we właściwy sposób
i doprowadzić do poważnych obrażeń.
Ponadto nie umieszczaj naklejki
w miejscach, które uniemożliwią
widzenie lampek ostrzegawczych lub
prędkościomierza.
16. Z kompresora wyjmij przewód
i wtyczk
.
Przewód sprężarki
17. Pod ácz w
*yk kompresora do zaworu
opony.
Zawór Przewód sprężarki
18. W áó* wtyczk
kompresora do gniazda
akcesoriów wewntrz samochodu
i ustaw w ácznik zap áonu w pozycji
ACC.
Patrz rozdzia á „Gniazda akcesoriów”
na stronie 5-121.
Kompresor
Wtyczka kompresora
W razie awarii
Przebita opona
7-12
