Page 461 of 623

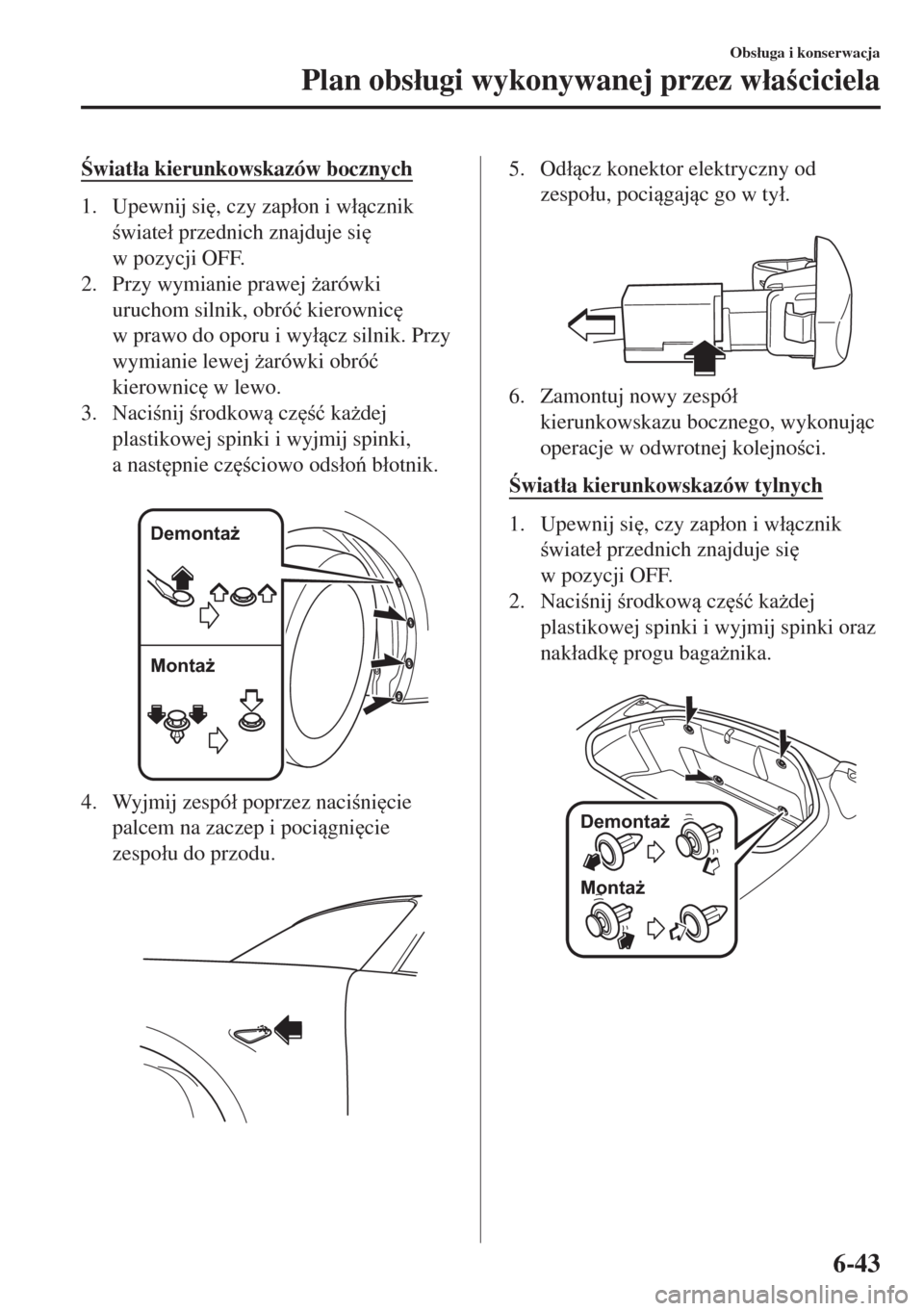

wiat áa kierunkowskazów bocznych
1. Upewnij si
, czy zap áon i w ácznik
wiate á przednich znajduje si
w pozycji OFF.
2. Przy wymianie prawej *arówki
uruchom silnik, obró ü kierownic
w prawo do oporu i wy ácz silnik. Przy
wymianie lewej *arówki obró ü
kierownic
w lewo.
3. Naci nij rodkow cz
Page 462 of 623

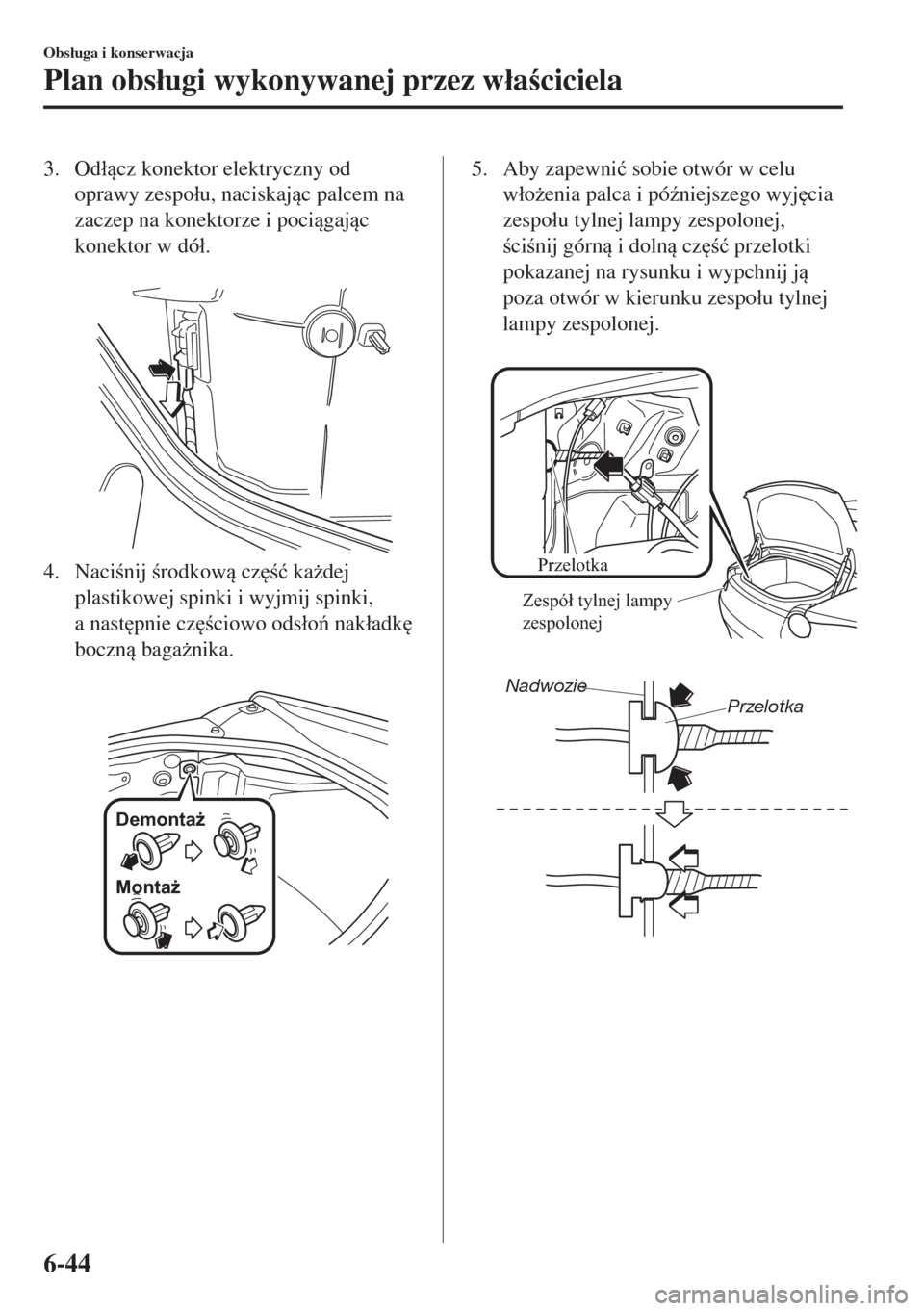

3. Od ácz konektor elektryczny od
oprawy zespo áu, naciskajc palcem na
zaczep na konektorze i pocigajc
konektor w dó á.
4. Naci nij rodkow cz
Page 463 of 623

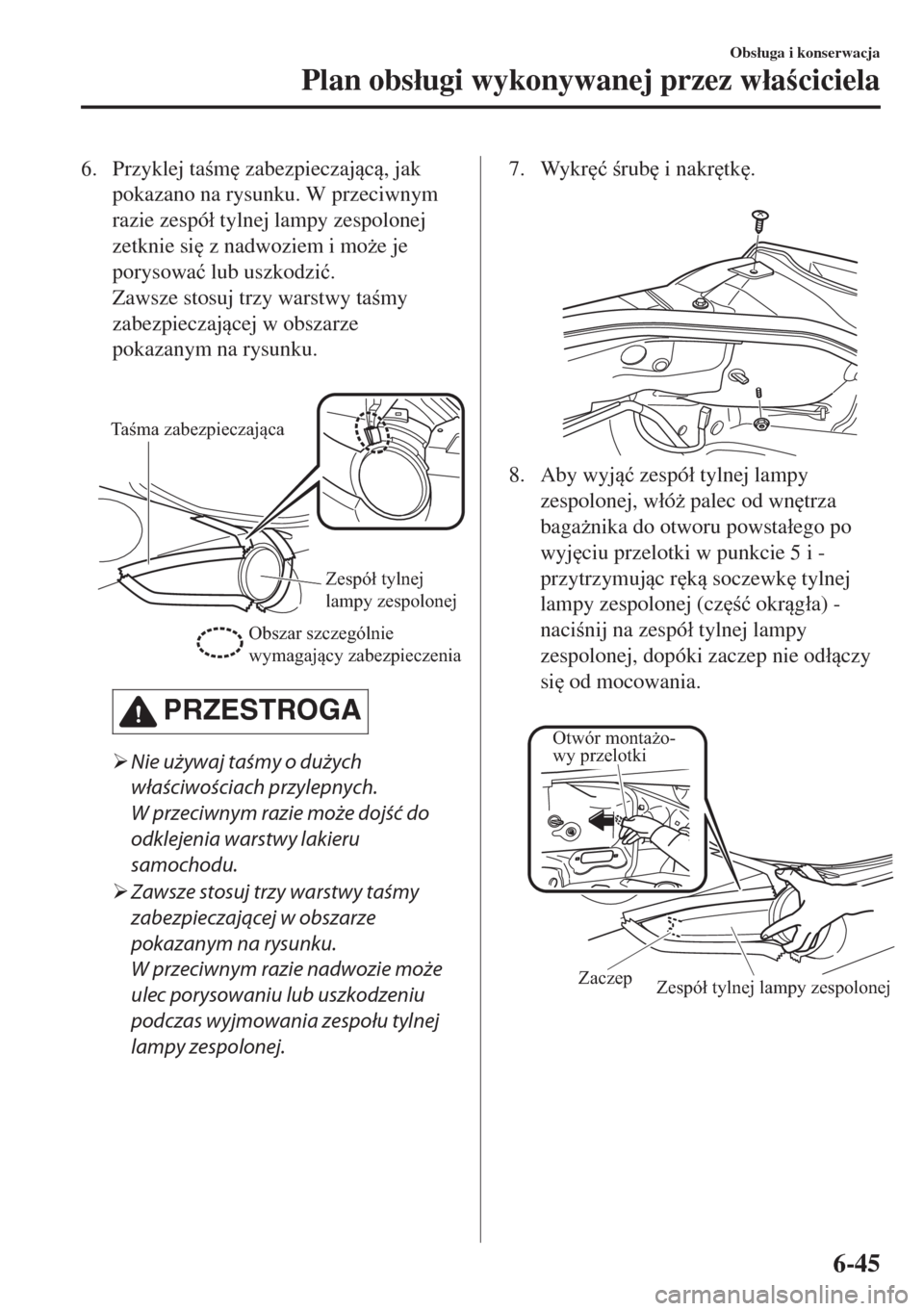

6. Przyklej ta m
zabezpieczajc, jak
pokazano na rysunku. W przeciwnym
razie zespó á tylnej lampy zespolonej
zetknie si
z nadwoziem i mo*e je
porysowa ü lub uszkodzi ü.
Zawsze stosuj trzy warstwy ta my
zabezpieczajcej w obszarze
pokazanym na rysunku.
Taśma zabezpieczająca
Zespół tylnej
lampy zespolonej
Obszar szczególnie
wymagający zabezpieczenia
PRZESTROGA
¾Nie używaj taśmy o dużych
właściwościach przylepnych.
W przeciwnym razie może dojść do
odklejenia warstwy lakieru
samochodu.
¾Zawsze stosuj trzy warstwy taśmy
zabezpieczającej w obszarze
pokazanym na rysunku.
W przeciwnym razie nadwozie może
ulec porysowaniu lub uszkodzeniu
podczas wyjmowania zespołu tylnej
lampy zespolonej.
7. Wykr
ü rub
i nakr
tk
.
8. Aby wyj ü zespó á tylnej lampy
zespolonej, w áó* palec od wn
trza
baga*nika do otworu powsta áego po
wyj
ciu przelotki w punkcie 5 i -
przytrzymujc r
k soczewk
tylnej
lampy zespolonej (cz
Page 464 of 623

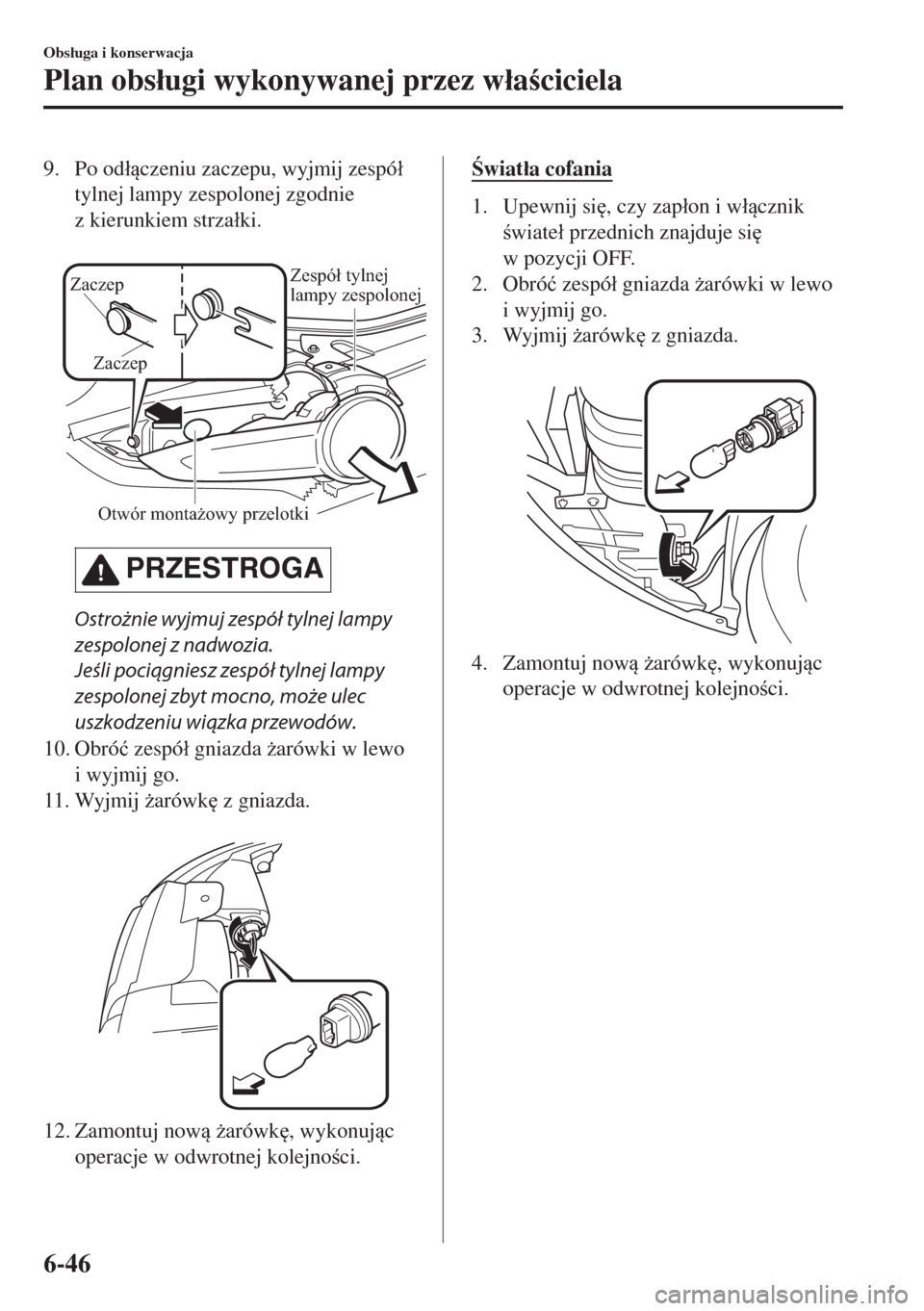

9. Po od áczeniu zaczepu, wyjmij zespó á
tylnej lampy zespolonej zgodnie
z kierunkiem strza áki.
Otwór montażowy przelotki Zaczep
ZaczepZespół tylnej
lampy zespolonej
PRZESTROGA
Ostrożnie wyjmuj zespół tylnej lampy
zespolonej z nadwozia.
Jeśli pociągniesz zespół tylnej lampy
zespolonej zbyt mocno, może ulec
uszkodzeniu wiązka przewodów.
10. Obró ü zespó á gniazda *arówki w lewo
i wyjmij go.
11. Wyjmij *arówk
z gniazda.
12. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
wiat áa cofania
1. Upewnij si
, czy zap áon i w ácznik
wiate á przednich znajduje si
w pozycji OFF.
2. Obró ü zespó á gniazda *arówki w lewo
i wyjmij go.
3. Wyjmij *arówk
z gniazda.
4. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-46
Page 465 of 623

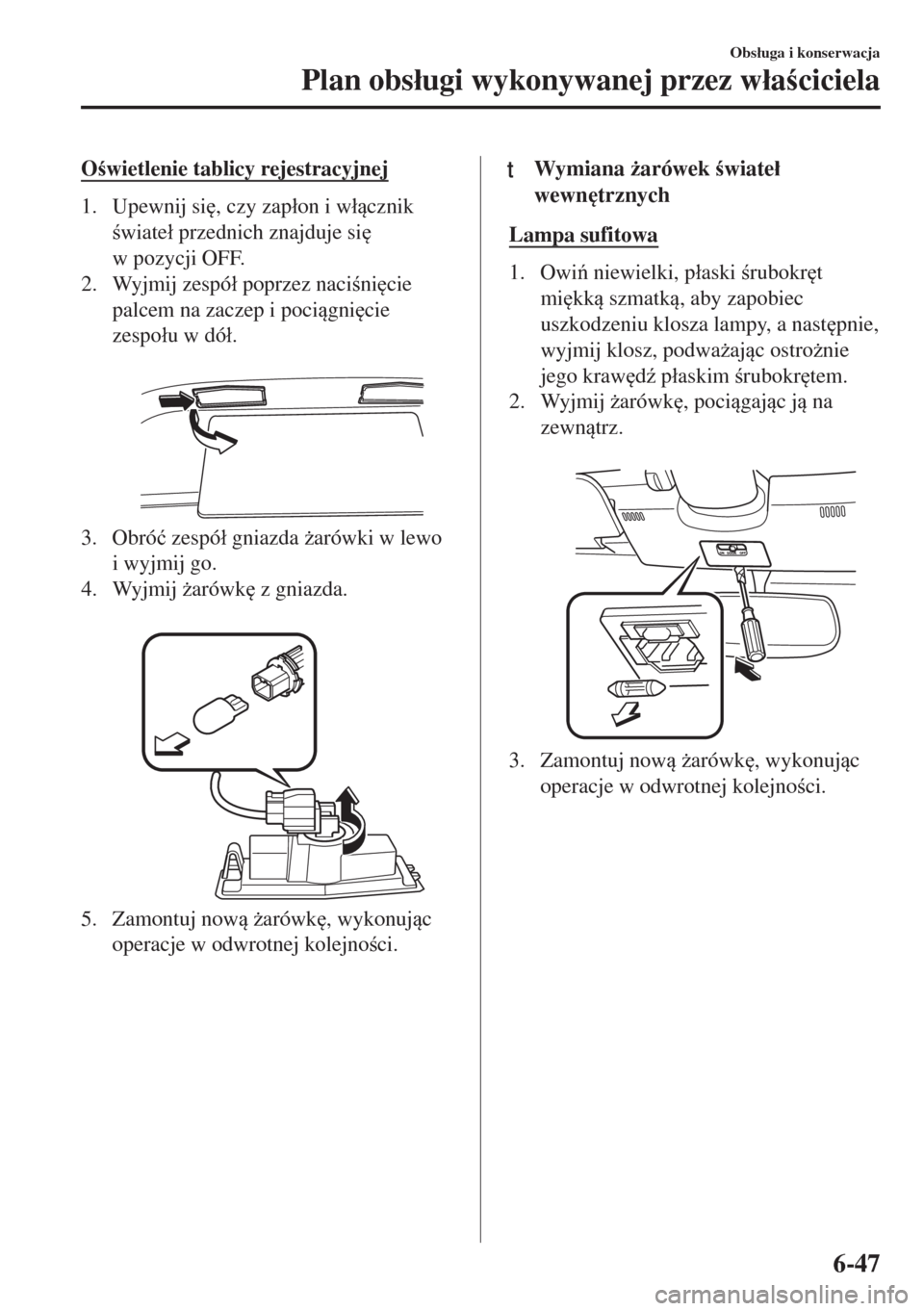

O wietlenie tablicy rejestracyjnej
1. Upewnij si
, czy zap áon i w ácznik
wiate á przednich znajduje si
w pozycji OFF.
2. Wyjmij zespó á poprzez naci ni
cie
palcem na zaczep i pocigni
cie
zespo áu w dó á.
3. Obró ü zespó á gniazda *arówki w lewo
i wyjmij go.
4. Wyjmij *arówk
z gniazda.
5. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
ttWymiana *arówek wiate á
wewn
trznych
Lampa sufitowa
1. Owi niewielki, p áaski rubokr
t
mi
kk szmatk, aby zapobiec
uszkodzeniu klosza lampy, a nast
pnie,
wyjmij klosz, podwa*ajc ostro*nie
jego kraw
d( p áaskim rubokr
tem.
2. Wyjmij *arówk
, pocigajc j na
zewntrz.
3. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-47
Page 466 of 623

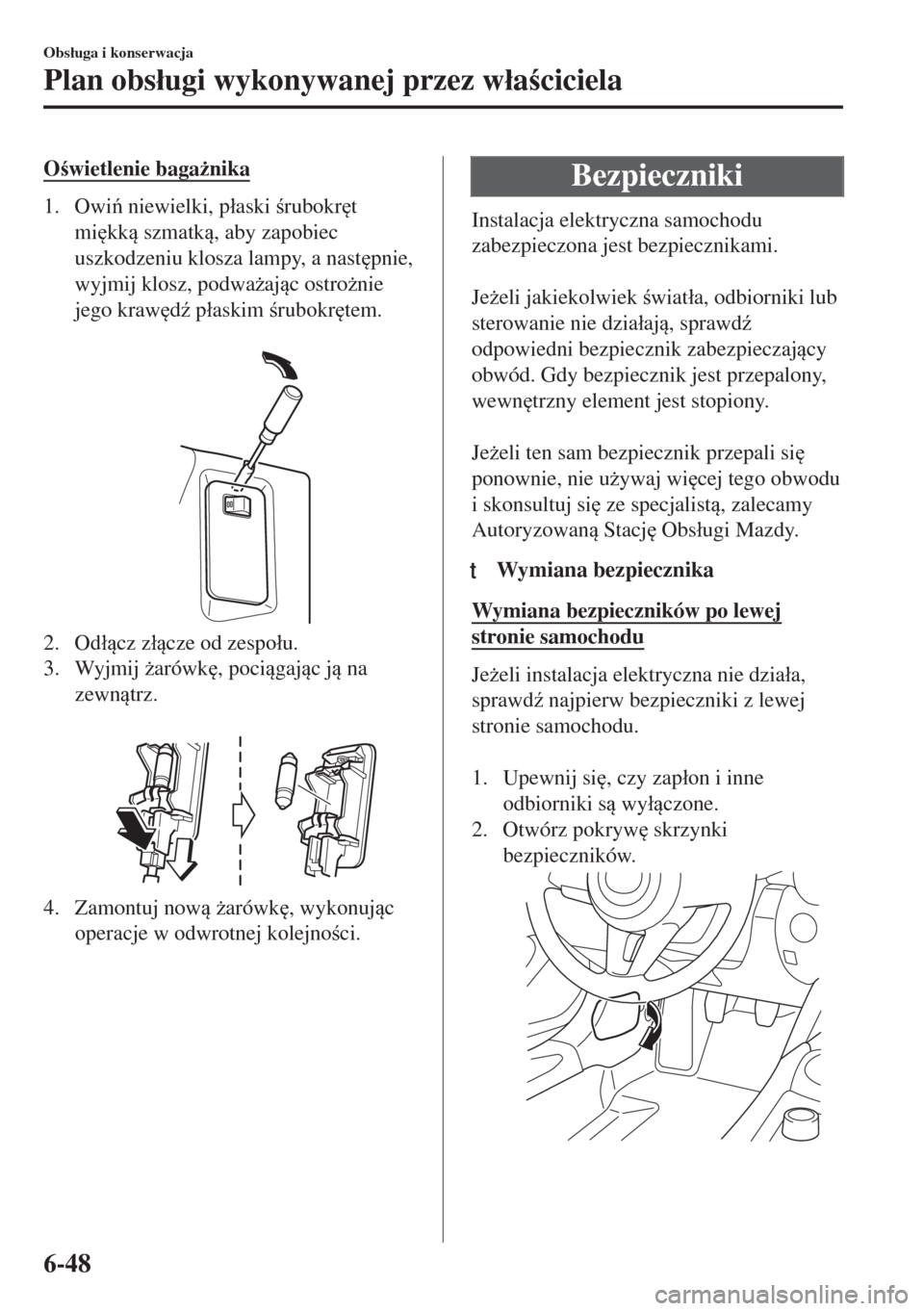

O wietlenie baga*nika
1. Owi niewielki, p áaski rubokr
t
mi
kk szmatk, aby zapobiec
uszkodzeniu klosza lampy, a nast
pnie,
wyjmij klosz, podwa*ajc ostro*nie
jego kraw
d( p áaskim rubokr
tem.
2. Od ácz z ácze od zespo áu.
3. Wyjmij *arówk
, pocigajc j na
zewntrz.
4. Zamontuj now *arówk
, wykonujc
operacje w odwrotnej kolejno ci.
Bezpieczniki
Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.
Je*eli jakiekolwiek wiat áa, odbiorniki lub
sterowanie nie dzia áaj, sprawd(
odpowiedni bezpiecznik zabezpieczajcy
obwód. Gdy bezpiecznik jest przepalony,
wewn
trzny element jest stopiony.
Je*eli ten sam bezpiecznik przepali si
ponownie, nie u*ywaj wi
cej tego obwodu
i skonsultuj si
ze specjalist, zalecamy
Autoryzowan Stacj
Obs áugi Mazdy.
ttWymiana bezpiecznika
Wymiana bezpieczników po lewej
stronie samochodu
Je*eli instalacja elektryczna nie dzia áa,
sprawd( najpierw bezpieczniki z lewej
stronie samochodu.
1. Upewnij si
, czy zap áon i inne
odbiorniki s wy áczone.
2. Otwórz pokryw
skrzynki
bezpieczników.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-48
Page 467 of 623

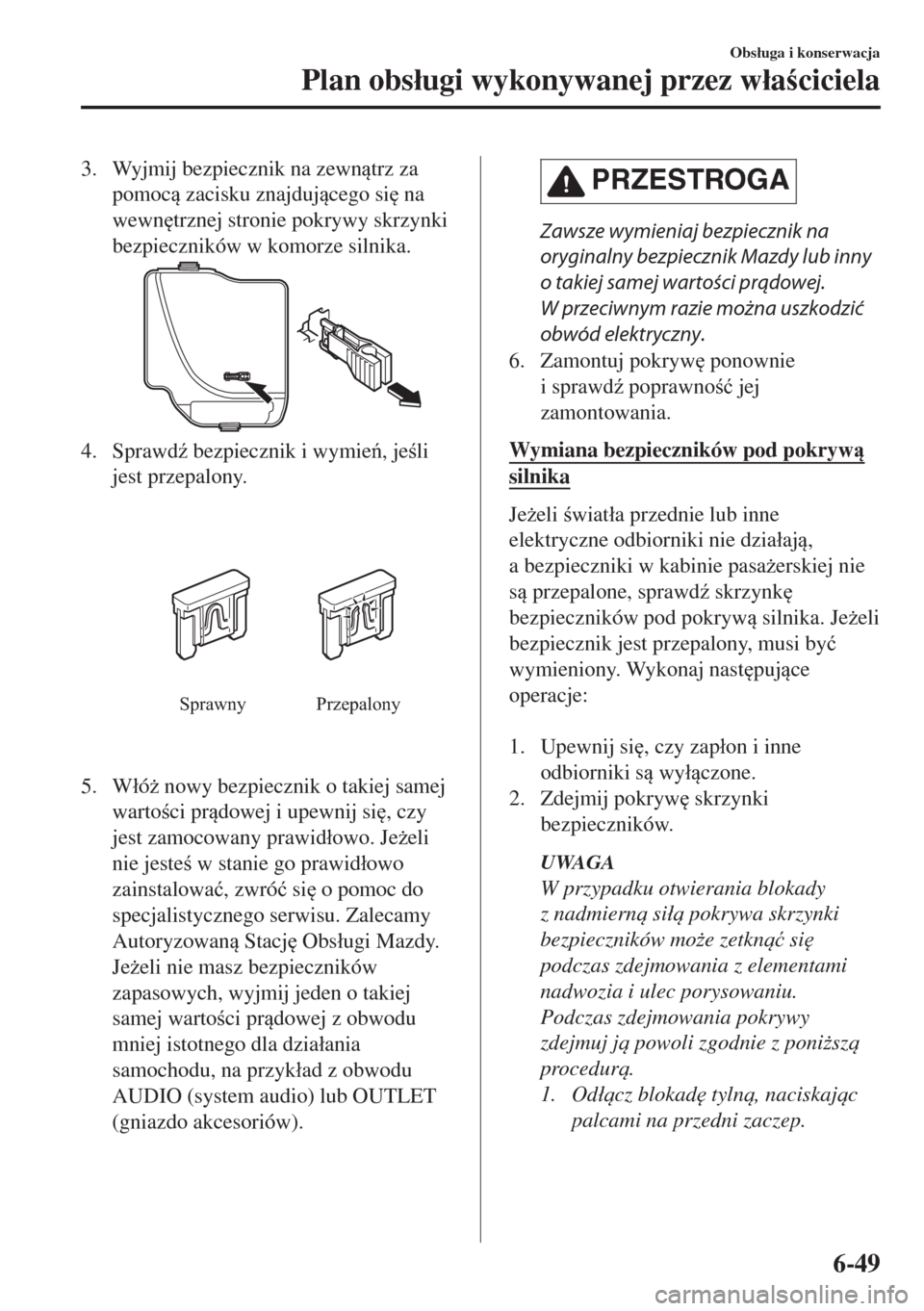

3. Wyjmij bezpiecznik na zewntrz za
pomoc zacisku znajdujcego si
na
wewn
trznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawd( bezpiecznik i wymie, je li
jest przepalony.
Sprawny Przepalony
5. W áó* nowy bezpiecznik o takiej samej
warto ci prdowej i upewnij si
, czy
jest zamocowany prawid áowo. Je*eli
nie jeste w stanie go prawid áowo
zainstalowa ü, zwró ü si
o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowan Stacj
Obs áugi Mazdy.
Je*eli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej warto ci prdowej z obwodu
mniej istotnego dla dzia áania
samochodu, na przyk áad z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).
PRZESTROGA
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub inny
o takiej samej wartości prądowej.
W przeciwnym razie można uszkodzić
obwód elektryczny.
6. Zamontuj pokryw
ponownie
i sprawd( poprawno ü jej
zamontowania.
Wymiana bezpieczników pod pokryw
silnika
Je*eli wiat áa przednie lub inne
elektryczne odbiorniki nie dzia áaj,
a bezpieczniki w kabinie pasa*erskiej nie
s przepalone, sprawd( skrzynk
bezpieczników pod pokryw silnika. Je*eli
bezpiecznik jest przepalony, musi by ü
wymieniony. Wykonaj nast
pujce
operacje:
1. Upewnij si
, czy zap áon i inne
odbiorniki s wy áczone.
2. Zdejmij pokryw
skrzynki
bezpieczników.
UWAGA
W przypadku otwierania blokady
z nadmiern si á pokrywa skrzynki
bezpieczników mo*e zetkn ü si
podczas zdejmowania z elementami
nadwozia i ulec porysowaniu.
Podczas zdejmowania pokrywy
zdejmuj j powoli zgodnie z poni*sz
procedur.
1. Od ácz blokad
tyln, naciskajc
palcami na przedni zaczep.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-49
Page 468 of 623

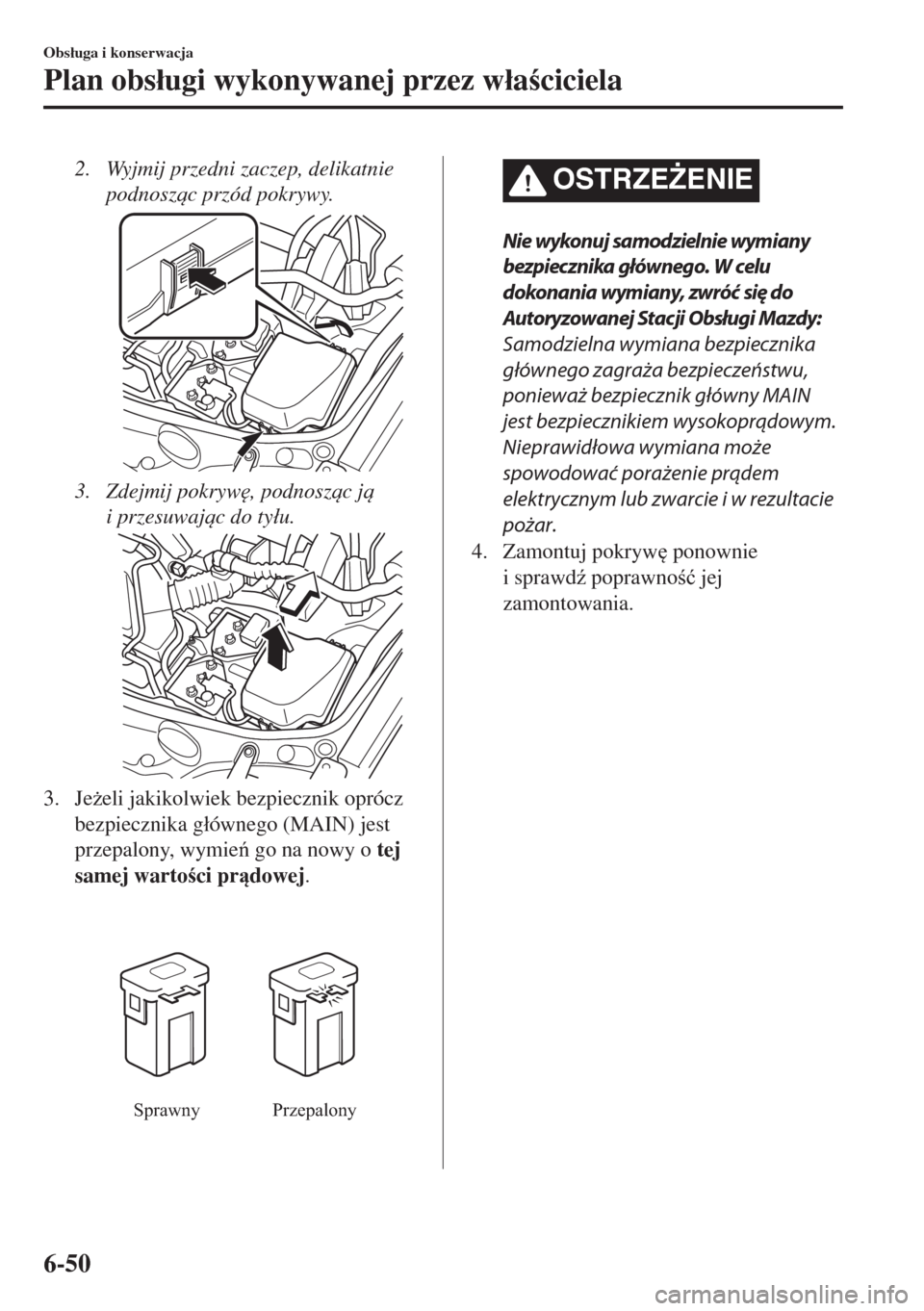

2. Wyjmij przedni zaczep, delikatnie
podnoszc przód pokrywy.
3. Zdejmij pokryw
, podnoszc j
i przesuwajc do ty áu.
3. Je*eli jakikolwiek bezpiecznik oprócz
bezpiecznika g áównego (MAIN) jest
przepalony, wymie go na nowy o tej
samej warto ci prdowej.
Sprawny Przepalony
OSTRZE)ENIE
Nie wykonuj samodzielnie wymiany
bezpiecznika głównego. W celu
dokonania wymiany, zwróć się do
Autoryzowanej Stacji Obsługi Mazdy:
Samodzielna wymiana bezpiecznika
głównego zagraża bezpieczeństwu,
ponieważ bezpiecznik główny MAIN
jest bezpiecznikiem wysokoprądowym.
Nieprawidłowa wymiana może
spowodować porażenie prądem
elektrycznym lub zwarcie i w rezultacie
pożar.
4. Zamontuj pokryw
ponownie
i sprawd( poprawno ü jej
zamontowania.
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-50
Page 469 of 623
tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPISWA R T O û PR-
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Sygna á d(wi
kowy
4 C/U IG1 15 A Zabezpieczenie ró*nych obwodów
5 ENG IG1 7,5 A System sterowania silnika
6ŠŠ Š
7 INTERIOR 15 A Lampa sufitowa
8
ENG
B7,5 A System sterowania silnika
9 AUDIO2 15 A System audio
10 METER1 10 A Zestaw wska(ników
11 SRS1 7,5 A Poduszki powietrzne
12ŠŠ Š
13 RADIO 7,5 A System audio
14 ENGINE3 20 A System sterowania silnika
15 ENGINE1 10 A System sterowania silnika
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-51
Page 470 of 623
OPISWA R T O û PR-
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
16 ENGINE2 15 A System sterowania silnika
17 AUDIO1 25 A System audio
18 A/C MAG 7,5 A Uk áad klimatyzacji
19AT P U M P
H/L HI20 A
System sterowania skrzyni biegów
*
20 AT 15 A
System sterowania skrzyni biegów*
21 D LOCK 25 A Zamki sterowane elektrycznie
22 H/L RH 20 A wiat áo przednie (strona prawa)
23
ENG
B27,5 A System sterowania silnika
24 TAIL 20 A wiat áa tylne, wiat áa pozycyjne, O wietlenie tablicy
rejestracyjnej
25 DRL 15 AŠ
26 ROOM 25 A Lampa sufitowa
27 FOG 15 AŠ
28 H/CLEAN 20 A
Spryskiwacz reflektora
*
29 STOP 10 A
wiat áa stop, Tylne wiat áo przeciwmgielne*
30 HORN 15 A Sygna á d(wi
kowy
31 H/L LH 20 A wiat áo przednie (strona lewa)
32 ABS/DSC S 30 A System ABS, system DSC
33 HAZARD 15 A wiat áa awaryjne, kierunkowskazy
34 FUEL PUMP 15 A Uk áad paliwowy
35
ENG
B35 AŠ
36 WIPER 20 A Wycieraczki przedniej szyby
37
CABIN
B50 A Zabezpieczenie ró*nych obwodów
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A System ABS, system DSC
41EVVT
A/R PUMP20 A System sterowania silnika
42 EVPS 30 A System sterowania hamulcami
43 FAN1 30 A Wentylator ch áodnicy
44 FAN2 40 AŠ
45 ENG.MAIN 40 A System sterowania silnika
46 EPS 60 A Elektryczne wspomaganie uk áadu kierowniczego
47 DEFOG 30 A Ogrzewanie tylnej szyby
Obs áuga i konserwacja
Plan obs áugi wykonywanej przez w áa ciciela
6-52*Wybrane wersje.
