*5 Akü elektrolit seviyesini, özgül a ÷ Õrl Õ ÷ Õn Õ ve d Õ ú görünümünü inceleyin. S Õzd Õrmazl Õ ÷ Õ bozulmam Õ ú bir akünün
sadece d Õ ú görünü úünün kontrol edilmesi gereklidir.
*6 Frenler yo ÷un úekilde kullan Õl Õyorsa (örne ÷in, sürekli zor sürü ú úartlar Õnda veya da ÷l Õk alanlarda) veya araç
çok nemli iklim ko úullar Õnda kullan Õl Õyorsa fren hidroli ÷ini y Õll Õk de ÷i útirin.
*7 Bu bile úen suya dald Õr Õl Õrsa, ya ÷ de ÷i útirilmelidir.*8Her y Õl periyodik bak Õm yaparken lastik onar Õm s Õv Õs Õn Õn son kullanma tarihini de kontrol ediniz. Lastik
onar Õm s Õv Õs Õn Õ son kullanma tarihi geçmeden yenisiyle de ÷i útiriniz.
øsrail hariç
Bak Õm Aral Õklar ÕAy s a y Õs Õ veya al Õnan mesafe, ilk hangisi dolarsa.
Ay 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Ya k Õt filtresi Her 60.000 km'de de ÷i útiriniz.
Bujiler
*1Her 120.000 km'de de ÷i útiriniz.
Buharla úma sistemi (mevcutsa) KKKKKKKK
Tahrik kay Õ úlar Õ
*2KKKKKKKKKKKKKKKK
Motor ya ÷ Õ
*3
A úa ÷ Õdaki
ülkeler hariçRRRRRRRRRRRRRRRR
Gürcistan/
Ermenistan/
KamboçyaHer 5.000 km’de veya 6 ayda bir de ÷i útiriniz.
Motor ya ÷ filtresi
*3
A úa ÷ Õdaki
ülkeler hariçRRRRRRRRRRRRRRRR
Gürcistan/
Ermenistan/
KamboçyaHer 10.000 km'de veya 1 y Õlda bir de ÷i útiriniz.
So ÷utma sistemi KKKKKKKK
Motor so ÷utma suyu
*4 ølk 200.000 km’den veya 10 y Õldan sonra, sonras Õnda her 100.000 km'de
veya 5 y Õlda bir de ÷i útiriniz.
Hava filtresi
*5
A úa ÷ Õdaki
ülkeler hariçCCRCCRCC
Gürcistan/
ErmenistanCRCRCRCR
Ya k Õt sistemi
*6*7Etkilenen ül-
keler*8Ya k Õt sistemini her 10.000 km’de Mazda orijinal depo temizleyicisi ile te-
mizleyin.
Ya k Õt hatlar Õ ve hortumlar ÕKKKKKKKK
Akü
*9KKKKKKKK
Fren hatlar Õ, hortumlar Õ ve ba ÷lan-
t Õlar ÕKKKKKKKK
Fren hidroli ÷i
*10KKKRKKKRKKKRKKKR
El freni KKKKKKKKKKKKKKKK
Hidrolik fren ünitesi (Fren servo-
su) ve hortumlarKKKKKKKK
Bak Õm ve Koruma
Periyodik Bak Õm
6-7
Page 392 of 579
Bak Õm Aral Õklar ÕAy s a y Õs Õ veya al Õnan mesafe, ilk hangisi dolarsa.
Ay 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Disk frenler KKKKKKKKKKKKKKKK
Direksiyonun çal Õ úmas Õ ve ba ÷lan-
t Õlar ÕKKKKKKKK
Düz úanz Õman ya ÷ ÕR
Arka diferansiyel ya ÷ Õ
*11
Ön ve arka süspansiyon, rotiller ve
tekerlek rulman Õ eksenel bo úlu ÷uKKKKKKKK
Tahrik mili toz körükleri K K K K
Egzoz sistemi ve Õs Õ muhafazalar ÕHer 80.000 km'de bir kontrol ediniz.
ùasi ve gövde üzerindeki c Õvata ve
somunlarTTTTTTTT
Gövdenin durumu (pas, korozyon
ve delinme bak Õm Õndan)Y Õll Õk kontrol ediniz.
Lastikler (yedek lastik dahil) (las-
tik bas Õnç ayar Õ ile)KKKKKKKKKKKKKKKK
Lastik yerlerinin de ÷i útirilmesi Her 10.000 km'de bir yerlerini de ÷i útirin.
Acil durum patlak lastik onar Õm ki-
ti (mevcut ise)
*12Y Õll Õk kontrol ediniz.
Tablo sembolleri:
K: Kontrol: Kontrol ediniz ve temizleyiniz, onar Õn Õz, ayarlay Õn Õz, doldurunuz veya gerekirse de ÷i útiriniz.
R: De ÷i útiriniz
L: Ya ÷lay Õn Õz
C: Temizleyiniz
T: S Õk Õn Õz
D: Bo úalt Õn Õz
Notlar:
*1A úa ÷ Õda belirtilen ülkelerde, bujileri belirtilen aral Õkta de ÷i útirmeden önce her 10.000 km’de veya 12 ayda bir
kontrol ediniz.
Cezayir, Ermenistan, Angola, Bahreyn, Bolivya, Burundi, B.Virgin, Kamboçya, Kamerun, ùili, Kosta Rika,
Fildi úi Sahilleri, Curacao, El Salvador, Gabon, Gana, Gürcistan, Guatemala, Haiti, Honduras, Hong Kong,
øran, Ürdün, Kenya, Macau, Malezya, Mo ÷olistan, Mozambik, Myanmar, Nijerya, Nikaragua, Umman,
Panama, Papua Yeni Gine, Peru, Filipinler, Senegal, Sey úeller, Suriye, Tanzanya, Birle úik Arap Emirlikleri,
Vietnam, Zaire, Zimbabwe
Bak Õm ve Koruma
Periyodik Bak Õm
6-8
Page 393 of 579
*2Ayr Õca, mevcutsa, klima tahrik kay Õ úlar Õn Õ kontrol ediniz.
Araç daha çok a úa ÷ Õdaki ko úullarda çal Õ út Õr Õlm Õ úsa, tahrik kay Õ úlar Õn Õ tavsiye edilen aral Õklardan daha s Õk
kontrol edin.
a) Tozlu yollarda sürülecekse
b) Uzun süre rölantide veya çok dü úük h Õzda sürü ú
c) Çok so ÷uk havalarda uzun süreli sürü ú veya düzenli olarak sadece k Õsa mesafede sürü ú
d) Çok s Õcak ko úullarda sürü ú
e) Sürekli da ÷l Õk alanlarda sürü ú
*3 Araç daha çok a úa ÷ Õdaki ko úullarda kullan Õlm Õ úsa, motor ya ÷ Õn Õ ve ya ÷ filtresini tavsiye edilen aral Õklardan
daha s Õk de ÷i útirin.
a) Araç kullan Õm amac Õ polis arac Õ, taksi veya sürücü kursu arac Õd Õr.
b) Tozlu yollarda sürülecekse
c) Uzun süre rölantide veya çok dü úük h Õzda sürü ú
d) Çok so ÷uk havalarda uzun süreli sürü ú veya düzenli olarak sadece k Õsa mesafede sürü ú
e) Çok s Õcak ko úullarda sürü ú
f) Sürekli da ÷l Õk alanlarda sürü ú
*4 Motor so ÷utma suyunu de ÷i útirirken FL-22 kullan Õlmas Õ önerilir. FL-22 harici bir motor so ÷utma suyunun
kullan Õlmas Õ motor ve so ÷utma sistemine ciddi hasar verebilir.
*5Araç a ú Õr Õ kumlu ya da tozlu ortamlarda kullan Õl Õyorsa, gerekti ÷inde hava filtresini belirtilen aral Õklardan daha
s Õk temizleyiniz veya de ÷i útiriniz.
*6 Araç daha çok a úa ÷ Õdaki ko úullarda çal Õ út Õr Õlm Õ úsa, yak Õt sistemini 20.000 km için her 5.000 km’de veya daha
k Õsa mesafede, sonras Õnda ise her 10.000 km’de bir temizleyiniz.
a) Araç kullan Õm amac Õ polis arac Õ, taksi veya sürücü kursu arac Õd Õr.
b) Uzun süre rölantide veya çok dü úük h Õzda sürü ú
c) Çok s Õcak ko úullarda sürü ú
*7 Orijinal Mazda depo temizleyicisi kullan Õn Õz. Orijinal olmayan depo temizleyicileri kullanmak yak Õt
sisteminde dahili ar Õzaya neden olabilir. Ayr Õnt Õlar için bkz. 3-22, 9-5.
*8 Brunei, Kamboçya, Endonezya, Laos, Malezya, Myanmar, Filipinler, Tayland, Vietnam.*9 Akü elektrolit seviyesini, özgül a ÷ Õrl Õ ÷ Õn Õ ve d Õ ú görünümünü inceleyin. Araç çok s Õcak ve so ÷uk havalarda
kullan Õlm Õ úsa, akü elektrolit seviyesini, özgül a ÷ Õrl Õ ÷ Õn Õ ve görünümünü her 10.000 km’de veya 6 ayda bir
kontrol ediniz. S Õzd Õrmazl Õ ÷ Õ bozulmam Õ ú bir akünün sadece d Õ ú görünü úünün kontrol edilmesi gereklidir.
*10 Frenler yo ÷un úekilde kullan Õl Õyorsa (örne ÷in, sürekli zor sürü ú úartlar Õnda veya da ÷l Õk alanlarda) veya araç
çok nemli iklim ko úullar Õnda kullan Õl Õyorsa fren hidroli ÷ini y Õll Õk de ÷i útirin.
*11 Bu bile úen suya dald Õr Õl Õrsa, ya ÷ de ÷i útirilmelidir.*12 Her y Õl periyodik bak Õm yaparken lastik onar Õm s Õv Õs Õn Õn son kullanma tarihini de kontrol ediniz. Lastik
onar Õm s Õv Õs Õn Õ son kullanma tarihi geçmeden yenisiyle de ÷i útiriniz.
Bak Õm ve Koruma
Periyodik Bak Õm
6-9
Page 394 of 579
Bak Õm Monitörü
tBak Õm Monitörü (A tipi sesli)
Esnek ayarl Õ "Ya ÷ De ÷i úimi"*1 mevcuttur. Ayr Õnt Õl Õ bilgi için, Yetkili Mazda Servisi’ne
ba úvurun
*2. Motor ya ÷ Õ esnek bak Õm ayar Õ seçildi ÷inde, gösterge panelindeki anahtar
gösterge Õ ú Õ ÷ Õ, kalan ya ÷ ömrü mesafesi 1.000 km'den azsa ya da kalan gün say Õs Õ 15'in
alt Õndaysa (hangisi önce gelirse) yanacakt Õr.
S Õf Õrlama yöntemi
Kontak anahtar Õ kapal Õ konumdayken seçme dü ÷mesine bas Õl Õ tutun ve daha sonra konta ÷ Õ
aç Õn. Seçme dü ÷mesine 5 saniyeden uzun süre bas Õl Õ tutunuz. S Õf Õrlama tamamland Õ ÷ Õnda
ana uyar Õ Õ ú Õ ÷ Õ birkaç saniye yan Õp söner.
Seçme Düğmesi
*1 Motor ya ÷ Õ esnek bak Õm ayar Õ mevcuttur (sadece baz Õ modellerde). Motor çal Õ út Õrma
ko úullar Õna dayal Õ olarak, arac Õn Õzdaki dahili bilgisayar kalan ya ÷ ömrünü hesaplar.
*2 Motor ya ÷ Õ esnek bak Õm ayar Õ seçildi ÷inde, anahtar gösterge lambas Õna bak Õlmaks Õz Õn,
motor ya ÷ Õ her de ÷i útirildi ÷inde sistem s Õf Õrlanmal Õd Õr.
Bak Õm ve Koruma
Periyodik Bak Õm
6-10
Page 395 of 579
tBak Õm Monitörü (B tipi sesli)
1. "Uygulamalar" ekran Õn Õ görüntülemek için ana ekran üzerindeki ikonunu seçin.
2. "Araç Durum Monitörü" seçiniz.
3. Bak Õm listesi ekran Õn Õ görüntülemek için "Bak Õm" Õ seçin.
4. Sekmeyi de ÷i útirin ve de ÷i útirmek istedi ÷iniz ayar Õ seçin.
Ayarlar ekran Õnda ayarlar Õ a úa ÷ Õdaki úekilde özelle útirebilirsiniz:
Sekme Ö ÷eAç Õklama
PeriyodikAyar Bildirimler aç Õlabilir/kapat Õlabilir.
Süre (ay) Bak Õm Õn yap Õlmas Õ gereken süreyi veya mesafeyi görüntüler.
Bak Õm periyodunu ayarlamak için bunu seçin.
Gösterge panelindeki anahtar göstergesi/gösterge Õ ú Õ ÷ Õ, kalan me-
safe 1.000 km'den azsa ya da kalan gün say Õs Õ 15'in alt Õndaysa
(hangisi önce gelirse) yanacakt Õr. Mesafe (km)
S Õf ÕrlamaSüre ve mesafeyi ilk de ÷erlere geri getirir.
Sistem aç Õld Õ ÷ Õnda, her bak Õm yap Õld Õ ÷ Õnda s Õf Õrlanmas Õ gerekir.
Lastik Yerleri-
nin De ÷i útiril-
mesiAyar Bildirimler aç Õlabilir/kapat Õlabilir.
Mesafe (km)Lastik yerlerinin de ÷i útirilmesi gereken mesafeyi görüntüler.
Lastik yerlerinin de ÷i útirilmesi için gereken mesafeyi ayarlamak
için bunu seçin.
Gösterge panelindeki anahtar göstergesi/gösterge Õ ú Õ ÷ Õ, kalan me-
safe 1.000 km'den azsa yanacakt
Õr.
S Õf ÕrlamaKalan mesafeyi ilk de ÷erlere geri getirir.
Sistem aç Õld Õ ÷ Õnda, lastiklerin yeri her de ÷i útirildi ÷inde s Õf Õrlan-
mas Õ gerekir.
Ya ÷ De ÷i úimiAy a r l a m a
*1Bildirimler aç Õlabilir/kapat Õlabilir.
Mesafe (km)Ya ÷ de ÷i úimi yap Õlmas Õ gereken mesafeyi görüntüler.
Ya ÷ de ÷i úimi mesafesini ayarlamak için bunu seçin.
Gösterge panelindeki anahtar göstergesi/gösterge Õ ú Õ ÷ Õ, kalan me-
safe 1.000 km'den azsa yanacakt Õr.
S Õf ÕrlamaKalan mesafeyi ilk de ÷erlere geri getirir.
Sistem aç Õld Õ ÷ Õnda, her ya ÷ de ÷i úiminde s Õf Õrlanmas Õ gerekir.
*1 Motor ya ÷ Õ esnek bak Õm ayar Õ mevcuttur (sadece baz Õ modellerde). Ayr Õnt Õl Õ bilgi için, Yetkili Mazda
Servisi’ne ba úvurunuz.
Motor ya ÷ Õ esnek bak Õm ayar Õ seçildi ÷inde, ekranda a úa ÷ Õdaki ö ÷eleri göreceksiniz. Araç, motor çal Õ úma
ko úullar Õna ba ÷l Õ olarak kalan ya ÷ ömrünü hesaplar ve gösterge panelinde bulunan anahtar i úaretini yakarak
ya ÷ de ÷i úimi zaman Õn Õ size bildirir.
Sekme Ö ÷eAç Õklama
Ya ÷ De ÷i úimiYa ÷ ömrü (%)Ya ÷ de ÷i úimi yap Õlmas Õ gereken motor ya ÷ ömrünü görüntüler.
Kalan ya ÷ ömrü 1.000 km'den daha az veya kalan gün say Õs Õ
15 günden daha az (hangisi önce gelirse) oldu ÷unda gösterge
panelindeki anahtar göstergesi/gösterge Õ ú Õ ÷ Õ yanar.
S Õf ÕrlamaKalan ya ÷ ömrünü %100 olarak ayarlar.
Her ya ÷ de ÷i úiminde sistem s Õf Õrlanmal Õd Õr.
Bak Õm ve Koruma
Periyodik Bak Õm
6-11
Page 396 of 579
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ ile ølgili
Uyar Õlar
Rutin Bak Õm
A úa ÷ Õdakilerin her gün veya haftada en az bir kez kontrol edilmesini önemle tavsiye ederiz.
•Motor Ya ÷ Õ Seviyesi (sayfa 6-19)
•Motor So ÷utucusu Seviyesi (sayfa 6-20)
•Fren ve Debriyaj Hidroli ÷i Seviyesi (sayfa 6-21)
•Y Õkama Suyu Seviyesi (sayfa 6-22)
•Akü Bak Õm Õ (sayfa 6-29)
•Lastik Bas Õnc Õ (sayfa 6-33)
Hatal Õ ya da eksik servis sorunlara neden olabilir. Bu bölümde sadece kolayca
gerçekle útirilebilecek i úlemler ile ilgili talimatlar verilmi útir.
Giri ú (sayfa 6-2) bölümünde de aç Õkland Õ ÷ Õ üzere, belirli i úlemler sadece özel aletler
kullanan kalifiye servis teknisyeni taraf Õndan gerçekle útirilebilir.
Garanti süresi içinde kullan Õc Õ taraf Õndan gerçekle útirilen hatal Õ bak Õm i úlemleri garanti
kapsam Õn Õ etkileyebilir. Ayr Õnt Õlar için, araçla birlikte verilen Mazda Garanti k Õlavuzuna
bak Õn Õz. Servis veya bak Õm prosedürüyle ilgili tereddütleriniz varsa bunlar Õ bir Yetkili
Mazda Servisi'nde yapt Õr Õn Õz.
At Õk ya ÷ ve s Õv Õlar Õn at Õlmas Õ konusunda çevreyle ilgili önemli yasal düzenlemeler
mevcuttur. Lütfen at Õk ya ÷lar Õ çevreye zarar vermeyecek úekilde at Õn
Õz.
Arac Õn Õz Õn ya ÷ ve s Õv Õ de ÷i úimlerini Yetkili Mazda Servisi’nde yapt Õrman Õz Õ tavsiye ederiz.
UYARI
Yeterli bilgi ve deneyime sahip değilseniz veya gerekli alet ve ekipmanınız yoksa bakım
işlemlerini yapmayınız. Bu işlemleri kalifiye bir teknisyene yaptırınız.
Araç üzerinde düzgün şekilde yapılmayan bakım işlemleri tehlikelidir. Bazı bakım işlemlerini
gerçekleştirirken ciddi bir şekilde yaralanabilirsiniz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-12
Page 397 of 579
Bu nedenle, kaput altında çalışma yaparken motoru çalıştırmanız gerekiyorsa, motora ya da
beklenmedik bir şekilde açılabilecek fanlara yaklaşmadan önce üzerinizdeki aksesuarları
(özellikle yüzük, bilezik, saat ve kolye vb.) ve kravat, atkı ve ben zer gevşek kıyafetleri
çıkarttığınızdan emin olunuz.
Kaput altında motor çalışır durumdayken çalışma yapmak tehlikelidir. Üzerinizde bilezik ya
da kolye gibi aksesuarlar varken ya da gevşek kıyafetler giymiş halde tehlike daha da artar.
Aksesuarlarınız ve kıyafetleriniz hareketli parçalara dolanarak yaralanmalara yol açabilir.
Aracı güvenli bir yere çekiniz, kontağı kapalı konuma getiriniz ve soğutma fanına
yakınlaşmadan önce fanın çalışmadığından emin olunuz:
Çalışırken soğutma fanına yaklaşmak
tehlikelidir. Motor durmuş olsa
dahi fan çalışmaya
devam ediyor olabilir ve motor bölmesi sıcaklığı oldukça yüksektir. Fan çarpabilir ve ciddi
şekilde yaralanabilirsiniz.
Motor
bölmesinde
herhangi
bir madde bırakmayınız.
Motor bölmesindeki çalışmanızı bitirdikten sonra, alet veya bez gibi malzemeleri
unutmamaya dikkat ediniz.
Motor bölmesinde bırakılan bu tür malzemeler motorun hasar görmesine veya ani kazalara
neden olabilecek yangınlara neden olabilir.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-13
Page 398 of 579
Kaput
UYARI
Her zaman kaputun kapanıp
kapanmadığını ve güvenli bir şekilde
kilitlenip
kilitlenmediğini kon trol
ediniz:
Kapatılmayan ve güvenli bir şekilde
kilitlenmeyen kaput, araç seyir halindeyken
açılabileceğinden ve sürücünün görüş
alanını engelleyerek ciddi kazalara
sebebiyet
verebileceğinden oldukça
tehlikelidir.
tKaputun Aç Õlmas Õ
UYARI
(aktif kaput ile)
Aktif kaput
aktif hale
geldikten sonra
kaputun serbest bırakm a tutac ağın ı
çekmeyiniz:
Aktif kaput çalışır durumdayken serbest
bırakma tutacağını çekmek tehlikelidir,
çünkü kaput daha fazla
kalkabilir ve
görüşü engeller. Buna ek olarak, kaput elle
indirilemez; bu yüzden kaputu zorla geri
itmeye çalışmayın. Aksi halde, kaputa zarar
verebilir ya da yaralanmalara neden
olabilir.
Aktif kaputun
aktif hale
gelmesi
durumunda Yetkili bir Mazda Servisine
danışmanızı öneririz.
1. Araç park halindeyken, kaput kilidini
açmak için mandal Õ serbest b Õrak Õn Õz.
Açma kolu
2. Elinizi kaputun içine sokarak emniyet
mandal Õn Õ sa ÷a do ÷ru kayd Õr Õp kaputu
kald Õr Õn Õz.
Kol
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-14
Page 399 of 579

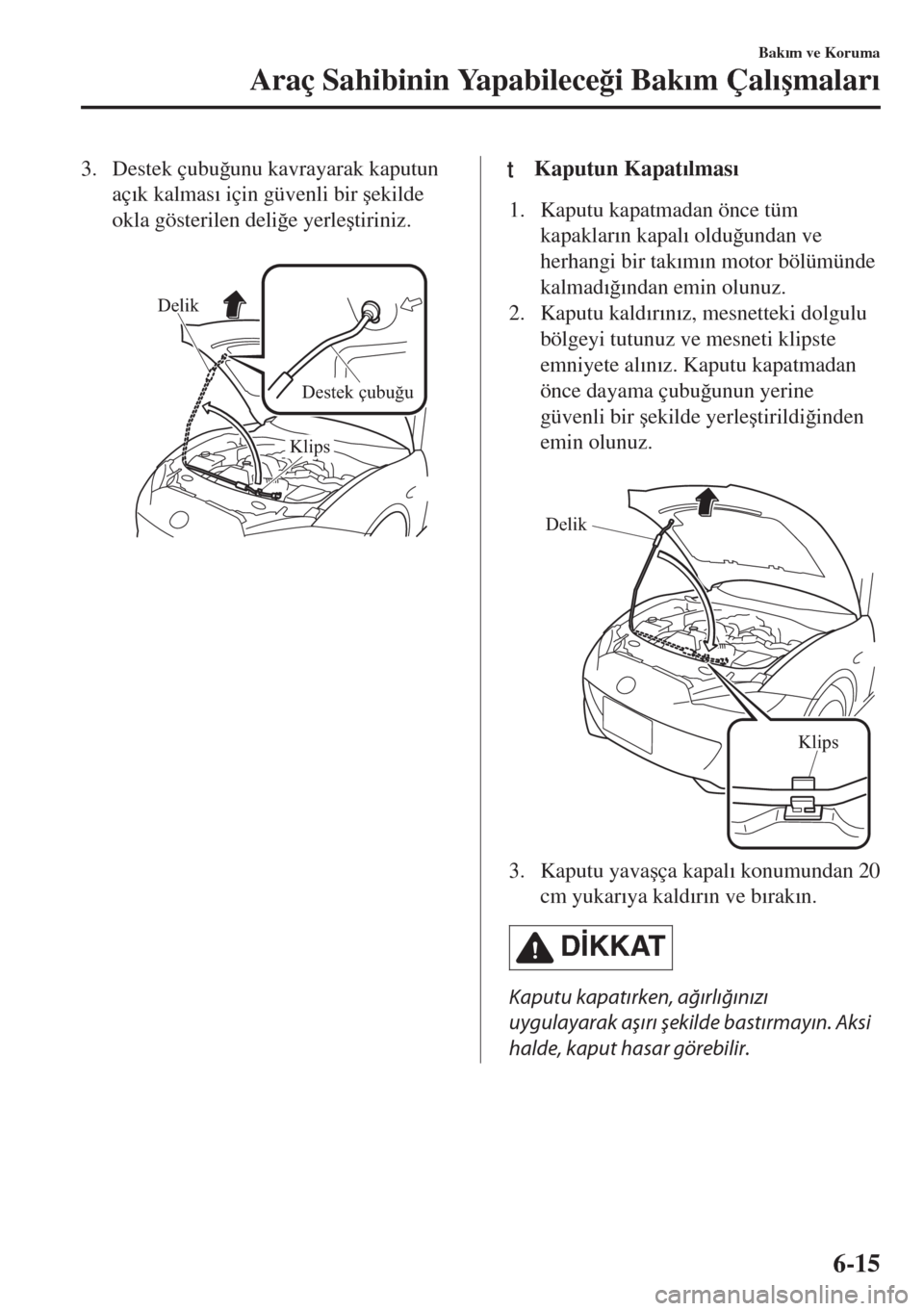

3. Destek çubu ÷unu kavrayarak kaputun
aç Õk kalmas Õ için güvenli bir úekilde
okla gösterilen deli ÷e yerle útiriniz.
Delik
Destek çubuğu
Klips
ttKaputun Kapat Õlmas Õ
1. Kaputu kapatmadan önce tüm
kapaklar Õn kapal Õ oldu ÷undan ve
herhangi bir tak Õm Õn motor bölümünde
kalmad Õ ÷ Õndan emin olunuz.
2. Kaputu kald Õr Õn Õz, mesnetteki dolgulu
bölgeyi tutunuz ve mesneti klipste
emniyete al Õn Õz. Kaputu kapatmadan
önce dayama çubu ÷unun yerine
güvenli bir úekilde yerle útirildi ÷inden
emin olunuz.
Klips Delik
3. Kaputu yava úça kapal Õ konumundan 20
cm yukar Õya kald Õr Õn ve b Õrak Õn.
D øKKAT
Kaputu kapatırken, ağırlığınızı
uygulayarak aşırı şekilde bastırmayın. Aksi
halde, kaput hasar görebilir.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-15
Page 400 of 579
Motor Bölmesine Genel Bak Õ ú
Cam yıkama suyu haznesiFren/Debriyaj hidroliği kabı
Motor yağı seviye çubuğu
Akü
Sigorta kutusuSoğutma sistemi kapağı
Soğutma suyu haznesi Motor yağı doldurma kapağı
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-16
