MAZDA MODEL MX-5 2017 Kullanım Kılavuzu (in Turkish)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL MX-5, Model: MAZDA MODEL MX-5 2017Pages: 579, PDF Size: 8.96 MB
Page 421 of 579
Üçüncü fren lambas Õ
Plaka Õ ú Õklar Õ
Tavan lambas Õ
Bagaj lambas Õ
D øKKAT
Düz uçlu bir tornavidayla lens veya lamba
ünitesi değiştirirken, düz uçlu tornavidanın
iç terminalle temas etmesinde kaçının. Düz
uçlu tornavidanın terminale temas ettiği
takdirde bir kısa devre oluşabilir.
NOT
•Ampulü de ÷i útirmek için bir Yetkili
Mazda Servisi’ne ba úvurman Õz Õ öneririz.
•Ampulü de ÷i útirirken, eski ampulü
atmadan önce bez veya karton gibi bir
koruma ile sararak çocuklar Õn
eri úemeyece ÷i úekilde saklay Õn Õz.
ttD Õ ú Ay d Õnlatma Ampullerinin
De ÷i útirilmesi
Farlar, Gündüz seyir lambalar Õ (LED
tipi), Konum lambalar Õ, Üçüncü fren
lambas Õ, Fren lambalar Õ, Bagaj
lambalar Õ, Arka sis lambas Õ*
LED ampul entegre bir ünite oldu ÷undan
tek bir ünite olarak de ÷i útirilemez.
LED ampulün ünite ile birlikte
de ÷i útirilmesi gereklidir. De ÷i úim
gerekti ÷inde Yetkili Mazda Servisine
gitmenizi öneririz.
Gündüz seyir lambalar Õ (ampul tipi)
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ç Õkart Õn Õz.
Sökülmesi
Takılması
3. Vidalar Õ saat yönünün tersine çeviriniz
ve sökünüz, ard Õndan çamurlu ÷u
s Õy Õr Õn Õz.
4. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
*Baz Õ modellerde mevcuttur.6-37
Page 422 of 579
5. Ampulü yuvas Õndan ç Õkar Õn Õz.
6. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Ön sinyal lambalar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Sa ÷ taraftaki ampulü de ÷i útiriyorsan Õz,
motoru çal Õ út Õr Õn Õz, direksiyonu sonuna
kadar sa ÷a çeviriniz ve motoru
durdurunuz. Sol ampulü
de ÷i útiriyorsan Õz direksiyonu sonuna
kadar sola çeviriniz.
3. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ç Õkart Õn Õz,
ard Õndan çamurlu ÷u k Õsmen aç Õn Õz.
Sökülmesi
Takılması
4. Konektör üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve konektörü geriye do ÷ru
çekerek konektörü üniteden ay Õr Õn Õz.
5. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
6. Ampulü yuvas Õndan ç Õkar Õn Õz.
7. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-38
Page 423 of 579
Yan sinyal lambalar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Sa ÷ taraftaki ampulü de ÷i útiriyorsan Õz,
motoru çal Õ út Õr Õn Õz, direksiyonu sonuna
kadar sa ÷a çeviriniz ve motoru
durdurunuz. Sol ampulü
de ÷i útiriyorsan Õz direksiyonu sonuna
kadar sola çeviriniz.
3. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ç Õkart Õn Õz,
ard Õndan çamurlu ÷u k Õsmen aç Õn Õz.
Sökülmesi
Takılması
4. Ünite üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve üniteyi ileri do ÷ru iterek
üniteyi ay Õr Õn Õz.
5. Elektrik konektörünü geriye do ÷ru
çekerek üniteden ay Õr Õn Õz.
6. Sökme i úleminin tersini uygulayarak
yeni yan sinyal ünitesini tak Õn Õz.
Arka sinyal lambalar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ve bagaj
dö úemesini ç Õkart Õn Õz.
Sökülmesi
Takılması
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-39
Page 424 of 579
3. Konektör üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve konektörü a úa ÷ Õ do ÷ru
çekerek konektörü üniteden ay Õr Õn Õz.
4. Her bir plastik tutucusunu ortas Õndan
çekiniz ve tutucular Õ ç Õkart Õn Õz,
ard Õndan bagaj yan dö úemesini k Õsmen
aç Õn Õz.
Sökülmesi
Takılması
5. Arka far grubunu ç Õkarmak için
parma ÷ Õn Õz Õ sokmak amac Õyla bir delik
olu úturmak için, úekilde görülen
grometin üst ve alt k Õsm Õn Õ s Õk Õ út Õr Õn ve
arka far grubunun yönünde deli ÷e
bast Õr Õn.
Gromet
Arka far grubu
Gromet Gövde
6. ùekilde gösterildi ÷i gibi koruyucu
band Õ uygulay Õn. Aksi takdirde, arka
far grubu araç gövdesine temas ederek
zarar verebilir ya da gövdeyi çizebilir.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-40
Page 425 of 579
ùekilde gösterilen alana her zaman en
az üç kat koruyucu bant uygulay Õn.
Koruyucu bant
Arka far grubu
Özellikle koruma
gerektiren alan
D øKKAT
¾Güçlü yapıştırıcı gücü olan bir bant
kullanmayın. Aksi takdirde, aracın
boyası çıkabilir.
¾
Åžekilde
gösterilen alana her zaman
en az üç kat koruyucu bant
uygulayın. Aksi takdirde, arka far
grubu araç gövdesine temas ederek
zarar verebilir ya da gövdeyi çizebilir.
7. Viday Õ ve somunu ç Õkar Õn.
8. Arka far grubunu ç Õkarmak için,
bagaj Õn içinden parma ÷ Õn Õz Õ, 5.
Ad Õmda grometin ç Õkar Õld Õ ÷ Õ deli ÷e
geçirin ve arka far grubunun lamba
lensini elinizle tutarken (yuvarlak
k Õs Õm), kanca klipsten ayr Õlana kadar
arka far grububa bast Õr Õn.
Arka far grubu Kanca
Gromet takma deliÄŸi
9. Kanca ayr Õld Õktan sonra arka far
grubunu ok yönünde çekin ve ç Õkar Õn.
Gromet takma deliÄŸi Klips
KancaArka far grubu
D øKKAT
Arka far grubunu gövdeden ayırırken
dikkatlice çekin.
Arka far grubu zorlanarak çekilirse
kablolar hasar görebilir.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-41

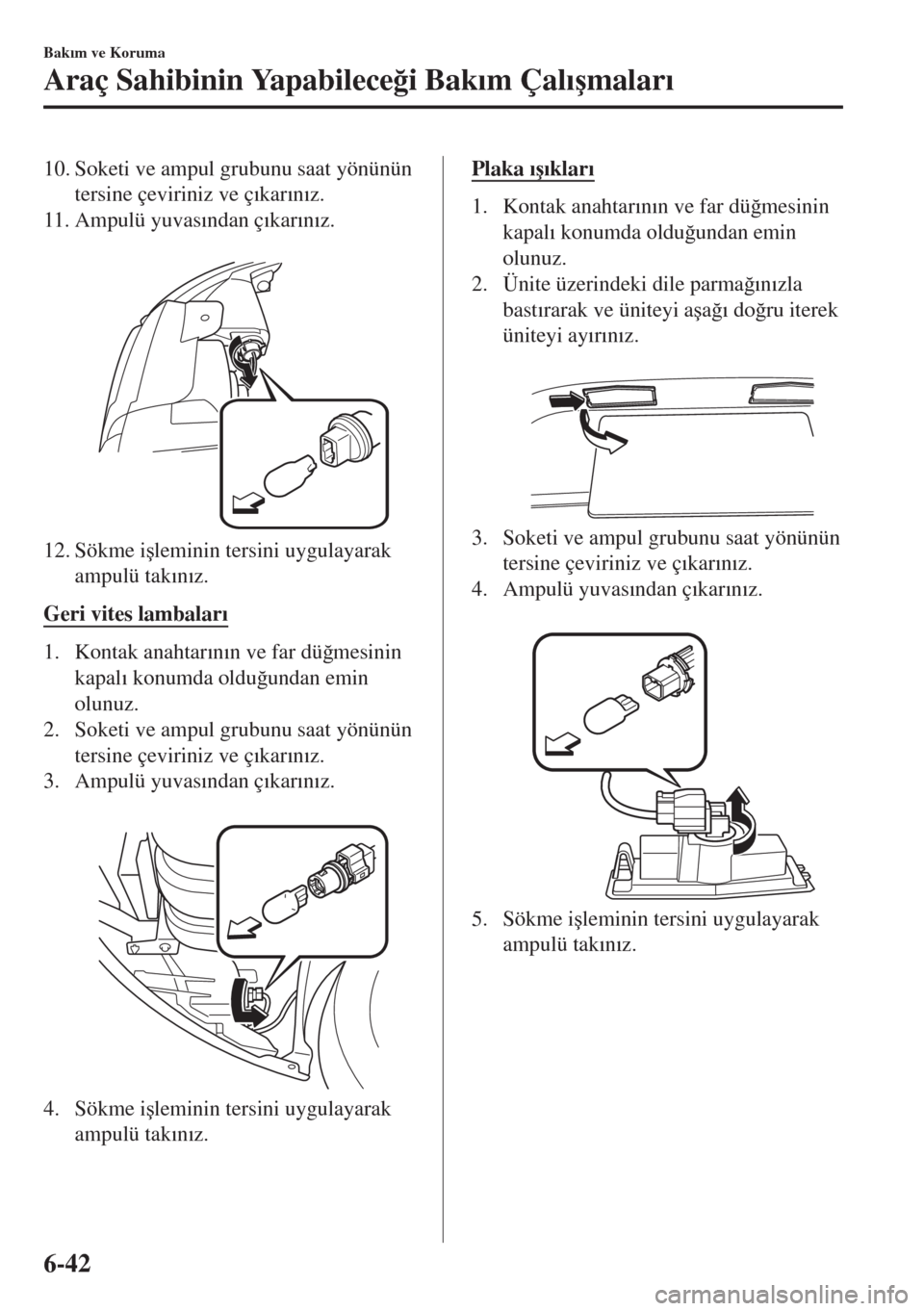

Page 426 of 579
10. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
11. Ampulü yuvas Õndan ç Õkar Õn Õz.
12. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Geri vites lambalar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
3. Ampulü yuvas Õndan ç Õkar Õn Õz.
4. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Plaka Õ ú Õklar Õ
1. Kontak anahtar Õn Õn ve far dü ÷mesinin
kapal Õ konumda oldu ÷undan emin
olunuz.
2. Ünite üzerindeki dile parma ÷ Õn Õzla
bast Õrarak ve üniteyi a úa ÷ Õ do ÷ru iterek
üniteyi ay Õr Õn Õz.
3. Soketi ve ampul grubunu saat yönünün
tersine çeviriniz ve ç Õkar Õn Õz.
4. Ampulü yuvas Õndan ç Õkar Õn Õz.
5. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-42
Page 427 of 579
t øç Ayd Õnlatma Ampullerinin
De ÷i útirilmesi
Tavan lambas Õ
1. Lenslere zarar vermemek için düz ba úl Õ
küçük bir tornaviday Õ yumu úak bir
bezle sar Õn Õz ve lensin kenar Õn Õ bu
tornavidayla kald Õrarak ç Õkar Õn Õz.
2. Ampulü çekerek ç Õkar Õn Õz.
3. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bagaj lambas Õ
1. Lenslere zarar vermemek için düz ba úl Õ
küçük bir tornaviday Õ yumu úak bir
bezle sar Õn Õz ve lensin kenar Õn Õ bu
tornavidayla kald Õrarak ç Õkar Õn Õz.
2. Konektörü üniteden ç Õkar Õn.
3. Ampulü çekerek ç Õkar Õn Õz.
4. Sökme i úleminin tersini uygulayarak
ampulü tak Õn Õz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-43
Page 428 of 579
Sigortalar
Arac Õn Õz Õn elektrik sistemi sigortalarla
korunmu útur.
Lambalardan, aksesuarlardan veya
kumandalardan biri çal Õ úmazsa ilgili devre
koruyucusunu kontrol ediniz.
Sigortalardan biri yand Õ ÷ Õnda, sigorta
içinde bulunan element eriyecektir.
Ay n Õ sigorta sürekli yan Õyorsa, bu sistemi
kullanmay Õn Õz ve en k Õsa zamanda bir
Yetkili Mazda Servisi’ne ba úvurunuz.
tSigortalar Õn De ÷i útirilmesi
Arac Õn Õz Õn sol taraf Õndaki sigortalar Õn
de ÷i útirilmesi
Elektrik sistemi çal Õ úm Õyorsa önce
arac Õn Õz Õn sol taraf Õndaki sigortalar Õ
kontrol ediniz.
1. Kontak anahtar Õn Õn ve di ÷er
dü ÷melerin kapal Õ oldu ÷undan emin
olunuz.
2. Sigorta paneli kapa ÷ Õn Õ aç Õn Õz.
3. Motor bölmesindeki sigorta kutusu
kapa ÷ Õ üzerindeki çekme k Õsm Õndan
tutarak sigortay Õ düz bir úekilde d Õ úar Õ
çekiniz.
4. Sigortay Õ kontrol ediniz ve yanm Õ úsa
de ÷i útiriniz.
Normal Yanmış
5. Ayn Õ amper de ÷erinde yeni bir sigorta
tak Õn Õz ve iyice yerine yerle úti ÷inden
emin olunuz. E ÷er yerine oturmazsa,
bir uzmana takt Õr Õn Õz. Yetkili Mazda
Servisi’ne ba úvurman Õz Õ öneririz.
Yedek sigortan Õz yoksa, arac Õn
çal Õ úmas Õ için gerekli olmayan ses
sistemi veya ç Õk Õ ú devrelerindeki ayn Õ
amper de ÷erine sahip bir sigortay Õ
kullanabilirsiniz.
D øKKAT
Sigortaları mutlaka orijinal Mazda
sigortası ya da aynı değerde bir
sigortayla deÄŸiÅŸtiriniz. Aksi takdirde,
elektrik sistemine zarar verebilirsiniz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-44
Page 429 of 579
6. Kapa ÷ Õ yeniden tak Õn Õz ve güvenli bir
úekilde yerle úti ÷inden emin olunuz.
Kaput alt Õndaki sigortalar Õn
de ÷i útirilmesi
Farlar veya di ÷er elektrikli sistemler
çal Õ úm Õyorsa ve kabindeki sigortalarda bir
sorun yoksa, kaputun alt Õndaki sigorta
kutusunu kontrol ediniz. Sigortalardan biri
yanm Õ úsa, de ÷i útiriniz. A úa ÷ Õdaki ad Õmlar Õ
takip ediniz:
1. Kontak anahtar Õn Õn ve di ÷er
dü ÷melerin kapal Õ oldu ÷undan emin
olunuz.
2. Sigorta kutusu kapa ÷ Õn Õ ç Õkart Õn Õz.
NOT
Kilit zorla aç Õl Õrsa, sigorta kutusu
kapa ÷ Õ úasiye temas edebilir ve
ç Õkar Õld Õ ÷ Õnda çizilebilir.
Kapa ÷ Õ ç Õkar Õrken, a úa ÷ Õdaki
prosedüre göre yava úça ç Õkar Õn.
1. Öndeki dile parmaklar Õn Õzla
bast Õrarak arka kilidi etkisiz hale
getirin.
2. Kapa ÷ Õn önünü hafifçe kald Õr Õrken
ön dili ç Õkar Õn.
3. Kapa ÷ Õ kald Õrarak ç Õkar Õn ve
arkaya do ÷ru kayd Õr Õn.
3. ANA sigorta yan Õ úsa, bu sigortan Õn
yerine ayn Õ ampere sahip yeni bir
sigorta tak Õn Õz.
Normal
Ya n m ı ş
UYARI
Ana sigortayı tek başınıza
değiştirmeyiniz. Değişim için Yetkili
Mazda
Servisi’ne başvurunuz:
Sigortayı kendi başınıza değiştirmek
tehlikelidir çünkü ANA sigorta yüksek
akımlı bir sigortadır. Sigortanın hatalı
şekilde değiştirilmesi yangına yol
açabilecek bir elektrik şokuna veya kısa
devreye neden olabilir.
4. Kapa ÷ Õ yeniden tak Õn Õz ve güvenli bir
úekilde yerle úti ÷inden emin olunuz.
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-45
Page 430 of 579
tSigorta Paneli Özellikleri
Sigorta kutusu (Motor bölmesi)
TANIM AMPER KORUNAN PARÇA
1ENG IG3 5 AÅ
2ENG IG2 5 AÅ
3 HORN2 7,5 A Korna
4 C/U IG1 15 A Çe úitli devrelerin korunmas Õ için
5 ENG IG1 7,5 A Motor kontrol sistemi
6Å Å Å
7 INTERIOR 15 A Tavan lambas Õ
8
ENG
B7,5 A Motor kontrol sistemi
9 AUDIO2 15 A Ses sistemi
10 METER1 10 A Gösterge paneli
11 SRS1 7,5 A Hava yast Õ ÷ Õ
12Å Å Å
13 RADIO 7,5 A Ses sistemi
14 ENGINE3 20 A Motor kontrol sistemi
15 ENGINE1 10 A Motor kontrol sistemi
16 ENGINE2 15 A Motor kontrol sistemi
17 AUDIO1 25 A Ses sistemi
Bak Õm ve Koruma
Araç Sahibinin Yapabilece ÷i Bak Õm Çal Õ úmalar Õ
6-46
