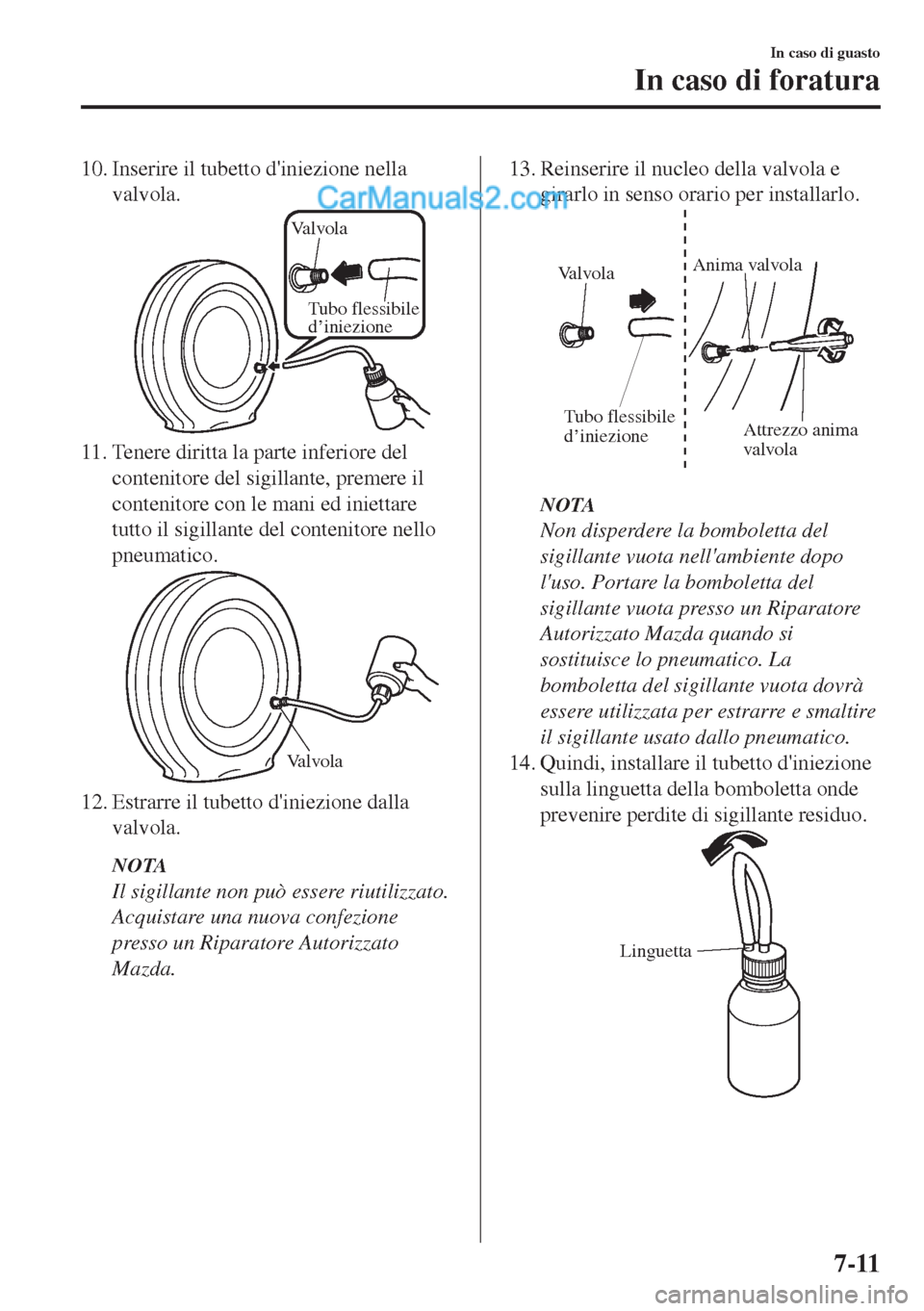

10. Inserire il tubetto d'iniezione nella
valvola.
Valvola
Tubo flessibile
d’iniezione
11. Tenere diritta la parte inferiore del
contenitore del sigillante, premere il
contenitore con le mani ed iniettare
tutto il sigillante del contenitore nello
pneumatico.
Valvola
12. Estrarre il tubetto d'iniezione dalla
valvola.
NOTA
Il sigillante non può essere riutilizzato.
Acquistare una nuova confezione
presso un Riparatore Autorizzato
Mazda.
13. Reinserire il nucleo della valvola e
girarlo in senso orario per installarlo.
Tubo flessibile
d’iniezioneAttrezzo anima
valvola Valvola
Anima valvola
NOTA
Non disperdere la bomboletta del
sigillante vuota nell'ambiente dopo
l'uso. Portare la bomboletta del
sigillante vuota presso un Riparatore
Autorizzato Mazda quando si
sostituisce lo pneumatico. La
bomboletta del sigillante vuota dovrà
essere utilizzata per estrarre e smaltire
il sigillante usato dallo pneumatico.
14. Quindi, installare il tubetto d'iniezione
sulla linguetta della bomboletta onde
prevenire perdite di sigillante residuo.
Linguetta
In caso di guasto
In caso di foratura
7-11

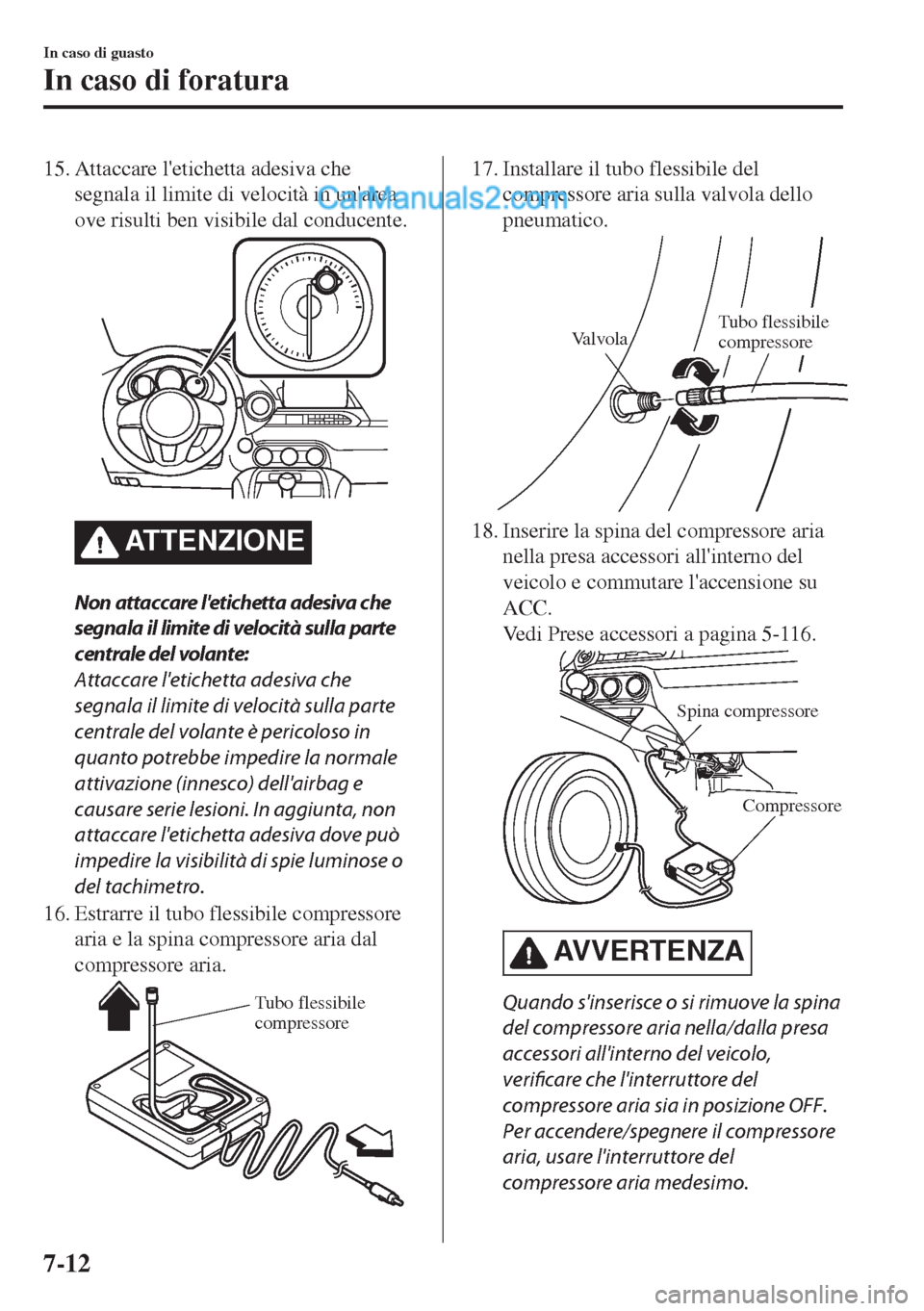

15. Attaccare l'etichetta adesiva che
segnala il limite di velocità in un'area
ove risulti ben visibile dal conducente.
ATTENZIONE
Non attaccare l'etichetta adesiva che
segnala il limite di velocità sulla parte
centrale del volante:
Attaccare l'etichetta adesiva che
segnala il limite di velocità sulla parte
centrale del volante è pericoloso in
quanto potrebbe impedire la normale
attivazione (innesco) dell'airbag e
causare serie lesioni. In aggiunta, non
attaccare l'etichetta adesiva dove può
impedire la visibilità di spie luminose o
del tachimetro.
16. Estrarre il tubo flessibile compressore
aria e la spina compressore aria dal
compressore aria.
Tubo flessibile
compressore
17. Installare il tubo flessibile del
compressore aria sulla valvola dello
pneumatico.
ValvolaTubo flessibile
compressore
18. Inserire la spina del compressore aria
nella presa accessori all'interno del
veicolo e commutare l'accensione su
ACC.
Vedi Prese accessori a pagina 5-116.
Compressore
Spina compressore
AVVERTENZA
Quando s'inserisce o si rimuove la spina
del compressore aria nella/dalla presa
accessori all'interno del veicolo,
verificare che l'interruttore del
compressore aria sia in posizione OFF.
Per accendere/spegnere il compressore
aria, usare l'interruttore del
compressore aria medesimo.
In caso di guasto
In caso di foratura
7-12

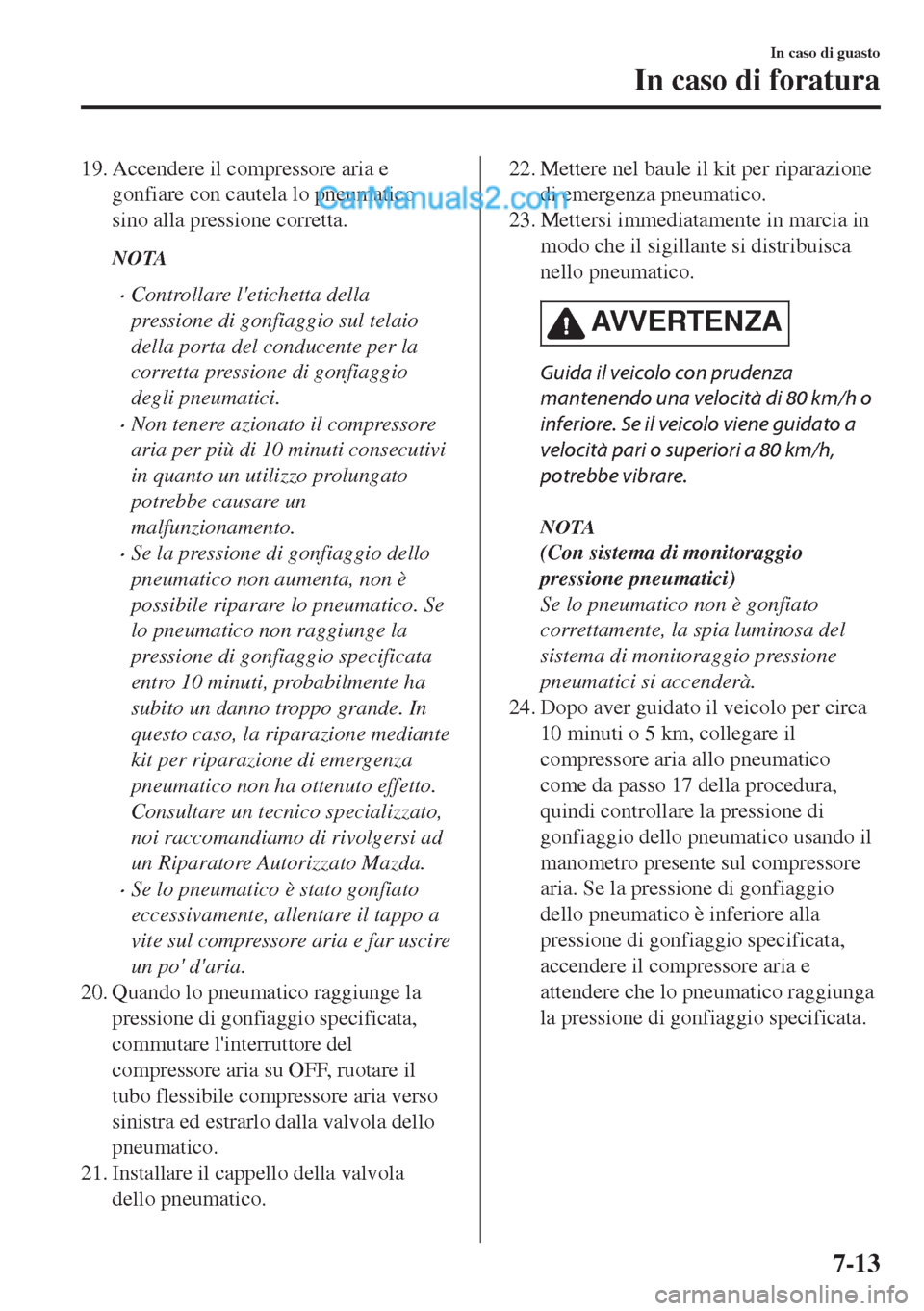

19. Accendere il compressore aria e
gonfiare con cautela lo pneumatico
sino alla pressione corretta.
NOTA
•Controllare l'etichetta della
pressione di gonfiaggio sul telaio
della porta del conducente per la
corretta pressione di gonfiaggio
degli pneumatici.
•Non tenere azionato il compressore
aria per più di 10 minuti consecutivi
in quanto un utilizzo prolungato
potrebbe causare un
malfunzionamento.
•Se la pressione di gonfiaggio dello
pneumatico non aumenta, non è
possibile riparare lo pneumatico. Se
lo pneumatico non raggiunge la
pressione di gonfiaggio specificata
entro 10 minuti, probabilmente ha
subito un danno troppo grande. In
questo caso, la riparazione mediante
kit per riparazione di emergenza
pneumatico non ha ottenuto effetto.
Consultare un tecnico specializzato,
noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
•Se lo pneumatico è stato gonfiato
eccessivamente, allentare il tappo a
vite sul compressore aria e far uscire
un po' d'aria.
20. Quando lo pneumatico raggiunge la
pressione di gonfiaggio specificata,
commutare l'interruttore del
compressore aria su OFF, ruotare il
tubo flessibile compressore aria verso
sinistra ed estrarlo dalla valvola dello
pneumatico.
21. Installare il cappello della valvola
dello pneumatico.
22. Mettere nel baule il kit per riparazione
di emergenza pneumatico.
23. Mettersi immediatamente in marcia in
modo che il sigillante si distribuisca
nello pneumatico.
AV V E R T E N Z A
Guida il veicolo con prudenza
mantenendo una velocità di 80 km/h o
inferiore. Se il veicolo viene guidato a
velocità pari o superiori a 80 km/h,
potrebbe vibrare.
NOTA
(Con sistema di monitoraggio
pressione pneumatici)
Se lo pneumatico non è gonfiato
correttamente, la spia luminosa del
sistema di monitoraggio pressione
pneumatici si accenderà.
24. Dopo aver guidato il veicolo per circa
10 minuti o 5 km, collegare il
compressore aria allo pneumatico
come da passo 17 della procedura,
quindi controllare la pressione di
gonfiaggio dello pneumatico usando il
manometro presente sul compressore
aria. Se la pressione di gonfiaggio
dello pneumatico è inferiore alla
pressione di gonfiaggio specificata,
accendere il compressore aria e
attendere che lo pneumatico raggiunga
la pressione di gonfiaggio specificata.
In caso di guasto
In caso di foratura
7-13

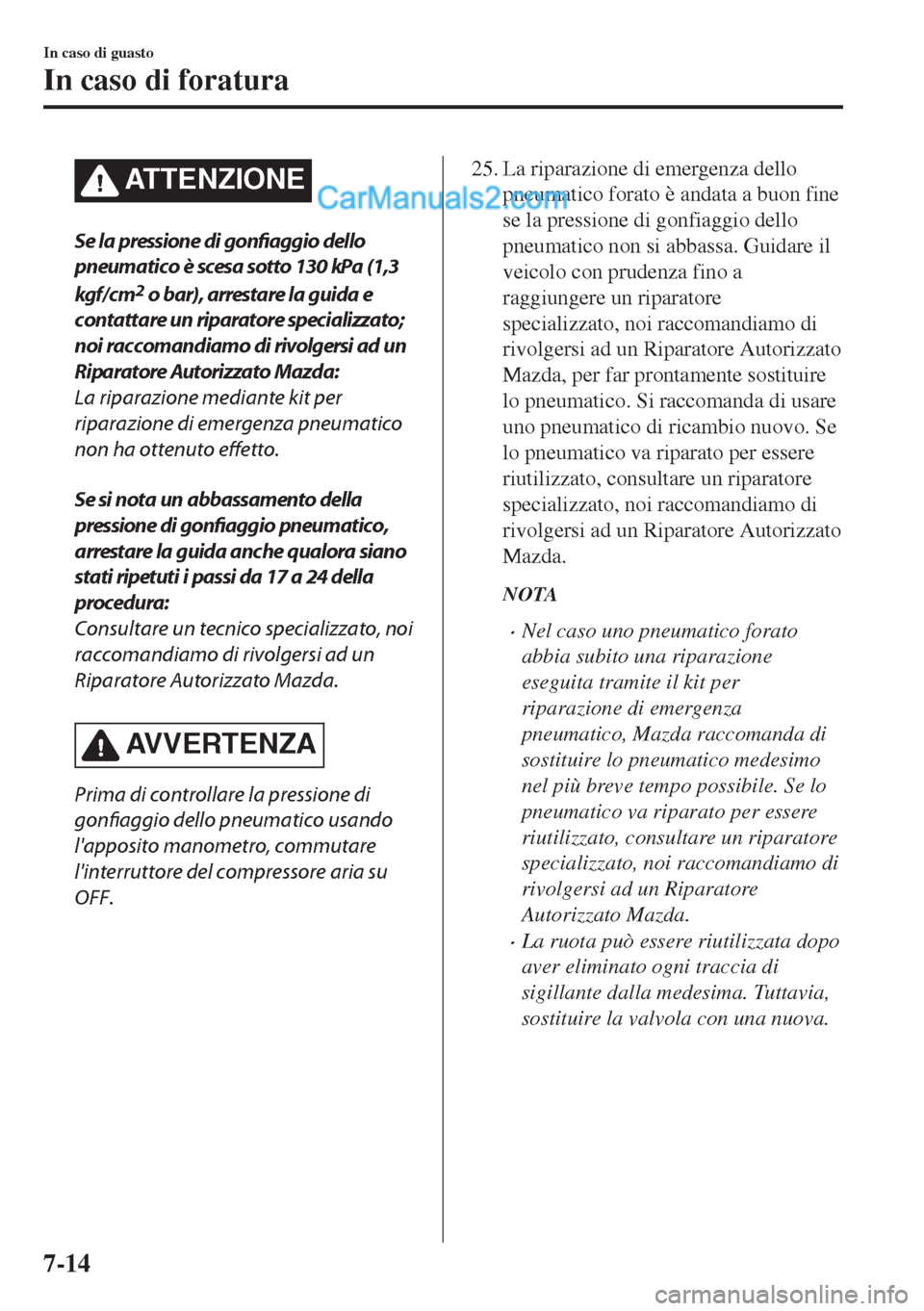

ATTENZIONE
Se la pressione di gonfiaggio dello
pneumatico è scesa sotto 130 kPa (1,3
kgf/ cm
2 o bar), arrestare la guida e
contattare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda:
La riparazione mediante kit per
riparazione di emergenza pneumatico
non ha ottenuto
effetto.
Se si nota un abbassamento della
pressione di gonfiaggio pneumatico,
arrestare la guida anche qualora siano
stati ripetuti i passi da 17 a 24 della
procedura:
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
AV V E R T E N Z A
Prima di controllare la pressione di
gonfiaggio dello pneumatico usando
l'apposito manometro, commutare
l'interruttore del compressore aria su
OFF.
25. La riparazione di emergenza dello
pneumatico forato è andata a buon fine
se la pressione di gonfiaggio dello
pneumatico non si abbassa. Guidare il
veicolo con prudenza fino a
raggiungere un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, per far prontamente sostituire
lo pneumatico. Si raccomanda di usare
uno pneumatico di ricambio nuovo. Se
lo pneumatico va riparato per essere
riutilizzato, consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
•Nel caso uno pneumatico forato
abbia subito una riparazione
eseguita tramite il kit per
riparazione di emergenza
pneumatico, Mazda raccomanda di
sostituire lo pneumatico medesimo
nel più breve tempo possibile. Se lo
pneumatico va riparato per essere
riutilizzato, consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
•La ruota può essere riutilizzata dopo
aver eliminato ogni traccia di
sigillante dalla medesima. Tuttavia,
sostituire la valvola con una nuova.
In caso di guasto
In caso di foratura
7-14

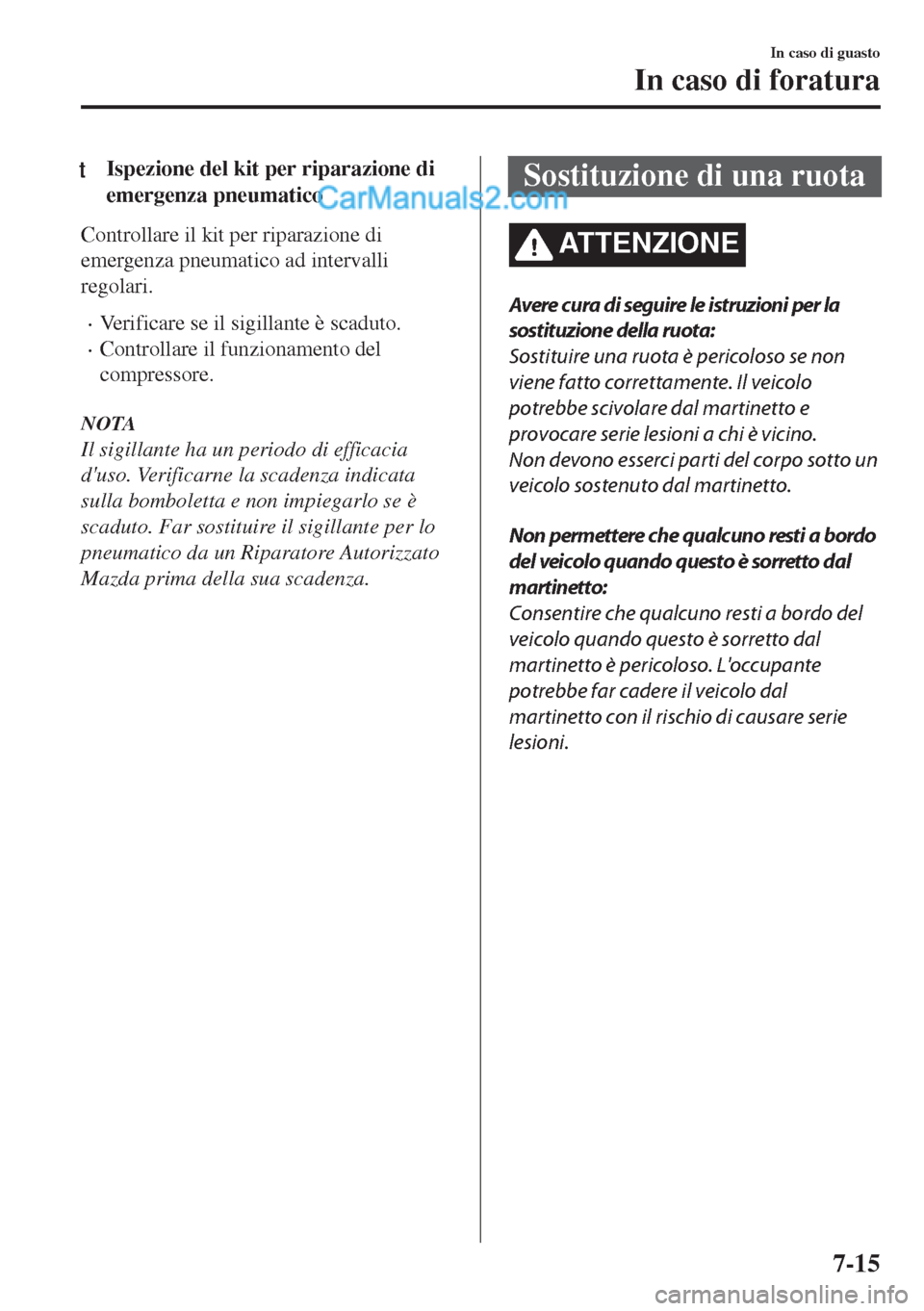

tIspezione del kit per riparazione di
emergenza pneumatico
Controllare il kit per riparazione di
emergenza pneumatico ad intervalli
regolari.
•Verificare se il sigillante è scaduto.
•Controllare il funzionamento del
compressore.
NOTA
Il sigillante ha un periodo di efficacia
d'uso. Verificarne la scadenza indicata
sulla bomboletta e non impiegarlo se è
scaduto. Far sostituire il sigillante per lo
pneumatico da un Riparatore Autorizzato
Mazda prima della sua scadenza.
Sostituzione di una ruota
ATTENZIONE
Avere cura di seguire le istruzioni per la
sostituzione della ruota:
Sostituire una ruota è pericoloso se non
viene fatto correttamente. Il veicolo
potrebbe scivolare dal martinetto e
provocare serie lesioni a chi è vicino.
Non devono esserci parti del corpo sotto un
veicolo sostenuto dal martinetto.
Non permettere che qualcuno resti a bordo
del veicolo quando questo è sorretto dal
martinetto:
Consentire che qualcuno resti a bordo del
veicolo quando questo è sorretto dal
martinetto è pericoloso. L'occupante
potrebbe far cadere il veicolo dal
martinetto con il rischio di causare serie
lesioni.
In caso di guasto
In caso di foratura
7-15

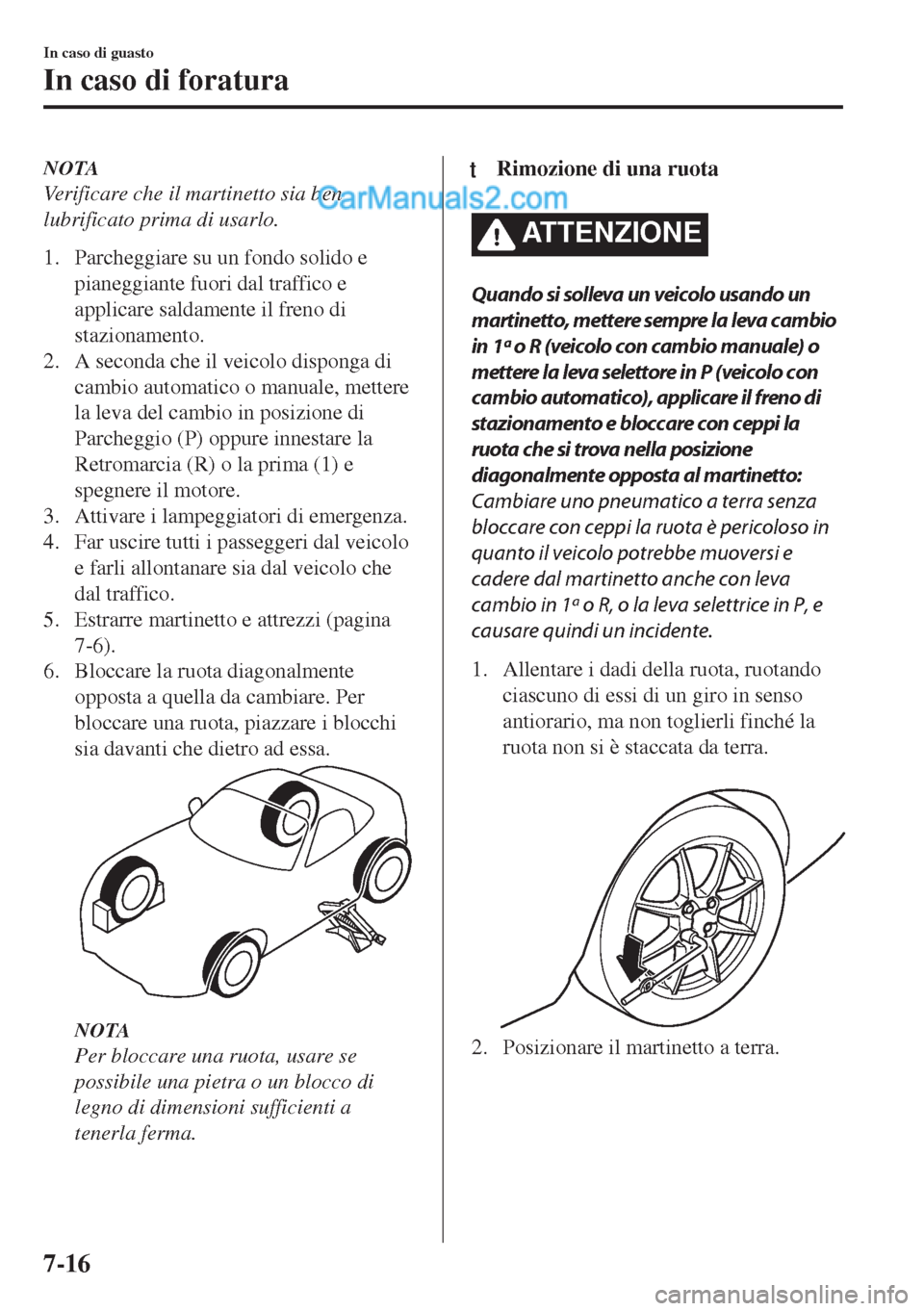

NOTA
Verificare che il martinetto sia ben
lubrificato prima di usarlo.
1. Parcheggiare su un fondo solido e
pianeggiante fuori dal traffico e
applicare saldamente il freno di
stazionamento.
2. A seconda che il veicolo disponga di
cambio automatico o manuale, mettere
la leva del cambio in posizione di
Parcheggio (P) oppure innestare la
Retromarcia (R) o la prima (1) e
spegnere il motore.
3. Attivare i lampeggiatori di emergenza.
4. Far uscire tutti i passeggeri dal veicolo
e farli allontanare sia dal veicolo che
dal traffico.
5. Estrarre martinetto e attrezzi (pagina
7-6).
6. Bloccare la ruota diagonalmente
opposta a quella da cambiare. Per
bloccare una ruota, piazzare i blocchi
sia davanti che dietro ad essa.
NOTA
Per bloccare una ruota, usare se
possibile una pietra o un blocco di
legno di dimensioni sufficienti a
tenerla ferma.
ttRimozione di una ruota
ATTENZIONE
Quando si solleva un veicolo usando un
martinetto, mettere sempre la leva cambio
in 1ª o R (veicolo con cambio manuale) o
mettere la leva selettore in P (veicolo con
cambio automatico), applicare il freno di
stazionamento e bloccare con ceppi la
ruota che si trova nella posizione
diagonalmente opposta al martinetto:
Cambiare uno pneumatico a terra senza
bloccare con ceppi la ruota è pericoloso in
quanto il veicolo potrebbe muoversi e
cadere dal martinetto anche con leva
cambio in 1ª o R, o la leva selettrice in P, e
causare quindi un incidente.
1. Allentare i dadi della ruota, ruotando
ciascuno di essi di un giro in senso
antiorario, ma non toglierli finché la
ruota non si è staccata da terra.

2. Posizionare il martinetto a terra.
In caso di guasto
In caso di foratura
7-16

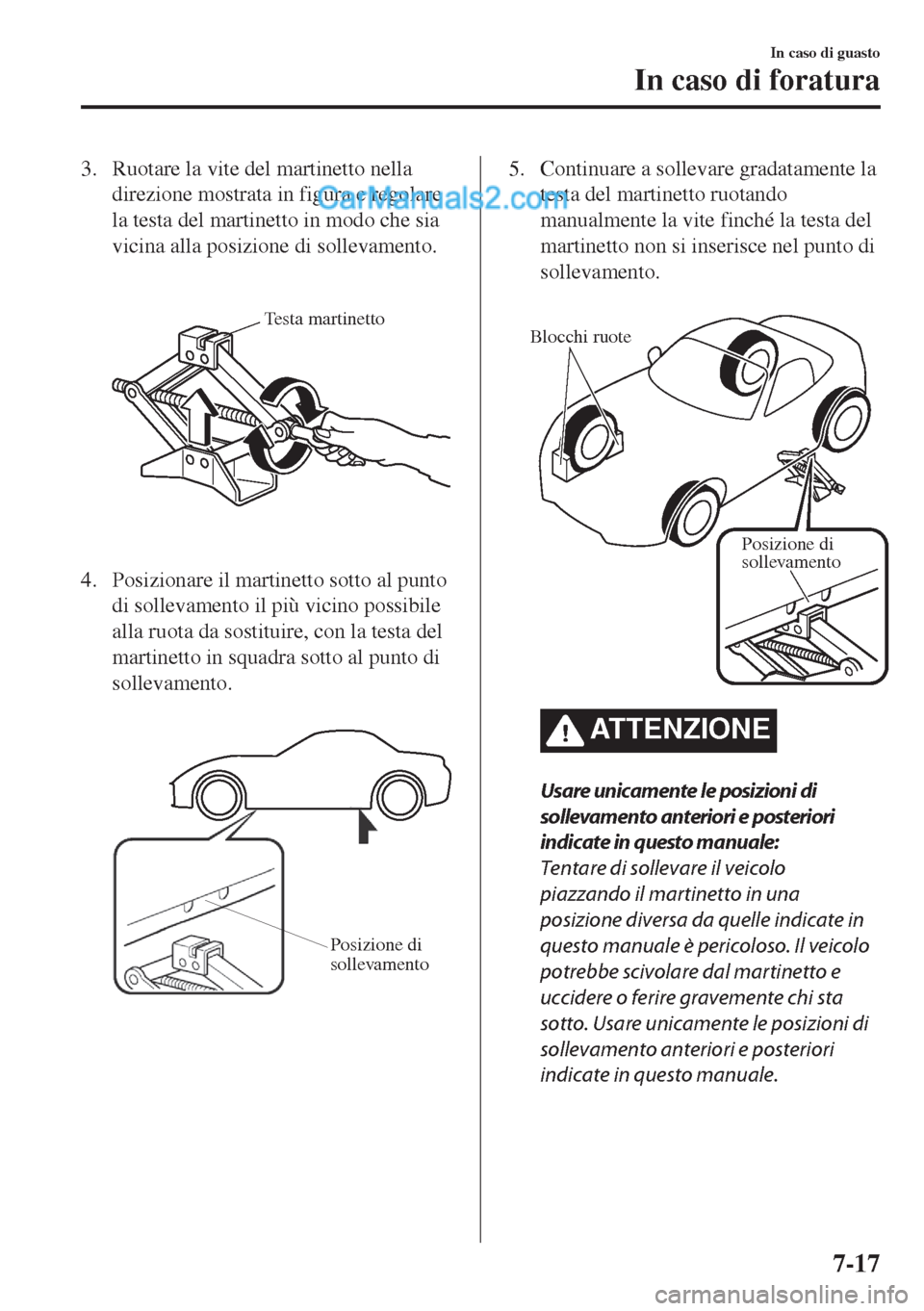

3. Ruotare la vite del martinetto nella
direzione mostrata in figura e regolare
la testa del martinetto in modo che sia
vicina alla posizione di sollevamento.

Testa martinetto
4. Posizionare il martinetto sotto al punto
di sollevamento il più vicino possibile
alla ruota da sostituire, con la testa del
martinetto in squadra sotto al punto di
sollevamento.

Posizione di
sollevamento
5. Continuare a sollevare gradatamente la
testa del martinetto ruotando
manualmente la vite finché la testa del
martinetto non si inserisce nel punto di
sollevamento.

Blocchi ruote
Posizione di
sollevamento
ATTENZIONE
Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale:
Tentare di sollevare il veicolo
piazzando il martinetto in una
posizione diversa da quelle indicate in
questo manuale è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
uccidere o ferire gravemente chi sta
sotto. Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale.
In caso di guasto
In caso di foratura
7-17

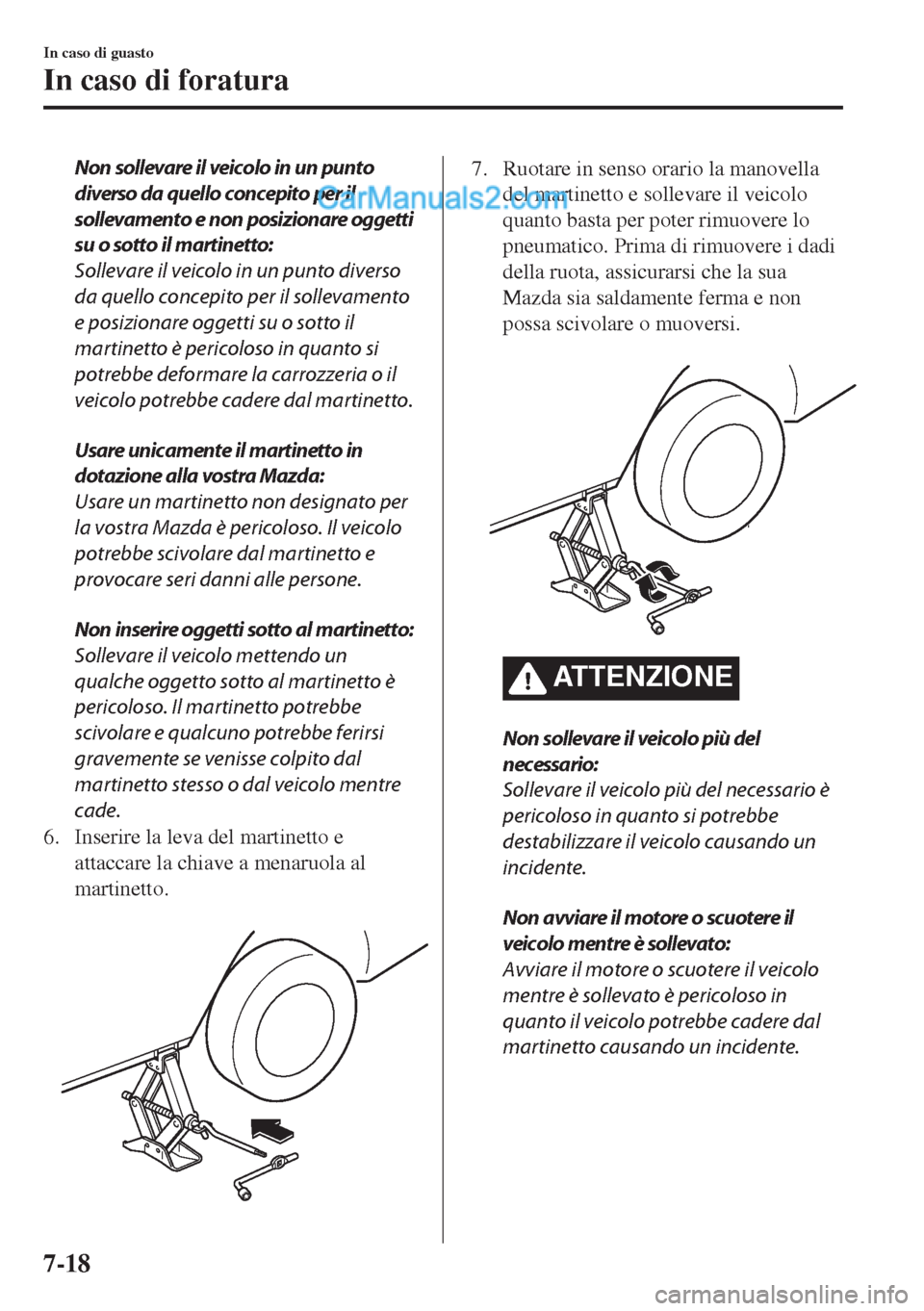

Non sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e non posizionare oggetti
su o sotto il martinetto:
Sollevare il veicolo in un punto diverso
da quello concepito per il sollevamento
e posizionare oggetti su o sotto il
martinetto è pericoloso in quanto si
potrebbe deformare la carrozzeria o il
veicolo potrebbe cadere dal martinetto.
Usare unicamente il martinetto in
dotazione alla vostra Mazda:
Usare un martinetto non designato per
la vostra Mazda è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
provocare seri danni alle persone.
Non inserire oggetti sotto al martinetto:
Sollevare il veicolo mettendo un
qualche oggetto sotto al martinetto è
pericoloso. Il martinetto potrebbe
scivolare e qualcuno potrebbe ferirsi
gravemente se venisse colpito dal
martinetto stesso o dal veicolo mentre
cade.
6. Inserire la leva del martinetto e
attaccare la chiave a menaruola al
martinetto.
7. Ruotare in senso orario la manovella
del martinetto e sollevare il veicolo
quanto basta per poter rimuovere lo
pneumatico. Prima di rimuovere i dadi
della ruota, assicurarsi che la sua
Mazda sia saldamente ferma e non
possa scivolare o muoversi.

ATTENZIONE
Non sollevare il veicolo più del
necessario:
Sollevare il veicolo più del necessario è
pericoloso in quanto si potrebbe
destabilizzare il veicolo causando un
incidente.
Non avviare il motore o scuotere il
veicolo mentre è sollevato:
Avviare il motore o scuotere il veicolo
mentre è sollevato è pericoloso in
quanto il veicolo potrebbe cadere dal
martinetto causando un incidente.
In caso di guasto
In caso di foratura
7-18

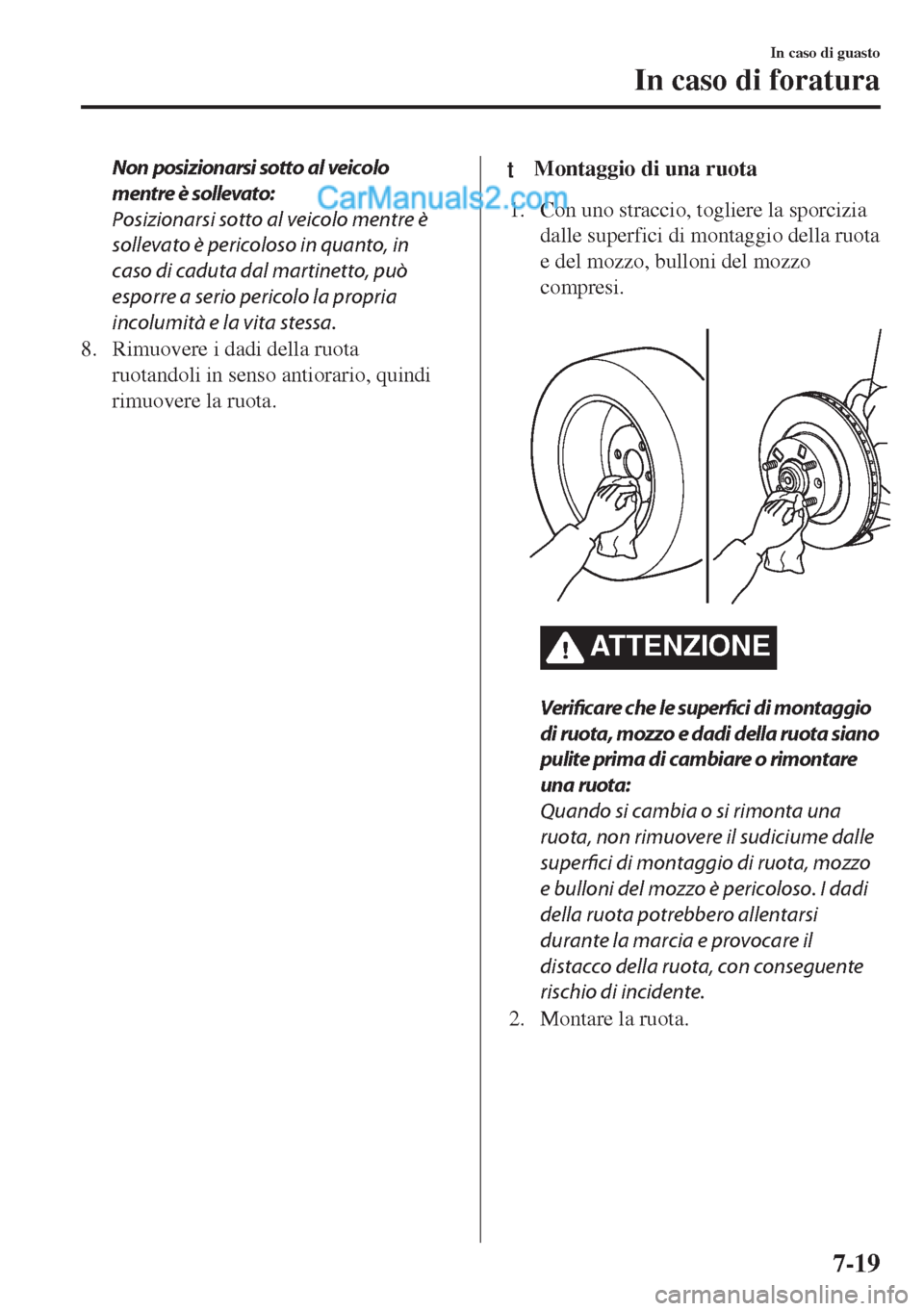

Non posizionarsi sotto al veicolo
mentre è sollevato:
Posizionarsi sotto al veicolo mentre è
sollevato è pericoloso in quanto, in
caso di caduta dal martinetto, può
esporre a serio pericolo la propria
incolumità e la vita stessa.
8. Rimuovere i dadi della ruota
ruotandoli in senso antiorario, quindi
rimuovere la ruota.tMontaggio di una ruota
1. Con uno straccio, togliere la sporcizia
dalle superfici di montaggio della ruota
e del mozzo, bulloni del mozzo
compresi.

ATTENZIONE
Verificare che le superfici di montaggio
di ruota, mozzo e dadi della ruota siano
pulite prima di cambiare o rimontare
una ruota:
Quando si cambia o si rimonta una
ruota, non rimuovere il sudiciume dalle
superfici di montaggio di ruota, mozzo
e bulloni del mozzo è pericoloso. I dadi
della ruota potrebbero allentarsi
durante la marcia e provocare il
distacco della ruota, con conseguente
rischio di incidente.
2. Montare la ruota.
In caso di guasto
In caso di foratura
7-19

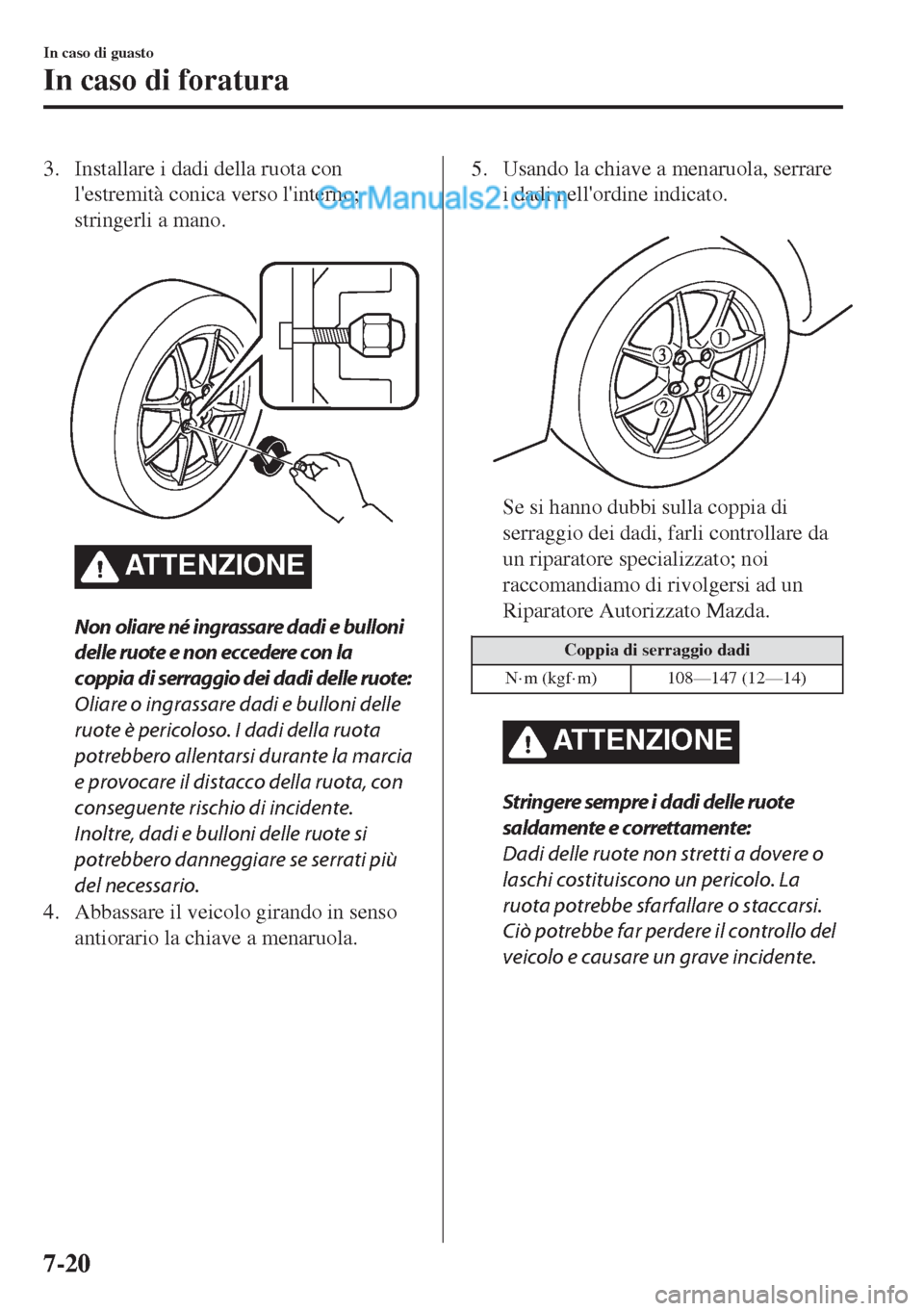

3. Installare i dadi della ruota con
l'estremità conica verso l'interno;
stringerli a mano.

ATTENZIONE
Non oliare né ingrassare dadi e bulloni
delle ruote e non eccedere con la
coppia di serraggio dei dadi delle ruote:
Oliare o ingrassare dadi e bulloni delle
ruote è pericoloso. I dadi della ruota
potrebbero allentarsi durante la marcia
e provocare il distacco della ruota, con
conseguente rischio di incidente.
Inoltre, dadi e bulloni delle ruote si
potrebbero danneggiare se serrati più
del necessario.
4. Abbassare il veicolo girando in senso
antiorario la chiave a menaruola.
5. Usando la chiave a menaruola, serrare
i dadi nell'ordine indicato.

Se si hanno dubbi sulla coppia di
serraggio dei dadi, farli controllare da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Coppia di serraggio dadi
N·m (kgf·m) 108—147 (12—14)
ATTENZIONE
Stringere sempre i dadi delle ruote
saldamente e correttamente:
Dadi delle ruote non stretti a dovere o
laschi costituiscono un pericolo. La
ruota potrebbe sfarfallare o staccarsi.
Ciò potrebbe far perdere il controllo del
veicolo e causare un grave incidente.
In caso di guasto
In caso di foratura
7-20
