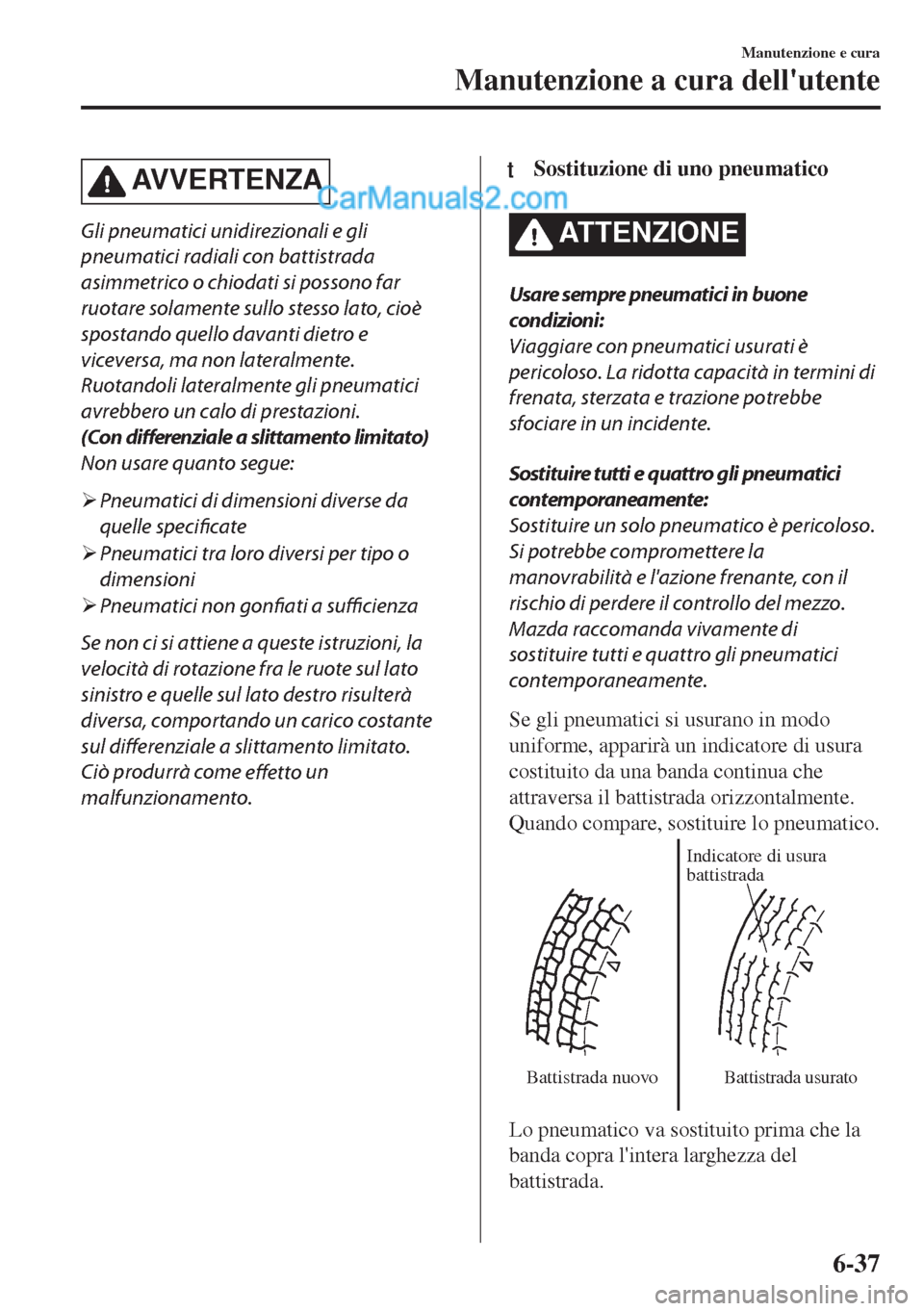

AVVERTENZA
Gli pneumatici unidirezionali e gli
pneumatici radiali con battistrada
asimmetrico o chiodati si possono far
ruotare solamente sullo stesso lato, cioè
spostando quello davanti dietro e
viceversa, ma non lateralmente.
Ruotandoli lateralmente gli pneumatici
avrebbero un calo di prestazioni.
(Con differenziale a slittamento limitato)
Non usare quanto segue:
¾Pneumatici di dimensioni diverse da
quelle specificate
¾Pneumatici tra loro diversi per tipo o
dimensioni
¾Pneumatici non gonfiati a sufficienza
Se non ci si attiene a queste istruzioni, la
velocità di rotazione fra le ruote sul lato
sinistro e quelle sul lato destro risulterà
diversa, comportando un carico costante
sul differenziale a slittamento limitato.
Ciò produrrà come
effetto un
malfunzionamento.
tSostituzione di uno pneumatico
ATTENZIONE
Usare sempre pneumatici in buone
condizioni:
Viaggiare con pneumatici usurati è
pericoloso. La ridotta capacità in termini di
frenata, sterzata e trazione potrebbe
sfociare in un incidente.
Sostituire tutti e quattro gli pneumatici
contemporaneamente:
Sostituire un solo pneumatico è pericoloso.
Si potrebbe compromettere la
manovrabilità e l'azione frenante, con il
rischio di perdere il controllo del mezzo.
Mazda raccomanda vivamente di
sostituire tutti e quattro gli pneumatici
contemporaneamente.
Se gli pneumatici si usurano in modo
uniforme, apparirà un indicatore di usura
costituito da una banda continua che
attraversa il battistrada orizzontalmente.
Quando compare, sostituire lo pneumatico.
Battistrada nuovoIndicatore di usura
battistradaBattistrada usurato
Lo pneumatico va sostituito prima che la
banda copra l'intera larghezza del
battistrada.
Manutenzione e cura
Manutenzione a cura dell'utente
6-37

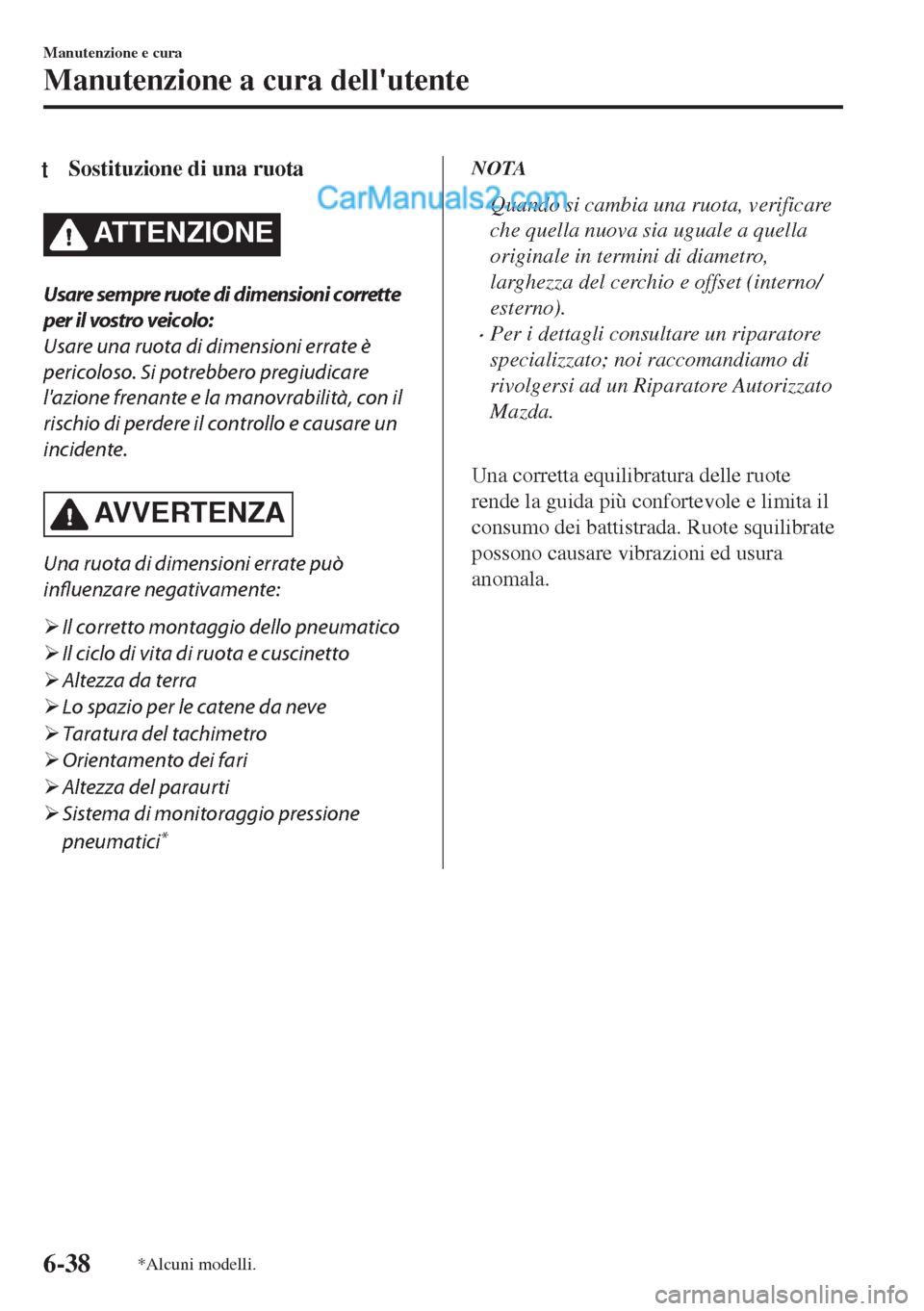

tSostituzione di una ruota
ATTENZIONE
Usare sempre ruote di dimensioni corrette
per il vostro veicolo:
Usare una ruota di dimensioni errate è
pericoloso. Si potrebbero pregiudicare
l'azione frenante e la manovrabilità, con il
rischio di perdere il controllo e causare un
incidente.
AVVERTENZA
Una ruota di dimensioni errate può
influenzare negativamente:
¾Il corretto montaggio dello pneumatico
¾Il ciclo di vita di ruota e cuscinetto
¾Altezza da terra
¾Lo spazio per le catene da neve
¾Taratura del tachimetro
¾Orientamento dei fari
¾Altezza del paraurti
¾Sistema di monitoraggio pressione
pneumatici
*
NOTA
•Quando si cambia una ruota, verificare
che quella nuova sia uguale a quella
originale in termini di diametro,
larghezza del cerchio e offset (interno/
esterno).
•Per i dettagli consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.

Una corretta equilibratura delle ruote
rende la guida più confortevole e limita il
consumo dei battistrada. Ruote squilibrate
possono causare vibrazioni ed usura
anomala.
Manutenzione e cura
Manutenzione a cura dell'utente
6-38*Alcuni modelli.

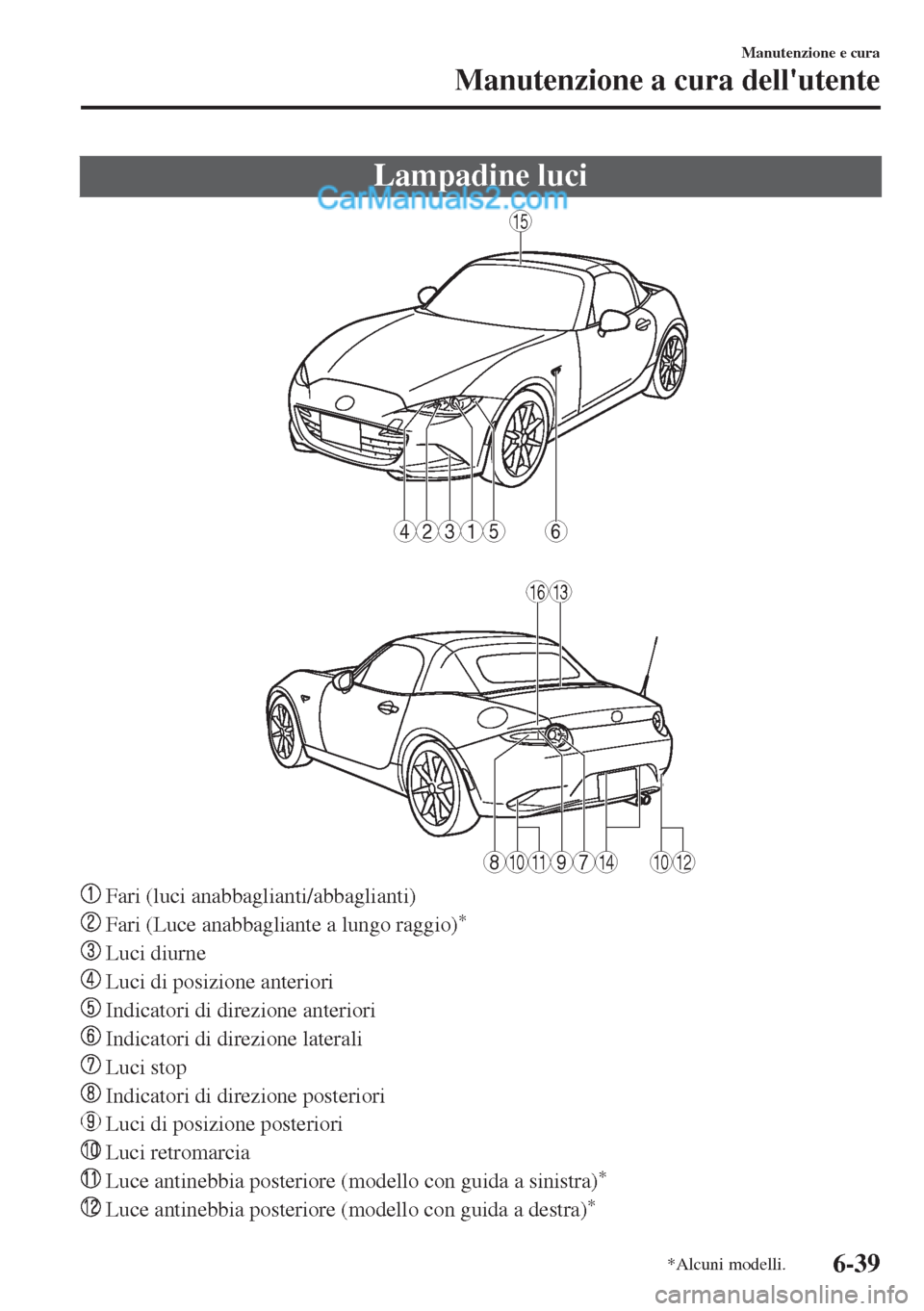

Lampadine luci
6
15
1316
15234
1011141012789
Fari (luci anabbaglianti/abbaglianti)
Fari (Luce anabbagliante a lungo raggio)*
Luci diurne
Luci di posizione anteriori
Indicatori di direzione anteriori
Indicatori di direzione laterali
Luci stop
Indicatori di direzione posteriori
Luci di posizione posteriori
Luci retromarcia
Luce antinebbia posteriore (modello con guida a sinistra)*
Luce antinebbia posteriore (modello con guida a destra)*
Manutenzione e cura
Manutenzione a cura dell'utente
*Alcuni modelli.6-39

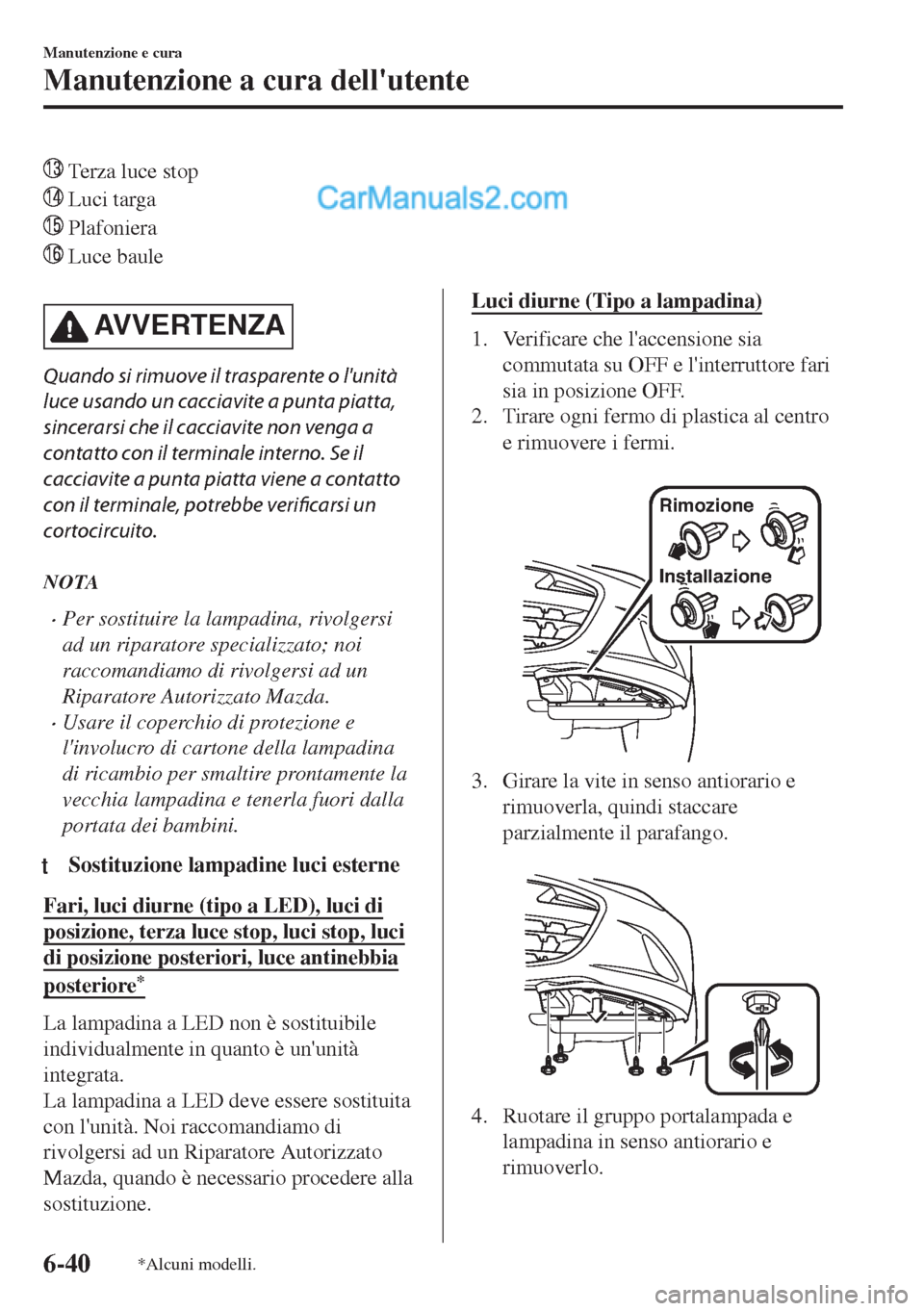

Terza luce stop
Luci targa
Plafoniera
Luce baule
AVVERTENZA
Quando si rimuove il trasparente o l'unità
luce usando un cacciavite a punta piatta,
sincerarsi che il cacciavite non venga a
contatto con il terminale interno. Se il
cacciavite a punta piatta viene a contatto
con il terminale, potrebbe verificarsi un
cortocircuito.
NOTA
•Per sostituire la lampadina, rivolgersi
ad un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Usare il coperchio di protezione e
l'involucro di cartone della lampadina
di ricambio per smaltire prontamente la
vecchia lampadina e tenerla fuori dalla
portata dei bambini.
ttSostituzione lampadine luci esterne
Fari, luci diurne (tipo a LED), luci di
posizione, terza luce stop, luci stop, luci
di posizione posteriori, luce antinebbia
posteriore*
La lampadina a LED non è sostituibile
individualmente in quanto è un'unità
integrata.
La lampadina a LED deve essere sostituita
con l'unità. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, quando è necessario procedere alla
sostituzione.
Luci diurne (Tipo a lampadina)
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Tirare ogni fermo di plastica al centro
e rimuovere i fermi.

Rimozione
Installazione
3. Girare la vite in senso antiorario e
rimuoverla, quindi staccare
parzialmente il parafango.

4. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-40*Alcuni modelli.

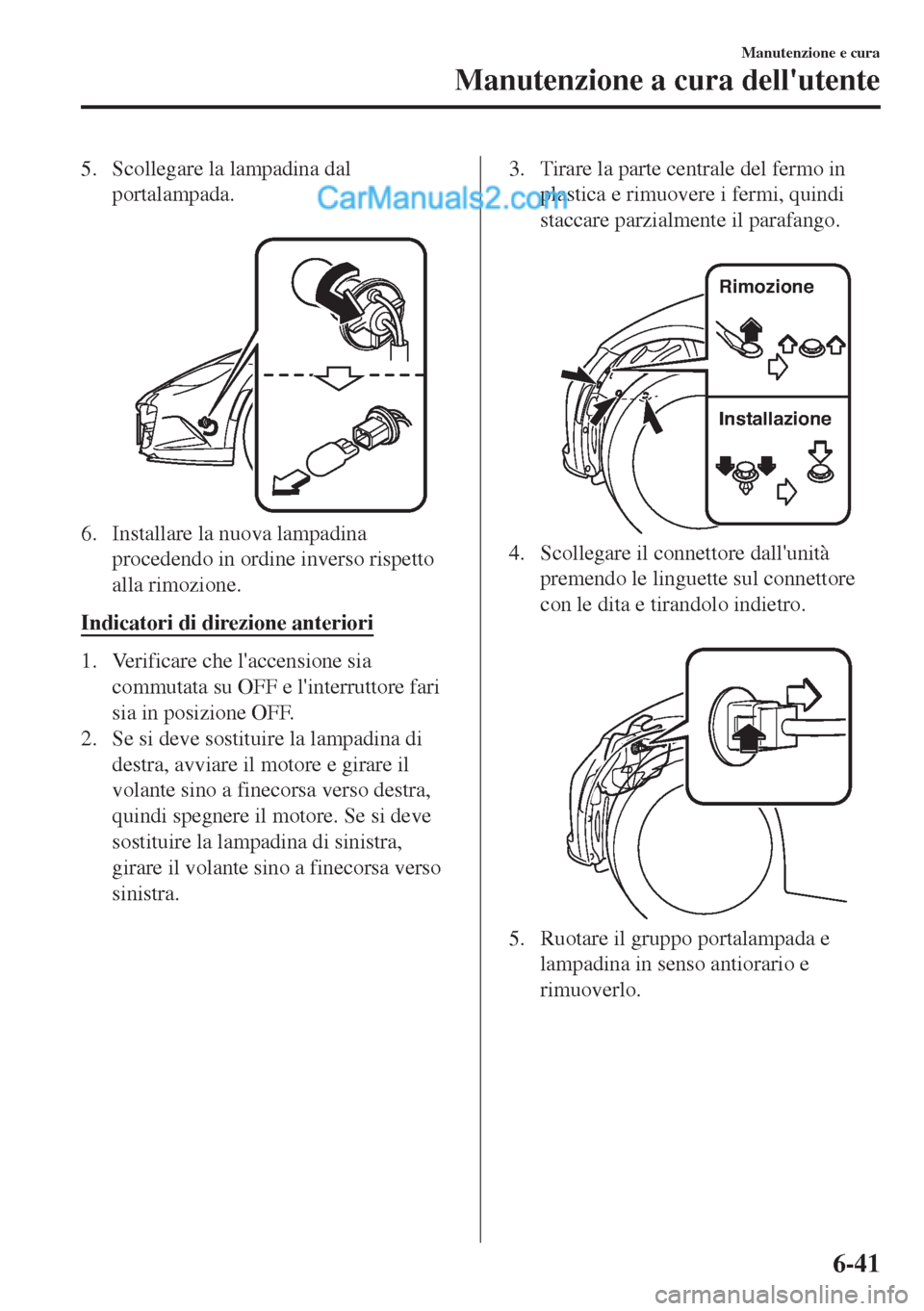

5. Scollegare la lampadina dal
portalampada.

6. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione anteriori
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso destra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
sinistra.
3. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il parafango.

Rimozione
Installazione
4. Scollegare il connettore dall'unità
premendo le linguette sul connettore
con le dita e tirandolo indietro.

5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-41

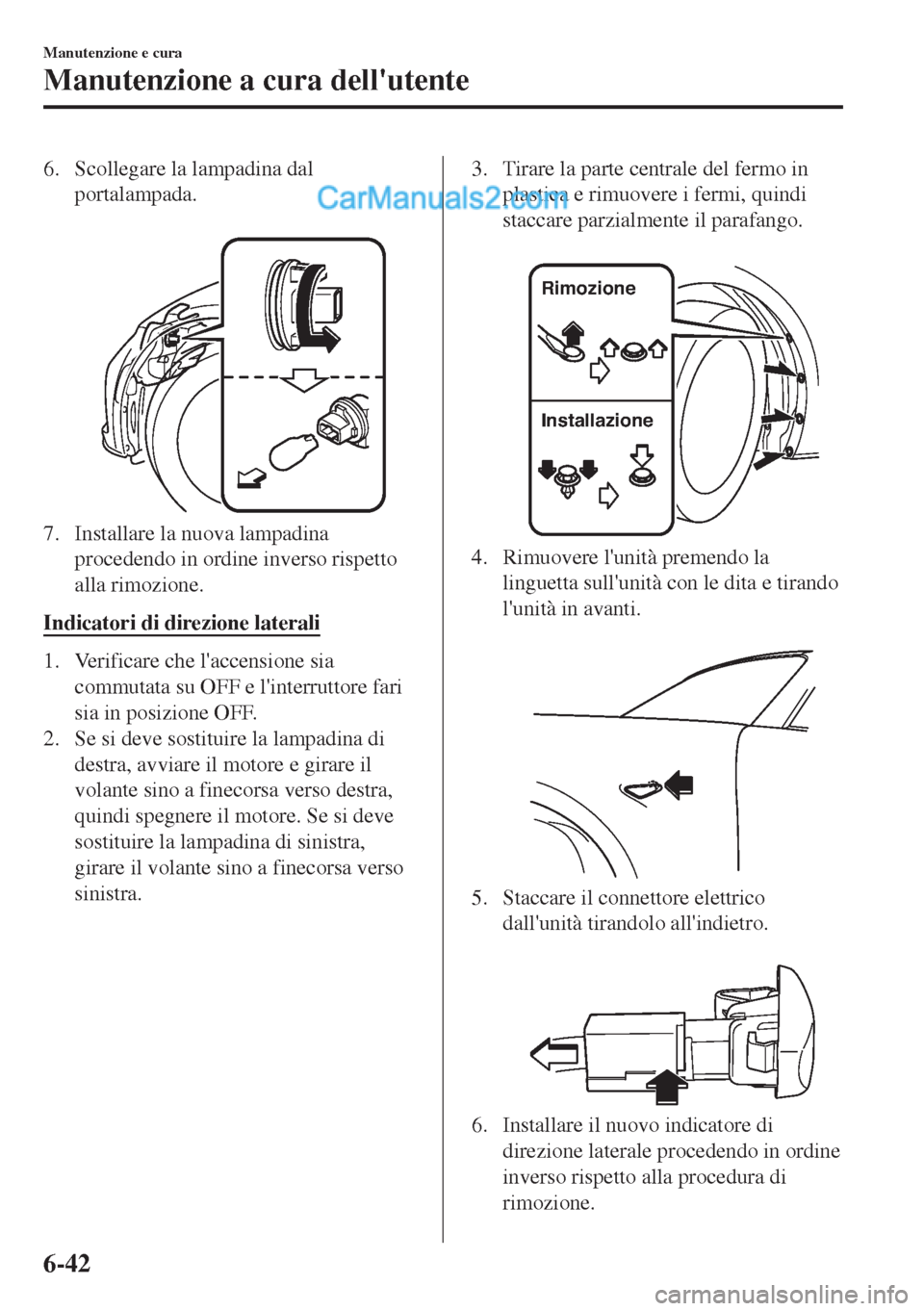

6. Scollegare la lampadina dal
portalampada.

7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Indicatori di direzione laterali
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso destra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
sinistra.
3. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il parafango.

Rimozione
Installazione
4. Rimuovere l'unità premendo la
linguetta sull'unità con le dita e tirando
l'unità in avanti.

5. Staccare il connettore elettrico
dall'unità tirandolo all'indietro.

6. Installare il nuovo indicatore di
direzione laterale procedendo in ordine
inverso rispetto alla procedura di
rimozione.
Manutenzione e cura
Manutenzione a cura dell'utente
6-42

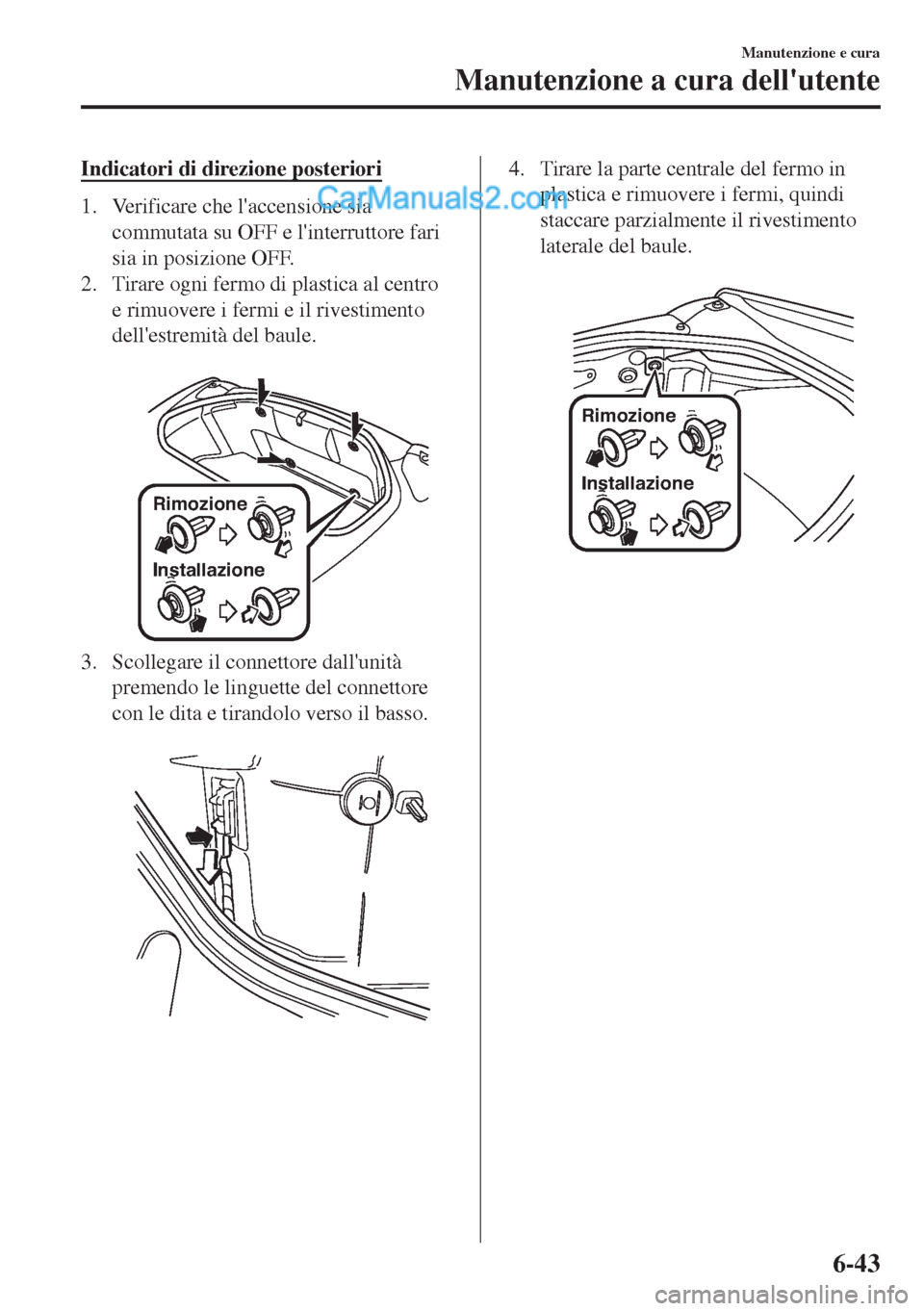

Indicatori di direzione posteriori
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Tirare ogni fermo di plastica al centro
e rimuovere i fermi e il rivestimento
dell'estremità del baule.

Rimozione
Installazione
3. Scollegare il connettore dall'unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.

4. Tirare la parte centrale del fermo in
plastica e rimuovere i fermi, quindi
staccare parzialmente il rivestimento
laterale del baule.

Rimozione
Installazione
Manutenzione e cura
Manutenzione a cura dell'utente
6-43

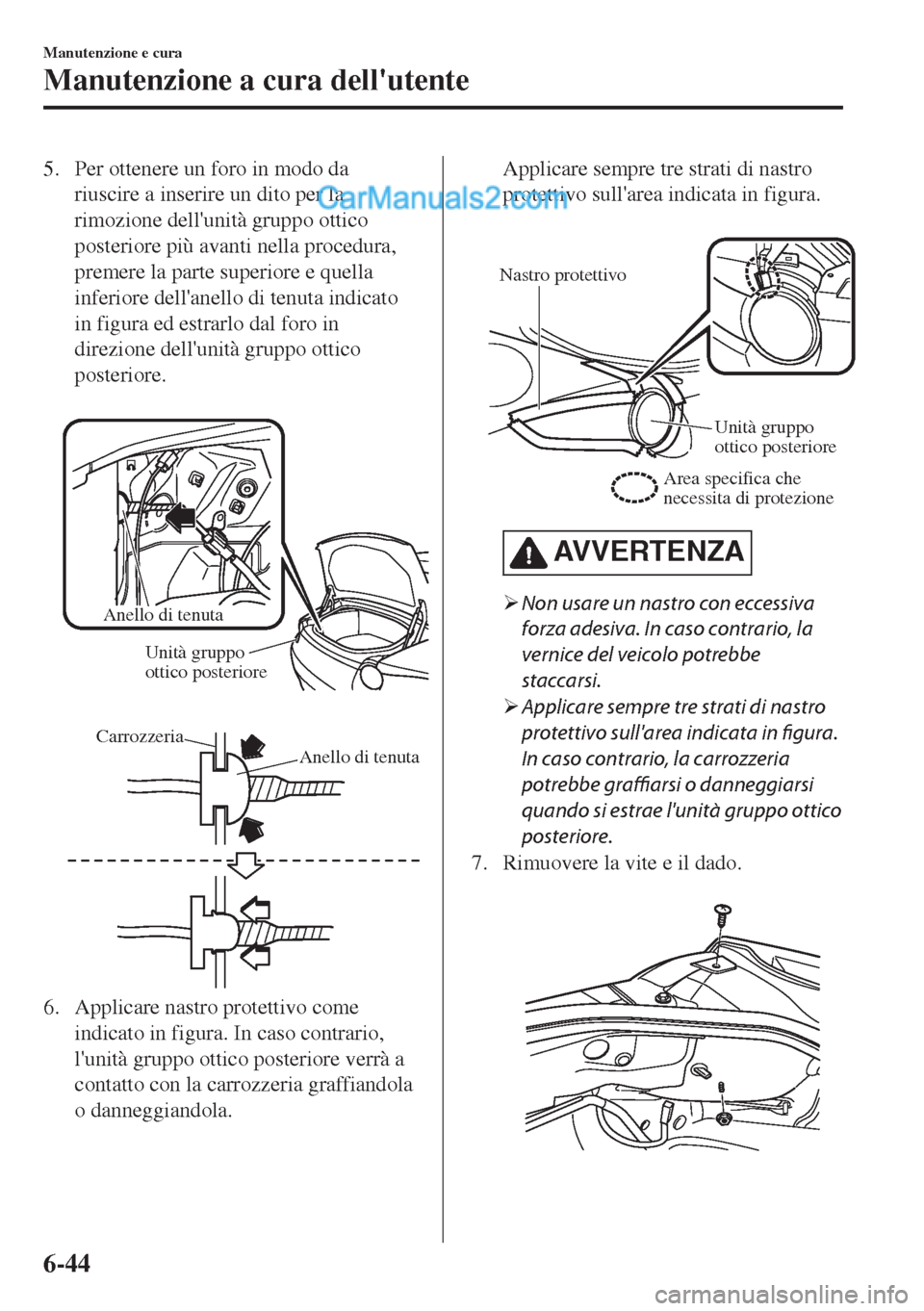

5. Per ottenere un foro in modo da
riuscire a inserire un dito per la
rimozione dell'unità gruppo ottico
posteriore più avanti nella procedura,
premere la parte superiore e quella
inferiore dell'anello di tenuta indicato
in figura ed estrarlo dal foro in
direzione dell'unità gruppo ottico
posteriore.

Anello di tenuta
Unità gruppo
ottico posteriore

Anello di tenuta Carrozzeria
6. Applicare nastro protettivo come
indicato in figura. In caso contrario,
l'unità gruppo ottico posteriore verrà a
contatto con la carrozzeria graffiandola
o danneggiandola.
Applicare sempre tre strati di nastro
protettivo sull'area indicata in figura.

Nastro protettivo
Unità gruppo
ottico posteriore
Area specifica che
necessita di protezione
AVVERTENZA
¾Non usare un nastro con eccessiva
forza adesiva. In caso contrario, la
vernice del veicolo potrebbe
staccarsi.
¾Applicare sempre tre strati di nastro
protettivo sull'area indicata in figura.
In caso contrario, la carrozzeria
potrebbe graffiarsi o danneggiarsi
quando si estrae l'unità gruppo ottico
posteriore.
7. Rimuovere la vite e il dado.

Manutenzione e cura
Manutenzione a cura dell'utente
6-44

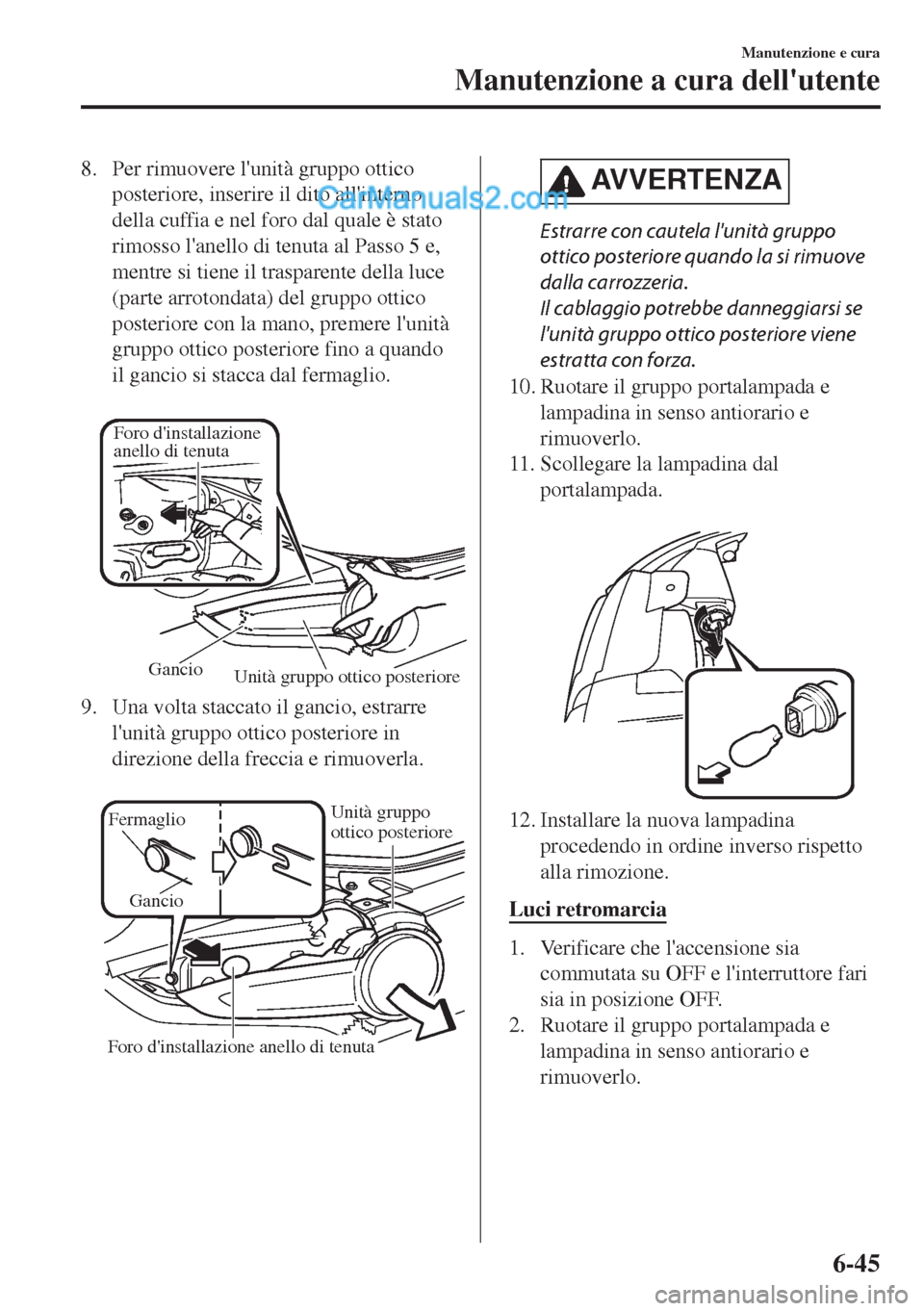

8. Per rimuovere l'unità gruppo ottico
posteriore, inserire il dito all'interno
della cuffia e nel foro dal quale è stato
rimosso l'anello di tenuta al Passo 5 e,
mentre si tiene il trasparente della luce
(parte arrotondata) del gruppo ottico
posteriore con la mano, premere l'unità
gruppo ottico posteriore fino a quando
il gancio si stacca dal fermaglio.

Unità gruppo ottico posteriore Gancio
Foro d'installazione
anello di tenuta
9. Una volta staccato il gancio, estrarre
l'unità gruppo ottico posteriore in
direzione della freccia e rimuoverla.

Foro d'installazione anello di tenutaFermaglio
GancioUnità gruppo
ottico posteriore
AV V E R T E N Z A
Estrarre con cautela l'unità gruppo
ottico posteriore quando la si rimuove
dalla carrozzeria.
Il cablaggio potrebbe danneggiarsi se
l'unità gruppo ottico posteriore viene
estratta con forza.
10. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
11. Scollegare la lampadina dal
portalampada.

12. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci retromarcia
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
Manutenzione e cura
Manutenzione a cura dell'utente
6-45

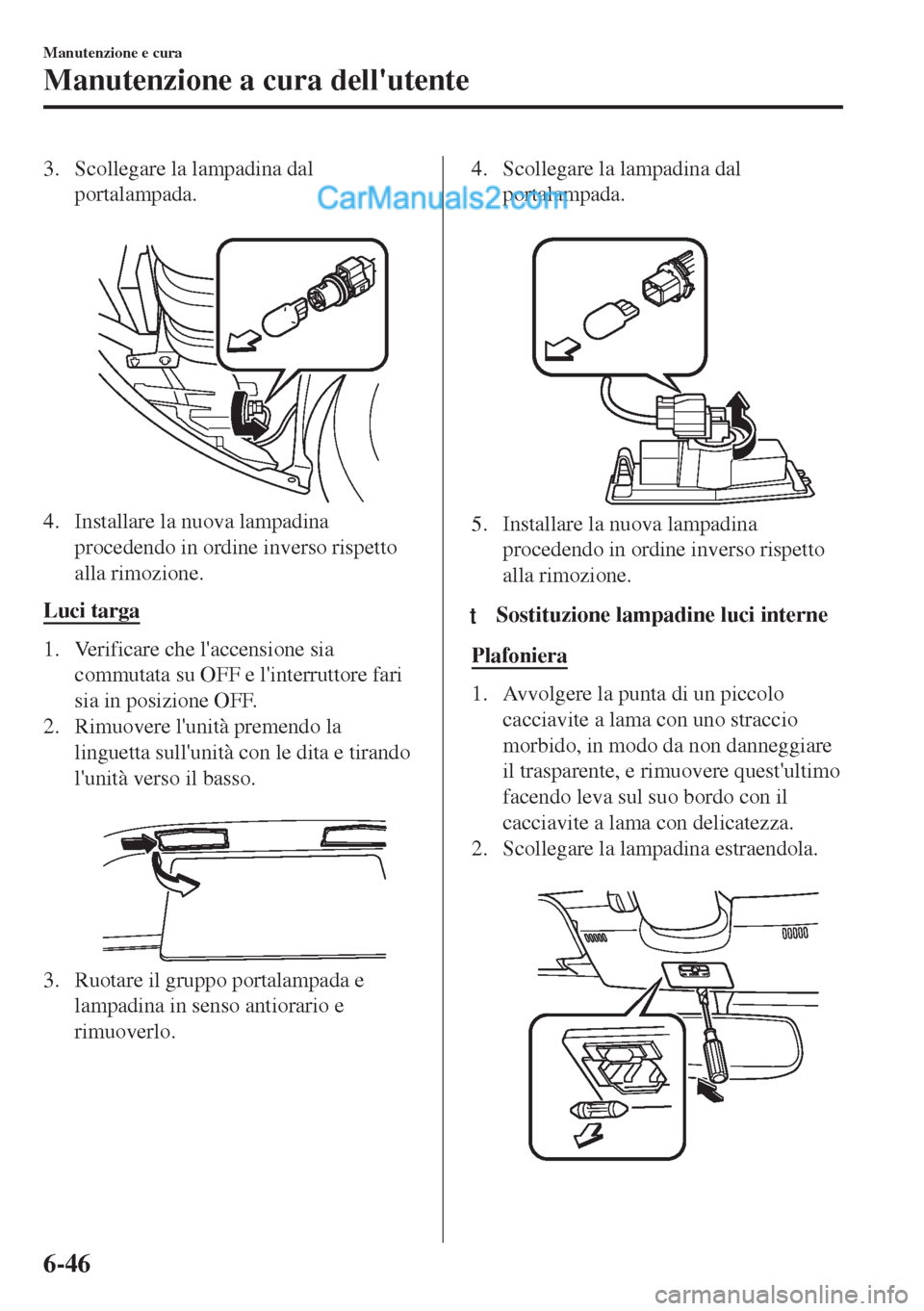

3. Scollegare la lampadina dal
portalampada.

4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci targa
1. Verificare che l'accensione sia
commutata su OFF e l'interruttore fari
sia in posizione OFF.
2. Rimuovere l'unità premendo la
linguetta sull'unità con le dita e tirando
l'unità verso il basso.

3. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
4. Scollegare la lampadina dal
portalampada.

5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
ttSostituzione lampadine luci interne
Plafoniera
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere quest'ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
2. Scollegare la lampadina estraendola.

Manutenzione e cura
Manutenzione a cura dell'utente
6-46
