6. Împinge i opritorul din cauciuc prin
capac pe partea dreapt a vehiculului
în timp ce ridica i u úor capacul.
Capac
Opritor din
cauciuc
7. Ridica i capacul dinspre exteriorul
vehiculului.
8. Introduce i mâna sub capacul ridica i úi
slbi i úuruburile cu cap pân când
acestea se rotesc liber.
NOT
În acest moment, nu scoate i capacul.
În cazul în care capacul ester scos,
încuietoarea portbagajului se va
debloca, dar partea din spate a
plafonului nu va fi ac ionat electric.
9. Porni i motorul.
10. Continua i apsarea butonului pentru
plafonul retractabil în direc ia de
închidere, pân când partea din spate a
plafonului este complet închis.
Consulta i sec iunea „Închiderea
plafonului” de la pagina 3-48.
Indicația afișajului
pentru informații
multiple
11. Trece i contactul în pozi ia OFF
(oprit).
12. Scoate i paravântul.
Paravânt
Dac apar probleme
Dac capota portbagajului nu poate fi deschis
7-59
Page 542 of 619
13. Trage i par ial capacul de pe partea
dreapt din mijlocul vehiculului.
14. Scoate i capacul úi debloca i
încuietoarea portbagajului.
Dup realizarea acestei proceduri de
urgen , consulta i de urgen un
service autorizat, recomandarea
noastr fiind un reprezentant autorizat
Mazda.
AT E N IE
Nu trageţi de șurub atunci când scoateţi
capacul. În caz contrar, șurubul poate
cădea
și se poate pierde.
Plafonul nu este ac ionat electric
1. Demonta i antena, dac este montat.
Consulta i sec iunea „Antena” de la
pagina 5-20.
2. Ridica i cu mâna partea din spate a
plafonului.
Consulta i sec iunea „În cazul în care
plafonul nu poate fi închis” de la
pagina 7-62.
3. Scoate i dispozitivele de fixare din
partea dreapt a vehiculului.
4. Împinge i opritorul din cauciuc prin
capac pe partea dreapt a vehiculului
în timp ce ridica i u úor capacul.
Capac
Opritor din
cauciuc
Dac apar probleme
Dac capota portbagajului nu poate fi deschis
7-60
Page 543 of 619
5. Ridica i capacul dinspre exteriorul
vehiculului.
6. Introduce i mâna sub capacul ridica i úi
slbi i úuruburile cu cap pân când
acestea se rotesc liber.
7. Scoate i capacul úi debloca i
încuietoarea portbagajului.
AT E N IE
În acest moment, nu deschideţi
portbagajul. Dacă portbagajul este
deschis înainte ca partea din spate a
plafonului să fie complet închisă,
portbagajul poate să intre în contact cu
partea din spate a portbagajului și să se
deterioreze și zgârie.
8. Închide i cu mâna partea din spate a
plafonului.
Consulta i sec iunea „În cazul în care
plafonul nu poate fi închis” de la
pagina 7-62.
9. Deschide i capota portbagajului.
Dup realizarea acestei proceduri de
urgen , consulta i de urgen un
service autorizat, recomandarea
noastr fiind un reprezentant autorizat
Mazda.
Dac apar probleme
Dac capota portbagajului nu poate fi deschis
7-61
Page 544 of 619
Atunci când plafonul nu poate s fie închis
Atunci când plafonul nu poate s fie închis electric prin apsarea butonului pentru plafonul
retractabil, verifica i mai întâi condi iile de func ionare ale plafonului.
Consulta i sec iunea „Condi iile de func ionare” de la pagina 3-49.
Dac plafonul nu poate s fie închis dup îndeplinirea tuturor condi iilor de operare,
solicita i verificarea de ctre un reprezentant autorizat Mazda.
Dac nu pute i s verifica i plafonul la un reprezentant autorizat Mazda, acesta poate s fie
închis manual ca o msur în situa ii de urgen .
Procedurile de închidere manual a plafonului este urmtoarea:
1.Deschiderea pr ii din spate a plafonului
Elibera i dispozitivele de închidere ale pr ii din spate a plafonului úi deschide i-l.
2.Închiderea pr ii din fa a plafonului
Ridica i partea din fa a plafonului úi închide i-o.
3.Închiderea pr ii din spate a plafonului
Prinde
i frânghiile de articula iile pr ii din spate a acoperi úului úi închide i partea din
spate a acoperi úului.
Partea din față a plafonuluiPartea din spate a plafonului
Articulație a
părții din spate
a plafonului
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-62
Page 545 of 619

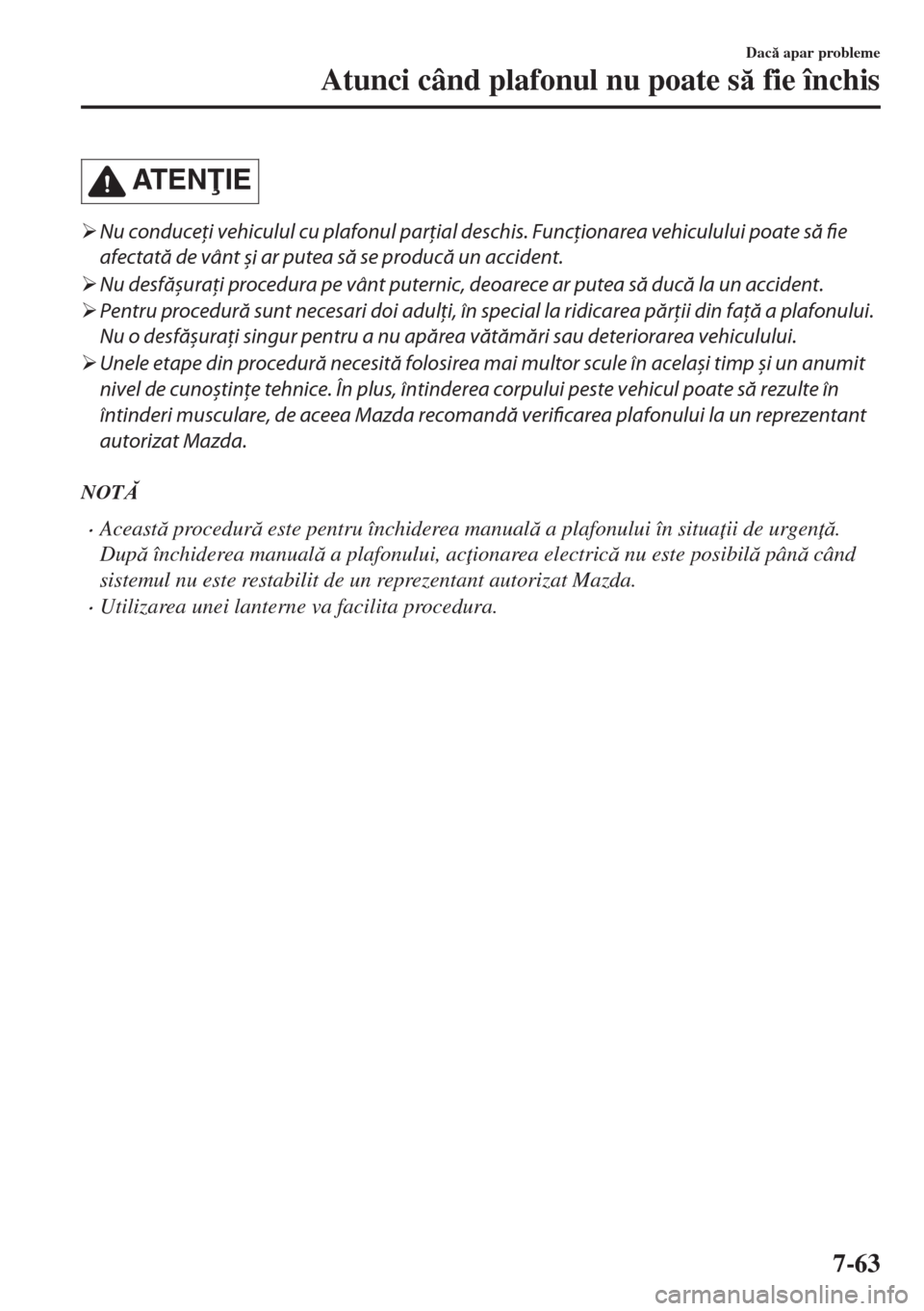

AT E N IE
¾Nu conduceţi vehiculul cu plafonul parţial deschis. Funcţionarea vehiculului poate să fie
afectată de vânt
și ar putea să se producă un accident.
¾Nu desfășurați procedura pe vânt puternic, deoarece ar putea să ducă la un accident.
¾Pentru procedură sunt necesari doi adulţi, în special la ridicarea părţii din faţă a plafonului.
Nu o desfășurați singur pentru a nu apărea vătămări sau deteriorarea vehiculului.
¾Unele etape din procedură necesită folosirea mai multor scule în același timp și un anumit
nivel de cunoștințe tehnice. În plus, întinderea corpului peste vehicul poate să rezulte în
întinderi musculare, de aceea Mazda recomandă verificarea plafonului la un reprezentant
autorizat Mazda.
NOT
•Aceast procedur este pentru închiderea manual a plafonului în situa ii de urgen .
Dup închiderea manual a plafonului, ac ionarea electric nu este posibil pân când
sistemul nu este restabilit de un reprezentant autorizat Mazda.
•Utilizarea unei lanterne va facilita procedura.
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-63
Page 546 of 619
tÎnchiderea manual
Înainte de închiderea manual
AVERTISMENT
Verificați trecerea contactului în poziţia
oprit înainte de acţionarea manuală a
plafonului:
Închiderea manuală a plafonului cu
contactul netrecut în poziţia oprit este
periculoasă deoarece motorul ar putea să
pornească accidental și să cauzeze
vătămări rezultate din prinderea degetelor
sau a mâinilor în mecanism.
1. Parca i pe o suprafa plan, în afara
pr ii carosabile úi trage i cu for frâna
de parcare.
2. La vehiculele cu transmisie automat,
trece i în pozi ia de parcare (P), iar la
vehiculele cu transmisie manual, în
punctul neutru.
3. Trece i contactul în pozi ia oprit în
timp ce apsa i pe pedala de frân.
4. Dac este necesar, aprinde i luminile
de avarie.

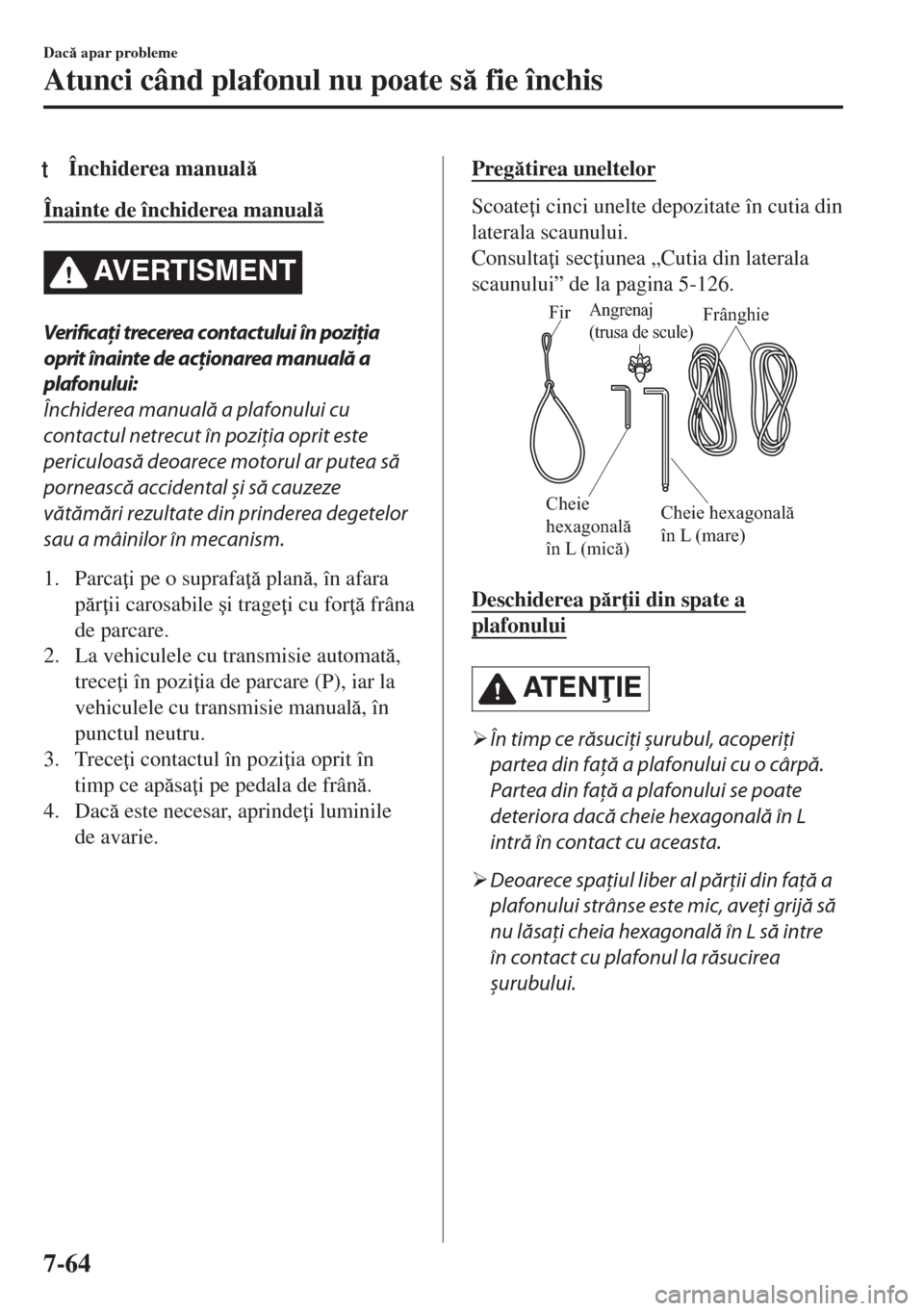

Pregtirea uneltelor
Scoate i cinci unelte depozitate în cutia din
laterala scaunului.
Consulta i sec iunea „Cutia din laterala
scaunului” de la pagina 5-126.
FirAngrenaj
(trusa de scule)Frânghie
Cheie
hexagonală
în L (mică)Cheie hexagonală
în L (mare)
Deschiderea pr ii din spate a
plafonului
AT E N IE
¾În timp ce răsuciţi șurubul, acoperiţi
partea din faţă a plafonului cu o cârpă.
Partea din faţă a plafonului se poate
deteriora dacă cheie hexagonală în L
intră în contact cu aceasta.
¾Deoarece spaţiul liber al părţii din faţă a
plafonului strânse este mic, aveţi grijă să
nu lăsaţi cheia hexagonală în L să intre
în contact cu plafonul la răsucirea
șurubului.
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-64
Page 547 of 619
NOT
Deplasarea scaunelor atât de departe cât
este posibil úi rabatarea sptarelor în fa
va facilita procedura.
Consulta i sec iunea „Reglarea
scaunelor” de la pagina 2-4.
1. Demonta i antena, dac este montat.
Consulta i sec iunea „Antena” de la
pagina 5-20.
2. Introduce i captul scurt al cheii
hexagonale în form de L (mare) în
úurubul suportului motorului.
Şurub
NOT
Dac este dificil s vede i úurubul,
scoate i paravântul úi identifica i
úurubul din centrul vehiculului.
Paravânt
3. Roti i cheia hexagonal în L (mare) în
sens invers acelor de ceasornic pentru
a slbi u úor úurubul.
4. Îndeprta i cheie hexagonal în L
(mare) de úurub, apoi introduce i
captul lung al cheii în úurub.
NOT
Vârful captului lung al cheii
hexagonale în L poate s fie folosit
oblic. Mutarea cheii u úor în sus va
cre úte spa iul liber dintre partea din
spate a plafonului úi partea din fa
strâns úi va facilita procedura.
5. Roti i cheia hexagonal în L (mare) de
13 sau de mai multe ori în sens invers
acelor de ceasornic în timp ce apsa i
cu cheia pe úurub.
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-65
Page 548 of 619
NOT
• ùurubul nu poate s fie scos
complet.
•Dac roti i greu úurubul, repeta i de
câteva ori pasul 3.

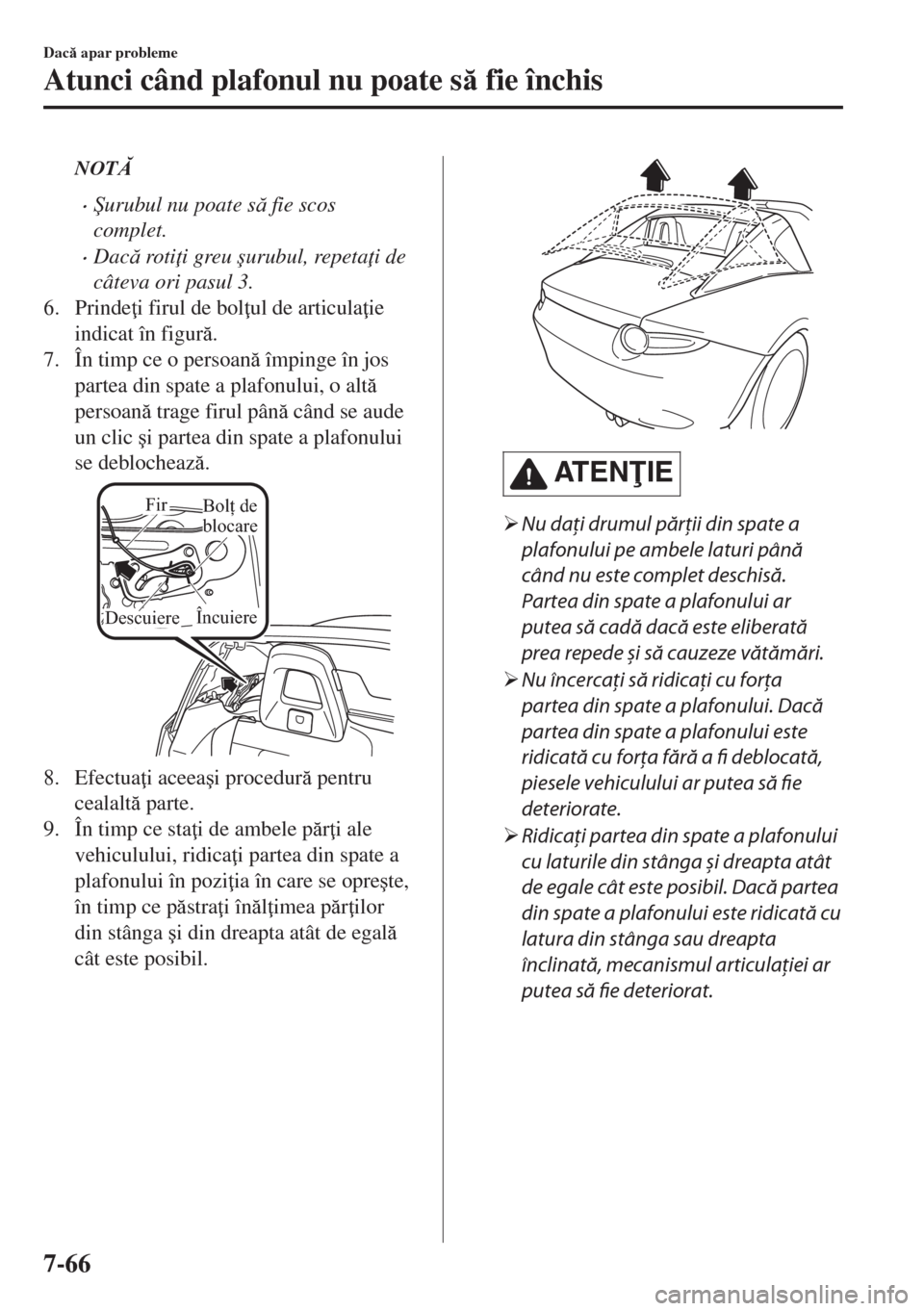

6. Prinde i firul de bol ul de articula ie
indicat în figur.
7. În timp ce o persoan împinge în jos
partea din spate a plafonului, o alt
persoan trage firul pân când se aude
un clic úi partea din spate a plafonului
se deblocheaz.
Încuiere
Bolț de
blocareFir
Descuiere
8. Efectua i aceea úi procedur pentru
cealalt parte.
9. În timp ce sta i de ambele pr i ale
vehiculului, ridica i partea din spate a
plafonului în pozi ia în care se opre úte,
în timp ce pstra i înl imea pr ilor
din stânga úi din dreapta atât de egal
cât este posibil.
AT E N IE
¾Nu daţi drumul părţii din spate a
plafonului pe ambele laturi până
când nu este complet deschisă.
Partea din spate a plafonului ar
putea să cadă dacă este eliberată
prea repede și să cauzeze vătămări.
¾Nu încercaţi să ridicaţi cu forţa
partea din spate a plafonului. Dacă
partea din spate a plafonului este
ridicată cu forţa fără a fi deblocată,
piesele vehiculului ar putea să fie
deteriorate.
¾Ridicaţi partea din spate a plafonului
cu laturile din stânga și dreapta atât
de egale cât este posibil. Dacă partea
din spate a plafonului este ridicată cu
latura din stânga sau dreapta
înclinată, mecanismul articulaţiei ar
putea să fie deteriorat.
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-66
Page 549 of 619
Închiderea pr ii din fa a plafonului
AT E N IE
¾Unele etape din procedură necesită să vă
întindeţi
și dacă organismul este
suprasolicitat, aceasta ar putea să ducă
la vătămări.
¾Desfășurați procedura cu atenţie pentru
a nu vă prinde mâinile și degetele în timp
ce închideţi partea din faţă a plafonului.
În caz contrar, aţi putea să vă răniţi la
mâini sau degete.
¾Scoaterea finiției pavilionului este
inclusă în procedură, cu toate acestea,
nu conduceţi niciodată vehiculul cu
finiția pavilionului scoasă. Conducerea
vehiculului cu finiția pavilionului scoasă
este interzisă prin lege. Desfășurați
corect procedura respectând
instrucţiunile.
1. În timp ce sta i de ambele pr i ale
vehiculului, ine i laturile din fa úi
din spate ale pr ii din fa a plafonului
úi trage i partea din fa a plafonului în
sus.
2. Trece i mâna din latura din spate a
pr ii din fa a plafonului în latura din
fa úi trage i în fa partea din fa a
plafonului.
3. Nu mai trage i partea din fa a
plafonului înainte de închiderea
complet a acesteia.
NOT
Pasul urmtor nu poate s fie efectuat
dac partea din fa a plafonului nu
este închis complet.
4. Scoate i capacele articula iilor de pe
latura din stânga úi dreapta trgându-le
cu mâna.
Capac al articulației
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-67
Page 550 of 619
5. Scoate i elementele de fixare úi fini ia
pavilionului.
6. Apsa i u úor pe marginea din fa a
pr ii din fa a plafonului dintre
exteriorul vehiculului pentru a închide
complet partea din fa a plafonului.
7. Introduce i captul scurt al cheii
hexagonale (scurt) în angrenaj (trusa
de scule) úi asambla i.
Cheie hexagonală
în L (mică)Angrenaj
(trusa de scule)
8. Introduce i vârful angrenajului (trusa
de scule) în orificiul de lâng
angrenajul motorului de blocare de sus
cu cheia hexagonal introdus în
instrumentul angrenajului.
Angrenaj al
motorului
de blocare
de sus
Angrenaj
(trusa de scule)
AT E N IE
Introduceţi bine angrenajul (trusa de
scule) până când cuplează cu
angrenajul motorului de blocare de sus.
Dacă angrenajul (trusa de scule) nu
este bine introdus, poate să iasă și să se
deterioreze.
9. Roti i cheia hexagonal úi deplasa i
cârligul în direc ia de blocare astfel
încât s fie suficient spa iu pentru
deschiderea fini iei pavilionului ata úate
la cârlig.
Des-
cuiere
Descuiere
ÎncuiereÎncuiere
NOT
Rotirea angrenajului (trusa de scule)
necesit un oarecare efort din cauza
rezisten ei motorului. Ac iona i u úor
cheia hexagonal.
Dac apar probleme
Atunci când plafonul nu poate s fie închis
7-68
