Audio Bluetooth® (Type B)
Spécification Bluetooth® applicable
(conseillée)
Ver. 1.1/1.2/2.0
EDR/2.1 EDR/3.0
(conformité)
Profil de réponse
•A2DP (Advanced Audio Distribution
Profile) Ver. 1.0/1.2
•AVRCP (Audio/Video Remote Control
Profile) Ver. 1.0/1.3/1.4

Le profil A2DP transmet uniquement les
sons à l'unité Bluetooth
®. Si le
périphérique audio Bluetooth
® correspond
seulement à A2DP mais pas à AVRCP, il
ne peut pas être commandé à partir du
panneau de configuration du système
audio du véhicule. Dans ce cas, seules les
opérations sur l'appareil mobile sont
disponibles, la même chose que lorsqu'un
appareil audio portable pour un appareil
non conforme Bluetooth
® est connecté à la
borne AUX.
Fonction A2DP AVRCP
Ve r. 1.0 Ve r.
1.3 Ve r.
1.4
Lecture X X X X
Pause X XXX
Fichiers (pis-
te) vers le
haut/bas — XXX
Recul — — X X
Avance rapi-
de ——XX
Affichage
textuel ——XX
Fonction A2DP AV R C P
Ve r. 1.0 Ve r.
1.3 Ve r.
1.4
Répéter — — Dé-
pend de
l'ap-
pareil Dé-
pend de
l'ap-
pareil
Aléatoire — — Dé-
pend de
l'ap-
pareil Dé-
pend de
l'ap-
pareil
Balayer — — Dé-
pend de
l'ap-
pareil Dé-
pend de
l'ap-
pareil
Dossier sui-
vant/précé-
dent ——— Dé-
pend de
l'ap-
pareil
X: Disponible
— : Pas disponible
REMARQUE
•La consommation de la batterie des
appareils audio Bluetooth
® augmente
lors d'une connexion Bluetooth
®.
•Si un téléphone mobile général est
raccordé par câble USB en cours de
lecture de musique sur une connexion
Bluetooth
®, la connexion Bluetooth® est
déconnectée. Pour cette raison, vous ne
pouvez pas lire de musique via une
connexion Bluetooth
® et une connexion
USB en même temps.
•Selon le périphéri que audio Bluetooth®
utilisé, il est possible que le système ne
fonctionne pas normalement.
Fonctions intérieures
Bluetooth®
5-123
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

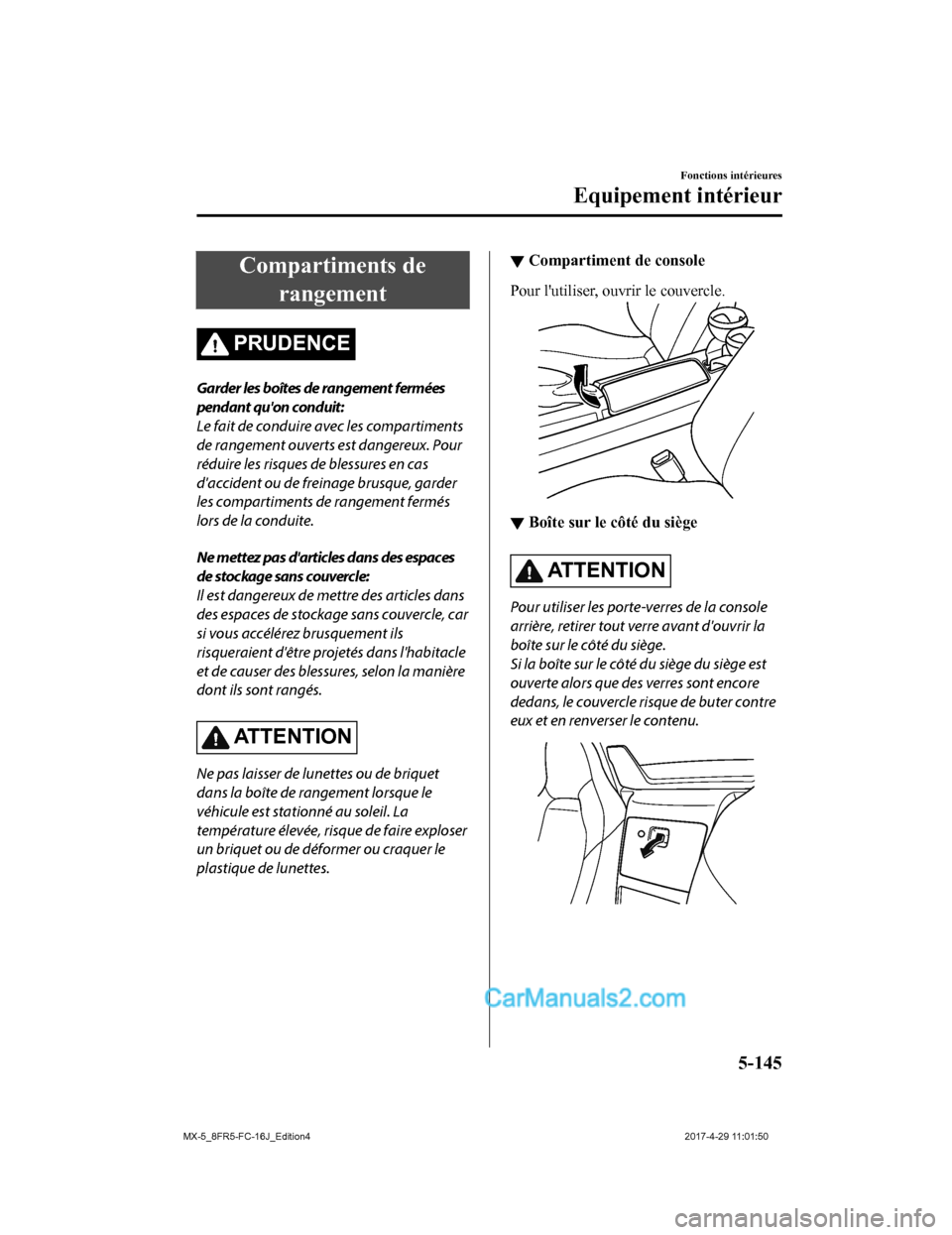

Compartiments derangement
PRUDENCE
Garder les boîtes de rangement fermées
pendant qu'on conduit:
Le fait de conduire avec les compartiments
de rangement ouverts est dangereux. Pour
réduire les risques de blessures en cas
d'accident ou de freinage brusque, garder
les compartiments de rangement fermés
lors de la conduite.
Ne mettez pas d'articles dans des espaces
de stockage sans couvercle:
Il est dangereux de mettre des articles dans
des espaces de stockage sans couvercle, car
si vous accélérez brusquement ils
risqueraient d'être projetés dans l'habitacle
et de causer des blessures, selon la manière
dont ils sont rangés.
ATTENTION
Ne pas laisser de lunettes ou de briquet
dans la boîte de rangement lorsque le
véhicule est stationné au soleil. La
température élevée, risque de faire exploser
un briquet ou de déformer ou craquer le
plastique de lunettes.
▼Compartiment de console
Pour l'utiliser, ouvrir le couvercle.
▼Boîte sur le côté du siège
AT T E N T I O N
Pour utiliser les porte-verres de la console
arrière, retirer tout verre avant d'ouvrir la
boîte sur le côté du siège.
Si la boîte sur le côté du siège du siège est
ouverte alors que des verres sont encore
dedans, le couvercle risque de buter contre
eux et en renverser le contenu.
Fonctions intérieures
Equipement intérieur
5-145
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50

Introduction
Procéder à l'inspection du véhicule, au remplacement d'un pneu ou à tout type de
maintenance (comme le nettoyage du véhicule) avec prudence afin d'éviter toute blessure.
En particulier, porter des gants de travail épais tels que des gants en coton en cas de contact
avec des zones hors de vue lors de l'inspection ou de travaux sur le véhicule. Inspecter le
véhicule ou effectuer d'autres procédures avec les mains nues p eut entraîner des blessures.

Si l'on n'est pas certain de la m arche à suivre décrite, il est fortement conseillé de faire faire
l'opération par un garage spécialisé, de préférence chez un concessionnaire agréé Mazda.

Des techniciens formés à l'usine Mazda et des pièces d'origine Mazda garantissent le
meilleur résultat. Sans cette expertise et des pièces spécialement conçues et fabriquées pour
ce véhicule Mazda, un entretien inadéquat, incomplet et insuffi sant peut causer des
problèmes. Ceci peut endommager le véhicule et causer un accide nt et des blessures.

Pour des conseils d'experts et un entretien de qualité, s'adres ser à un concessionnaire agréé
Mazda.

Pour continuer à bénéficier de votre garantie et protéger votre investissement, il est de votre
responsabilité de bien entretenir votre véhicule selon les services recommandés d'usine
décrits dans ce manuel. Dans ce cadre vous devez conserver votr e carnet d'entretien, les
reçus, les demandes de réparation et tout autre document comme preuve que cet entretien a
bien été effectué. Vous devez présenter ces documents en cas de désaccord sur la couverture
de garantie. Ne pas le faire peu t rendre votre garantie nulle et non avenue soit en totalité ou
en partie.

Cette preuve peut consister de ce qui suit:
•Le carnet d'entretien des services prévus de Mazda, se reporter à la brochure de garantie,
doit être entièrement rempli montrant le kilométrage, le numéro de commande de
réparation, la date de chaque ser vice, et signé par un technicien d'entretien automobile
qualifié qui effectue l'entretien des véhicules.
•Les copies originales des ordres de réparation ou autres reçus qui incluent le kilométrage
et la date à la quelle le service du véhicule a été effectué. Chaque reçu doit être signé par
un technicien d'entretien automobile qualifié.
•Pour l'entretien que vous avez fait, une déclaration mentionnan t que vous l'avez bien
effectué, affichant le kilométrage et la date à laquelle le travail a été fait. Également, les
reçus des pièces de rechange (fl uide, filtres, etc.) indiquant la date et le kilométrage
doivent être joints à cette déclaration.

Entretien
Informations essentielles
6-2
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Précautions concernant l'entretien réalisable par lepropriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspec tions à la périodicité décrite de
manière à assurer un fonctionnement sécuritaire et sans problèm e.

Notifier au plus tôt un concessi onnaire agréé Mazda ou un mécan icien qualifié de tout
problème.
Au moment de faire le plein
•Niveau de liquide de frein et d'embrayage (page 6-31)
•Niveau de liquide de refroidiss ement du moteur (page 6-29)
•Niveau d'huile moteur (page 6-28)
•Niveau de liquide de lave-glace (page 6-32)
Au moins une fois par mois
•Pression de gonflage des pneus (page 6-42)
Au moins deux fois par an (Par e xemple, au printemps et en automne)
Les opérations suivantes peuvent être réalisées si l'on a une c ertaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la l ettre les instructions de ce
manuel.
•Liquide de refroidissement du moteur (page 6-29)
•Huile moteur (page 6-27)

Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernan t les opérations facilement réalisables.

Tel qu'indiqué à l'Introduction (page 6-2), plusieurs de ces op érations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.

Un entretien incorrect effectué p ar le propriétaire pendant la période de garantie peut affecter la
validité de la garantie . Reportez-vous à l'introduction (page 6 -2) pour ce qui concerne la
responsabilité du propriétaire en matière de protection de votr e investissement . Pour plus de
détails, se référer au manuel de garantie fourni avec le véhicule. Si l'on n'est pas certain de la
marche à suivre pour l'opération d'entretien ou de réparation, faire faire l'opération par un
concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
6-22
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Huile moteur
REMARQUE
Les changements d'huile moteur devraient
être faits par un concessionnaire agréé
Mazda.
Reportez-vous à l'introduction (page 6-2)
pour ce qui concerne la responsabilité du
propriétaire en matière de protection de
votre investissement.
▼Huile moteur recommandée
Etats-Unis, Canada et Puerto Rico
Utiliser l'huile moteur SAE 0W-20.
L'huile Mazda d'origine est utilisée pour
votre véhicule Mazda. L'huile 0W-20
Mazda d'origine est requise pour des
économies de carburant optimales.

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
® (Etats-Unis
uniquement).


(ILSAC)
Utiliser uniquement l'huile SAE 0W-20
“certifiées pour moteurs à essence” par le
American Petroleum Institute (API).
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.

80
60
40
20
0
–40 –20
30
100
40
20
10
0
–10
–20
–30
–40
Sauf les États-Unis
, le Canada et Puerto
Rico
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Entretien
Entretien réalisable par le propriétaire
6-27
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

▼Entretien de la batterie
Pour que les performances de la batterie
soient optimales:
•Veiller à ce que la b
atterie soit toujours
correctement fixée.
•Veiller à ce que le d essus de la batterie
soit propre et sec.
•Veiller à ce que les bornes et les cosses
soit propres et correctement serrées, et
les enduire de vaseline ou de graisse
pour borne.
•Nettoyer immédiatement toute trace
d'électrolyte avec un mélange d'eau et de
bicarbonate de soude.
•Si le véhicule n'est pas utilisé pendant
une période prolongée, déconnecter les
câbles de la batterie et recharger la
batterie toutes les six semaines.
▼ Remplacement de la batterie
Contacter un concessionnaire agréé Mazda
pour acheter une nouvelle batterie en
remplacement.
Remplacement de la pile
de la clé
Si les touches de la télécommande ne
fonctionnent pas et que le témoin de
fonctionnement ne cli gnote pas, la pile est
peut-être déchargée.
Remplacer par une pile neuve avant que la
télécommande ne devienne inutilisable.
AT T E N T I O N
 Vérifier si la pile est bien installée
correctement. La pile risque de couler si
elle n'est pas installée correctement.
 Lors du remplacement de la pile, veiller à
ne pas toucher de circuits internes ni de
bornes électriques, à ne pas tordre des
bornes électriques et à ne pas laisser de
la saleté pénétrer dans la télécommande,
car cela pourrait l'endommager.
 Il y a danger d'explosion si la pile n'est
pas remplacée correctement.
 Mettre les piles usées au rebut en
respectant les instructions suivantes.
 Isoler les bornes positive et négative en
les recouvrant de ruban isolant ou
l'équivalent.
 Ne jamais démonter la pile.
 Ne jamais jeter la pile dans le feu ou
dans l'eau.
 Ne jamais déformer ou écraser une
pile.
 Ne remplacer qu'avec le même type de
pile (CR2025 ou l'équivalent).
Entretien
Entretien réalisable par le propriétaire
6-39
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Les conditions suivantes indiquent que la
pile est déchargée:
•Le témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
tableau de bord de type A (page 4-28),
les messages s'affichent sur le tableau de
bord).
•Le système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
•La plage de fonctionnement du système
est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions.
Remplacement de la pile de la clé
1. Appuyer sur le bouton et retirer la clé auxiliaire.
Bouton
2. Insérer en tournant un tournevis à têteplate enroulé de ruban dans le sens de
la flèche et ouvrir le couvercle
légèrement.
Couvercle
3. Insérer le tournevis à tête plate enrouléde ruban dans l'espace et le glisser
dans le sens de la flèche.
Couvercle
Espace
Entretien
Entretien réalisable par le propriétaire
6-40
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de type
différent est dangereux. Cela peut entraîner
une mauvaise maniabilité et de mauvaises
performances de freinage; et cela peut
entraîner une perte de contrôle du véhicule.
Sauf lors de l'utilisation limitée de la roue
de secours à usage temporaire, n'utiliser
que des pneus du même type (radiaux,
ceinturés à carcasse diagonale, à carcasse
diagonale) sur les quatre roues.
Utilisation des pneus de taille incorrecte:
L'utilisation de pneus de dimensions autres
que celles recommandées pour les
véhicules Mazda (page 9-8) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la garde au
sol, le passage de roue et l'indication du
compteur de vitesse. Ceci peut entraîner un
accident. N'utiliser que des pneus de
dimensions spécifiées pour le véhicule.
▼Pression de gonflage des pneus
PRUDENCE
Toujours garder les pneus
gonflés à la
pression correcte:
Un sur-gonflage ou un
sous-gonflage des
pneus est dangereux. Une mauvaise tenue
de route ou une défaillance soudaine des
pneus peut causer un grave accident.
Se référer à Pneus à la page 9-8.
Utiliser seulement un bouchon de la valve
Mazda d'origine:
Il est dangereux d'utiliser une pièce non
d'origine, car la pression de gonflage de
pneu correcte ne pourra pas être
maintenue si la valve de pneu est
endommagée. Si l'on conduit le véhicule
dans cet état, la pression de gonflage de
pneu diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser de
pièce qui ne soit pas une pièce Mazda
d'origine pour le bouchon de valve.
Les pressions de gonflage de tous les
pneus doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une conduite
et une tenue de route optimale ainsi qu'une
usure minimale des pneus.
Se référer au tableau de gonflage des
pneus (page 9-8).
Entretien
Entretien réalisable par le propriétaire
6-42
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

(Avec système de surveillance de
pression des pneus)
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-111.
REMARQUE
Les pneus s'abîment avec le temps, même
si on ne les utilise pas pour rouler sur la
route. Il est généralement recommandé de
remplacer les pneus lorsqu'ils sont vieux
de 6 ans ou plus. La chaleur causée par
l'utilisation en climat chaud ou sous
conditions de forte charge peut accélérer
le processus de vieillissement. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la
page 8-30.
▼Remplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions non
spécifiées pour ce véhicule est dangereuse.
Cela peut
affecter le freinage et la conduite,
ce qui peut causer une perte de contrôle du
véhicule et un accident.
AT T E N T I O N
Une roue de dimension autre que celle
spécifiée peut affecter:
 Ajustement du pneu
 Durée de vie de la roue et du roulement
de roue
 Garde au sol
 Espace nécessaire à la chaîne
 Indication du compteur de vitesse
 Alignement des phares
 Hauteur des pare-chocs
 Système de surveillance de pression des
pneus
*
REMARQUE
•En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/
externe), à la roue d'origine.
•Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.

Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
Entretien
Entretien réalisable par le propriétaire
*Certains modèles.6-45
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

4. Tirer la section centrale de chaquepièce de retenue en plastique et retirer
les pièces de retenue, puis retrousser
partiellement la garniture latérale du
coffre.

Retrait
Installation
5. Percer le haut et le bas de l'œilletillustré sur la figure et le pousser hors
du trou dans la direction de l'unité de
feu combiné arrière, de façon à
disposer d'un espace où insérer un
doigt pour retirer l' unité ultérieurement
dans la procédure.

Œillet
Unité de feu combiné
arrière

Œillet
Carrosserie
Entretien
Entretien réalisable par le propriétaire
6-51
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50
