Système de surveillance de pression des pneus*
Le système de surveillance de pression des pneus (TPMS) surveille la pression d'air des
quatre roues. Si la pression d'air d'un ou de plusieurs pneus e st trop faible, le système avertit
le conducteur en allumant le voyant du système de surveillance de pression des pneus sur le
tableau de bord et en émettant un bip sonore. Le système survei lle la pression des pneus de
manière indirecte avec les données envoyées par les capteurs de vitesses des roues ABS.
Pour permettre au système de fonc tionner correctement, il faut l'initialiser avec la pression
de pneu spécifiée (valeur sur l'étiquette de pression du pneu). Suivre la procédure et
effectuer l'initialisation.
Se référer à Initialisation du système de surveillance de la pr ession des pneus à la page 4-
111.
Le voyant clignote lorsque le système présente une anomalie.
Se référer à Indication d'averti ssement/voyants à la page 4-28.

Capteur de vitesse des roues ABS
ATTENTION
 Tous les pneus, y compris le pneu de la roue de secours (s'il est fourni) doivent être contrôlés
tous les mois lorsqu'ils sont froids, et être gonflés à la pression de gonflage recommandée
par le fabricant du véhicule sur la plaque d' information du véhicule ou sur l'étiquette de
pressions de gonflage des pneus. (Si le véhicule est équipé de pneus d'une taille différente de
celle indiquée sur la plaque d'information du véhicule ou sur l'étiquette de pressions de
gonflage des pneus, il faut déterminer la pression de
gonflage correcte pour ces pneus.)
En cours de conduite
Système de surveillance de pression des pneus
*Certains modèles.4-109
MX-5_8FR5-FC-16J_Edition4
2017-4-29 11:01:50

Comme caractéristique de sécurité complémentaire, le véhicule a été équipé d'un système
de surveillance de pression des pneus (TPMS) qui allume un voyant de basse pression de
gonflage de pneu lorsqu'au moins un pneu est nettement sous-gonflé. Par conséquent,
lorsque le voyant de basse pression de gonflage de pneu s'allume, il faut s'arrêter et vérifier
les pneus dès que possible, et les gonfler à la pression correcte. Le fait de conduire sur un
pneu sous-gonflé cause une surchauffe du pneu, ce qui peut causer une défaillance du
pneu. Le sous-gonflage affecte aussi l'économie de carburant et la longévité de pneus, ainsi
que la maniabilité du véhicule et le freinage.
Bien noter que le TPMS ne vous dispense ab solument pas d'effectuer un entretien adéquat
des pneus, et le conducteur a la responsabilité de maintenir la bonne pression de gonflage
des pneus, même si le sous-gonflage n'a pa s atteint le niveau suffisant pour déclencher
l'éclairage du voyant de basse pression de gonflage de pneu TPMS.
Votre véhicule est également équipé d'un témoin d'anomalie TPMS pour vous alerter
lorsque le système ne fonctionne pas correctement.
Le témoin d'anomalie TPMS est combiné avec le voyant de basse pression de gonflage de
pneu. Lorsque le système détecte une panne, le voyant va clignoter pendant
approximativement une minute puis reste al lumé. Cette séquence se répète à chaque
démarrage du véhicule tant que la panne existe. Lorsque le témoin d'anomalie est allumé,
le système ne peut pas détecter ou signaler un faible pression des pneus. Les pannes TPMS
peuvent se produire pour une variété de rais ons, y compris l'installation de pneu de
rechange, de pneu alternatifs ou de roues su r le véhicule qui empêchent le fonctionnement
correct du TPMS. Toujours vérifier le voyant de panne TPMS après le remplacement d'un ou
de plusieurs pneus ou roues sur le véhicule pour vous assurer que le remplacement ou les
pneus/roues alternatifs permettent le fonctionnement correct du TPMS.
 Afin d'éviter de fausses indications, le sy stème fait un échantillonnage pendant une
certaine période avant d'indiquer un pr oblème. Ceci fait qu'il n'indiquera pas
instantanément un dégonflage soudain ou une explosion d'un pneu.
REMARQUE
Parce que ce système détecte des changements légers dans l'état des pneus, le délai
d'avertissement peut être plus rapide ou plus lent dans les cas suivants:
•La taille, le fabricant ou le type de pneus sont différents de la spécification.
•La taille, le fabricant ou le type de pneu es t différent des autres, ou le niveau d'usure des
pneus est trop différent entre eux.
•Le système utilise un pneu à plat, pneu clouté, pneu neige ou des chaînes de pneus.
•Une roue de secours est utilisée (le voyant du système de surveillance de pression des
pneus peut clignoter, puis s'allumer en continu).
•Pour réparer un pneu, utiliser le nécessaire de réparation d'urgence de crevaison.
En cours de conduite
Système de surveillance de pression des pneus
4-110
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes at-
teint.
Mois 12 24 36 48 60 72 84 96
×1000 km163248648096112128
×1000 milles1020304050607080
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*6Inspecter annuellement.
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
T: Serrer
Remarques:
*1 L'huile moteur et le filtre doive nt être changés au moins une fois par an ou dans les 16.000 km (10.000 milles)
depuis la dernière vidange d'huile moteur et remplacement du fi ltre. Le système doit être réinitialisé à chaque
vidange d'huile moteur quel que soit l'affichage du message/tém oin de la clé.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*3 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*5 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*6 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.

Entretien
Entretien périodique
6-6
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

R: Remplacer
T: Serrer
Remarques:
*1 Il est recommandé d'ut iliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 Pour égaliser l'usure des pne us afin de maintenir de bonnes performances de conduite et de freinage, permuter
les pneus tous les 12.000 km (7.500 milles). Cependant Mazda recommande de permuter l es pneus tous les
8.000 km (5.000 milles) pour aider à augmenter leur longévité et distribuer l'usure de manière plus uniforme.
*4 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*5 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*6 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.
▼Tableau 2
Résidents aux États-Unis et à Puerto Rico - Intervalle d'entret
ien en conditions de con-
duite difficiles
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes at-
teint.
Mois 6 1218243036424854606672
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Courroies d'entraînement II
Huile moteur & Filtre à huile du
moteur Flexible
*1Remplacer lorsque le témoin de la clé est allumé (ON). (Inter-
valle Max.: 12 mois/16.0 00 km (10.000 milles))
Fixe RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du moteur
*2Remplacer aux premiers 192. 000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous le s 96.000 km (60.000 milles) ou
5 ans.
Niveau du liquide de refroidissement du moteur I I I I I I I I I I I I
SYSTEME DE CARBURANT
Filtre à air
*3Remplacer à tout intervalle équivalent de la vidange de l'huile moteur. (Intervalle Max.: 36 mois ou 60.000 km (37.500 mil- les))
Durites et canalisations de carburant
*4III
Tuyaux et conduites du système antipollution
*4I
Entretien
Entretien périodique
6-8
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

Remarques:
*1 L'entretien flexible avec de l'huile moteur est disponible pour les résidents des États-Unis et de Porto Rico dont
le véhicule est utilisé principa lement où aucune des conditions suivantes ne s'appliquent:
•Des périodes prolongées de fonctionnement au ralenti ou à basse vitesse telles que les voitures de police, les
taxis ou les voitures d'auto-école
•Conduite dans des cond itions poussiéreuses
Si aucune ne s'applique, suivre l'entretien fixe.
L'huile moteur et le filtre doivent être changés au moins une f ois par an ou dans les 16.000 km (10.000 milles)
depuis la dernière vidange d'huile moteur et remplacement du fi ltre. Réinitialiser les données relatives à l'huile
moteur à chaque vidange, quel qu e soit l'état du message/témoin de clé mécanique affiché.
*2 Il est recommandé d'utiliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*3 Si le véhicule est ut ilisé dans des régions très poussiéreuses ou sablonneuses, nettoyer et si nécessaire
remplacer l'élément du filtre à ai r à des intervalles plus rapprochés que ceux recommandés.
*4 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*5 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*6 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*7 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.

Résidents au Canada
PériodicitéNombre de mois ou kilométrage (milles), au premier des deux termes at-
teint.
Mois 6 1218243036424854606672
×1000 km 8 16 24 32 40 48 56 64 72 80 88 96
×1000 milles 5 10 15 20 25 30 35 40 45 50 55 60
MOTEUR
Courroies d'entraînement II
Huile moteur & Filtre à huile du moteur RRRRRRRRRRRR
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du moteur
*1Remplacer aux premiers 192. 000 km (120.000 milles) ou 10
ans; ensuite, remplacer tous le s 96.000 km (60.000 milles) ou
5 ans.
Niveau du liquide de refroidissement du moteur I I I I I I I I I I I I
SYSTEME DE CARBURANT
Filtre à air IIIIIIIIIIII
Remplacer tous les 56.000 k m (35.000 milles) ou 3 ans.
Durites et canalisations de carburant
*2III
Entretien
Entretien périodique
6-10
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant le nombre de mois ou le kilométrage (millage) recommandé, afin d'assurer
une fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*4 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*5 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.
Entretien
Entretien périodique
6-12
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

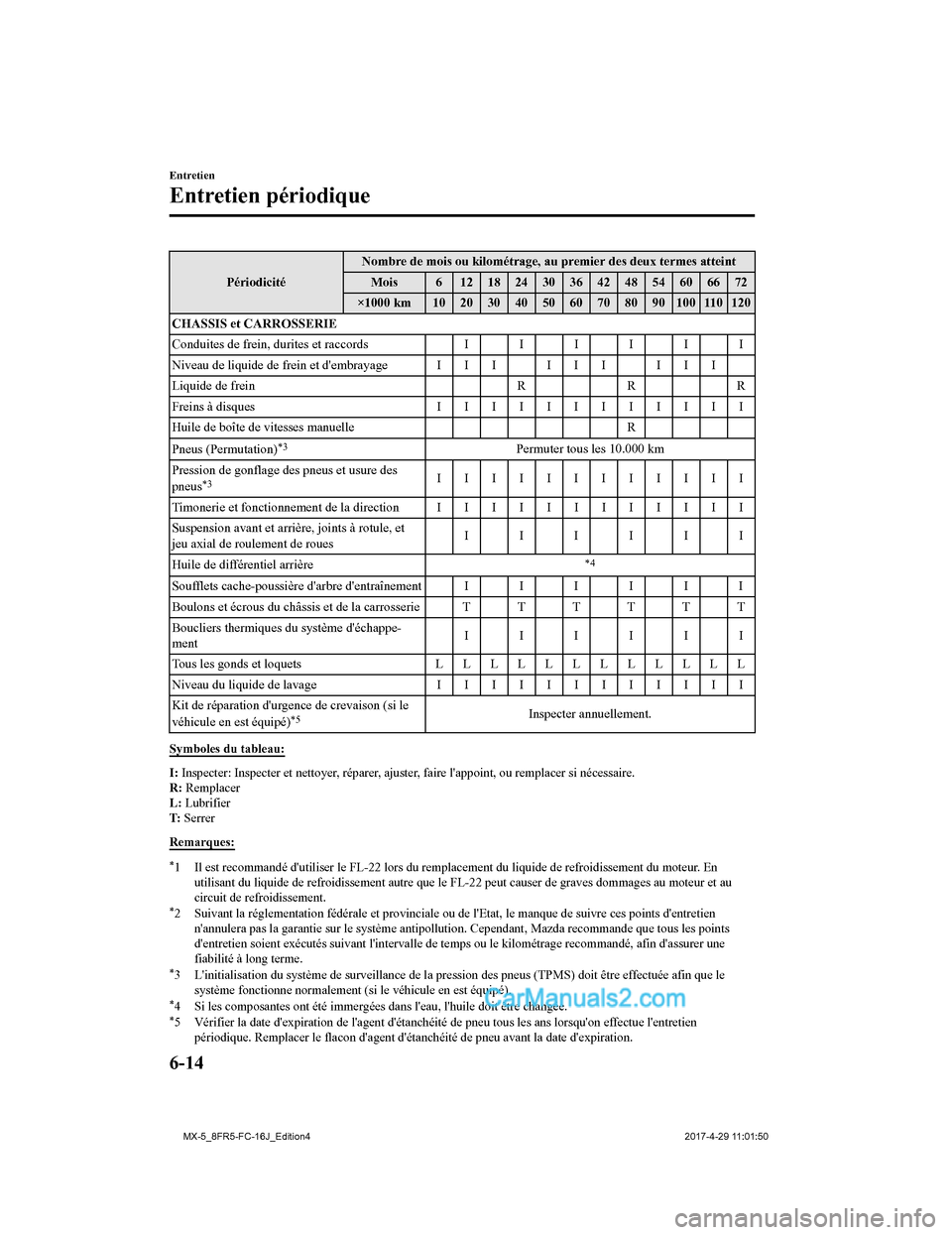

PériodicitéNombre de mois ou kilométrage, au premier des deux termes attei
nt
Mois 6 1218243036424854606672
×1000 km 102030405060708090100110120
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I IIIII
Niveau de liquide de frein et d'embrayage I I I I I I I I I
Liquide de frein RRR
Freins à disques IIIIIIIIIIII
Huile de boîte de vitesses manuelle R
Pneus (Permutation)
*3Permuter tous les 10.000 km
Pression de gonflage des pneus et usure des
pneus
*3IIIIIIIIIIII
Timonerie et fonctionnement de la direction I I I I I I I I I I I I
Suspension avant et arrière, joints à rotule, et
jeu axial de roulement de roues IIIIII
Huile de différentiel arrière
*4
Soufflets cache-poussière d'arbre d'entraînementIIIIII
Boulons et écrous du châssis et de la carrosserieTTTTTT
Boucliers thermiques du système d'échappe-
ment IIIIII
Tous les gonds et loquets L L L L L L L L L L L L
Niveau du liquide de lavage I I I I I I I I I I I I
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*5Inspecter annuellement.
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
T: Serrer
Remarques:
*1 Il est recommandé d'ut iliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*4 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*5 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.
Entretien
Entretien périodique
6-14
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

PériodicitéNombre de mois ou kilométrage, au premier des deux termes attei
nt
Mois 3 6 9 121518212427303336
×1000 km 5 10 15 20 25 30 35 40 45 50 55 60
Boucliers thermiques du système d'échappe-
ment III
Tous les gonds et loquets LLLLLL
Niveau du liquide de lavage IIIIII
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*5Inspecter annuellement.
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
C: Nettoyer
T: Serrer
Remarques:
*1 Il est recommandé d'ut iliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*4 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*5 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.

Entretien
Entretien périodique
6-16
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

PériodicitéNombre de mois ou kilométrage, au premier des deux termes attei
nt
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65707580859095100105110115120
Boucliers thermiques du système d'échappe-
ment III
Tous les gonds et loquets LLLLLL
Niveau du liquide de lavage IIIIII
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*5Inspecter annuellement.
Symboles du tableau:
I: Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R: Remplacer
L: Lubrifier
C: Nettoyer
T: Serrer
Remarques:
*1 Il est recommandé d'ut iliser le FL-22 lors du remplacement du liquide de refroidissement du moteur. En
utilisant du liquide de refroidi ssement autre que le FL-22 peut causer de graves dommages au moteur et au
circuit de refroidissement.
*2 Suivant la réglementation fédéra le et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suiv ant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 L'initialisation du système de surveillance de la pression des pneus (TPMS) doit être effectuée afin que le
système fonctionne normalement ( si le véhicule en est équipé).
*4 Si les composantes ont été imme rgées dans l'eau, l'huile doit être changée.*5 Vérifier la date d'expiration de l'agent d'étanchéité de pneu tous les ans lorsqu'on effectue l'entretien
périodique. Remplacer le flacon d'agent d'étanchéité de pneu avant la date d'expiration.
Entretien
Entretien périodique
6-18
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50

SignalPrudence
Voyant du système
de coussins d'air/de
dispositif de préten- sion de ceinture de sécurité Une anomalie du système est indi
quée par le fait que le voyant reste clignoté, allumé ou
ne s'allume pas du tout lorsque le contacteur est mis à ON. Dan s un de ces cas, s'adresser à
un concessionnaire agréé Mazda dè s que possible. Le système risque de ne pas fonction-
ner en cas d'accident.PRUDENCE
Ne jamais toucher au systèmes de coussin d'air/dispositif de prétension, et toujours confier
tous les travaux l'entretien et de réparation à un concessionnaire agréé Mazda:
Le fait de faire l'entretien soi-même ou de toucher au système est dangereux. Les coussins
d'air/dispositif de prétension peuvent se déclencher accide ntellement ou être désactivés
causant des blessures graves ou mortelles.
(Clignotant)
Voyant du système de surveillance de
pression des pneus
*
En cas de dysfonctionn ement du système de surveillance de press ion des pneus, le voyant
de pression des pneus clignote. Faire inspecter le véhicule par un concessionnaire agréé
Mazda dès que possible.
PRUDENCE
Si le voyant du système de surveillance de pression des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, ralentir immédiatement et éviter de ma‐
nœuvrer et freiner brusquement:
Si le voyant du système de surveillance de pr ession des pneus s'allume ou clignote, ou si
l'avertisseur sonore de pression des pneus retentit, il est dangereux de conduire le véhicule à
hautes vitesses, ou de manœuvrer ou freiner brusquement. Le contrôle du véhicule peut être
affecté, ce qui peut causer un accident.
Pour déterminer s'il y a une fuite d'air progressive ou un pneu à plat, se garer à un endroit
sûr où l'on peut vérifier visuellement l'état du pneu, et déterminer s'il y a encore assez d'air
pour pouvoir se rendre à un endroit où l'on pour ra faire regonfler le pneu et revérifier le sys‐
tème, chez un concessionnaire agréé Mazda ou dans un atelier de réparation de pneus.
Ne pas ignorer le voyant TPMS:
Le fait d'ignorer le voyant TPMS est dangereux, même si l'on sait pourquoi il est allumé. Cor‐
riger tout problème dès que possible avant qu'il ne se transforme en une situation dange‐
reuse qui peut causer la défaillanc e d'un pneu et un accident grave.
(Rouge)
Indication d'avertis-
sement KEY
*
“Défaillance du système sans clé” est affiché
Ce message s'affiche l orsque le système avancé d'ouverture à télécommande & du bouton
de démarrage du moteur a un problème.
S'adresser à un concessi onnaire agréé Mazda.
ATTENTION
Si le message est indiqué ou si le témoin du bouton de démarrage du moteur (ambre) cli‐
gnote, il se peut que le moteur ne démarre pas. S'il n‘est pas possible de démarrer le moteur,
tenter de le démarr er à l'aide de la méthod e d'urgence pour démarrer le moteur et faire ins‐
pecter le véhicule par un concessi onnaire agréé Mazda dès que possible.
Se référer à Opération d'urgence pour le démarrage du moteur à la page 4-10.
En cas de problèmes
Voyants/témoins et carillons d'alarme
7-40*Certains modèles.
MX-5_8FR5-FC-16J_Edition4 2017-4-29 11:01:50
