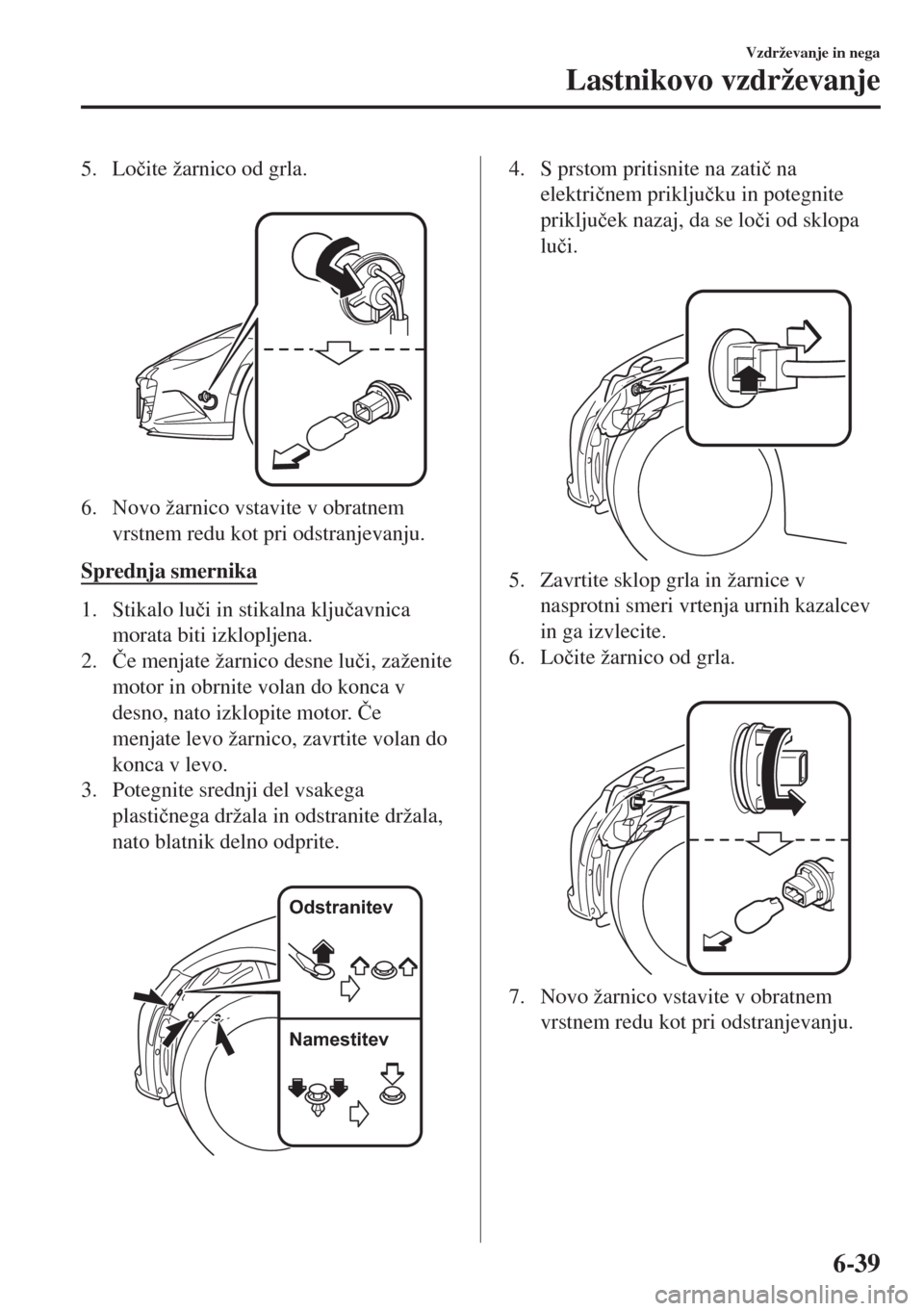

5. Loþite žarnico od grla.

6. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Sprednja smernika
1. Stikalo luþi in stikalna kljuþavnica
morata biti izklopljena.
2.ýe menjate žarnico desne luþi, zaženite
motor in obrnite volan do konca v
desno, nato izklopite motor. ýe
menjate levo žarnico, zavrtite volan do
konca v levo.
3. Potegnite srednji del vsakega
plastiþnega držala in odstranite držala,
nato blatnik delno odprite.

Odstranitev
Namestitev
4. S prstom pritisnite na zatiþ na
elektriþnem prikljuþku in potegnite
prikljuþek nazaj, da se loþi od sklopa
luþi.

5. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
6. Loþite žarnico od grla.

7. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-39

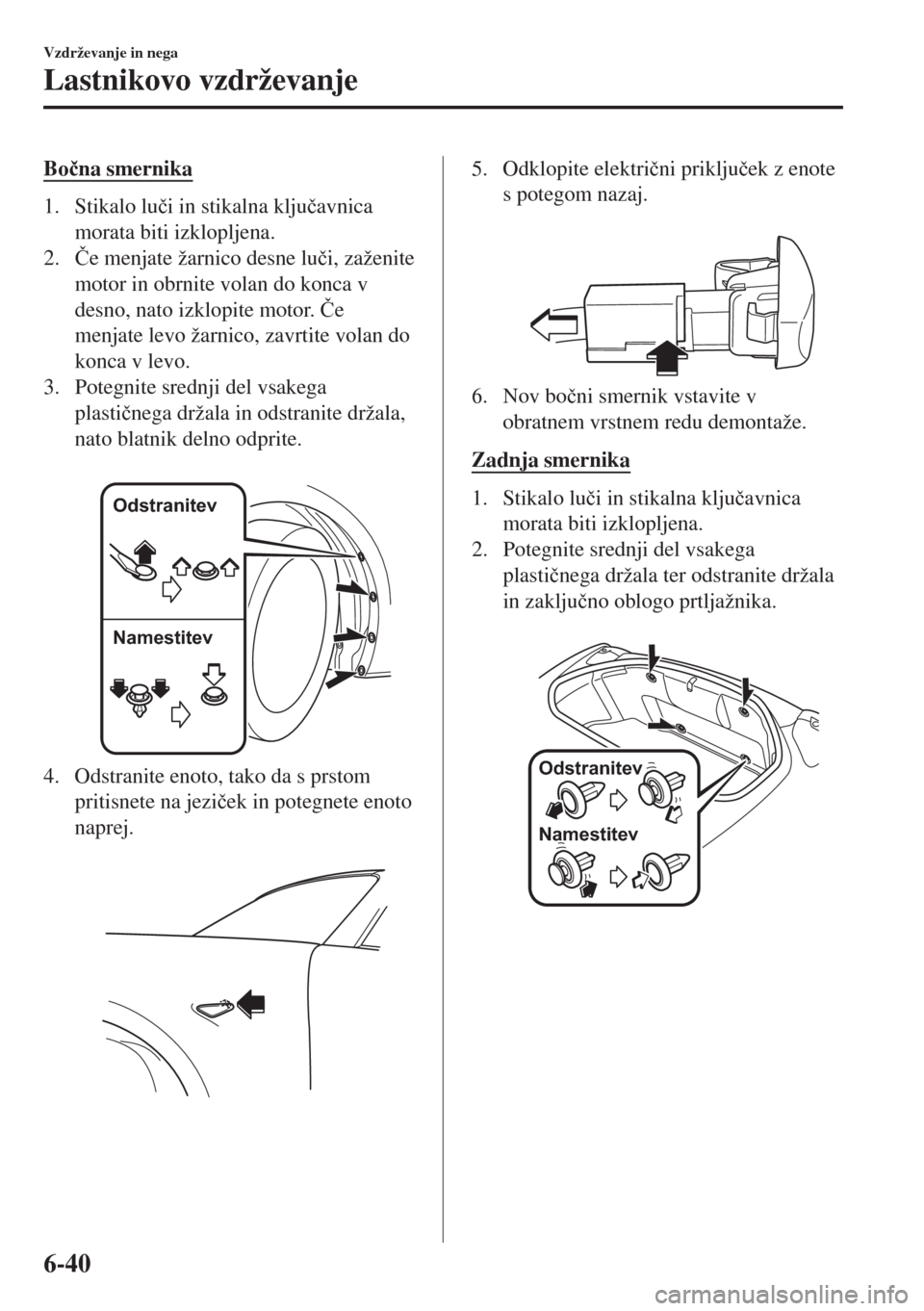

Boþna smernika
1. Stikalo luþi in stikalna kljuþavnica
morata biti izklopljena.
2.ýe menjate žarnico desne luþi, zaženite
motor in obrnite volan do konca v
desno, nato izklopite motor. ýe
menjate levo žarnico, zavrtite volan do
konca v levo.
3. Potegnite srednji del vsakega
plastiþnega držala in odstranite držala,
nato blatnik delno odprite.

Odstranitev
Namestitev
4. Odstranite enoto, tako da s prstom
pritisnete na jeziþek in potegnete enoto
naprej.

5. Odklopite elektriþni prikljuþek z enote
s potegom nazaj.

6. Nov boþni smernik vstavite v
obratnem vrstnem redu demontaže.
Zadnja smernika
1. Stikalo luþi in stikalna kljuþavnica
morata biti izklopljena.
2. Potegnite srednji del vsakega
plastiþnega držala ter odstranite držala
in zakljuþno oblogo prtljažnika.

Odstranitev
Namestitev
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-40

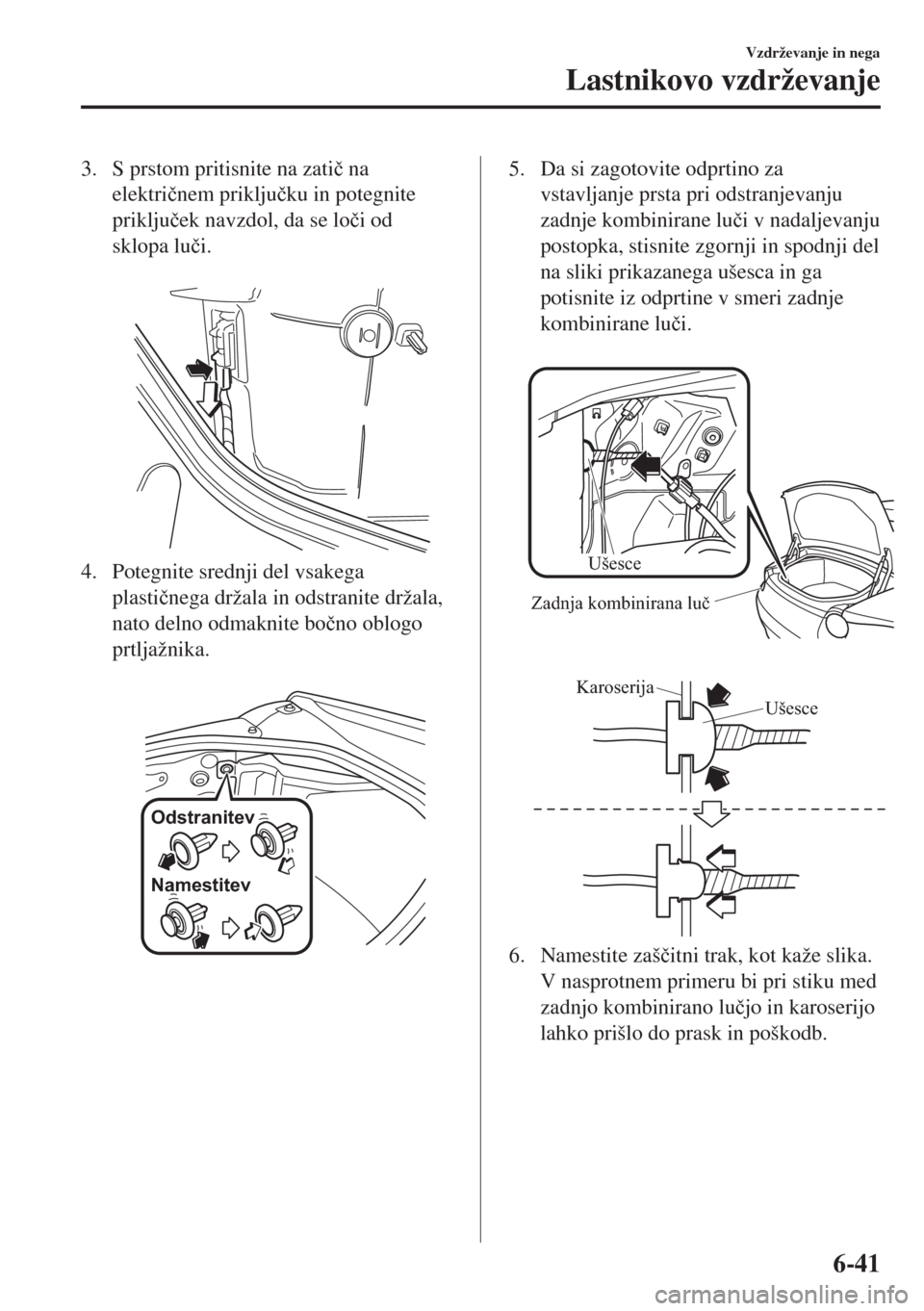

3. S prstom pritisnite na zatiþ na
elektriþnem prikljuþku in potegnite
prikljuþek navzdol, da se loþi od
sklopa luþi.

4. Potegnite srednji del vsakega
plastiþnega držala in odstranite držala,
nato delno odmaknite boþno oblogo
prtljažnika.

Odstranitev
Namestitev
5. Da si zagotovite odprtino za
vstavljanje prsta pri odstranjevanju
zadnje kombinirane luþi v nadaljevanju
postopka, stisnite zgornji in spodnji del
na sliki prikazanega ušesca in ga
potisnite iz odprtine v smeri zadnje
kombinirane luþi.

Ušesce
Zadnja kombinirana luč

Ušesce Karoserija
6. Namestite zašþitni trak, kot kaže slika.
V nasprotnem primeru bi pri stiku med
zadnjo kombinirano luþjo in karoserijo
lahko prišlo do prask in poškodb.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-41

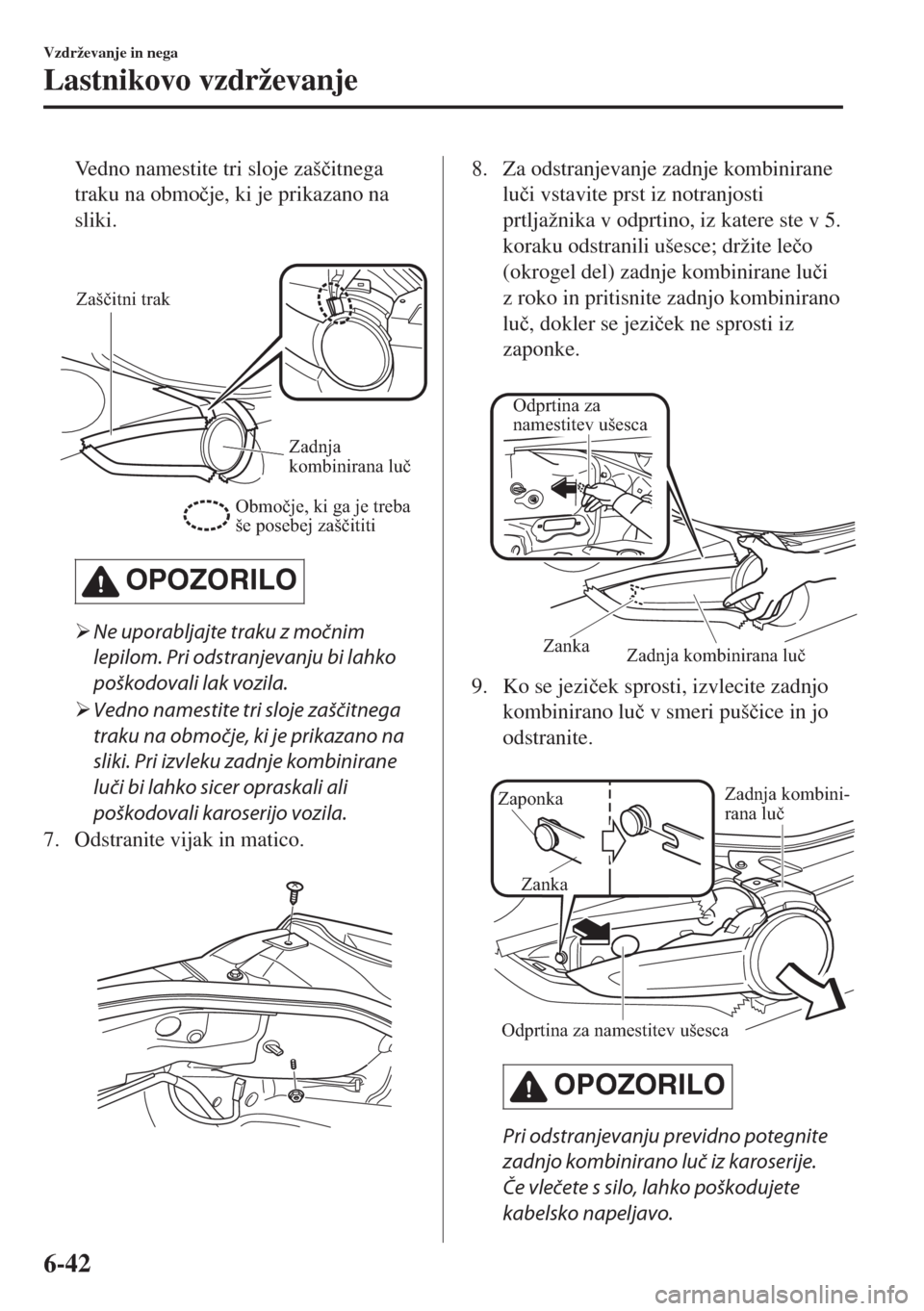

Vedno namestite tri sloje zašþitnega
traku na obmoþje, ki je prikazano na
sliki.

Zaščitni trak
Zadnja
kombinirana luč
Območje, ki ga je treba
še posebej zaščititi
OPOZORILO
¾Ne uporabljajte traku z močnim
lepilom. Pri odstranjevanju bi lahko
poškodovali lak vozila.
¾Vedno namestite tri sloje zaščitnega
traku na območje, ki je prikazano na
sliki. Pri izvleku zadnje kombinirane
luči bi lahko sicer opraskali ali
poškodovali karoserijo vozila.
7. Odstranite vijak in matico.

8. Za odstranjevanje zadnje kombinirane
luþi vstavite prst iz notranjosti
prtljažnika v odprtino, iz katere ste v 5.
koraku odstranili ušesce; držite leþo
(okrogel del) zadnje kombinirane luþi
z roko in pritisnite zadnjo kombinirano
luþ, dokler se jeziþek ne sprosti iz
zaponke.

Zadnja kombinirana luč Zanka
Odprtina za
namestitev ušesca
9. Ko se jeziþek sprosti, izvlecite zadnjo
kombinirano luþ v smeri pušþice in jo
odstranite.

Odprtina za namestitev ušesca Zaponka
ZankaZadnja kombini-
rana luč
OPOZORILO
Pri odstranjevanju previdno potegnite
zadnjo kombinirano luč iz karoserije.
Če vlečete s silo, lahko poškodujete
kabelsko napeljavo.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-42

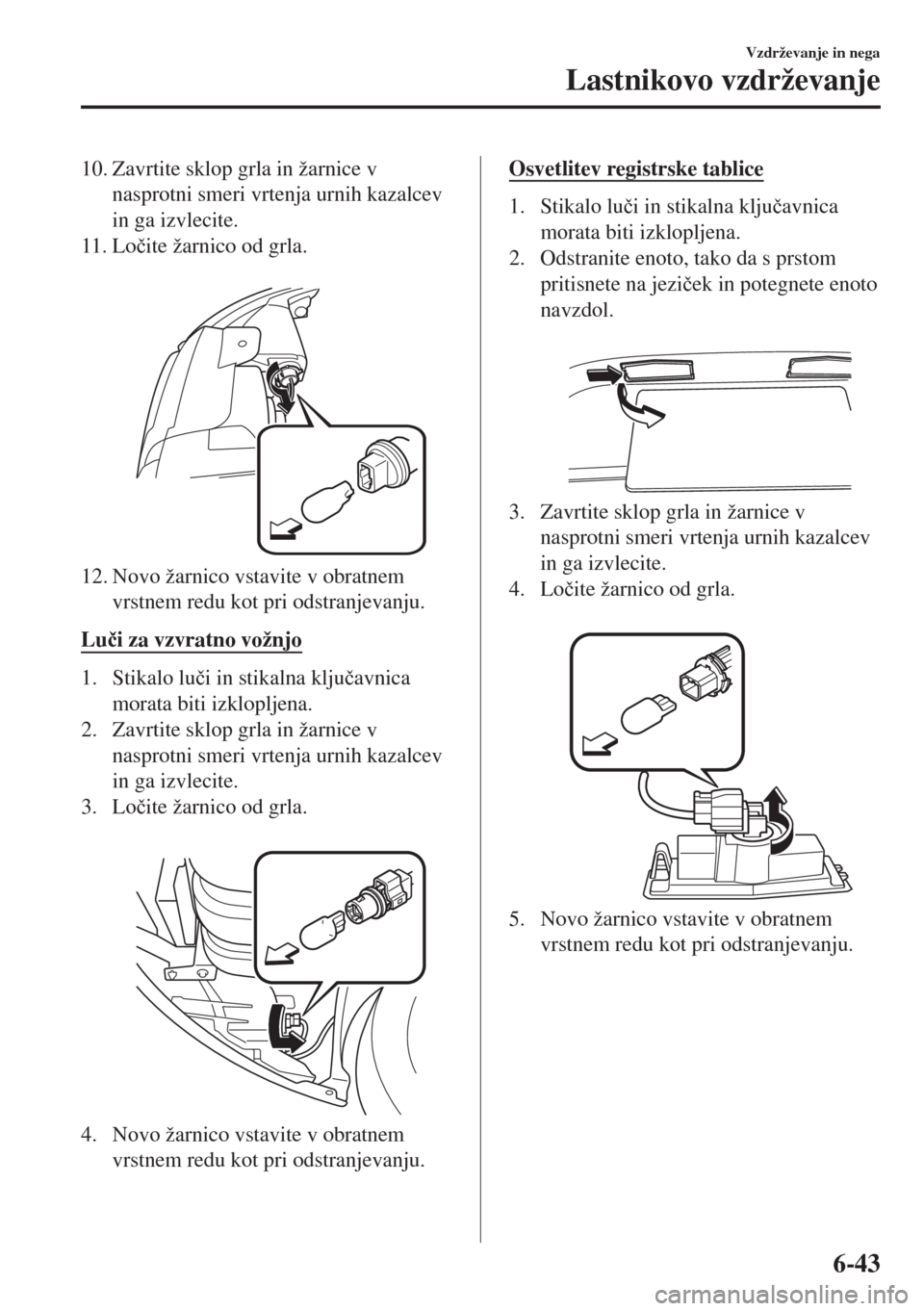

10. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
11. Loþite žarnico od grla.

12. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Luþi za vzvratno vožnjo
1. Stikalo luþi in stikalna kljuþavnica
morata biti izklopljena.
2. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
3. Loþite žarnico od grla.

4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Osvetlitev registrske tablice
1. Stikalo luþi in stikalna kljuþavnica
morata biti izklopljena.
2. Odstranite enoto, tako da s prstom
pritisnete na jeziþek in potegnete enoto
navzdol.

3. Zavrtite sklop grla in žarnice v
nasprotni smeri vrtenja urnih kazalcev
in ga izvlecite.
4. Loþite žarnico od grla.

5. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-43

tZamenjava žarnic notranjih luþi
Stropna luþka
1. Ovijte mehko krpo okrog manjšega
plošþatega izvijaþa, da ne poškodujete
stekla luþi, in z njim previdno dvignite
steklo ter ga odstranite.
2. Izvlecite žarnico.

3. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Luþka v prtljažniku
1. Ovijte mehko krpo okrog manjšega
plošþatega izvijaþa, da ne poškodujete
stekla luþi, in z njim previdno dvignite
steklo ter ga odstranite.

2. Prikljuþek odklopite z enote.
3. Izvlecite žarnico.

4. Novo žarnico vstavite v obratnem
vrstnem redu kot pri odstranjevanju.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-44

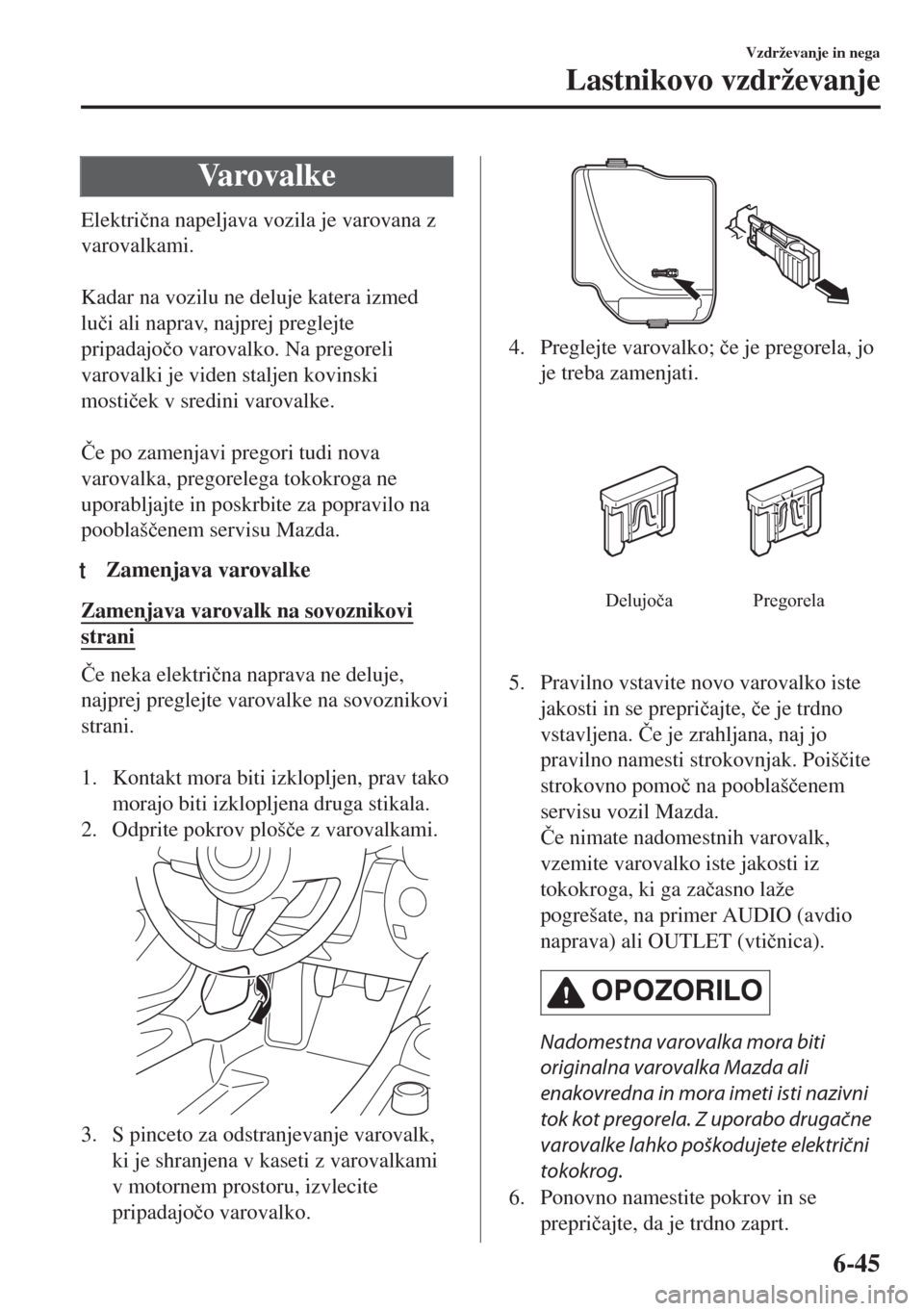

Va r o v a l k e
Elektriþna napeljava vozila je varovana z
varovalkami.

Kadar na vozilu ne deluje katera izmed
luþi ali naprav, najprej preglejte
pripadajoþo varovalko. Na pregoreli
varovalki je viden staljen kovinski
mostiþek v sredini varovalke.

ýe po zamenjavi pregori tudi nova
varovalka, pregorelega tokokroga ne
uporabljajte in poskrbite za popravilo na
pooblašþenem servisu Mazda.
tZamenjava varovalke
Zamenjava varovalk na sovoznikovi
strani
ýe neka elektriþna naprava ne deluje,
najprej preglejte varovalke na sovoznikovi
strani.

1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odprite pokrov plošþe z varovalkami.
3. S pinceto za odstranjevanje varovalk,
ki je shranjena v kaseti z varovalkami
v motornem prostoru, izvlecite
pripadajoþo varovalko.
4. Preglejte varovalko; þe je pregorela, jo
je treba zamenjati.
Delujoča Pregorela
5. Pravilno vstavite novo varovalko iste
jakosti in se prepriþajte, þe je trdno
vstavljena. ýe je zrahljana, naj jo
pravilno namesti strokovnjak. Poišþite
strokovno pomoþ na pooblašþenem
servisu vozil Mazda.
ýe nimate nadomestnih varovalk,
vzemite varovalko iste jakosti iz
tokokroga, ki ga zaþasno laže
pogrešate, na primer AUDIO (avdio
naprava) ali OUTLET (vtiþnica).
OPOZORILO
Nadomestna varovalka mora biti
originalna varovalka Mazda ali
enakovredna in mora imeti isti nazivni
tok kot pregorela. Z uporabo drugačne
varovalke lahko poškodujete električni
tokokrog.
6. Ponovno namestite pokrov in se
prepriþajte, da je trdno zaprt.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-45

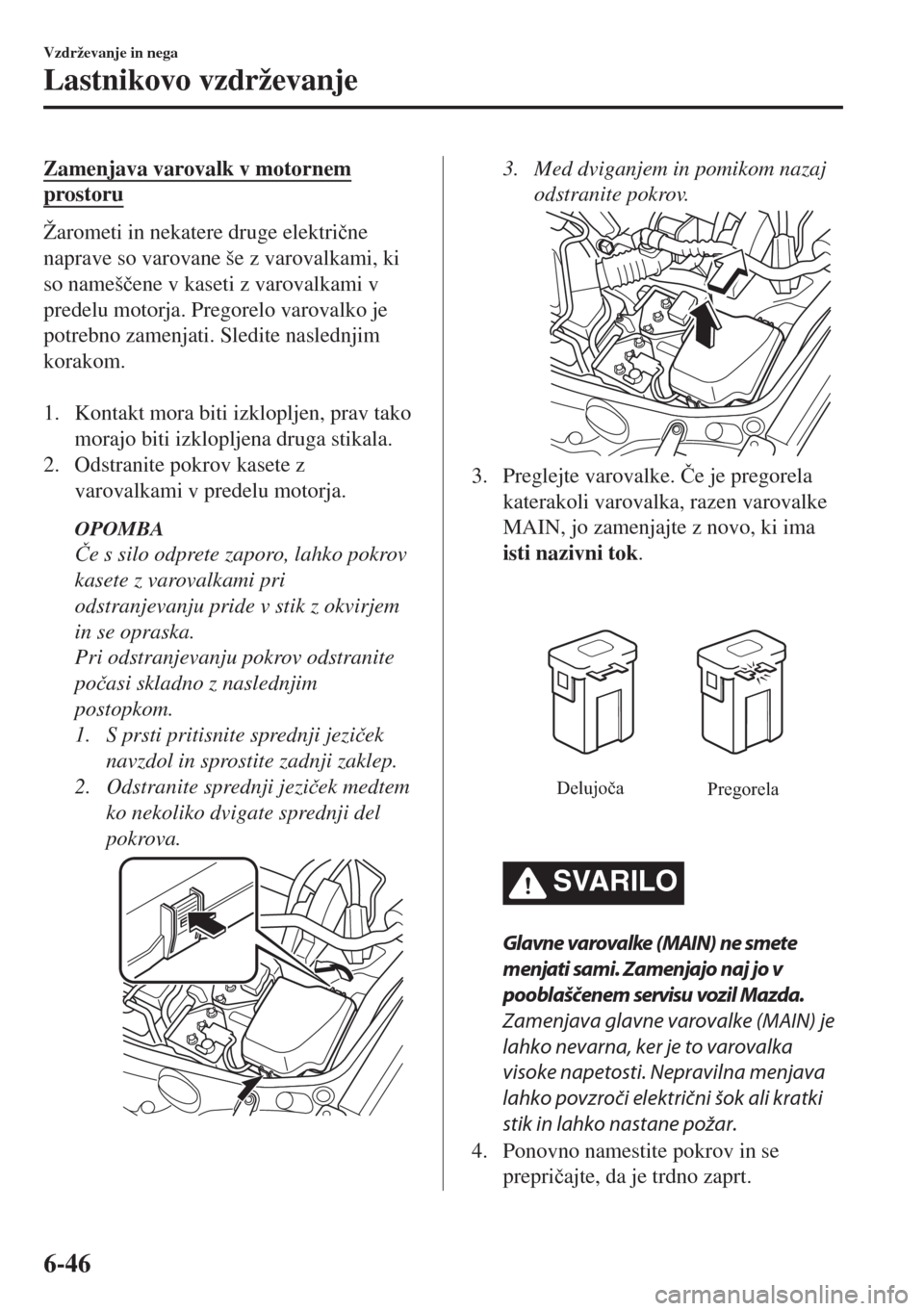

Zamenjava varovalk v motornem
prostoru
Žarometi in nekatere druge elektriþne
naprave so varovane še z varovalkami, ki
so namešþene v kaseti z varovalkami v
predelu motorja. Pregorelo varovalko je
potrebno zamenjati. Sledite naslednjim
korakom.

1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odstranite pokrov kasete z
varovalkami v predelu motorja.
OPOMBA
ýe s silo odprete zaporo, lahko pokrov
kasete z varovalkami pri
odstranjevanju pride v stik z okvirjem
in se opraska.
Pri odstranjevanju pokrov odstranite
poþasi skladno z naslednjim
postopkom.
1. S prsti pritisnite sprednji jeziþek
navzdol in sprostite zadnji zaklep.
2. Odstranite sprednji jeziþek medtem
ko nekoliko dvigate sprednji del
pokrova.
3. Med dviganjem in pomikom nazaj
odstranite pokrov.
3. Preglejte varovalke. ýe je pregorela
katerakoli varovalka, razen varovalke
MAIN, jo zamenjajte z novo, ki ima
isti nazivni tok.
Delujoča
Pregorela
SVARILO
Glavne varovalke (MAIN) ne smete
menjati sami. Zamenjajo naj jo v
pooblaščenem servisu vozil Mazda.
Zamenjava glavne varovalke (MAIN) je
lahko nevarna, ker je to varovalka
visoke napetosti. Nepravilna menjava
lahko povzroči električni šok ali kratki
stik in lahko nastane požar.
4. Ponovno namestite pokrov in se
prepriþajte, da je trdno zaprt.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-46

tKaseta z varovalkami
Kaseta z varovalkami (motorni prostor)
OZNAKAJAKOST VA-
ROVALKEVAROVANI TOKOKROG
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Hupa
4C/U IG1 15 Azašþita razliþnih tokokrogov
5 ENG IG1 7,5 A nadzorni sistem motorja
6ŠŠ Š
7 INTERIOR 15 A Stropna luþka
8
ENG
B7,5 A nadzorni sistem motorja
9 AUDIO2 15 A avdio sistem
10 METER1 10 A instrumentna plošþa
11 SRS1 7,5 A varnostne blazine
12ŠŠ Š
13 RADIO 7,5 A avdio sistem
14 ENGINE3 20 A nadzorni sistem motorja
15 ENGINE1 10 A nadzorni sistem motorja
16 ENGINE2 15 A nadzorni sistem motorja
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-47

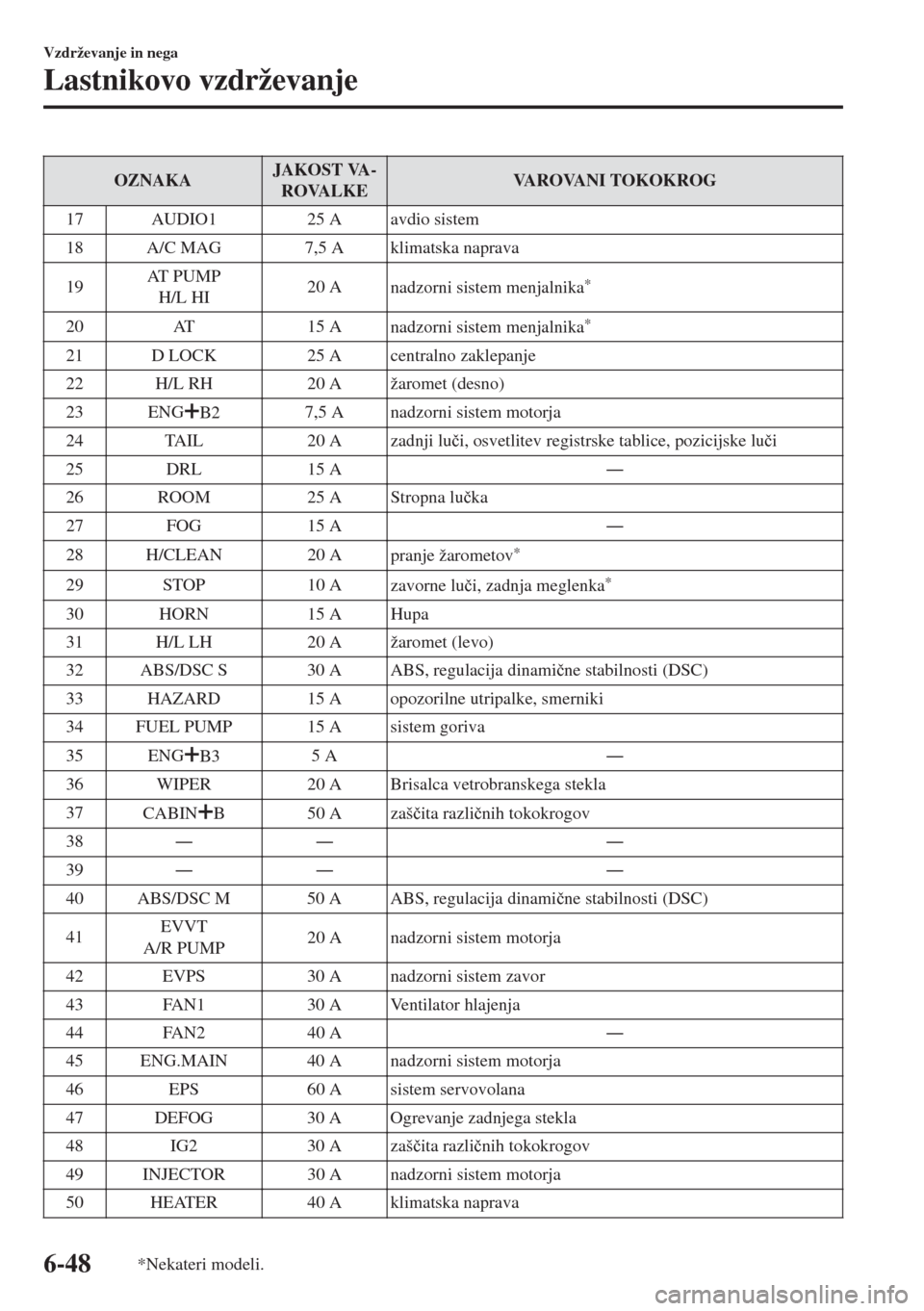

OZNAKAJAKOST VA-
ROVALKEVAROVANI TOKOKROG
17 AUDIO1 25 A avdio sistem
18 A/C MAG 7,5 A klimatska naprava
19AT P U M P
H/L HI20 A
nadzorni sistem menjalnika
*
20 AT 15 A
nadzorni sistem menjalnika*
21 D LOCK 25 A centralno zaklepanje
22 H/L RH 20 A žaromet (desno)
23
ENG
B27,5 A nadzorni sistem motorja
24 TAIL 20 A zadnji luþi, osvetlitev registrske tablice, pozicijske luþi
25 DRL 15 AŠ
26 ROOM 25 A Stropna luþka
27 FOG 15 AŠ
28 H/CLEAN 20 A
pranje žarometov
*
29 STOP 10 A
zavorne luþi, zadnja meglenka*
30 HORN 15 A Hupa
31 H/L LH 20 A žaromet (levo)
32 ABS/DSC S 30 A ABS, regulacija dinamiþne stabilnosti (DSC)
33 HAZARD 15 A opozorilne utripalke, smerniki
34 FUEL PUMP 15 A sistem goriva
35
ENG
B35 AŠ
36 WIPER 20 A Brisalca vetrobranskega stekla
37
CABIN
B50 A zašþita razliþnih tokokrogov
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A ABS, regulacija dinamiþne stabilnosti (DSC)
41EVVT
A/R PUMP20 A nadzorni sistem motorja
42 EVPS 30 A nadzorni sistem zavor
43 FAN1 30 A Ventilator hlajenja
44 FAN2 40 AŠ
45 ENG.MAIN 40 A nadzorni sistem motorja
46 EPS 60 A sistem servovolana
47 DEFOG 30 A Ogrevanje zadnjega stekla
48 IG2 30 A zašþita razliþnih tokokrogov
49 INJECTOR 30 A nadzorni sistem motorja
50 HEATER 40 A klimatska naprava
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-48*Nekateri modeli.
