Page 461 of 579

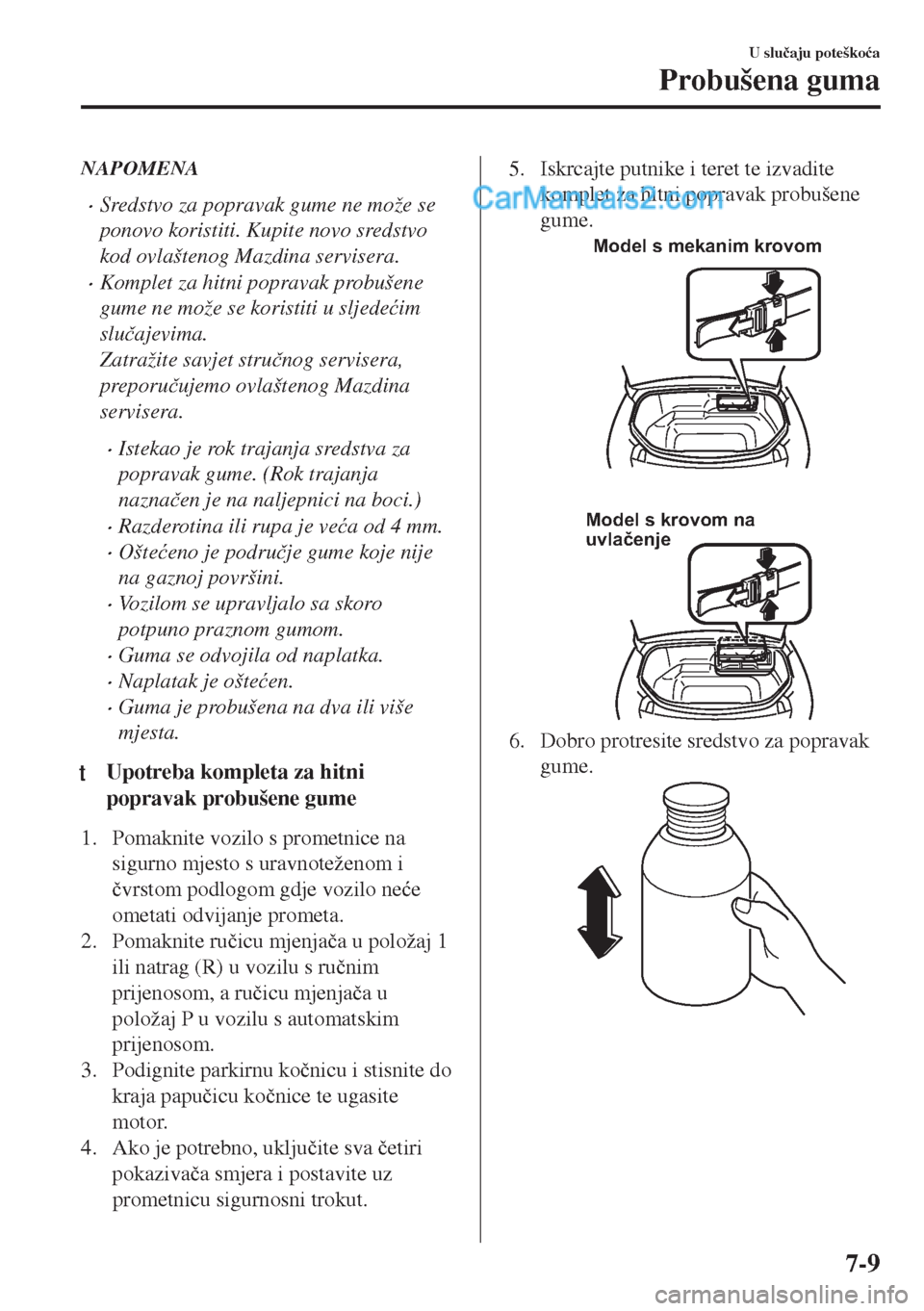

NAPOMENA
•Sredstvo za popravak gume ne može se
ponovo koristiti. Kupite novo sredstvo
kod ovlaštenog Mazdina servisera.
•Komplet za hitni popravak probušene
gume ne može se koristiti u sljede üim
slu þajevima.
Zatražite savjet stru þnog servisera,
preporu þujemo ovlaštenog Mazdina
servisera.
•Istekao je rok trajanja sredstva za
popravak gume. (Rok trajanja
nazna þen je na naljepnici na boci.)
•Razderotina ili rupa je ve üa od 4 mm.
•Ošte üeno je podru þje gume koje nije
na gaznoj površini.
•Vozilom se upravljalo sa skoro
potpuno praznom gumom.
•Guma se odvojila od naplatka.
•Naplatak je ošte üen.
•Guma je probušena na dva ili više
mjesta.
tUpotreba kompleta za hitni
popravak probušene gume
1. Pomaknite vozilo s prometnice na
sigurno mjesto s uravnoteženom i
þvrstom podlogom gdje vozilo ne üe
ometati odvijanje prometa.
2. Pomaknite ru þicu mjenja þa u položaj 1
ili natrag (R) u vozilu s ru þnim
prijenosom, a ru þicu mjenja þa u
položaj P u vozilu s automatskim
prijenosom.
3. Podignite parkirnu ko þnicu i stisnite do
kraja papu þicu ko þnice te ugasite
motor.
4. Ako je potrebno, uklju þite sva þetiri
pokaziva þa smjera i postavite uz
prometnicu sigurnosni trokut.
5. Iskrcajte putnike i teret te izvadite
komplet za hitni popravak probušene
gume.
Model s krovom na
uvlačenjeModel s mekanim krovom
6. Dobro protresite sredstvo za popravak
gume.
U slu þaju poteško üa
Probušena guma
7-9
Page 462 of 579

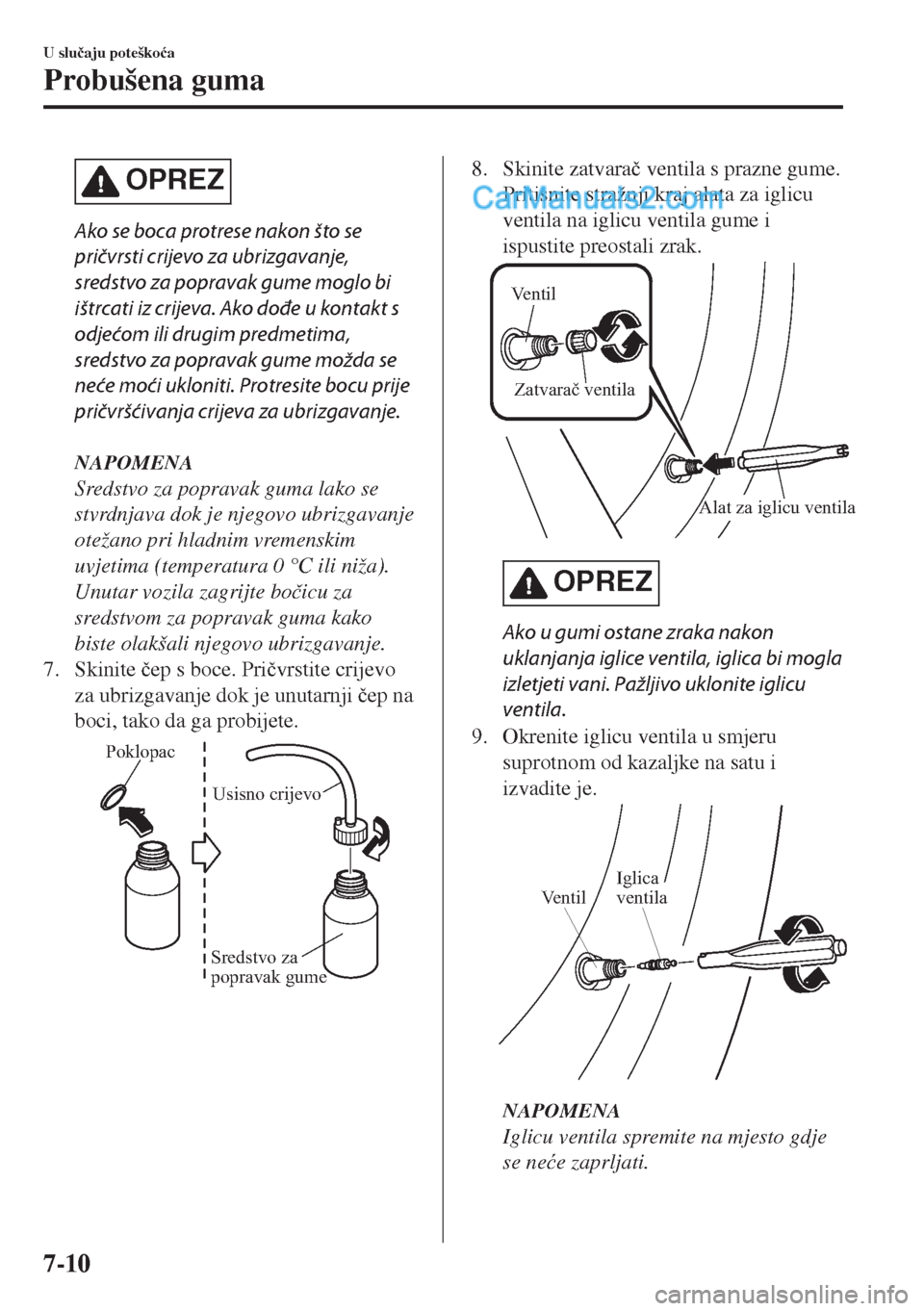

OPREZ
Ako se boca protrese nakon što se
pričvrsti crijevo za ubrizgavanje,
sredstvo za popravak gume moglo bi
ištrcati iz crijeva. Ako dođe u kontakt s
odjećom ili drugim predmetima,
sredstvo za popravak gume možda se
neće moći ukloniti. Protresite bocu prije
pričvršćivanja crijeva za ubrizgavanje.
NAPOMENA
Sredstvo za popravak guma lako se
stvrdnjava dok je njegovo ubrizgavanje
otežano pri hladnim vremenskim
uvjetima (temperatura 0 °C ili niža).
Unutar vozila zagrijte bo þicu za
sredstvom za popravak guma kako
biste olakšali njegovo ubrizgavanje.
7. Skinite þep s boce. Pri þvrstite crijevo
za ubrizgavanje dok je unutarnji þep na
boci, tako da ga probijete.
Poklopac
Usisno crijevo
Sredstvo za
popravak gume
8. Skinite zatvara þ ventila s prazne gume.
Pritisnite stražnji kraj alata za iglicu
ventila na iglicu ventila gume i
ispustite preostali zrak.
Alat za iglicu ventila Ventil
Zatvarač ventila
OPREZ
Ako u gumi ostane zraka nakon
uklanjanja iglice ventila, iglica bi mogla
izletjeti vani. Pažljivo uklonite iglicu
ventila.
9. Okrenite iglicu ventila u smjeru
suprotnom od kazaljke na satu i
izvadite je.
VentilIglica
ventila
NAPOMENA
Iglicu ventila spremite na mjesto gdje
se ne üe zaprljati.
U slu þaju poteško üa
Probušena guma
7-10
Page 463 of 579

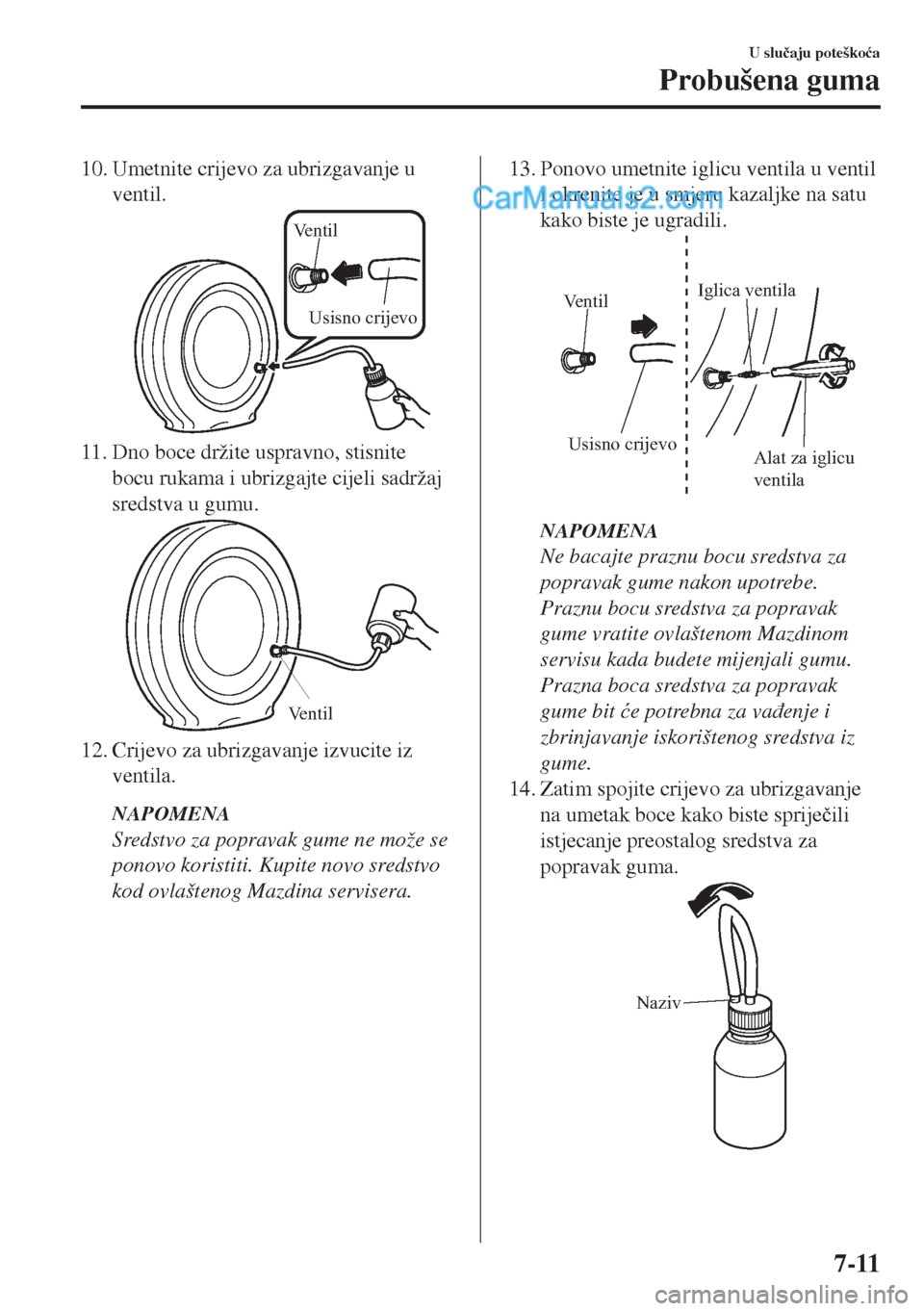

10. Umetnite crijevo za ubrizgavanje u
ventil.
Ventil
Usisno crijevo
11. Dno boce držite uspravno, stisnite
bocu rukama i ubrizgajte cijeli sadržaj
sredstva u gumu.
Ventil
12. Crijevo za ubrizgavanje izvucite iz
ventila.
NAPOMENA
Sredstvo za popravak gume ne može se
ponovo koristiti. Kupite novo sredstvo
kod ovlaštenog Mazdina servisera.
13. Ponovo umetnite iglicu ventila u ventil
i okrenite je u smjeru kazaljke na satu
kako biste je ugradili.
Usisno crijevo
Alat za iglicu
ventila Ventil
Iglica ventila
NAPOMENA
Ne bacajte praznu bocu sredstva za
popravak gume nakon upotrebe.
Praznu bocu sredstva za popravak
gume vratite ovlaštenom Mazdinom
servisu kada budete mijenjali gumu.
Prazna boca sredstva za popravak
gume bit üe potrebna za va ÿenje i
zbrinjavanje iskorištenog sredstva iz
gume.
14. Zatim spojite crijevo za ubrizgavanje
na umetak boce kako biste sprije þili
istjecanje preostalog sredstva za
popravak guma.
Naziv
U slu þaju poteško üa
Probušena guma
7-11
Page 464 of 579

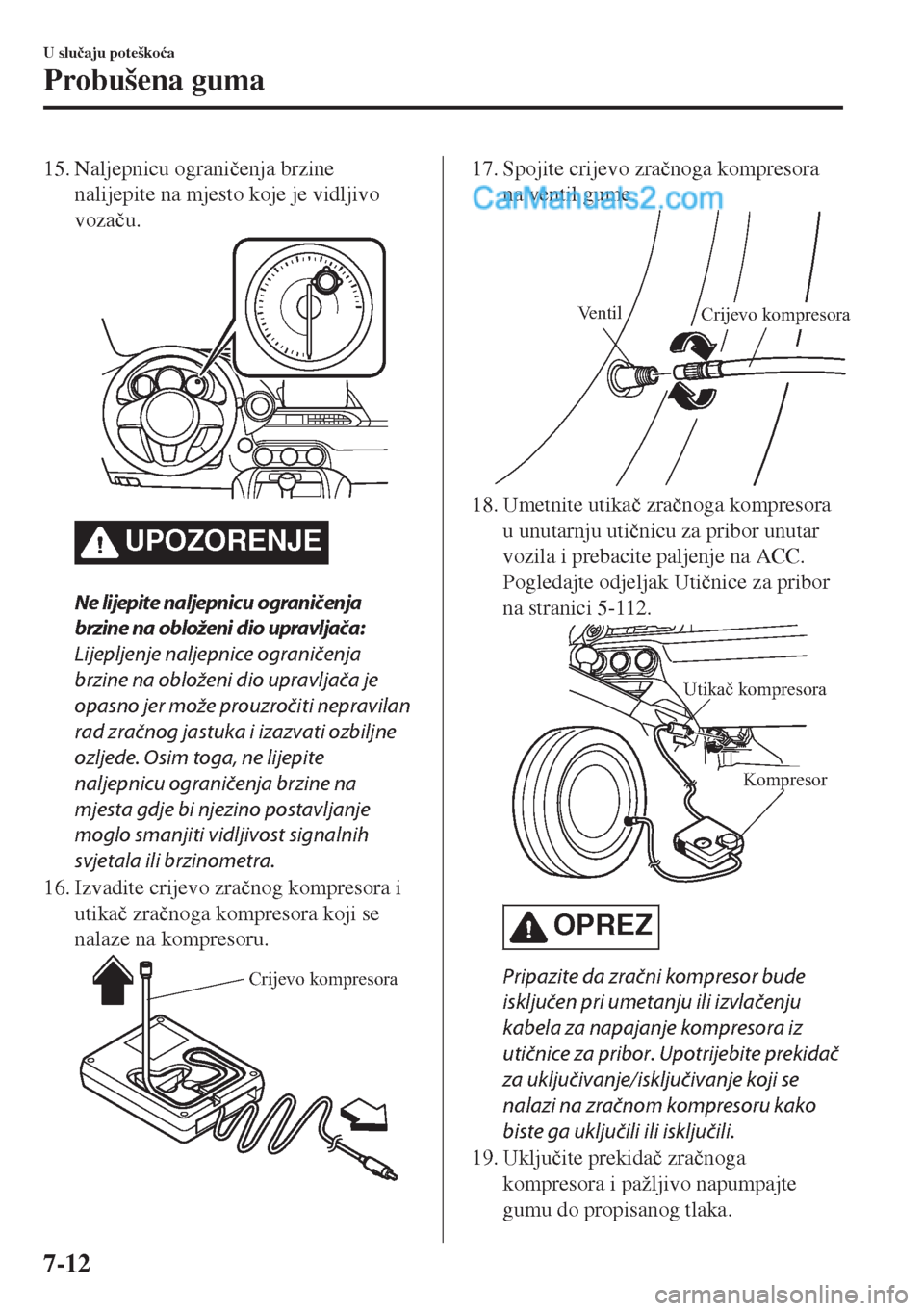

15. Naljepnicu ograni þenja brzine
nalijepite na mjesto koje je vidljivo
voza þu.
UPOZORENJE
Ne lijepite naljepnicu ograničenja
brzine na obloženi dio upravljača:
Lijepljenje naljepnice ograničenja
brzine na obloženi dio upravljača je
opasno jer može prouzročiti nepravilan
rad zračnog jastuka i izazvati ozbiljne
ozljede. Osim toga, ne lijepite
naljepnicu ograničenja brzine na
mjesta gdje bi njezino postavljanje
moglo smanjiti vidljivost signalnih
svjetala ili brzinometra.
16. Izvadite crijevo zra þnog kompresora i
utika þ zra þnoga kompresora koji se
nalaze na kompresoru.
Crijevo kompresora
17. Spojite crijevo zra þnoga kompresora
na ventil gume.
Ventil
Crijevo kompresora
18. Umetnite utika þ zra þnoga kompresora
u unutarnju uti þnicu za pribor unutar
vozila i prebacite paljenje na ACC.
Pogledajte odjeljak Uti þnice za pribor
na stranici 5-112.
Kompresor
Utikač kompresora
OPREZ
Pripazite da zračni kompresor bude
isključen pri umetanju ili izvlačenju
kabela za napajanje kompresora iz
utičnice za pribor. Upotrijebite prekidač
za uključivanje/isključivanje koji se
nalazi na zračnom kompresoru kako
biste ga uključili ili isključili.
19. Uklju þite prekida þ zra þnoga
kompresora i pažljivo napumpajte
gumu do propisanog tlaka.
U slu þaju poteško üa
Probušena guma
7-12
Page 465 of 579

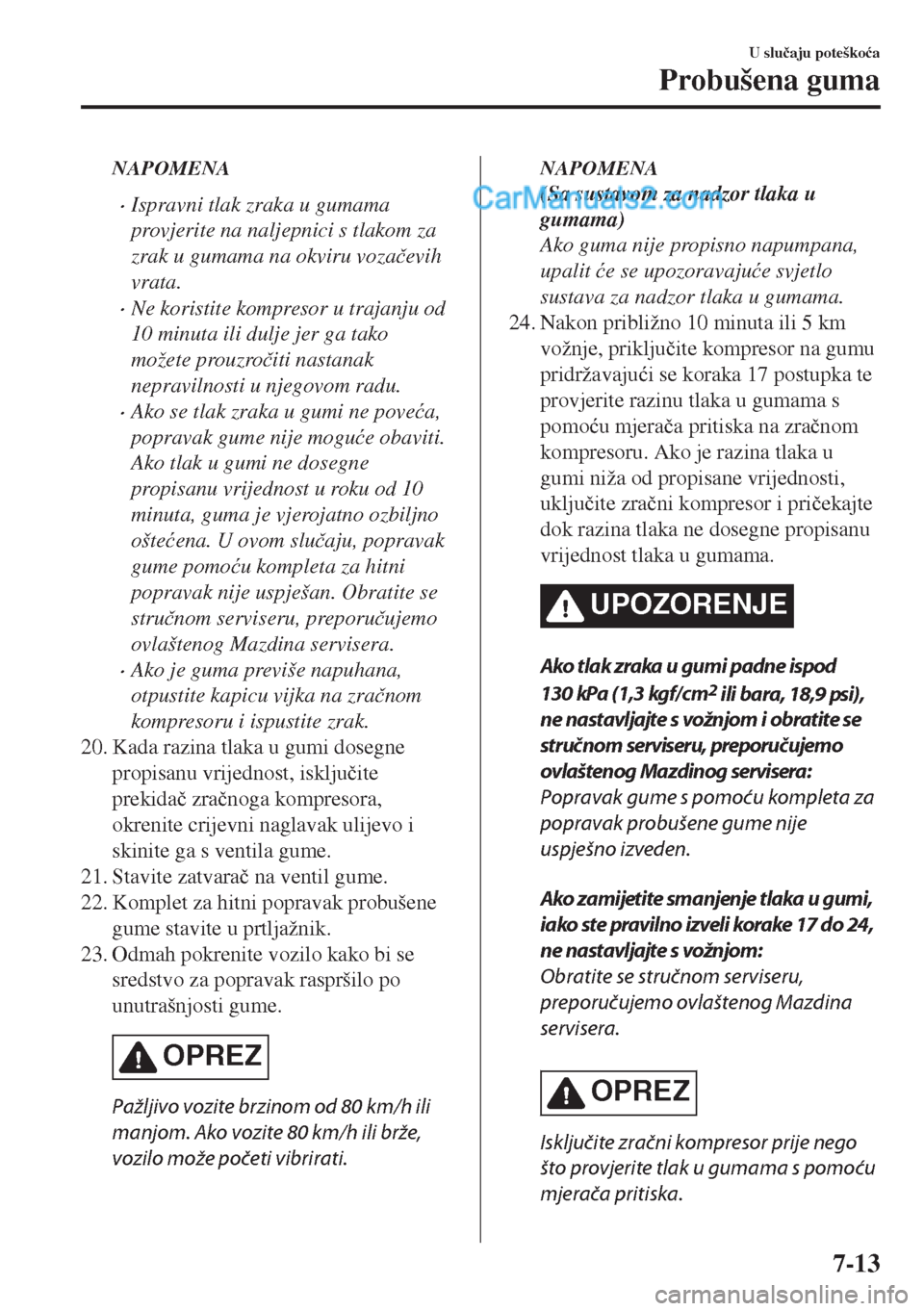

NAPOMENA
•Ispravni tlak zraka u gumama
provjerite na naljepnici s tlakom za
zrak u gumama na okviru voza þevih
vrata.
•Ne koristite kompresor u trajanju od
10 minuta ili dulje jer ga tako
možete prouzro þiti nastanak
nepravilnosti u njegovom radu.
•Ako se tlak zraka u gumi ne pove üa,
popravak gume nije mogu üe obaviti.
Ako tlak u gumi ne dosegne
propisanu vrijednost u roku od 10
minuta, guma je vjerojatno ozbiljno
ošte üena. U ovom slu þaju, popravak
gume pomo üu kompleta za hitni
popravak nije uspješan. Obratite se
stru þnom serviseru, preporu þujemo
ovlaštenog Mazdina servisera.
•Ako je guma previše napuhana,
otpustite kapicu vijka na zra þnom
kompresoru i ispustite zrak.
20. Kada razina tlaka u gumi dosegne
propisanu vrijednost, isklju þite
prekida þ zra þnoga kompresora,
okrenite crijevni naglavak ulijevo i
skinite ga s ventila gume.
21. Stavite zatvara þ na ventil gume.
22. Komplet za hitni popravak probušene
gume stavite u prtljažnik.
23. Odmah pokrenite vozilo kako bi se
sredstvo za popravak raspršilo po
unutrašnjosti gume.
OPREZ
Pažljivo vozite brzinom od 80 km/h ili
manjom. Ako vozite 80 km/h ili brže,
vozilo može početi vibrirati.
NAPOMENA
(Sa sustavom za nadzor tlaka u
gumama)
Ako guma nije propisno napumpana,
upalit üe se upozoravaju üe svjetlo
sustava za nadzor tlaka u gumama.
24. Nakon približno 10 minuta ili 5 km
vožnje, priklju þite kompresor na gumu
pridržavaju üi se koraka 17 postupka te
provjerite razinu tlaka u gumama s
pomo üu mjera þa pritiska na zra þnom
kompresoru. Ako je razina tlaka u
gumi niža od propisane vrijednosti,
uklju þite zra þni kompresor i pri þekajte
dok razina tlaka ne dosegne propisanu
vrijednost tlaka u gumama.
UPOZORENJE
Ako tlak zraka u gumi padne ispod
130 kPa (1,3 kgf/cm
2 ili bara, 18,9 psi),
ne nastavljajte s vožnjom i obratite se
stručnom serviseru, preporučujemo
ovlaštenog Mazdinog servisera:
Popravak gume s pomoću kompleta za
popravak probušene gume nije
uspješno izveden.
Ako zamijetite smanjenje tlaka u gumi,
iako ste pravilno izveli korake 17 do 24,
ne nastavljajte s vožnjom:
Obratite se stručnom serviseru,
preporučujemo ovlaštenog Mazdina
servisera.
OPREZ
Isključite zračni kompresor prije nego
što provjerite tlak u gumama s pomoću
mjerača pritiska.
U slu þaju poteško üa
Probušena guma
7-13
Page 466 of 579

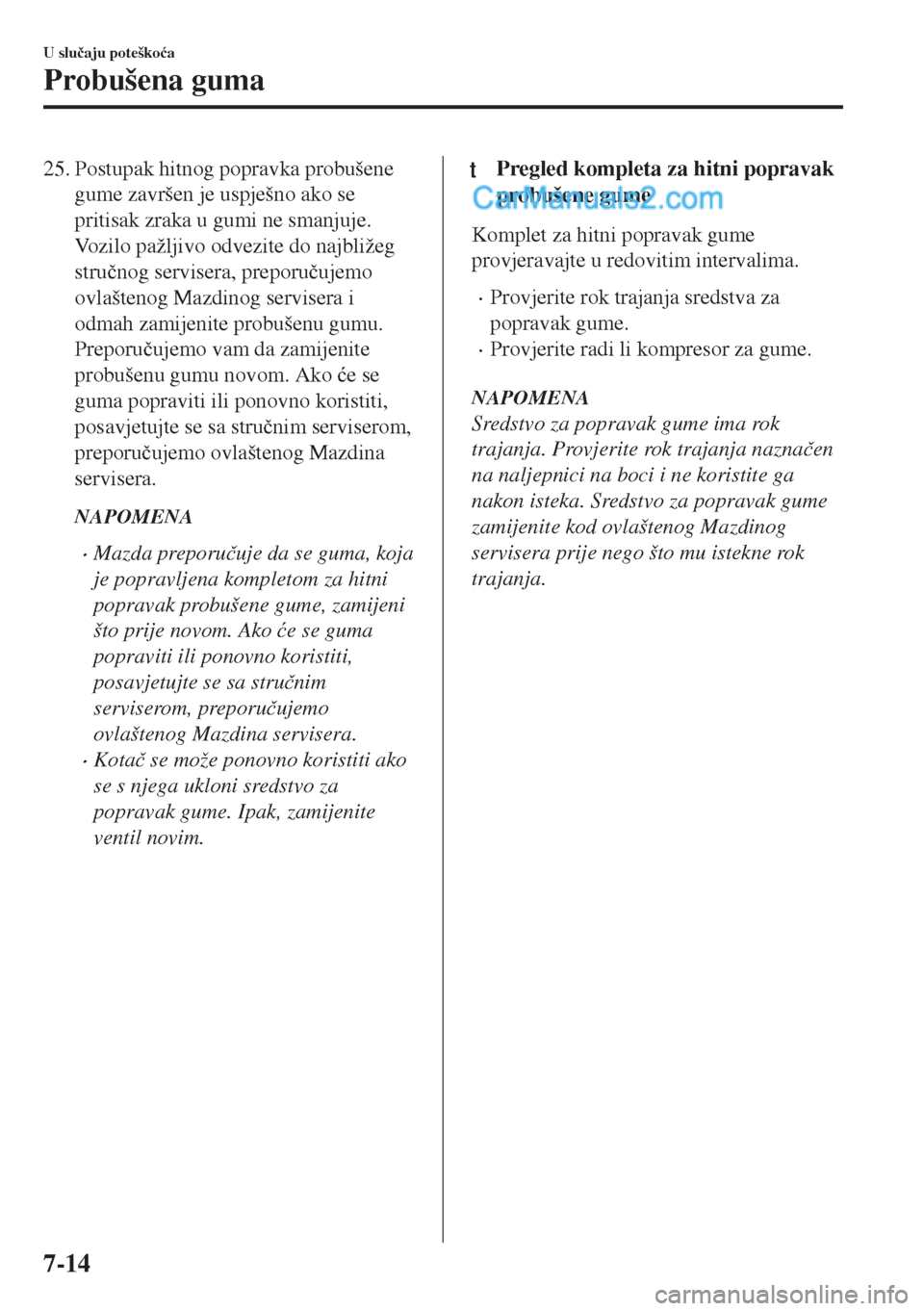

25. Postupak hitnog popravka probušene
gume završen je uspješno ako se
pritisak zraka u gumi ne smanjuje.
Vozilo pažljivo odvezite do najbližeg
stru þnog servisera, preporu þujemo
ovlaštenog Mazdinog servisera i
odmah zamijenite probušenu gumu.
Preporu þujemo vam da zamijenite
probušenu gumu novom. Ako üe se
guma popraviti ili ponovno koristiti,
posavjetujte se sa stru þnim serviserom,
preporu þujemo ovlaštenog Mazdina
servisera.
NAPOMENA
•Mazda preporu þuje da se guma, koja
je popravljena kompletom za hitni
popravak probušene gume, zamijeni
što prije novom. Ako üe se guma
popraviti ili ponovno koristiti,
posavjetujte se sa stru þnim
serviserom, preporu þujemo
ovlaštenog Mazdina servisera.
•Kota þ se može ponovno koristiti ako
se s njega ukloni sredstvo za
popravak gume. Ipak, zamijenite
ventil novim.
tPregled kompleta za hitni popravak
probušene gume
Komplet za hitni popravak gume
provjeravajte u redovitim intervalima.
•Provjerite rok trajanja sredstva za
popravak gume.
•Provjerite radi li kompresor za gume.
NAPOMENA
Sredstvo za popravak gume ima rok
trajanja. Provjerite rok trajanja nazna þen
na naljepnici na boci i ne koristite ga
nakon isteka. Sredstvo za popravak gume
zamijenite kod ovlaštenog Mazdinog
servisera prije nego što mu istekne rok
trajanja.
U slu þaju poteško üa
Probušena guma
7-14
Page 467 of 579
Zamjena gume
UPOZORENJE
Obavezno slijedite upute za zamjenu
gume:
Zamjena guma je opasna ako se pravilno
ne napravi. Vozilo može skliznuti s dizalice i
nekoga teško ozlijediti.
Zabranjeno je bilo koji dio tijela stavljati
ispod vozila koje je podignuto dizalicom.
Ne dopustite nikome da ulazi u vozilo koje
se oslanja samo na dizalicu:
Opasno je dopustiti osobi ostanak u vozilu
koje se oslanja samo na dizalicu. Osoba u
vozilu može izazvati pad vozila, a to može
dovesti do teških ozljeda.
NAPOMENA
Prije korištenja uvjerite se je li dizalica
dobro podmazana.
1. Parkirajte na tvrdu, ravnu površinu
koja nije prometna i aktivirajte
parkirnu ko þnicu.
2. Vozilo s automatskim prijenosom
stavite u položaj za parkiranje (P), a
ru þni prijenos u položaj za vožnju
unazad (R) ili 1 te ugasite motor.
3. Upalite sva þetiri pokaziva þa smjera.
4. Neka svi iza ÿu iz vozila i udalje se od
njega i od prometa.
5. Uklonite dizalicu i alat (stranica 7-6).
6. Blokirajte kota þ dijagonalno sa
suprotne strane od gume koju treba
zamijeniti. Prilikom blokiranja kota þa,
stavite blokadu za gumu ispred i iza
gume.
NAPOMENA
Prilikom blokiranja gume, koristite
kamenje ili panjeve odgovaraju üe
veli þine, ako je to mogu üe, kako biste
držali gumu na mjestu.
ttSkidanje gume
UPOZORENJE
Pri podizanju vozila uvijek prebacite ručicu
mjenjača u prvi stupanj prijenosa ili
položaj R (vozilo s ručnim prijenosom) ili
prebacite ručicu za promjenu stupnja
prijenosa u položaj P (vozilo s automatski
prijenosom), primijenite parkirnu kočnicu i
postavite blokove za kotače dijagonalno
suprotno od dizalice:
Zamjena gume bez upotrebe blokova za
kotače je opasna jer bi se vozilo moglo
pomaknuti i pasti s dizalice čak i ako je
ručica mjenjača u prvom stupnju prijenosa
ili položaju R ili ako je ručica za promjenu
stupnja prijenosa u položaju P, što bi
moglo prouzročiti nesreću.
U slu þaju poteško üa
Probušena guma
7-15
Page 468 of 579

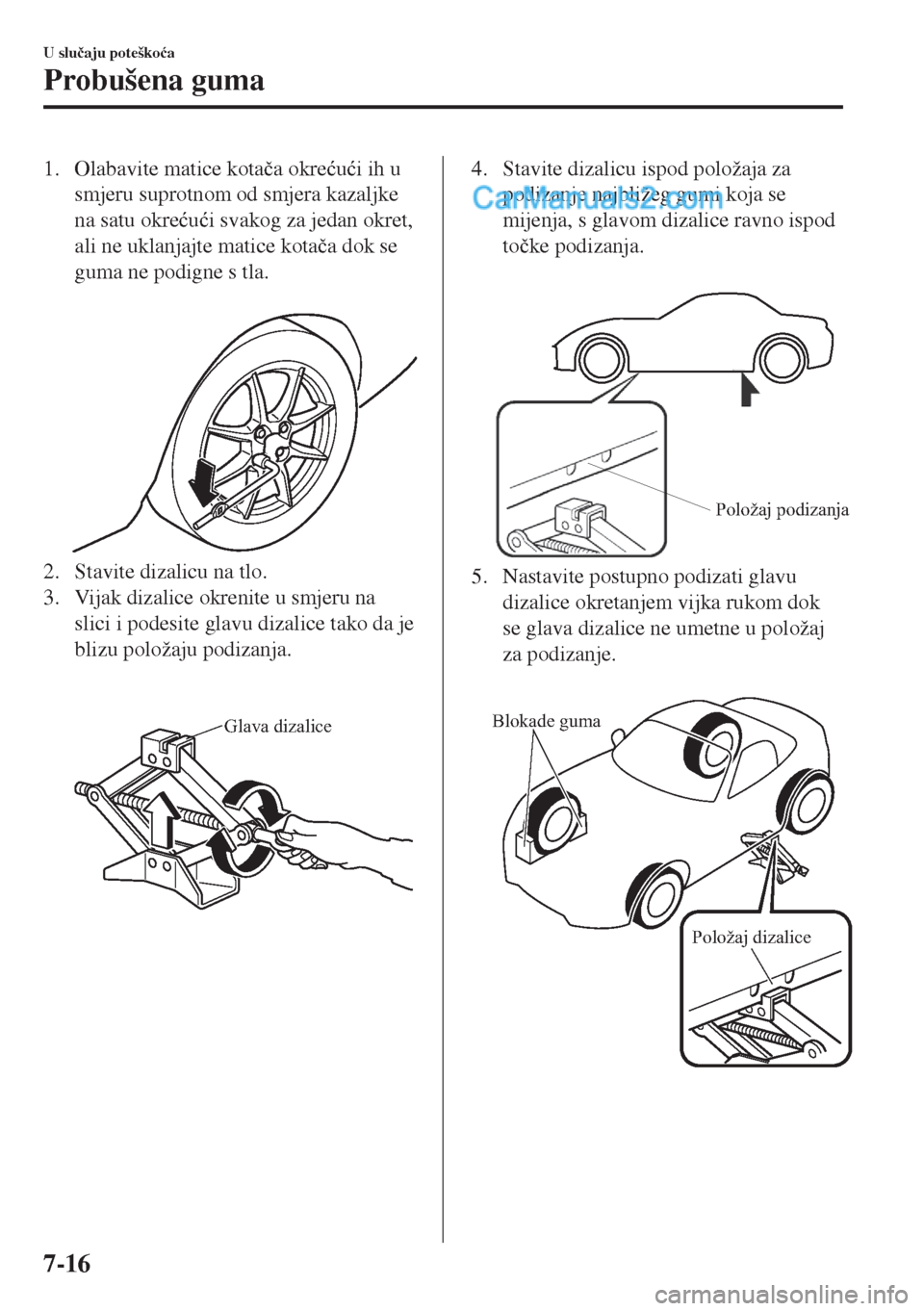

1. Olabavite matice kota þa okre üu üi ih u
smjeru suprotnom od smjera kazaljke
na satu okre üu üi svakog za jedan okret,
ali ne uklanjajte matice kota þa dok se
guma ne podigne s tla.
2. Stavite dizalicu na tlo.
3. Vijak dizalice okrenite u smjeru na
slici i podesite glavu dizalice tako da je
blizu položaju podizanja.
Glava dizalice
4. Stavite dizalicu ispod položaja za
podizanje najbližeg gumi koja se
mijenja, s glavom dizalice ravno ispod
to þke podizanja.
Položaj podizanja
5. Nastavite postupno podizati glavu
dizalice okretanjem vijka rukom dok
se glava dizalice ne umetne u položaj
za podizanje.
Blokade guma
Položaj dizalice
U slu þaju poteško üa
Probušena guma
7-16
Page 469 of 579

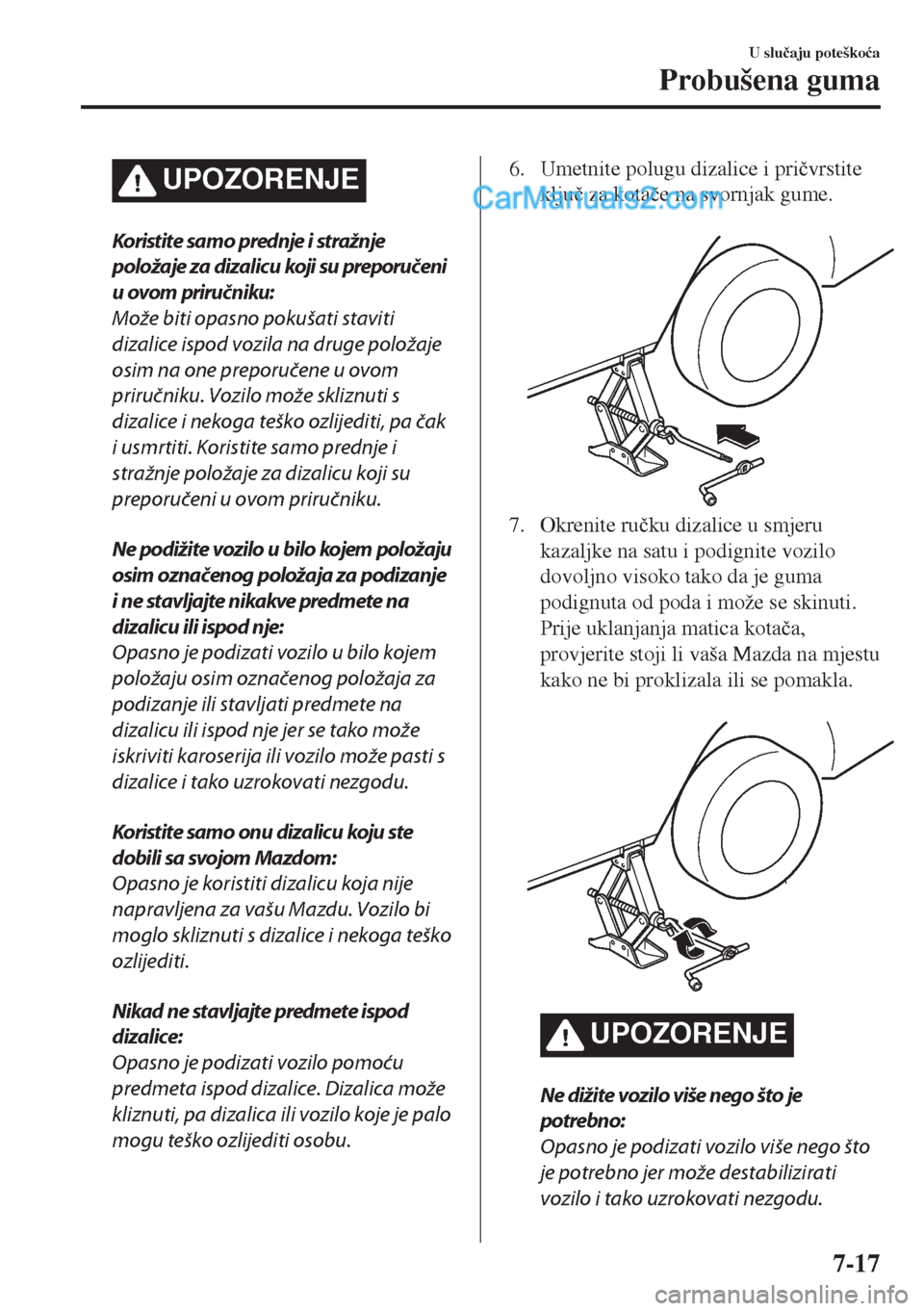

UPOZORENJE
Koristite samo prednje i stražnje
položaje za dizalicu koji su preporučeni
u ovom priručniku:
Može biti opasno pokušati staviti
dizalice ispod vozila na druge položaje
osim na one preporučene u ovom
priručniku. Vozilo može skliznuti s
dizalice i nekoga teško ozlijediti, pa čak
i usmrtiti. Koristite samo prednje i
stražnje položaje za dizalicu koji su
preporučeni u ovom priručniku.
Ne podižite vozilo u bilo kojem položaju
osim označenog položaja za podizanje
i ne stavljajte nikakve predmete na
dizalicu ili ispod nje:
Opasno je podizati vozilo u bilo kojem
položaju osim označenog položaja za
podizanje ili stavljati predmete na
dizalicu ili ispod nje jer se tako može
iskriviti karoserija ili vozilo može pasti s
dizalice i tako uzrokovati nezgodu.
Koristite samo onu dizalicu koju ste
dobili sa svojom Mazdom:
Opasno je koristiti dizalicu koja nije
napravljena za vašu Mazdu. Vozilo bi
moglo skliznuti s dizalice i nekoga teško
ozlijediti.
Nikad ne stavljajte predmete ispod
dizalice:
Opasno je podizati vozilo pomoću
predmeta ispod dizalice. Dizalica može
kliznuti, pa dizalica ili vozilo koje je palo
mogu teško ozlijediti osobu.
6. Umetnite polugu dizalice i pri þvrstite
klju þ za kota þe na svornjak gume.
7. Okrenite ru þku dizalice u smjeru
kazaljke na satu i podignite vozilo
dovoljno visoko tako da je guma
podignuta od poda i može se skinuti.
Prije uklanjanja matica kota þa,
provjerite stoji li vaša Mazda na mjestu
kako ne bi proklizala ili se pomakla.
UPOZORENJE
Ne dižite vozilo više nego što je
potrebno:
Opasno je podizati vozilo više nego što
je potrebno jer može destabilizirati
vozilo i tako uzrokovati nezgodu.
U slu þaju poteško üa
Probušena guma
7-17
Page 470 of 579

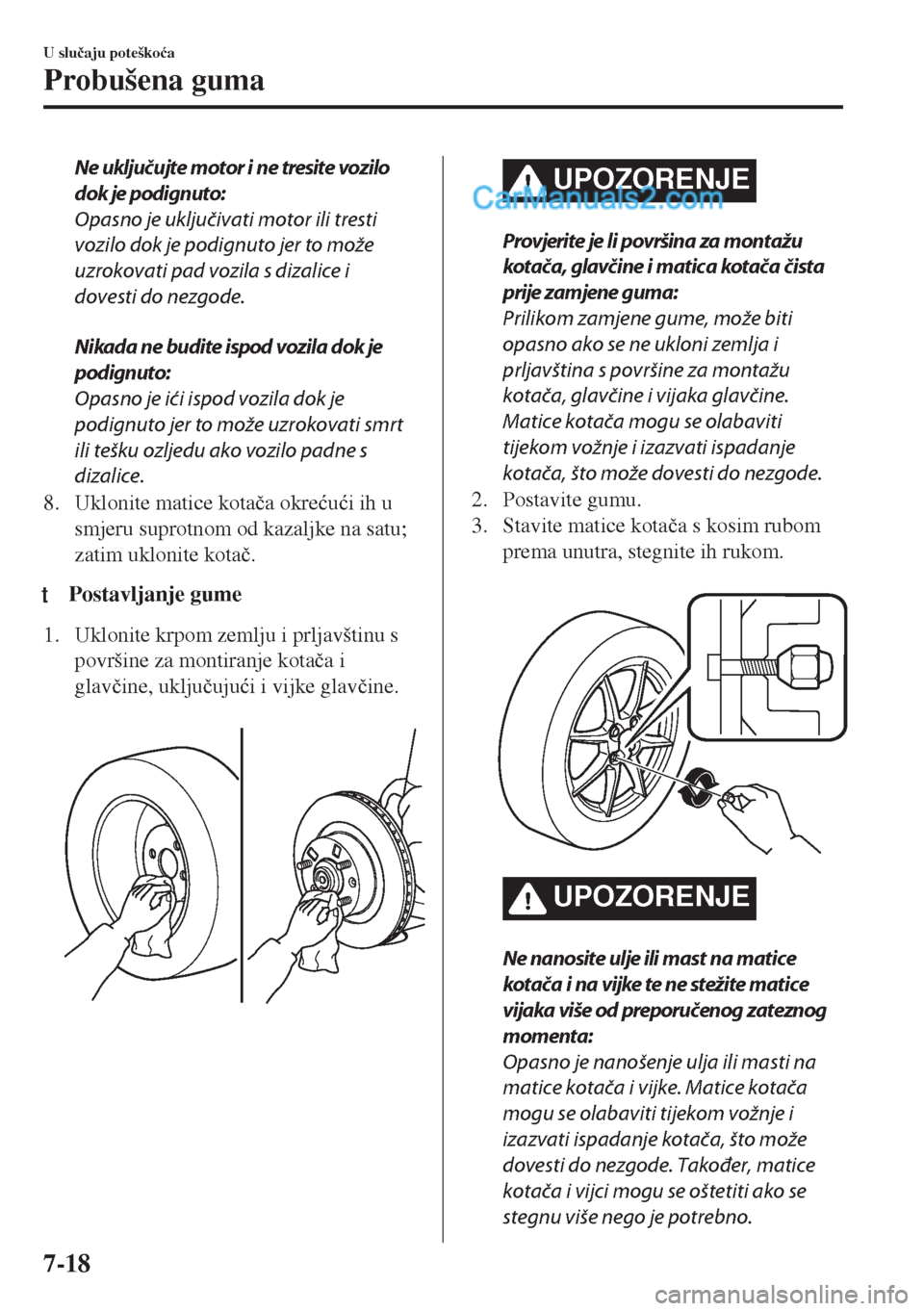

Ne uključujte motor i ne tresite vozilo
dok je podignuto:
Opasno je uključivati motor ili tresti
vozilo dok je podignuto jer to može
uzrokovati pad vozila s dizalice i
dovesti do nezgode.
Nikada ne budite ispod vozila dok je
podignuto:
Opasno je ići ispod vozila dok je
podignuto jer to može uzrokovati smrt
ili tešku ozljedu ako vozilo padne s
dizalice.
8. Uklonite matice kota þa okre üu üi ih u
smjeru suprotnom od kazaljke na satu;
zatim uklonite kota þ.
tPostavljanje gume
1. Uklonite krpom zemlju i prljavštinu s
površine za montiranje kota þa i
glav þine, uklju þuju üi i vijke glav þine.
UPOZORENJE
Provjerite je li površina za montažu
kotača, glavčine i matica kotača čista
prije zamjene guma:
Prilikom zamjene gume, može biti
opasno ako se ne ukloni zemlja i
prljavština s površine za montažu
kotača, glavčine i vijaka glavčine.
Matice kotača mogu se olabaviti
tijekom vožnje i izazvati ispadanje
kotača, što može dovesti do nezgode.
2. Postavite gumu.
3. Stavite matice kota þa s kosim rubom
prema unutra, stegnite ih rukom.
UPOZORENJE
Ne nanosite ulje ili mast na matice
kotača i na vijke te ne stežite matice
vijaka više od preporučenog zateznog
momenta:
Opasno je nanošenje ulja ili masti na
matice kotača i vijke. Matice kotača
mogu se olabaviti tijekom vožnje i
izazvati ispadanje kotača, što može
dovesti do nezgode. Također, matice
kotača i vijci mogu se oštetiti ako se
stegnu više nego je potrebno.
U slu þaju poteško üa
Probušena guma
7-18
