MERKNAD
Fartsgrenseskilt (inklusive underskilt)
•Fartsgrenseskiltet vises når bilens hastighet er 1 km/t eller raskere og når ett av følgende
vilkår innfris.
•Foroversensorkameraet (FSC) gjenkjenner et fartsgrenseskilt som gjeldende for din bil
og bilen kjører forbi det.
•Fartsgrenseskiltet som er lagret i navigasjonssystemet leses av (hvis
foroversensorkameraet (FSC) ikke gjenkjenner et fartsgrenseskilt).
•Skilt med fartsgrense ved dårlig vær vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 1 km/t eller høyere.
•Foroversensorkameraet (FSC) gjenkjenner et skilt med fartsgrense ved dårlig vær som
gjeldende for din bil og bilen kjører forbi det.
•Fartsgrensen ved dårlig vær som står på skiltet er lavere enn fartsgrensen på skiltet
som vises i øyeblikket.
•Vindusviskerne brukes.
•I følgende tilfeller stopper visning av fartsgrenseskilt.
•Foroversensorkameraet (FSC) gjenkjenner fartsgrenseskiltet og bilen kjøres en viss
distanse etter at skiltet er passert.
•Hver sensor fastslår at bilen har endret kjøreretning. (Visning av et fartsgrenseskilt
stopper ikke hvis bilen skifter kjørefelt mens det vises et underskilt der det står
“SONE”.)
•Foroversensorkameraet (FSC) gjenkjenner et nytt fartsgrenseskilt som er annerledes
enn det forrige (viser det nye fartsgrenseskiltet).
•Fartsgrenseskiltet som er lagret i navigasjonssystemet avleses ikke før etter en viss tid
(hvis foroversensorkameraet (FSC) ikke gjenkjenner fartsgrenseskiltet, vises
fartsgrenseskiltet som er lagret i navigasjonssystemet).
•Bilens hastighet er 30 km/t eller mer over den viste fartsgrensen etter en viss tid etter at
fartsgrenseskiltet ble vist. (Med unntak av når det er informasjon om fartsgrenseskiltet i
navigasjonssystemet)
Innkjøring forbudt-skilt
•Innkjøring forbudt-skilt vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 80 km/t eller saktere.
•Foroversensorkameraet (FSC) gjenkjenner et innkjøring forbudt-skilt som gjeldende for
din bil og bilen kjører forbi det.
•Når foroversensorkameraet (FSC) har registrert innkjøring forbudt-skiltet og det er gått
en viss tid etter at bilen har passert skiltet, blir ikke innkjøring forbudt-skiltet lenger vist.
Under kjøring
i-ACTIVSENSE
4-109

Kjøre forbi forbudsskilt
•Forbikjøring forbudt-skilt vises når alle følgende vilkår innfris.
•Bilens hastighet er rundt 1 km/t eller høyere.
•Foroversensorkameraet (FSC) gjenkjenner et forbikjøring forbudt-skilt som gjeldende
for din bil og bilen kjører forbi det.
•I følgende tilfeller stopper visning av forbikjøring forbudt-skilt.
•Foroversensorkameraet (FSC) gjenkjenner forbikjøring forbudt-skiltet og bilen kjøres
en viss distanse etter at skiltet er passert.
•Du har skiftet kjørefelt.
WHastighetsadvarsel
Hvis bilhastigheten er høyere enn fartsgrensen på skiltet som vises i
multiinformasjonsdisplayet, blinker området rundt fartsgrenseskiltet gult 3 ganger og
samtidig høres varsellyden 3 ganger. Hvis bilhastigheten fortsetter å være høyere enn det
fartsgrensen på skiltet som vises, slutter indikatoren å blinke, men fortsetter å lyse.
Kontroller de omliggende forholdene og juster bilens hastighet til fartsgrensen, for eksempel
ved å trykke på bremsepedalen.
Mens 100 km/t vises 80 km/t vises
InstrumentpanelInstrumentpanel
Bilen kjøres i en hastighet av 90 km/t
Hastighetsadvarselen er opprinnelig utkoplet. Hvis du ønsker å aktivere
hastighetsadvarselen, må du endre innstillingen i Persontilpasningsfunksjoner. I tillegg
varierer varslingsmønsteret og tidspunktet for aktivering av advarselen med innstillingene.
Se Persontilpasningsfunksjoner på side 9-10.
Under kjøring
i-ACTIVSENSE
4-110

Varslingsmønster
•Av: Hastighetsadvarselen er ikke aktivert.
•Visuelt: Området rundt fartsgrenseskiltet som vises på displayet blinker gult 3 ganger.
Hvis bilens hastighet fortsetter å være over fartsgrensen på skiltet som vises, slutter
indikasjonen å blinke og lyser kontinuerlig.
•Lyd og visuelt: Området rundt fartsgrenseskiltet som vises på displayet blinker gult 3
ganger og samtidig høres varsellyden 3 ganger. Hvis bilhastigheten fortsetter å være
høyere enn det fartsgrensen på skiltet som vises, slutter indikatoren å blinke, men
fortsetter å lyse.
Tidspunkt for aktivering av advarsel
• 0: Hvis bilhastigheten er større enn fartsgrensen på skiltet som vises på displayet,
aktiveres advarselen om for høy fart.
• 5: Hvis bilhastigheten er 5 km/t høyere enn fartsgrensen på skiltet som vises på
displayet, aktiveres advarselen om for høy fart.
• 10: Hvis bilhastigheten er 10 km/t høyere enn fartsgrensen på skiltet som vises på
displayet, aktiveres advarselen om for høy fart.
MERKNAD
•I følgende tilfeller slutter hastighetsadvarselen å virke.
•Bilens hastighet er under fartsgrensen på skiltet som vises. (Hvis aktiveringstidspunktet
for hastighetsadvarselen endret i persontilpasningsfunksjoner, slutter
hastighetsadvarselen å virke når bilens hastighet er under den endrede bilhastigheten.
•Visningen av et fartsgrenseskilt er blitt oppdatert og bilhastigheten er lavere enn den
oppdaterte visningen.
•Visning av fartsgrenseskiltet stopper.
•Advarselindikatoren vises samtidig som varsellyden aktiveres hvis bilens hastighet er over
grensen som står på fartsgrenseskiltet.
Se Varsellyd aktivert på side 7-46.
•TSR kan kjenne igjen et fartsgrenseskilt med underskilt og vise det, men det kan ikke
fastslå hva som står på underskiltet (for eksempel tidsbegrensninger, svingeforbud, slutt
på sone). Derfor aktiveres hastighetsadvarselen når bilens hastighet er over grensen på
skiltet som vises selv om vilkårene som vises på underskiltet ikke gjelder for bilen.
•Hvis foroversensorkameraet (FSC) feilregistrerer den faktiske fartsgrensen på skiltet i en
lavere hastighet, aktiveres hastighetsalarmen selv om bilen kjøres i lovlig hastighet.
Under kjøring
i-ACTIVSENSE
4-111

Oppmerksomhetsvarsel til fører (DAA)*
DAA er et system som registrerer tretthet og redusert oppmerksomhet hos føreren, og som
anbefaler føreren å hvile seg.
Når bilen kjøres innenfor kjørefeltlinjene i omtrent 65 til 140 km/t, beregner DAA hvor trett
føreren er og hvor mye oppmerksomheten er redusert på grunnlag av informasjon from
foroversensorkameraet (FSC) og annen informasjon fra bilen, og anbefaler føreren å hvile
seg, gjennom en indikator på multiinformasjonsdisplayet og en varsellyd.
Bruk DAA på motorveier eller landeveier.
Se Forovervendt sensorkamera (FSC) på side 4-137.
ADVARSEL
Du kan ikke stole blindt på DAA, og må alltid kjøre forsiktig:
DAA registrerer tretthet og redusert oppmerksomhet og anbefaler føreren å hvile seg, men
systemet er ikke designet for å forhindre at bilen endrer kurs. Hvis du setter for mye lit til DAA,
kan det føre til en ulykke. Kjør forsiktig og bruk rattet på riktig måte.
I tillegg kan det hende systemet ikke er i stand til å registrere tretthet og redusert
oppmerksomhet på korrekt måte på grunn av trafikk- og kjøreforholdene. Føreren må hvile
nok til å gjøre det tryggere å kjøre.
Under kjøring
i-ACTIVSENSE
4-112*Noen modeller.

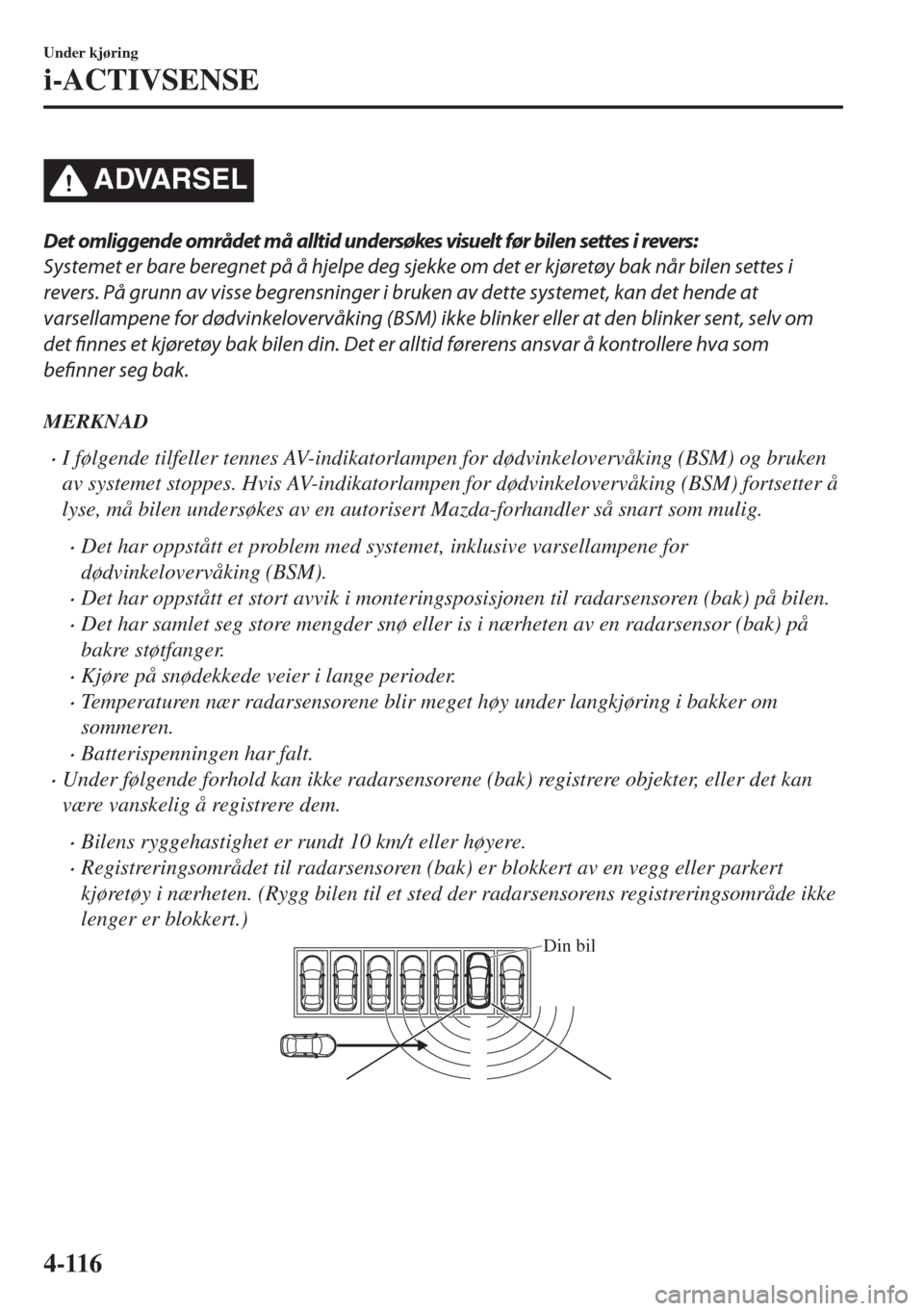

ADVARSEL
Det omliggende området må alltid undersøkes visuelt før bilen settes i revers:
Systemet er bare beregnet på å hjelpe deg sjekke om det er kjøretøy bak når bilen settes i
revers. På grunn av visse begrensninger i bruken av dette systemet, kan det hende at
varsellampene for dødvinkelovervåking (BSM) ikke blinker eller at den blinker sent, selv om
det finnes et kjøretøy bak bilen din. Det er alltid førerens ansvar å kontrollere hva som
befinner seg bak.
MERKNAD
•I følgende tilfeller tennes AV-indikatorlampen for dødvinkelovervåking (BSM) og bruken
av systemet stoppes. Hvis AV-indikatorlampen for dødvinkelovervåking (BSM) fortsetter å
lyse, må bilen undersøkes av en autorisert Mazda-forhandler så snart som mulig.
•Det har oppstått et problem med systemet, inklusive varsellampene for
dødvinkelovervåking (BSM).
•Det har oppstått et stort avvik i monteringsposisjonen til radarsensoren (bak) på bilen.
•Det har samlet seg store mengder snø eller is i nærheten av en radarsensor (bak) på
bakre støtfanger.
•Kjøre på snødekkede veier i lange perioder.
•Temperaturen nær radarsensorene blir meget høy under langkjøring i bakker om
sommeren.
•Batterispenningen har falt.
•Under følgende forhold kan ikke radarsensorene (bak) registrere objekter, eller det kan
være vanskelig å registrere dem.
•Bilens ryggehastighet er rundt 10 km/t eller høyere.
•Registreringsområdet til radarsensoren (bak) er blokkert av en vegg eller parkert
kjøretøy i nærheten. (Rygg bilen til et sted der radarsensorens registreringsområde ikke
lenger er blokkert.)
Din bil
Under kjøring
i-ACTIVSENSE
4-116

•Et kjøretøy nærmer seg direkte bak din bil.
Din bil
•Bilen er parkert i en skråning.
Din bil
•Rett etter at systemet for dødvinkelovervåking (BSM) blir aktivert ved bruk av
persontilpasningsfunksjonen.
•Forstyrrelse av radiobølger fra en radarsensor på en bil som er parkert i nærheten.
•I følgende tilfeller kan det være vanskelig å se at varsellampene for dødvinkelovervåking
(BSM) på sidespeilene lyser eller blinker.
•Det fester seg snø eller is på sidespeilene.
•Dørvinduet er dekket med snø, is eller søle.
•Slå av RCTA-systemet ved trekk av tilhenger eller hvis det er montert tilbehør, som for
eksempel et sykkelstativ bak på bilen. Hvis ikke, blir radiobølgene som sendes av radaren
blokkert, slik at systemet ikke kan fungere som det skal.
Under kjøring
i-ACTIVSENSE
4-117

Avansert smart bremsestøtte for bykjøring (Avansert
SCBS)
*
Avansert SCBS varsler føreren om en mulig kollisjon ved bruk av displayet og en varsellyd
når foroversensorkameraet (FSC) oppdager et forankjørende kjøretøy eller fotgjenger og
fastslår at en kollisjon med dette/denne er uunngåelig når bilen kjøres i en hastighet på
mellom 4 og 80 km/t hvis gjenstanden er et kjøretøy foran og mellom 10 og 80 km/t hvis
gjenstanden er en fotgjenger. I tillegg reduserer systemet skade hvis en kollisjon skjer, ved å
bruke bremsekontrollen (avansert SCBS-brems) når systemet fastslår at en kollisjon er
uunngåelig. I tillegg griper bremsene bestemt og raskt for å hjelpe når føreren trykker inn
bremsepedalen. (Bremseforsterker (avansert SCBS-bremseforsterker))
Forovervendt
sensorkamera (FSC)
ADVARSEL
Du må ikke stole blindt på det avanserte SCBS-systemet:
¾Det avanserte SCBS-systemet er kun beregnet på å redusere skade hvis det oppstår en
kollisjon. Å stole for mye på systemet kan føre til at gasspedalen eller bremsepedalen
trykkes inn utilsiktet, noe som kan føre til en ulykke.
¾Det avanserte SCBS-systemet koples inn som reaksjon på et forankjørende kjøretøy eller en
fotgjenger. Systemet reagerer ikke på hindringer som for eksempel en vegg, kjøretøy med to
hjul eller dyr.
FORSIKTIG
I følgende tilfeller bør du slå av systemet for å forhindre feilhandling:
Under kjøring
i-ACTIVSENSE
4-124*Noen modeller.

Smart bremsestøtte for bykjøring [Forover] (SCBS F)*
SCBS F varsler føreren om en mulig kollisjon ved bruk av en indikator på displayet og en
varsellyd når foroversensorkameraet (FSC) oppdager et forankjørende kjøretøy og fastslår at
en kollisjon med dette er uunngåelig når bilen kjøres i en hastighet på mellom 4 og 80 km/t.
I tillegg reduserer systemet skade hvis en kollisjon skjer, ved å bruke bremsekontrollen
(smart bremsestøtte for bykjøring (SCBS)-brems) når systemet fastslår at en kollisjon er
uunngåelig mens bilen kjøres i en hastighet på mellom 4 og 30 km/t. Det kan også være
mulig å unngå en kollisjon hvis den relative hastigheten mellom din bil og kjøretøyet foran
deg er under 20 km/t. I tillegg, når føreren trykker inn bremsepedalen mens systemet er i
driftsområdet fra omtrent 4 til 30 km/t, koples bremsene kraftig og raskt inn for å hjelpe.
(Bremseforsterker (smart bremsestøtte for bykjøring (SCBS)-bremseforsterker))
Forovervendt
sensorkamera (FSC)
ADVARSEL
Du må ikke stole blindt på SCBS F-systemet:
¾SCBS-systemet er kun beregnet på å redusere skade hvis det oppstår en kollisjon. Å stole for
mye på systemet kan føre til at gasspedalen eller bremsepedalen trykkes inn utilsiktet, noe
som kan føre til en ulykke.
¾SCBS F er et system som fungerer som en reaksjon på en bil foran. Systemet er ikke
nødvendigvis i stand til å registrere eller reagere på tohjulinger eller fotgjengere.
Under kjøring
i-ACTIVSENSE
4-128*Noen modeller.

•I følgende tilfeller kan foroversensorkameraet (FSC) bestemme at det er et kjøretøy foran,
og dette kan kople inn SCBS F.
•Gjenstander på veien ved inngangen til en sving.
•Kjøretøy passerer i motsatt fil i en sving.
•Metallgjenstander, ujevnheter eller fremstrikkende gjenstander i veien.
•Ved passering av en bomstasjon.
•Ved kjøring gjennom lave porter, smale porter, bilvaskautomater eller tunneler.
•Hvis du plutselig kommer nærme et kjøretøy foran.
•Kjøretøyer med to hjul, fotgjengere, dyr eller trær.
•Bilen kjøres med dekk som har betydelig slitasje.
•(Manuell girkasse)
Hvis bilen stanses av smart bremsestøtte for bykjøring (SCBS) og clutchpedalen ikke er
trykket inn, stanser motoren.
Under kjøring
i-ACTIVSENSE
4-130

Smart bremsestøtte for bykjøring [Rygge] (SCBS R)*
SCBS R er et system som er designet til å redusere skade ved en kollisjon ved å aktivere
bremsekontrollen (SCBS-brems) når systemets ultrasoniske sensorer registrerer en hindring
bak bilen mens du kjører i en hastighet på 2 til 8 km/t, og systemet bestemmer at en
kollisjon ikke kan unngås.
ReversUltrasonisk sensor (bak)
ADVARSEL
Du må ikke stole blindt på SCBS R-systemet:
¾SCBS R-systemet er kun beregnet på å redusere skade hvis det oppstår en kollisjon. Å stole
for mye på systemet kan føre til at gasspedalen eller bremsepedalen trykkes inn utilsiktet,
noe som kan føre til en ulykke.
¾Ta følgende forholdsregler for å sikre at SCBS R fungerer som det skal.
¾Det må ikke settes noe klistremerke på en ultrasonisk sensor (bak) (det gjelder også
gjennomsiktige klistremerker). Ellers kan det hende den ultrasoniske sensoren (bak) ikke
er i stand til å registrere kjøretøyer eller hindringer, noe som kan føre til en ulykke.
¾Ultrasoniske sensorer (bak) må ikke demonteres.
¾Hvis det oppstår synlige sprekker eller skade forårsaket av steinsprut rundt den
ultrasonisk sensoren (bak), må du slutte å bruke SCBS R-systemet umiddelbart og få bilen
kontrollert av et verksted – vi anbefaler et autorisert Mazda-verksted. Hvis bilen fortsatt
blir kjørt med sprekker eller riper rundt en ultrasonisk sensor, kan systemet virke når det
ikke er behov for det og forårsake en uventet ulykke.
Se Stanse bruk av det smarte bremsestøttesystemet for bykjøring [Rygge] (SCBS R) på side
4-136.
¾Ta kontakt med et verksted – vi anbefaler et autorisert Mazda-verksted – for skifte av
bakstøtfanger.
Opphenget må ikke modifiseres:
Hvis bilens høyde eller helning blir endret, kan det hende SCBS R-systemet ikke vil fungere som
det skal fordi det ikke kan registrere hindringer på riktig måte.
Under kjøring
i-ACTIVSENSE
*Noen modeller.4-133
