Page 181 of 650
4–29
Cuando conduce
Grupo de instrumentos y pantalla

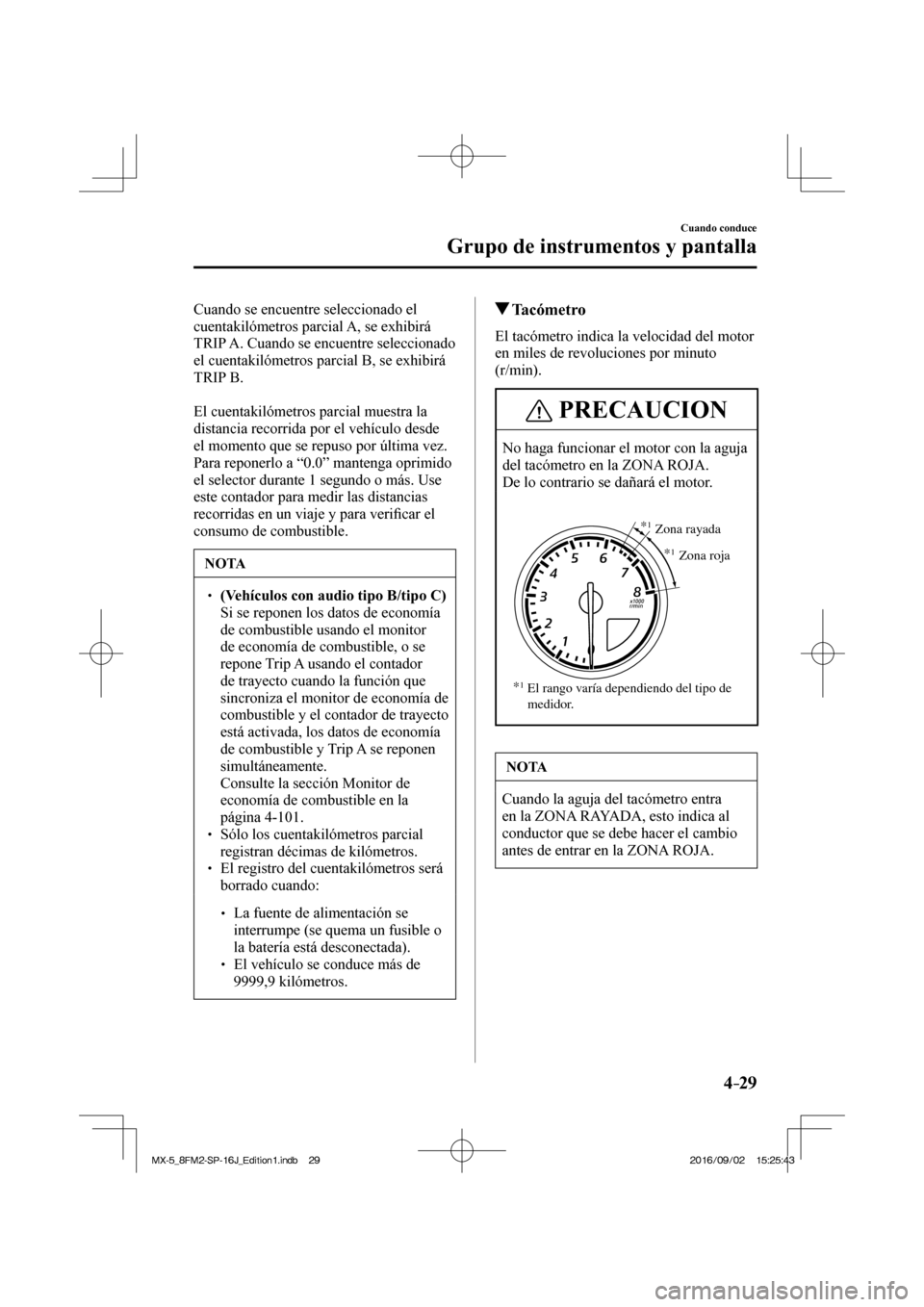

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre seleccionado
el cuentakilómetros parcial B, se exhibirá
TRIP B.
El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde
el momento que se repuso por última vez.
Para reponerlo a “0.0” mantenga oprimido
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para veri ¿ car el
consumo de combustible.
NOTA
(Vehículos con audio tipo B/tipo C) Si se reponen los datos de economía
de combustible usando el monitor
de economía de combustible, o se
repone Trip A usando el contador
de trayecto cuando la función que
sincroniza el monitor de economía de
combustible y el contador de trayecto
está activada, los datos de economía
de combustible y Trip A se reponen
simultáneamente.
Consulte la sección Monitor de
economía de combustible en la
página 4-101 .
Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
El registro del cuentakilómetros será
borrado cuando:
La fuente de alimentación se
interrumpe (se quema un fusible o
la batería está desconectada).
El vehículo se conduce más de
9999,9 kilómetros.
Tacómetro
El tacómetro indica la velocidad del motor
en miles de revoluciones por minuto
(r/min).
PRECAUCION
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.
* 1 El rango varía dependiendo del tipo de
medidor.*
1 Zona rayada
*
1 Zona roja
NOTA
Cuando la aguja del tacómetro entra
en la ZONA RAYADA, esto indica al
conductor que se debe hacer el cambio
antes de entrar en la ZONA ROJA.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 182 of 650
4–30
Cuando conduce
Grupo de instrumentos y pantalla

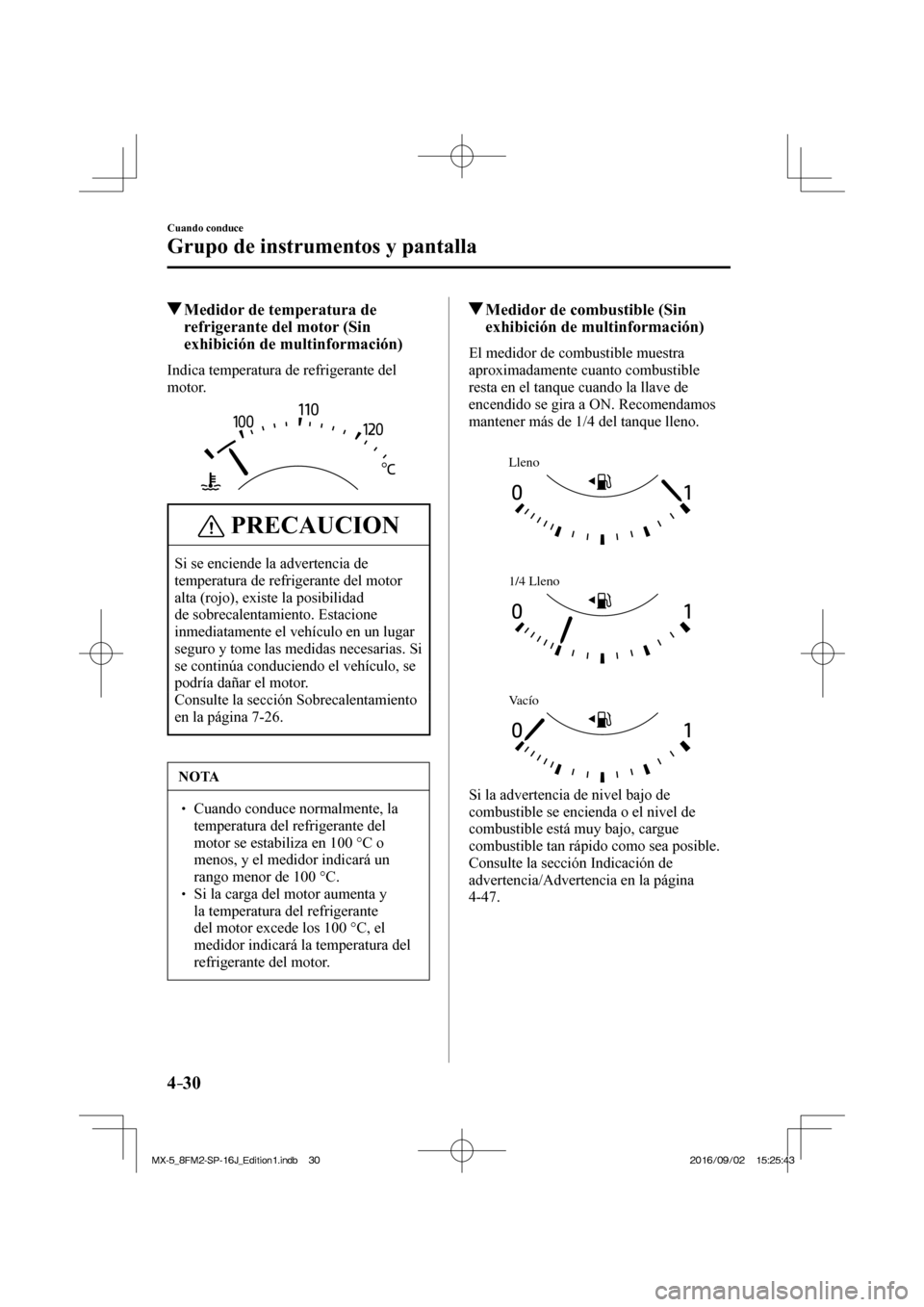

Medidor de temperatura de
refrigerante del motor (Sin
exhibición de multinformación)
Indica temperatura de refrigerante del
motor.
PRECAUCION
Si se enciende la advertencia de
temperatura de refrigerante del motor
alta (rojo), existe la posibilidad
de sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y tome las medidas necesarias. Si
se continúa conduciendo el vehículo, se
podría dañar el motor.
Consulte la sección Sobrecalentamiento
en la página 7-26 .
NOTA
Cuando conduce normalmente, la
temperatura del refrigerante del
motor se estabiliza en 100 °C o
menos, y el medidor indicará un
rango menor de 100 °C.
Si la carga del motor aumenta y
la temperatura del refrigerante
del motor excede los 100 °C, el
medidor indicará la temperatura del
refrigerante del motor.
Medidor de combustible (Sin
exhibición de multinformación)
El medidor de combustible muestra
aproximadamente cuanto combustible
resta en el tanque cuando la llave de
encendido se gira a ON. Recomendamos
mantener más de 1/4 del tanque lleno.
Lleno
1/4 Lleno
Vacío
Si la advertencia de nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Indicación de
advertencia/Advertencia en la página
4-47 .
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 183 of 650
4–31
Cuando conduce
Grupo de instrumentos y pantalla

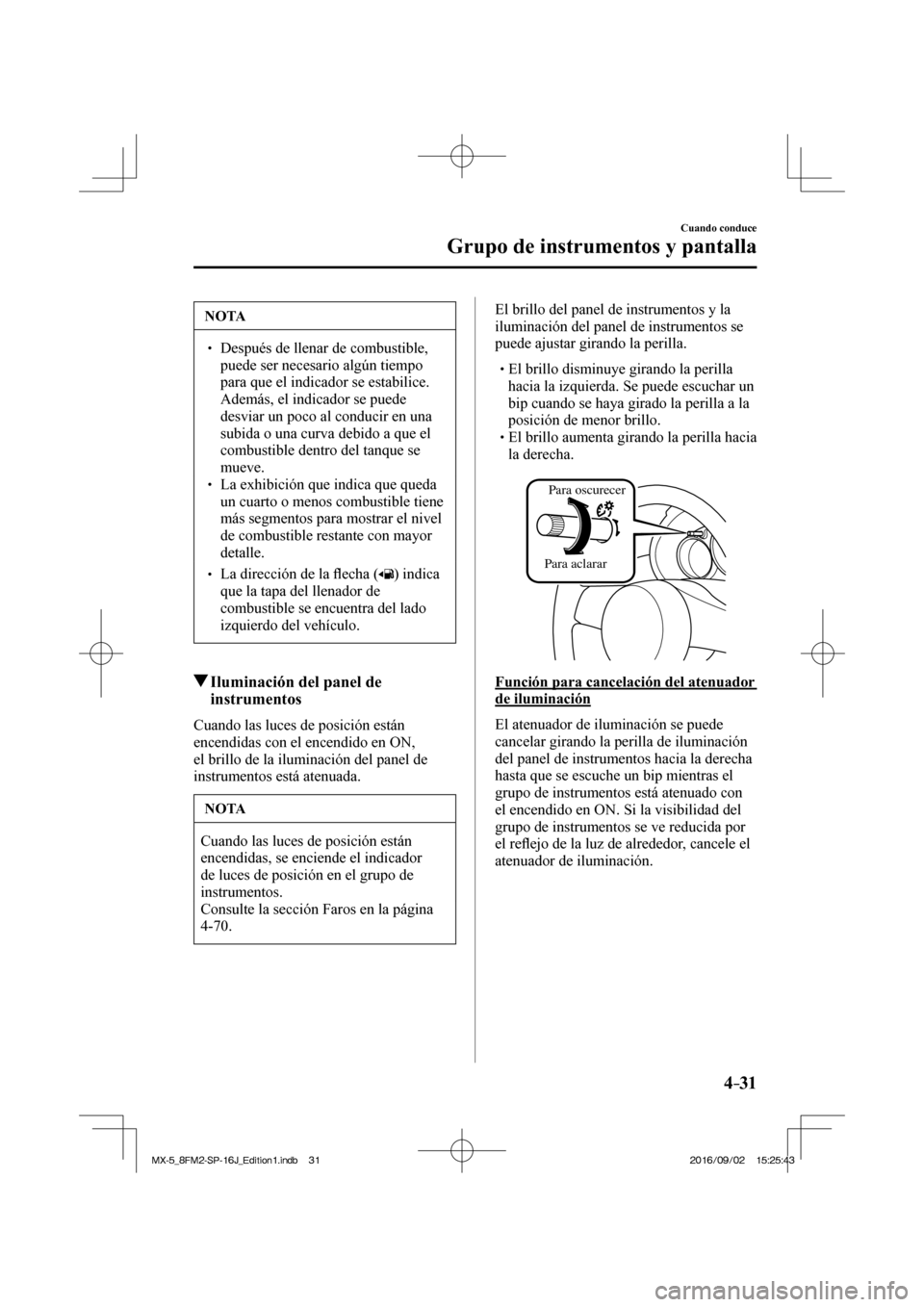

NOTA
Después de llenar de combustible,
puede ser necesario algún tiempo
para que el indicador se estabilice.
Además, el indicador se puede
desviar un poco al conducir en una
subida o una curva debido a que el
combustible dentro del tanque se
mueve.
La exhibición que indica que queda
un cuarto o menos combustible tiene
más segmentos para mostrar el nivel
de combustible restante con mayor
detalle.
La dirección de la À echa ( ) indica
que la tapa del llenador de
combustible se encuentra del lado
izquierdo del vehículo.
Iluminación del panel de
instrumentos
Cuando las luces de posición están
encendidas con el encendido en ON,
el brillo de la iluminación del panel de
instrumentos está atenuada.
NOTA
Cuando las luces de posición están
encendidas, se enciende el indicador
de luces de posición en el grupo de
instrumentos.
Consulte la sección Faros en la página
4-70 .
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se haya girado la perilla a la
posición de menor brillo.
El brillo aumenta girando la perilla hacia
la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del panel de instrumentos hacia la derecha
hasta que se escuche un bip mientras el
grupo de instrumentos está atenuado con
el encendido en ON. Si la visibilidad del
grupo de instrumentos se ve reducida por
el re À ejo de la luz de alrededor, cancele el
atenuador de iluminación.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 184 of 650
4–32
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

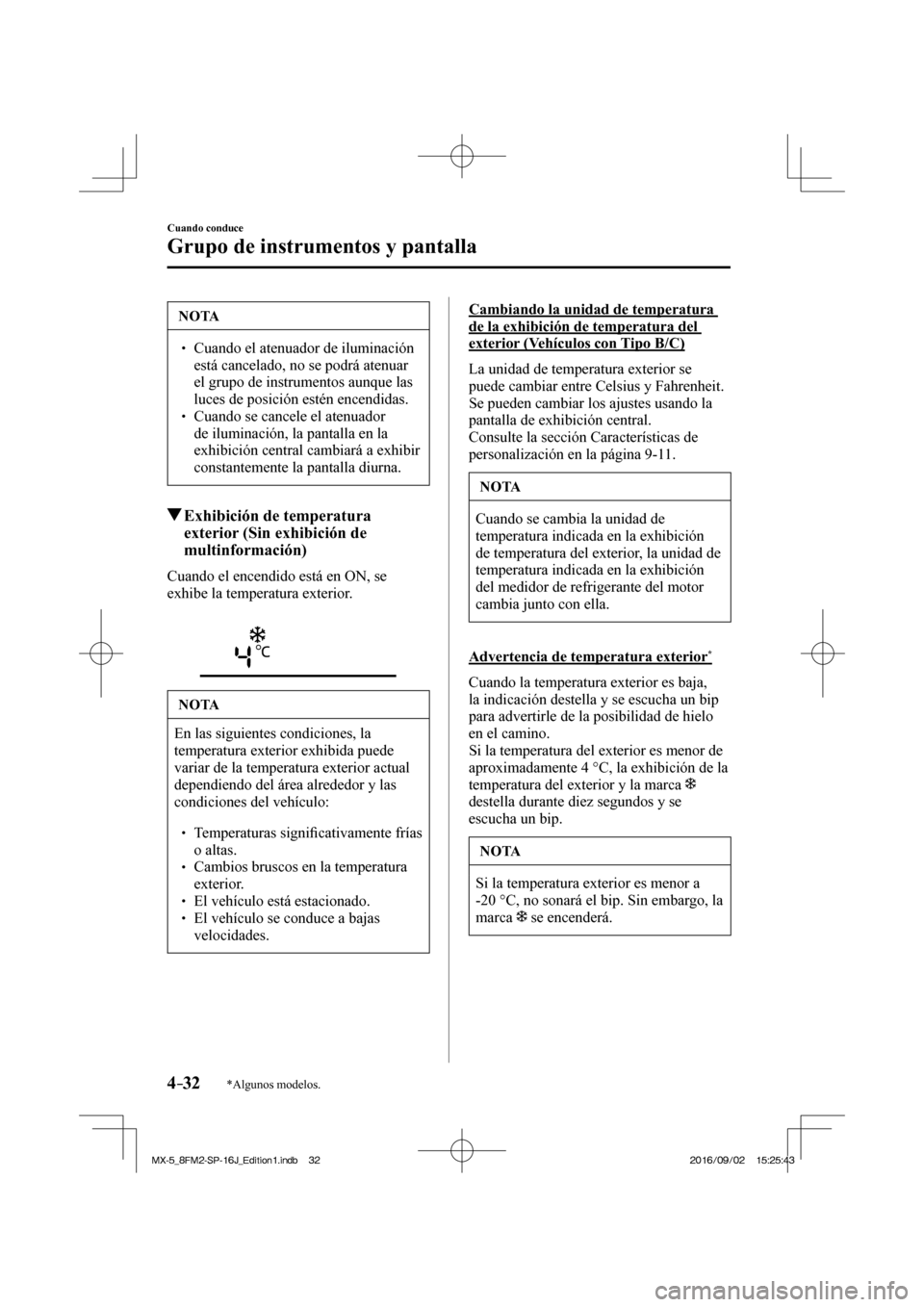

NOTA
Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar
el grupo de instrumentos aunque las
luces de posición estén encendidas.
Cuando se cancele el atenuador
de iluminación, la pantalla en la
exhibición central cambiará a exhibir
constantemente la pantalla diurna.
Exhibición de temperatura
exterior (Sin exhibición de
multinformación)
Cuando el encendido está en ON, se
exhibe la temperatura exterior.
NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
Temperaturas signi ¿ cativamente frías
o altas.
Cambios bruscos en la temperatura
exterior.
El vehículo está estacionado.
El vehículo se conduce a bajas
velocidades.
Cambiando la unidad de temperatura
de la exhibición de temperatura del
exterior (Vehículos con Tipo B/C)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-11 .
NOTA
Cuando se cambia la unidad de
temperatura indicada en la exhibición
de temperatura del exterior, la unidad de
temperatura indicada en la exhibición
del medidor de refrigerante del motor
cambia junto con ella.
Advertencia de temperatura exterior
*
Cuando la temperatura exterior es baja,
la indicación destella y se escucha un bip
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca
destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor a
-20 °C, no sonará el bip. Sin embargo, la
marca
se encenderá.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 185 of 650
4–33
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

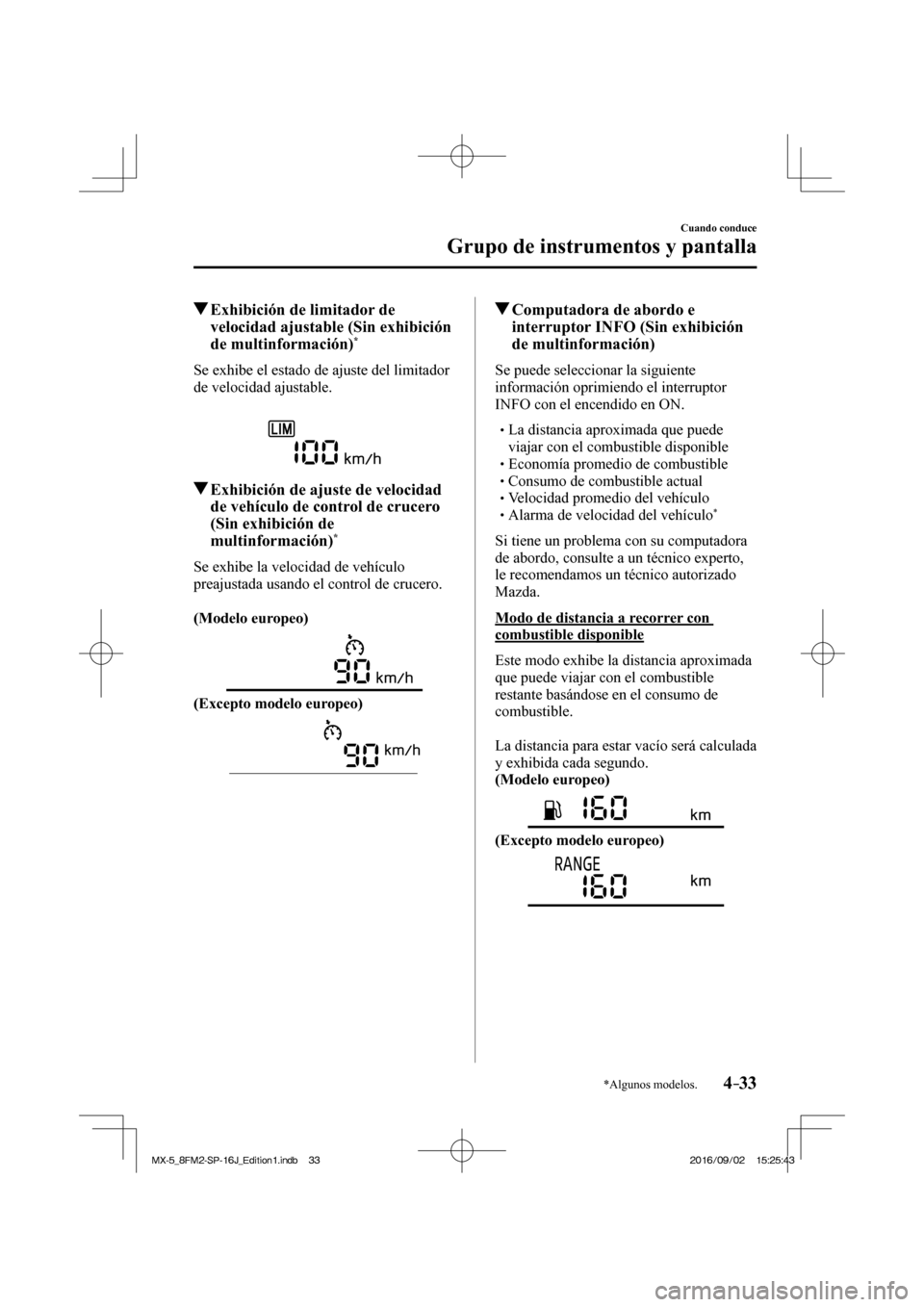

Exhibición de limitador de
velocidad ajustable (Sin exhibición
de multinformación)
*
Se exhibe el estado de ajuste del limitador
de velocidad ajustable.
Exhibición de ajuste de velocidad
de vehículo de control de crucero
(Sin exhibición de
multinformación)
*
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.
(Modelo europeo)
(Excepto modelo europeo)
Computadora de abordo e
interruptor INFO (Sin exhibición
de multinformación)
Se puede seleccionar la siguiente
información oprimiendo el interruptor
INFO con el encendido en ON.
La distancia aproximada que puede
viajar con el combustible disponible
Economía promedio de combustible
Consumo de combustible actual
Velocidad promedio del vehículo
Alarma de velocidad del vehículo *
Si tiene un problema con su computadora
de abordo, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Modo de distancia a recorrer con
combustible disponible
Este modo exhibe la distancia aproximada
que puede viajar con el combustible
restante basándose en el consumo de
combustible.
La distancia para estar vacío será calculada
y exhibida cada segundo.
(Modelo europeo)
(Excepto modelo europeo)
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 186 of 650
4–34
Cuando conduce
Grupo de instrumentos y pantalla

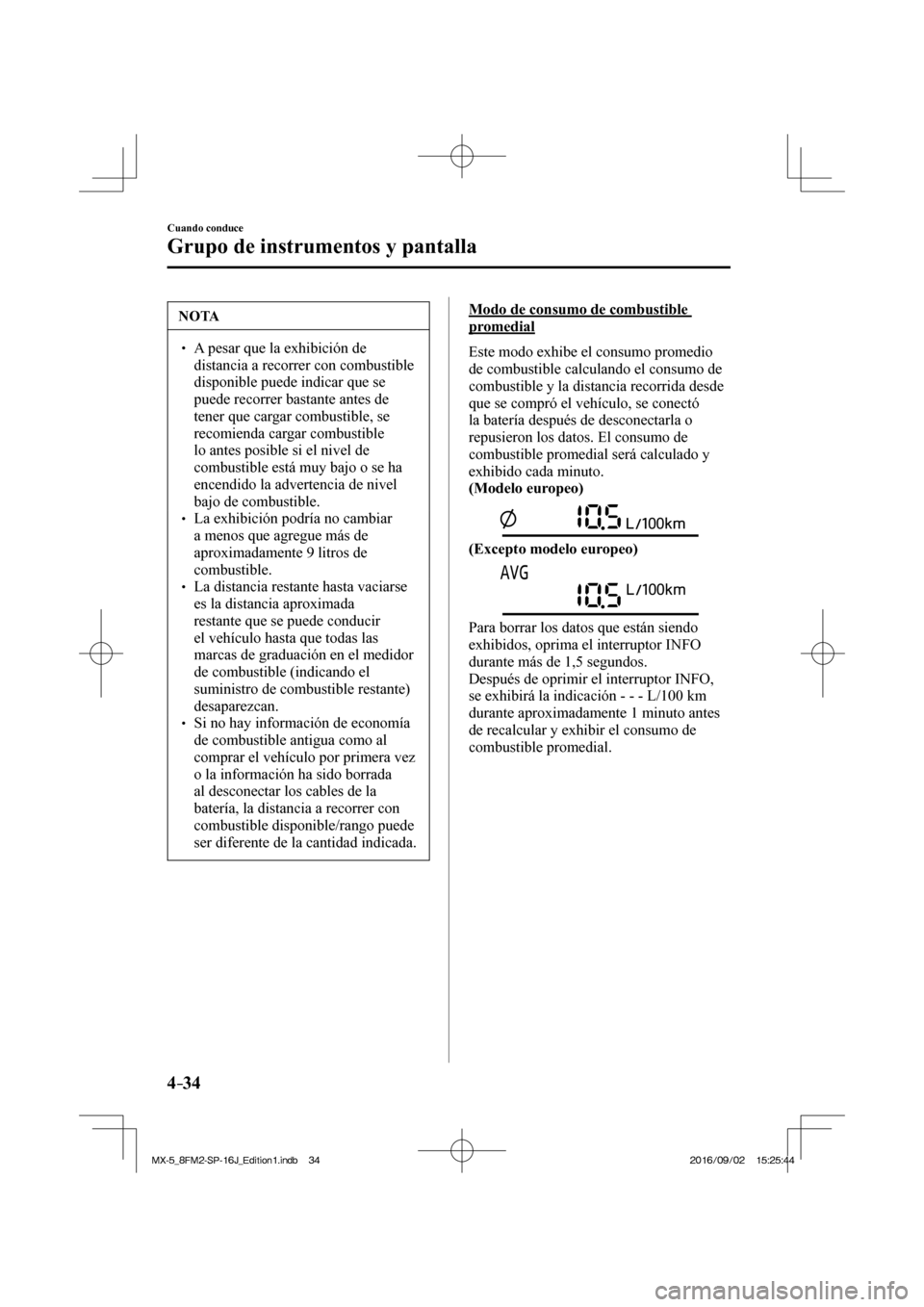

NOTA
A pesar que la exhibición de
distancia a recorrer con combustible
disponible puede indicar que se
puede recorrer bastante antes de
tener que cargar combustible, se
recomienda cargar combustible
lo antes posible si el nivel de
combustible está muy bajo o se ha
encendido la advertencia de nivel
bajo de combustible.
La exhibición podría no cambiar
a menos que agregue más de
aproximadamente 9 litros de
combustible.
La distancia restante hasta vaciarse
es la distancia aproximada
restante que se puede conducir
el vehículo hasta que todas las
marcas de graduación en el medidor
de combustible (indicando el
suministro de combustible restante)
desaparezcan.
Si no hay información de economía
de combustible antigua como al
comprar el vehículo por primera vez
o la información ha sido borrada
al desconectar los cables de la
batería, la distancia a recorrer con
combustible disponible/rango puede
ser diferente de la cantidad indicada.
Modo de consumo de combustible
promedial
Este modo exhibe el consumo promedio
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó
la batería después de desconectarla o
repusieron los datos. El consumo de
combustible promedial será calculado y
exhibido cada minuto.
(Modelo europeo)
(Excepto modelo europeo)
Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos.
Después de oprimir el interruptor INFO ,
se exhibirá la indicación - - - L/100 km
durante aproximadamente 1 minuto antes
de recalcular y exhibir el consumo de
combustible promedial.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 187 of 650
4–35
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Modo de consumo de combustible
actual
Este modo muestra el consumo de
combustible actual calculando el consumo
de combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada 2 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se exhibirá la
indicación - - - L/100 km.
Modo de velocidad promedio
Este modo exhibe la velocidad promedio
del vehículo calculando la distancia y la
distancia recorrida desde que se conectó la
batería o repusieron los datos por última
vez.
La velocidad promedio del vehículo será
calculada y exhibida cada 10 segundos.
(Modelo europeo)
(Excepto modelo europeo)
Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos. Después de
oprimir el interruptor INFO , se exhibirá
- - - km/h por aproximadamente 1 minuto
antes de recalcular y exhibir la velocidad
del vehículo.
Modo de alarma de velocidad del
vehículo *
En este modo, se exhibe el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de velocidad
del vehículo a la cual se dispara la
advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo ¿ jada destella
varias veces.
La alarma de velocidad del vehículo se
puede ajustar usando el interruptor INFO .
NOTA
Ajuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
veri ¿ que siempre la velocidad del
vehículo usando el velocímetro.
La función de alarma de velocidad
del vehículo se puede ajustar entre 30
y 250 km/h.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 188 of 650
4–36
Cuando conduce
Grupo de instrumentos y pantalla

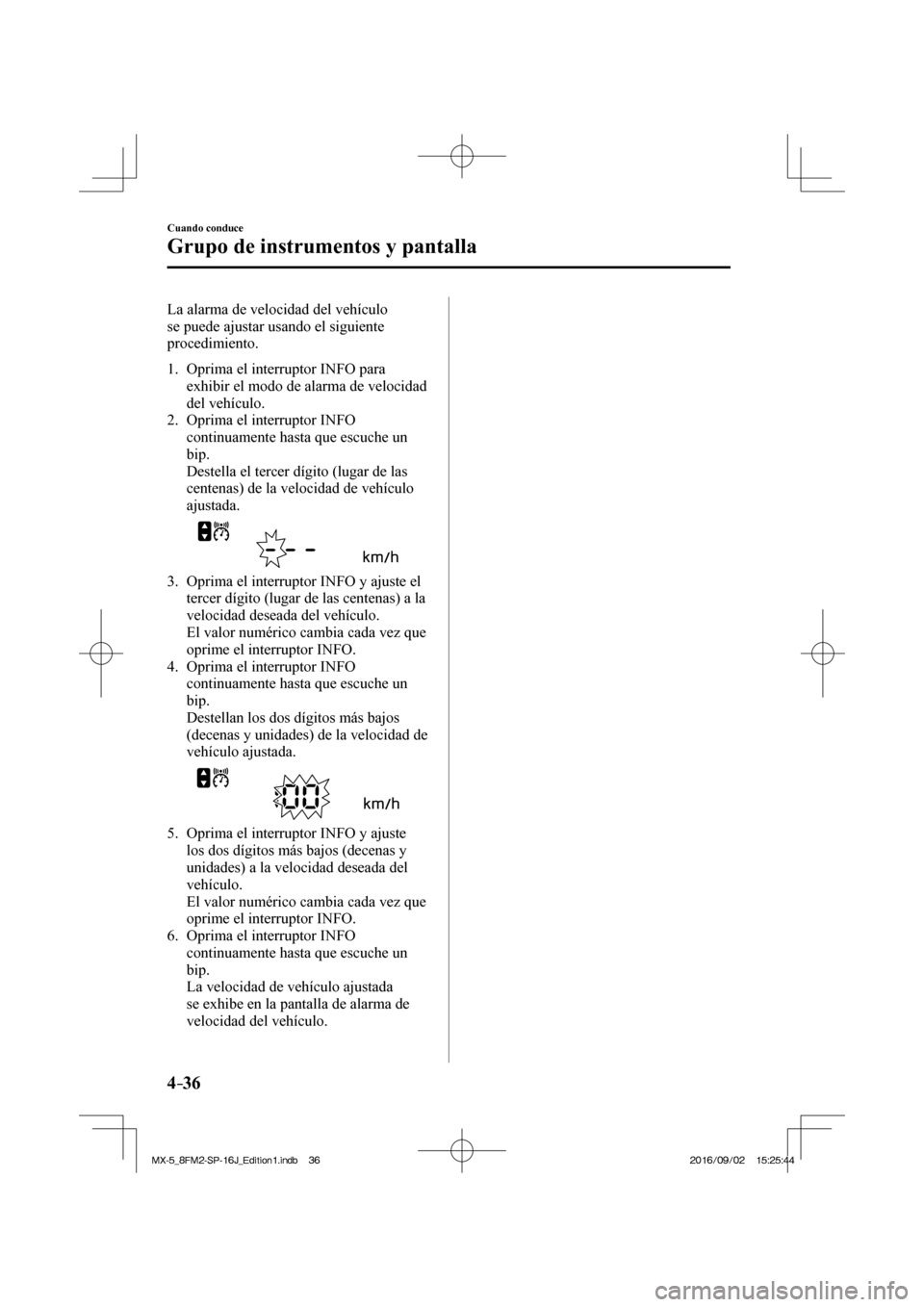

La alarma de velocidad del vehículo
se puede ajustar usando el siguiente
procedimiento.
1. Oprima el interruptor INFO para
exhibir el modo de alarma de velocidad
del vehículo.
2. Oprima el interruptor INFO
continuamente hasta que escuche un
bip.
Destella el tercer dígito (lugar de las
centenas) de la velocidad de vehículo
ajustada.
3. Oprima el interruptor INFO y ajuste el
tercer dígito (lugar de las centenas) a la
velocidad deseada del vehículo.
El valor numérico cambia cada vez que
oprime el interruptor INFO .
4. Oprima el interruptor INFO
continuamente hasta que escuche un
bip.
Destellan los dos dígitos más bajos
(decenas y unidades) de la velocidad de
vehículo ajustada.
5. Oprima el interruptor INFO y ajuste
los dos dígitos más bajos (decenas y
unidades) a la velocidad deseada del
vehículo.
El valor numérico cambia cada vez que
oprime el interruptor INFO .
6. Oprima el interruptor INFO
continuamente hasta que escuche un
bip.
La velocidad de vehículo ajustada
se exhibe en la pantalla de alarma de
velocidad del vehículo.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 189 of 650
4–37
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.

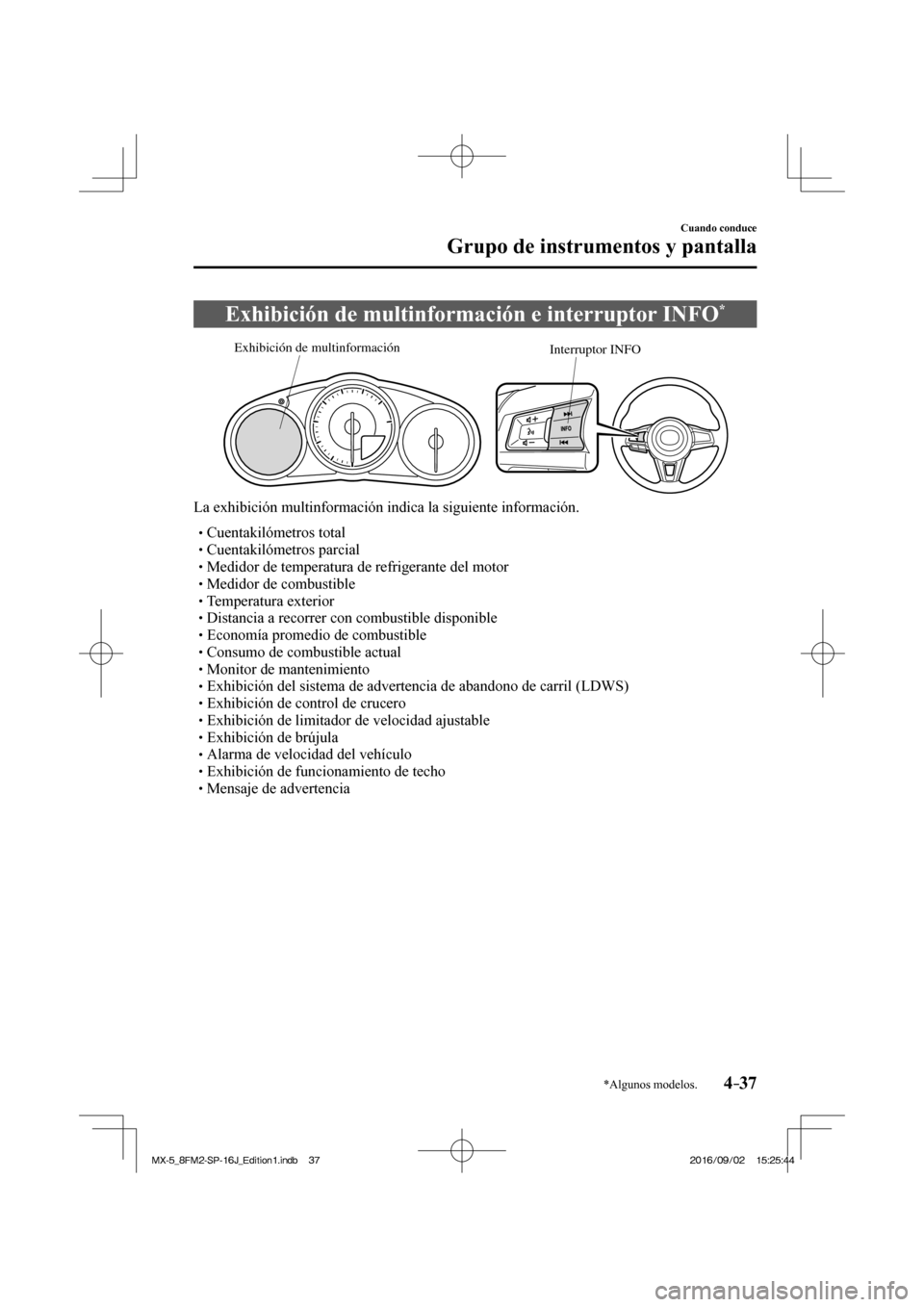

Exhibición de multinformación e interruptor INFO *
Interruptor INFO Exhibición de multinformación
La exhibición multinformación indica la siguiente información.
Cuentakilómetros total
Cuentakilómetros parcial
Medidor de temperatura de refrigerante del motor
Medidor de combustible
Temperatura exterior
Distancia a recorrer con combustible disponible
Economía promedio de combustible
Consumo de combustible actual
Monitor de mantenimiento
Exhibición del sistema de advertencia de abandono de carril (LDWS)
Exhibición de control de crucero
Exhibición de limitador de velocidad ajustable
Exhibición de brújula
Alarma de velocidad del vehículo
Exhibición de funcionamiento de techo
Mensaje de advertencia
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
Page 190 of 650
4–38
Cuando conduce
Grupo de instrumentos y pantalla

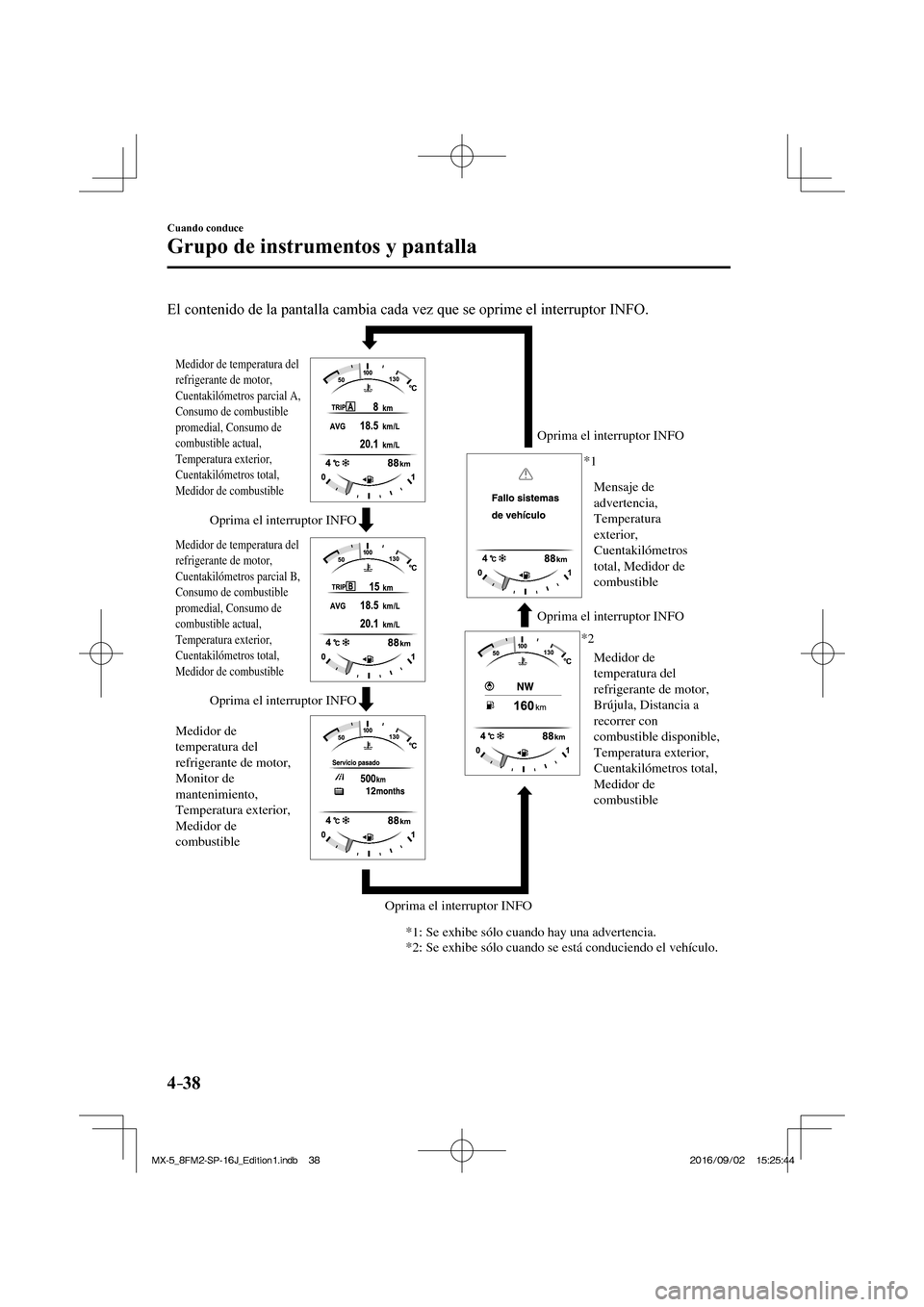

El contenido de la pantalla cambia cada vez que se oprime el interruptor INFO.
Oprima el interruptor INFOOprima el interruptor INFO Oprima el interruptor INFOOprima el interruptor INFO
Oprima el interruptor INFO Medidor de
temperatura del
refrigerante de motor,
Monitor de
mantenimiento,
Temperatura exterior,
Medidor de
combustibleMedidor de
temperatura del
refrigerante de motor,
Brújula, Distancia a
recorrer con
combustible disponible,
Temperatura exterior,
Cuentakilómetros total,
Medidor de
combustible Mensaje de
advertencia,
Temperatura
exterior,
Cuentakilómetros
total, Medidor de
combustible
Medidor de temperatura del
refrigerante de motor,
Cuentakilómetros parcial A,
Consumo de combustible
promedial, Consumo de
combustible actual,
Temperatura exterior,
Cuentakilómetros total,
Medidor de combustible
Medidor de temperatura del
refrigerante de motor,
Cuentakilómetros parcial B,
Consumo de combustible
promedial, Consumo de
combustible actual,
Temperatura exterior,
Cuentakilómetros total,
Medidor de combustible
*1
*2
*1: Se exhibe sólo cuando hay una advertencia.
*2: Se exhibe sólo cuando se está conduciendo el vehículo.
/ : A ( / 5 2 , A ' F K V K Q P K P F D / : A ( / 5 2 , A ' F K V K Q P K P F D
