4–39
Cuando conduce
Grupo de instrumentos y pantalla

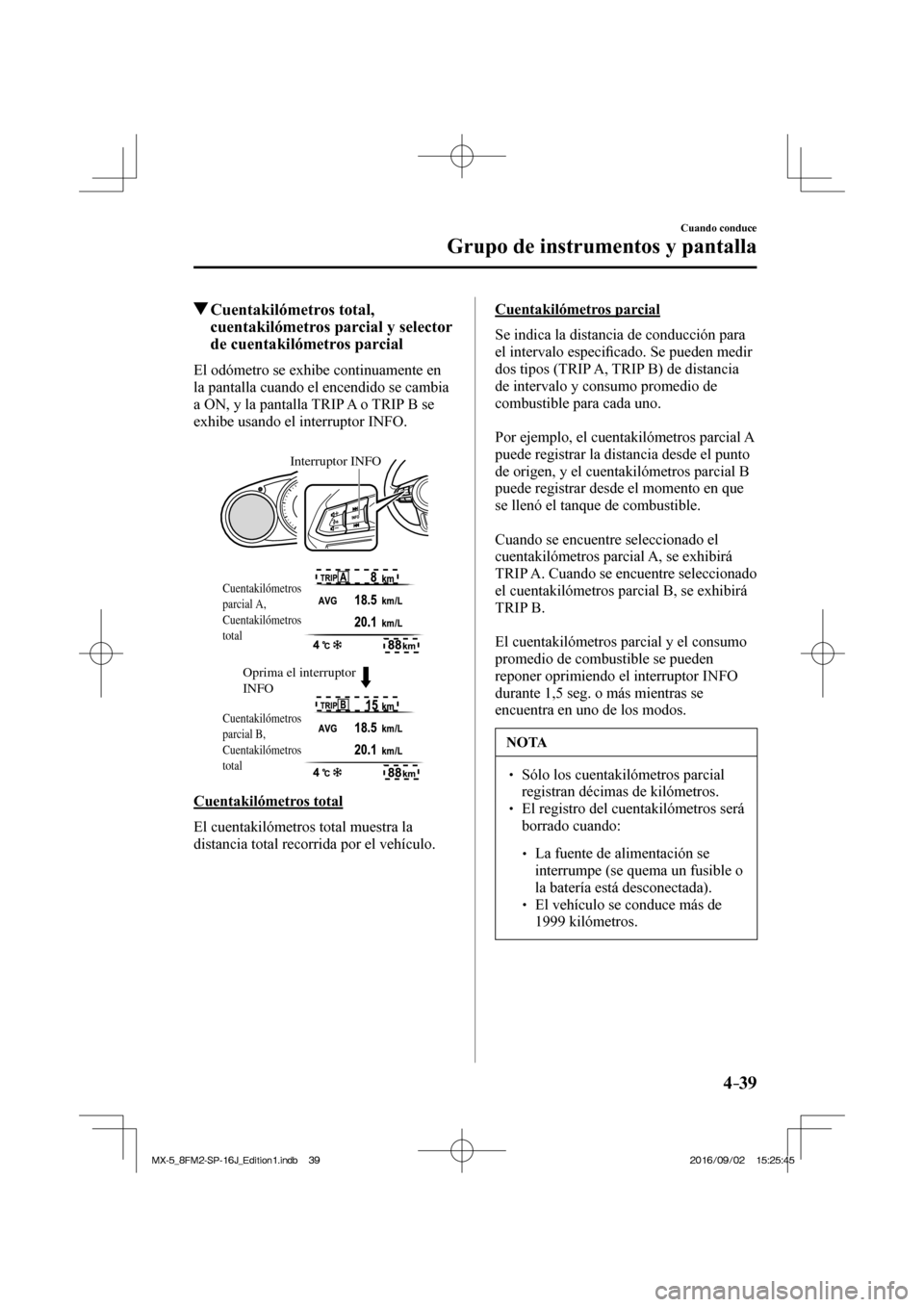

Cuentakilómetros total,
cuentakilómetros parcial y selector
de cuentakilómetros parcial
El odómetro se exhibe continuamente en
la pantalla cuando el encendido se cambia
a ON, y la pantalla TRIP A o TRIP B se
exhibe usando el interruptor INFO.


Oprima el interruptor
INFOInterruptor INFO
Cuentakilómetros
parcial A,
Cuentakilómetros
total
Cuentakilómetros
parcial B,
Cuentakilómetros
total

Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
Se indica la distancia de conducción para
el intervalo especi¿ cado. Se pueden medir
dos tipos (TRIP A, TRIP B) de distancia
de intervalo y consumo promedio de
combustible para cada uno.

Por ejemplo, el cuentakilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuentakilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre seleccionado
el cuentakilómetros parcial B, se exhibirá
TRIP B.

El cuentakilómetros parcial y el consumo
promedio de combustible se pueden
reponer oprimiendo el interruptor INFO
durante 1,5 seg. o más mientras se
encuentra en uno de los modos.
NOTA
  Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
  El registro del cuentakilómetros será
borrado cuando:



 La fuente de alimentación se
interrumpe (se quema un fusible o
la batería está desconectada).



 El vehículo se conduce más de
1999 kilómetros.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–40
Cuando conduce
Grupo de instrumentos y pantalla

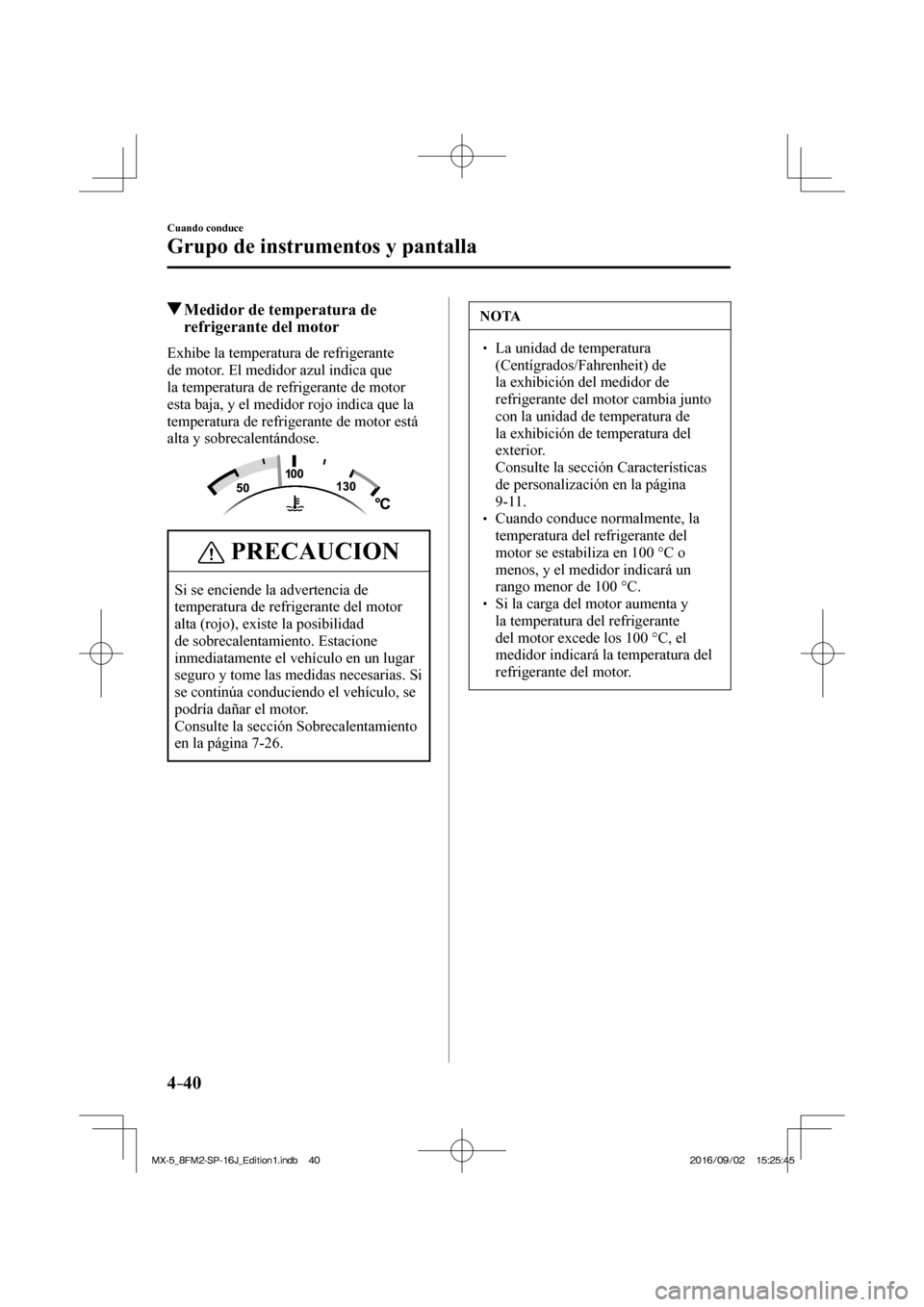

Medidor de temperatura de
refrigerante del motor
Exhibe la temperatura de refrigerante
de motor. El medidor azul indica que
la temperatura de refrigerante de motor
esta baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.


PRECAUCION
Si se enciende la advertencia de
temperatura de refrigerante del motor
alta (rojo), existe la posibilidad
de sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y tome las medidas necesarias. Si
se continúa conduciendo el vehículo, se
podría dañar el motor.
Consulte la sección Sobrecalentamiento
en la página 7-26 .
NOTA
  La unidad de temperatura
(Centígrados/Fahrenheit) de
la exhibición del medidor de
refrigerante del motor cambia junto
con la unidad de temperatura de
la exhibición de temperatura del
exterior.
 Consulte la sección Características
de personalización en la página
9-11 .
  Cuando conduce normalmente, la
temperatura del refrigerante del
motor se estabiliza en 100 °C o
menos, y el medidor indicará un
rango menor de 100 °C.
  Si la carga del motor aumenta y
la temperatura del refrigerante
del motor excede los 100 °C, el
medidor indicará la temperatura del
refrigerante del motor.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–41
Cuando conduce
Grupo de instrumentos y pantalla

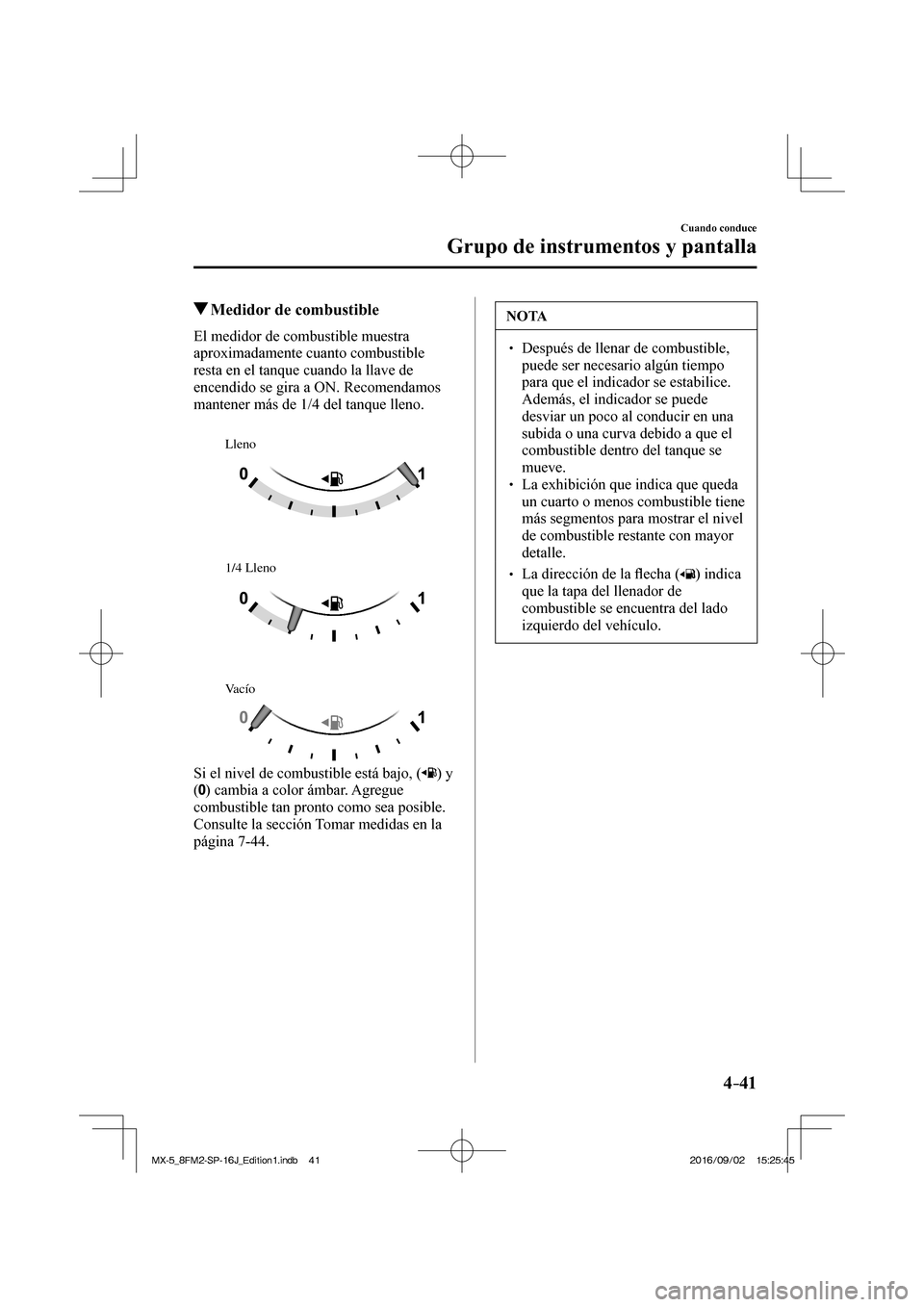

Medidor de combustible
El medidor de combustible muestra
aproximadamente cuanto combustible
resta en el tanque cuando la llave de
encendido se gira a ON. Recomendamos
mantener más de 1/4 del tanque lleno.


Lleno
1/4 Lleno
Vacío

Si el nivel de combustible está bajo, (
) y
(
) cambia a color ámbar. Agregue
combustible tan pronto como sea posible.
Consulte la sección Tomar medidas en la
página 7-44 .
NOTA
  Después de llenar de combustible,
puede ser necesario algún tiempo
para que el indicador se estabilice.
Además, el indicador se puede
desviar un poco al conducir en una
subida o una curva debido a que el
combustible dentro del tanque se
mueve.
  La exhibición que indica que queda
un cuarto o menos combustible tiene
más segmentos para mostrar el nivel
de combustible restante con mayor
detalle.
  La dirección de la À echa ( ) indica
que la tapa del llenador de
combustible se encuentra del lado
izquierdo del vehículo.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–42
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Exhibición de temperatura
exterior
Cuando el encendido está en ON, se
exhibe la temperatura exterior.



NOTA
En las siguientes condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:



 Temperaturas signi¿ cativamente frías
o altas.



 Cambios bruscos en la temperatura
exterior.



 El vehículo está estacionado.



 El vehículo se conduce a bajas
velocidades.
Cambiando la unidad de temperatura
de la exhibición de temperatura del
exterior (Vehículos con Tipo B/C)
La unidad de temperatura exterior se
puede cambiar entre Celsius y Fahrenheit.
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Características de
personalización en la página 9-11 .
NOTA
Cuando se cambia la unidad de
temperatura indicada en la exhibición
de temperatura del exterior, la unidad de
temperatura indicada en la exhibición
del medidor de refrigerante del motor
cambia junto con ella.
Advertencia de temperatura exterior *
Cuando la temperatura exterior es baja,
la indicación destella y se escucha un bip
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca

destella durante diez segundos y se
escucha un bip.
NOTA
Si la temperatura exterior es menor a
-20 °C, no sonará el bip. Sin embargo, la
marca
se encenderá.
Distancia a recorrer con
combustible disponible
Este exhibe la distancia aproximada que
puede viajar con el combustible restante
basándose en el consumo de combustible.
La distancia para estar vacío será calculada
y exhibida cada segundo.



/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–43
Cuando conduce
Grupo de instrumentos y pantalla
NOTA
  A pesar que la exhibición de
distancia a recorrer con combustible
disponible puede indicar que se
puede recorrer bastante antes de
tener que cargar combustible, se
recomienda cargar combustible
lo antes posible si el nivel de
combustible está muy bajo o se ha
encendido la advertencia de nivel
bajo de combustible.
  La exhibición no cambiará a
menos que agregue más de
aproximadamente 9 litros de
combustible.
  La distancia restante hasta vaciarse
es la distancia aproximada
restante que se puede conducir
el vehículo hasta que todas las
marcas de graduación en el medidor
de combustible indicando el
suministro de combustible restante
desaparezcan.
  Si no hay información de economía
de combustible antigua como al
comprar el vehículo por primera vez
o la información ha sido borrada
al desconectar los cables de la
batería, la distancia a recorrer con
combustible disponible/rango puede
ser diferente de la cantidad indicada.
Economía promedio de
combustible
Este modo exhibe el consumo promedio
de combustible calculando el consumo de
combustible y la distancia recorrida desde
que se compró el vehículo, se conectó
la batería después de desconectarla o
repusieron los datos.
El consumo de combustible promedial será
calculado y exhibido cada minuto.



Para borrar los datos que están siendo
exhibidos, oprima el interruptor INFO
durante más de 1,5 segundos. Después de
oprimir el interruptor INFO, se exhibirá ---
L/100 km por aproximadamente 1 minuto
antes de recalcular y exhibir la velocidad
del vehículo.
Consumo de combustible actual
Este exhibe el consumo de combustible
actual calculando el consumo de
combustible y la distancia recorrida.
La economía actual puede ser calculada y
exhibida cada dos segundos.



Cuando haya disminuido la velocidad a
aproximadamente 5 km/h, se exhibirá la
indicación - - - L/100 km.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–44
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Monitor de mantenimiento
L a s s i g u i e n t e s n o t i¿ caciones de período
de mantenimiento se pueden exhibir
encendiendo el monitor de mantenimiento.



 Programa de mantenimiento



 Rotación de neumáticos



 Cambio de aceite
Para el método de ajuste y las indicaciones
para el monitor de mantenimiento,
consulte las sección Monitor de
mantenimiento.
Consulte la sección Monitor de
mantenimiento en la página 6-11 .
El monitor de mantenimiento exhibe la
información cuando se gira el encendido
a ON.
NOTA
Esta función no se puede usar mientras
conduce el vehículo.
Exhibición de mensaje
Cuando el tiempo o la distancia restante se
aproximan a 0, se exhibe un mensaje cada
vez que el encendido se gira a ON.


NOTA
  Si se oprime uno de los interruptores
INFO mientras se exhibe un mensaje,
no se volverá a exhibir la próxima
vez que se gira el encendido a ON.
  Después de realizar el mantenimiento
del vehículo y de reponer el tiempo/
distancia restantes, se exhibirá el
mensaje para el siguiente período de
mantenimiento cuando la distancia o
tiempo restante al siguiente período
de mantenimiento se aproximen a 0
(se exhibe cuando arranca el motor).
  Si hubiera varios mensajes, serán
exhibidos de acuerdo a su orden.
  Si se ajusta Mensajes a OFF, no se
exhibirán los mensajes.
Alarma de velocidad del vehículo *
En este modo, se exhibe el ajuste actual
para la alarma de velocidad del vehículo.
Puede cambiar el ajuste de velocidad
del vehículo a la cual se dispara la
advertencia.
NOTA
La exhibición para la alarma de
velocidad del vehículo se activa a la
misma vez que se escucha el bip. La
velocidad de vehículo ¿ jada destella
varias veces.


La alarma de velocidad del vehículo se
puede ajustar usando la exhibición central.
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–45
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
NOTA
  Ajuste siempre la velocidad del
vehículo de acuerdo con las leyes y
reglamentaciones del país/ciudad en
que se conduce el vehículo. Además,
veri¿ que siempre la velocidad del
vehículo usando el velocímetro.
  La función de alarma de velocidad
del vehículo se puede ajustar entre
30 y 250 km/h.
Exhibición del sistema de
advertencia de abandono de carril
(LDWS)
*
Exhibe el estado del sistema.



Consulte la sección Advertencia de
abandono de carril en la página 4-119 .
Exhibición de limitador de
velocidad ajustable *
Se exhibe el estado de ajuste del limitador
de velocidad ajustable.



Exhibición de ajuste de velocidad
de vehículo de control de crucero *
Se exhibe la velocidad de vehículo
preajustada usando el control de crucero.



Exhibición de brújula
Mientras se conduce el vehículo se exhibe
la dirección en que se mueve el vehículo
hacia uno de los ocho puntos cardinales.



Exhibición Dirección
N Norte
S Sur
E Este
W Oeste
NE Noreste
NW Noroeste
SE Sureste
SW Suroeste


/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–46
Cuando conduce
Grupo de instrumentos y pantalla
Exhibición de funcionamiento de
techo
Exhibe el estado de funcionamiento del
techo.



Consulte la sección Indicación de
funcionamiento en la página 3-50 .
Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para noti¿ car al
usuario del estado de funcionamiento
del sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe
un símbolo en la exhibición, veri¿ que
la información respecto a la luz de
advertencia y el símbolo. (página 4-47 )
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-50 )
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–47
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especi¿ caciones.

Centro del panel de instrumentos
Las luces de advertencia/indicadores aparecerán en las áreas destacadas Tipo A
(Con exhibición de multinformación)Tipo B
(Sin exhibición de multinformación) Grupo de instrumentos

Indicación de advertencia/Advertencias
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Luces de advertencia Página


(Rojo) Advertencia del sistema de frenos *1*2 7-33

Indicación de advertencia/advertencia de sistema de carga *1 7-33

Advertencia de aceite del motor *1 7-33


(Rojo) Indicación de advertencia/advertencia de temperatura de
refrigerante del motor alta *1 7-33

Indicador de malfuncionamiento de la dirección asistida *1 7-33

* Indicación de advertencia/advertencia principal *1 7-36
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD

4–48
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Luces de advertencia Página


(Ambar) Advertencia de bomba de vacío eléctrica *1 7-36

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico de
distribución de fuerza de
frenos
7-33
Advertencia de ABS
7-36

Advertencia de veri¿ cación del motor *1 7-36


(Ambar) * Advertencia i-stop *1 7-36


(Ambar) * Indicación de advertencia/advertencia i-ELOOP *1 7-36

* Indicación de advertencia/advertencia de transmisión
automática *1 7-36

Advertencia del sistema de pretensores de cinturones de
seguridad/bolsa de aire *1 7-36

* Advertencia del capó activo *1 7-36


* Advertencia del sistema de monitoreo de presión de aire de los
neumáticos *1 Destellando
7-36
Encendida
7-44

* Advertencia de neumático desinÀ ado *1 7-36


(Rojo) * Indicación de advertencia/advertencia de KEY *1 Malfuncionamiento
7-36
Excepto
malfuncionamiento
7-44


(Ambar) * Indicación de advertencia KEY 7-36
/:A(/52,A'FKVKQPKPFD/:A(/52,A'FKVKQPKPFD
