MAZDA MODEL MX-5 2018 Manuale del proprietario (in Italian)

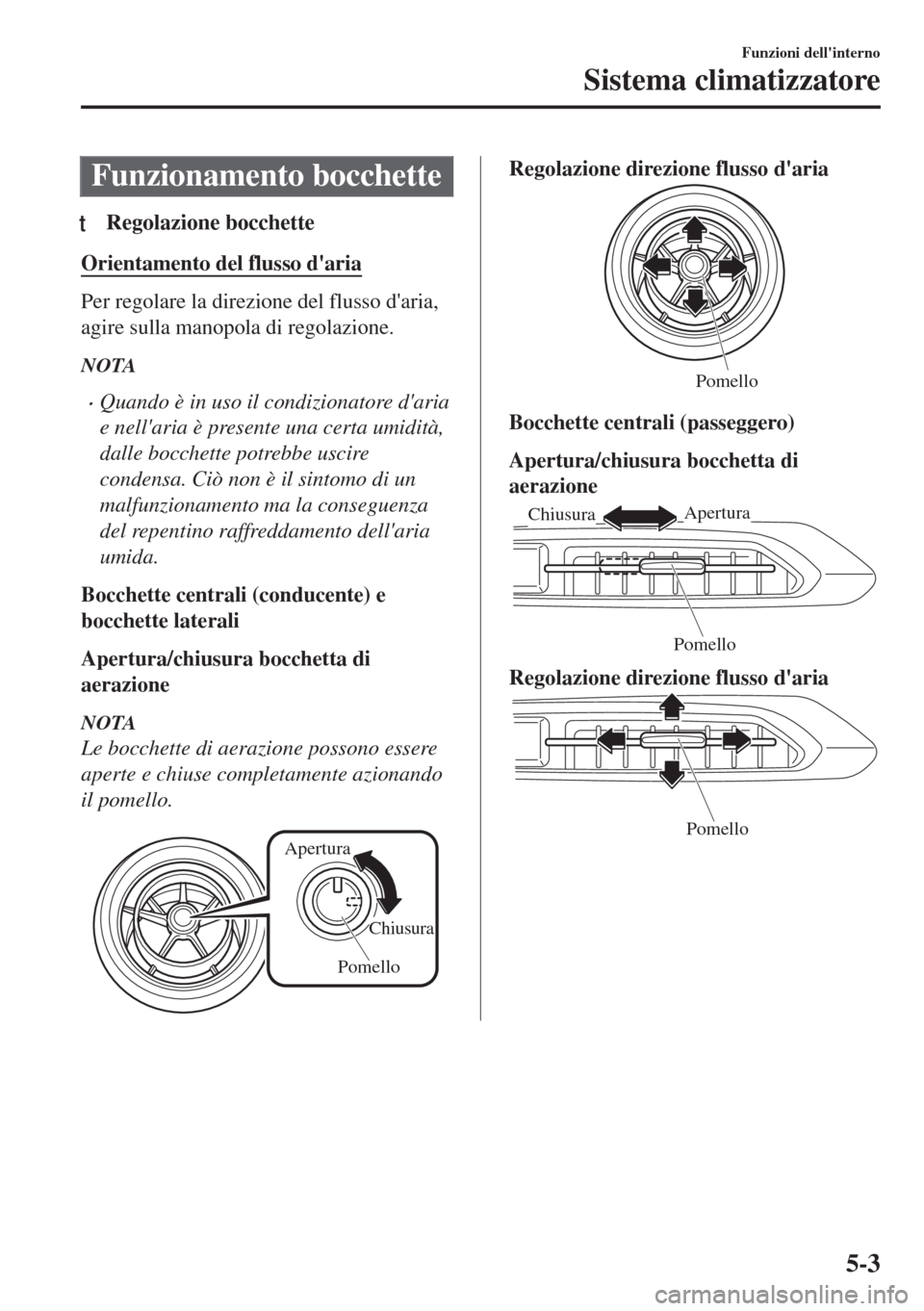

Funzionamento bocchette
tRegolazione bocchette
Orientamento del flusso d'aria
Per regolare la direzione del flusso d'aria,
agire sulla manopola di regolazione.
NOTA
•Quando è in uso il condizionatore d'aria
e nell'aria è presente una certa umidità,
dalle bocchette potrebbe uscire
condensa. Ciò non è il sintomo di un
malfunzionamento ma la conseguenza
del repentino raffreddamento dell'aria
umida.
Bocchette centrali (conducente) e
bocchette laterali
Apertura/chiusura bocchetta di
aerazione
NOTA
Le bocchette di aerazione possono essere
aperte e chiuse completamente azionando
il pomello.
Apertura
Chiusura
Pomello
Regolazione direzione flusso d'aria
Pomello
Bocchette centrali (passeggero)
Apertura/chiusura bocchetta di
aerazione
AperturaChiusura
Pomello
Regolazione direzione flusso d'aria
Pomello
Funzioni dell'interno
Sistema climatizzatore
5-3

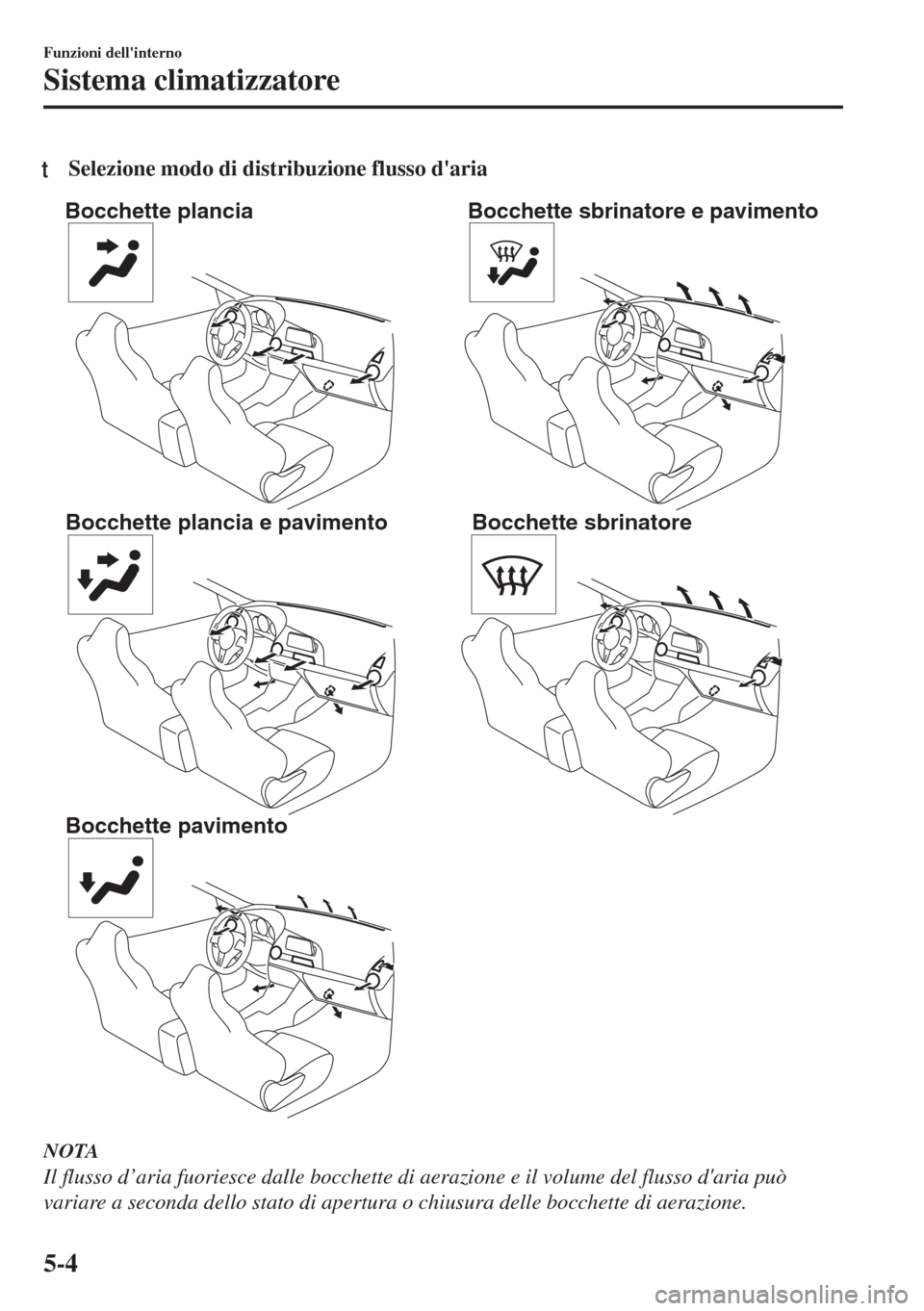

tSelezione modo di distribuzione flusso d'aria
Bocchette plancia
Bocchette plancia e pavimento
Bocchette pavimentoBocchette sbrinatore e pavimento
Bocchette sbrinatore
NOTA
Il flusso d’aria fuoriesce dalle bocchette di aerazione e il volume del flusso d'aria può
variare a seconda dello stato di apertura o chiusura delle bocchette di aerazione.
Funzioni dell'interno
Sistema climatizzatore
5-4

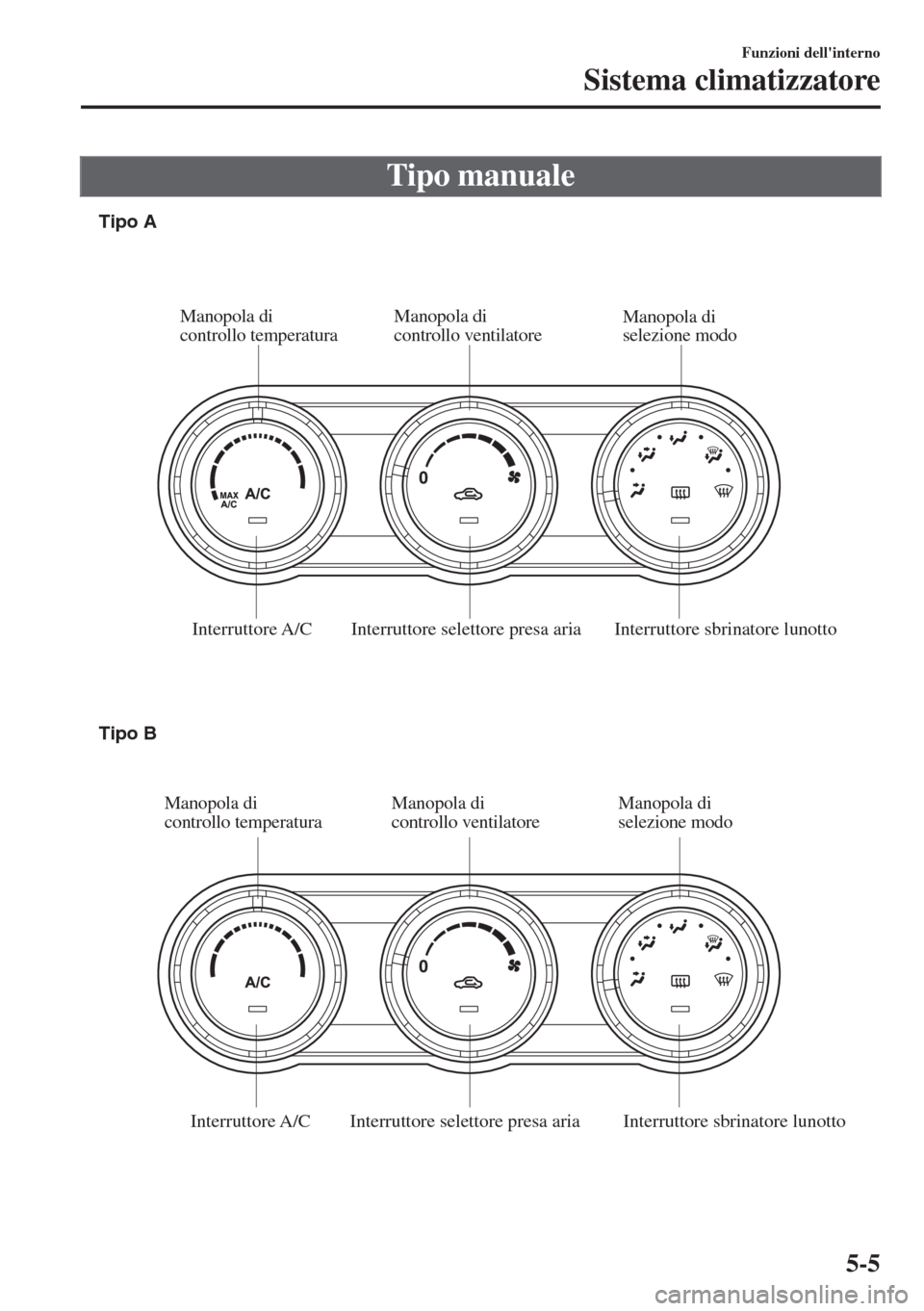

Tipo manuale
Interruttore sbrinatore lunotto Interruttore selettore presa aria Manopola di
controllo ventilatore Manopola di
controllo temperatura
Interruttore A/C
Interruttore sbrinatore lunotto Interruttore selettore presa aria Interruttore A/CManopola di
selezione modo
Manopola di
controllo ventilatore Manopola
di
controllo temperaturaManopola di
selezione modo Tipo A
Tipo B
Funzioni dell'interno
Sistema climatizzatore
5-5

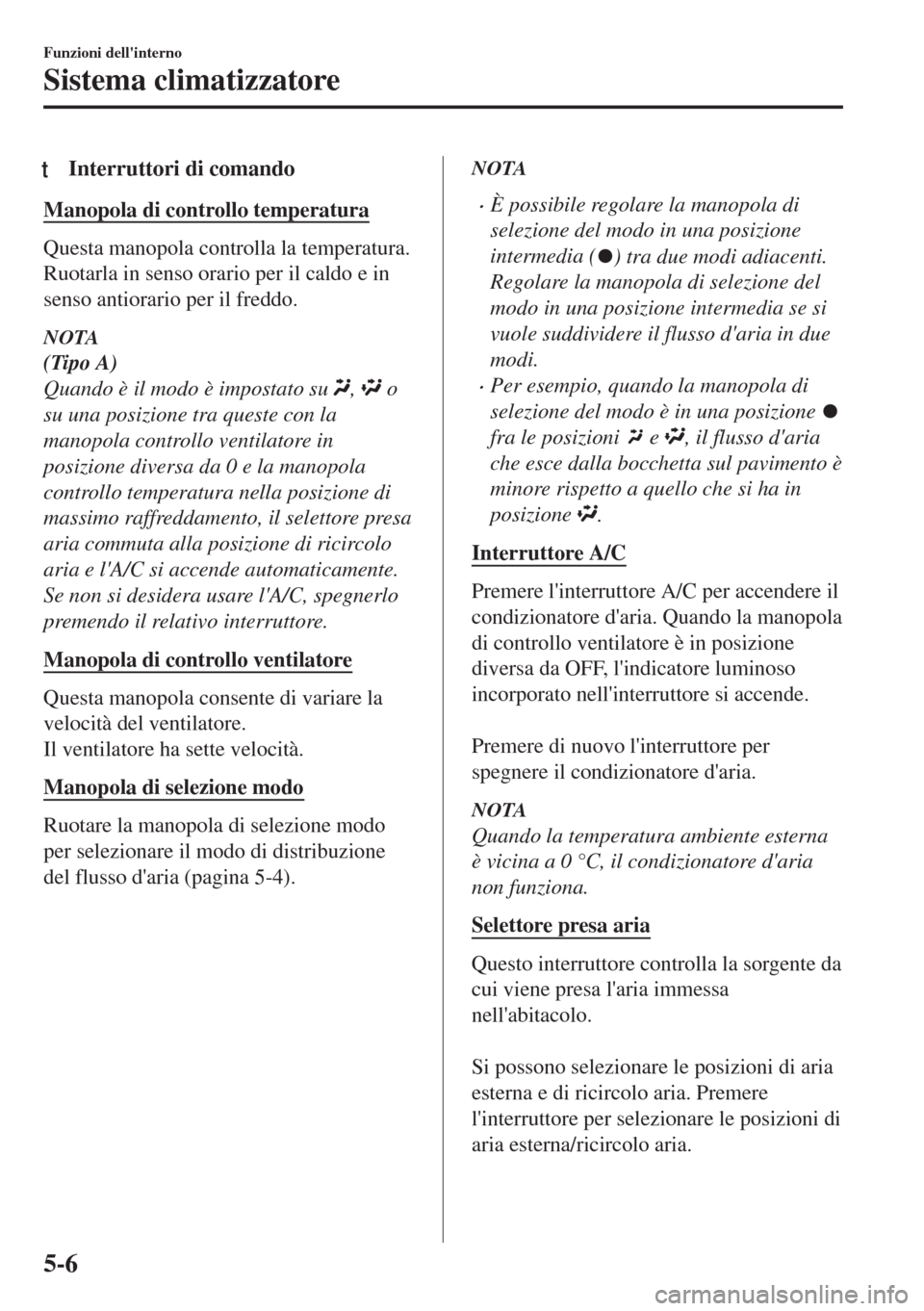

tInterruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
NOTA
(Tipo A)
Quando è il modo è impostato su
, o
su una posizione tra queste con la
manopola controllo ventilatore in
posizione diversa da 0 e la manopola
controllo temperatura nella posizione di
massimo raffreddamento, il selettore presa
aria commuta alla posizione di ricircolo
aria e l'A/C si accende automaticamente.
Se non si desidera usare l'A/C, spegnerlo
premendo il relativo interruttore.
Manopola di controllo ventilatore
Questa manopola consente di variare la
velocità del ventilatore.
Il ventilatore ha sette velocità.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d'aria (pagina 5-4).
NOTA
•È possibile regolare la manopola di
selezione del modo in una posizione
intermedia (
) tra due modi adiacenti.
Regolare la manopola di selezione del
modo in una posizione intermedia se si
vuole suddividere il flusso d'aria in due
modi.
•Per esempio, quando la manopola di
selezione del modo è in una posizione
fra le posizioni e , il flusso d'aria
che esce dalla bocchetta sul pavimento è
minore rispetto a quello che si ha in
posizione
.
Interruttore A/C
Premere l'interruttore A/C per accendere il
condizionatore d'aria. Quando la manopola
di controllo ventilatore è in posizione
diversa da OFF, l'indicatore luminoso
incorporato nell'interruttore si accende.

Premere di nuovo l'interruttore per
spegnere il condizionatore d'aria.
NOTA
Quando la temperatura ambiente esterna
è vicina a 0 °C, il condizionatore d'aria
non funziona.
Selettore presa aria
Questo interruttore controlla la sorgente da
cui viene presa l'aria immessa
nell'abitacolo.

Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Funzioni dell'interno
Sistema climatizzatore
5-6

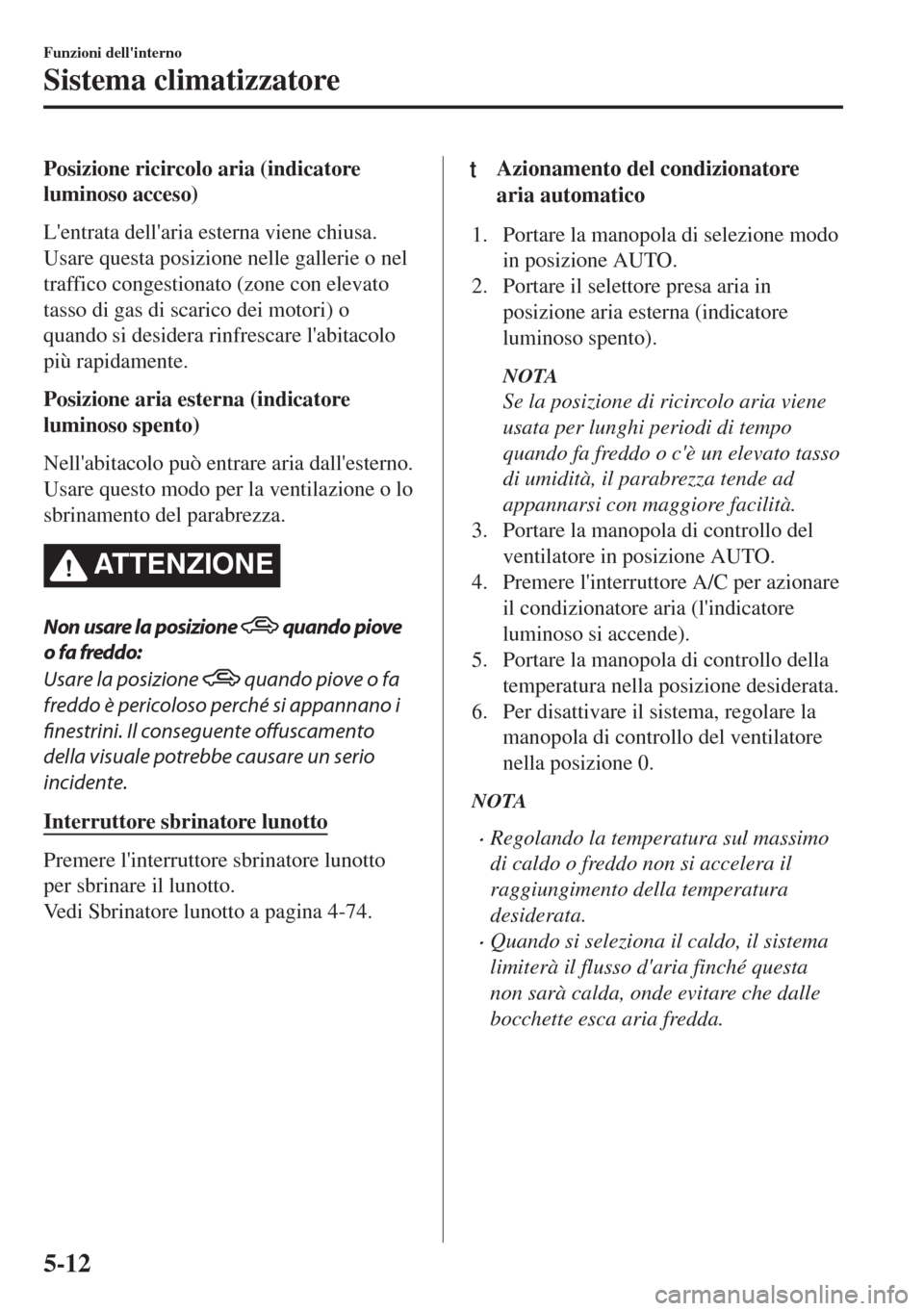

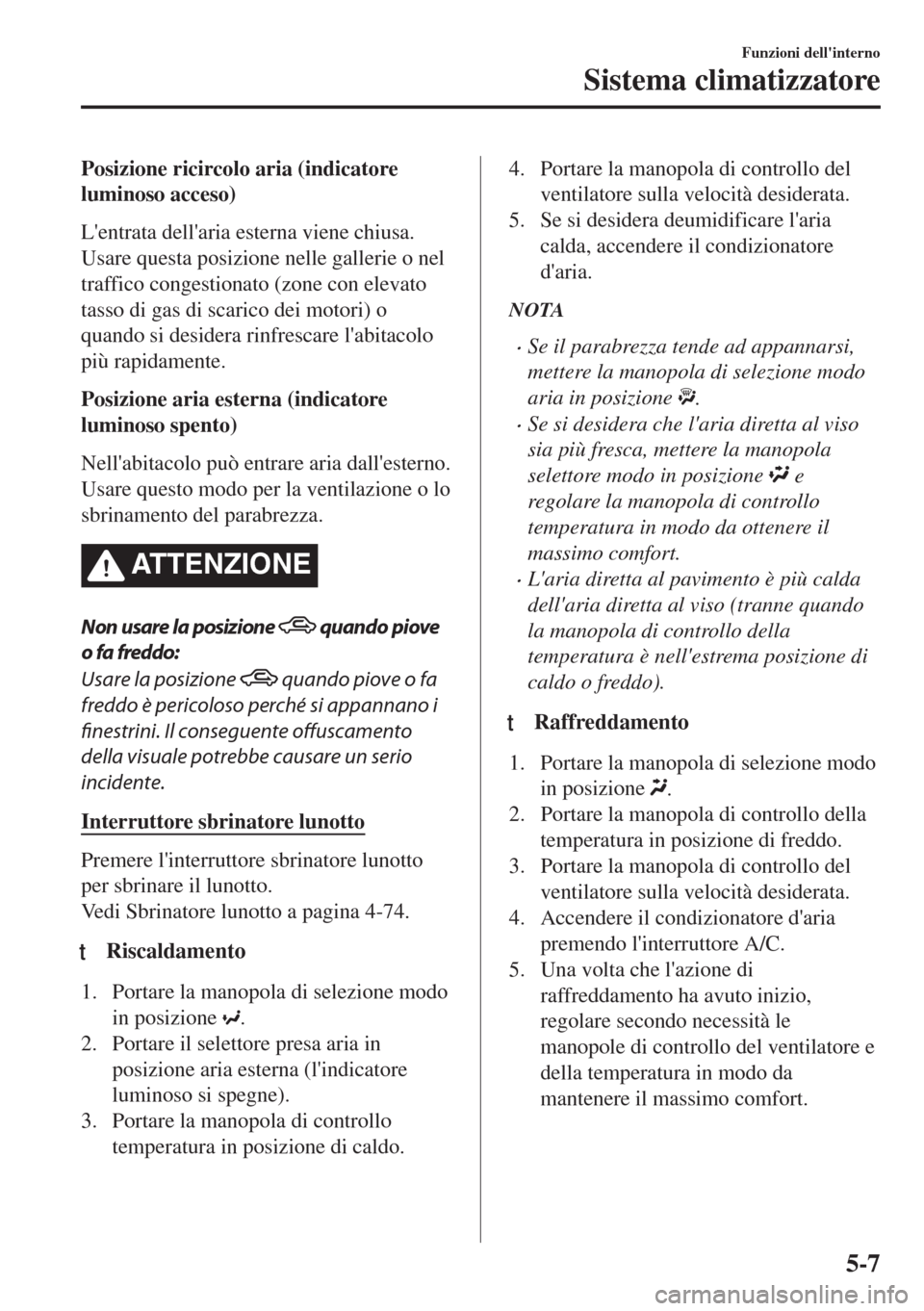

Posizione ricircolo aria (indicatore
luminoso acceso)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Posizione aria esterna (indicatore
luminoso spento)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
ATTENZIONE
Non usare la posizione quando piove
o fa freddo:
Usare la posizione
quando piove o fa
freddo è pericoloso perché si appannano i
finestrini. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
Interruttore sbrinatore lunotto
Premere l'interruttore sbrinatore lunotto
per sbrinare il lunotto.
Vedi Sbrinatore lunotto a pagina 4-74.
tRiscaldamento
1. Portare la manopola di selezione modo
in posizione
.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo
temperatura in posizione di caldo.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
NOTA
•Se il parabrezza tende ad appannarsi,
mettere la manopola di selezione modo
aria in posizione
.
•Se si desidera che l'aria diretta al viso
sia più fresca, mettere la manopola
selettore modo in posizione
e
regolare la manopola di controllo
temperatura in modo da ottenere il
massimo comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione di
caldo o freddo).
tRaffreddamento
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
5. Una volta che l'azione di
raffreddamento ha avuto inizio,
regolare secondo necessità le
manopole di controllo del ventilatore e
della temperatura in modo da
mantenere il massimo comfort.
Funzioni dell'interno
Sistema climatizzatore
5-7

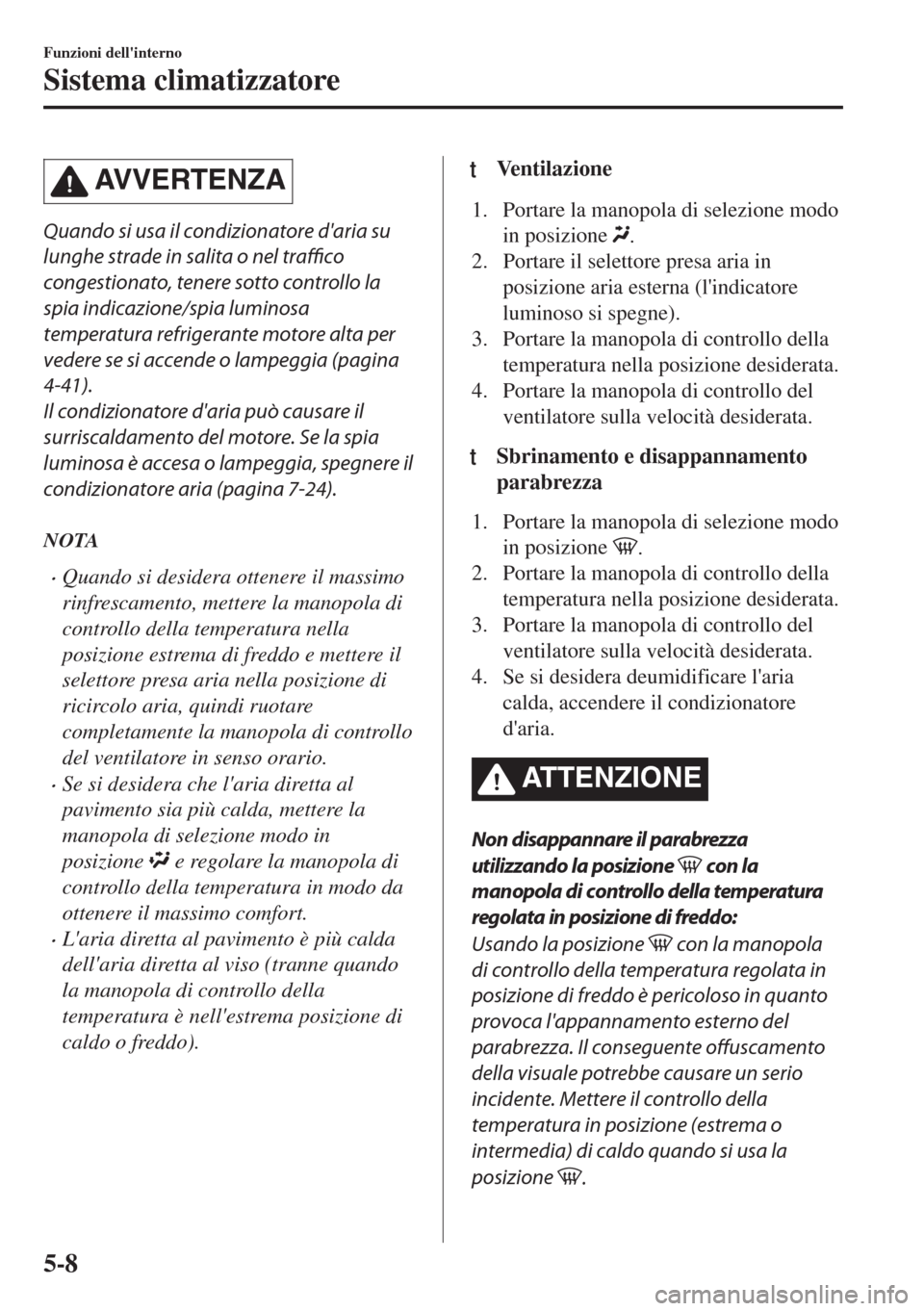

AVVERTENZA
Quando si usa il condizionatore d'aria su
lunghe strade in salita o nel traffico
congestionato, tenere sotto controllo la
spia indicazione/spia luminosa
temperatura refrigerante motore alta per
vedere se si accende o lampeggia (pagina
4-41).
Il condizionatore d'aria può causare il
surriscaldamento del motore. Se la spia
luminosa è accesa o lampeggia, spegnere il
condizionatore aria (pagina 7-24).
NOTA
•Quando si desidera ottenere il massimo
rinfrescamento, mettere la manopola di
controllo della temperatura nella
posizione estrema di freddo e mettere il
selettore presa aria nella posizione di
ricircolo aria, quindi ruotare
completamente la manopola di controllo
del ventilatore in senso orario.
•Se si desidera che l'aria diretta al
pavimento sia più calda, mettere la
manopola di selezione modo in
posizione
e regolare la manopola di
controllo della temperatura in modo da
ottenere il massimo comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione di
caldo o freddo).
tVentilazione
1. Portare la manopola di selezione modo
in posizione
.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
tSbrinamento e disappannamento
parabrezza
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura nella posizione desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l'aria
calda, accendere il condizionatore
d'aria.
ATTENZIONE
Non disappannare il parabrezza
utilizzando la posizione
con la
manopola di controllo della temperatura
regolata in posizione di freddo:
Usando la posizione
con la manopola
di controllo della temperatura regolata in
posizione di freddo è pericoloso in quanto
provoca l'appannamento esterno del
parabrezza. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente. Mettere il controllo della
temperatura in posizione (estrema o
intermedia) di caldo quando si usa la
posizione
.
Funzioni dell'interno
Sistema climatizzatore
5-8

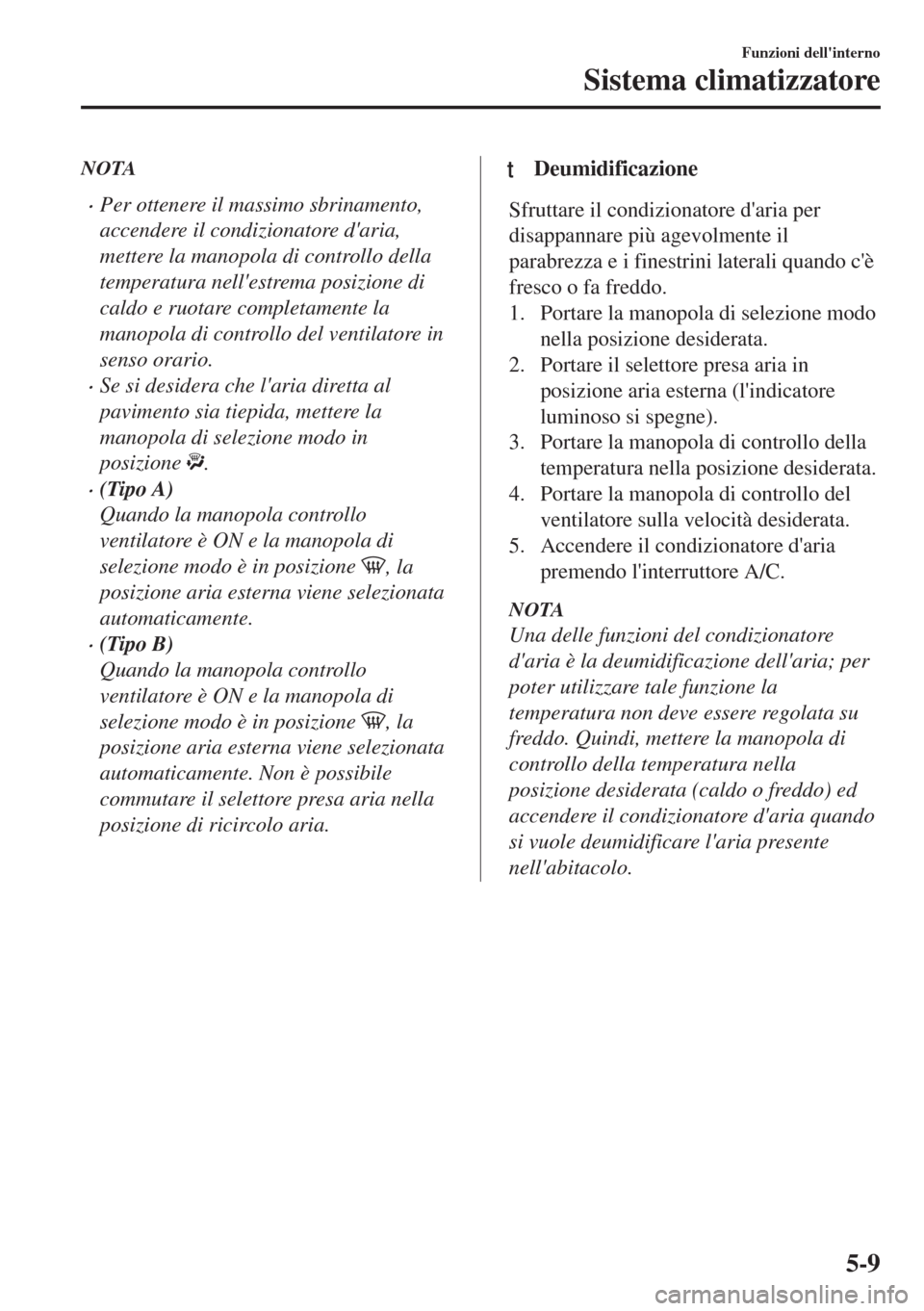

NOTA
•Per ottenere il massimo sbrinamento,
accendere il condizionatore d'aria,
mettere la manopola di controllo della
temperatura nell'estrema posizione di
caldo e ruotare completamente la
manopola di controllo del ventilatore in
senso orario.
•Se si desidera che l'aria diretta al
pavimento sia tiepida, mettere la
manopola di selezione modo in
posizione
.
•(Tipo A)
Quando la manopola controllo
ventilatore è ON e la manopola di
selezione modo è in posizione
, la
posizione aria esterna viene selezionata
automaticamente.
•(Tipo B)
Quando la manopola controllo
ventilatore è ON e la manopola di
selezione modo è in posizione
, la
posizione aria esterna viene selezionata
automaticamente. Non è possibile
commutare il selettore presa aria nella
posizione di ricircolo aria.
tDeumidificazione
Sfruttare il condizionatore d'aria per
disappannare più agevolmente il
parabrezza e i finestrini laterali quando c'è
fresco o fa freddo.
1. Portare la manopola di selezione modo
nella posizione desiderata.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d'aria
premendo l'interruttore A/C.
NOTA
Una delle funzioni del condizionatore
d'aria è la deumidificazione dell'aria; per
poter utilizzare tale funzione la
temperatura non deve essere regolata su
freddo. Quindi, mettere la manopola di
controllo della temperatura nella
posizione desiderata (caldo o freddo) ed
accendere il condizionatore d'aria quando
si vuole deumidificare l'aria presente
nell'abitacolo.
Funzioni dell'interno
Sistema climatizzatore
5-9

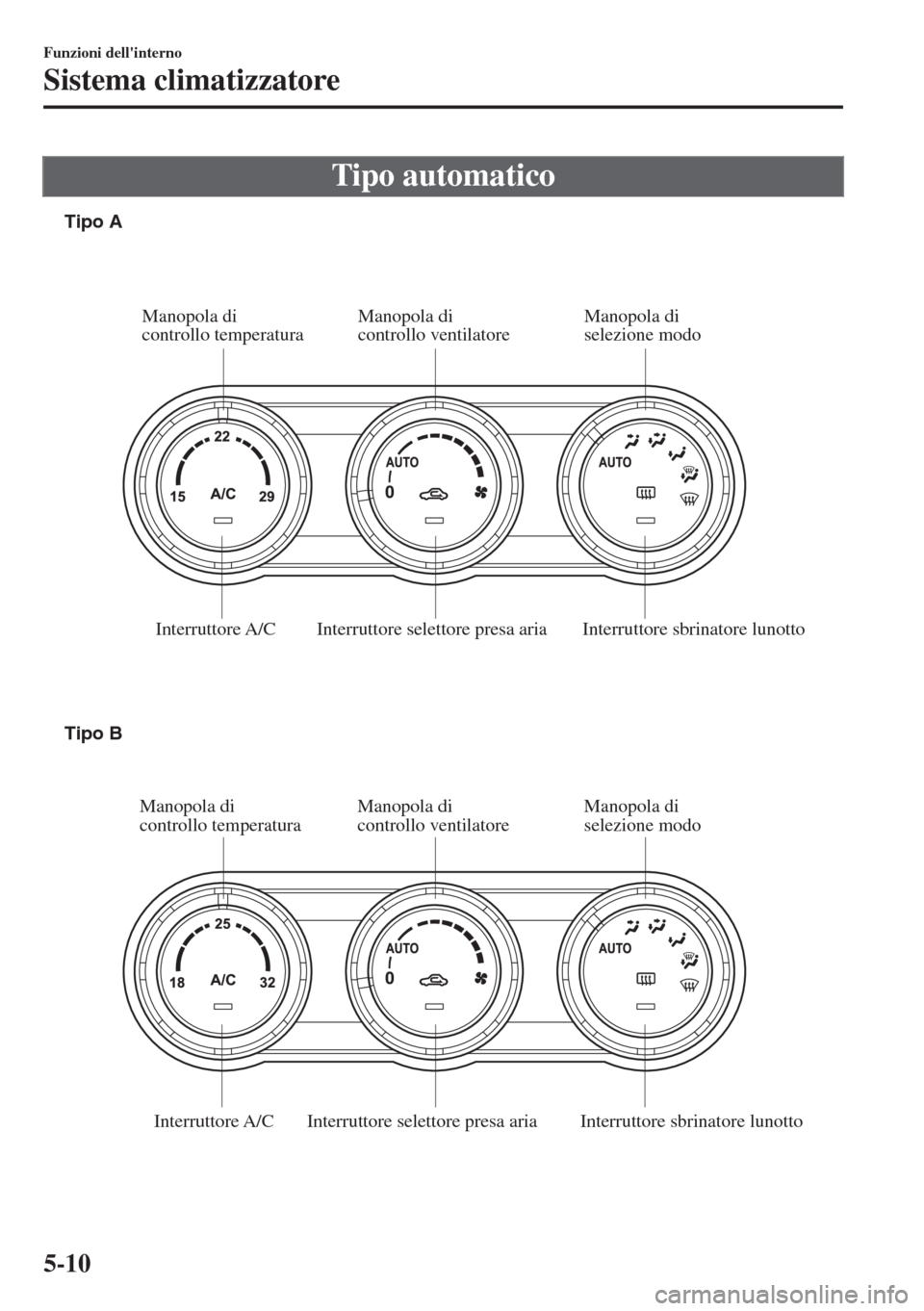

Tipo automatico
Interruttore sbrinatore lunotto Interruttore selettore presa aria Manopola di
controllo ventilatore Manopola di
controllo temperatura
Interruttore A/C
Interruttore sbrinatore lunotto Interruttore selettore presa aria Interruttore A/CManopola di
selezione modo
Manopola di
controllo ventilatore Manopola
di
controllo temperaturaManopola di
selezione modo Tipo A
Tipo B
Funzioni dell'interno
Sistema climatizzatore
5-10

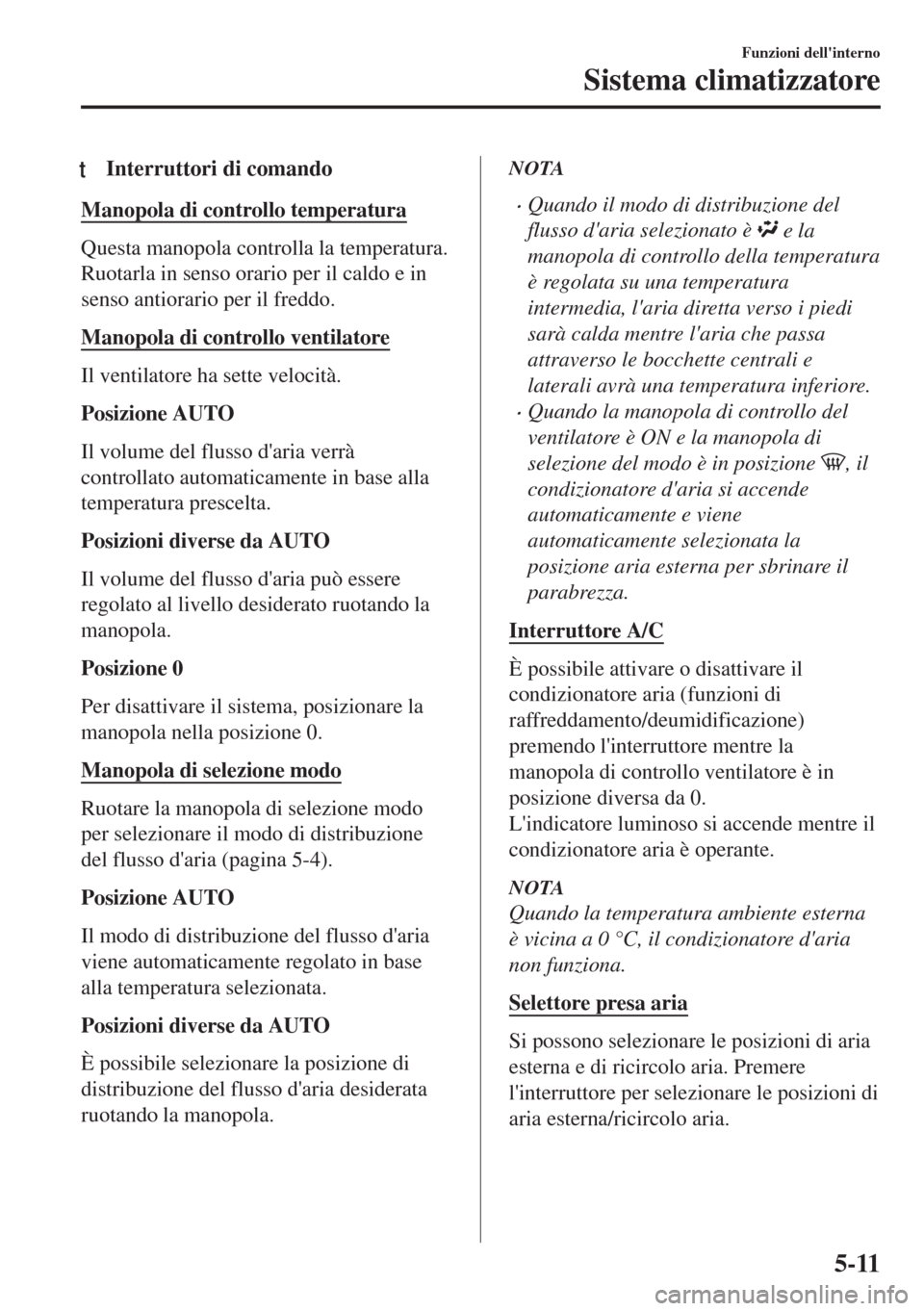

tInterruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
Manopola di controllo ventilatore
Il ventilatore ha sette velocità.
Posizione AUTO
Il volume del flusso d'aria verrà
controllato automaticamente in base alla
temperatura prescelta.
Posizioni diverse da AUTO
Il volume del flusso d'aria può essere
regolato al livello desiderato ruotando la
manopola.
Posizione 0
Per disattivare il sistema, posizionare la
manopola nella posizione 0.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d'aria (pagina 5-4).
Posizione AUTO
Il modo di distribuzione del flusso d'aria
viene automaticamente regolato in base
alla temperatura selezionata.
Posizioni diverse da AUTO
È possibile selezionare la posizione di
distribuzione del flusso d'aria desiderata
ruotando la manopola.
NOTA
•Quando il modo di distribuzione del
flusso d'aria selezionato è
e la
manopola di controllo della temperatura
è regolata su una temperatura
intermedia, l'aria diretta verso i piedi
sarà calda mentre l'aria che passa
attraverso le bocchette centrali e
laterali avrà una temperatura inferiore.
•Quando la manopola di controllo del
ventilatore è ON e la manopola di
selezione del modo è in posizione
, il
condizionatore d'aria si accende
automaticamente e viene
automaticamente selezionata la
posizione aria esterna per sbrinare il
parabrezza.
Interruttore A/C
È possibile attivare o disattivare il
condizionatore aria (funzioni di
raffreddamento/deumidificazione)
premendo l'interruttore mentre la
manopola di controllo ventilatore è in
posizione diversa da 0.
L'indicatore luminoso si accende mentre il
condizionatore aria è operante.
NOTA
Quando la temperatura ambiente esterna
è vicina a 0 °C, il condizionatore d'aria
non funziona.
Selettore presa aria
Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Funzioni dell'interno
Sistema climatizzatore
5-11

Posizione ricircolo aria (indicatore
luminoso acceso)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Posizione aria esterna (indicatore
luminoso spento)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
ATTENZIONE
Non usare la posizione quando piove
o fa freddo:
Usare la posizione
quando piove o fa
freddo è pericoloso perché si appannano i
finestrini. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
Interruttore sbrinatore lunotto
Premere l'interruttore sbrinatore lunotto
per sbrinare il lunotto.
Vedi Sbrinatore lunotto a pagina 4-74.
tAzionamento del condizionatore
aria automatico
1. Portare la manopola di selezione modo
in posizione AUTO.
2. Portare il selettore presa aria in
posizione aria esterna (indicatore
luminoso spento).
NOTA
Se la posizione di ricircolo aria viene
usata per lunghi periodi di tempo
quando fa freddo o c'è un elevato tasso
di umidità, il parabrezza tende ad
appannarsi con maggiore facilità.
3. Portare la manopola di controllo del
ventilatore in posizione AUTO.
4. Premere l'interruttore A/C per azionare
il condizionatore aria (l'indicatore
luminoso si accende).
5. Portare la manopola di controllo della
temperatura nella posizione desiderata.
6. Per disattivare il sistema, regolare la
manopola di controllo del ventilatore
nella posizione 0.
NOTA
•Regolando la temperatura sul massimo
di caldo o freddo non si accelera il
raggiungimento della temperatura
desiderata.
•Quando si seleziona il caldo, il sistema
limiterà il flusso d'aria finché questa
non sarà calda, onde evitare che dalle
bocchette esca aria fredda.
Funzioni dell'interno
Sistema climatizzatore
5-12
