MAZDA MODEL MX-5 2018 Manuale del proprietario (in Italian)

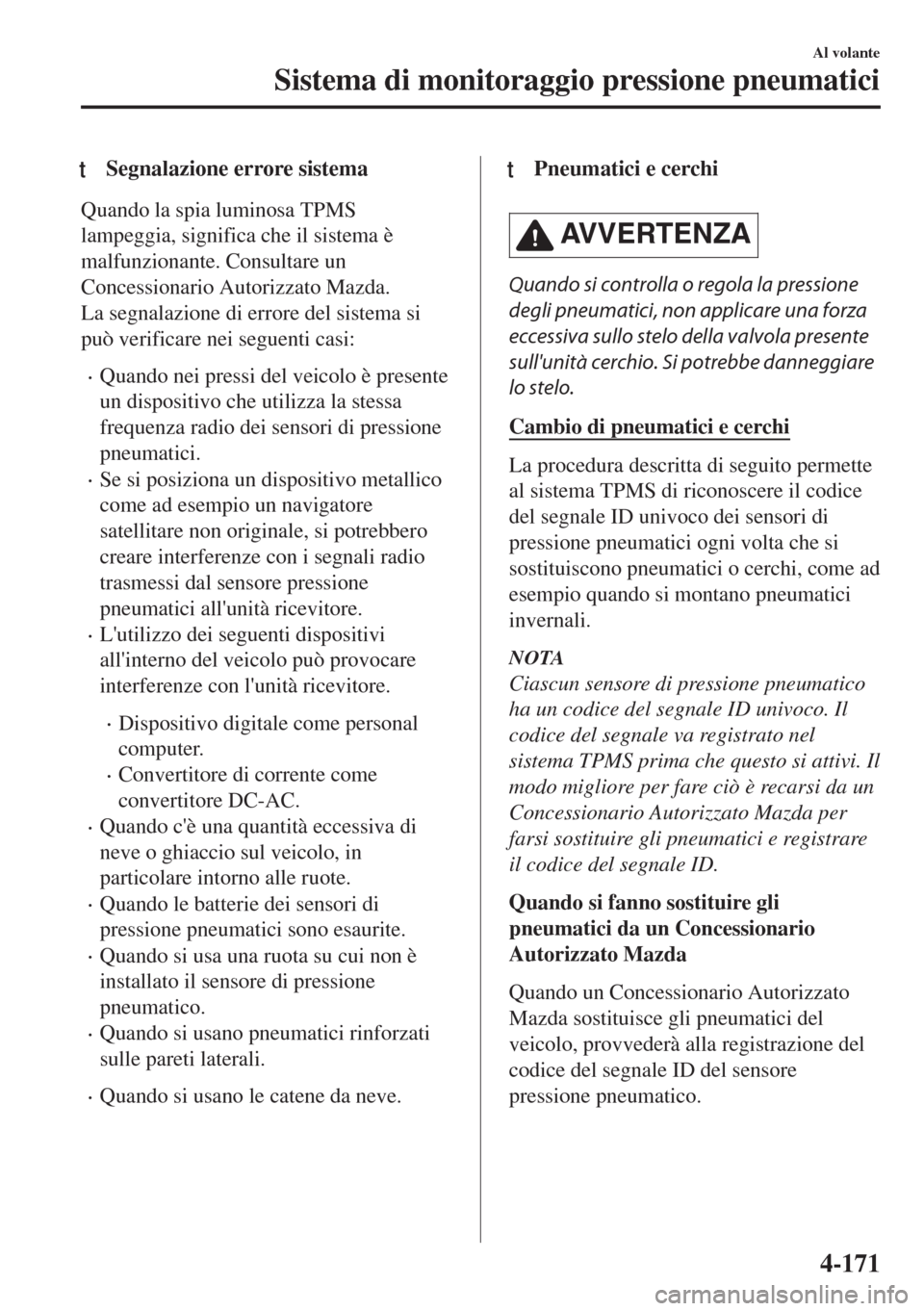

tSegnalazione errore sistema
Quando la spia luminosa TPMS
lampeggia, significa che il sistema è
malfunzionante. Consultare un
Concessionario Autorizzato Mazda.
La segnalazione di errore del sistema si
può verificare nei seguenti casi:
•Quando nei pressi del veicolo è presente
un dispositivo che utilizza la stessa
frequenza radio dei sensori di pressione
pneumatici.
•Se si posiziona un dispositivo metallico
come ad esempio un navigatore
satellitare non originale, si potrebbero
creare interferenze con i segnali radio
trasmessi dal sensore pressione
pneumatici all'unità ricevitore.
•L'utilizzo dei seguenti dispositivi
all'interno del veicolo può provocare
interferenze con l'unità ricevitore.
•Dispositivo digitale come personal
computer.
•Convertitore di corrente come
convertitore DC-AC.
•Quando c'è una quantità eccessiva di
neve o ghiaccio sul veicolo, in
particolare intorno alle ruote.
•Quando le batterie dei sensori di
pressione pneumatici sono esaurite.
•Quando si usa una ruota su cui non è
installato il sensore di pressione
pneumatico.
•Quando si usano pneumatici rinforzati
sulle pareti laterali.
•Quando si usano le catene da neve.
tPneumatici e cerchi
AV V E R T E N Z A
Quando si controlla o regola la pressione
degli pneumatici, non applicare una forza
eccessiva sullo stelo della valvola presente
sull'unità cerchio. Si potrebbe danneggiare
lo stelo.
Cambio di pneumatici e cerchi
La procedura descritta di seguito permette
al sistema TPMS di riconoscere il codice
del segnale ID univoco dei sensori di
pressione pneumatici ogni volta che si
sostituiscono pneumatici o cerchi, come ad
esempio quando si montano pneumatici
invernali.
NOTA
Ciascun sensore di pressione pneumatico
ha un codice del segnale ID univoco. Il
codice del segnale va registrato nel
sistema TPMS prima che questo si attivi. Il
modo migliore per fare ciò è recarsi da un
Concessionario Autorizzato Mazda per
farsi sostituire gli pneumatici e registrare
il codice del segnale ID.
Quando si fanno sostituire gli
pneumatici da un Concessionario
Autorizzato Mazda
Quando un Concessionario Autorizzato
Mazda sostituisce gli pneumatici del
veicolo, provvederà alla registrazione del
codice del segnale ID del sensore
pressione pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-171

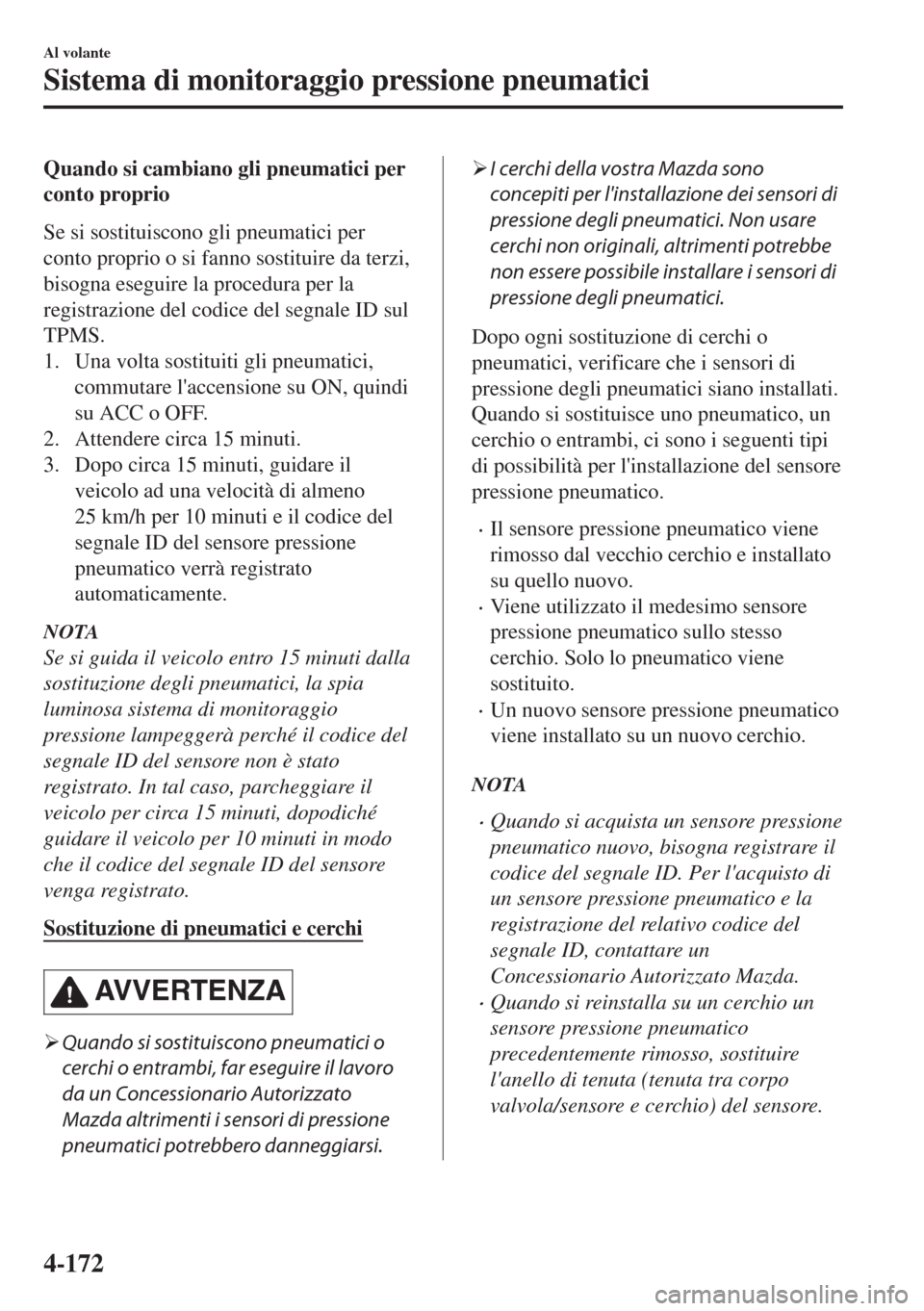

Quando si cambiano gli pneumatici per
conto proprio
Se si sostituiscono gli pneumatici per
conto proprio o si fanno sostituire da terzi,
bisogna eseguire la procedura per la
registrazione del codice del segnale ID sul
TPMS.
1. Una volta sostituiti gli pneumatici,
commutare l'accensione su ON, quindi
su ACC o OFF.
2. Attendere circa 15 minuti.
3. Dopo circa 15 minuti, guidare il
veicolo ad una velocità di almeno
25 km/h per 10 minuti e il codice del
segnale ID del sensore pressione
pneumatico verrà registrato
automaticamente.
NOTA
Se si guida il veicolo entro 15 minuti dalla
sostituzione degli pneumatici, la spia
luminosa sistema di monitoraggio
pressione lampeggerà perché il codice del
segnale ID del sensore non è stato
registrato. In tal caso, parcheggiare il
veicolo per circa 15 minuti, dopodiché
guidare il veicolo per 10 minuti in modo
che il codice del segnale ID del sensore
venga registrato.
Sostituzione di pneumatici e cerchi
AVVERTENZA
¾Quando si sostituiscono pneumatici o
cerchi o entrambi, far eseguire il lavoro
da un Concessionario Autorizzato
Mazda altrimenti i sensori di pressione
pneumatici potrebbero danneggiarsi.
¾I cerchi della vostra Mazda sono
concepiti per l'installazione dei sensori di
pressione degli pneumatici. Non usare
cerchi non originali, altrimenti potrebbe
non essere possibile installare i sensori di
pressione degli pneumatici.
Dopo ogni sostituzione di cerchi o
pneumatici, verificare che i sensori di
pressione degli pneumatici siano installati.
Quando si sostituisce uno pneumatico, un
cerchio o entrambi, ci sono i seguenti tipi
di possibilità per l'installazione del sensore
pressione pneumatico.
•Il sensore pressione pneumatico viene
rimosso dal vecchio cerchio e installato
su quello nuovo.
•Viene utilizzato il medesimo sensore
pressione pneumatico sullo stesso
cerchio. Solo lo pneumatico viene
sostituito.
•Un nuovo sensore pressione pneumatico
viene installato su un nuovo cerchio.
NOTA
•Quando si acquista un sensore pressione
pneumatico nuovo, bisogna registrare il
codice del segnale ID. Per l'acquisto di
un sensore pressione pneumatico e la
registrazione del relativo codice del
segnale ID, contattare un
Concessionario Autorizzato Mazda.
•Quando si reinstalla su un cerchio un
sensore pressione pneumatico
precedentemente rimosso, sostituire
l'anello di tenuta (tenuta tra corpo
valvola/sensore e cerchio) del sensore.
Al volante
Sistema di monitoraggio pressione pneumatici
4-172

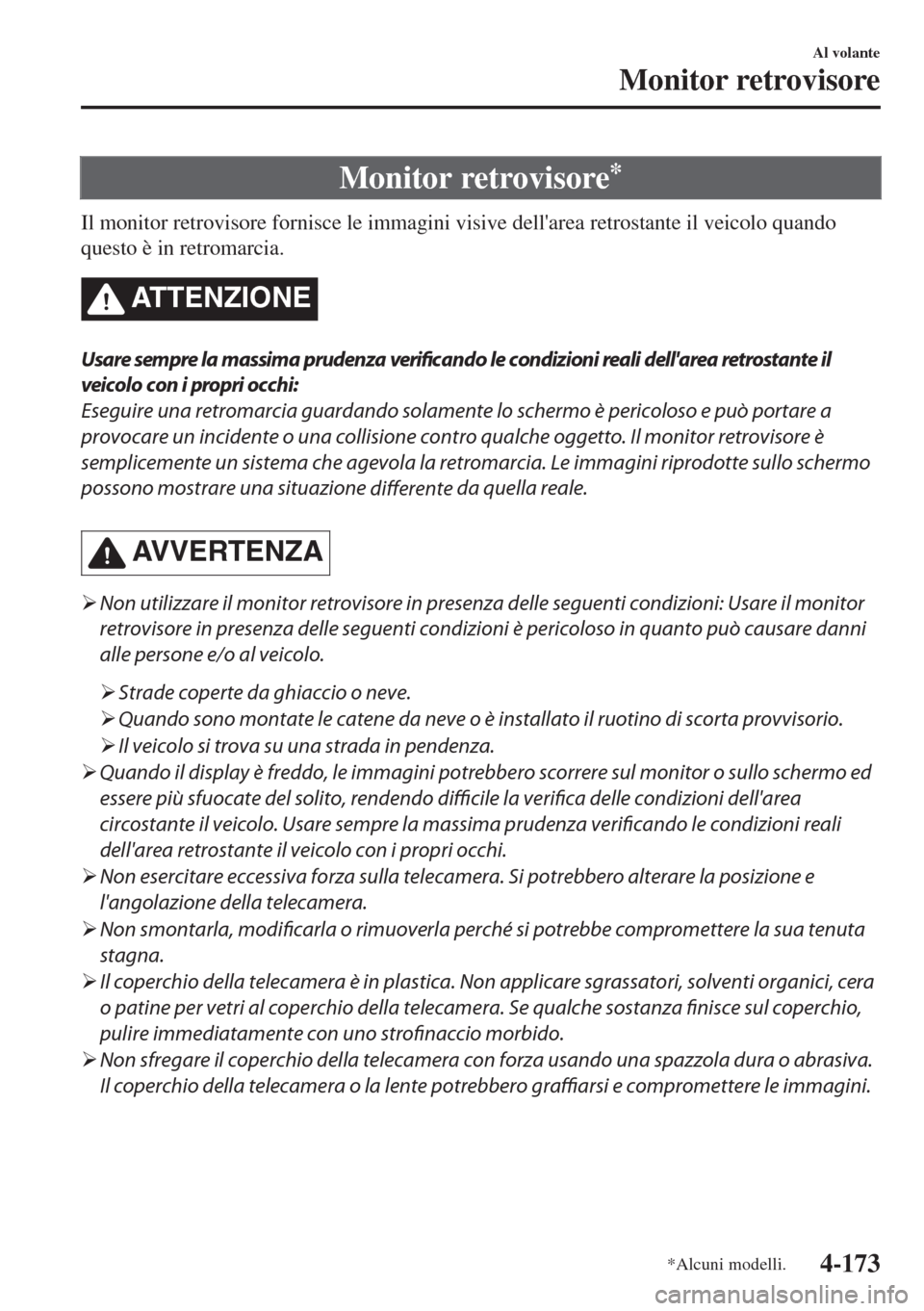

Monitor retrovisore*
Il monitor retrovisore fornisce le immagini visive dell'area retrostante il veicolo quando
questo è in retromarcia.
ATTENZIONE
Usare sempre la massima prudenza verificando le condizioni reali dell'area retrostante il
veicolo con i propri occhi:
Eseguire una retromarcia guardando solamente lo schermo è pericoloso e può portare a
provocare un incidente o una collisione contro qualche oggetto. Il monitor retrovisore è
semplicemente un sistema che agevola la retromarcia. Le immagini riprodotte sullo schermo
possono mostrare una situazione
differente da quella reale.
AVVERTENZA
¾Non utilizzare il monitor retrovisore in presenza delle seguenti condizioni: Usare il monitor
retrovisore in presenza delle seguenti condizioni è pericoloso in quanto può causare danni
alle persone e/o al veicolo.
¾Strade coperte da ghiaccio o neve.
¾Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
¾Il veicolo si trova su una strada in pendenza.
¾Quando il display è freddo, le immagini potrebbero scorrere sul monitor o sullo schermo ed
essere più sfuocate del solito, rendendo difficile la verifica delle condizioni dell'area
circostante il veicolo. Usare sempre la massima prudenza
verificando le condizioni reali
dell'area retrostante il veicolo con i propri occhi.
¾Non esercitare eccessiva forza sulla telecamera. Si potrebbero alterare la posizione e
l'angolazione della telecamera.
¾Non smontarla, modificarla o rimuoverla perché si potrebbe compromettere la sua tenuta
stagna.
¾Il coperchio della telecamera è in plastica. Non applicare sgrassatori, solventi organici, cera
o patine per vetri al coperchio della telecamera. Se qualche sostanza finisce sul coperchio,
pulire immediatamente con uno strofinaccio morbido.
¾Non sfregare il coperchio della telecamera con forza usando una spazzola dura o abrasiva.
Il coperchio della telecamera o la lente potrebbero graffiarsi e compromettere le immagini.
Al volante
Monitor retrovisore
*Alcuni modelli.4-173

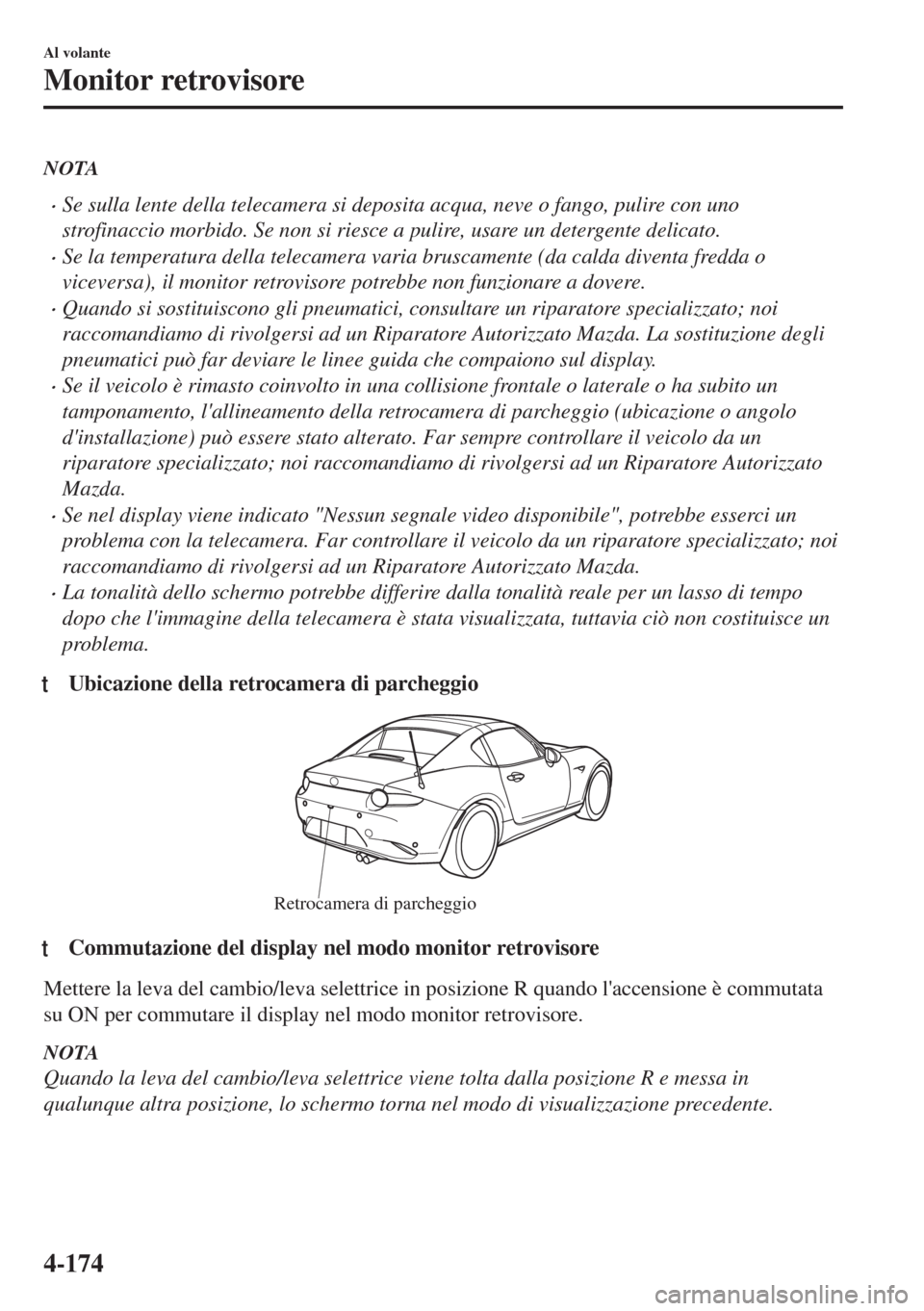

NOTA
•Se sulla lente della telecamera si deposita acqua, neve o fango, pulire con uno
strofinaccio morbido. Se non si riesce a pulire, usare un detergente delicato.
•Se la temperatura della telecamera varia bruscamente (da calda diventa fredda o
viceversa), il monitor retrovisore potrebbe non funzionare a dovere.
•Quando si sostituiscono gli pneumatici, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. La sostituzione degli
pneumatici può far deviare le linee guida che compaiono sul display.
•Se il veicolo è rimasto coinvolto in una collisione frontale o laterale o ha subito un
tamponamento, l'allineamento della retrocamera di parcheggio (ubicazione o angolo
d'installazione) può essere stato alterato. Far sempre controllare il veicolo da un
riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato
Mazda.
•Se nel display viene indicato "Nessun segnale video disponibile", potrebbe esserci un
problema con la telecamera. Far controllare il veicolo da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
•La tonalità dello schermo potrebbe differire dalla tonalità reale per un lasso di tempo
dopo che l'immagine della telecamera è stata visualizzata, tuttavia ciò non costituisce un
problema.
tUbicazione della retrocamera di parcheggio
Retrocamera di parcheggio
ttCommutazione del display nel modo monitor retrovisore
Mettere la leva del cambio/leva selettrice in posizione R quando l'accensione è commutata
su ON per commutare il display nel modo monitor retrovisore.
NOTA
Quando la leva del cambio/leva selettrice viene tolta dalla posizione R e messa in
qualunque altra posizione, lo schermo torna nel modo di visualizzazione precedente.
Al volante
Monitor retrovisore
4-174

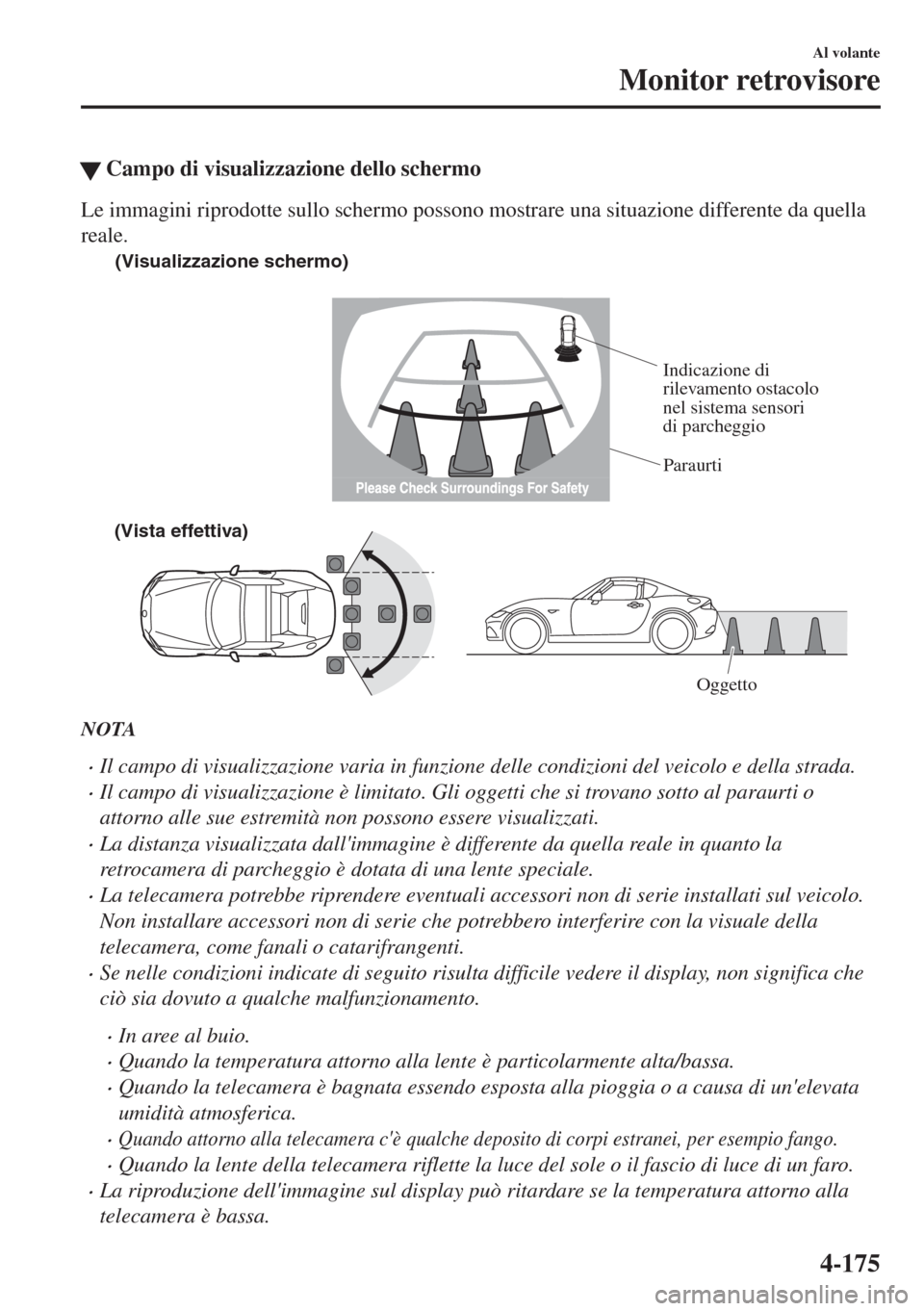

WCampo di visualizzazione dello schermo
Le immagini riprodotte sullo schermo possono mostrare una situazione differente da quella
reale.
(Visualizzazione schermo)
Paraurti
(Vista effettiva)
Oggetto
Indicazione di
rilevamento ostacolo
nel sistema sensori
di parcheggio
NOTA
•Il campo di visualizzazione varia in funzione delle condizioni del veicolo e della strada.
•Il campo di visualizzazione è limitato. Gli oggetti che si trovano sotto al paraurti o
attorno alle sue estremità non possono essere visualizzati.
•La distanza visualizzata dall'immagine è differente da quella reale in quanto la
retrocamera di parcheggio è dotata di una lente speciale.
•La telecamera potrebbe riprendere eventuali accessori non di serie installati sul veicolo.
Non installare accessori non di serie che potrebbero interferire con la visuale della
telecamera, come fanali o catarifrangenti.
•Se nelle condizioni indicate di seguito risulta difficile vedere il display, non significa che
ciò sia dovuto a qualche malfunzionamento.
•In aree al buio.
•Quando la temperatura attorno alla lente è particolarmente alta/bassa.
•Quando la telecamera è bagnata essendo esposta alla pioggia o a causa di un'elevata
umidità atmosferica.
•Quando attorno alla telecamera c'è qualche deposito di corpi estranei, per esempio fango.
•Quando la lente della telecamera riflette la luce del sole o il fascio di luce di un faro.
•La riproduzione dell'immagine sul display può ritardare se la temperatura attorno alla
telecamera è bassa.
Al volante
Monitor retrovisore
4-175

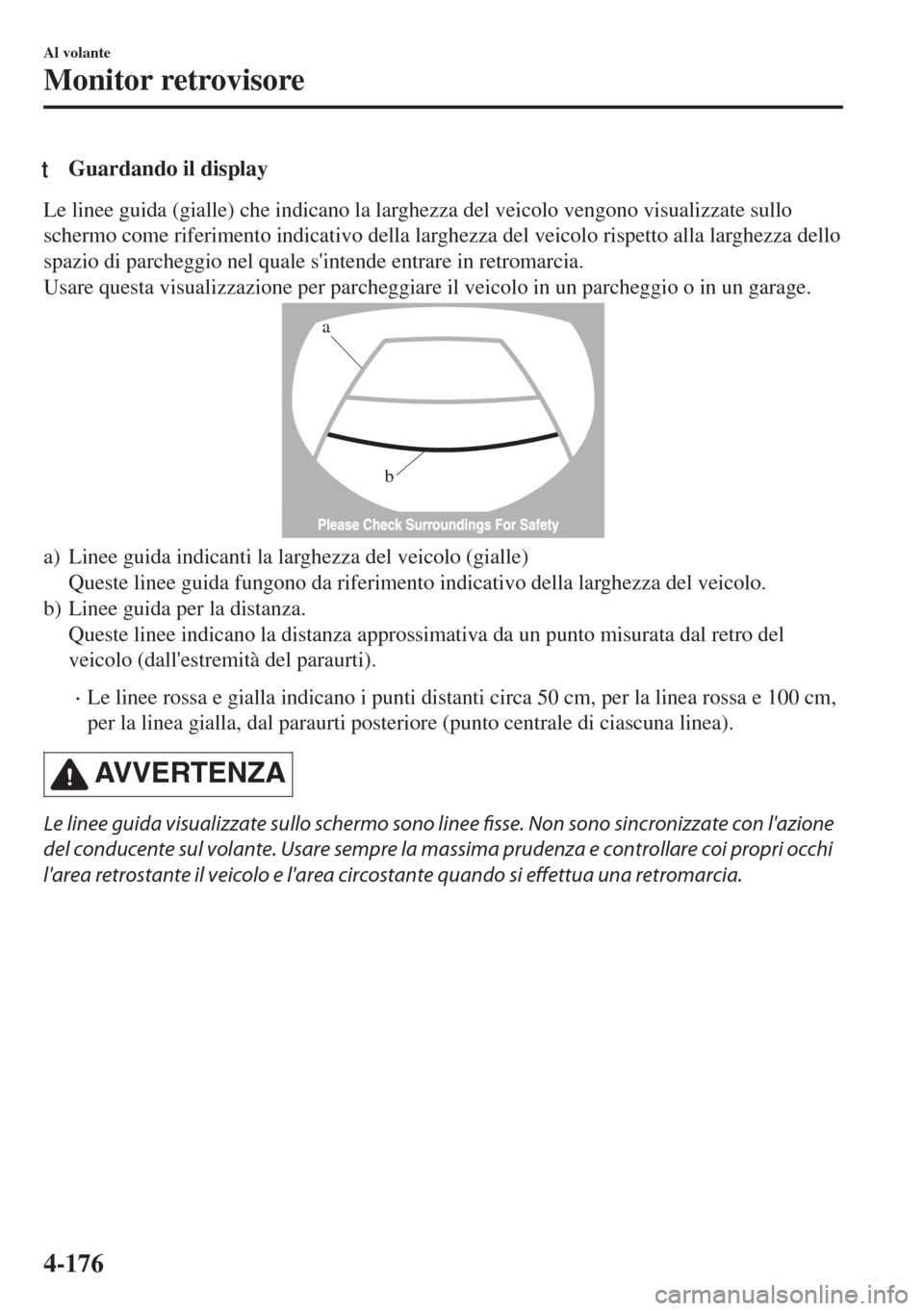

tGuardando il display
Le linee guida (gialle) che indicano la larghezza del veicolo vengono visualizzate sullo
schermo come riferimento indicativo della larghezza del veicolo rispetto alla larghezza dello
spazio di parcheggio nel quale s'intende entrare in retromarcia.
Usare questa visualizzazione per parcheggiare il veicolo in un parcheggio o in un garage.
b
a
a) Linee guida indicanti la larghezza del veicolo (gialle)
Queste linee guida fungono da riferimento indicativo della larghezza del veicolo.
b) Linee guida per la distanza.
Queste linee indicano la distanza approssimativa da un punto misurata dal retro del
veicolo (dall'estremità del paraurti).
•Le linee rossa e gialla indicano i punti distanti circa 50 cm, per la linea rossa e 100 cm,
per la linea gialla, dal paraurti posteriore (punto centrale di ciascuna linea).
AVVERTENZA
Le linee guida visualizzate sullo schermo sono linee fisse. Non sono sincronizzate con l'azione
del conducente sul volante. Usare sempre la massima prudenza e controllare coi propri occhi
l'area retrostante il veicolo e l'area circostante quando si effettua una retromarcia.
Al volante
Monitor retrovisore
4-176

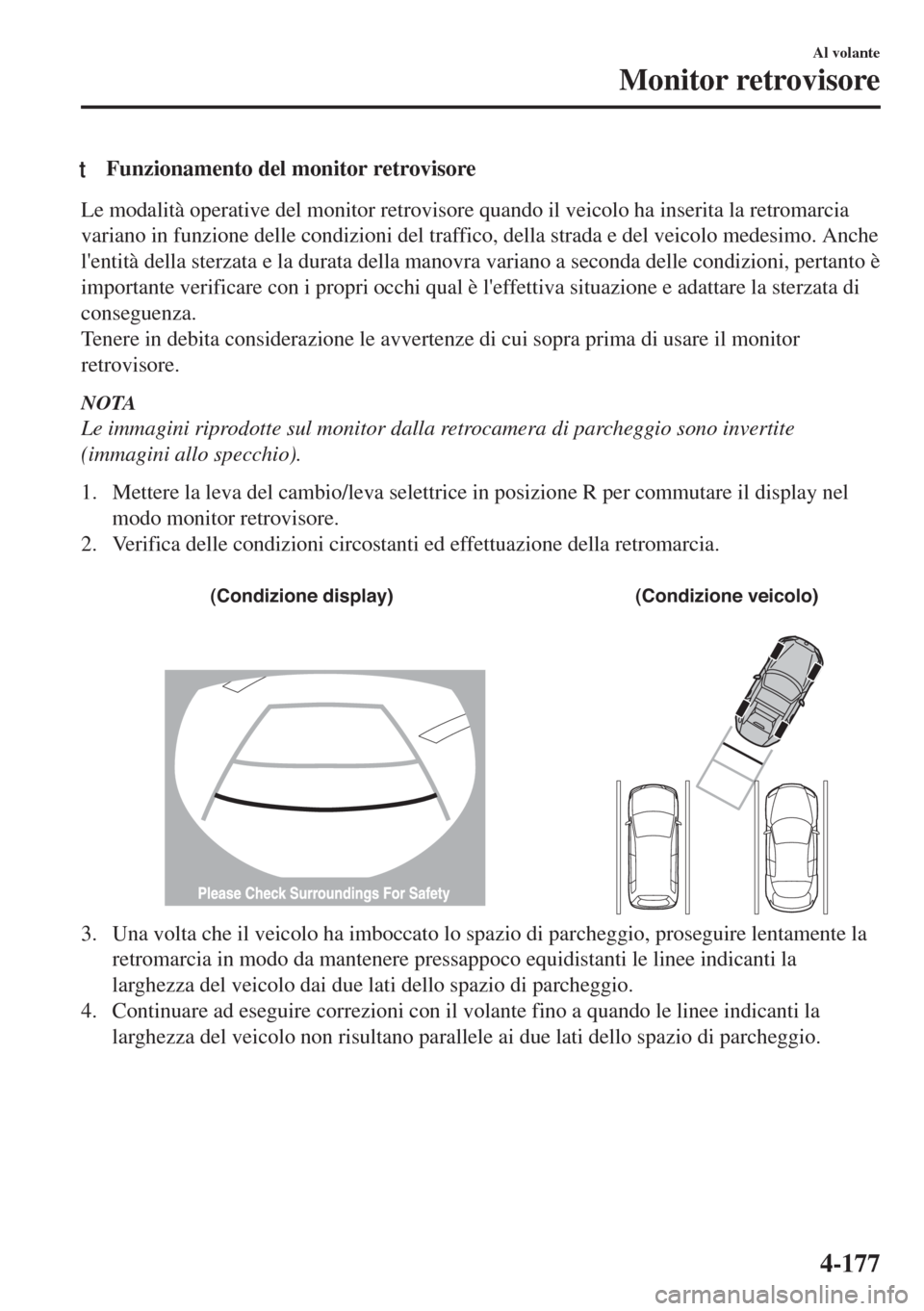

tFunzionamento del monitor retrovisore
Le modalità operative del monitor retrovisore quando il veicolo ha inserita la retromarcia
variano in funzione delle condizioni del traffico, della strada e del veicolo medesimo. Anche
l'entità della sterzata e la durata della manovra variano a seconda delle condizioni, pertanto è
importante verificare con i propri occhi qual è l'effettiva situazione e adattare la sterzata di
conseguenza.
Tenere in debita considerazione le avvertenze di cui sopra prima di usare il monitor
retrovisore.
NOTA
Le immagini riprodotte sul monitor dalla retrocamera di parcheggio sono invertite
(immagini allo specchio).
1. Mettere la leva del cambio/leva selettrice in posizione R per commutare il display nel
modo monitor retrovisore.
2. Verifica delle condizioni circostanti ed effettuazione della retromarcia.

(Condizione display) (Condizione veicolo)
3. Una volta che il veicolo ha imboccato lo spazio di parcheggio, proseguire lentamente la
retromarcia in modo da mantenere pressappoco equidistanti le linee indicanti la
larghezza del veicolo dai due lati dello spazio di parcheggio.
4. Continuare ad eseguire correzioni con il volante fino a quando le linee indicanti la
larghezza del veicolo non risultano parallele ai due lati dello spazio di parcheggio.
Al volante
Monitor retrovisore
4-177

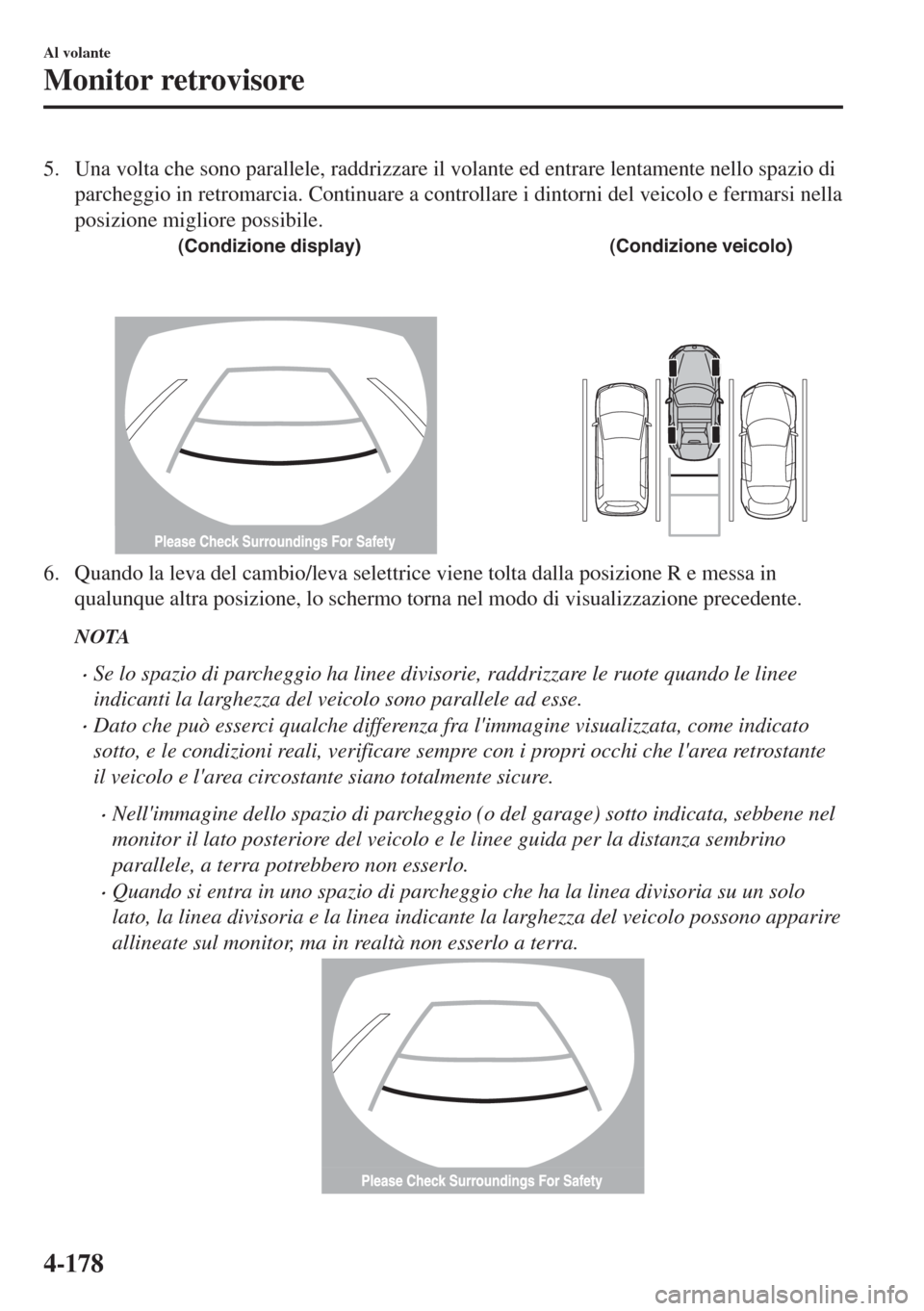

5. Una volta che sono parallele, raddrizzare il volante ed entrare lentamente nello spazio di
parcheggio in retromarcia. Continuare a controllare i dintorni del veicolo e fermarsi nella
posizione migliore possibile.
(Condizione display) (Condizione veicolo)
6. Quando la leva del cambio/leva selettrice viene tolta dalla posizione R e messa in
qualunque altra posizione, lo schermo torna nel modo di visualizzazione precedente.
NOTA
•Se lo spazio di parcheggio ha linee divisorie, raddrizzare le ruote quando le linee
indicanti la larghezza del veicolo sono parallele ad esse.
•Dato che può esserci qualche differenza fra l'immagine visualizzata, come indicato
sotto, e le condizioni reali, verificare sempre con i propri occhi che l'area retrostante
il veicolo e l'area circostante siano totalmente sicure.
•Nell'immagine dello spazio di parcheggio (o del garage) sotto indicata, sebbene nel
monitor il lato posteriore del veicolo e le linee guida per la distanza sembrino
parallele, a terra potrebbero non esserlo.
•Quando si entra in uno spazio di parcheggio che ha la linea divisoria su un solo
lato, la linea divisoria e la linea indicante la larghezza del veicolo possono apparire
allineate sul monitor, ma in realtà non esserlo a terra.
Al volante
Monitor retrovisore
4-178

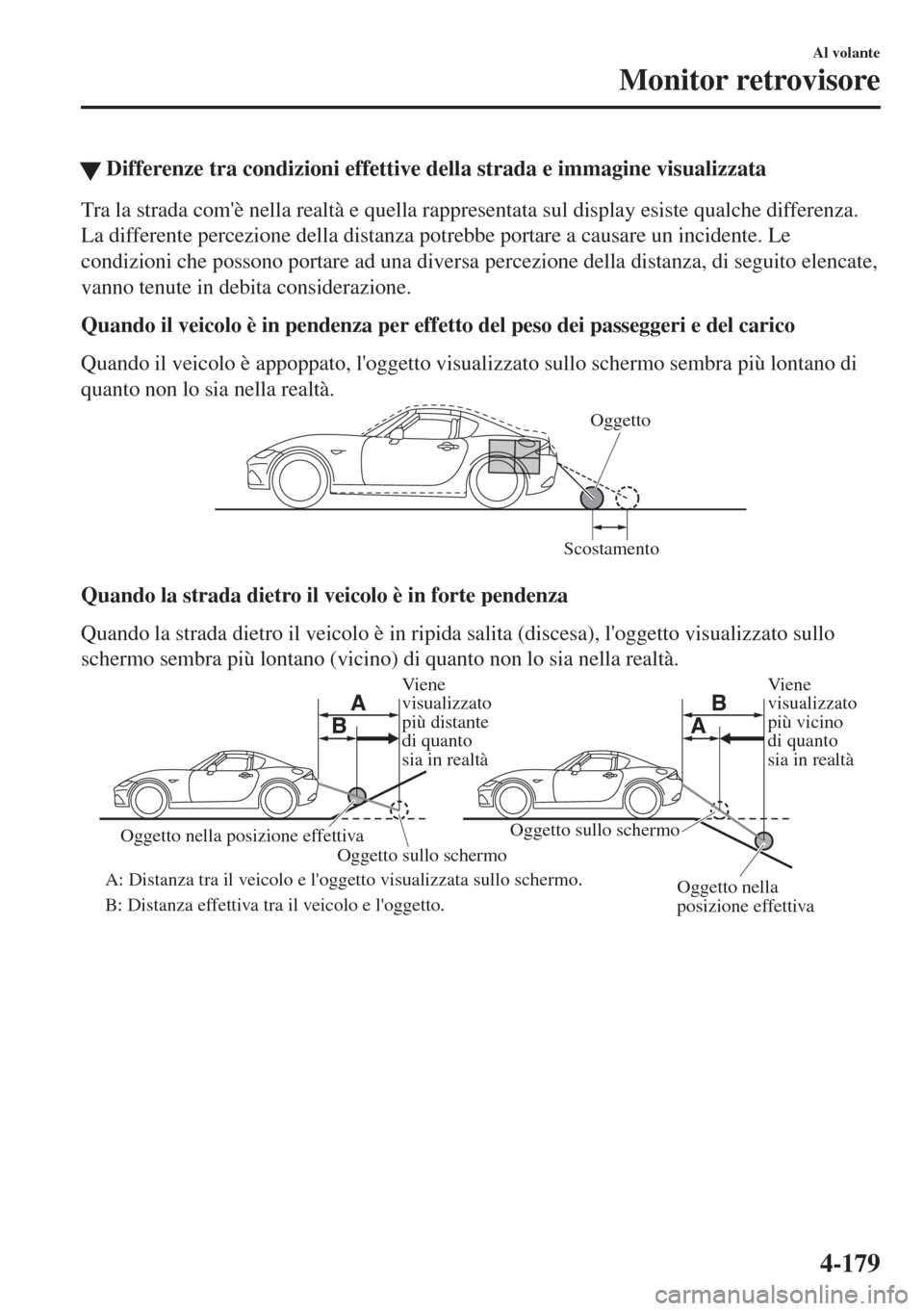

WDifferenze tra condizioni effettive della strada e immagine visualizzata
Tra la strada com'è nella realtà e quella rappresentata sul display esiste qualche differenza.
La differente percezione della distanza potrebbe portare a causare un incidente. Le
condizioni che possono portare ad una diversa percezione della distanza, di seguito elencate,
vanno tenute in debita considerazione.
Quando il veicolo è in pendenza per effetto del peso dei passeggeri e del carico
Quando il veicolo è appoppato, l'oggetto visualizzato sullo schermo sembra più lontano di
quanto non lo sia nella realtà.
ScostamentoOggetto
Quando la strada dietro il veicolo è in forte pendenza
Quando la strada dietro il veicolo è in ripida salita (discesa), l'oggetto visualizzato sullo
schermo sembra più lontano (vicino) di quanto non lo sia nella realtà.
Viene
visualizzato
più distante
di quanto
sia in realtàViene
visualizzato
più vicino
di quanto
sia in realtà
Oggetto nella
posizione effettiva Oggetto nella posizione effettiva
Oggetto sullo schermo
A: Distanza tra il veicolo e l'oggetto visualizzata sullo schermo.
B: Distanza effettiva tra il veicolo e l'oggetto.Oggetto sullo schermo
A AB
B
Al volante
Monitor retrovisore
4-179

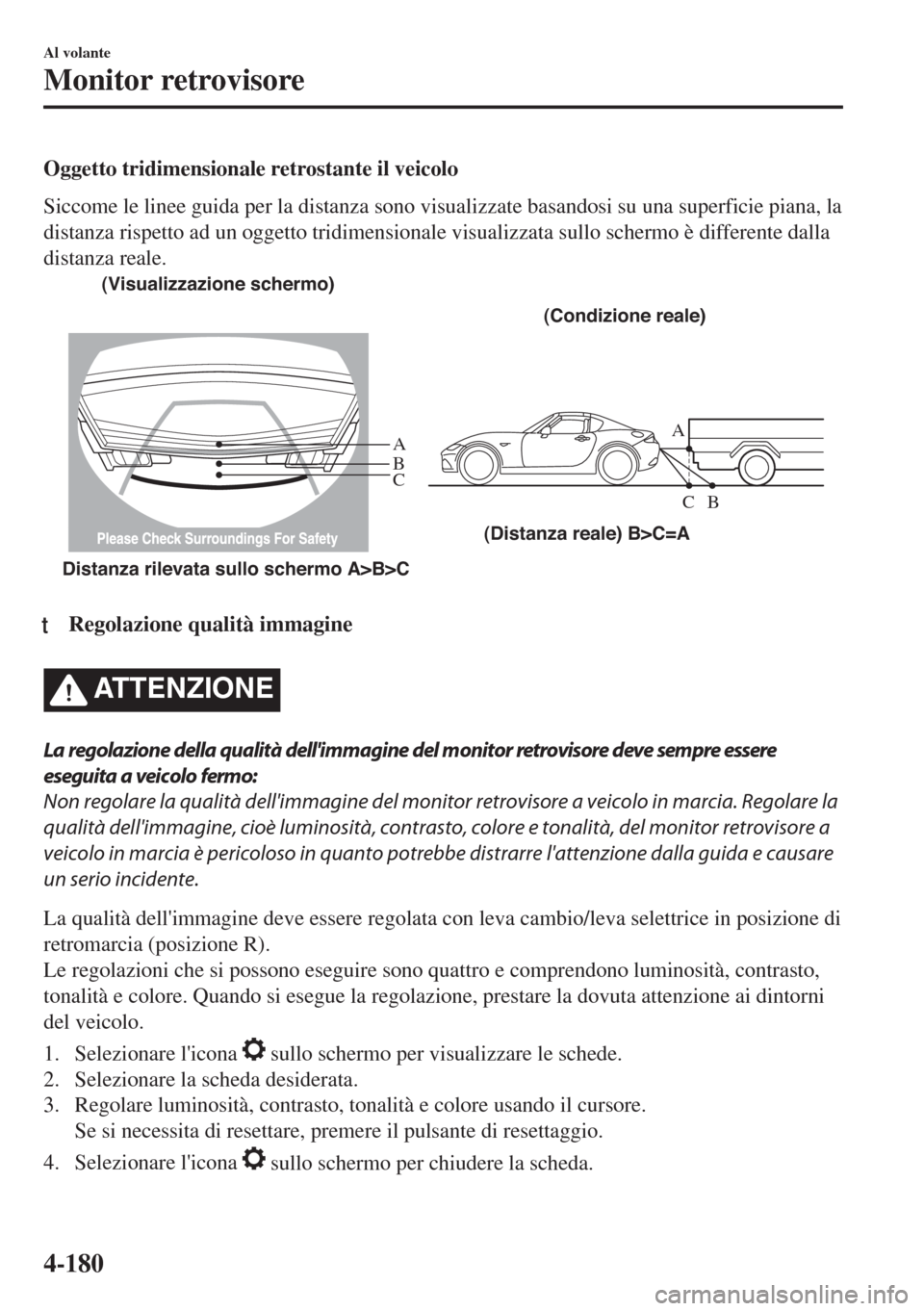

Oggetto tridimensionale retrostante il veicolo
Siccome le linee guida per la distanza sono visualizzate basandosi su una superficie piana, la
distanza rispetto ad un oggetto tridimensionale visualizzata sullo schermo è differente dalla
distanza reale.
A
A
C B
CB
(Distanza reale) B>C=A
Distanza rilevata sullo schermo A>B>C(Visualizzazione schermo)
(Condizione reale)
ttRegolazione qualità immagine
ATTENZIONE
La regolazione della qualità dell'immagine del monitor retrovisore deve sempre essere
eseguita a veicolo fermo:
Non regolare la qualità dell'immagine del monitor retrovisore a veicolo in marcia. Regolare la
qualità dell'immagine, cioè luminosità, contrasto, colore e tonalità, del monitor retrovisore a
veicolo in marcia è pericoloso in quanto potrebbe distrarre l'attenzione dalla guida e causare
un serio incidente.
La qualità dell'immagine deve essere regolata con leva cambio/leva selettrice in posizione di
retromarcia (posizione R).
Le regolazioni che si possono eseguire sono quattro e comprendono luminosità, contrasto,
tonalità e colore. Quando si esegue la regolazione, prestare la dovuta attenzione ai dintorni
del veicolo.
1. Selezionare l'icona
sullo schermo per visualizzare le schede.
2. Selezionare la scheda desiderata.
3. Regolare luminosità, contrasto, tonalità e colore usando il cursore.
Se si necessita di resettare, premere il pulsante di resettaggio.
4. Selezionare l'icona
sullo schermo per chiudere la scheda.
Al volante
Monitor retrovisore
4-180
