MAZDA MODEL MX-5 2018 Manuale del proprietario (in Italian)

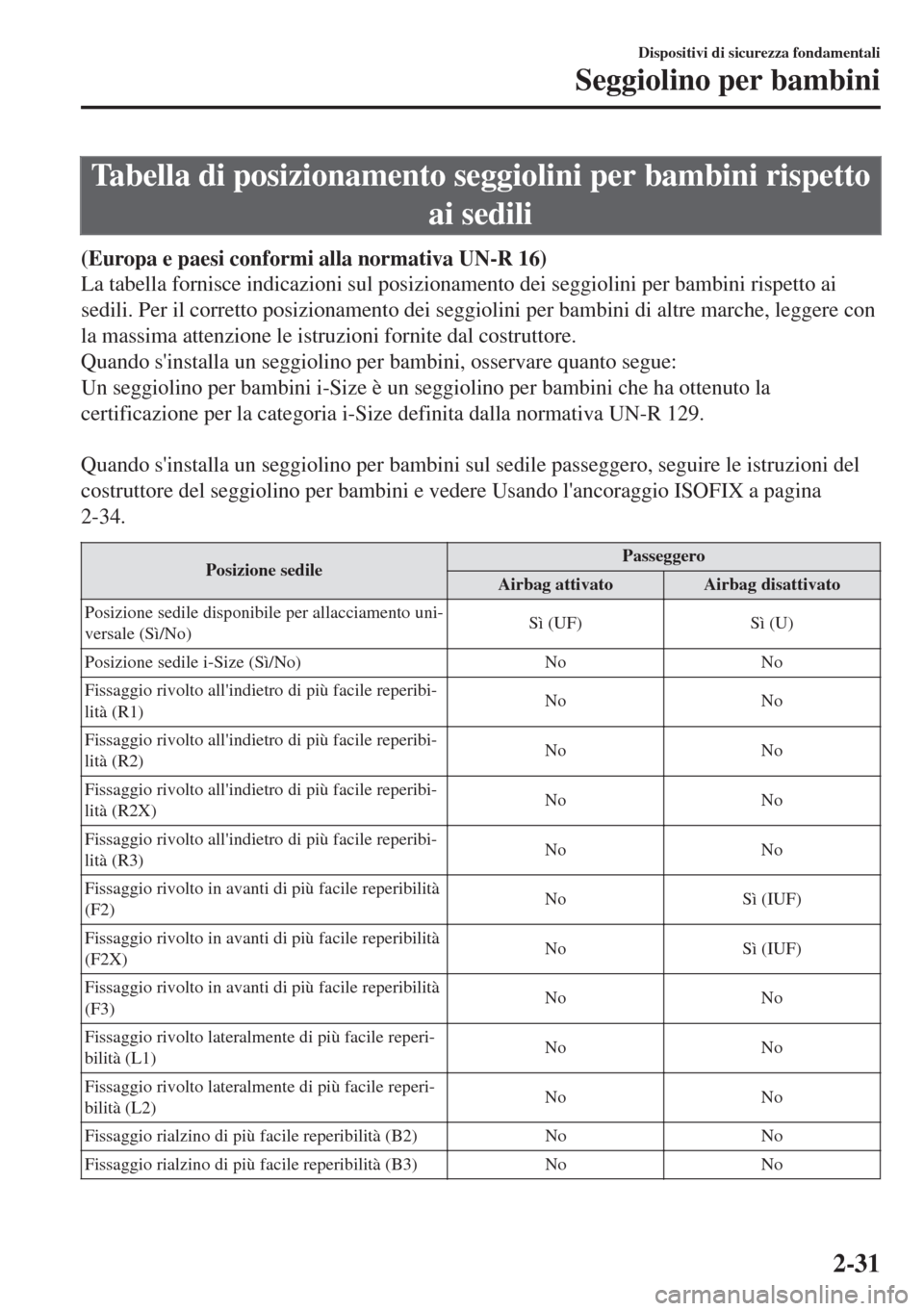

Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
(Europa e paesi conformi alla normativa UN-R 16)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con
la massima attenzione le istruzioni fornite dal costruttore.
Quando s'installa un seggiolino per bambini, osservare quanto segue:
Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto la
certificazione per la categoria i-Size definita dalla normativa UN-R 129.

Quando s'installa un seggiolino per bambini sul sedile passeggero, seguire le istruzioni del
costruttore del seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina
2-34.
Posizione sedilePasseggero
Airbag attivato Airbag disattivato
Posizione sedile disponibile per allacciamento uni-
versale (Sì/No)Sì (UF) Sì (U)
Posizione sedile i-Size (Sì/No) No No
Fissaggio rivolto all'indietro di più facile reperibi-
lità (R1)No No
Fissaggio rivolto all'indietro di più facile reperibi-
lità (R2)No No
Fissaggio rivolto all'indietro di più facile reperibi-
lità (R2X)No No
Fissaggio rivolto all'indietro di più facile reperibi-
lità (R3)No No
Fissaggio rivolto in avanti di più facile reperibilità
(F2)No Sì (IUF)
Fissaggio rivolto in avanti di più facile reperibilità
(F2X)No Sì (IUF)
Fissaggio rivolto in avanti di più facile reperibilità
(F3)No No
Fissaggio rivolto lateralmente di più facile reperi-
bilità (L1)No No
Fissaggio rivolto lateralmente di più facile reperi-
bilità (L2)No No
Fissaggio rialzino di più facile reperibilità (B2) No No
Fissaggio rialzino di più facile reperibilità (B3) No No
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31

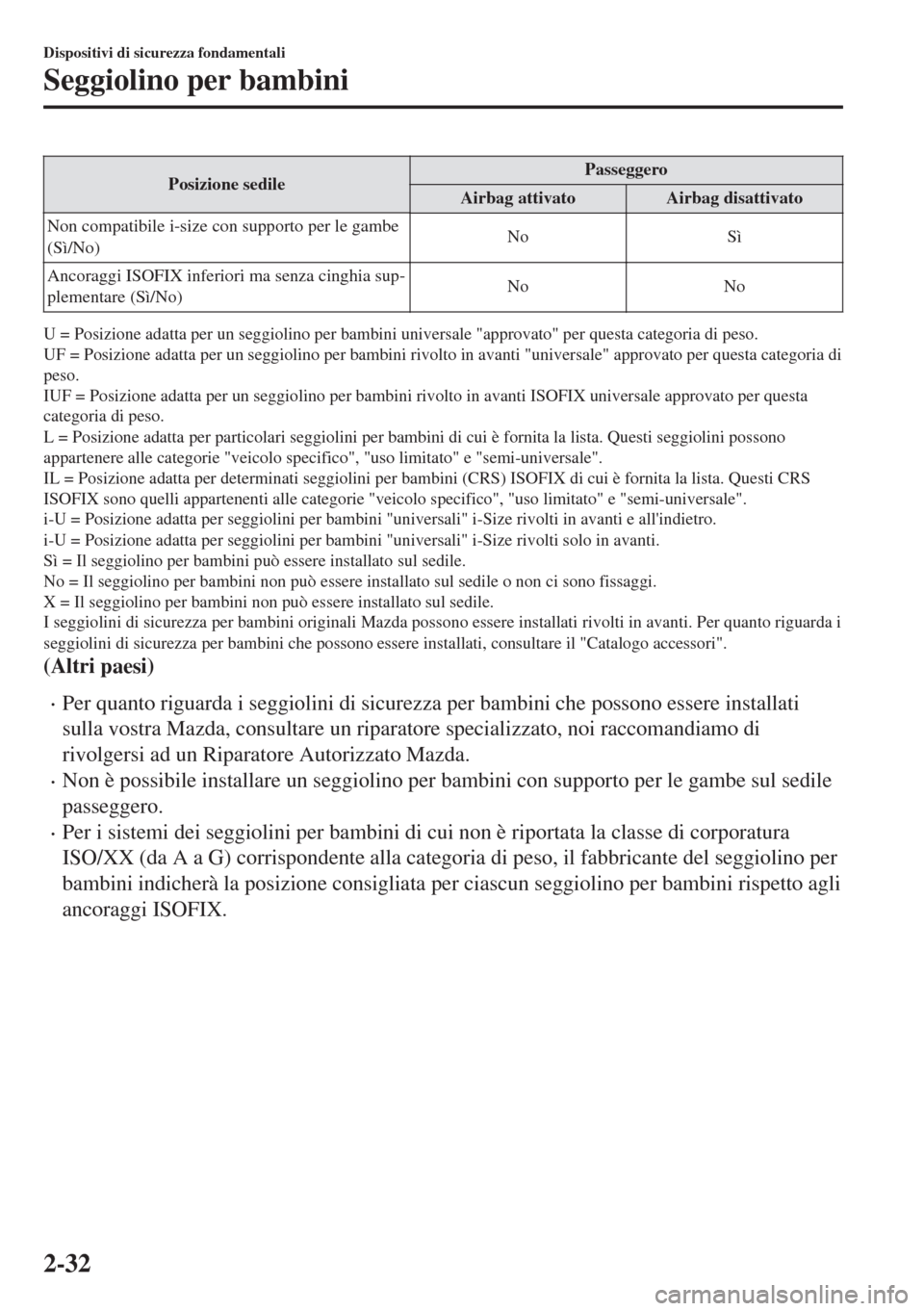

Posizione sedilePasseggero
Airbag attivato Airbag disattivato
Non compatibile i-size con supporto per le gambe
(Sì/No)No Sì
Ancoraggi ISOFIX inferiori ma senza cinghia sup-
plementare (Sì/No)No No
U = Posizione adatta per un seggiolino per bambini universale "approvato" per questa categoria di peso.
UF = Posizione adatta per un seggiolino per bambini rivolto in avanti "universale" approvato per questa categoria di
peso.
IUF = Posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
L = Posizione adatta per particolari seggiolini per bambini di cui è fornita la lista. Questi seggiolini possono
appartenere alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
IL = Posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX di cui è fornita la lista. Questi CRS
ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti in avanti e all'indietro.
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti solo in avanti.
Sì = Il seggiolino per bambini può essere installato sul sedile.
No = Il seggiolino per bambini non può essere installato sul sedile o non ci sono fissaggi.
X = Il seggiolino per bambini non può essere installato sul sedile.
I seggiolini di sicurezza per bambini originali Mazda possono essere installati rivolti in avanti. Per quanto riguarda i
seggiolini di sicurezza per bambini che possono essere installati, consultare il "Catalogo accessori".
(Altri paesi)
•Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati
sulla vostra Mazda, consultare un riparatore specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
•Non è possibile installare un seggiolino per bambini con supporto per le gambe sul sedile
passeggero.
•Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura
ISO/XX (da A a G) corrispondente alla categoria di peso, il fabbricante del seggiolino per
bambini indicherà la posizione consigliata per ciascun seggiolino per bambini rispetto agli
ancoraggi ISOFIX.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32

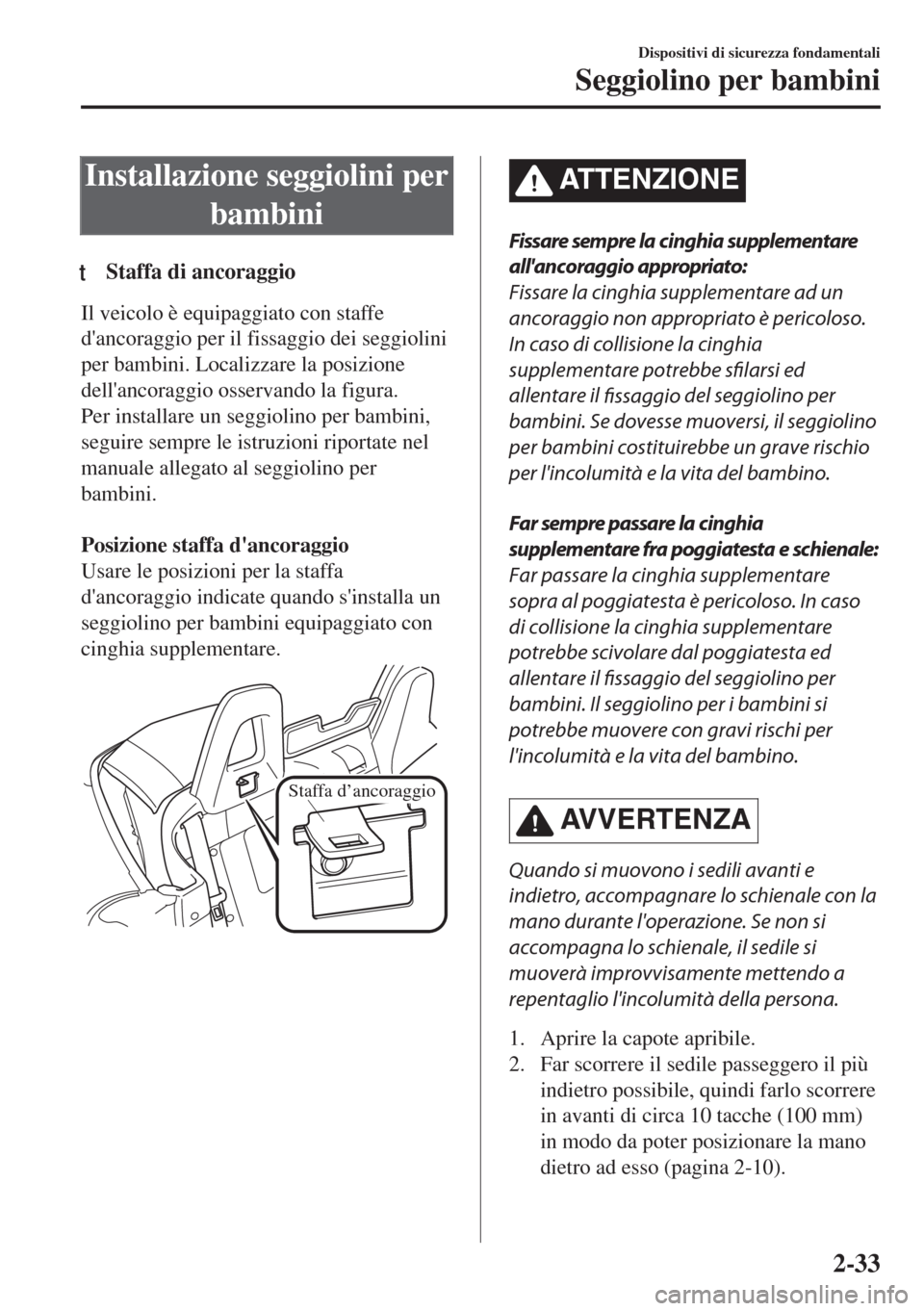

Installazione seggiolini per
bambini
tStaffa di ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione
dell'ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
seguire sempre le istruzioni riportate nel
manuale allegato al seggiolino per
bambini.

Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Staffa d’ancoraggio
ATTENZIONE
Fissare sempre la cinghia supplementare
all'ancoraggio appropriato:
Fissare la cinghia supplementare ad un
ancoraggio non appropriato è pericoloso.
In caso di collisione la cinghia
supplementare potrebbe sfilarsi ed
allentare il
fissaggio del seggiolino per
bambini. Se dovesse muoversi, il seggiolino
per bambini costituirebbe un grave rischio
per l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In caso
di collisione la cinghia supplementare
potrebbe scivolare dal poggiatesta ed
allentare il fissaggio del seggiolino per
bambini. Il seggiolino per i bambini si
potrebbe muovere con gravi rischi per
l'incolumità e la vita del bambino.
AV V E R T E N Z A
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale con la
mano durante l'operazione. Se non si
accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
1. Aprire la capote apribile.
2. Far scorrere il sedile passeggero il più
indietro possibile, quindi farlo scorrere
in avanti di circa 10 tacche (100 mm)
in modo da poter posizionare la mano
dietro ad esso (pagina 2-10).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-33

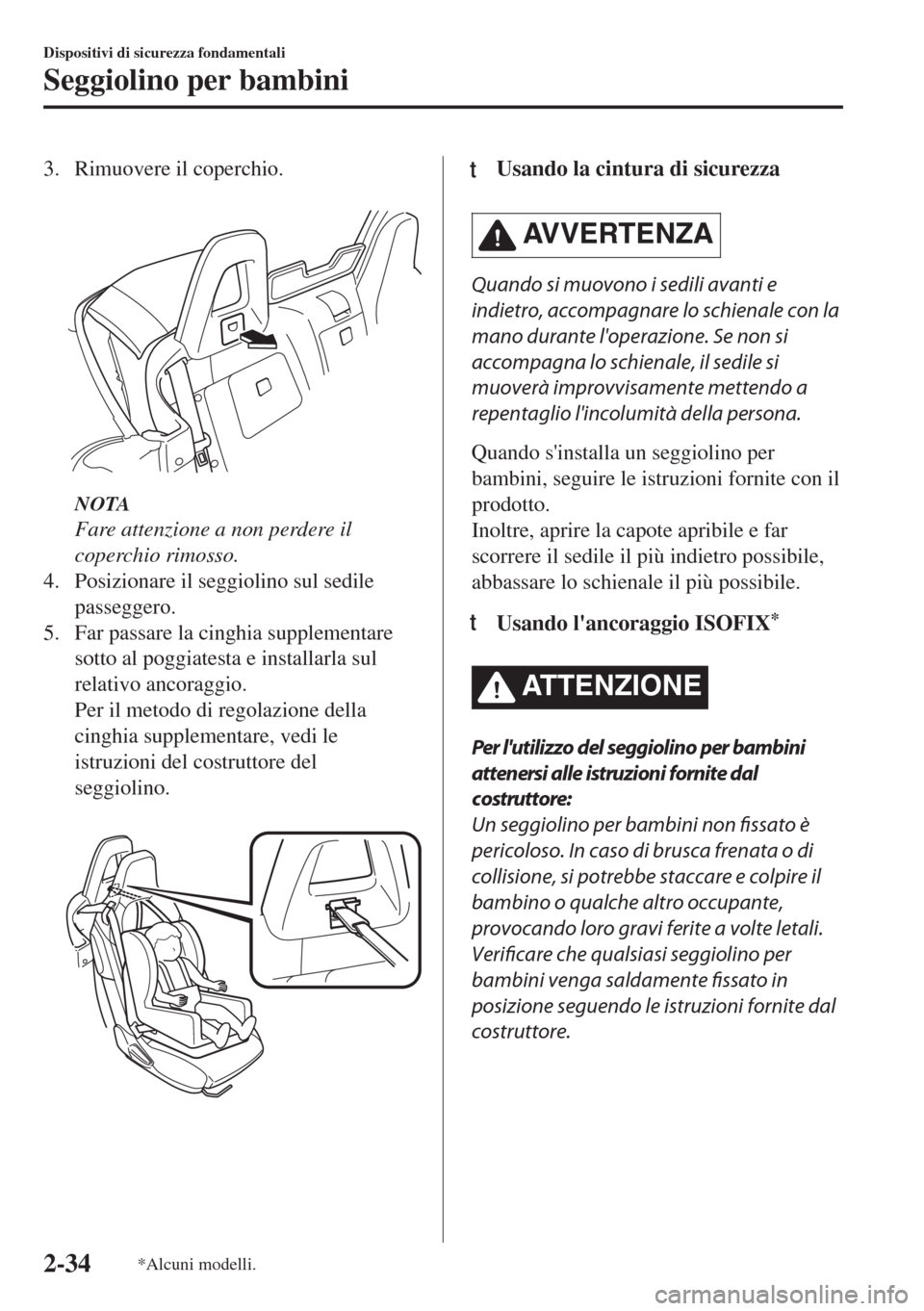

3. Rimuovere il coperchio.

NOTA
Fare attenzione a non perdere il
coperchio rimosso.
4. Posizionare il seggiolino sul sedile
passeggero.
5. Far passare la cinghia supplementare
sotto al poggiatesta e installarla sul
relativo ancoraggio.
Per il metodo di regolazione della
cinghia supplementare, vedi le
istruzioni del costruttore del
seggiolino.

ttUsando la cintura di sicurezza
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale con la
mano durante l'operazione. Se non si
accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite con il
prodotto.
Inoltre, aprire la capote apribile e far
scorrere il sedile il più indietro possibile,
abbassare lo schienale il più possibile.
tUsando l'ancoraggio ISOFIX*
ATTENZIONE
Per l'utilizzo del seggiolino per bambini
attenersi alle istruzioni fornite dal
costruttore:
Un seggiolino per bambini non fissato è
pericoloso. In caso di brusca frenata o di
collisione, si potrebbe staccare e colpire il
bambino o qualche altro occupante,
provocando loro gravi ferite a volte letali.
Verificare che qualsiasi seggiolino per
bambini venga saldamente fissato in
posizione seguendo le istruzioni fornite dal
costruttore.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-34*Alcuni modelli.

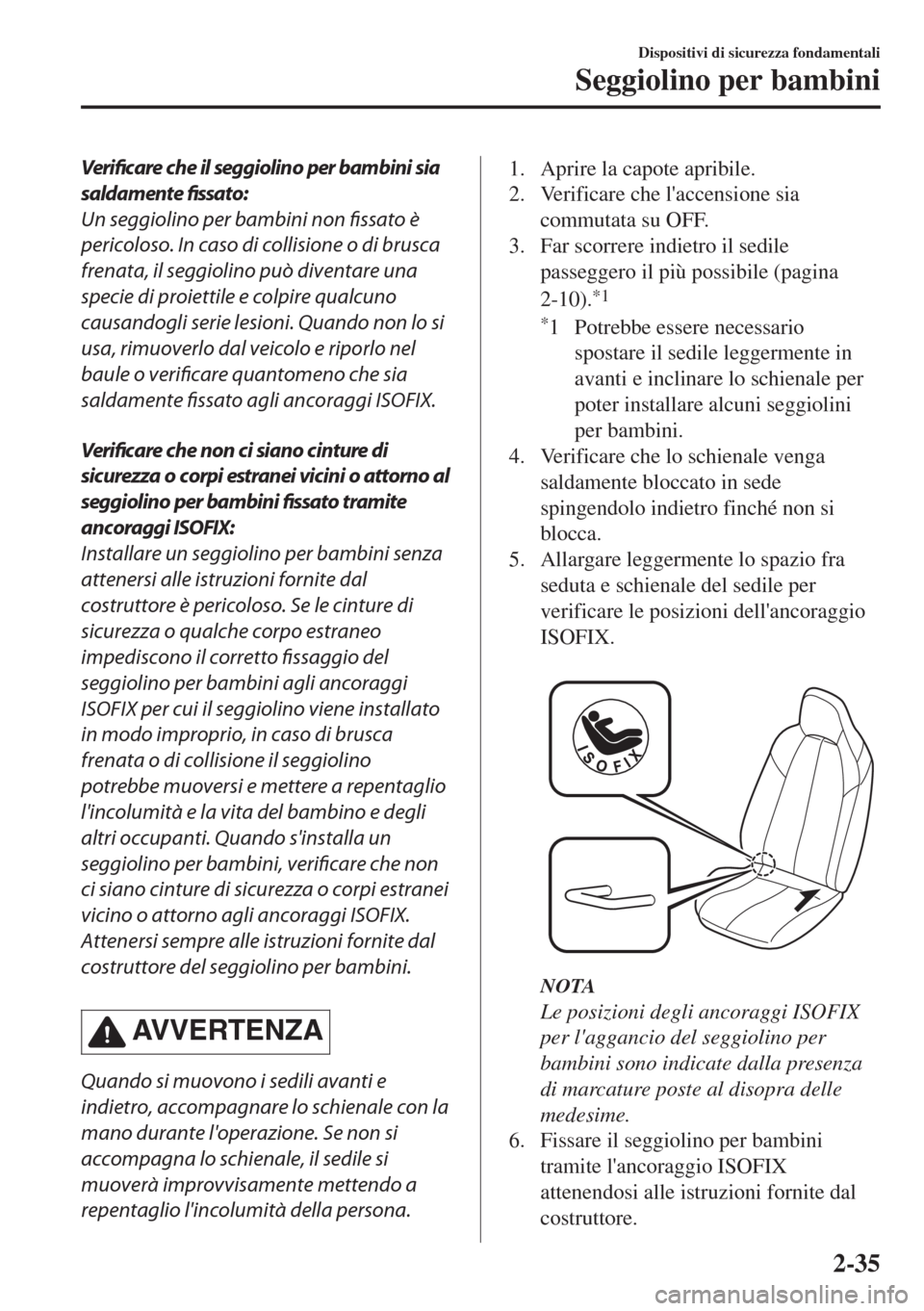

Verificare che il seggiolino per bambini sia
saldamente fissato:
Un seggiolino per bambini non fissato è
pericoloso. In caso di collisione o di brusca
frenata, il seggiolino può diventare una
specie di proiettile e colpire qualcuno
causandogli serie lesioni. Quando non lo si
usa, rimuoverlo dal veicolo e riporlo nel
baule o verificare quantomeno che sia
saldamente fissato agli ancoraggi ISOFIX.
Verificare che non ci siano cinture di
sicurezza o corpi estranei vicini o attorno al
seggiolino per bambini fissato tramite
ancoraggi ISOFIX:
Installare un seggiolino per bambini senza
attenersi alle istruzioni fornite dal
costruttore è pericoloso. Se le cinture di
sicurezza o qualche corpo estraneo
impediscono il corretto fissaggio del
seggiolino per bambini agli ancoraggi
ISOFIX per cui il seggiolino viene installato
in modo improprio, in caso di brusca
frenata o di collisione il seggiolino
potrebbe muoversi e mettere a repentaglio
l'incolumità e la vita del bambino e degli
altri occupanti. Quando s'installa un
seggiolino per bambini,
verificare che non
ci siano cinture di sicurezza o corpi estranei
vicino o attorno agli ancoraggi ISOFIX.
Attenersi sempre alle istruzioni fornite dal
costruttore del seggiolino per bambini.
AVVERTENZA
Quando si muovono i sedili avanti e
indietro, accompagnare lo schienale con la
mano durante l'operazione. Se non si
accompagna lo schienale, il sedile si
muoverà improvvisamente mettendo a
repentaglio l'incolumità della persona.
1. Aprire la capote apribile.
2. Verificare che l'accensione sia
commutata su OFF.
3. Far scorrere indietro il sedile
passeggero il più possibile (pagina
2-10).
*1
*
1 Potrebbe essere necessario
spostare il sedile leggermente in
avanti e inclinare lo schienale per
poter installare alcuni seggiolini
per bambini.
4. Verificare che lo schienale venga
saldamente bloccato in sede
spingendolo indietro finché non si
blocca.
5. Allargare leggermente lo spazio fra
seduta e schienale del sedile per
verificare le posizioni dell'ancoraggio
ISOFIX.

NOTA
Le posizioni degli ancoraggi ISOFIX
per l'aggancio del seggiolino per
bambini sono indicate dalla presenza
di marcature poste al disopra delle
medesime.
6. Fissare il seggiolino per bambini
tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite dal
costruttore.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-35

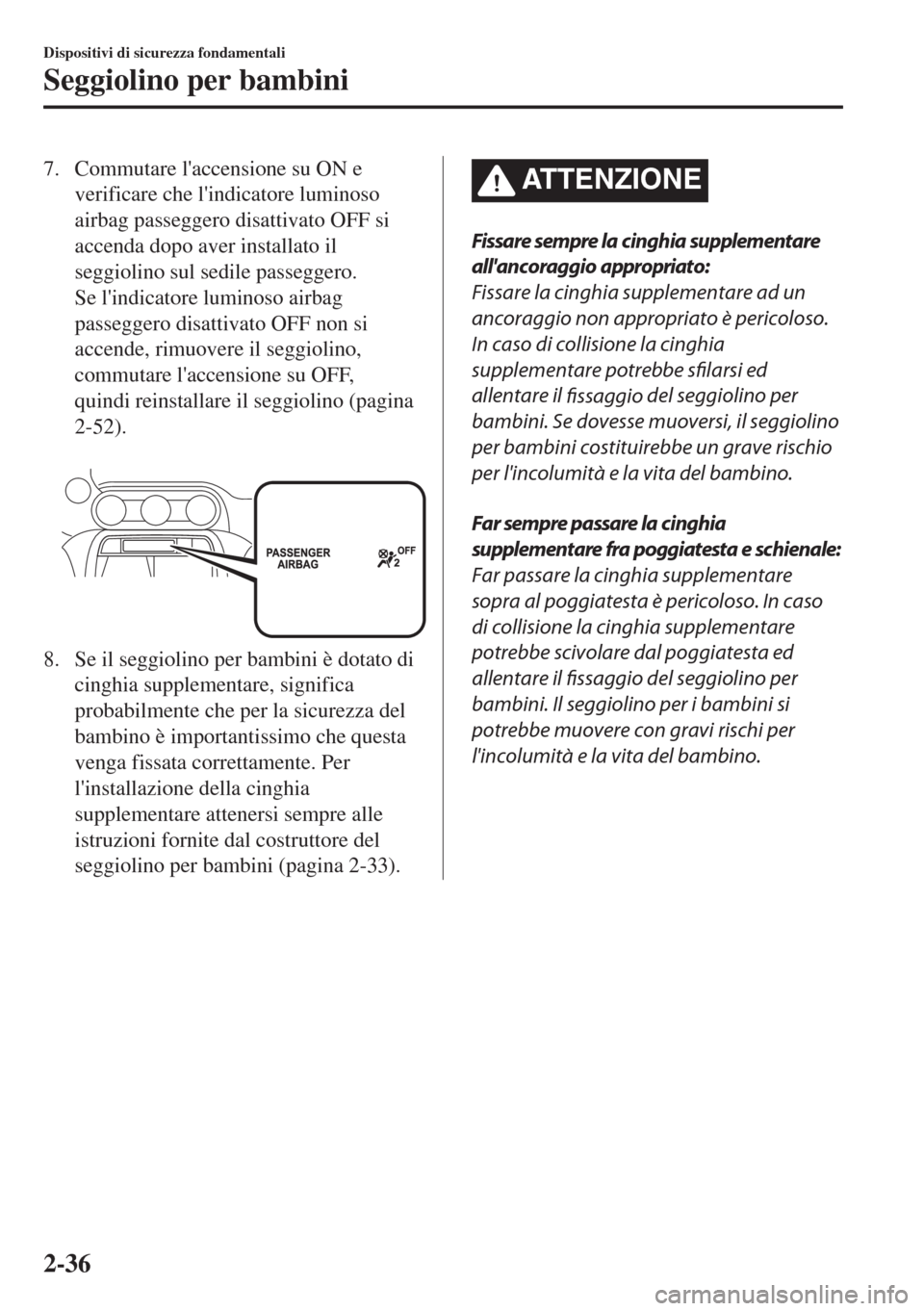

7. Commutare l'accensione su ON e
verificare che l'indicatore luminoso
airbag passeggero disattivato OFF si
accenda dopo aver installato il
seggiolino sul sedile passeggero.
Se l'indicatore luminoso airbag
passeggero disattivato OFF non si
accende, rimuovere il seggiolino,
commutare l'accensione su OFF,
quindi reinstallare il seggiolino (pagina
2-52).

8. Se il seggiolino per bambini è dotato di
cinghia supplementare, significa
probabilmente che per la sicurezza del
bambino è importantissimo che questa
venga fissata correttamente. Per
l'installazione della cinghia
supplementare attenersi sempre alle
istruzioni fornite dal costruttore del
seggiolino per bambini (pagina 2-33).
ATTENZIONE
Fissare sempre la cinghia supplementare
all'ancoraggio appropriato:
Fissare la cinghia supplementare ad un
ancoraggio non appropriato è pericoloso.
In caso di collisione la cinghia
supplementare potrebbe sfilarsi ed
allentare il
fissaggio del seggiolino per
bambini. Se dovesse muoversi, il seggiolino
per bambini costituirebbe un grave rischio
per l'incolumità e la vita del bambino.
Far sempre passare la cinghia
supplementare fra poggiatesta e schienale:
Far passare la cinghia supplementare
sopra al poggiatesta è pericoloso. In caso
di collisione la cinghia supplementare
potrebbe scivolare dal poggiatesta ed
allentare il fissaggio del seggiolino per
bambini. Il seggiolino per i bambini si
potrebbe muovere con gravi rischi per
l'incolumità e la vita del bambino.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-36

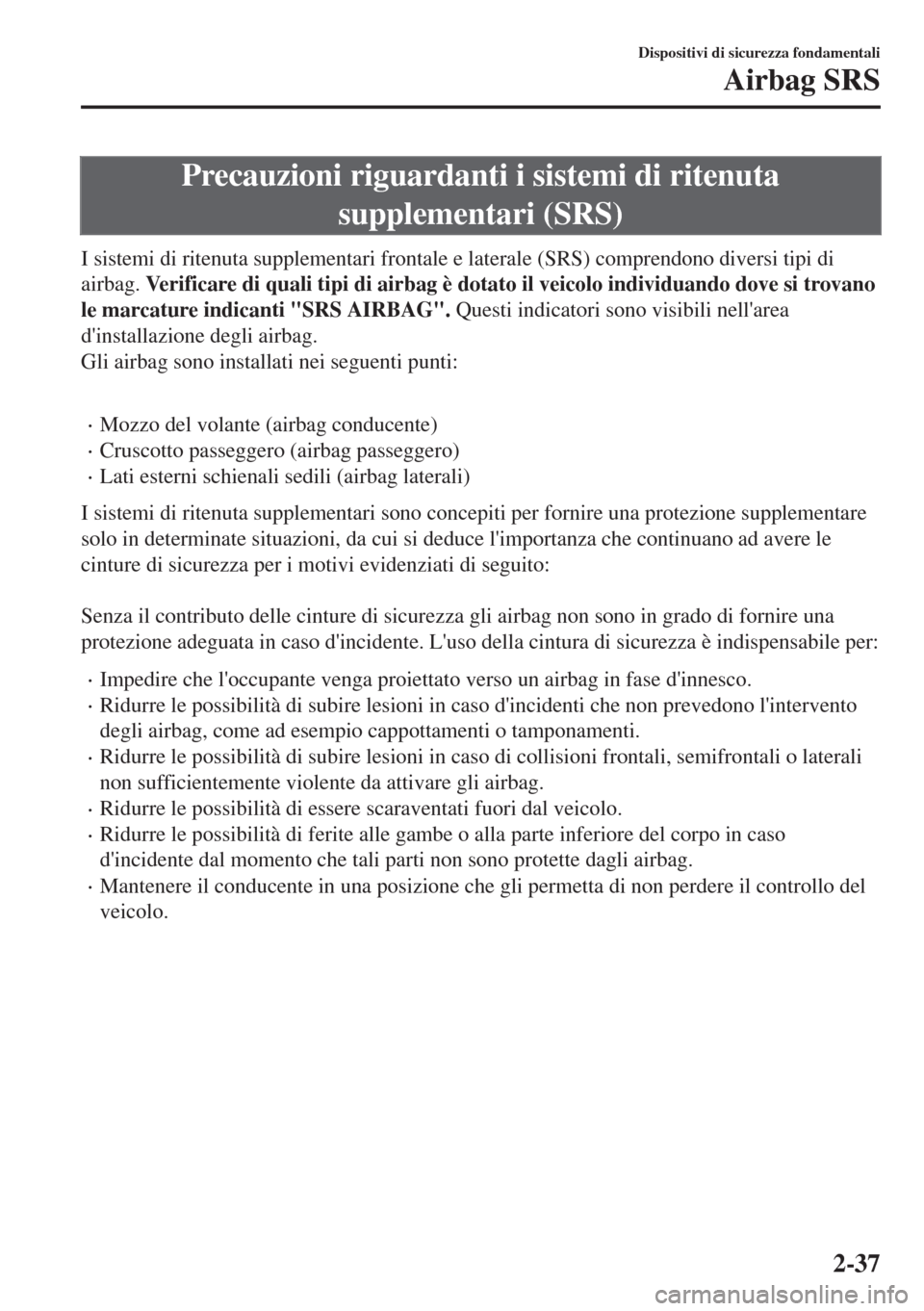

Precauzioni riguardanti i sistemi di ritenuta
supplementari (SRS)
I sistemi di ritenuta supplementari frontale e laterale (SRS) comprendono diversi tipi di
airbag. Verificare di quali tipi di airbag è dotato il veicolo individuando dove si trovano
le marcature indicanti "SRS AIRBAG". Questi indicatori sono visibili nell'area
d'installazione degli airbag.
Gli airbag sono installati nei seguenti punti:

•Mozzo del volante (airbag conducente)
•Cruscotto passeggero (airbag passeggero)
•Lati esterni schienali sedili (airbag laterali)
I sistemi di ritenuta supplementari sono concepiti per fornire una protezione supplementare
solo in determinate situazioni, da cui si deduce l'importanza che continuano ad avere le
cinture di sicurezza per i motivi evidenziati di seguito:

Senza il contributo delle cinture di sicurezza gli airbag non sono in grado di fornire una
protezione adeguata in caso d'incidente. L'uso della cintura di sicurezza è indispensabile per:
•Impedire che l'occupante venga proiettato verso un airbag in fase d'innesco.
•Ridurre le possibilità di subire lesioni in caso d'incidenti che non prevedono l'intervento
degli airbag, come ad esempio cappottamenti o tamponamenti.
•Ridurre le possibilità di subire lesioni in caso di collisioni frontali, semifrontali o laterali
non sufficientemente violente da attivare gli airbag.
•Ridurre le possibilità di essere scaraventati fuori dal veicolo.
•Ridurre le possibilità di ferite alle gambe o alla parte inferiore del corpo in caso
d'incidente dal momento che tali parti non sono protette dagli airbag.
•Mantenere il conducente in una posizione che gli permetta di non perdere il controllo del
veicolo.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-37

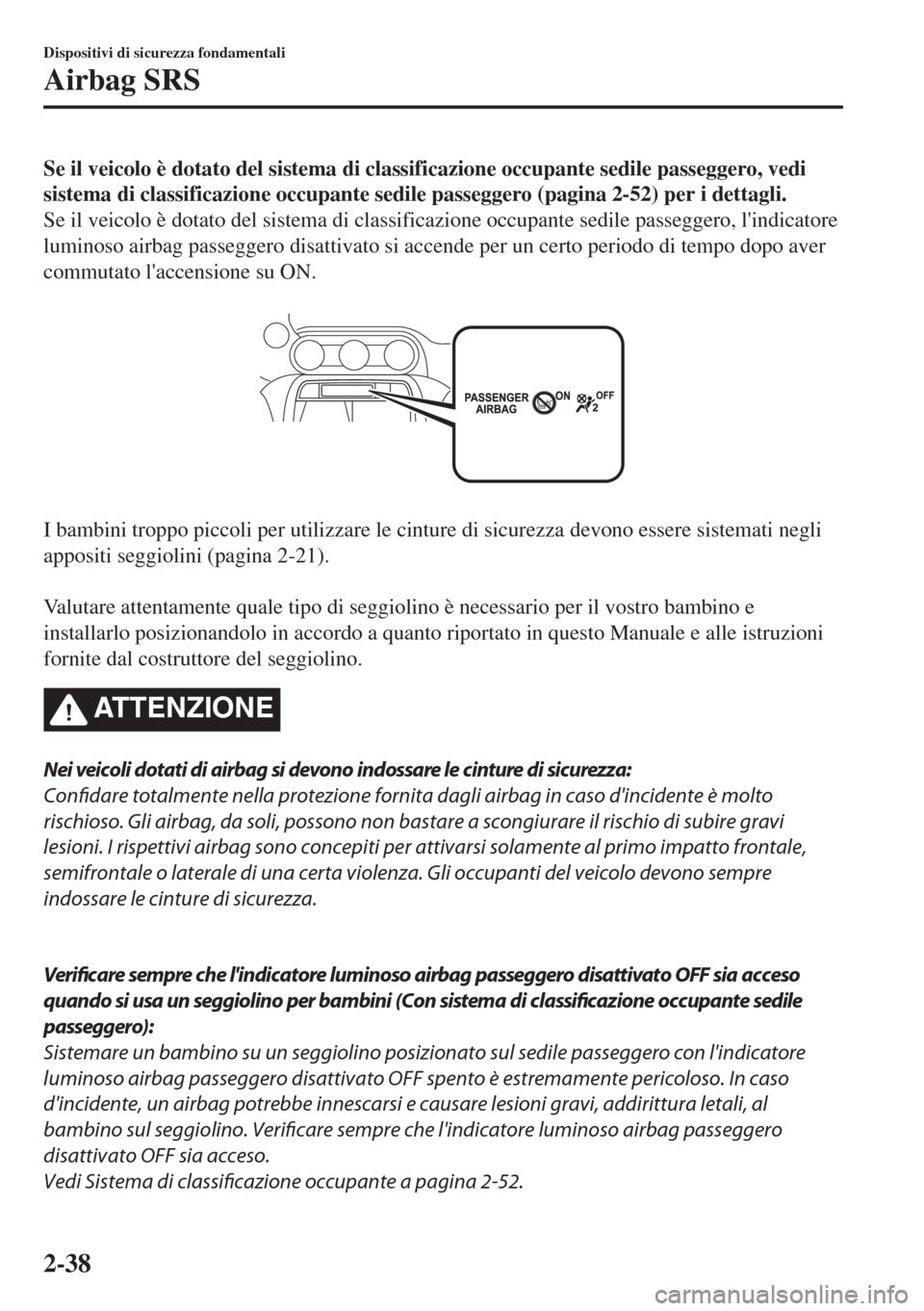

Se il veicolo è dotato del sistema di classificazione occupante sedile passeggero, vedi
sistema di classificazione occupante sedile passeggero (pagina 2-52) per i dettagli.
Se il veicolo è dotato del sistema di classificazione occupante sedile passeggero, l'indicatore
luminoso airbag passeggero disattivato si accende per un certo periodo di tempo dopo aver
commutato l'accensione su ON.


I bambini troppo piccoli per utilizzare le cinture di sicurezza devono essere sistemati negli
appositi seggiolini (pagina 2-21).

Valutare attentamente quale tipo di seggiolino è necessario per il vostro bambino e
installarlo posizionandolo in accordo a quanto riportato in questo Manuale e alle istruzioni
fornite dal costruttore del seggiolino.
ATTENZIONE
Nei veicoli dotati di airbag si devono indossare le cinture di sicurezza:
Confidare totalmente nella protezione fornita dagli airbag in caso d'incidente è molto
rischioso. Gli airbag, da soli, possono non bastare a scongiurare il rischio di subire gravi
lesioni. I rispettivi airbag sono concepiti per attivarsi solamente al primo impatto frontale,
semifrontale o laterale di una certa violenza. Gli occupanti del veicolo devono sempre
indossare le cinture di sicurezza.

Verificare sempre che l'indicatore luminoso airbag passeggero disattivato OFF sia acceso
quando si usa un seggiolino per bambini (Con sistema di classificazione occupante sedile
passeggero):
Sistemare un bambino su un seggiolino posizionato sul sedile passeggero con l'indicatore
luminoso airbag passeggero disattivato OFF spento è estremamente pericoloso. In caso
d'incidente, un airbag potrebbe innescarsi e causare lesioni gravi, addirittura letali, al
bambino sul seggiolino. Verificare sempre che l'indicatore luminoso airbag passeggero
disattivato OFF sia acceso.
Vedi Sistema di classificazione occupante a pagina 2-52.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-38

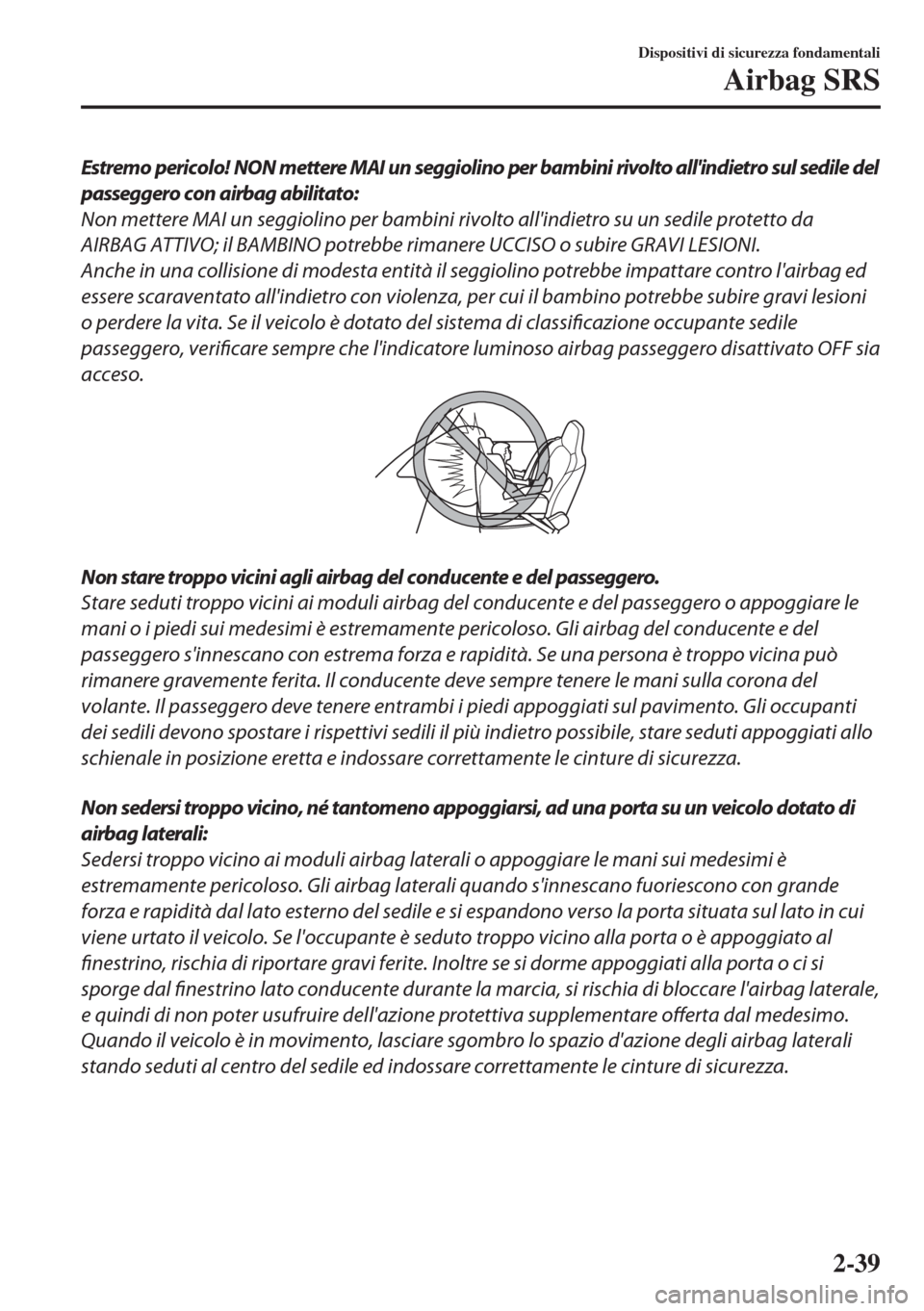

Estremo pericolo! NON mettere MAI un seggiolino per bambini rivolto all'indietro sul sedile del
passeggero con airbag abilitato:
Non mettere MAI un seggiolino per bambini rivolto all'indietro su un sedile protetto da
AIRBAG ATTIVO; il BAMBINO potrebbe rimanere UCCISO o subire GRAVI LESIONI.
Anche in una collisione di modesta entità il seggiolino potrebbe impattare contro l'airbag ed
essere scaraventato all'indietro con violenza, per cui il bambino potrebbe subire gravi lesioni
o perdere la vita. Se il veicolo è dotato del sistema di classificazione occupante sedile
passeggero, verificare sempre che l'indicatore luminoso airbag passeggero disattivato OFF sia
acceso.
Non stare troppo vicini agli airbag del conducente e del passeggero.
Stare seduti troppo vicini ai moduli airbag del conducente e del passeggero o appoggiare le
mani o i piedi sui medesimi è estremamente pericoloso. Gli airbag del conducente e del
passeggero s'innescano con estrema forza e rapidità. Se una persona è troppo vicina può
rimanere gravemente ferita. Il conducente deve sempre tenere le mani sulla corona del
volante. Il passeggero deve tenere entrambi i piedi appoggiati sul pavimento. Gli occupanti
dei sedili devono spostare i rispettivi sedili il più indietro possibile, stare seduti appoggiati allo
schienale in posizione eretta e indossare correttamente le cinture di sicurezza.
Non sedersi troppo vicino, né tantomeno appoggiarsi, ad una porta su un veicolo dotato di
airbag laterali:
Sedersi troppo vicino ai moduli airbag laterali o appoggiare le mani sui medesimi è
estremamente pericoloso. Gli airbag laterali quando s'innescano fuoriescono con grande
forza e rapidità dal lato esterno del sedile e si espandono verso la porta situata sul lato in cui
viene urtato il veicolo. Se l'occupante è seduto troppo vicino alla porta o è appoggiato al
finestrino, rischia di riportare gravi ferite. Inoltre se si dorme appoggiati alla porta o ci si
sporge dal finestrino lato conducente durante la marcia, si rischia di bloccare l'airbag laterale,
e quindi di non poter usufruire dell'azione protettiva supplementare offerta dal medesimo.
Quando il veicolo è in movimento, lasciare sgombro lo spazio d'azione degli airbag laterali
stando seduti al centro del sedile ed indossare correttamente le cinture di sicurezza.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-39

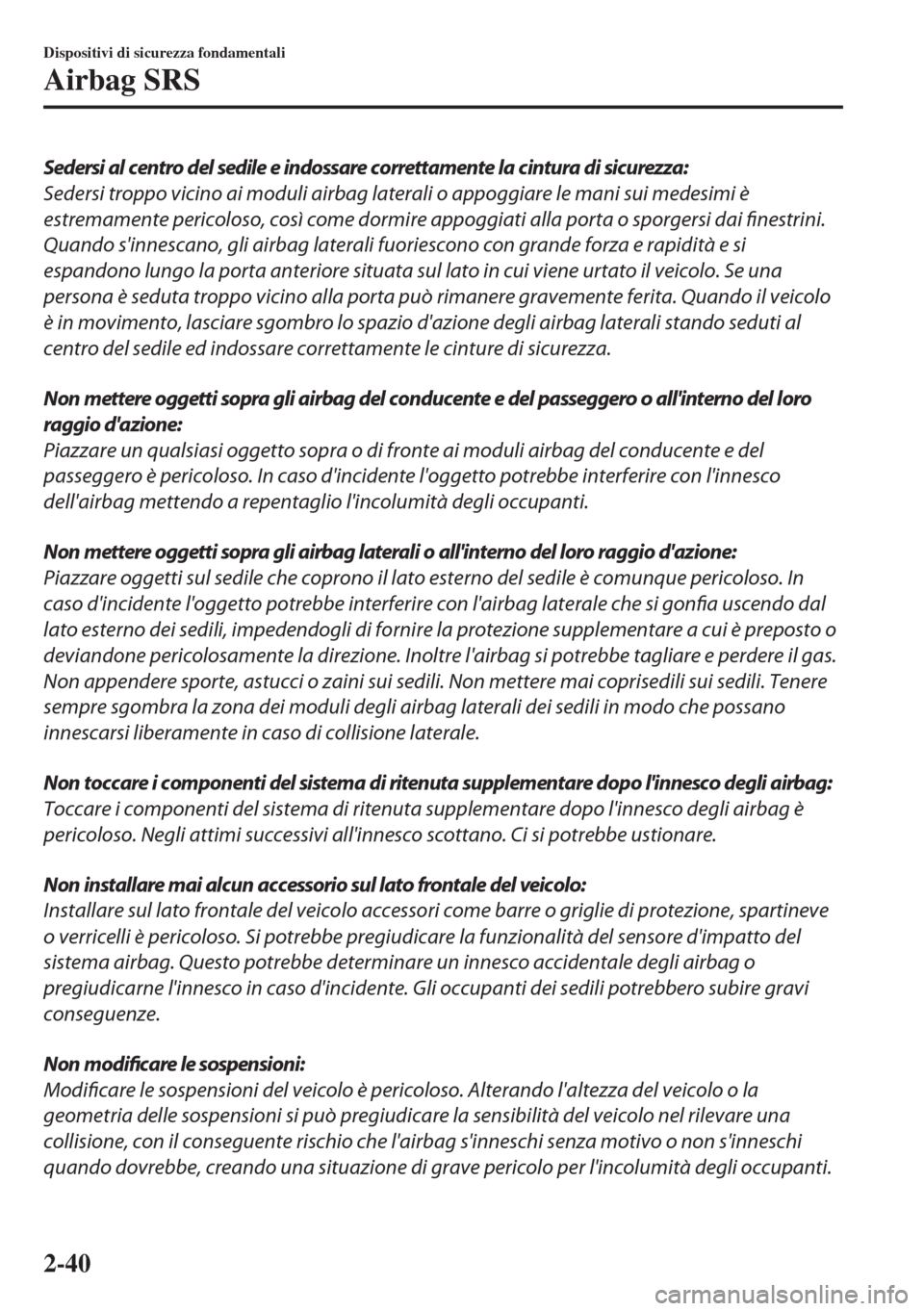

Sedersi al centro del sedile e indossare correttamente la cintura di sicurezza:
Sedersi troppo vicino ai moduli airbag laterali o appoggiare le mani sui medesimi è
estremamente pericoloso, così come dormire appoggiati alla porta o sporgersi dai finestrini.
Quando s'innescano, gli airbag laterali fuoriescono con grande forza e rapidità e si
espandono lungo la porta anteriore situata sul lato in cui viene urtato il veicolo. Se una
persona è seduta troppo vicino alla porta può rimanere gravemente ferita. Quando il veicolo
è in movimento, lasciare sgombro lo spazio d'azione degli airbag laterali stando seduti al
centro del sedile ed indossare correttamente le cinture di sicurezza.
Non mettere oggetti sopra gli airbag del conducente e del passeggero o all'interno del loro
raggio d'azione:
Piazzare un qualsiasi oggetto sopra o di fronte ai moduli airbag del conducente e del
passeggero è pericoloso. In caso d'incidente l'oggetto potrebbe interferire con l'innesco
dell'airbag mettendo a repentaglio l'incolumità degli occupanti.
Non mettere oggetti sopra gli airbag laterali o all'interno del loro raggio d'azione:
Piazzare oggetti sul sedile che coprono il lato esterno del sedile è comunque pericoloso. In
caso d'incidente l'oggetto potrebbe interferire con l'airbag laterale che si gonfia uscendo dal
lato esterno dei sedili, impedendogli di fornire la protezione supplementare a cui è preposto o
deviandone pericolosamente la direzione. Inoltre l'airbag si potrebbe tagliare e perdere il gas.
Non appendere sporte, astucci o zaini sui sedili. Non mettere mai coprisedili sui sedili. Tenere
sempre sgombra la zona dei moduli degli airbag laterali dei sedili in modo che possano
innescarsi liberamente in caso di collisione laterale.
Non toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag:
Toccare i componenti del sistema di ritenuta supplementare dopo l'innesco degli airbag è
pericoloso. Negli attimi successivi all'innesco scottano. Ci si potrebbe ustionare.
Non installare mai alcun accessorio sul lato frontale del veicolo:
Installare sul lato frontale del veicolo accessori come barre o griglie di protezione, spartineve
o verricelli è pericoloso. Si potrebbe pregiudicare la funzionalità del sensore d'impatto del
sistema airbag. Questo potrebbe determinare un innesco accidentale degli airbag o
pregiudicarne l'innesco in caso d'incidente. Gli occupanti dei sedili potrebbero subire gravi
conseguenze.
Non modificare le sospensioni:
Modificare le sospensioni del veicolo è pericoloso. Alterando l'altezza del veicolo o la
geometria delle sospensioni si può pregiudicare la sensibilità del veicolo nel rilevare una
collisione, con il conseguente rischio che l'airbag s'inneschi senza motivo o non s'inneschi
quando dovrebbe, creando una situazione di grave pericolo per l'incolumità degli occupanti.
Dispositivi di sicurezza fondamentali
Airbag SRS
2-40
