Page 111 of 635

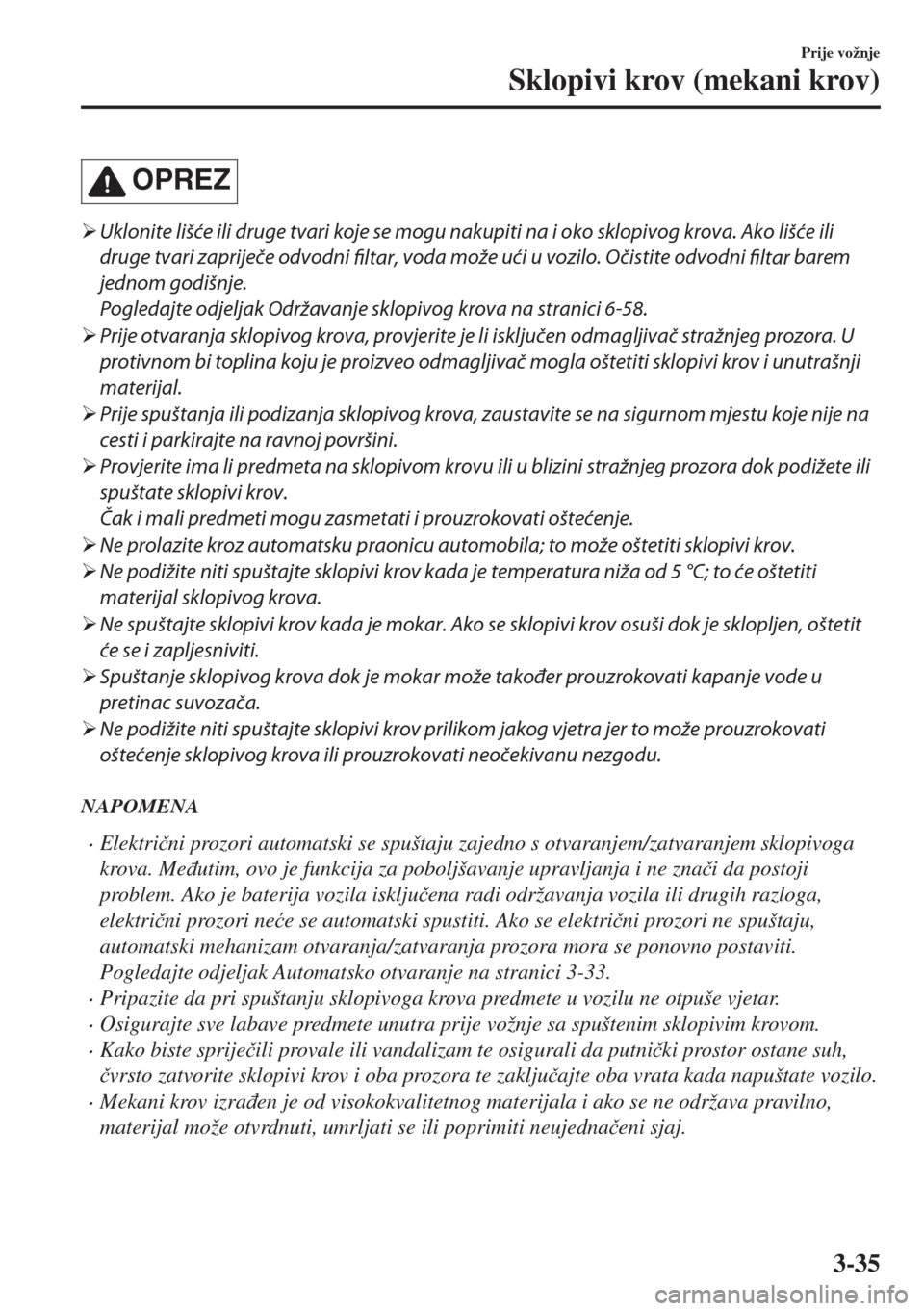

OPREZ
¾Uklonite lišće ili druge tvari koje se mogu nakupiti na i oko sklopivog krova. Ako lišće ili
druge tvari zapriječe odvodni
filtar, voda može ući u vozilo. Očistite odvodni
filtar barem
jednom godišnje.
Pogledajte odjeljak Održavanje sklopivog krova na stranici 6-58.
¾Prije otvaranja sklopivog krova, provjerite je li isključen odmagljivač stražnjeg prozora. U
protivnom bi toplina koju je proizveo odmagljivač mogla oštetiti sklopivi krov i unutrašnji
materijal.
¾Prije spuštanja ili podizanja sklopivog krova, zaustavite se na sigurnom mjestu koje nije na
cesti i parkirajte na ravnoj površini.
¾Provjerite ima li predmeta na sklopivom krovu ili u blizini stražnjeg prozora dok podižete ili
spuštate sklopivi krov.
Čak i mali predmeti mogu zasmetati i prouzrokovati oštećenje.
¾Ne prolazite kroz automatsku praonicu automobila; to može oštetiti sklopivi krov.
¾Ne podižite niti spuštajte sklopivi krov kada je temperatura niža od 5 °C; to će oštetiti
materijal sklopivog krova.
¾Ne spuštajte sklopivi krov kada je mokar. Ako se sklopivi krov osuši dok je sklopljen, oštetit
će se i zapljesniviti.
¾Spuštanje sklopivog krova dok je mokar može također prouzrokovati kapanje vode u
pretinac suvozača.
¾Ne podižite niti spuštajte sklopivi krov prilikom jakog vjetra jer to može prouzrokovati
oštećenje sklopivog krova ili prouzrokovati neočekivanu nezgodu.
NAPOMENA
•Elektri þni prozori automatski se spuštaju zajedno s otvaranjem/zatvaranjem sklopivoga
krova. Me ÿutim, ovo je funkcija za poboljšavanje upravljanja i ne zna þi da postoji
problem. Ako je baterija vozila isklju þena radi održavanja vozila ili drugih razloga,
elektri þni prozori ne üe se automatski spustiti. Ako se elektri þni prozori ne spuštaju,
automatski mehanizam otvaranja/zatvaranja prozora mora se ponovno postaviti.
Pogledajte odjeljak Automatsko otvaranje na stranici 3-33.
•Pripazite da pri spuštanju sklopivoga krova predmete u vozilu ne otpuše vjetar.
•Osigurajte sve labave predmete unutra prije vožnje sa spuštenim sklopivim krovom.
•Kako biste sprije þili provale ili vandalizam te osigurali da putni þki prostor ostane suh,
þvrsto zatvorite sklopivi krov i oba prozora te zaklju þajte oba vrata kada napuštate vozilo.
•Mekani krov izra ÿen je od visokokvalitetnog materijala i ako se ne održava pravilno,
materijal može otvrdnuti, umrljati se ili poprimiti neujedna þeni sjaj.
Prije vožnje
Sklopivi krov (mekani krov)
3-35
Page 112 of 635

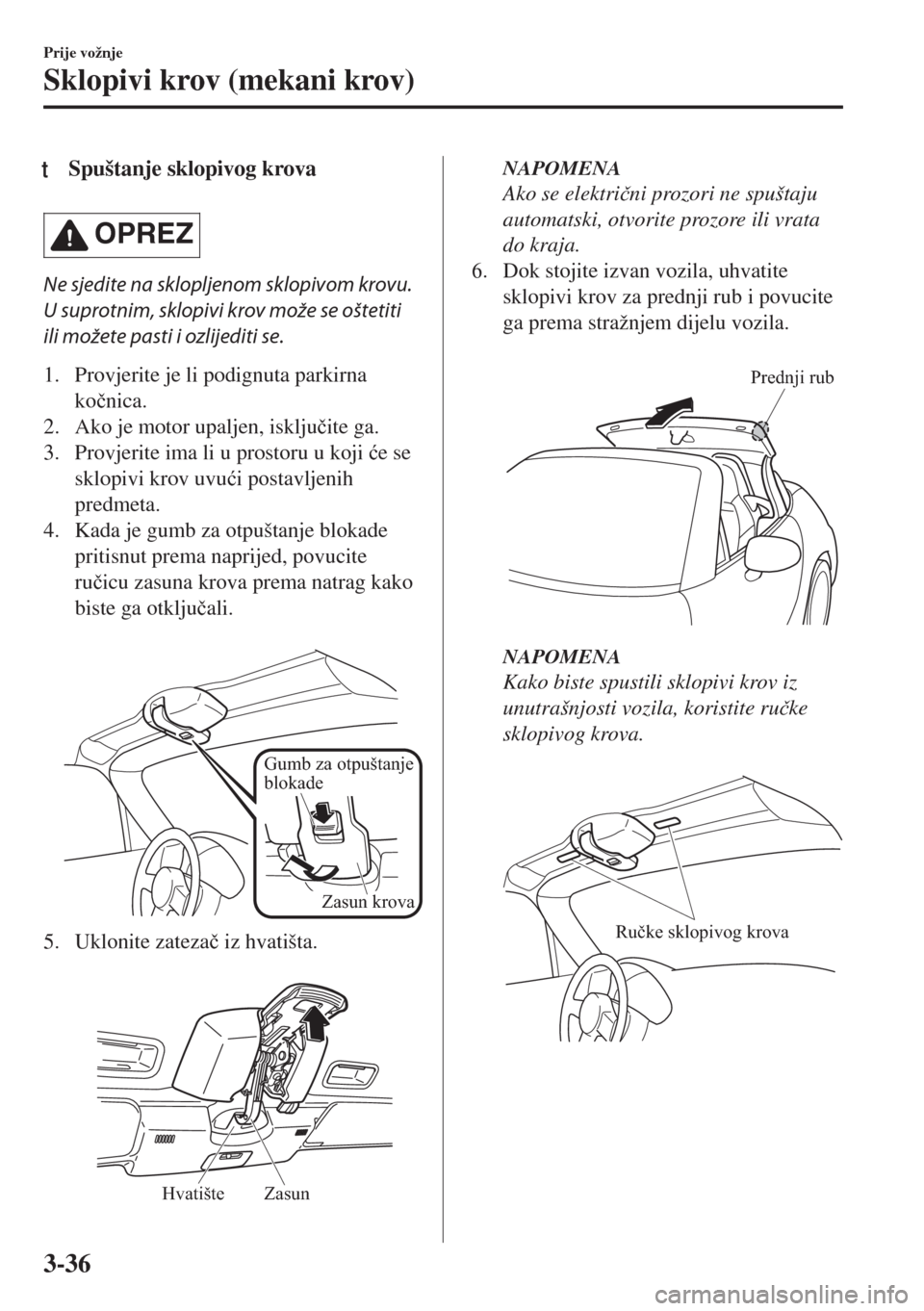

tSpuštanje sklopivog krova
OPREZ
Ne sjedite na sklopljenom sklopivom krovu.
U suprotnim, sklopivi krov može se oštetiti
ili možete pasti i ozlijediti se.
1. Provjerite je li podignuta parkirna
ko þnica.
2. Ako je motor upaljen, isklju þite ga.
3. Provjerite ima li u prostoru u koji üe se
sklopivi krov uvu üi postavljenih
predmeta.
4. Kada je gumb za otpuštanje blokade
pritisnut prema naprijed, povucite
ru þicu zasuna krova prema natrag kako
biste ga otklju þali.
Zasun krova Gumb za otpuštanje
blokade
5. Uklonite zateza þ iz hvatišta.
Hvatište Zasun
NAPOMENA
Ako se elektri þni prozori ne spuštaju
automatski, otvorite prozore ili vrata
do kraja.
6. Dok stojite izvan vozila, uhvatite
sklopivi krov za prednji rub i povucite
ga prema stražnjem dijelu vozila.
Prednji rub
NAPOMENA
Kako biste spustili sklopivi krov iz
unutrašnjosti vozila, koristite ru þke
sklopivog krova.
Ručke sklopivog krova
Prije vožnje
Sklopivi krov (mekani krov)
3-36
Page 113 of 635

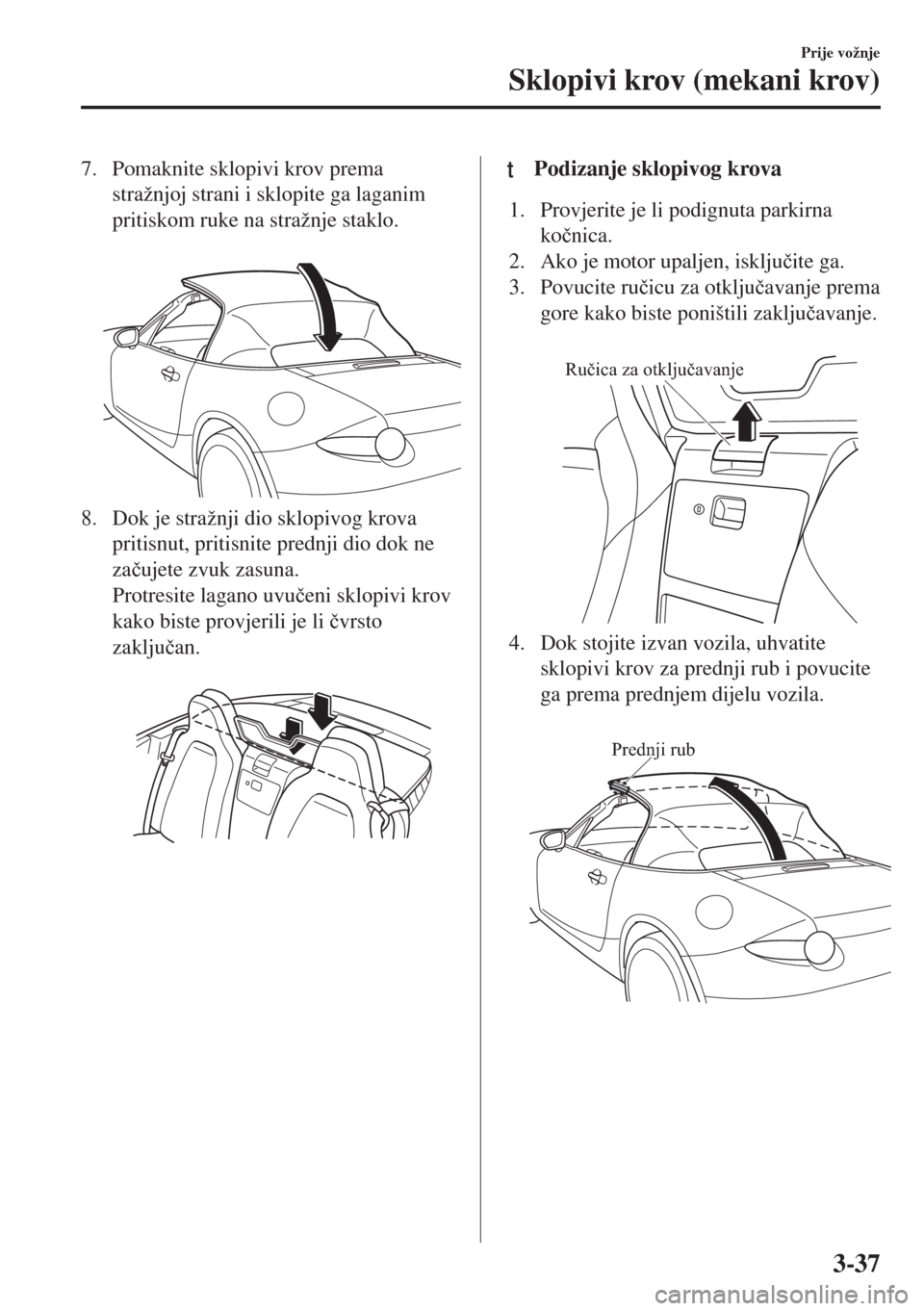

7. Pomaknite sklopivi krov prema
stražnjoj strani i sklopite ga laganim
pritiskom ruke na stražnje staklo.
8. Dok je stražnji dio sklopivog krova
pritisnut, pritisnite prednji dio dok ne
za þujete zvuk zasuna.
Protresite lagano uvu þeni sklopivi krov
kako biste provjerili je li þvrsto
zaklju þan.
ttPodizanje sklopivog krova
1. Provjerite je li podignuta parkirna
ko þnica.
2. Ako je motor upaljen, isklju þite ga.
3. Povucite ru þicu za otklju þavanje prema
gore kako biste poništili zaklju þavanje.
Ručica za otključavanje
4. Dok stojite izvan vozila, uhvatite
sklopivi krov za prednji rub i povucite
ga prema prednjem dijelu vozila.
Prednji rub
Prije vožnje
Sklopivi krov (mekani krov)
3-37

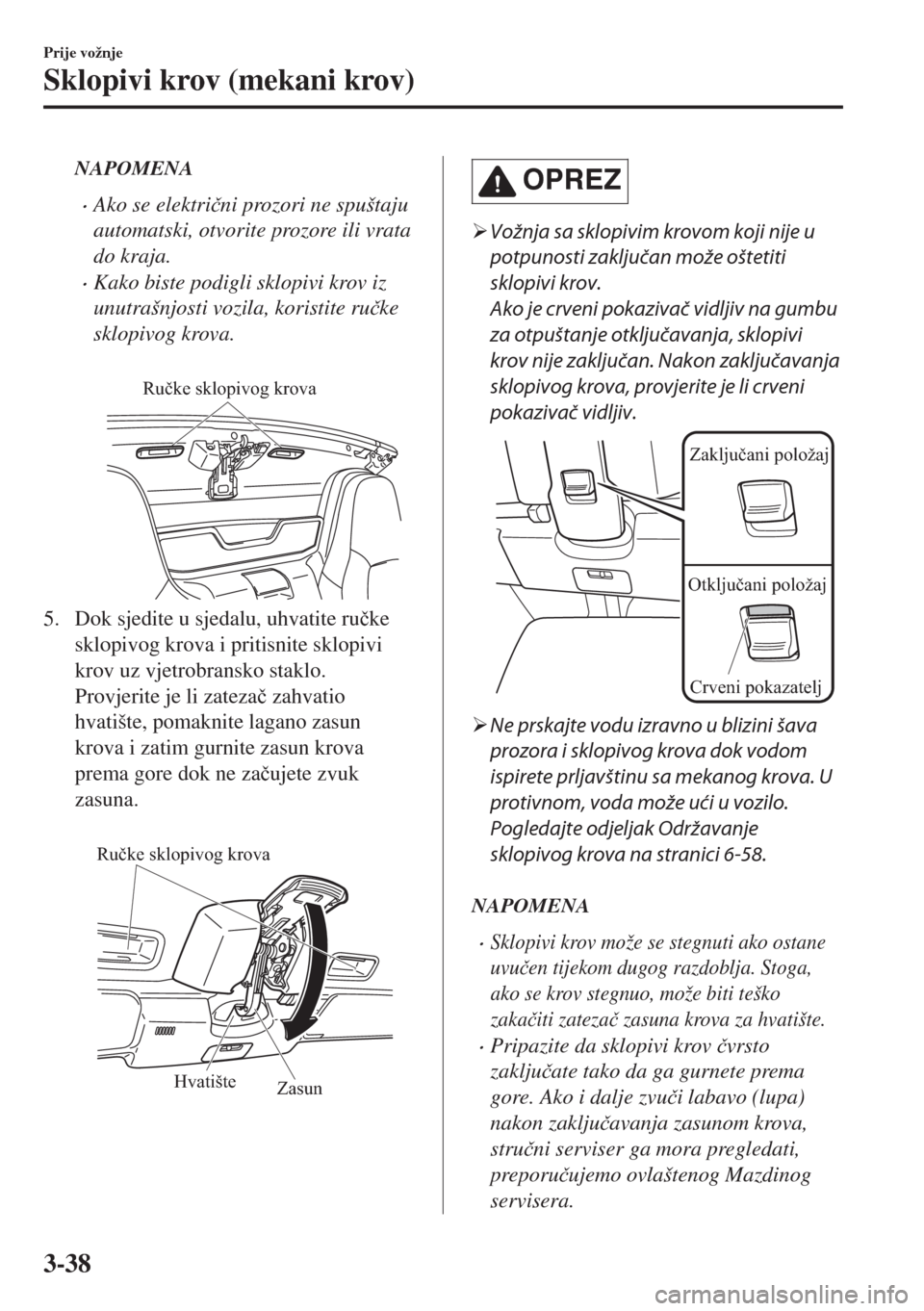

Page 114 of 635
NAPOMENA
•Ako se elektri þni prozori ne spuštaju
automatski, otvorite prozore ili vrata
do kraja.
•Kako biste podigli sklopivi krov iz
unutrašnjosti vozila, koristite ru þke
sklopivog krova.
Ručke sklopivog krova
5. Dok sjedite u sjedalu, uhvatite ru þke
sklopivog krova i pritisnite sklopivi
krov uz vjetrobransko staklo.
Provjerite je li zateza þ zahvatio
hvatište, pomaknite lagano zasun
krova i zatim gurnite zasun krova
prema gore dok ne za þujete zvuk
zasuna.
Ručke sklopivog krova
Zasun Hvatište
OPREZ
¾Vožnja sa sklopivim krovom koji nije u
potpunosti zaključan može oštetiti
sklopivi krov.
Ako je crveni pokazivač vidljiv na gumbu
za otpuštanje otključavanja, sklopivi
krov nije zaključan. Nakon zaključavanja
sklopivog krova, provjerite je li crveni
pokazivač vidljiv.
Zaključani položaj
Otključani položaj
Crveni pokazatelj
¾Ne prskajte vodu izravno u blizini šava
prozora i sklopivog krova dok vodom
ispirete prljavštinu sa mekanog krova. U
protivnom, voda može ući u vozilo.
Pogledajte odjeljak Održavanje
sklopivog krova na stranici 6-58.
NAPOMENA
•Sklopivi krov može se stegnuti ako ostane
uvu þen tijekom dugog razdoblja. Stoga,
ako se krov stegnuo, može biti teško
zaka þiti zateza þ zasuna krova za hvatište.
•Pripazite da sklopivi krov þvrsto
zaklju þate tako da ga gurnete prema
gore. Ako i dalje zvu þi labavo (lupa)
nakon zaklju þavanja zasunom krova,
stru þni serviser ga mora pregledati,
preporu þujemo ovlaštenog Mazdinog
servisera.
Prije vožnje
Sklopivi krov (mekani krov)
3-38
Page 115 of 635

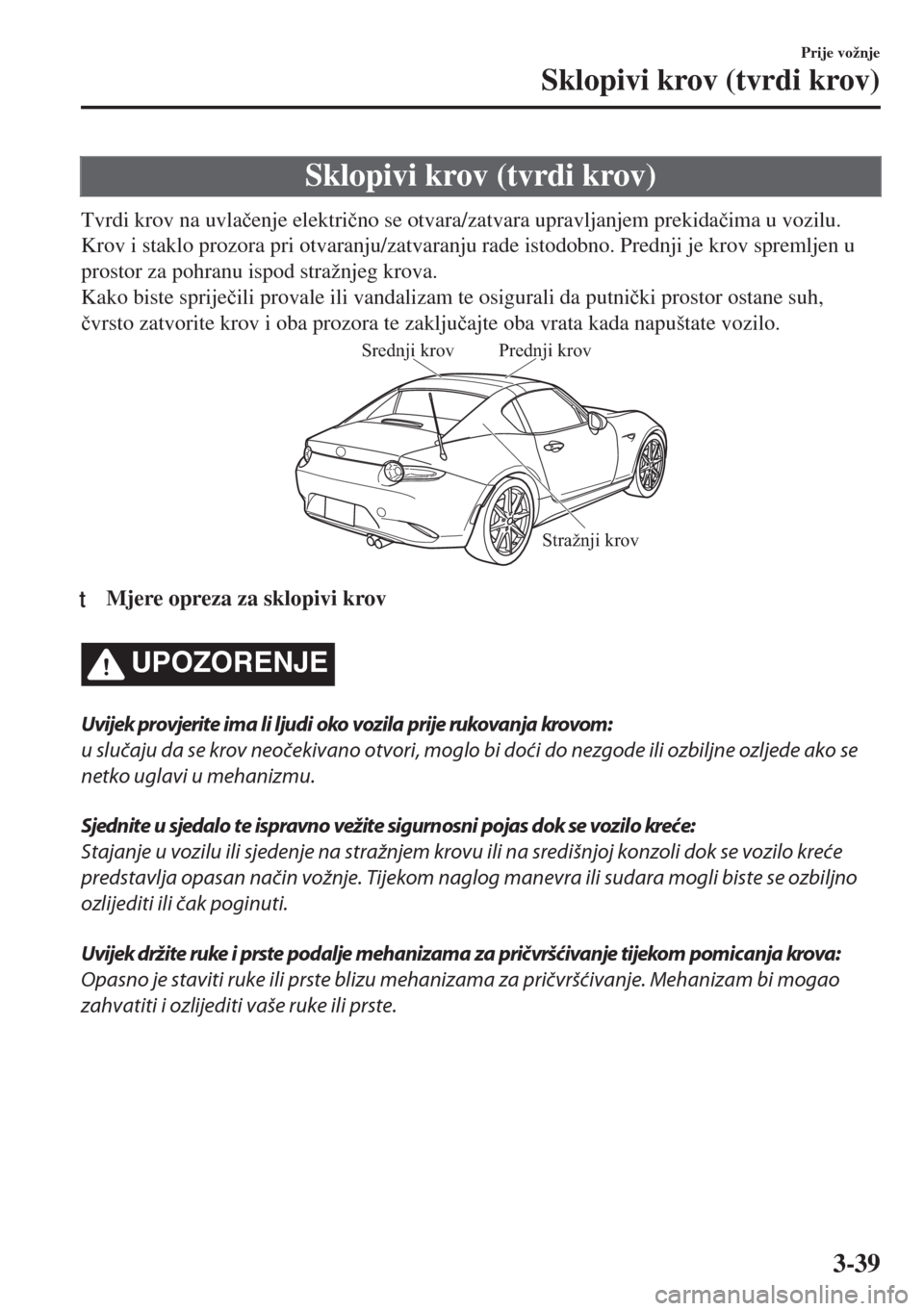

Sklopivi krov (tvrdi krov)
Tvrdi krov na uvla þenje elektri þno se otvara/zatvara upravljanjem prekida þima u vozilu.
Krov i staklo prozora pri otvaranju/zatvaranju rade istodobno. Prednji je krov spremljen u
prostor za pohranu ispod stražnjeg krova.
Kako biste sprije þili provale ili vandalizam te osigurali da putni þki prostor ostane suh,
þvrsto zatvorite krov i oba prozora te zaklju þajte oba vrata kada napuštate vozilo.
Prednji krov
Stražnji krovSrednji krov
ttMjere opreza za sklopivi krov
UPOZORENJE
Uvijek provjerite ima li ljudi oko vozila prije rukovanja krovom:
u slučaju da se krov neočekivano otvori, moglo bi doći do nezgode ili ozbiljne ozljede ako se
netko uglavi u mehanizmu.
Sjednite u sjedalo te ispravno vežite sigurnosni pojas dok se vozilo kreće:
Stajanje u vozilu ili sjedenje na stražnjem krovu ili na središnjoj konzoli dok se vozilo kreće
predstavlja opasan način vožnje. Tijekom naglog manevra ili sudara mogli biste se ozbiljno
ozlijediti ili čak poginuti.
Uvijek držite ruke i prste podalje mehanizama za pričvršćivanje tijekom pomicanja krova:
Opasno je staviti ruke ili prste blizu mehanizama za pričvršćivanje. Mehanizam bi mogao
zahvatiti i ozlijediti vaše ruke ili prste.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-39
Page 116 of 635

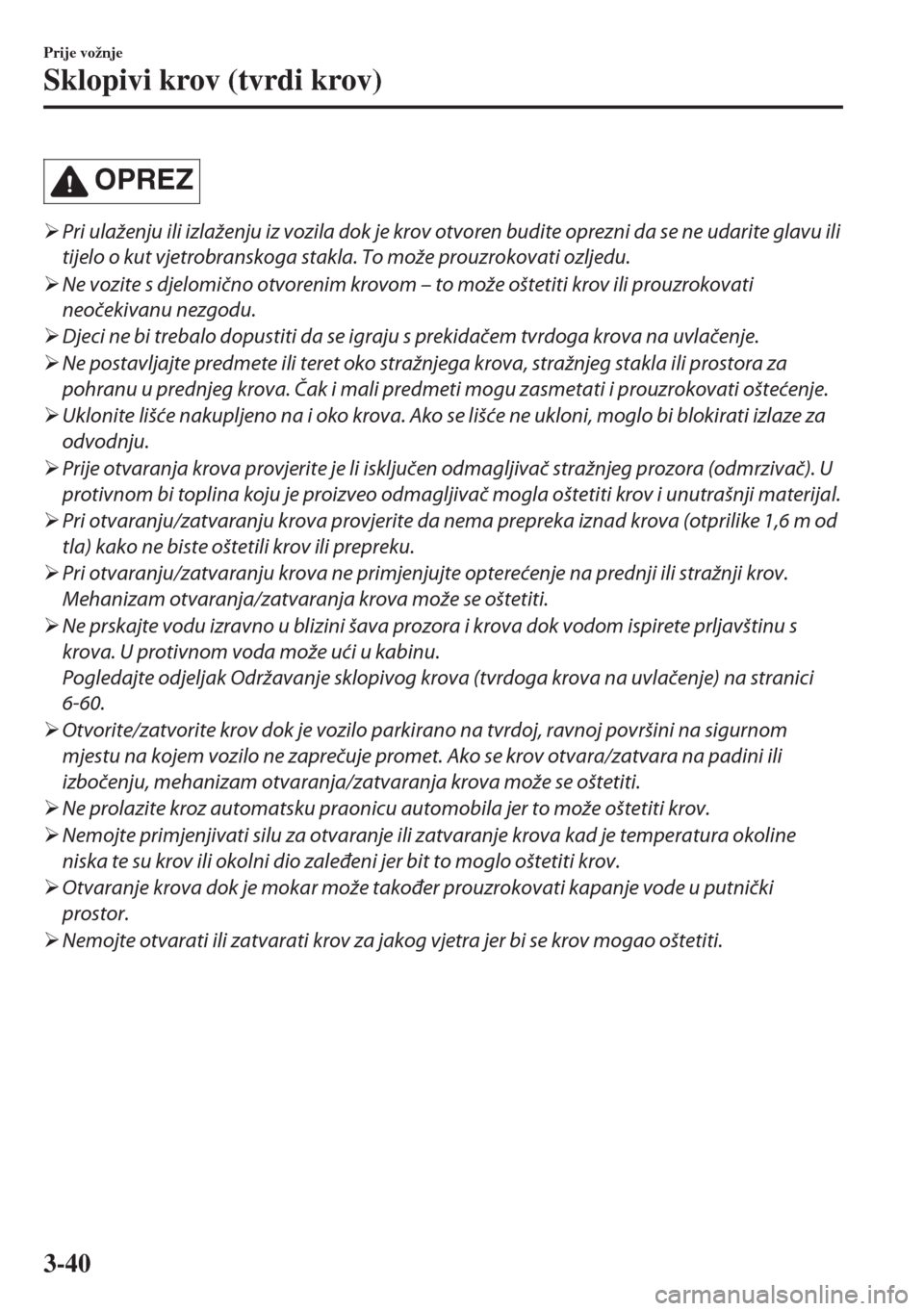

OPREZ
¾Pri ulaženju ili izlaženju iz vozila dok je krov otvoren budite oprezni da se ne udarite glavu ili
tijelo o kut vjetrobranskoga stakla. To može prouzrokovati ozljedu.
¾Ne vozite s djelomično otvorenim krovom – to može oštetiti krov ili prouzrokovati
neočekivanu nezgodu.
¾Djeci ne bi trebalo dopustiti da se igraju s prekidačem tvrdoga krova na uvlačenje.
¾Ne postavljajte predmete ili teret oko stražnjega krova, stražnjeg stakla ili prostora za
pohranu u prednjeg krova. Čak i mali predmeti mogu zasmetati i prouzrokovati oštećenje.
¾Uklonite lišće nakupljeno na i oko krova. Ako se lišće ne ukloni, moglo bi blokirati izlaze za
odvodnju.
¾Prije otvaranja krova provjerite je li isključen odmagljivač stražnjeg prozora (odmrzivač). U
protivnom bi toplina koju je proizveo odmagljivač mogla oštetiti krov i unutrašnji materijal.
¾Pri otvaranju/zatvaranju krova provjerite da nema prepreka iznad krova (otprilike 1,6 m od
tla) kako ne biste oštetili krov ili prepreku.
¾Pri otvaranju/zatvaranju krova ne primjenjujte opterećenje na prednji ili stražnji krov.
Mehanizam otvaranja/zatvaranja krova može se oštetiti.
¾Ne prskajte vodu izravno u blizini šava prozora i krova dok vodom ispirete prljavštinu s
krova. U protivnom voda može ući u kabinu.
Pogledajte odjeljak Održavanje sklopivog krova (tvrdoga krova na uvlačenje) na stranici
6-60.
¾Otvorite/zatvorite krov dok je vozilo parkirano na tvrdoj, ravnoj površini na sigurnom
mjestu na kojem vozilo ne zaprečuje promet. Ako se krov otvara/zatvara na padini ili
izbočenju, mehanizam otvaranja/zatvaranja krova može se oštetiti.
¾Ne prolazite kroz automatsku praonicu automobila jer to može oštetiti krov.
¾Nemojte primjenjivati silu za otvaranje ili zatvaranje krova kad je temperatura okoline
niska te su krov ili okolni dio zaleđeni jer bit to moglo oštetiti krov.
¾Otvaranje krova dok je mokar može također prouzrokovati kapanje vode u putnički
prostor.
¾Nemojte otvarati ili zatvarati krov za jakog vjetra jer bi se krov mogao oštetiti.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-40
Page 117 of 635

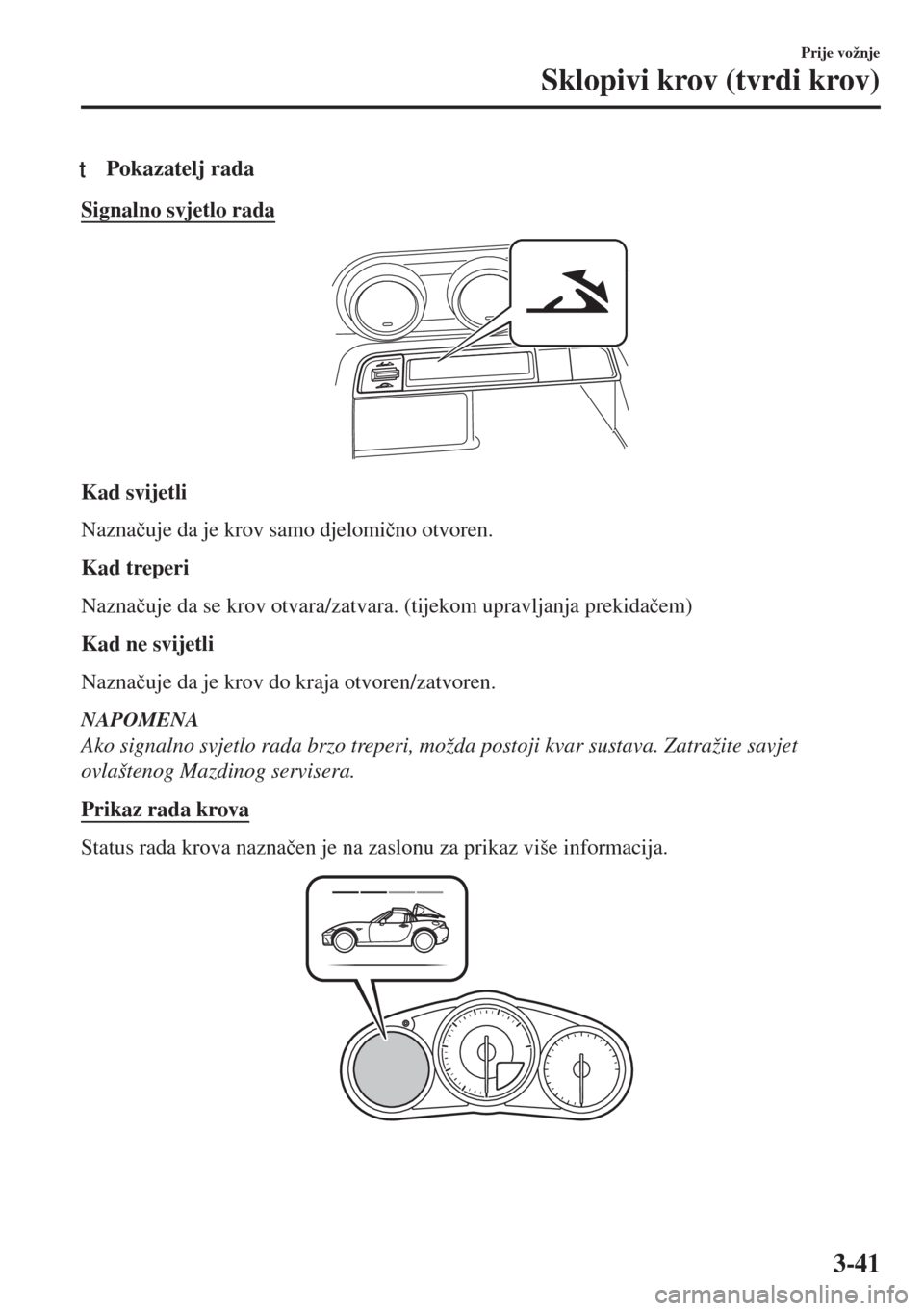

tPokazatelj rada
Signalno svjetlo rada
Kad svijetli
Nazna þuje da je krov samo djelomi þno otvoren.
Kad treperi
Nazna þuje da se krov otvara/zatvara. (tijekom upravljanja prekida þem)
Kad ne svijetli
Nazna þuje da je krov do kraja otvoren/zatvoren.
NAPOMENA
Ako signalno svjetlo rada brzo treperi, možda postoji kvar sustava. Zatražite savjet
ovlaštenog Mazdinog servisera.
Prikaz rada krova
Status rada krova nazna þen je na zaslonu za prikaz više informacija.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-41
Page 118 of 635
tOtvaranje krova
Pripazite da pri otvaranju krova predmete
u vozilu ne otpuše vjetar. Osigurajte sve
labave predmete unutra prije vožnje sa
spuštenim krovom.
1. Parkirajte vozilo na ravnoj površini na
sigurnom mjestu na kojem vozilo ne
zapre þuje promet.
•Pomaknite ru þicu mjenja þa u
neutralan položaj na vozilu s ru þnim
prijenosom.
•Pomaknite ru þicu automatskog
mjenja þa u položaj P na vozilu s
automatskim prijenosom.
•Podignite parkirnu ko þnicu.
2. Pobrinite se da je prtljažnik zatvoren.
3. Pokrenite motor kako biste bi sprije þili
da se akumulator do kraja istroši.
4. Nastavite pritiskati prekida þ tvrdog
krova na uvla þenje u smjeru otvaranja
dok se krov u potpunosti ne otvori.
Kad se radnja otvaranja dovrši,
oglašava se zvu þni signal i isklju þi se
signalno svjetlo rada.
NAPOMENA
•Ako se prekida þ tvrdoga krova na
uvla þenje pritisne u smjeru za
otvaranje, oglasit üe se signal
upozorenja.
•Kad se prekida þ tvrdoga krova na
uvla þenje pritisne dok su prozori
zatvoreni, prozori se malo otvore.
Ako se prekida þ neprekidno pritiš üe
u smjeru otvaranja dok se ne dovrši
postupak otvaranja krova, prozori se
vra üaju u prvobitni položaj.
Me ÿutim, prozori se možda ne üe
vratiti u svoje prvobitne položaje
ovisno o uvjetima.
•Krov se nastavlja otvarati i signalno
svjetlo rada treperi dok je prekida þ
tvrdoga krova na uvla þenje pritisnut
u smjeru otvaranja.
•Ako se prekida þ otpusti dok se krov
otvara, zaustavit üe se otvaranje
krova. Ako se prekida þ ponovno
pritisne u smjeru za otvaranje,
nastavit üe se otvaranje krova.
•Kad je krov otvoren napola,
otvaranje prednjega krova nastavlja
se nakon što se stražnji krov do kraja
otvori.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-42
Page 119 of 635

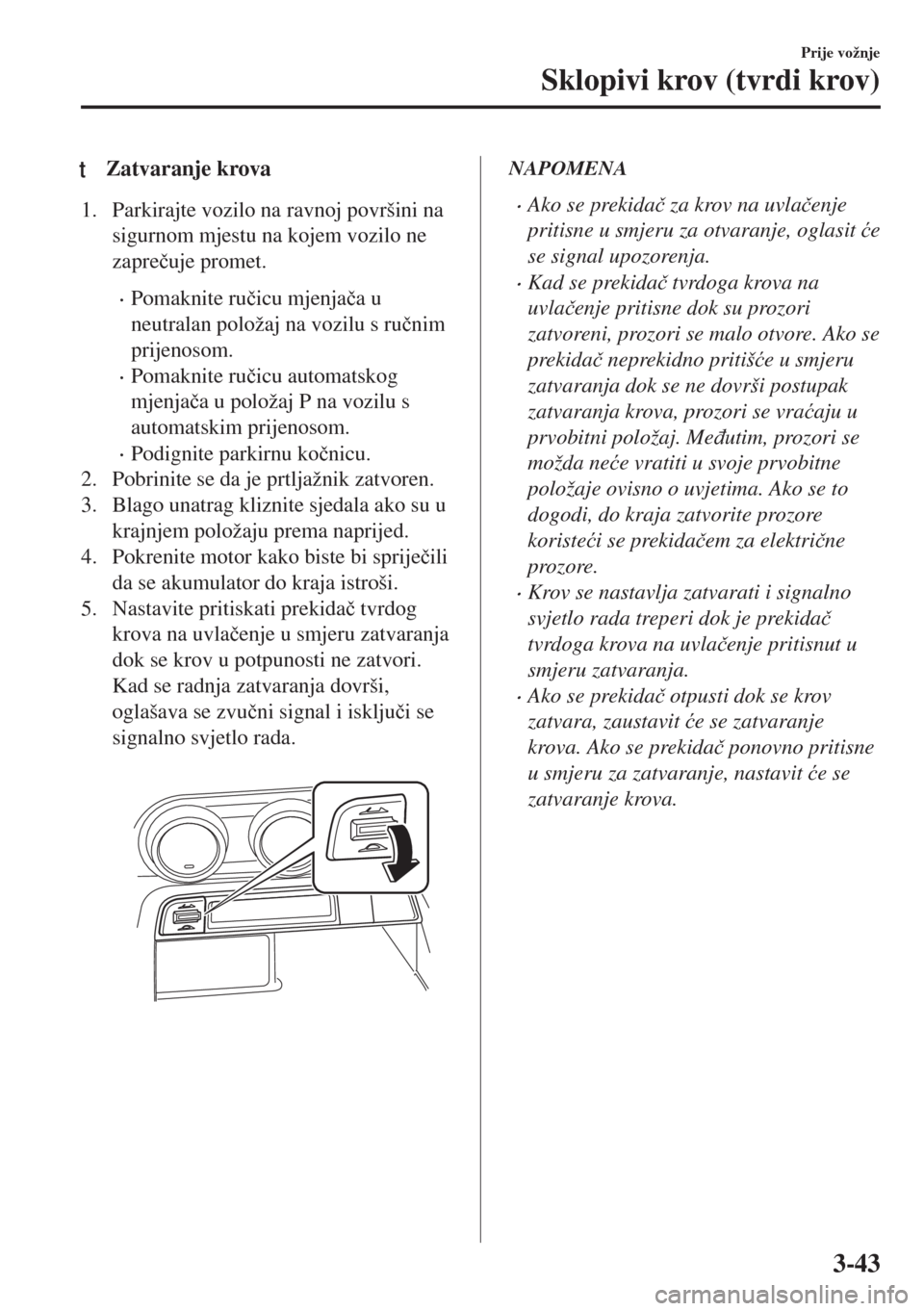

tZatvaranje krova
1. Parkirajte vozilo na ravnoj površini na
sigurnom mjestu na kojem vozilo ne
zapre þuje promet.
•Pomaknite ru þicu mjenja þa u
neutralan položaj na vozilu s ru þnim
prijenosom.
•Pomaknite ru þicu automatskog
mjenja þa u položaj P na vozilu s
automatskim prijenosom.
•Podignite parkirnu ko þnicu.
2. Pobrinite se da je prtljažnik zatvoren.
3. Blago unatrag kliznite sjedala ako su u
krajnjem položaju prema naprijed.
4. Pokrenite motor kako biste bi sprije þili
da se akumulator do kraja istroši.
5. Nastavite pritiskati prekida þ tvrdog
krova na uvla þenje u smjeru zatvaranja
dok se krov u potpunosti ne zatvori.
Kad se radnja zatvaranja dovrši,
oglašava se zvu þni signal i isklju þi se
signalno svjetlo rada.
NAPOMENA
•Ako se prekida þ za krov na uvla þenje
pritisne u smjeru za otvaranje, oglasit üe
se signal upozorenja.
•Kad se prekida þ tvrdoga krova na
uvla þenje pritisne dok su prozori
zatvoreni, prozori se malo otvore. Ako se
prekida þ neprekidno pritiš üe u smjeru
zatvaranja dok se ne dovrši postupak
zatvaranja krova, prozori se vra üaju u
prvobitni položaj. Me ÿutim, prozori se
možda ne üe vratiti u svoje prvobitne
položaje ovisno o uvjetima. Ako se to
dogodi, do kraja zatvorite prozore
koriste üi se prekida þem za elektri þne
prozore.
•Krov se nastavlja zatvarati i signalno
svjetlo rada treperi dok je prekida þ
tvrdoga krova na uvla þenje pritisnut u
smjeru zatvaranja.
•Ako se prekida þ otpusti dok se krov
zatvara, zaustavit üe se zatvaranje
krova. Ako se prekida þ ponovno pritisne
u smjeru za zatvaranje, nastavit üe se
zatvaranje krova.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-43
Page 120 of 635

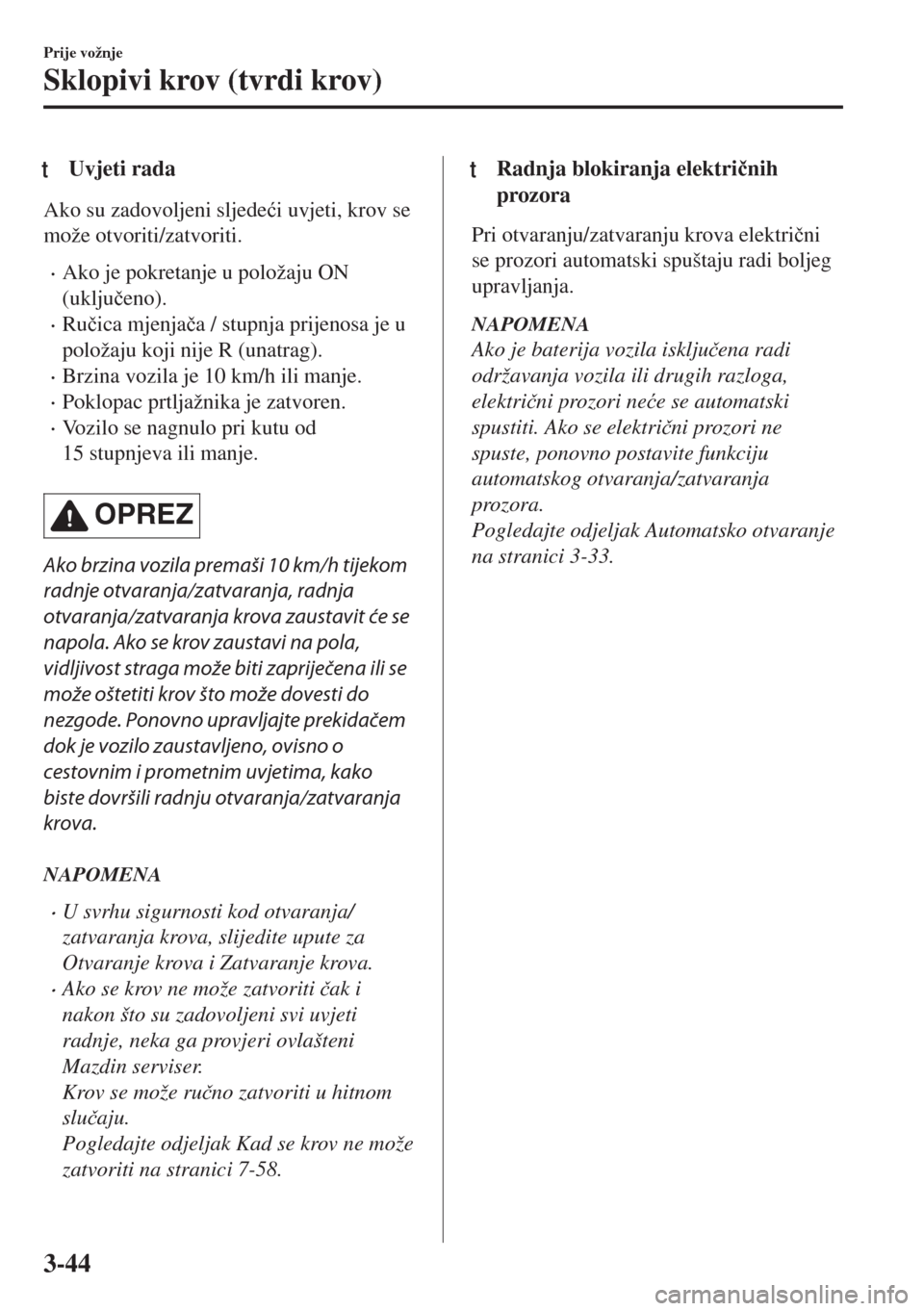

tUvjeti rada
Ako su zadovoljeni sljede üi uvjeti, krov se
može otvoriti/zatvoriti.
•Ako je pokretanje u položaju ON
(uklju þeno).
•Ru þica mjenja þa / stupnja prijenosa je u
položaju koji nije R (unatrag).
•Brzina vozila je 10 km/h ili manje.
•Poklopac prtljažnika je zatvoren.
•Vozilo se nagnulo pri kutu od
15 stupnjeva ili manje.
OPREZ
Ako brzina vozila premaši 10 km/h tijekom
radnje otvaranja/zatvaranja, radnja
otvaranja/zatvaranja krova zaustavit će se
napola. Ako se krov zaustavi na pola,
vidljivost straga može biti zapriječena ili se
može oštetiti krov što može dovesti do
nezgode. Ponovno upravljajte prekidačem
dok je vozilo zaustavljeno, ovisno o
cestovnim i prometnim uvjetima, kako
biste dovršili radnju otvaranja/zatvaranja
krova.
NAPOMENA
•U svrhu sigurnosti kod otvaranja/
zatvaranja krova, slijedite upute za
Otvaranje krova i Zatvaranje krova.
•Ako se krov ne može zatvoriti þak i
nakon što su zadovoljeni svi uvjeti
radnje, neka ga provjeri ovlašteni
Mazdin serviser.
Krov se može ru þno zatvoriti u hitnom
slu þaju.
Pogledajte odjeljak Kad se krov ne može
zatvoriti na stranici 7-58.
tRadnja blokiranja elektri þnih
prozora
Pri otvaranju/zatvaranju krova elektri þni
se prozori automatski spuštaju radi boljeg
upravljanja.
NAPOMENA
Ako je baterija vozila isklju þena radi
održavanja vozila ili drugih razloga,
elektri þni prozori ne üe se automatski
spustiti. Ako se elektri þni prozori ne
spuste, ponovno postavite funkciju
automatskog otvaranja/zatvaranja
prozora.
Pogledajte odjeljak Automatsko otvaranje
na stranici 3-33.
Prije vožnje
Sklopivi krov (tvrdi krov)
3-44
