Page 261 of 657
4–106
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

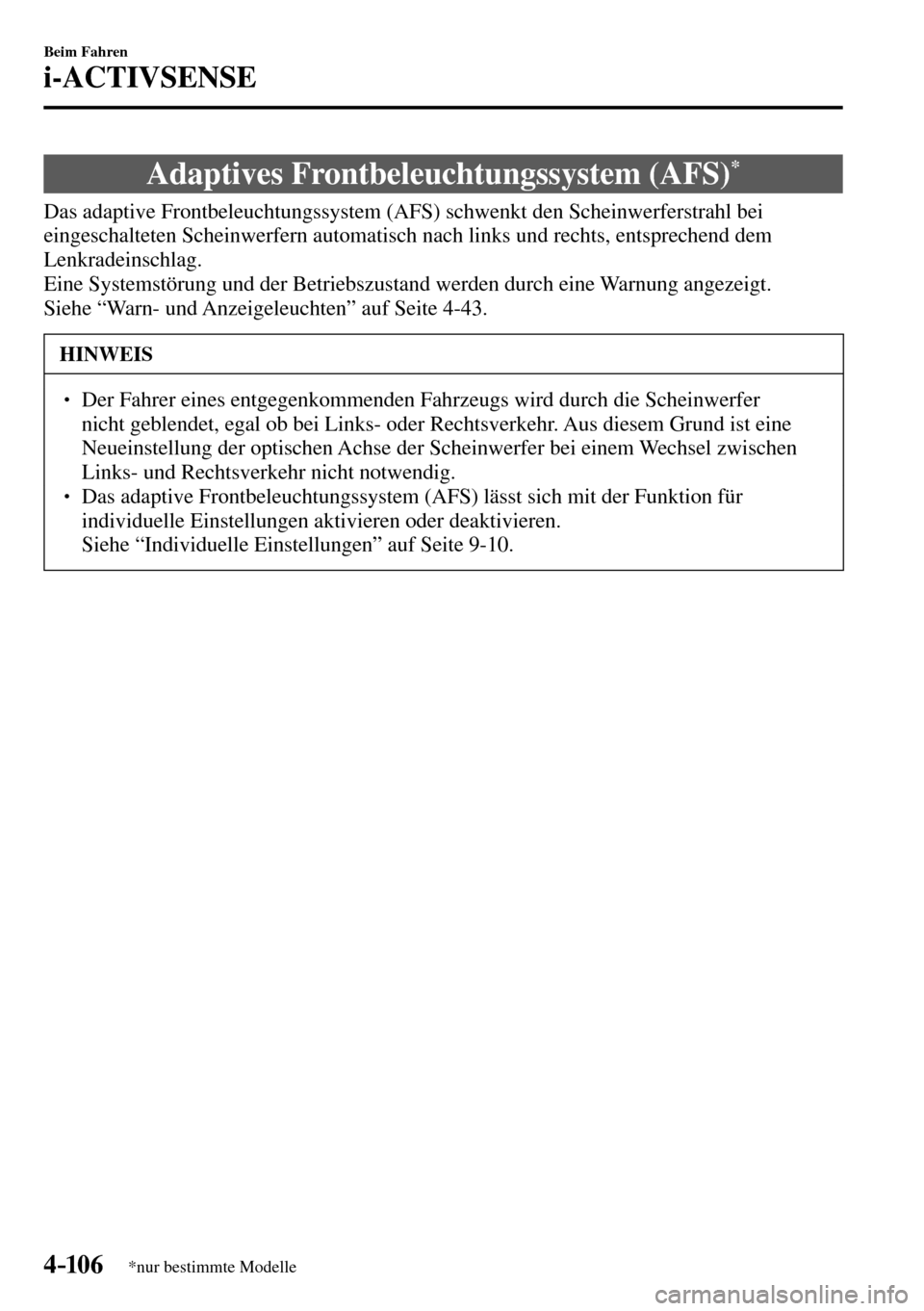

Adaptives Frontbeleuchtungssystem (AFS) *
Das adaptive Frontbeleuchtungssystem (AFS) schwenkt den Scheinwerferstrahl bei
eingeschalteten Scheinwerfern automatisch nach links und rechts, entsprechend dem
Lenkradeinschlag.
Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-43 .
HINWEIS
Der Fahrer eines entgegenkommenden Fahrzeugs wird durch die Scheinwerfer
nicht geblendet, egal ob bei Links- oder Rechtsverkehr. Aus diesem Grund ist eine
Neueinstellung der optischen Achse der Scheinwerfer bei einem Wechsel zwischen
Links- und Rechtsverkehr nicht notwendig.
Das adaptive Frontbeleuchtungssystem (AFS) lässt sich mit der Funktion für
individuelle Einstellungen aktivieren oder deaktivieren.
Siehe “Individuelle Einstellungen” auf Seite 9-10 .
Page 262 of 657
4–107
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

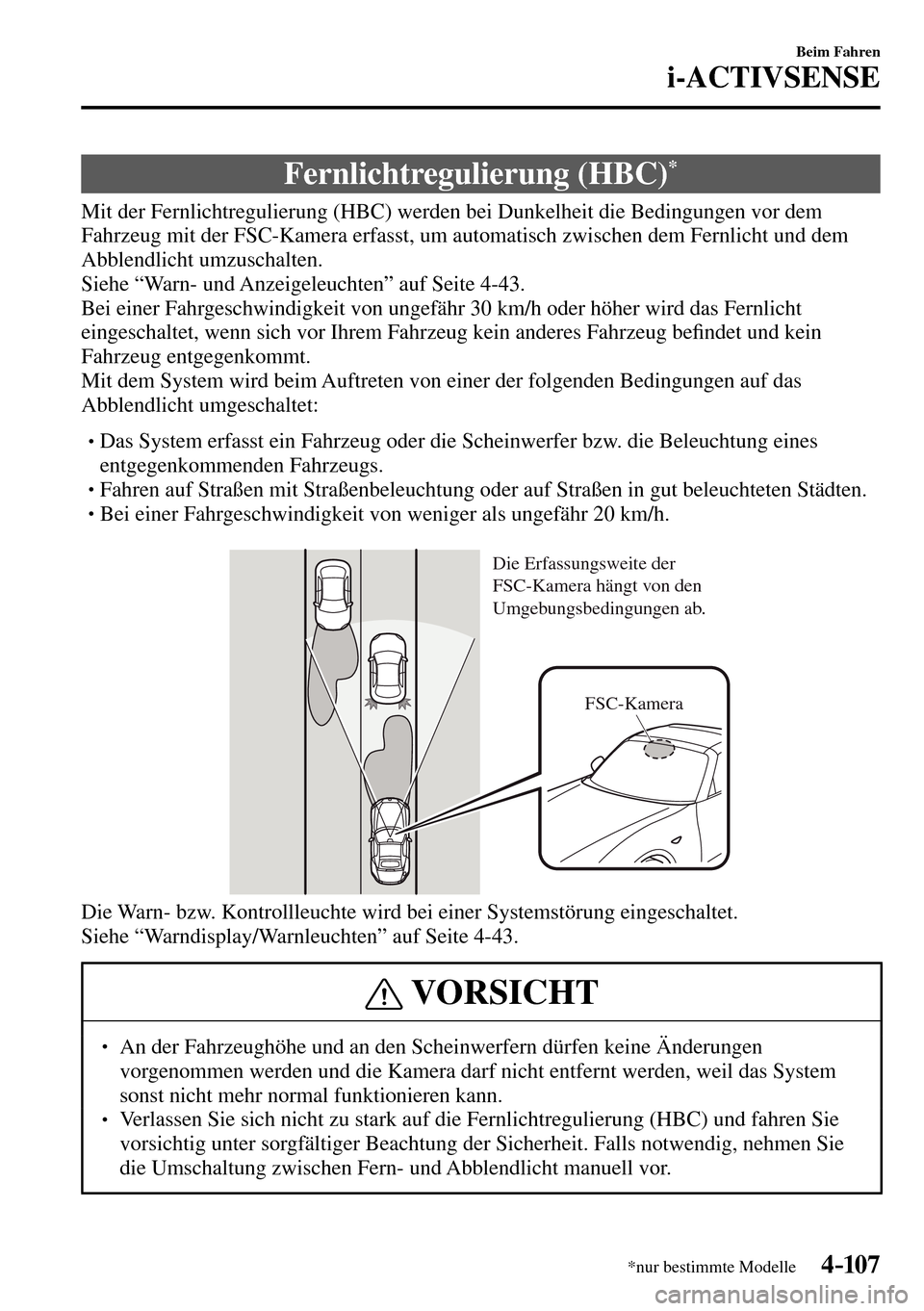

Fernlichtregulierung (HBC) *
Mit der Fernlichtregulierung (HBC) werden bei Dunkelheit die Bedingungen vor dem
Fahrzeug mit der FSC-Kamera erfasst, um automatisch zwischen dem Fernlicht und dem
Abblendlicht umzuschalten.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-43 .
Bei einer Fahrgeschwindigkeit von ungefähr 30 km/h oder höher wird das Fernlicht
eingeschaltet, wenn sich vor Ihrem Fahrzeug kein anderes Fahrzeug be ¿ ndet und kein
Fahrzeug entgegenkommt.
Mit dem System wird beim Auftreten von einer der folgenden Bedingungen auf das
Abblendlicht umgeschaltet:
Das System erfasst ein Fahrzeug oder die Scheinwerfer bzw. die Beleuchtung eines
entgegenkommenden Fahrzeugs.
Fahren auf Straßen mit Straßenbeleuchtung oder auf Straßen in gut beleuchteten Städten.
Bei einer Fahrgeschwindigkeit von weniger als ungefähr 20 km/h.
FSC-Kamera Die Erfassungsweite der
FSC-Kamera hängt von den
Umgebungsbedingungen ab.
Die Warn- bzw. Kontrollleuchte wird bei einer Systemstörung eingeschaltet.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-43 .
VORSICHT
An der Fahrzeughöhe und an den Scheinwerfern dürfen keine Änderungen
vorgenommen werden und die Kamera darf nicht entfernt werden, weil das System
sonst nicht mehr normal funktionieren kann.
Verlassen Sie sich nicht zu stark auf die Fernlichtregulierung (HBC) und fahren Sie
vorsichtig unter sorgfältiger Beachtung der Sicherheit. Falls notwendig, nehmen Sie
die Umschaltung zwischen Fern- und Abblendlicht manuell vor.
Page 263 of 657
4–10 8
Beim Fahren
i-ACTIVSENSE

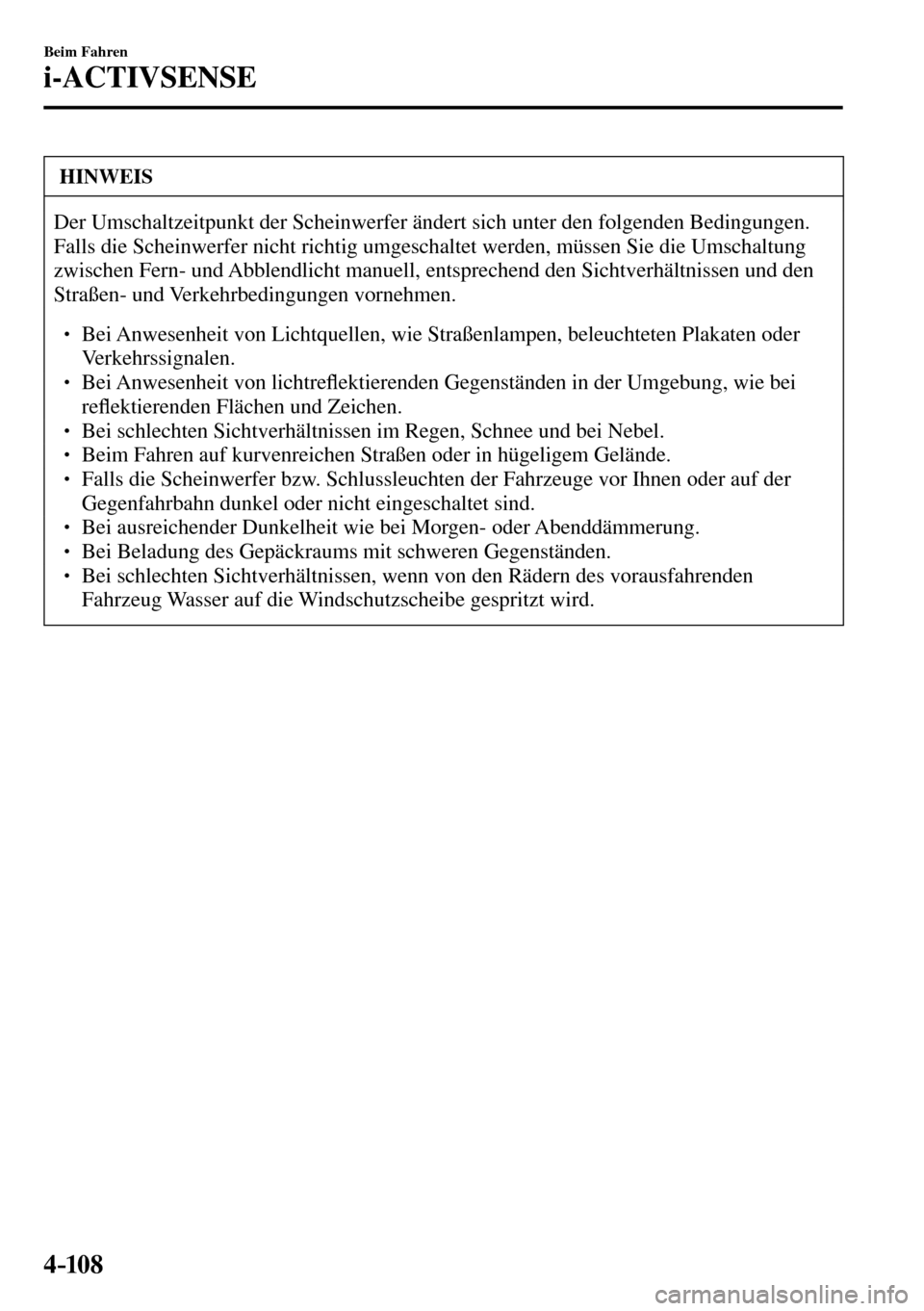

HINWEIS
Der Umschaltzeitpunkt der Scheinwerfer ändert sich unter den folgenden Bedingungen.
Falls die Scheinwerfer nicht richtig umgeschaltet werden, müssen Sie die Umschaltung
zwischen Fern- und Abblendlicht manuell, entsprechend den Sichtverhältnissen und den
Straßen- und Verkehrbedingungen vornehmen.
Bei Anwesenheit von Lichtquellen, wie Straßenlampen, beleuchteten Plakaten oder
Verkehrssignalen.
Bei Anwesenheit von lichtre À ektierenden Gegenständen in der Umgebung, wie bei
re À ektierenden Flächen und Zeichen.
Bei schlechten Sichtverhältnissen im Regen, Schnee und bei Nebel.
Beim Fahren auf kurvenreichen Straßen oder in hügeligem Gelände.
Falls die Scheinwerfer bzw. Schlussleuchten der Fahrzeuge vor Ihnen oder auf der
Gegenfahrbahn dunkel oder nicht eingeschaltet sind.
Bei ausreichender Dunkelheit wie bei Morgen- oder Abenddämmerung.
Bei Beladung des Gepäckraums mit schweren Gegenständen.
Bei schlechten Sichtverhältnissen, wenn von den Rädern des vorausfahrenden
Fahrzeug Wasser auf die Windschutzscheibe gespritzt wird.
Page 264 of 657
4–109
Beim Fahren
i-ACTIVSENSE

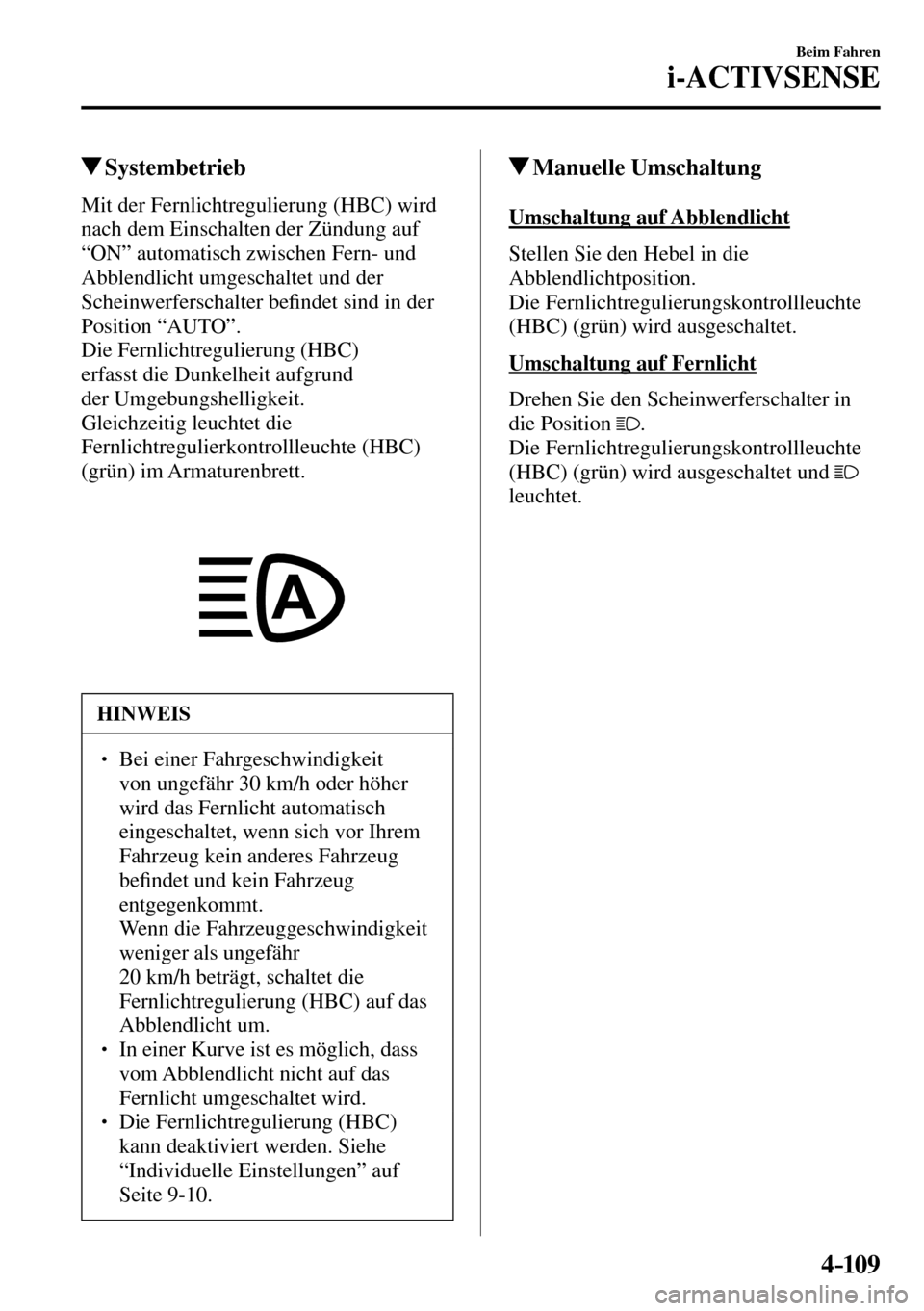

Systembetrieb
Mit der Fernlichtregulierung (HBC) wird
nach dem Einschalten der Zündung auf
“ON” automatisch zwischen Fern- und
Abblendlicht umgeschaltet und der
Scheinwerferschalter be ¿ ndet sind in der
Position “AUTO”.
Die Fernlichtregulierung (HBC)
erfasst die Dunkelheit aufgrund
der Umgebungshelligkeit.
Gleichzeitig leuchtet die
Fernlichtregulierkontrollleuchte (HBC)
(grün) im Armaturenbrett.
HINWEIS
Bei einer Fahrgeschwindigkeit
von ungefähr 30 km/h oder höher
wird das Fernlicht automatisch
eingeschaltet, wenn sich vor Ihrem
Fahrzeug kein anderes Fahrzeug
be ¿ ndet und kein Fahrzeug
entgegenkommt.
Wenn die Fahrzeuggeschwindigkeit
weniger als ungefähr
20 km/h beträgt, schaltet die
Fernlichtregulierung (HBC) auf das
Abblendlicht um.
In einer Kurve ist es möglich, dass
vom Abblendlicht nicht auf das
Fernlicht umgeschaltet wird.
Die Fernlichtregulierung (HBC)
kann deaktiviert werden. Siehe
“Individuelle Einstellungen” auf
Seite 9-10 .
Manuelle Umschaltung
Umschaltung auf Abblendlicht
Stellen Sie den Hebel in die
Abblendlichtposition.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet.
Umschaltung auf Fernlicht
Drehen Sie den Scheinwerferschalter in
die Position
.
Die Fernlichtregulierungskontrollleuchte
(HBC) (grün) wird ausgeschaltet und
leuchtet.
Page 265 of 657
4–110
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

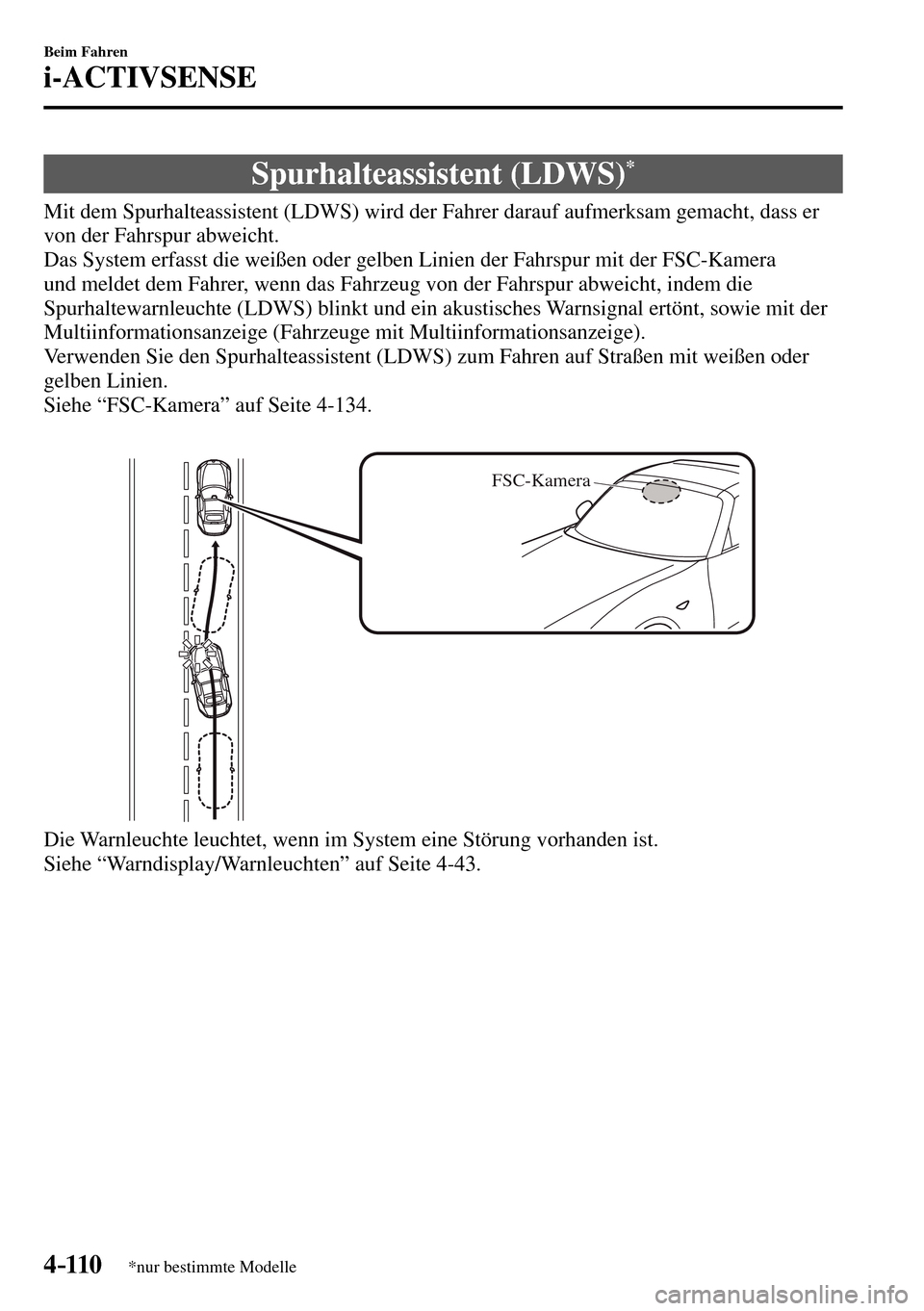

Spurhalteassistent (LDWS) *
Mit dem Spurhalteassistent (LDWS) wird der Fahrer darauf aufmerksam gemacht, dass er
von der Fahrspur abweicht.
Das System erfasst die weißen oder gelben Linien der Fahrspur mit der FSC-Kamera
und meldet dem Fahrer, wenn das Fahrzeug von der Fahrspur abweicht, indem die
Spurhaltewarnleuchte (LDWS) blinkt und ein akustisches Warnsignal ertönt, sowie mit der
Multiinformationsanzeige (Fahrzeuge mit Multiinformationsanzeige).
Verwenden Sie den Spurhalteassistent (LDWS) zum Fahren auf Straßen mit weißen oder
gelben Linien.
Siehe “FSC-Kamera” auf Seite 4-134 .
FSC-Kamera
Die Warnleuchte leuchtet, wenn im System eine Störung vorhanden ist.
Siehe “Warndisplay/Warnleuchten” auf Seite 4-43 .
Page 266 of 657
4–111
Beim Fahren
i-ACTIVSENSE

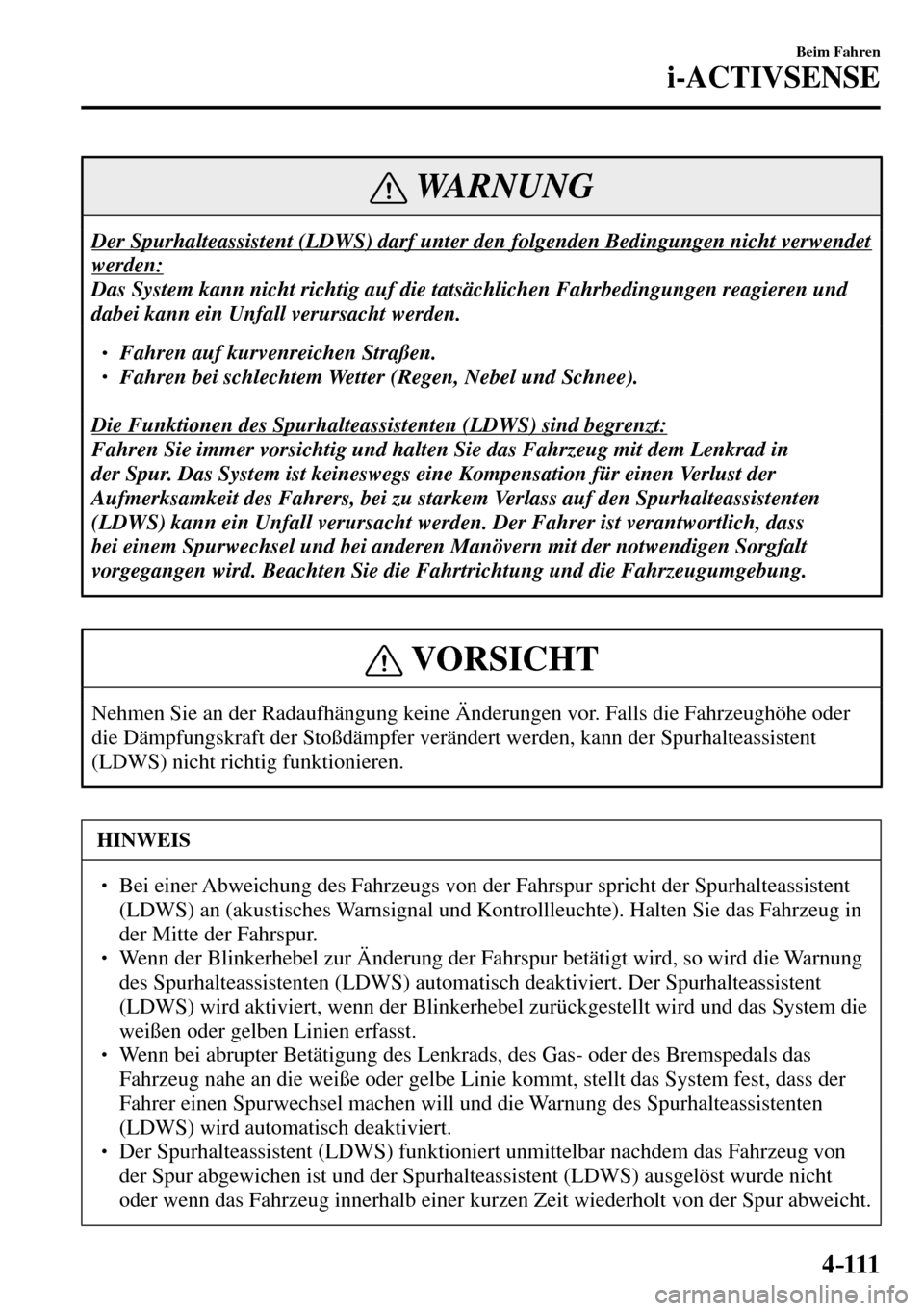

WARNUNG
Der Spurhalteassistent (LDWS) darf unter den folgenden Bedingungen nicht verwendet
werden:
Das System kann nicht richtig auf die tatsächlichen Fahrbedingungen reagieren und
dabei kann ein Unfall verursacht werden.
Fahren auf kurvenreichen Straßen.
Fahren bei schlechtem Wetter (Regen, Nebel und Schnee).
Die Funktionen des Spurhalteassistenten (LDWS) sind begrenzt:
Fahren Sie immer vorsichtig und halten Sie das Fahrzeug mit dem Lenkrad in
der Spur. Das System ist keineswegs eine Kompensation für einen Verlust der
Aufmerksamkeit des Fahrers, bei zu starkem Verlass auf den Spurhalteassistenten
(LDWS) kann ein Unfall verursacht werden. Der Fahrer ist verantwortlich, dass
bei einem Spurwechsel und bei anderen Manövern mit der notwendigen Sorgfalt
vorgegangen wird. Beachten Sie die Fahrtrichtung und die Fahrzeugumgebung.
VORSICHT
Nehmen Sie an der Radaufhängung keine Änderungen vor. Falls die Fahrzeughöhe oder
die Dämpfungskraft der Stoßdämpfer verändert werden, kann der Spurhalteassistent
(LDWS) nicht richtig funktionieren.
HINWEIS
Bei einer Abweichung des Fahrzeugs von der Fahrspur spricht der Spurhalteassistent
(LDWS) an (akustisches Warnsignal und Kontrollleuchte). Halten Sie das Fahrzeug in
der Mitte der Fahrspur.
Wenn der Blinkerhebel zur Änderung der Fahrspur betätigt wird, so wird die Warnung
des Spurhalteassistenten (LDWS) automatisch deaktiviert. Der Spurhalteassistent
(LDWS) wird aktiviert, wenn der Blinkerhebel zurückgestellt wird und das System die
weißen oder gelben Linien erfasst.
Wenn bei abrupter Betätigung des Lenkrads, des Gas- oder des Bremspedals das
Fahrzeug nahe an die weiße oder gelbe Linie kommt, stellt das System fest, dass der
Fahrer einen Spurwechsel machen will und die Warnung des Spurhalteassistenten
(LDWS) wird automatisch deaktiviert.
Der Spurhalteassistent (LDWS) funktioniert unmittelbar nachdem das Fahrzeug von
der Spur abgewichen ist und der Spurhalteassistent (LDWS) ausgelöst wurde nicht
oder wenn das Fahrzeug innerhalb einer kurzen Zeit wiederholt von der Spur abweicht.
Page 267 of 657
4–112
Beim Fahren
i-ACTIVSENSE

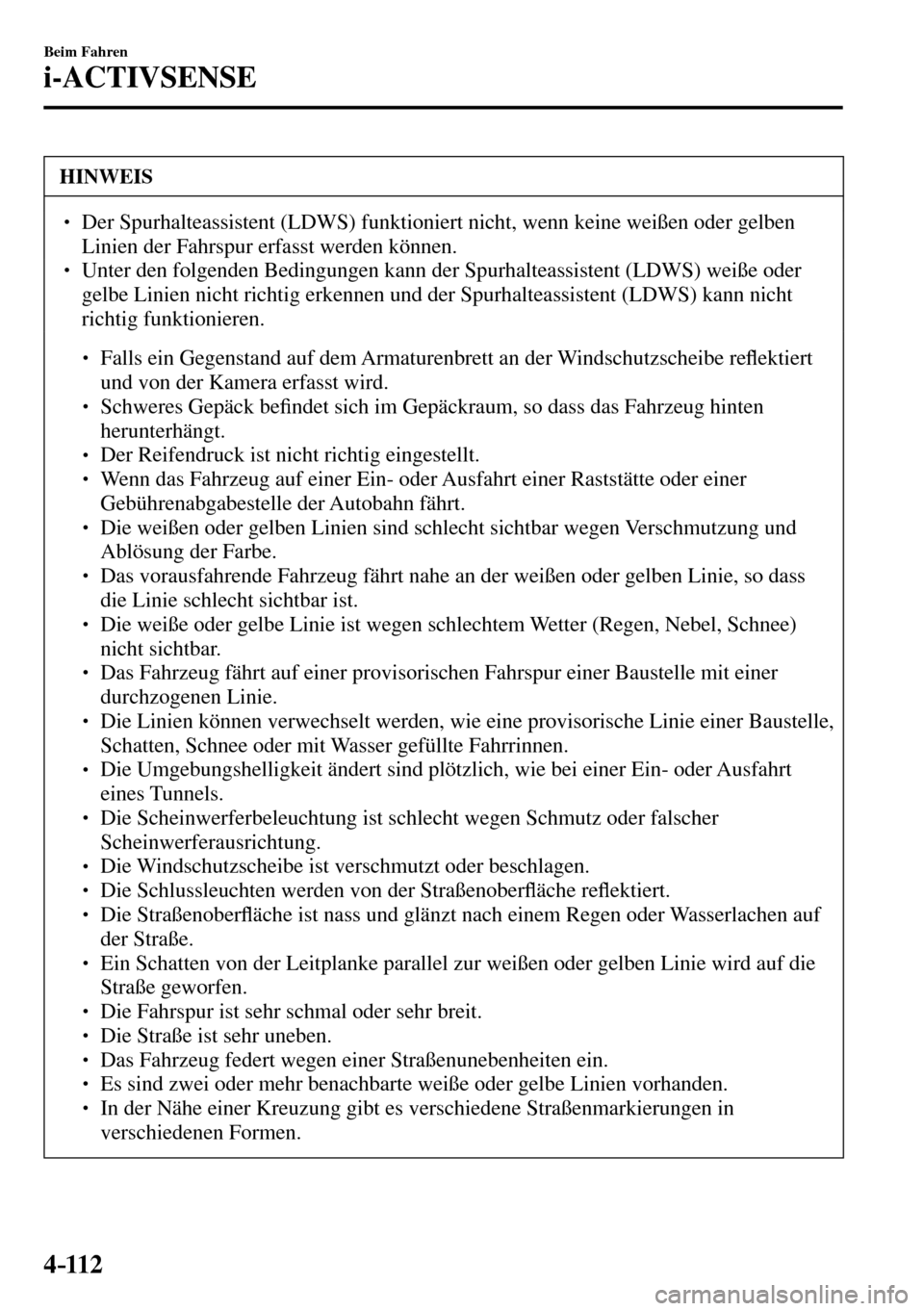

HINWEIS
Der Spurhalteassistent (LDWS) funktioniert nicht, wenn keine weißen oder gelben
Linien der Fahrspur erfasst werden können.
Unter den folgenden Bedingungen kann der Spurhalteassistent (LDWS) weiße oder
gelbe Linien nicht richtig erkennen und der Spurhalteassistent (LDWS) kann nicht
richtig funktionieren.
Falls ein Gegenstand auf dem Armaturenbrett an der Windschutzscheibe re À ektiert
und von der Kamera erfasst wird.
Schweres Gepäck be ¿ ndet sich im Gepäckraum, so dass das Fahrzeug hinten
herunterhängt.
Der Reifendruck ist nicht richtig eingestellt.
Wenn das Fahrzeug auf einer Ein- oder Ausfahrt einer Raststätte oder einer
Gebührenabgabestelle der Autobahn fährt.
Die weißen oder gelben Linien sind schlecht sichtbar wegen Verschmutzung und
Ablösung der Farbe.
Das vorausfahrende Fahrzeug fährt nahe an der weißen oder gelben Linie, so dass
die Linie schlecht sichtbar ist.
Die weiße oder gelbe Linie ist wegen schlechtem Wetter (Regen, Nebel, Schnee)
nicht sichtbar.
Das Fahrzeug fährt auf einer provisorischen Fahrspur einer Baustelle mit einer
durchzogenen Linie.
Die Linien können verwechselt werden, wie eine provisorische Linie einer Baustelle,
Schatten, Schnee oder mit Wasser gefüllte Fahrrinnen.
Die Umgebungshelligkeit ändert sind plötzlich, wie bei einer Ein- oder Ausfahrt
eines Tunnels.
Die Scheinwerferbeleuchtung ist schlecht wegen Schmutz oder falscher
Scheinwerferausrichtung.
Die Windschutzscheibe ist verschmutzt oder beschlagen.
Die Schlussleuchten werden von der Straßenober À äche re À ektiert.
Die Straßenober À äche ist nass und glänzt nach einem Regen oder Wasserlachen auf
der Straße.
Ein Schatten von der Leitplanke parallel zur weißen oder gelben Linie wird auf die
Straße geworfen.
Die Fahrspur ist sehr schmal oder sehr breit.
Die Straße ist sehr uneben.
Das Fahrzeug federt wegen einer Straßenunebenheiten ein.
Es sind zwei oder mehr benachbarte weiße oder gelbe Linien vorhanden.
In der Nähe einer Kreuzung gibt es verschiedene Straßenmarkierungen in
verschiedenen Formen.
Page 268 of 657
4–113
Beim Fahren
i-ACTIVSENSE

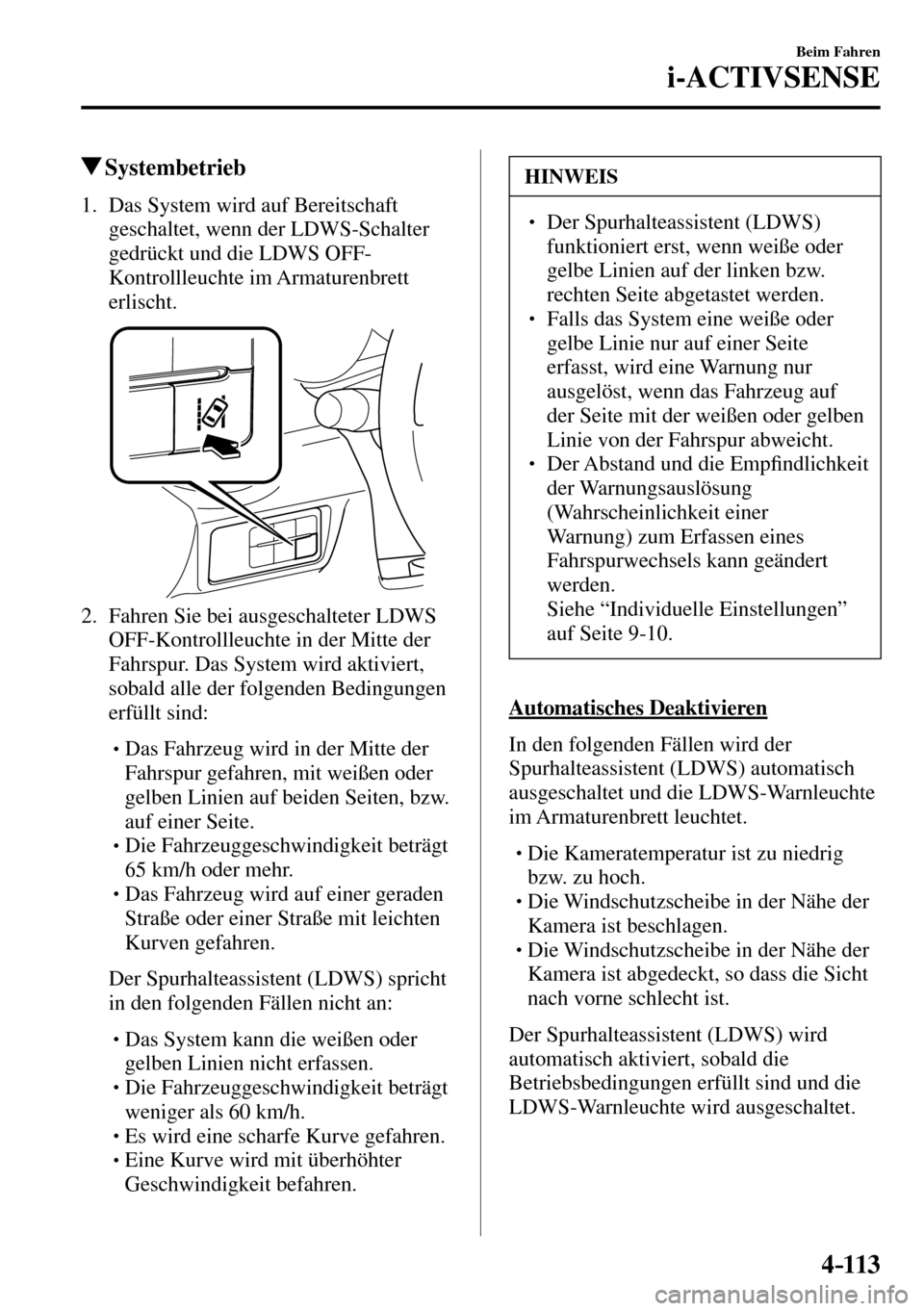

Systembetrieb
1. Das System wird auf Bereitschaft
geschaltet, wenn der LDWS-Schalter
gedrückt und die LDWS OFF-
Kontrollleuchte im Armaturenbrett
erlischt.
2. Fahren Sie bei ausgeschalteter LDWS
OFF-Kontrollleuchte in der Mitte der
Fahrspur. Das System wird aktiviert,
sobald alle der folgenden Bedingungen
erfüllt sind:
Das Fahrzeug wird in der Mitte der
Fahrspur gefahren, mit weißen oder
gelben Linien auf beiden Seiten, bzw.
auf einer Seite.
Die Fahrzeuggeschwindigkeit beträgt
65 km/h oder mehr.
Das Fahrzeug wird auf einer geraden
Straße oder einer Straße mit leichten
Kurven gefahren.
Der Spurhalteassistent (LDWS) spricht
in den folgenden Fällen nicht an:
Das System kann die weißen oder
gelben Linien nicht erfassen.
Die Fahrzeuggeschwindigkeit beträgt
weniger als 60 km/h.
Es wird eine scharfe Kurve gefahren.
Eine Kurve wird mit überhöhter
Geschwindigkeit befahren.
HINWEIS
Der Spurhalteassistent (LDWS)
funktioniert erst, wenn weiße oder
gelbe Linien auf der linken bzw.
rechten Seite abgetastet werden.
Falls das System eine weiße oder
gelbe Linie nur auf einer Seite
erfasst, wird eine Warnung nur
ausgelöst, wenn das Fahrzeug auf
der Seite mit der weißen oder gelben
Linie von der Fahrspur abweicht.
Der Abstand und die Emp ¿ ndlichkeit
der Warnungsauslösung
(Wahrscheinlichkeit einer
Warnung) zum Erfassen eines
Fahrspurwechsels kann geändert
werden.
Siehe “Individuelle Einstellungen”
auf Seite 9-10 .
Automatisches Deaktivieren
In den folgenden Fällen wird der
Spurhalteassistent (LDWS) automatisch
ausgeschaltet und die LDWS-Warnleuchte
im Armaturenbrett leuchtet.
Die Kameratemperatur ist zu niedrig
bzw. zu hoch.
Die Windschutzscheibe in der Nähe der
Kamera ist beschlagen.
Die Windschutzscheibe in der Nähe der
Kamera ist abgedeckt, so dass die Sicht
nach vorne schlecht ist.
Der Spurhalteassistent (LDWS) wird
automatisch aktiviert, sobald die
Betriebsbedingungen erfüllt sind und die
LDWS-Warnleuchte wird ausgeschaltet.
Page 269 of 657

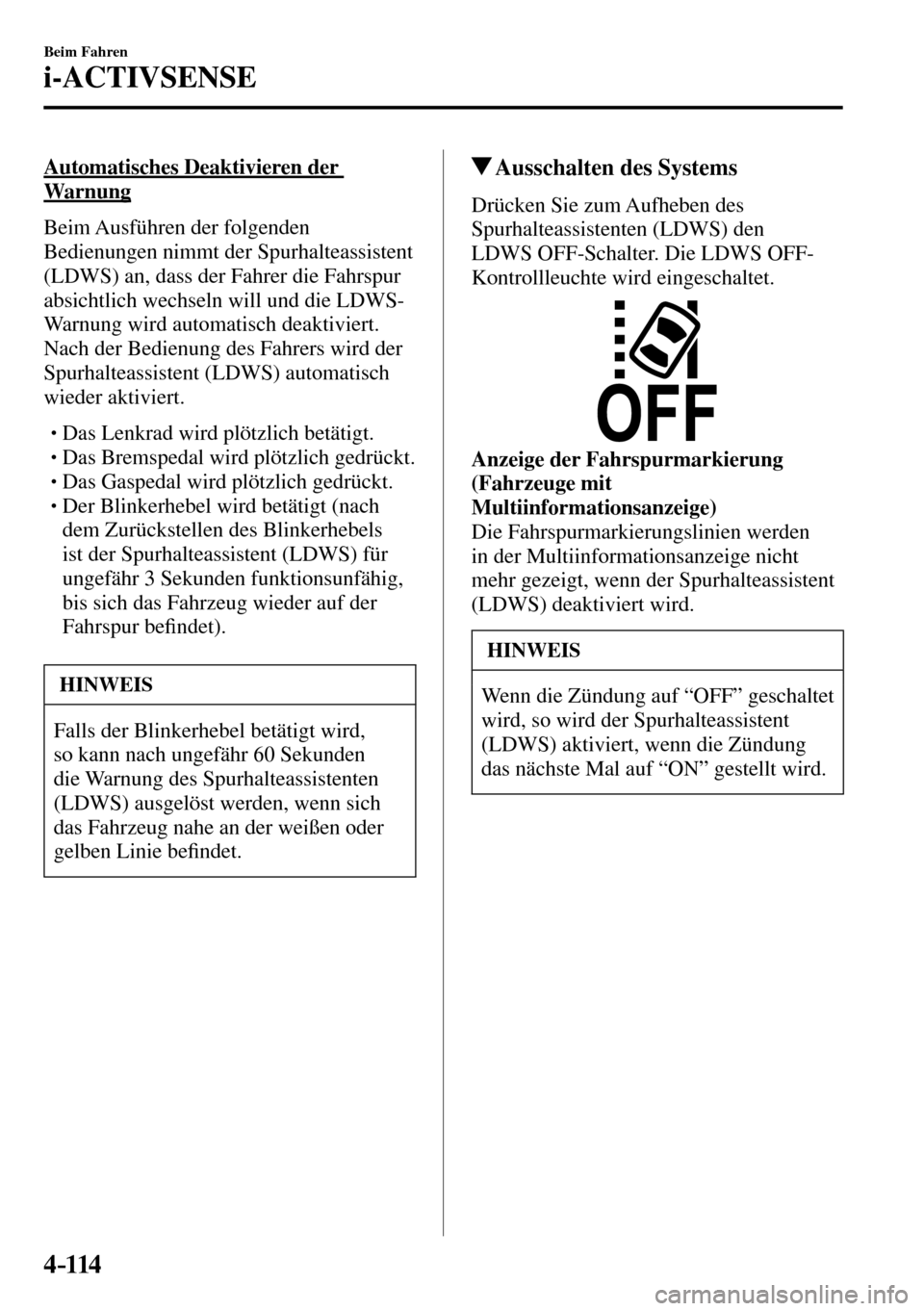

4–114
Beim Fahren
i-ACTIVSENSE
Automatisches Deaktivieren der
Warnung
Beim Ausführen der folgenden
Bedienungen nimmt der Spurhalteassistent
(LDWS) an, dass der Fahrer die Fahrspur
absichtlich wechseln will und die LDWS-
Warnung wird automatisch deaktiviert.
Nach der Bedienung des Fahrers wird der
Spurhalteassistent (LDWS) automatisch
wieder aktiviert.
Das Lenkrad wird plötzlich betätigt.
Das Bremspedal wird plötzlich gedrückt.
Das Gaspedal wird plötzlich gedrückt.
Der Blinkerhebel wird betätigt (nach
dem Zurückstellen des Blinkerhebels
ist der Spurhalteassistent (LDWS) für
ungefähr 3 Sekunden funktionsunfähig,
bis sich das Fahrzeug wieder auf der
Fahrspur be ¿ ndet).
HINWEIS
Falls der Blinkerhebel betätigt wird,
so kann nach ungefähr 60 Sekunden
die Warnung des Spurhalteassistenten
(LDWS) ausgelöst werden, wenn sich
das Fahrzeug nahe an der weißen oder
gelben Linie be ¿ ndet.
Ausschalten des Systems
Drücken Sie zum Aufheben des
Spurhalteassistenten (LDWS) den
LDWS OFF-Schalter. Die LDWS OFF-
Kontrollleuchte wird eingeschaltet.
Anzeige der Fahrspurmarkierung
(Fahrzeuge mit
Multiinformationsanzeige)
Die Fahrspurmarkierungslinien werden
in der Multiinformationsanzeige nicht
mehr gezeigt, wenn der Spurhalteassistent
(LDWS) deaktiviert wird.
HINWEIS
Wenn die Zündung auf “OFF” geschaltet
wird, so wird der Spurhalteassistent
(LDWS) aktiviert, wenn die Zündung
das nächste Mal auf “ON” gestellt wird.
Page 270 of 657

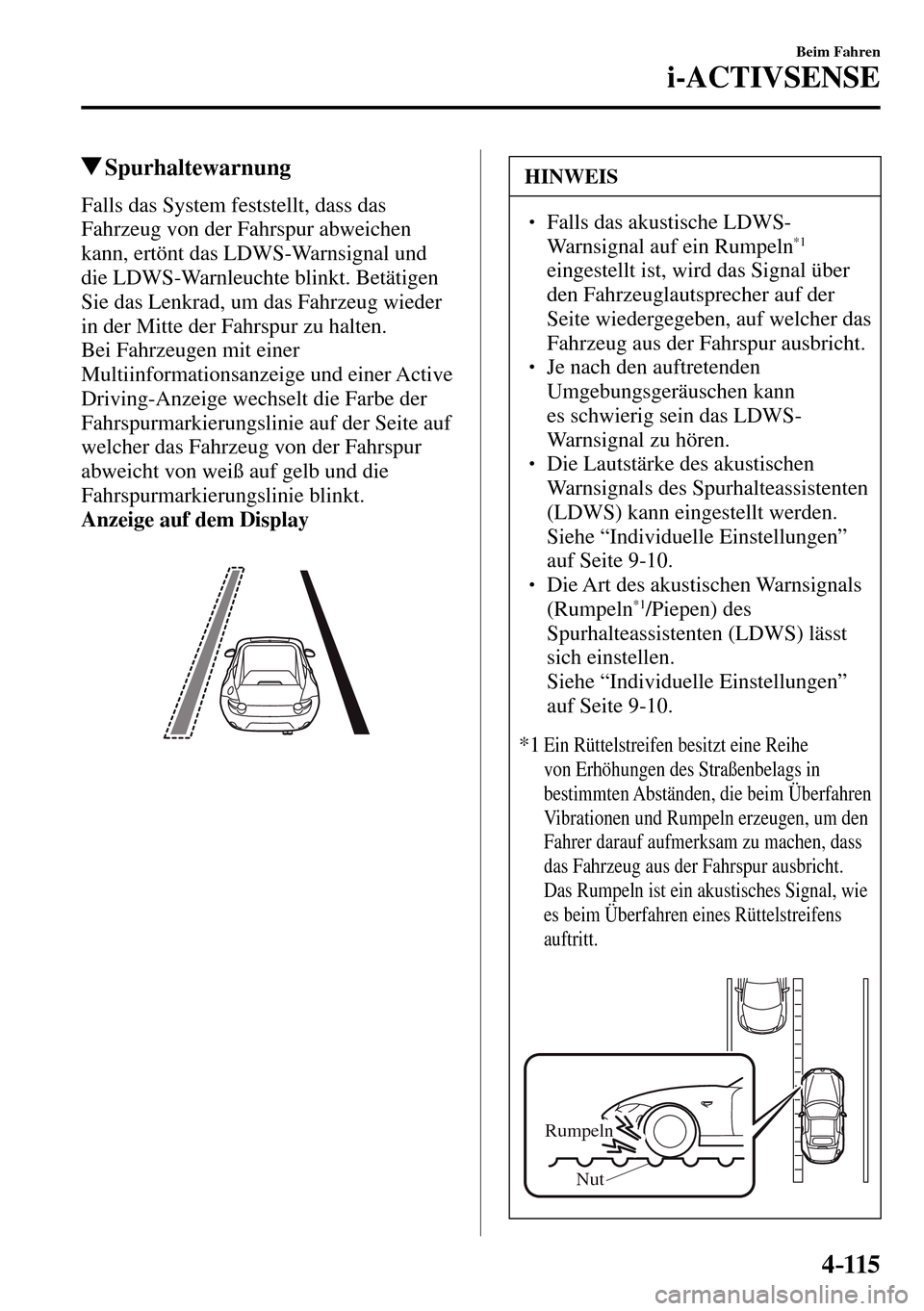

4–115
Beim Fahren
i-ACTIVSENSE
Spurhaltewarnung
Falls das System feststellt, dass das
Fahrzeug von der Fahrspur abweichen
kann, ertönt das LDWS-Warnsignal und
die LDWS-Warnleuchte blinkt. Betätigen
Sie das Lenkrad, um das Fahrzeug wieder
in der Mitte der Fahrspur zu halten.
Bei Fahrzeugen mit einer
Multiinformationsanzeige und einer Active
Driving-Anzeige wechselt die Farbe der
Fahrspurmarkierungslinie auf der Seite auf
welcher das Fahrzeug von der Fahrspur
abweicht von weiß auf gelb und die
Fahrspurmarkierungslinie blinkt.
Anzeige auf dem Display
HINWEIS
Falls das akustische LDWS-
Warnsignal auf ein Rumpeln *1
eingestellt ist, wird das Signal über
den Fahrzeuglautsprecher auf der
Seite wiedergegeben, auf welcher das
Fahrzeug aus der Fahrspur ausbricht.
Je nach den auftretenden
Umgebungsgeräuschen kann
es schwierig sein das LDWS-
Warnsignal zu hören.
Die Lautstärke des akustischen
Warnsignals des Spurhalteassistenten
(LDWS) kann eingestellt werden.
Siehe “Individuelle Einstellungen”
auf Seite 9-10 .
Die Art des akustischen Warnsignals
(Rumpeln*1 /Piepen) des
Spurhalteassistenten (LDWS) lässt
sich einstellen.
Siehe “Individuelle Einstellungen”
auf Seite 9-10 .
*1
Ein Rüttelstreifen besitzt eine Reihe
von Erhöhungen des Straßenbelags in
bestimmten Abständen, die beim Überfahren
Vibrationen und Rumpeln erzeugen, um den
Fahrer darauf aufmerksam zu machen, dass
das Fahrzeug aus der Fahrspur ausbricht.
Das Rumpeln ist ein akustisches Signal, wie
es beim Überfahren eines Rüttelstreifens
auftritt.
Rumpeln
Nut
