4–51
Tijdens het rijden
Instrumentengroep en display
*Bepaalde modellen.
Signaal Indicatielampjes Pagina
(Groen)
* Instelindicatie/indicatielampje van kruissnelheidsregelaar 4-146
*1 Het lampje gaat branden wanneer het contact wordt ingeschakeld voor een werkingscontrole en gaat enkele
seconden later uit of wanneer de motor gestart wordt. Als het lampje niet gaat branden of blijft branden, de auto
door een deskundige reparateur laten inspecteren, bij voorkeur een of¿ ciële Mazda reparateur.
Moersleutelindicatie/
indicatielampjes*
Type A instrumentengroep
Laat onderhoud uitvoeren overeenkomstig
het bericht.
Type B instrumentengroep
Wanneer het contact op ON wordt gezet,
gaat het moersleutelindicatielampje
branden en vervolgens na enkele seconden
uit.
Het moersleutelindicatielampje
gaat branden wanneer het tijd is
voor een vooringestelde periodieke
onderhoudsbeurt. Controleer de gegevens
en voer het onderhoud uit.
Zie Onderhoudsmonitor op pagina 6-11 .
Indicatielampje voor lage
motorkoelvloeistoftemperatuur
(Blauw)
Het lampje brandt continu wanneer de
motorkoelvloeistoftemperatuur laag is en
gaat uit nadat de motor warmgedraaid is.
Als het indicatielampje voor lage
motorkoelvloeistoftemperatuur blijft
branden nadat de motor voldoende is
opgewarmd, bestaat de kans dat de
temperatuursensor defect is. Raadpleeg
een deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur.


4–102
Tijdens het rijden
i-ELOOP
i-ELOOP Indicatielampje/
Bedrijfstoestanddisplay
De bestuurder wordt op de hoogte
gesteld van de regeneratiestatus van het
i-ELOOP systeem en de bedrijfstoestand
van het voertuig door middel van het
i-ELOOP indicatielampje (groen) en de
bedrijfstoestanddisplay.
i-ELOOP indicatielampje
(groen) (Voertuig met type B
instrumentengroep)
Tijdens regeneratie gaat het lampje
branden.
Bedrijfstoestanddisplay (Voertuigen met
type B/type C audio)
De regeneratiestatus van het i-ELOOP
systeem wordt getoond op de
middendisplay.
Zie Bedrijfstoestanddisplay op pagina
4-105 .


4–103
Tijdens het rijden
Brandstofverbruikmonitor
*Bepaalde modellen.
Brandstofverbruikmonitor *
Bij voertuigen met type B/type C audio, kan de bedrijfstoestand, het brandstofverbruik en de
energiebesparing *1 beurtelings worden getoond door bediening van de pictogrammen in de
display.
Bovendien kan wanneer de einddisplay is ingeschakeld na het voltooien van een rit de totale
energiebesparing tot op dat moment in de einddisplay worden getoond.
1. Selecteer het
pictogram op het thuisscherm voor het tonen van het toepassingen
scherm.
2. Selecteer “Brandstofverbruiks”.
3. Bedien de commanderschakelaar of raak het scherm aan voor het tonen van het menu.
OPMERKING
Wanneer het menu wordt getoond door aanraking van het scherm, wordt de display
automatisch na 6 seconden verborgen.
4. Selecteer het pictogram in het menu en voer de bediening uit. Het gebruik van de
pictogrammen is als volgt:
Indicatie op display Bedrijfstoestand
Verbergt de menudisplay.
Toont het toepassingen scherm.
Schakelt de brandstofverbruikmonitor over in de
volgorde van bedrijfstoestand, brandstofverbruik en
energiezuinigheid
*1 .
Stelt de brandstofverbruikgegevens terug.
Toont het volgende instelscherm.
Einddisplay in-/uitschakelen In-/uitschakelen van de functie die het terugstellen
van de brandstofverbruikgegevens koppelt aan de
dagteller (Dagteller A)
*1 Met i-stop functie.


4–104
Tijdens het rijden
Brandstofverbruikmonitor
Brandstofverbruikdisplay
Informatie betreffende het brandstofverbruik wordt getoond.
Indicatie op display Bedrijfstoestand
Toont het brandstofverbruik gedurende de laatste 60
minuten.
Toont het brandstofverbruik elke minuut gedurende
de laatste 1 tot 10 minuten.
Toont het brandstofverbruik elke 10 minuten
gedurende de laatste 10 tot 60 minuten.
Toont het gemiddelde brandstofverbruik over de
laatste 5 terugstellingen en na de huidige terugstelling.
Berekent het gemiddelde brandstofverbruik elke
minuut na het begin van een rit en toont dit op de
display.
OPMERKING
  De brandstofverbruikgegevens kunnen worden teruggesteld aan de hand van de
volgende procedure:



 Druk op de terugstelschakelaar op het menuscherm.



 Wanneer de functie die de brandstofverbruikmonitor koppelt aan de dagteller is
ingeschakeld, dagteller A van de dagteller terugstellen.



 Wis de informatie van het gemiddelde brandstofverbruik die wordt getoond in de
boordcomputer.

 Na het terugstellen van de brandstofverbruikgegevens wordt “-- -” getoond terwijl het
gemiddelde brandstofverbruik wordt berekend.


4–105
Tijdens het rijden
Brandstofverbruikmonitor

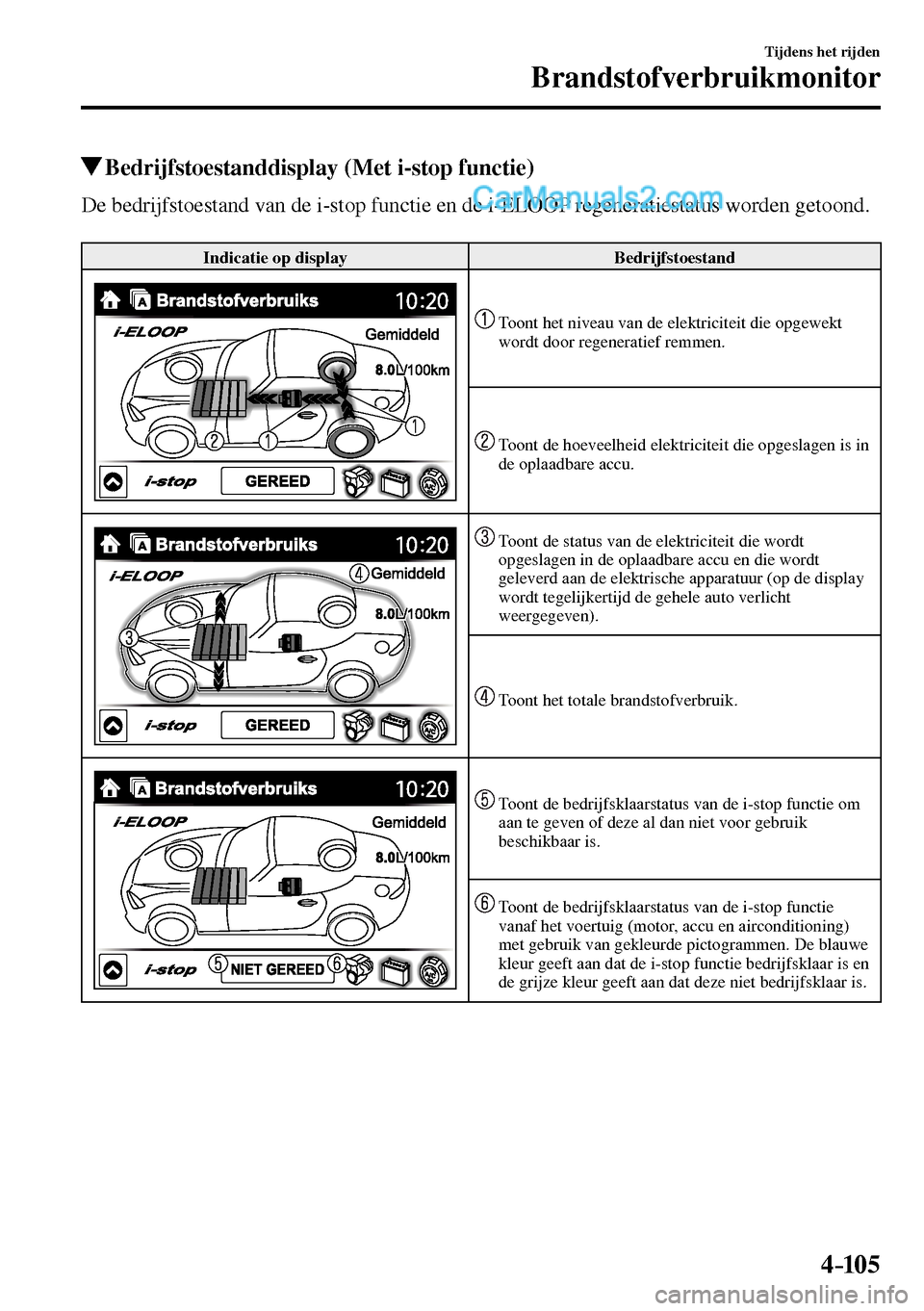

Bedrijfstoestanddisplay (Met i-stop functie)
De bedrijfstoestand van de i-stop functie en de i-ELOOP regeneratiestatus worden getoond.
Indicatie op display Bedrijfstoestand
Toont het niveau van de elektriciteit die opgewekt
wordt door regeneratief remmen.
Toont de hoeveelheid elektriciteit die opgeslagen is in
de oplaadbare accu.
Toont de status van de elektriciteit die wordt
opgeslagen in de oplaadbare accu en die wordt
geleverd aan de elektrische apparatuur (op de display
wordt tegelijkertijd de gehele auto verlicht
weergegeven).
Toont het totale brandstofverbruik.
Toont de bedrijfsklaarstatus van de i-stop functie om
aan te geven of deze al dan niet voor gebruik
beschikbaar is.
Toont de bedrijfsklaarstatus van de i-stop functie
vanaf het voertuig (motor, accu en airconditioning)
met gebruik van gekleurde pictogrammen. De blauwe
kleur geeft aan dat de i-stop functie bedrijfsklaar is en
de grijze kleur geeft aan dat deze niet bedrijfsklaar is.


4–106
Tijdens het rijden
Brandstofverbruikmonitor
Indicatie op display Bedrijfstoestand
Toont de status van de i-stop functie terwijl de auto
stilstaat.
Geeft de handelingen aan die de bestuurder moet
uitvoeren om de i-stop functie te activeren wanneer
deze niet in werking is.
Toont de huidige hoeveelheid tijd dat de i-stop functie
in werking is geweest en de totale hoeveelheid tijd dat
deze in werking is geweest.
Energiebesparingsdisplay (Met i-stop functie)
De actuele prestaties van de energiebesparing worden getoond.
Indicatie op display Bedrijfstoestand
De bladgra¿ ek groeit al naargelang de hoeveelheid
CO 2 uitstoot die door de werking van het systeem
wordt gereduceerd. De totaal verzamelde hoeveelheid
bladgroei wordt aangegeven in termen van het aantal
boomgra¿ eken.
Toont de totale rijafstand die door de werking van de
i-stop functie verlengd kon worden.
Toont het percentage van tijd dat de auto door de
werking van de i-stop functie is stopgezet in
vergelijking tot de totale hoeveelheid tijd dat de auto
is stopgezet.
Toont de hoeveelheid tijd dat de i-stop functie heeft
gefunctioneerd.
Toont de totale hoeveelheid tijd dat de auto is
stopgezet.
Eindschermweergave
Als de einddisplay op de brandstofverbruikmonitor aan is wanneer het contact vanuit de
stand ON op OFF wordt gezet, wordt de werkelijke energiebesparing (met i-stop functie) of
de informatie over het brandstofverbruik (zonder i-stop functie) getoond.


4–116
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Rijstrookafwijkingwaarschuwingssysteem (LDWS) *
Het LDWS systeem stelt de bestuurder op de hoogte dat de auto van zijn rijstrook afwijkt.
Het systeem bespeurt de witte of gele strepen op de rijstrook met gebruik van de
vooruitrijcamera (FSC) en als dit bepaalt dat de auto van de rijstrook gaat afwijken,
waarschuwt het de bestuurder door het knipperen van het LDWS waarschuwingslampje
en het activeren van de LDWS waarschuwingszoemer en door de multi-informatiedisplay
(voertuigen met multi-informatiedisplay).
Gebruik het LDWS bij het rijden op wegen met witte of gele strepen.
Zie Vooruitrijcamera op pagina 4-140 .
Vooruitrijcamera (FSC)
Het waarschuwingslampje gaat branden als het systeem defect is.
Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-46 .


4–120
Tijdens het rijden
i-ACTIVSENSE
Waarschuwing voor automatische
uitschakeling
Wanneer de volgende handelingen
worden uitgevoerd, bepaalt het LDWS
dat de bestuurder de bedoeling heeft van
rijstrook te wisselen en wordt de LDWS
waarschuwing automatisch uitgeschakeld.
Het LDWS wordt nadat de bestuurder de
handeling heeft uitgevoerd automatisch
ingeschakeld.



 Het stuurwiel wordt abrupt gedraaid.



 Het rempedaal wordt abrupt ingetrapt.



 Het gaspedaal wordt abrupt ingetrapt.



 De richtingaanwijzerhendel
wordt bediend (nadat de
richtingaanwijzerhendel is teruggezet, is
het mogelijk dat het LDWS gedurende
ongeveer 3 seconden niet werkt, de tijd
die nodig is om de rijstrookcorrectie uit
te voeren).
OPMERKING
Nadat met de richtingaanwijzerhendel
in werking ongeveer 60 seconden zijn
verstreken, zal de LDWS waarschuwing
in werking treden als de auto dicht bij
een witte of gele streep komt.
Uitschakelen van het systeem
Druk op de LDWS OFF schakelaar om
het LDWS systeem uit te schakelen. Het
LDWS OFF indicatielampje gaat branden.
Rijstrookweergave (voertuigen met
multi-informatiedisplay)
De rijstrookstrepen worden niet langer
aangegeven in de multi-informatiedisplay
wanneer de LDWS geannuleerd wordt.
OPMERKING
Wanneer het contact op OFF wordt
gezet, wordt de LDWS geactiveerd
wanneer het contact de volgende keer op
ON wordt gezet.


4–121
Tijdens het rijden
i-ACTIVSENSE
Rijstrookafwijkingwaarschuwing
Als het systeem bepaalt dat de
mogelijkheid van een rijstrookafwijking
bestaat. wordt de LDWS
waarschuwingszoemer geactiveerd en
gaat het LDWS waarschuwingslampje
knipperen. Bedien het stuurwiel op
geschikte wijze en stuur de auto naar het
midden van de rijstrook.
Bij voertuigen uitgerust met de multi-
informatiedisplay en de Active Driving
Display verandert de kleur van de
rijstrookstreep in de richting waarin het
systeem bepaalt dat de auto van zijn
rijstrook gaat afwijken van wit naar oranje
en gaat de rijstrookstreep knipperen.
Indicatie op display
OPMERKING
  Als het LDWS waarschuwingsgeluid
op trilling *1 is ingesteld, klinkt het
geluid vanuit de autoluidspreker aan
de zijde waar het systeem bepaald
heeft dat de auto van de rijstrook
afwijkt.
  De kans bestaat dat de LDWS
waarschuwingszoemer moeilijk
hoorbaar is, afhankelijk van de
omgevingsomstandigheden zoals
geluiden van buiten.
OPMERKING
  Het volume van het LDWS
waarschuwingsgeluid kan veranderd
worden.
 Zie Gebruikersinstellingen op pagina
9-10 .
  Het type waarschuwingsgeluid
(rammelgeluid*1 /zoemtoon) op de
LDWS kan gewijzigd worden.
 Zie Gebruikersinstellingen op pagina
9-10 .
*1 Een rammelstrook is een reeks
groeven in het wegdek die op
regelmatige afstand zijn aangebracht
en die wanneer het voertuig er
over heen rijdt een trilling en
rammelgeluid teweegbrengen om de
bestuurder te waarschuwen dat het
voertuig de rijstrook verlaat.
Het rammelgeluid is een reproductie
van het geluid dat teweeg wordt
gebracht wanneer een voertuig over
een rammelstrook rijdt.

Rammelgeluid
Groef


4–133
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Afstelbare snelheidsbegrenzer *
De afstelbare snelheidsbegrenzer is een functie die voorkomt dat er niet sneller met de auto
gereden kan worden dan een ingestelde snelheid. De rijsnelheid wordt geregeld zodat deze
onder de ingestelde snelheid blijft ook als het gaspedaal wordt ingetrapt.
De afstelbare snelheidsbegrenzer kan ingesteld worden tussen 30 km/h en 200 km/h.
Bij het afrijden van een helling is het mogelijk dat de rijsnelheid de ingestelde snelheid
overschrijdt. Het systeem waarschuwt de bestuurder echter door middel van het knipperen
van de display en het geven van een waarschuwingstoon.
WAARSCHUWING
Bij het wisselen van bestuurder het systeem altijd uitschakelen:
Als er van bestuurder wordt gewisseld en de nieuwe bestuurder niet op de hoogte is van
de afstelbare snelheidsbegrenzerfunctie, bestaat de kans dat de auto niet accelereert
wanneer de bestuurder het gaspedaal intrapt. Dit kan een ongeval veroorzaken.
Het systeem bestaat uit de afstelbare snelheidsbegrenzerdisplay en de
snelheidsbegrenzerschakelaar op het stuurwiel.
MODE schakelaarRESUME/+
schakelaar
SET/-
schakelaar OFF/CANCEL
schakelaar
