MAZDA MODEL MX-5 RF 2017 Manuale del proprietario (in Italian)

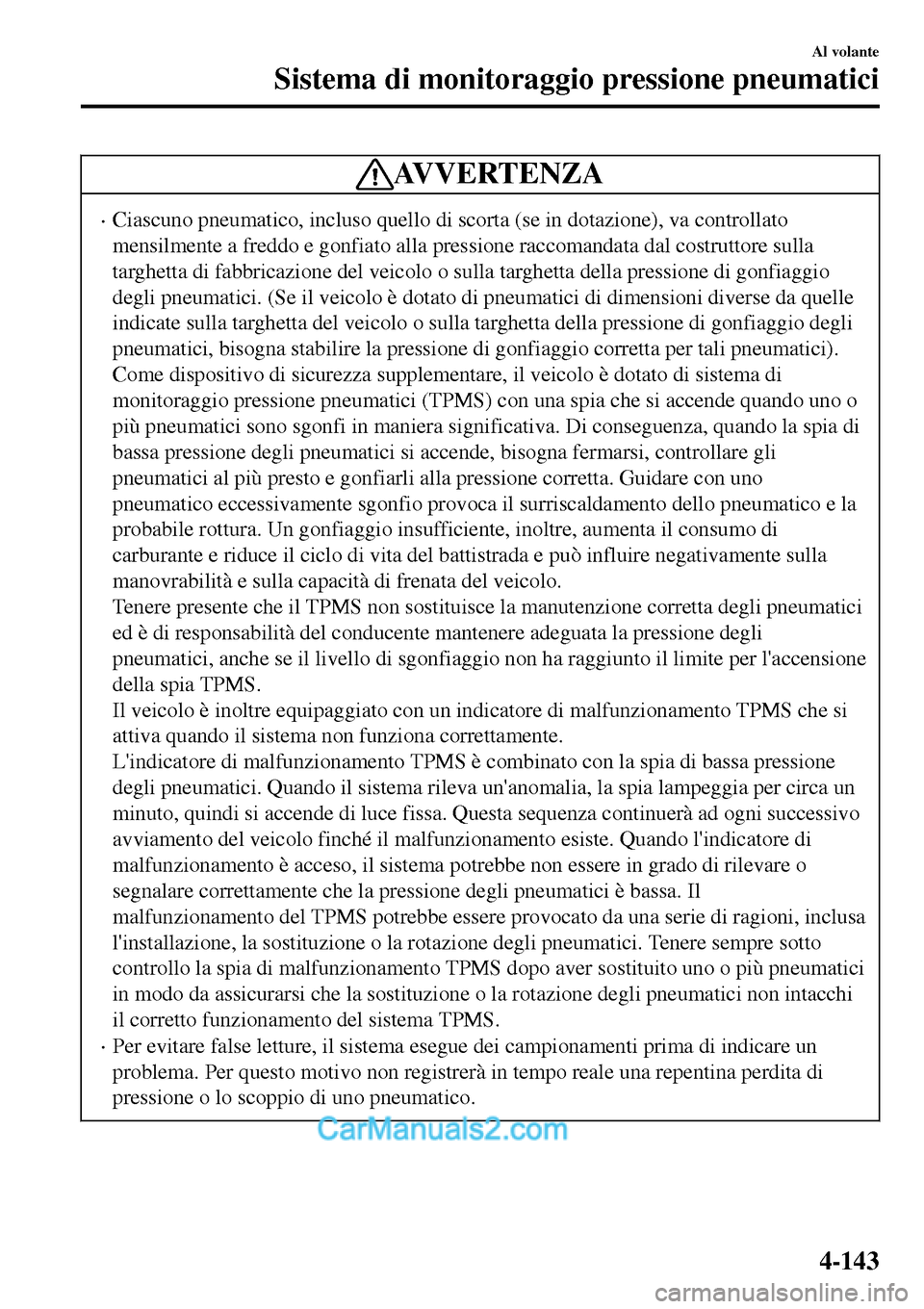

AVVERTENZA
•Ciascuno pneumatico, incluso quello di scorta (se in dotazione), va controllato
mensilmente a freddo e gonfiato alla pressione raccomandata dal costruttore sulla
targhetta di fabbricazione del veicolo o sulla targhetta della pressione di gonfiaggio
degli pneumatici. (Se il veicolo è dotato di pneumatici di dimensioni diverse da quelle
indicate sulla targhetta del veicolo o sulla targhetta della pressione di gonfiaggio degli
pneumatici, bisogna stabilire la pressione di gonfiaggio corretta per tali pneumatici).
Come dispositivo di sicurezza supplementare, il veicolo è dotato di sistema di
monitoraggio pressione pneumatici (TPMS) con una spia che si accende quando uno o
più pneumatici sono sgonfi in maniera significativa. Di conseguenza, quando la spia di
bassa pressione degli pneumatici si accende, bisogna fermarsi, controllare gli
pneumatici al più presto e gonfiarli alla pressione corretta. Guidare con uno
pneumatico eccessivamente sgonfio provoca il surriscaldamento dello pneumatico e la
probabile rottura. Un gonfiaggio insufficiente, inoltre, aumenta il consumo di
carburante e riduce il ciclo di vita del battistrada e può influire negativamente sulla
manovrabilità e sulla capacità di frenata del veicolo.
Tenere presente che il TPMS non sostituisce la manutenzione corretta degli pneumatici
ed è di responsabilità del conducente mantenere adeguata la pressione degli
pneumatici, anche se il livello di sgonfiaggio non ha raggiunto il limite per l'accensione
della spia TPMS.
Il veicolo è inoltre equipaggiato con un indicatore di malfunzionamento TPMS che si
attiva quando il sistema non funziona correttamente.
L'indicatore di malfunzionamento TPMS è combinato con la spia di bassa pressione
degli pneumatici. Quando il sistema rileva un'anomalia, la spia lampeggia per circa un
minuto, quindi si accende di luce fissa. Questa sequenza continuerà ad ogni successivo
avviamento del veicolo finché il malfunzionamento esiste. Quando l'indicatore di
malfunzionamento è acceso, il sistema potrebbe non essere in grado di rilevare o
segnalare correttamente che la pressione degli pneumatici è bassa. Il
malfunzionamento del TPMS potrebbe essere provocato da una serie di ragioni, inclusa
l'installazione, la sostituzione o la rotazione degli pneumatici. Tenere sempre sotto
controllo la spia di malfunzionamento TPMS dopo aver sostituito uno o più pneumatici
in modo da assicurarsi che la sostituzione o la rotazione degli pneumatici non intacchi
il corretto funzionamento del sistema TPMS.
•Per evitare false letture, il sistema esegue dei campionamenti prima di indicare un
problema. Per questo motivo non registrerà in tempo reale una repentina perdita di
pressione o lo scoppio di uno pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-143

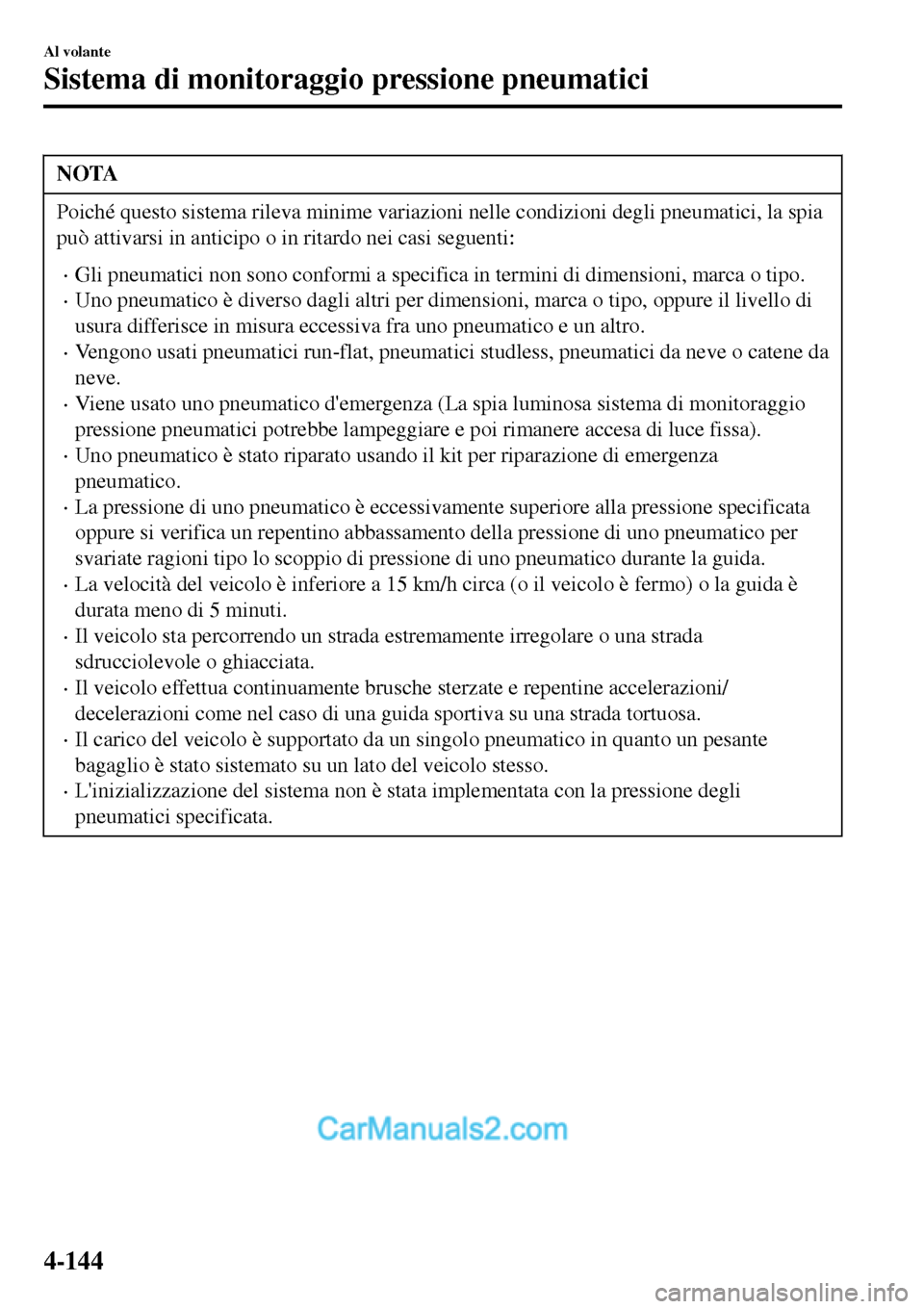

NOTA
Poiché questo sistema rileva minime variazioni nelle condizioni degli pneumatici, la spia
può attivarsi in anticipo o in ritardo nei casi seguenti:
•Gli pneumatici non sono conformi a specifica in termini di dimensioni, marca o tipo.
•Uno pneumatico è diverso dagli altri per dimensioni, marca o tipo, oppure il livello di
usura differisce in misura eccessiva fra uno pneumatico e un altro.
•Vengono usati pneumatici run-flat, pneumatici studless, pneumatici da neve o catene da
neve.
•Viene usato uno pneumatico d'emergenza (La spia luminosa sistema di monitoraggio
pressione pneumatici potrebbe lampeggiare e poi rimanere accesa di luce fissa).
•Uno pneumatico è stato riparato usando il kit per riparazione di emergenza
pneumatico.
•La pressione di uno pneumatico è eccessivamente superiore alla pressione specificata
oppure si verifica un repentino abbassamento della pressione di uno pneumatico per
svariate ragioni tipo lo scoppio di pressione di uno pneumatico durante la guida.
•La velocità del veicolo è inferiore a 15 km/h circa (o il veicolo è fermo) o la guida è
durata meno di 5 minuti.
•Il veicolo sta percorrendo un strada estremamente irregolare o una strada
sdrucciolevole o ghiacciata.
•Il veicolo effettua continuamente brusche sterzate e repentine accelerazioni/
decelerazioni come nel caso di una guida sportiva su una strada tortuosa.
•Il carico del veicolo è supportato da un singolo pneumatico in quanto un pesante
bagaglio è stato sistemato su un lato del veicolo stesso.
•L'inizializzazione del sistema non è stata implementata con la pressione degli
pneumatici specificata.
Al volante
Sistema di monitoraggio pressione pneumatici
4-144

▼Inizializzazione sistema di
monitoraggio pressione pneumatici
Nei casi indicati di seguito, il sistema deve
essere inizializzato perché possa operare
normalmente.
•Viene regolata la pressione di uno
pneumatico.
•Viene eseguita la rotazione degli
pneumatici.
•Viene sostituito/a uno pneumatico o una
ruota.
•La batteria è stata sostituita o si è
completamente scaricata.
•La spia luminosa sistema di
monitoraggio pressione pneumatici è
accesa.

Modalità d'inizializzazione
1. Parcheggiare il veicolo in un luogo
sicuro e applicare saldamente il freno
di stazionamento.
2. Lasciare che gli pneumatici si
raffreddino, quindi regolare la
pressione di ciascuno pneumatico (4)
al valore specifico indicato sulla
targhetta pressione pneumatici ubicata
sul telaio della porta del conducente
(porta aperta).
Vedi Pneumatici a pagina 9-8.
3. Commutare l'accensione su ON.
4. Premere e tenere premuto l'interruttore
SET del sistema di monitoraggio
pressione pneumatici e verificare che
la spia luminosa sistema di
monitoraggio pressione pneumatici
situata nel quadro strumenti lampeggi
due volte e che venga emessa una
segnalazione acustica.
AVVERTENZA
Se l'inizializzazione del sistema viene
eseguita senza regolare la pressione
degli pneumatici, il sistema non è in
grado di rilevare la normale pressione
degli pneumatici per cui potrebbe non
far accendere la spia luminosa sistema
di monitoraggio pressione pneumatici
quando uno pneumatico è sgonfio o,
viceversa, farla accendere quando tutte
le pressioni sono normali.
Regolare la pressione di tutti e quattro
gli pneumatici e inizializzare il sistema
quando la spia luminosa è accesa. Se la
spia luminosa si accende per altri
motivi e non perché c'è uno pneumatico
a terra, può essere che la pressione di
tutti e quattro gli pneumatici si sia
abbassata naturalmente.
L'inizializzazione del sistema non verrà
eseguita se l'interruttore viene premuto
a veicolo in marcia.
Al volante
Sistema di monitoraggio pressione pneumatici
4-145

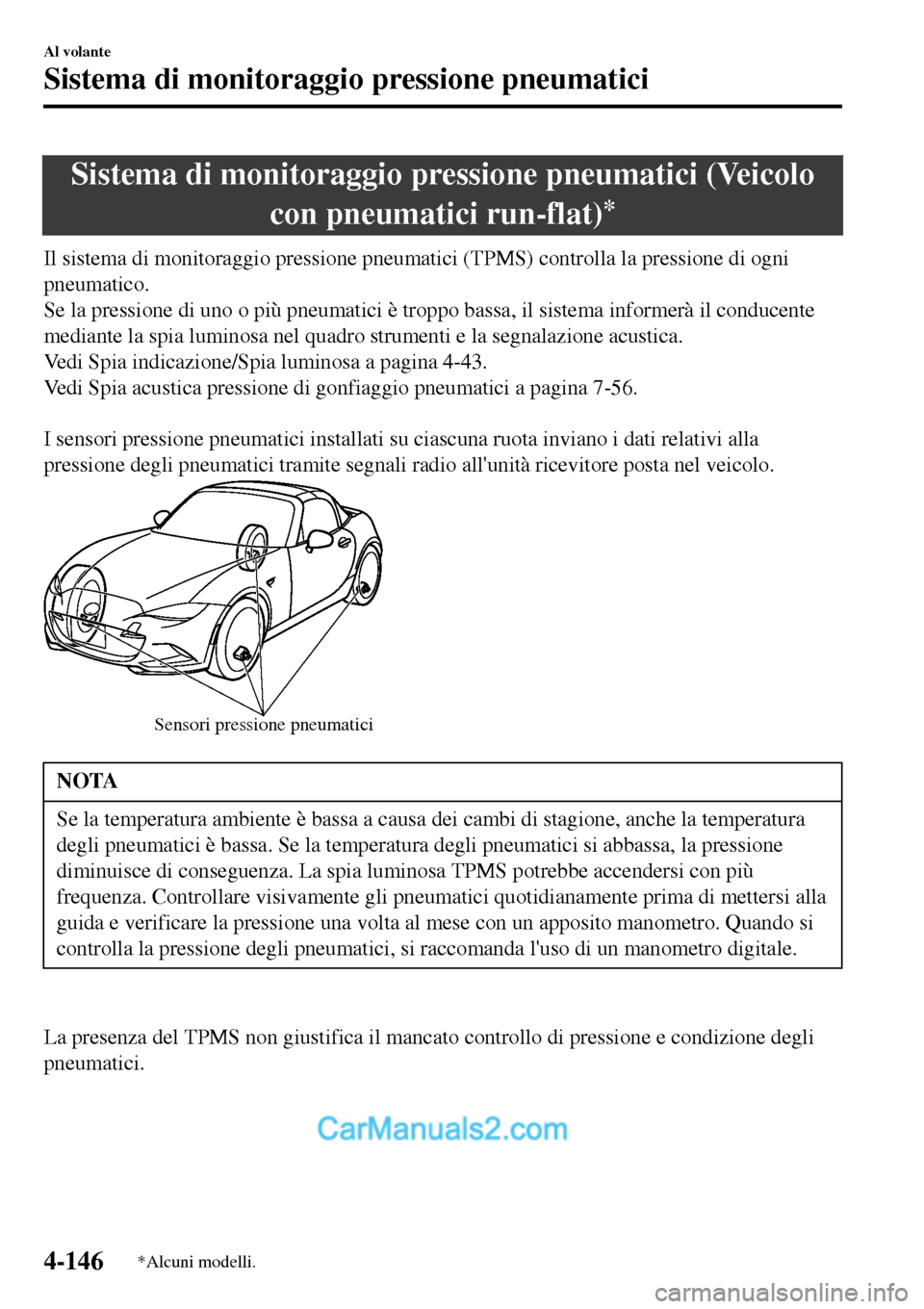

Sistema di monitoraggio pressione pneumatici (Veicolo
con pneumatici run-flat)
*
Il sistema di monitoraggio pressione pneumatici (TPMS) controlla la pressione di ogni
pneumatico.
Se la pressione di uno o più pneumatici è troppo bassa, il sistema informerà il conducente
mediante la spia luminosa nel quadro strumenti e la segnalazione acustica.
Vedi Spia indicazione/Spia luminosa a pagina 4-43.
Vedi Spia acustica pressione di gonfiaggio pneumatici a pagina 7-56.

I sensori pressione pneumatici installati su ciascuna ruota inviano i dati relativi alla
pressione degli pneumatici tramite segnali radio all'unità ricevitore posta nel veicolo.
Sensori pressione pneumatici
NOTA
Se la temperatura ambiente è bassa a causa dei cambi di stagione, anche la temperatura
degli pneumatici è bassa. Se la temperatura degli pneumatici si abbassa, la pressione
diminuisce di conseguenza. La spia luminosa TPMS potrebbe accendersi con più
frequenza. Controllare visivamente gli pneumatici quotidianamente prima di mettersi alla
guida e verificare la pressione una volta al mese con un apposito manometro. Quando si
controlla la pressione degli pneumatici, si raccomanda l'uso di un manometro digitale.

La presenza del TPMS non giustifica il mancato controllo di pressione e condizione degli
pneumatici.
Al volante
Sistema di monitoraggio pressione pneumatici
4-146*Alcuni modelli.

AVVERTENZA
•Ciascuno pneumatico, incluso quello di scorta (se in dotazione), va controllato
mensilmente a freddo e gonfiato alla pressione raccomandata dal costruttore sulla
targhetta di fabbricazione del veicolo o sulla targhetta della pressione di gonfiaggio
degli pneumatici. (Se il veicolo è dotato di pneumatici di dimensioni diverse da quelle
indicate sulla targhetta del veicolo o sulla targhetta della pressione di gonfiaggio degli
pneumatici, bisogna stabilire la pressione di gonfiaggio corretta per tali pneumatici).
Come dispositivo di sicurezza supplementare, il veicolo è dotato di sistema di
monitoraggio pressione pneumatici (TPMS) con una spia che si accende quando uno o
più pneumatici sono sgonfi in maniera significativa. Di conseguenza, quando la spia di
bassa pressione degli pneumatici si accende, bisogna fermarsi, controllare gli
pneumatici al più presto e gonfiarli alla pressione corretta. Guidare con uno
pneumatico eccessivamente sgonfio provoca il surriscaldamento dello pneumatico e la
probabile rottura. Un gonfiaggio insufficiente, inoltre, aumenta il consumo di
carburante e riduce il ciclo di vita del battistrada e può influire negativamente sulla
manovrabilità e sulla capacità di frenata del veicolo.
Tenere presente che il TPMS non sostituisce la manutenzione corretta degli pneumatici
ed è di responsabilità del conducente mantenere adeguata la pressione degli
pneumatici, anche se il livello di sgonfiaggio non ha raggiunto il limite per l'accensione
della spia TPMS.
Il veicolo è inoltre equipaggiato con un indicatore di malfunzionamento TPMS che si
attiva quando il sistema non funziona correttamente.
L'indicatore di malfunzionamento TPMS è combinato con la spia di bassa pressione
degli pneumatici. Quando il sistema rileva un'anomalia, la spia lampeggia per circa un
minuto, quindi si accende di luce fissa. Questa sequenza continuerà ad ogni successivo
avviamento del veicolo finché il malfunzionamento esiste. Quando l'indicatore di
malfunzionamento è acceso, il sistema potrebbe non essere in grado di rilevare o
segnalare correttamente che la pressione degli pneumatici è bassa. Il
malfunzionamento del TPMS potrebbe essere provocato da una serie di ragioni, inclusa
l'installazione, la sostituzione o la rotazione degli pneumatici. Tenere sempre sotto
controllo la spia di malfunzionamento TPMS dopo aver sostituito uno o più pneumatici
in modo da assicurarsi che la sostituzione o la rotazione degli pneumatici non intacchi
il corretto funzionamento del sistema TPMS.
•Per evitare false letture, il sistema esegue dei campionamenti prima di indicare un
problema. Per questo motivo non registrerà in tempo reale una repentina perdita di
pressione o lo scoppio di uno pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-147

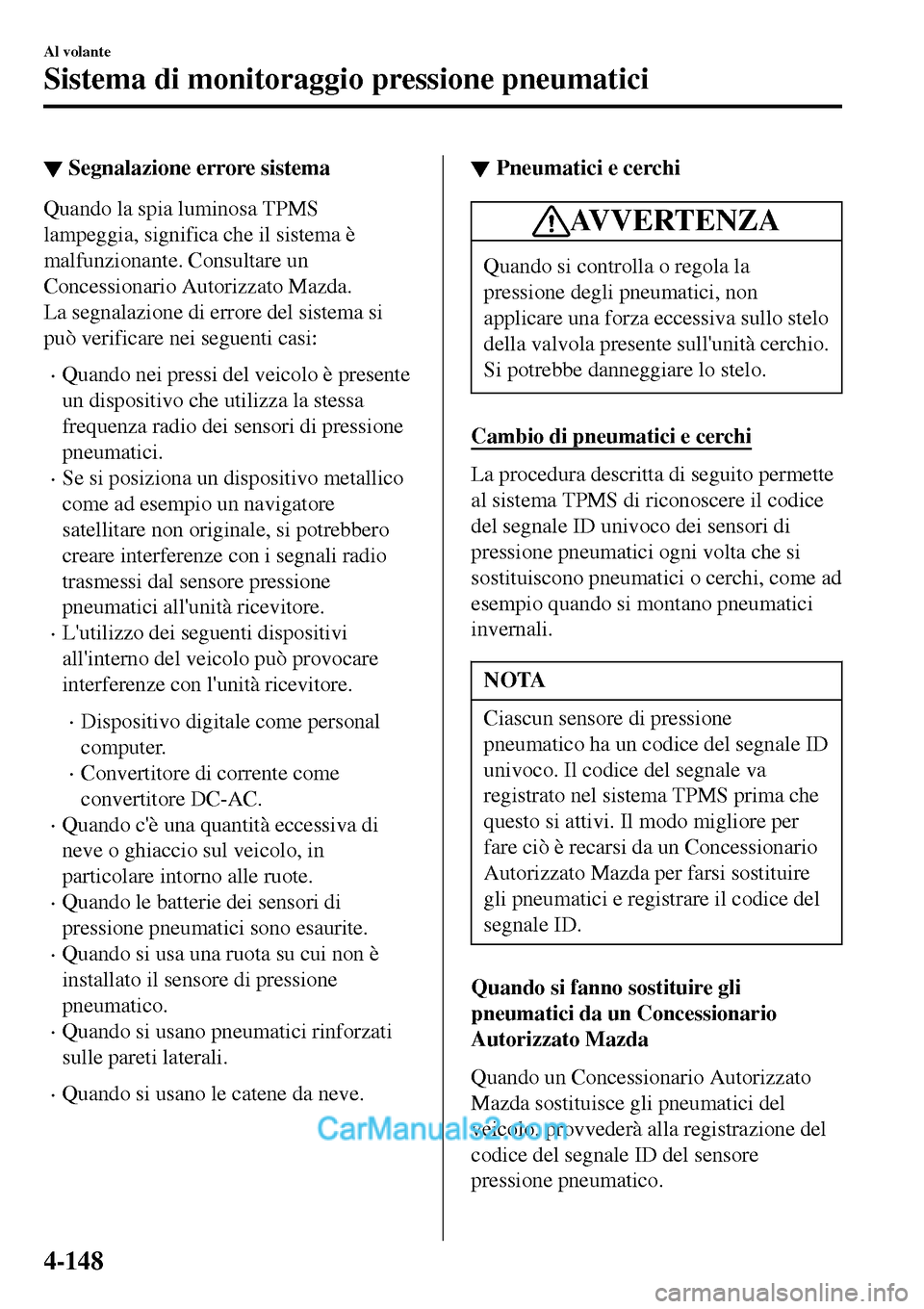

▼Segnalazione errore sistema
Quando la spia luminosa TPMS
lampeggia, significa che il sistema è
malfunzionante. Consultare un
Concessionario Autorizzato Mazda.
La segnalazione di errore del sistema si
può verificare nei seguenti casi:
•Quando nei pressi del veicolo è presente
un dispositivo che utilizza la stessa
frequenza radio dei sensori di pressione
pneumatici.
•Se si posiziona un dispositivo metallico
come ad esempio un navigatore
satellitare non originale, si potrebbero
creare interferenze con i segnali radio
trasmessi dal sensore pressione
pneumatici all'unità ricevitore.
•L'utilizzo dei seguenti dispositivi
all'interno del veicolo può provocare
interferenze con l'unità ricevitore.
•Dispositivo digitale come personal
computer.
•Convertitore di corrente come
convertitore DC-AC.
•Quando c'è una quantità eccessiva di
neve o ghiaccio sul veicolo, in
particolare intorno alle ruote.
•Quando le batterie dei sensori di
pressione pneumatici sono esaurite.
•Quando si usa una ruota su cui non è
installato il sensore di pressione
pneumatico.
•Quando si usano pneumatici rinforzati
sulle pareti laterali.
•Quando si usano le catene da neve.
▼Pneumatici e cerchi
AVVERTENZA
Quando si controlla o regola la
pressione degli pneumatici, non
applicare una forza eccessiva sullo stelo
della valvola presente sull'unità cerchio.
Si potrebbe danneggiare lo stelo.
Cambio di pneumatici e cerchi
La procedura descritta di seguito permette
al sistema TPMS di riconoscere il codice
del segnale ID univoco dei sensori di
pressione pneumatici ogni volta che si
sostituiscono pneumatici o cerchi, come ad
esempio quando si montano pneumatici
invernali.
NOTA
Ciascun sensore di pressione
pneumatico ha un codice del segnale ID
univoco. Il codice del segnale va
registrato nel sistema TPMS prima che
questo si attivi. Il modo migliore per
fare ciò è recarsi da un Concessionario
Autorizzato Mazda per farsi sostituire
gli pneumatici e registrare il codice del
segnale ID.
Quando si fanno sostituire gli
pneumatici da un Concessionario
Autorizzato Mazda
Quando un Concessionario Autorizzato
Mazda sostituisce gli pneumatici del
veicolo, provvederà alla registrazione del
codice del segnale ID del sensore
pressione pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-148

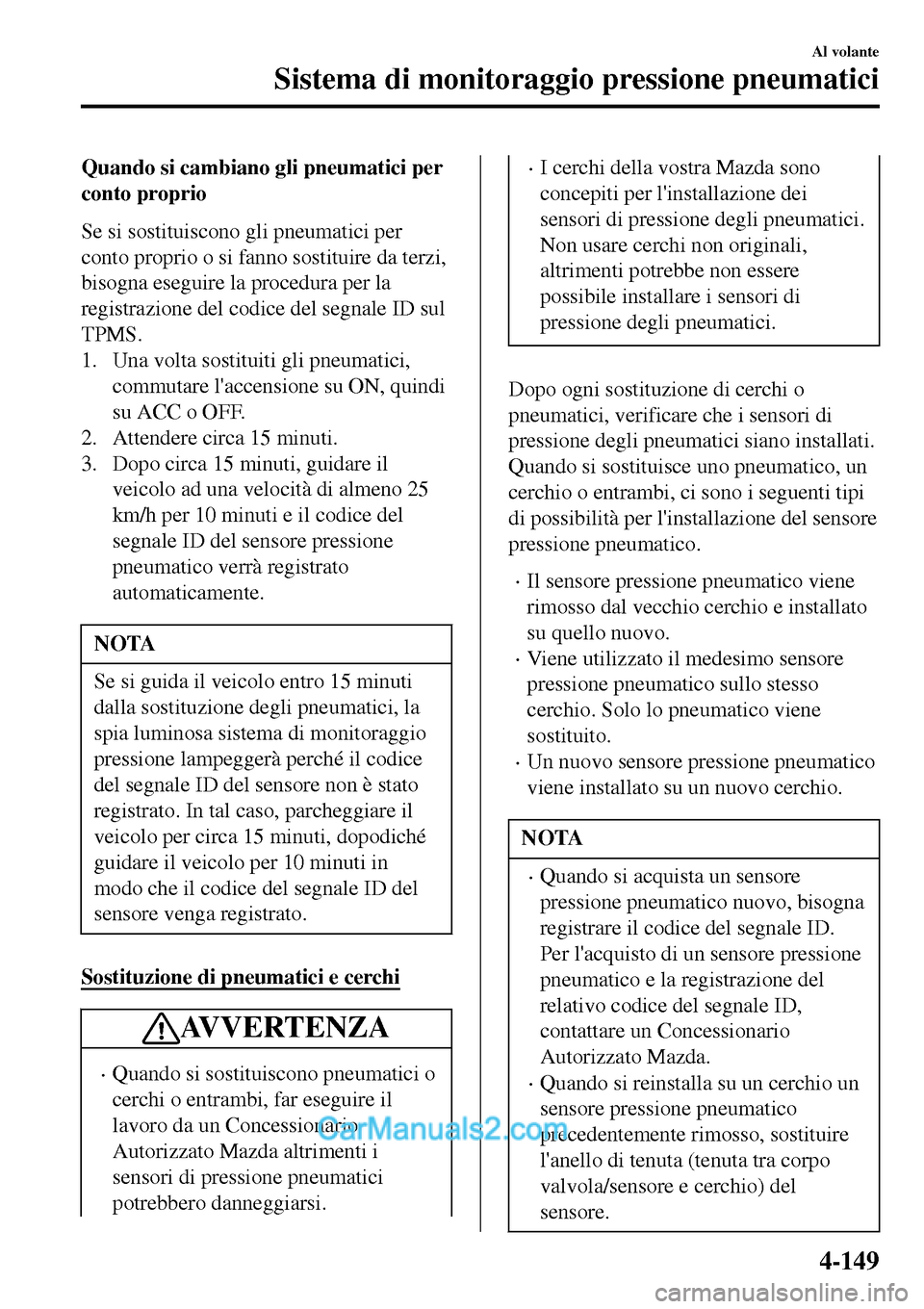

Quando si cambiano gli pneumatici per
conto proprio
Se si sostituiscono gli pneumatici per
conto proprio o si fanno sostituire da terzi,
bisogna eseguire la procedura per la
registrazione del codice del segnale ID sul
TPMS.
1. Una volta sostituiti gli pneumatici,
commutare l'accensione su ON, quindi
su ACC o OFF.
2. Attendere circa 15 minuti.
3. Dopo circa 15 minuti, guidare il
veicolo ad una velocità di almeno 25
km/h per 10 minuti e il codice del
segnale ID del sensore pressione
pneumatico verrà registrato
automaticamente.
NOTA
Se si guida il veicolo entro 15 minuti
dalla sostituzione degli pneumatici, la
spia luminosa sistema di monitoraggio
pressione lampeggerà perché il codice
del segnale ID del sensore non è stato
registrato. In tal caso, parcheggiare il
veicolo per circa 15 minuti, dopodiché
guidare il veicolo per 10 minuti in
modo che il codice del segnale ID del
sensore venga registrato.
Sostituzione di pneumatici e cerchi
AV V E R T E N Z A
•Quando si sostituiscono pneumatici o
cerchi o entrambi, far eseguire il
lavoro da un Concessionario
Autorizzato Mazda altrimenti i
sensori di pressione pneumatici
potrebbero danneggiarsi.
•I cerchi della vostra Mazda sono
concepiti per l'installazione dei
sensori di pressione degli pneumatici.
Non usare cerchi non originali,
altrimenti potrebbe non essere
possibile installare i sensori di
pressione degli pneumatici.
Dopo ogni sostituzione di cerchi o
pneumatici, verificare che i sensori di
pressione degli pneumatici siano installati.
Quando si sostituisce uno pneumatico, un
cerchio o entrambi, ci sono i seguenti tipi
di possibilità per l'installazione del sensore
pressione pneumatico.
•Il sensore pressione pneumatico viene
rimosso dal vecchio cerchio e installato
su quello nuovo.
•Viene utilizzato il medesimo sensore
pressione pneumatico sullo stesso
cerchio. Solo lo pneumatico viene
sostituito.
•Un nuovo sensore pressione pneumatico
viene installato su un nuovo cerchio.
NOTA
•Quando si acquista un sensore
pressione pneumatico nuovo, bisogna
registrare il codice del segnale ID.
Per l'acquisto di un sensore pressione
pneumatico e la registrazione del
relativo codice del segnale ID,
contattare un Concessionario
Autorizzato Mazda.
•Quando si reinstalla su un cerchio un
sensore pressione pneumatico
precedentemente rimosso, sostituire
l'anello di tenuta (tenuta tra corpo
valvola/sensore e cerchio) del
sensore.
Al volante
Sistema di monitoraggio pressione pneumatici
4-149

Sistema sensori di parcheggio*
Il sistema sensori di parcheggio utilizza dei sensori ad ultrasuoni che rilevano gli ostacoli
intorno al veicolo durante il parcheggio in garage o in strada quando la leva del cambio
(cambio manuale)/leva selettrice (cambio automatico) è in retromarcia (R). Il sistema è
dotato di un dispositivo di assistenza che informa il conducente circa la distanza indicativa
del veicolo dagli ostacoli che lo circondano tramite segnalazione acustica.

Sensore laterale posteriore
Sensore posteriore
AT T E N Z I O N E
Non affidarsi totalmente al sistema sensori di parcheggio e verificare visivamente le
condizioni di sicurezza intorno al veicolo durante la guida.
Questo sistema può aiutare il conducente nelle manovre di parcheggio in retromarcia.
Il raggio d'azione dei sensori è limitato, pertanto, affidarsi unicamente al sistema
durante la guida può essere causa di incidente. Verificare sempre visivamente le
condizioni di sicurezza intorno al veicolo durante la guida.
NOTA
•Non installare accessori nel raggio d'azione dei sensori. Potrebbe alterare il
funzionamento del sistema.
•A seconda del tipo di ostacolo e delle condizioni circostanti, il raggio d'azione del
sensore si potrebbe ridurre o i sensori potrebbero non essere in grado di rilevare la
presenza di ostacoli.
•Il sistema potrebbe non operare normalmente in presenza delle condizioni seguenti:
•Presenza di fango, ghiaccio o neve sulla zona sensibile (ritorno al normale
funzionamento una volta pulita).
•Zona sensibile congelata (ritorno al normale funzionamento una volta scongelata).
•Sensore coperto con una mano.
•Sensore sottoposto ad eccessive sollecitazioni.
Al volante
Sistema sensori di parcheggio
4-150*Alcuni modelli.

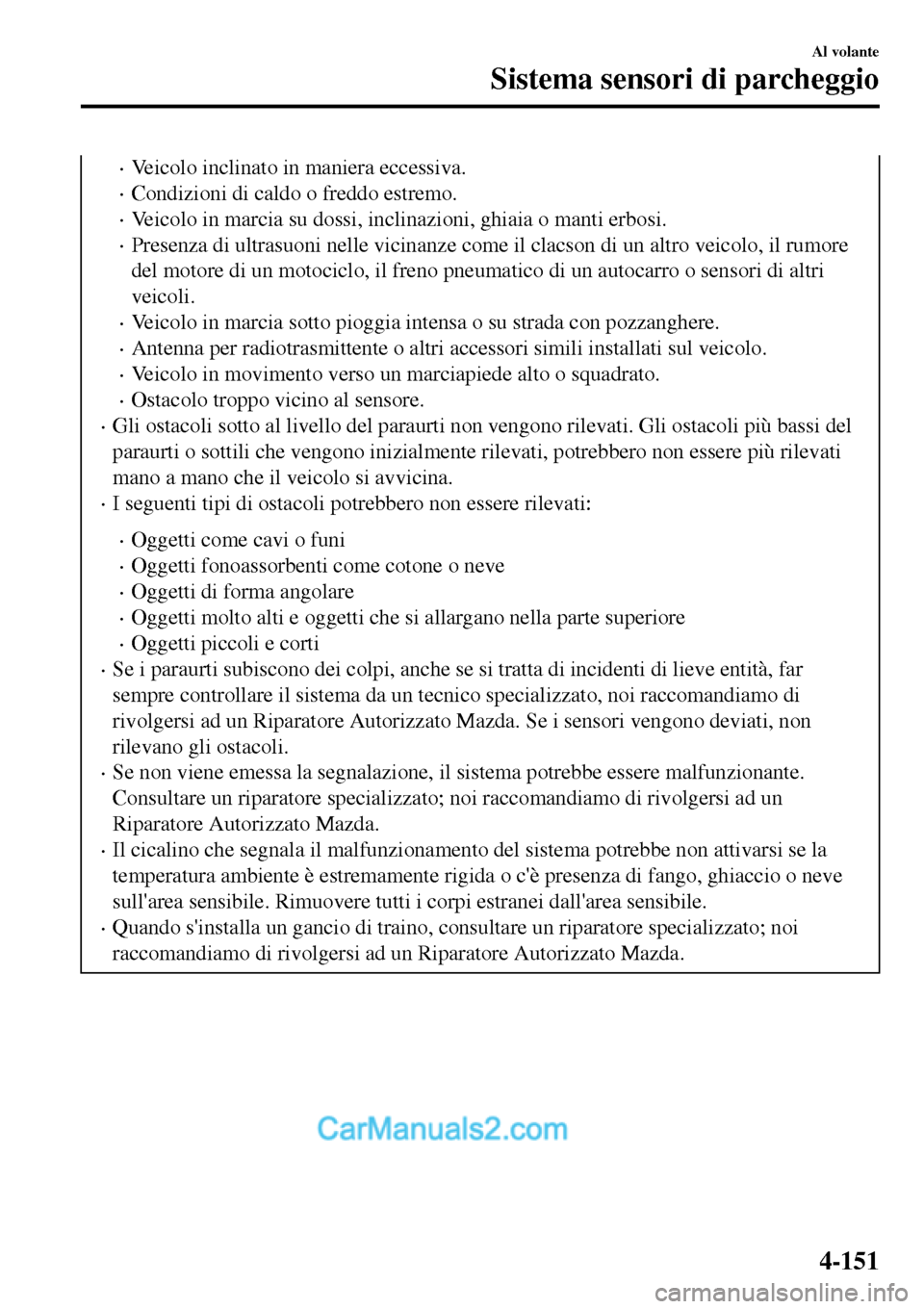

•Veicolo inclinato in maniera eccessiva.
•Condizioni di caldo o freddo estremo.
•Veicolo in marcia su dossi, inclinazioni, ghiaia o manti erbosi.
•Presenza di ultrasuoni nelle vicinanze come il clacson di un altro veicolo, il rumore
del motore di un motociclo, il freno pneumatico di un autocarro o sensori di altri
veicoli.
•Veicolo in marcia sotto pioggia intensa o su strada con pozzanghere.
•Antenna per radiotrasmittente o altri accessori simili installati sul veicolo.
•Veicolo in movimento verso un marciapiede alto o squadrato.
•Ostacolo troppo vicino al sensore.
•Gli ostacoli sotto al livello del paraurti non vengono rilevati. Gli ostacoli più bassi del
paraurti o sottili che vengono inizialmente rilevati, potrebbero non essere più rilevati
mano a mano che il veicolo si avvicina.
•I seguenti tipi di ostacoli potrebbero non essere rilevati:
•Oggetti come cavi o funi
•Oggetti fonoassorbenti come cotone o neve
•Oggetti di forma angolare
•Oggetti molto alti e oggetti che si allargano nella parte superiore
•Oggetti piccoli e corti
•Se i paraurti subiscono dei colpi, anche se si tratta di incidenti di lieve entità, far
sempre controllare il sistema da un tecnico specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda. Se i sensori vengono deviati, non
rilevano gli ostacoli.
•Se non viene emessa la segnalazione, il sistema potrebbe essere malfunzionante.
Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•Il cicalino che segnala il malfunzionamento del sistema potrebbe non attivarsi se la
temperatura ambiente è estremamente rigida o c'è presenza di fango, ghiaccio o neve
sull'area sensibile. Rimuovere tutti i corpi estranei dall'area sensibile.
•Quando s'installa un gancio di traino, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
Sistema sensori di parcheggio
4-151

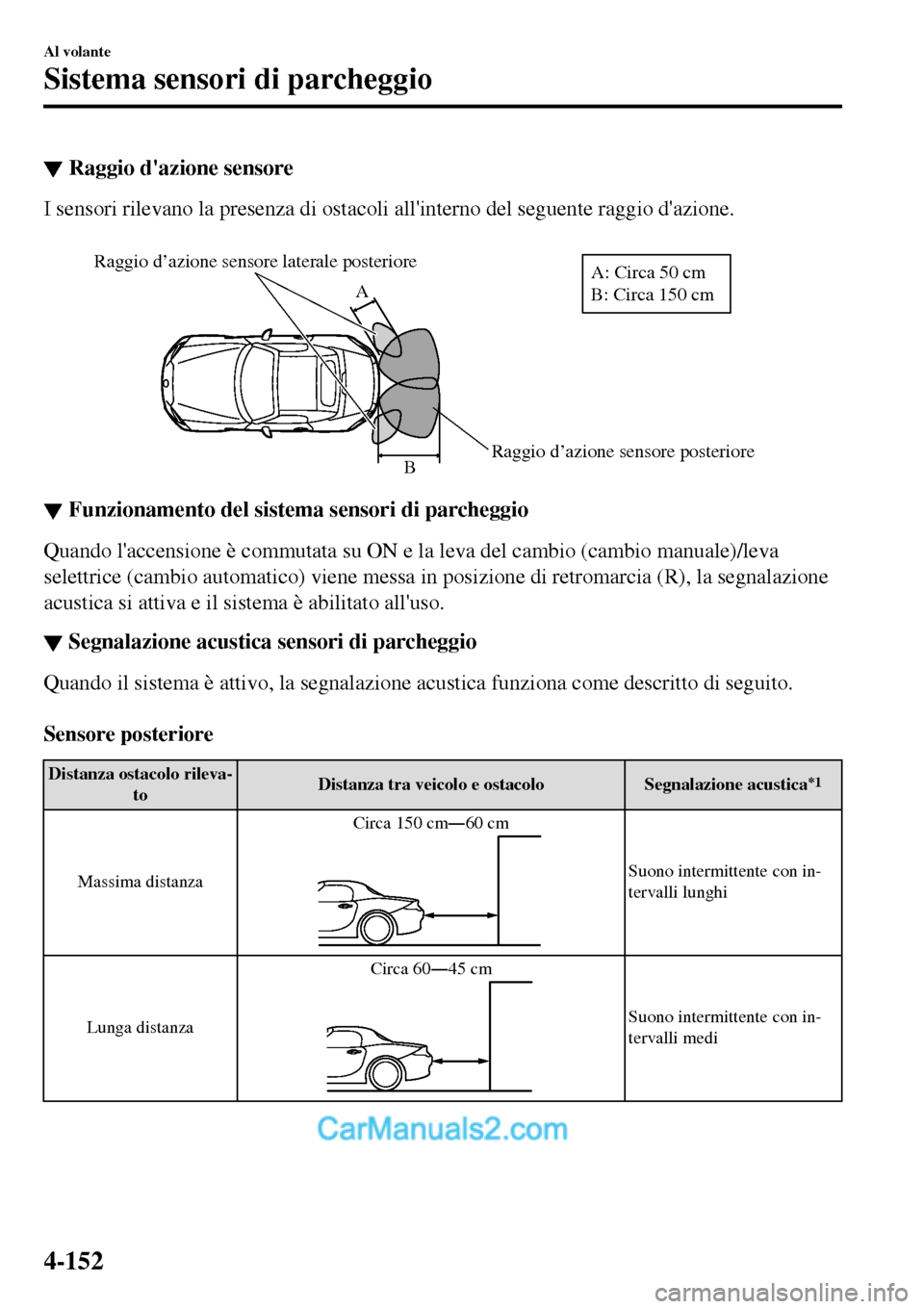

▼Raggio d'azione sensore
I sensori rilevano la presenza di ostacoli all'interno del seguente raggio d'azione.

Raggio d’azione sensore posteriore Raggio d’azione sensore laterale posterioreB AA: Circa 50 cm
B: Circa 150 cm
▼▼Funzionamento del sistema sensori di parcheggio
Quando l'accensione è commutata su ON e la leva del cambio (cambio manuale)/leva
selettrice (cambio automatico) viene messa in posizione di retromarcia (R), la segnalazione
acustica si attiva e il sistema è abilitato all'uso.
▼Segnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione acustica funziona come descritto di seguito.

Sensore posteriore
Distanza ostacolo rileva-
toDistanza tra veicolo e ostacolo
Segnalazione acustica*1
Massima distanzaCirca 150 cmŠ60 cmSuono intermittente con in-
tervalli lunghi
Lunga distanzaCirca 60Š45 cm
Suono intermittente con in-
tervalli medi
Al volante
Sistema sensori di parcheggio
4-152
