MAZDA MODEL RX 8 2006 Manuel du propriétaire (in French)

Black plate (331,1)

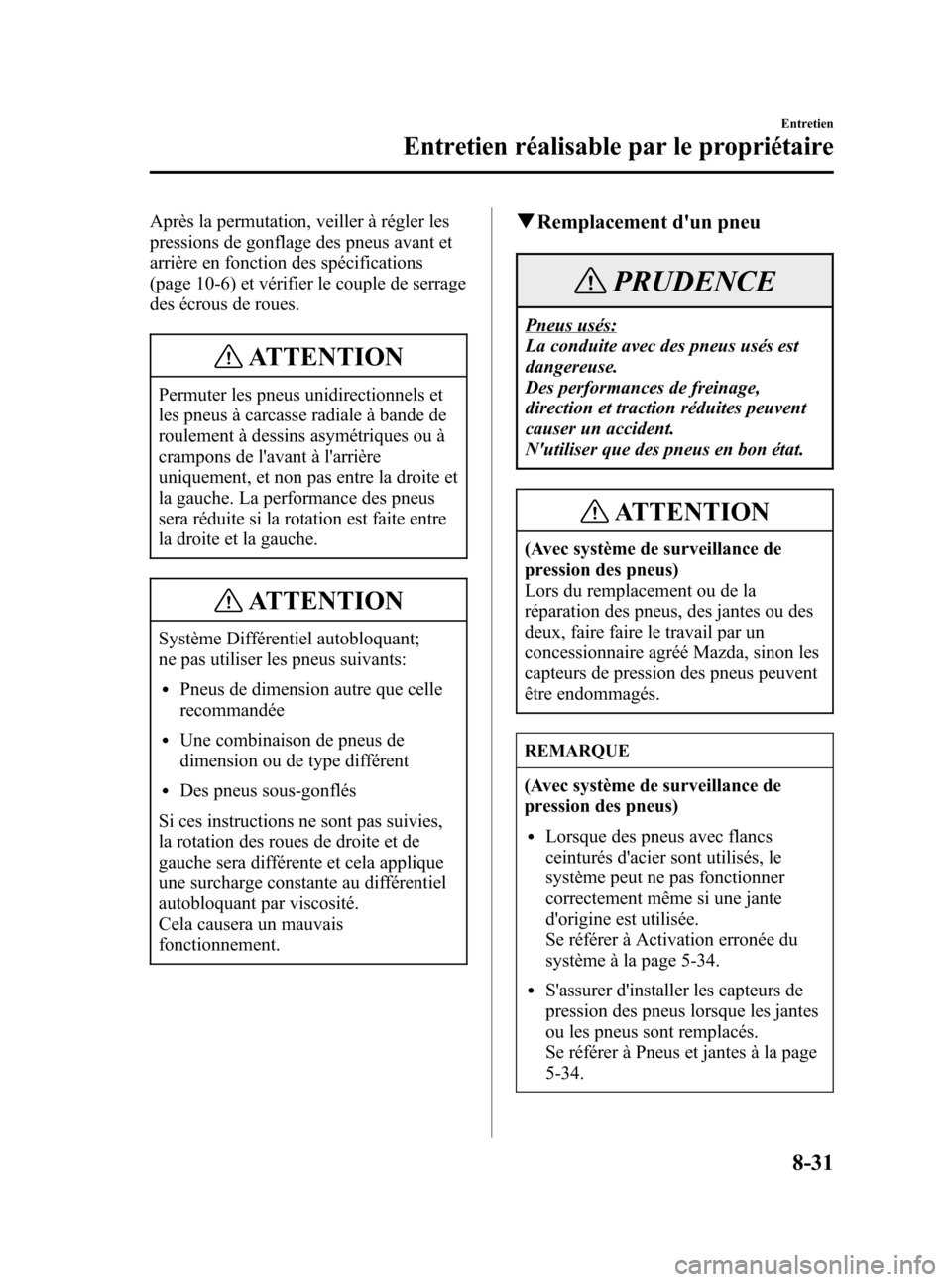

Après la permutation, veiller à régler les
pressions de gonflage des pneus avant et
arrière en fonction des spécifications
(page 10-6) et vérifier le couple de serrage
des écrous de roues.
ATTENTION
Permuter les pneus unidirectionnels et
les pneus à carcasse radiale à bande de
roulement à dessins asymétriques ou à
crampons de l'avant à l'arrière
uniquement, et non pas entre la droite et
la gauche. La performance des pneus
sera réduite si la rotation est faite entre
la droite et la gauche.
ATTENTION
Système Différentiel autobloquant;
ne pas utiliser les pneus suivants:
lPneus de dimension autre que celle
recommandée
lUne combinaison de pneus de
dimension ou de type différent
lDes pneus sous-gonflés
Si ces instructions ne sont pas suivies,
la rotation des roues de droite et de
gauche sera différente et cela applique
une surcharge constante au différentiel
autobloquant par viscosité.
Cela causera un mauvais
fonctionnement.
qRemplacement d'un pneu
PRUDENCE
Pneus usés:
La conduite avec des pneus usés est
dangereuse.
Des performances de freinage,
direction et traction réduites peuvent
causer un accident.
N'utiliser que des pneus en bon état.
ATTENTION
(Avec système de surveillance de
pression des pneus)
Lors du remplacement ou de la
réparation des pneus, des jantes ou des
deux, faire faire le travail par un
concessionnaire agréé Mazda, sinon les
capteurs de pression des pneus peuvent
être endommagés.
REMARQUE
(Avec système de surveillance de
pression des pneus)
lLorsque des pneus avec flancs
ceinturés d'acier sont utilisés, le
système peut ne pas fonctionner
correctement même si une jante
d'origine est utilisée.
Se référer à Activation erronée du
système à la page 5-34.
lS'assurer d'installer les capteurs de
pression des pneus lorsque les jantes
ou les pneus sont remplacés.
Se référer à Pneus et jantes à la page
5-34.
Entretien
Entretien réalisable par le propriétaire
8-31
RX-8_8U59-EC-05J_Edition1 Page331
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (332,1)

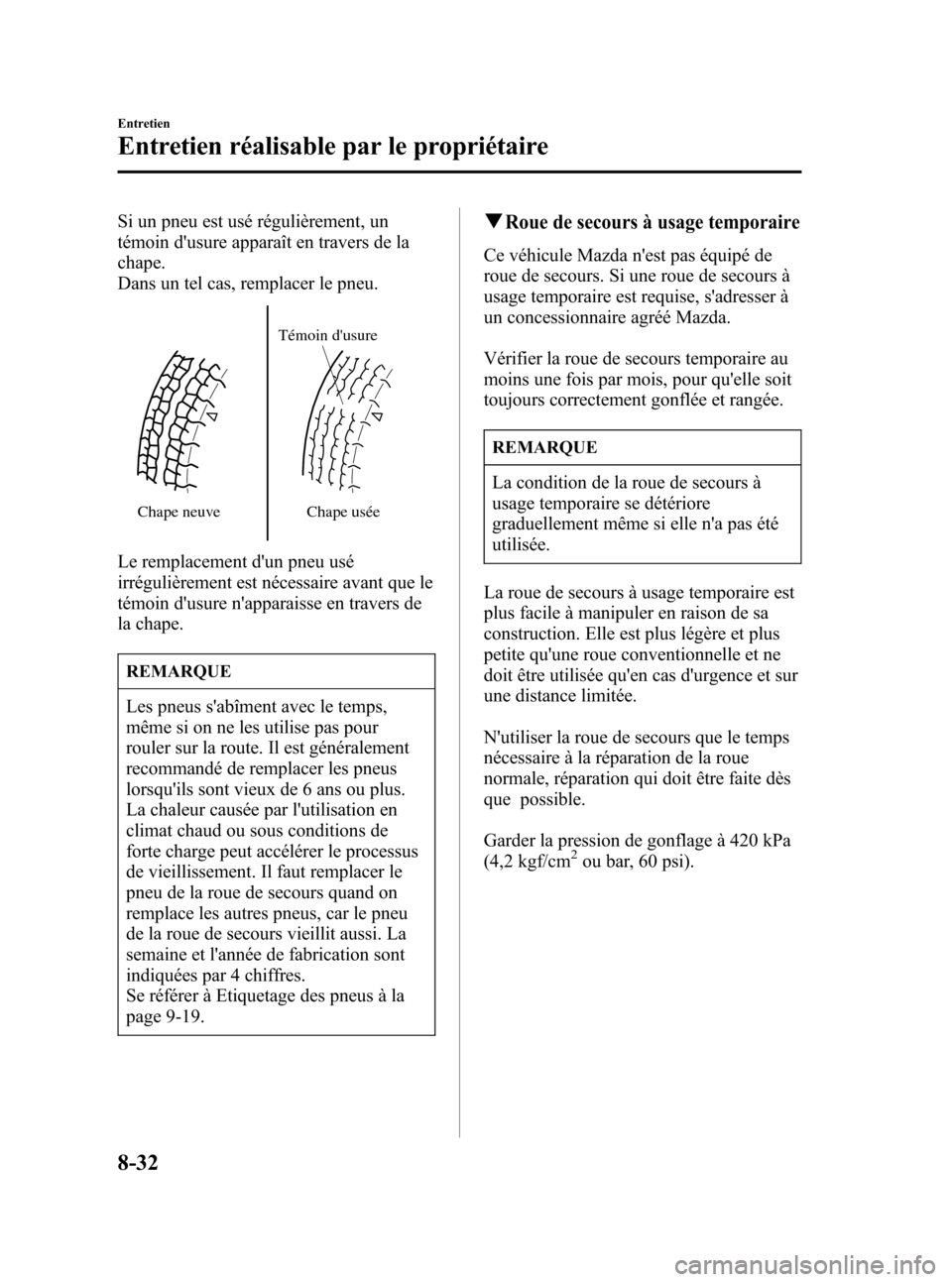

Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Le remplacement d'un pneu usé
irrégulièrement est nécessaire avant que le
témoin d'usure n'apparaisse en travers de
la chape.
REMARQUE
Les pneus s'abîment avec le temps,
même si on ne les utilise pas pour
rouler sur la route. Il est généralement
recommandé de remplacer les pneus
lorsqu'ils sont vieux de 6 ans ou plus.
La chaleur causée par l'utilisation en
climat chaud ou sous conditions de
forte charge peut accélérer le processus
de vieillissement. Il faut remplacer le
pneu de la roue de secours quand on
remplace les autres pneus, car le pneu
de la roue de secours vieillit aussi. La
semaine et l'année de fabrication sont
indiquées par 4 chiffres.
Se référer à Etiquetage des pneus à la
page 9-19.
qRoue de secours à usage temporaire
Ce véhicule Mazda n'est pas équipé de
roue de secours. Si une roue de secours à
usage temporaire est requise, s'adresser à
un concessionnaire agréé Mazda.
Vérifier la roue de secours temporaire au
moins une fois par mois, pour qu'elle soit
toujours correctement gonflée et rangée.
REMARQUE
La condition de la roue de secours à
usage temporaire se détériore
graduellement même si elle n'a pas été
utilisée.
La roue de secours à usage temporaire est
plus facile à manipuler en raison de sa
construction. Elle est plus légère et plus
petite qu'une roue conventionnelle et ne
doit être utilisée qu'en cas d'urgence et sur
une distance limitée.
N'utiliser la roue de secours que le temps
nécessaire à la réparation de la roue
normale, réparation qui doit être faite dès
que possible.
Garder la pression de gonflage à 420 kPa
(4,2 kgf/cm
2ou bar, 60 psi).
8-32
Entretien
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page332
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (333,1)
ATTENTION
lNe pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
lLa roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore plus
courte selon les conditions de
conduite.
lL'utilisation de la roue de secours à
usage temporaire doit être limitée,
cependant, si le témoin d'usure
apparaît en travers de la chape,
remplacer cette roue par une roue de
secours temporaire du même type
(page 8-31).
REMARQUE
Les pneus s'abîment avec le temps,
même si on ne les utilise pas pour
rouler sur la route. Il est généralement
recommandé de remplacer les pneus
lorsqu'ils sont vieux de 6 ans ou plus.
La chaleur causée par l'utilisation en
climat chaud ou sous conditions de
forte charge peut accélérer le processus
de vieillissement. Il faut remplacer le
pneu de la roue de secours quand on
remplace les autres pneus, car le pneu
de la roue de secours vieillit aussi. La
semaine et l'année de fabrication sont
indiquées par 4 chiffres.
Se référer à Etiquetage des pneus à la
page 9-19.
qRemplacement d'une roue
PRUDENCE
Utilisation de roues de dimensions non
spécifiées:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident. N'utiliser que
des roues de dimensions correctes sur
ce véhicule.
ATTENTION
lUne roue de dimension autre que
celle spécifiée peut affecter:
lL'ajustement du pneulLa durée de vie de la roue et du
roulement de roue
lLa garde au sollL'espace nécessaire à la chaînelL'indication du compteur de
vitesse
lL'alignement des phareslLa hauteur des pare-chocslSystème de surveillance de
pression des pneus
lSystème différentiel autobloquant
Entretien
Entretien réalisable par le propriétaire
8-33
RX-8_8U59-EC-05J_Edition1 Page333
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (334,1)

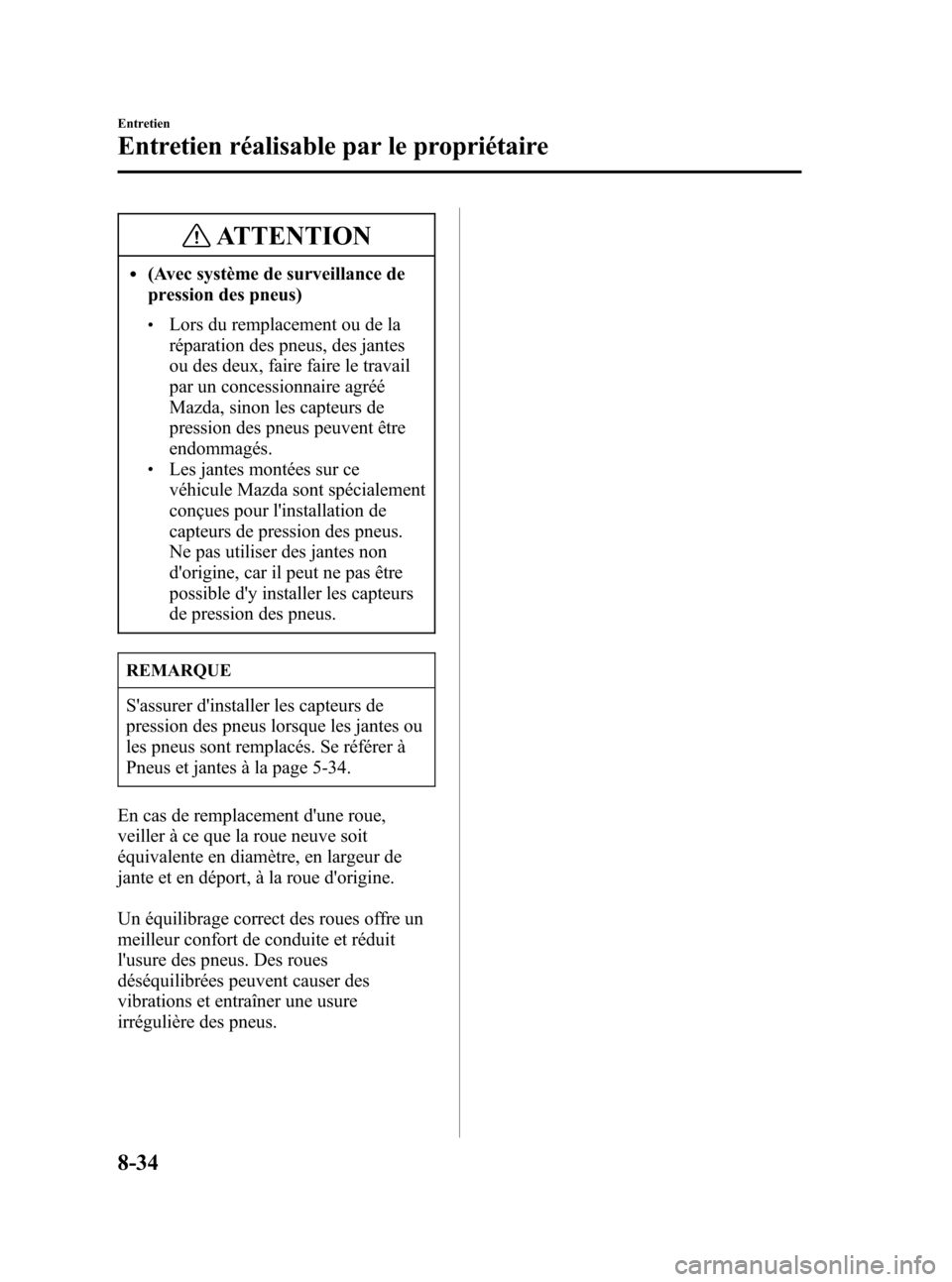

ATTENTION
l(Avec système de surveillance de
pression des pneus)
lLors du remplacement ou de la
réparation des pneus, des jantes
ou des deux, faire faire le travail
par un concessionnaire agréé
Mazda, sinon les capteurs de
pression des pneus peuvent être
endommagés.
lLes jantes montées sur ce
véhicule Mazda sont spécialement
conçues pour l'installation de
capteurs de pression des pneus.
Ne pas utiliser des jantes non
d'origine, car il peut ne pas être
possible d'y installer les capteurs
de pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de
pression des pneus lorsque les jantes ou
les pneus sont remplacés. Se référer à
Pneus et jantes à la page 5-34.
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport, à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
8-34
Entretien
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page334
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (335,1)

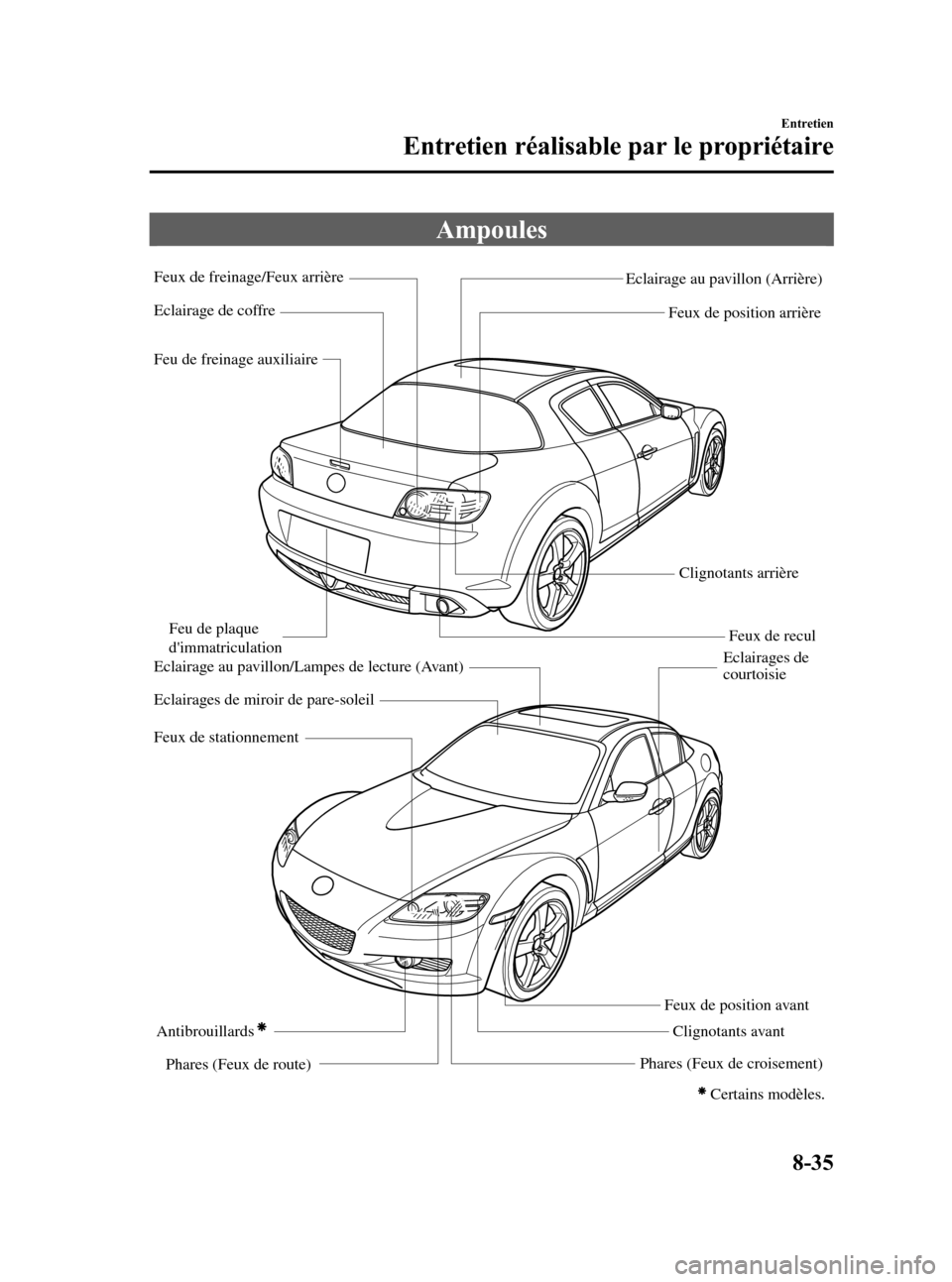

Ampoules
Phares (Feux de route)Feux de position avant
Clignotants avant
Phares (Feux de croisement)
Antibrouillards
Feux de stationnement Eclairage au pavillon/Lampes de lecture (Avant)
Eclairages de miroir de pare-soleil
Eclairage au pavillon (Arrière)
Eclairage de coffre
Feu de freinage auxiliaire
Feux de freinage/Feux arrière
Feux de recul
Feux de position arrière
Clignotants arrière
Certains modèles.
Feu de plaque
d'immatriculation
Eclairages de
courtoisie
Entretien
Entretien réalisable par le propriétaire
8-35
RX-8_8U59-EC-05J_Edition1 Page335
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (336,1)

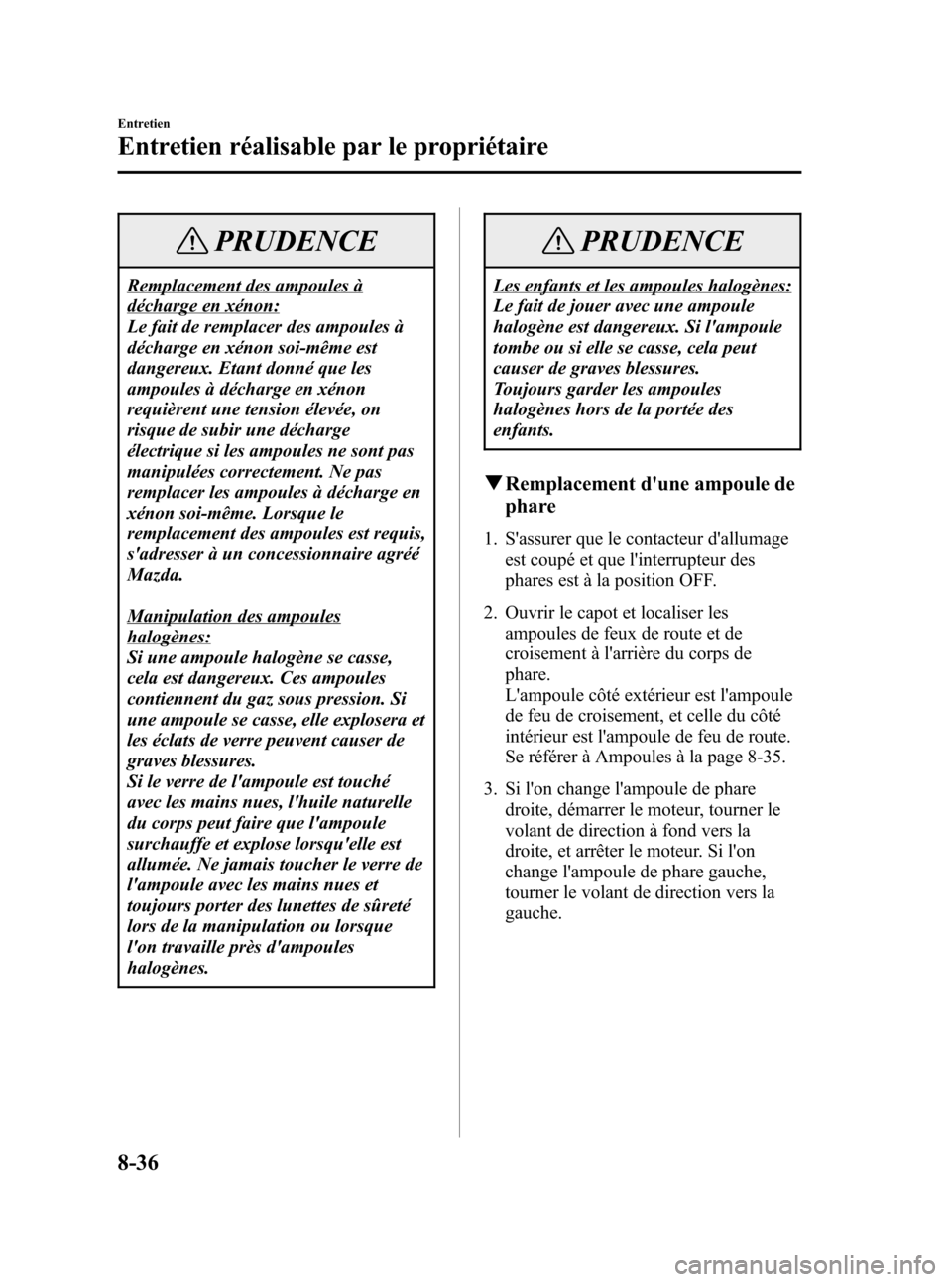

PRUDENCE
Remplacement des ampoules à
décharge en xénon:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Ne pas
remplacer les ampoules à décharge en
xénon soi-même. Lorsque le
remplacement des ampoules est requis,
s'adresser à un concessionnaire agréé
Mazda.
Manipulation des ampoules
halogènes:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera et
les éclats de verre peuvent causer de
graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée. Ne jamais toucher le verre de
l'ampoule avec les mains nues et
toujours porter des lunettes de sûreté
lors de la manipulation ou lorsque
l'on travaille près d'ampoules
halogènes.
PRUDENCE
Les enfants et les ampoules halogènes:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
Toujours garder les ampoules
halogènes hors de la portée des
enfants.
qRemplacement d'une ampoule de
phare
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est à la position OFF.
2. Ouvrir le capot et localiser les
ampoules de feux de route et de
croisement à l'arrière du corps de
phare.
L'ampoule côté extérieur est l'ampoule
de feu de croisement, et celle du côté
intérieur est l'ampoule de feu de route.
Se référer à Ampoules à la page 8-35.
3. Si l'on change l'ampoule de phare
droite, démarrer le moteur, tourner le
volant de direction à fond vers la
droite, et arrêter le moteur. Si l'on
change l'ampoule de phare gauche,
tourner le volant de direction vers la
gauche.
8-36
Entretien
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page336
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (337,1)

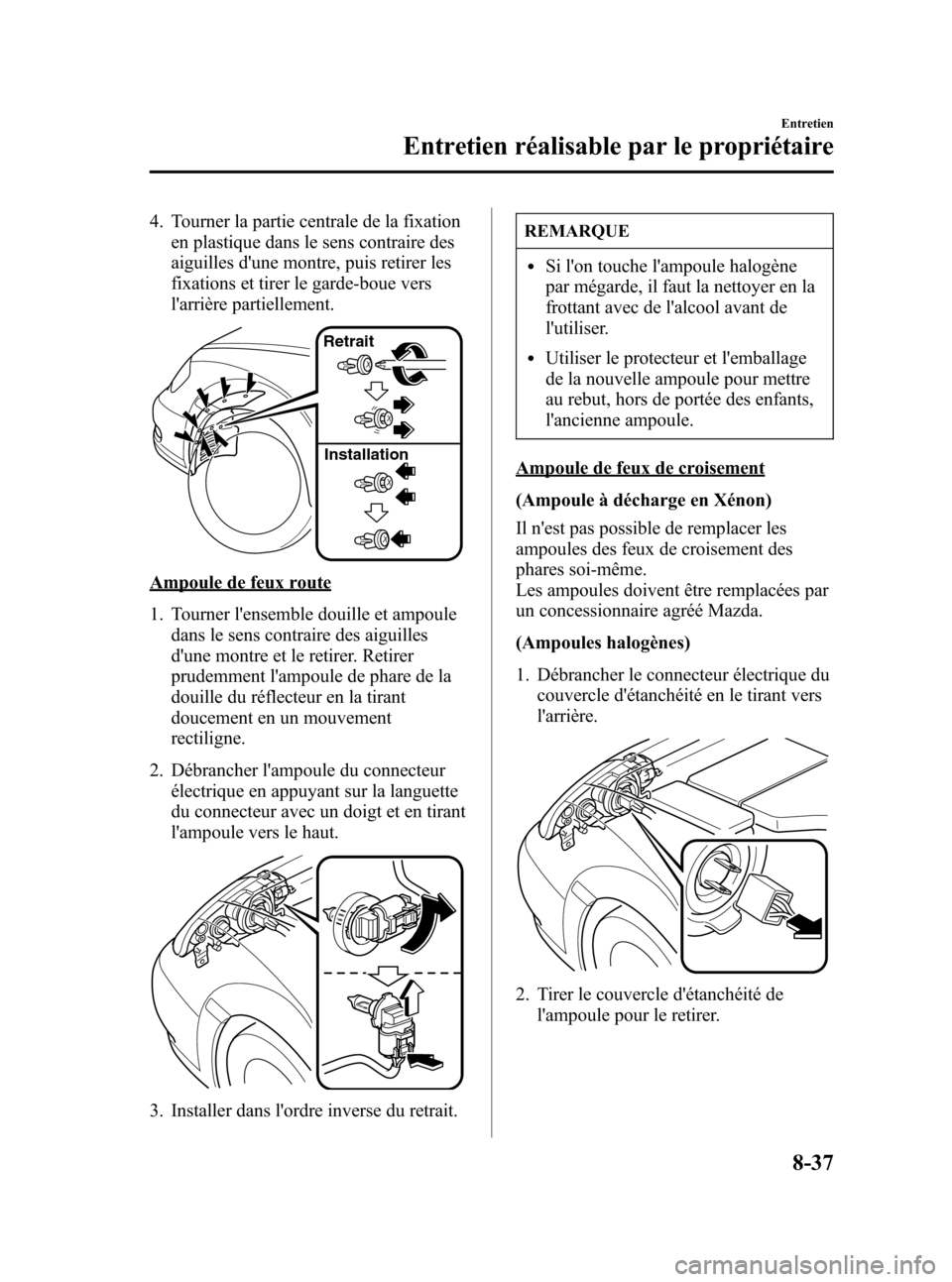

4. Tourner la partie centrale de la fixation
en plastique dans le sens contraire des
aiguilles d'une montre, puis retirer les
fixations et tirer le garde-boue vers
l'arrière partiellement.
Retrait
Installation
Ampoule de feux route
1. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de phare de la
douille du réflecteur en la tirant
doucement en un mouvement
rectiligne.
2. Débrancher l'ampoule du connecteur
électrique en appuyant sur la languette
du connecteur avec un doigt et en tirant
l'ampoule vers le haut.
3. Installer dans l'ordre inverse du retrait.
REMARQUE
lSi l'on touche l'ampoule halogène
par mégarde, il faut la nettoyer en la
frottant avec de l'alcool avant de
l'utiliser.
lUtiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même.
Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. Débrancher le connecteur électrique du
couvercle d'étanchéité en le tirant vers
l'arrière.
2. Tirer le couvercle d'étanchéité de
l'ampoule pour le retirer.
Entretien
Entretien réalisable par le propriétaire
8-37
RX-8_8U59-EC-05J_Edition1 Page337
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (338,1)

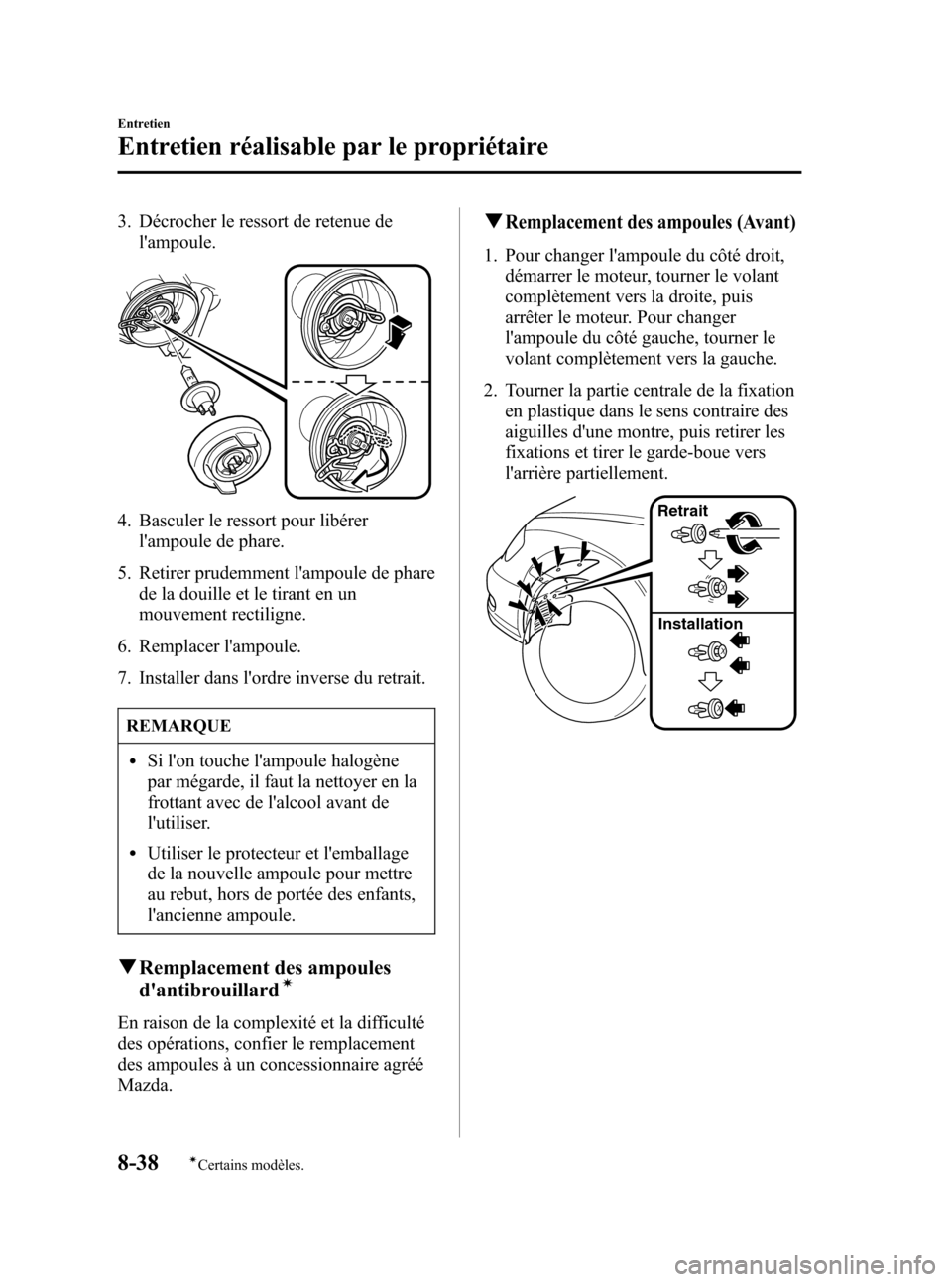

3. Décrocher le ressort de retenue de
l'ampoule.
4. Basculer le ressort pour libérer
l'ampoule de phare.
5. Retirer prudemment l'ampoule de phare
de la douille et le tirant en un
mouvement rectiligne.
6. Remplacer l'ampoule.
7. Installer dans l'ordre inverse du retrait.
REMARQUE
lSi l'on touche l'ampoule halogène
par mégarde, il faut la nettoyer en la
frottant avec de l'alcool avant de
l'utiliser.
lUtiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
qRemplacement des ampoules
d'antibrouillardí
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
qRemplacement des ampoules (Avant)
1. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
2. Tourner la partie centrale de la fixation
en plastique dans le sens contraire des
aiguilles d'une montre, puis retirer les
fixations et tirer le garde-boue vers
l'arrière partiellement.
Retrait
Installation
8-38
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page338
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (339,1)

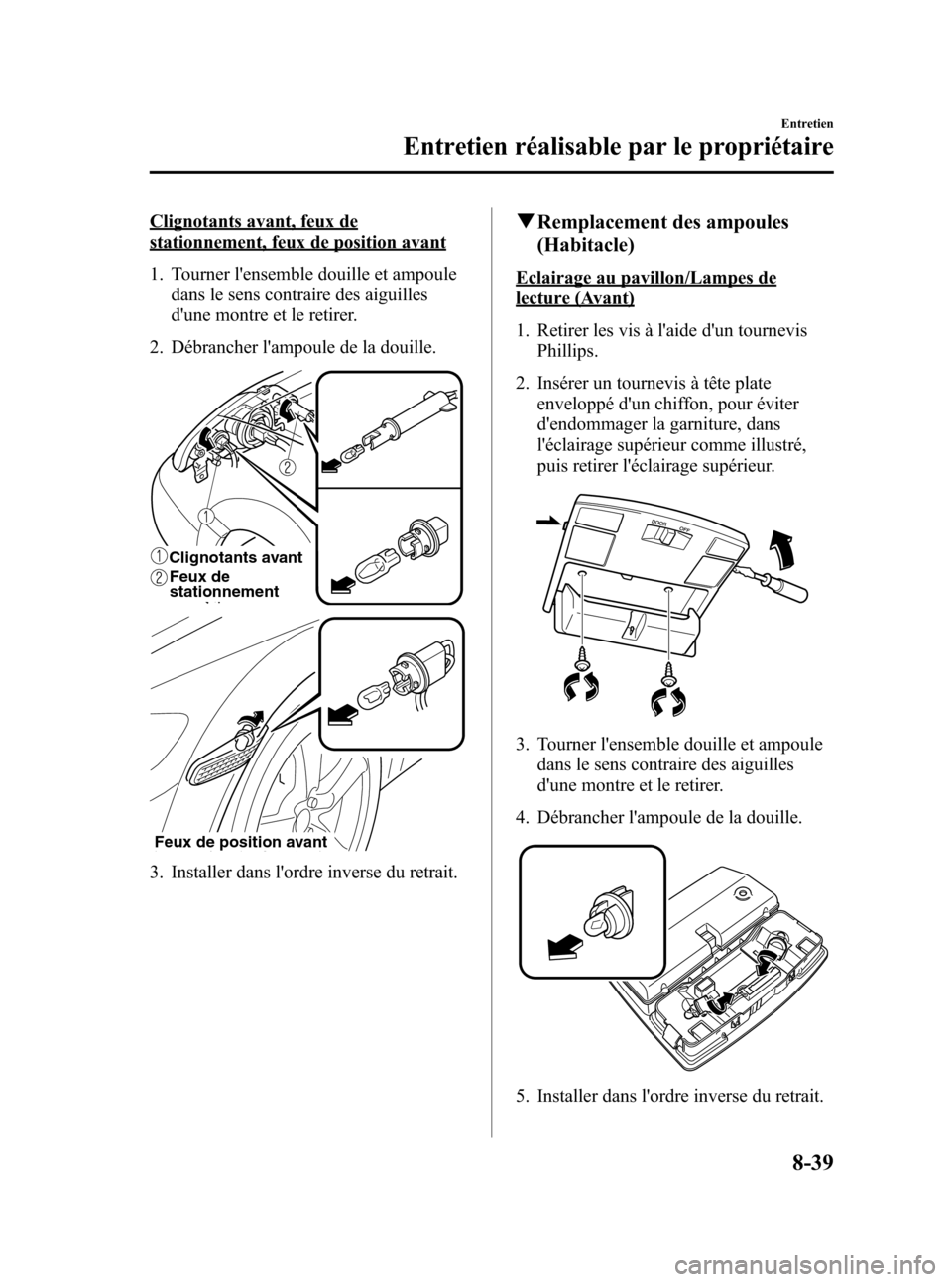

Clignotants avant, feux de
stationnement, feux de position avant
1. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
2. Débrancher l'ampoule de la douille.
Clignotants avant
Feux de
stationnement
Feux de position avant
3. Installer dans l'ordre inverse du retrait.
qRemplacement des ampoules
(Habitacle)
Eclairage au pavillon/Lampes de
lecture (Avant)
1. Retirer les vis à l'aide d'un tournevis
Phillips.
2. Insérer un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la garniture, dans
l'éclairage supérieur comme illustré,
puis retirer l'éclairage supérieur.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
Entretien
Entretien réalisable par le propriétaire
8-39
RX-8_8U59-EC-05J_Edition1 Page339
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J

Black plate (340,1)

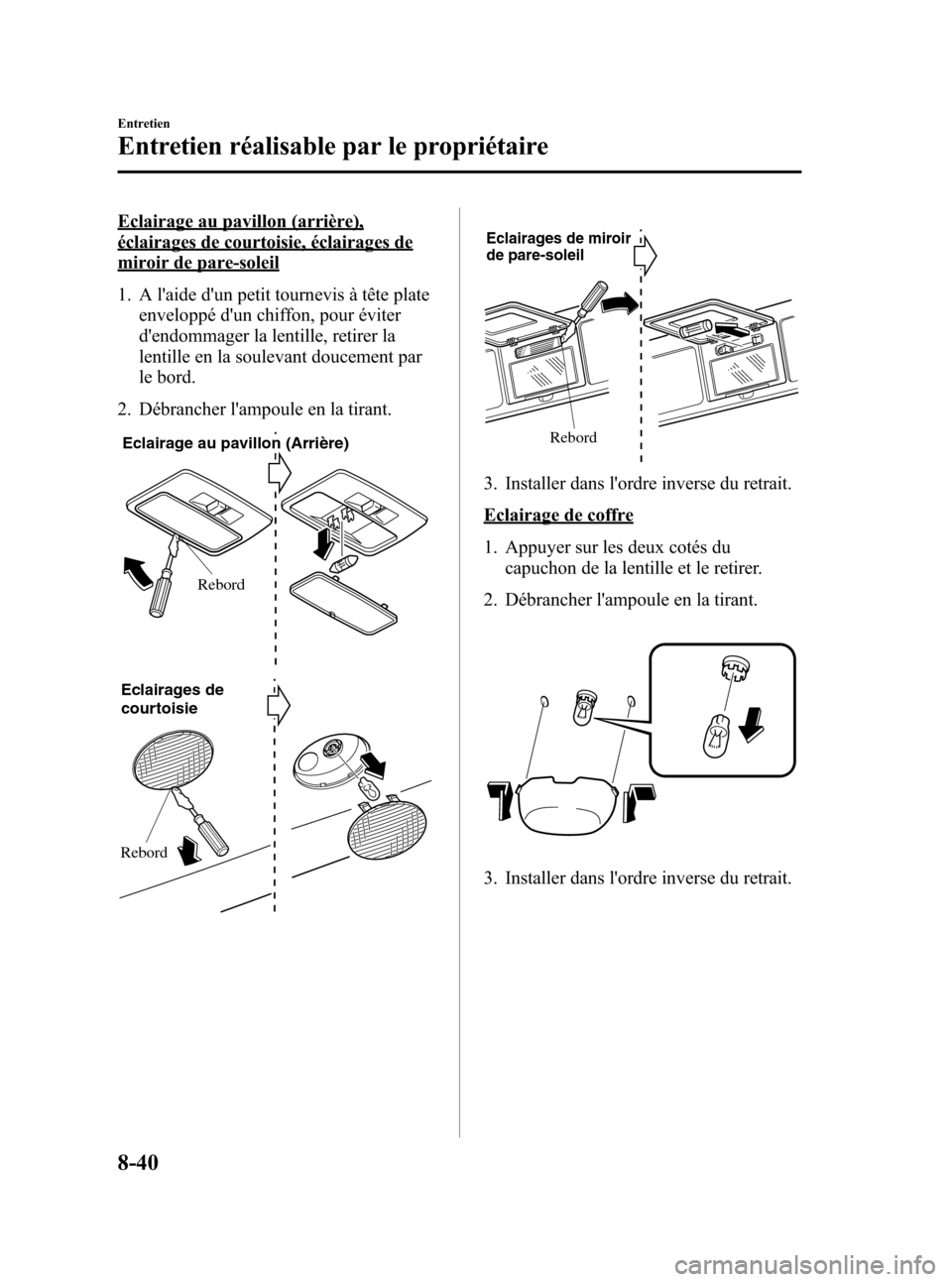

Eclairage au pavillon (arrière),
éclairages de courtoisie, éclairages de
miroir de pare-soleil
1. A l'aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
Rebord
Eclairage au pavillon (Arrière)
Rebord
Eclairages de
courtoisie
Rebord
Eclairages de miroir
de pare-soleil
3. Installer dans l'ordre inverse du retrait.
Eclairage de coffre
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
8-40
Entretien
Entretien réalisable par le propriétaire
RX-8_8U59-EC-05J_Edition1 Page340
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J
