Black plate (281,1)

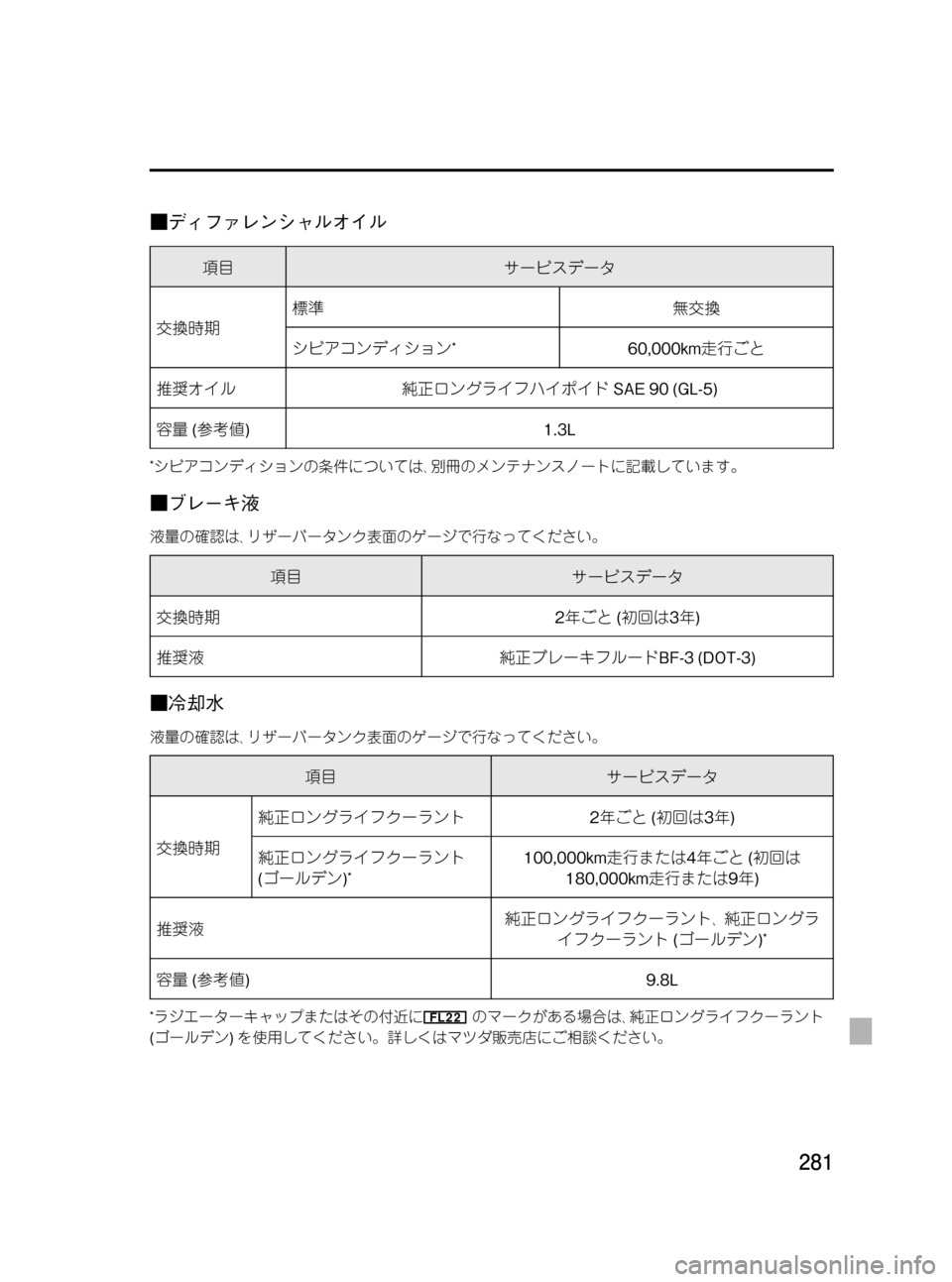

■ディファレンシャルオイル
項目サービスデータ
交換時期標準無交換
シビアコンディション
*60,000km走行ごと
推奨オイル純正ロングライフハイポイドSAE 90 (GL-5)
容量(参考値) 1.3L
*シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
■ブレーキ液
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期2年ごと(初回は3年)
推奨液純正ブレーキフルードBF-3 (DOT-3)
■冷却水
液量の確認は､リザーバータンク表面のゲージで行なってください。
項目サービスデータ
交換時期純正ロングライフクーラント2年ごと(初回は3年)
純正ロングライフクーラント
(ゴールデン)
*100,000km走行または4年ごと(初回は
180,000km走行または9年)
推奨液純正ロングライフクーラント､純正ロングラ
イフクーラント(ゴールデン)
*
容量(参考値) 9.8L
*ラジエーターキャップまたはその付近にのマークがある場合は､純正ロングライフクーラント
(ゴールデン)を使用してください。詳しくはマツダ販売店にご相談ください。
281
RX-8_Fソ_4版281ページ
2010年8月23日01:44 PM
Form No.Fソ

Black plate (282,1)

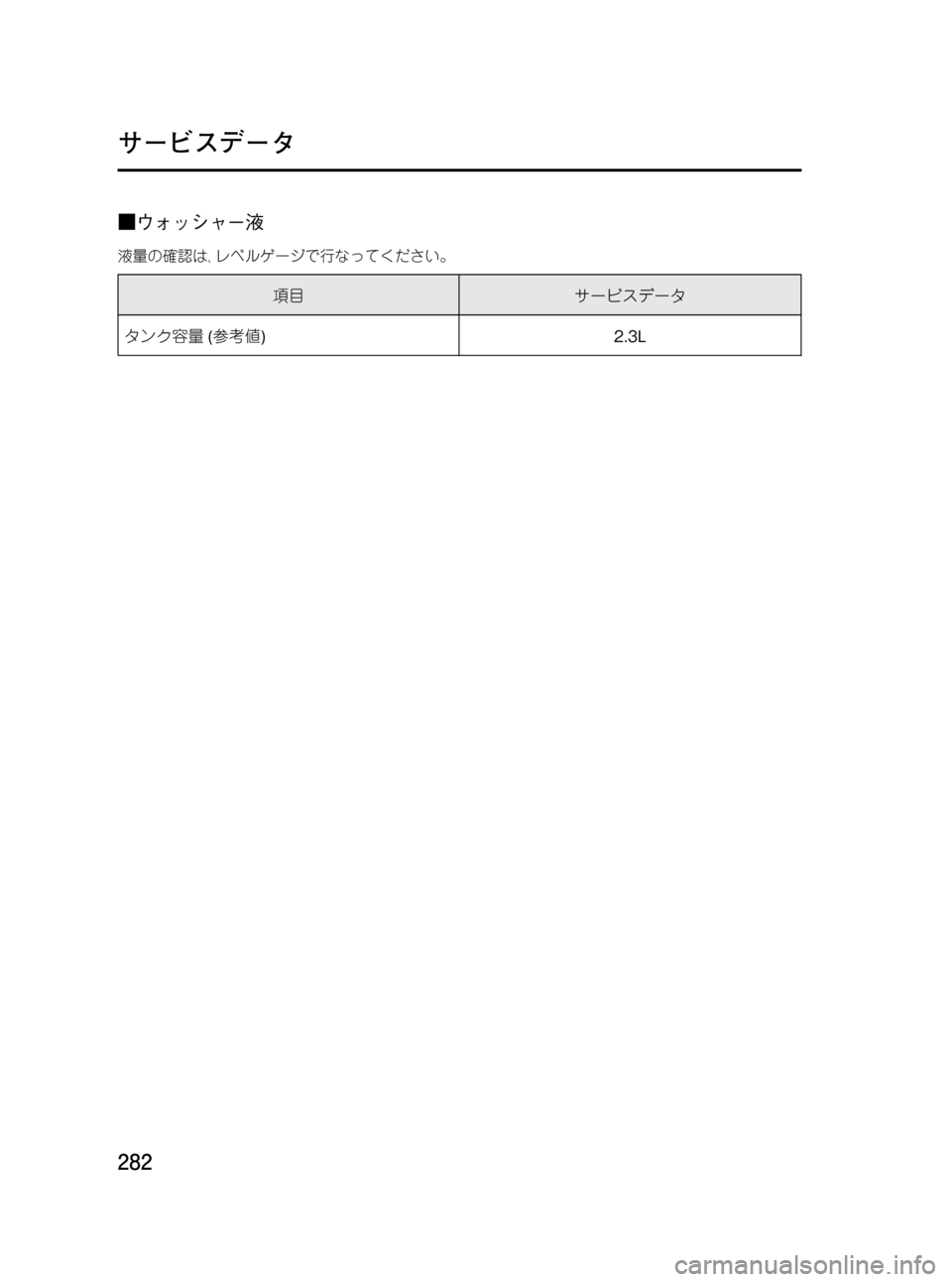

■ウォッシャー液
液量の確認は､レベルゲージで行なってください。
項目サービスデータ
タンク容量(参考値) 2.3L
282
RX-8_Fソ_4版282ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (283,1)

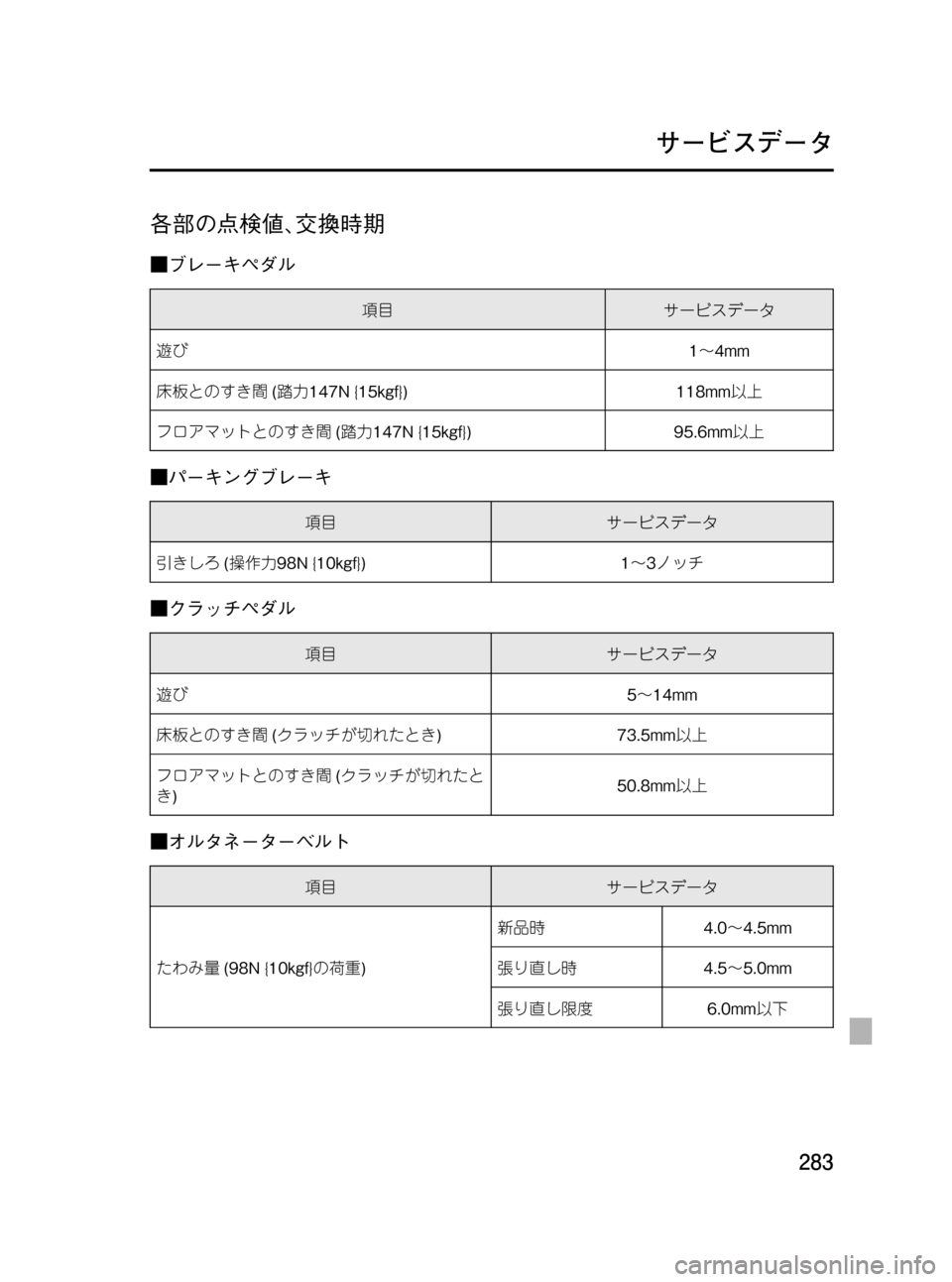

各部の点検値､交換時期
■ブレーキペダル
項目サービスデータ
遊び1～4mm
床板とのすき間(踏力147N {15kgf}) 118mm以上
フロアマットとのすき間(踏力147N {15kgf}) 95.6mm以上
■パーキングブレーキ
項目サービスデータ
引きしろ(操作力98N {10kgf}) 1～3ノッチ
■クラッチペダル
項目サービスデータ
遊び5～14mm
床板とのすき間(クラッチが切れたとき) 73.5mm以上
フロアマットとのすき間(クラッチが切れたと
き)50.8mm以上
■オルタネーターベルト
項目サービスデータ
たわみ量(98N {10kgf}の荷重)新品時4.0～4.5mm
張り直し時4.5～5.0mm
張り直し限度6.0mm以下
283
RX-8_Fソ_4版283ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (284,1)

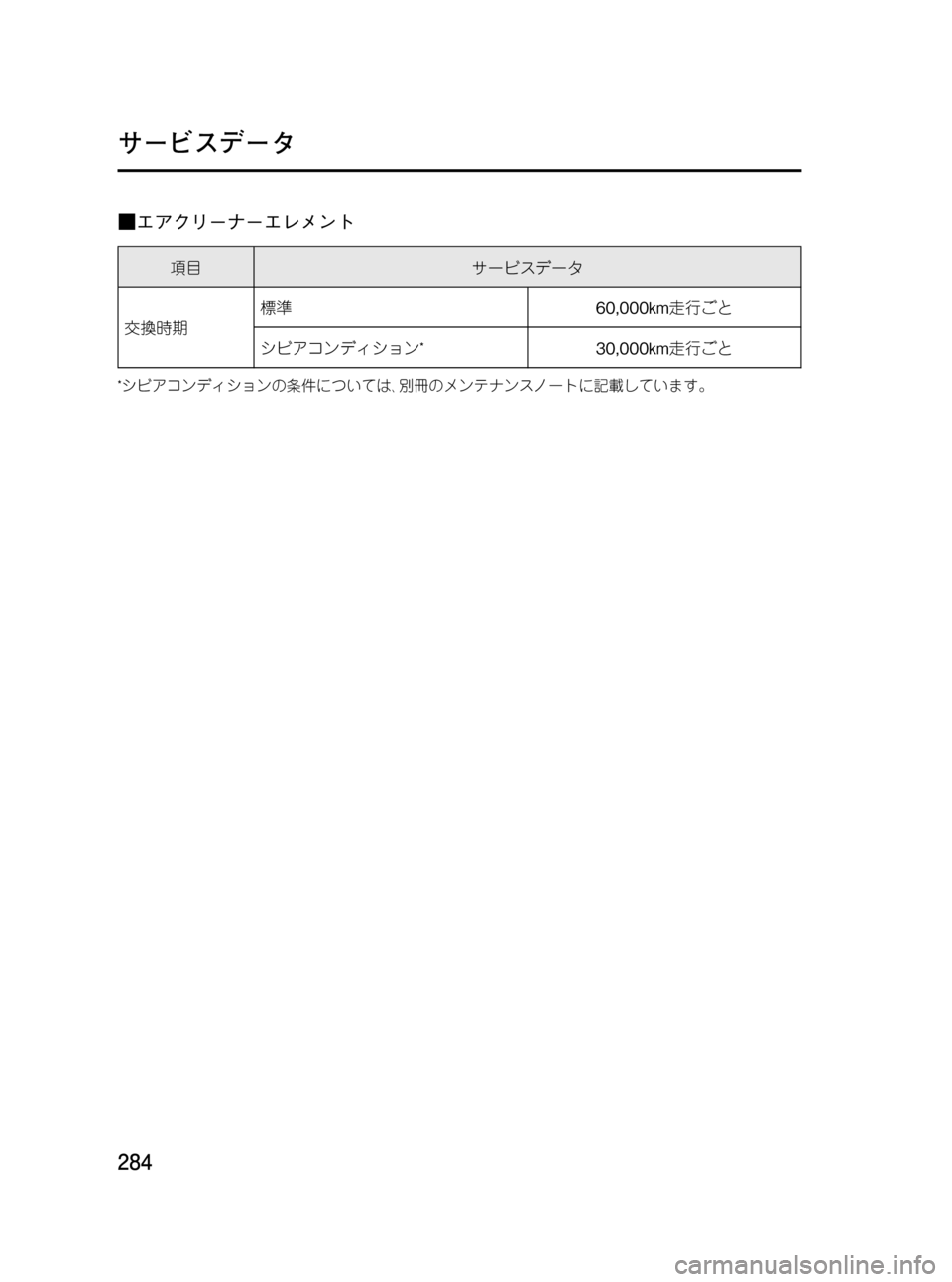

■エアクリーナーエレメント
項目サービスデータ
交換時期標準60,000km走行ごと
シビアコンディション
*30,000km走行ごと
*シビアコンディションの条件については､別冊のメンテナンスノートに記載しています。
284
RX-8_Fソ_4版284ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (285,1)

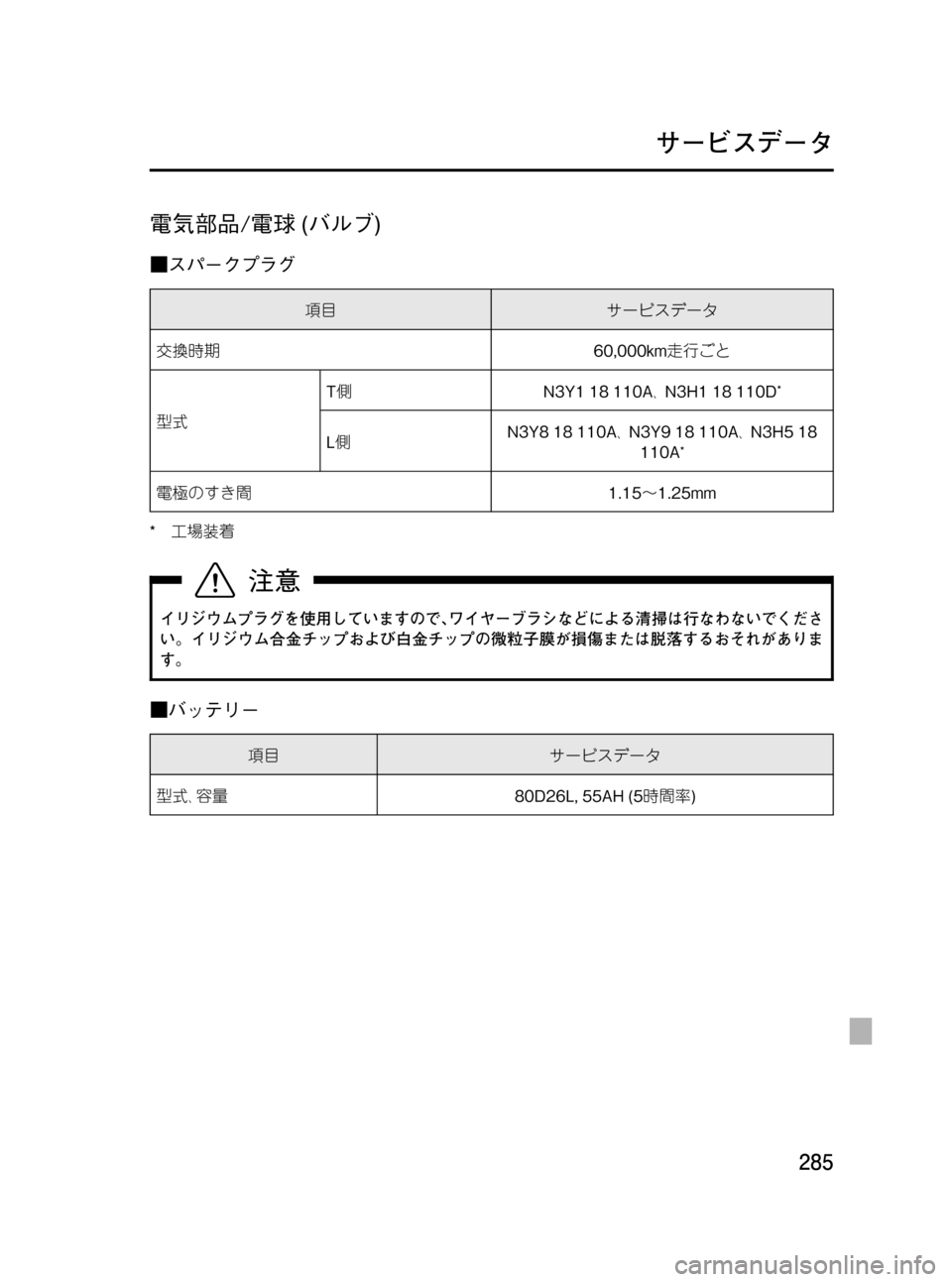

電気部品/電球(バルブ)
■スパークプラグ
項目サービスデータ
交換時期60,000km走行ごと
型式T側N3Y1 18 110A､N3H1 18 110D
*
L側N3Y8 18 110A､N3Y9 18 110A､N3H5 18
110A*
電極のすき間1.15～1.25mm
*工場装着
イリジウムプラグを使用していますので､ワイヤーブラシなどによる清掃は行なわないでくださ
い。イリジウム合金チップおよび白金チップの微粒子膜が損傷または脱落するおそれがありま
す。
■バッテリー
項目サービスデータ
型式､容量80D26L, 55AH (5時間率)
285
RX-8_Fソ_4版285ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (286,1)

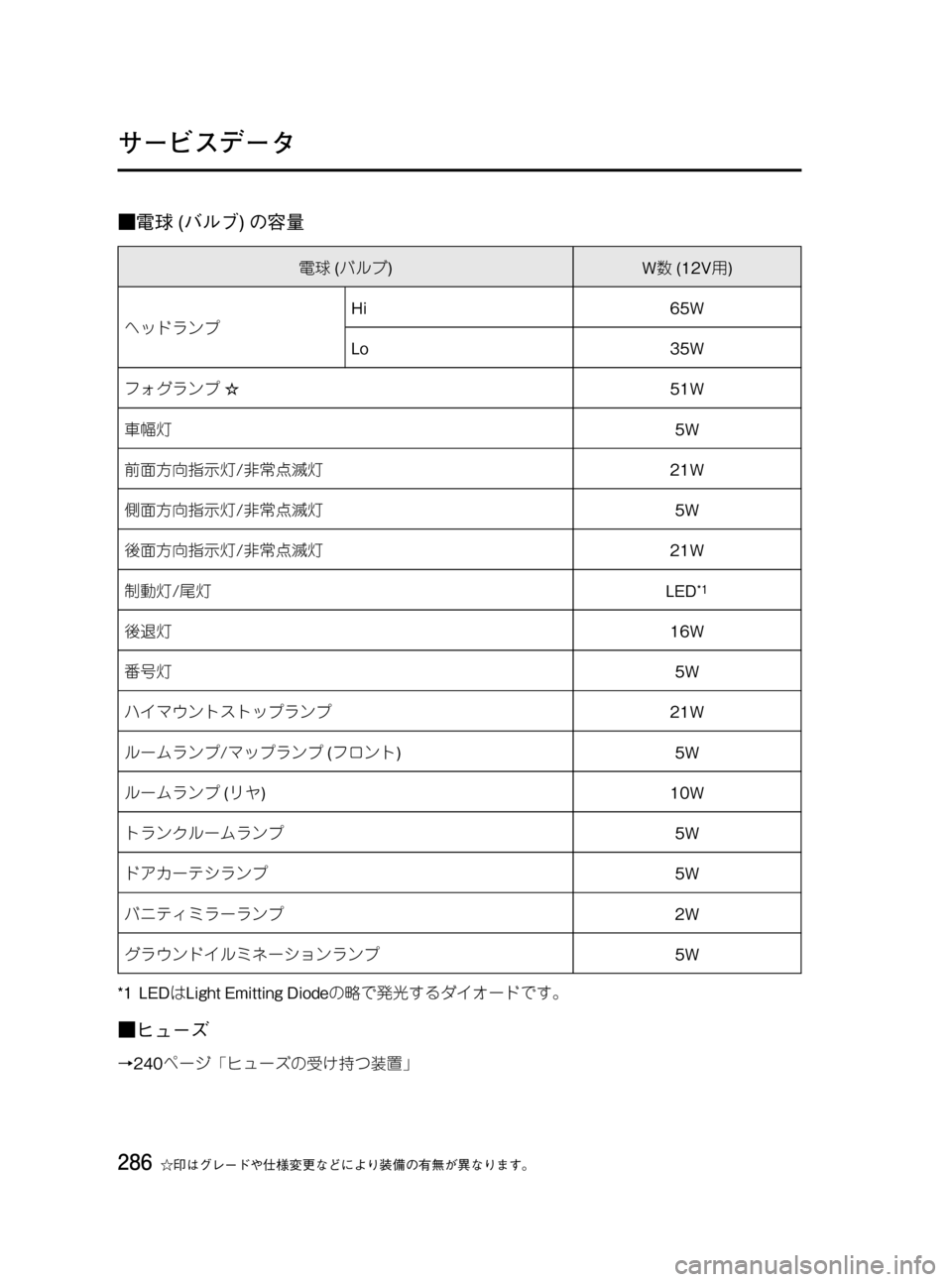

■電球(バルブ)の容量
電球(バルブ)W数(12V用)
ヘッドランプHi 65W
Lo 35W
フォグランプ☆51W
車幅灯5W
前面方向指示灯/非常点滅灯21W
側面方向指示灯/非常点滅灯5W
後面方向指示灯/非常点滅灯21W
制動灯/尾灯LED
*1
後退灯16W
番号灯5W
ハイマウントストップランプ21W
ルームランプ/マップランプ(フロント)5W
ルームランプ(リヤ) 10W
トランクルームランプ5W
ドアカーテシランプ5W
バニティミラーランプ2W
グラウンドイルミネーションランプ5W
*1 LEDはLight Emitting Diodeの略で発光するダイオードです。
■ヒューズ
→240ページ「ヒューズの受け持つ装置」
286☆印はグレードや仕様変更などにより装備の有無が異なります。
RX-8_Fソ_4版286ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (287,1)

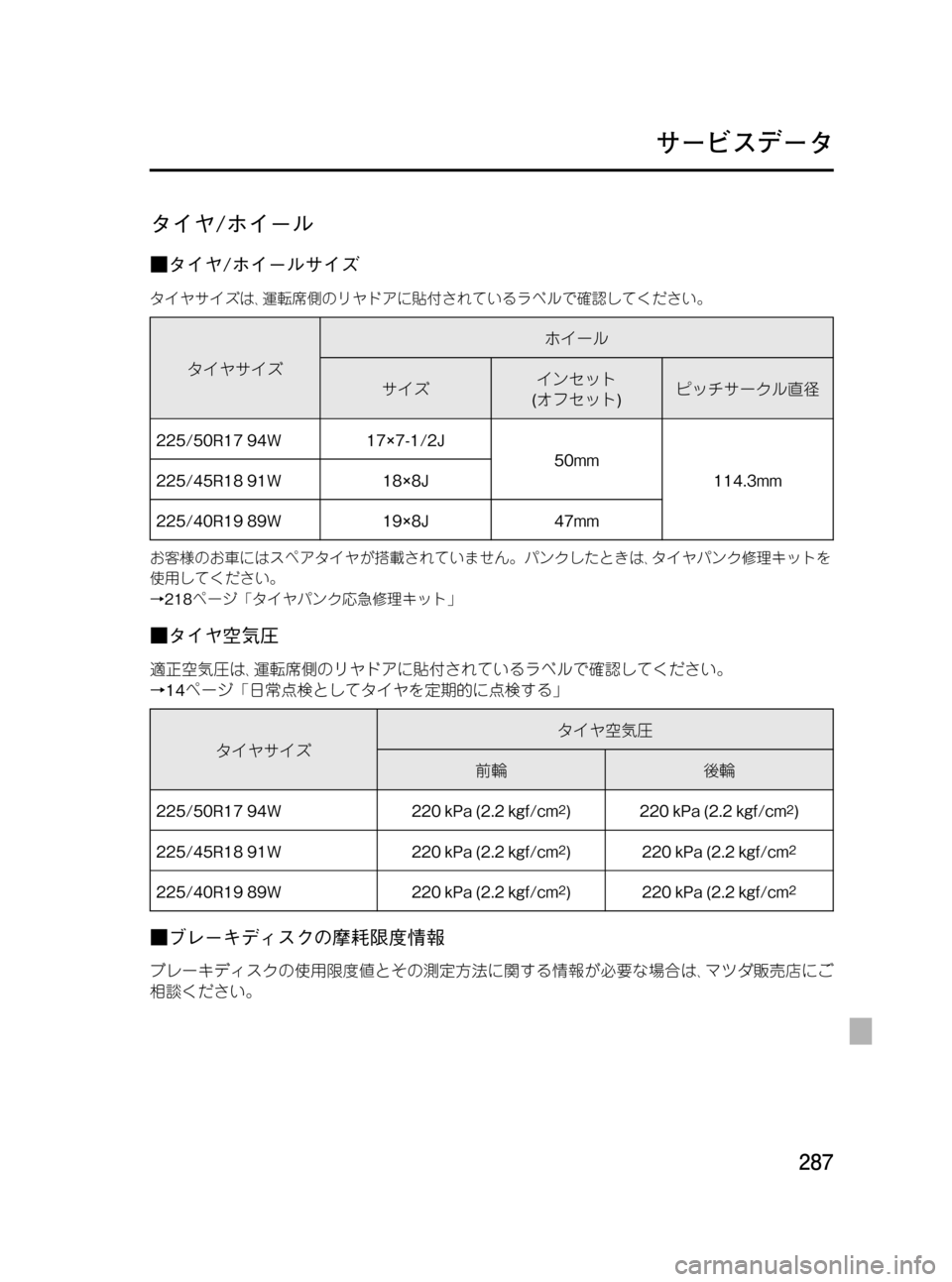

タイヤ/ホイール
■タイヤ/ホイールサイズ
タイヤサイズは､運転席側のリヤドアに貼付されているラベルで確認してください。
タイヤサイズホイール
サイズインセット
(オフセット)ピッチサークル直径
225/50R17 94W 17×7-1/2J
50mm
114.3mm 225/45R18 91W 18×8J
225/40R19 89W 19×8J 47mm
お客様のお車にはスペアタイヤが搭載されていません。パンクしたときは､タイヤパンク修理キットを
使用してください。
→218ページ「タイヤパンク応急修理キット」
■タイヤ空気圧
適正空気圧は､運転席側のリヤドアに貼付されているラベルで確認してください。
→14ページ「日常点検としてタイヤを定期的に点検する」
タイヤサイズタイヤ空気圧
前輪後輪
225/50R17 94W 220 kPa (2.2 kgf/cm
2) 220 kPa (2.2 kgf/cm2)
225/45R18 91W 220 kPa (2.2 kgf/cm
2) 220 kPa (2.2 kgf/cm2
225/40R19 89W 220 kPa (2.2 kgf/cm2) 220 kPa (2.2 kgf/cm2
■ブレーキディスクの摩耗限度情報
ブレーキディスクの使用限度値とその測定方法に関する情報が必要な場合は､マツダ販売店にご
相談ください。
287
RX-8_Fソ_4版287ページ
2010年8月23日01:44 PM
Form No.Fソ
サービスデータ

Black plate (288,1)

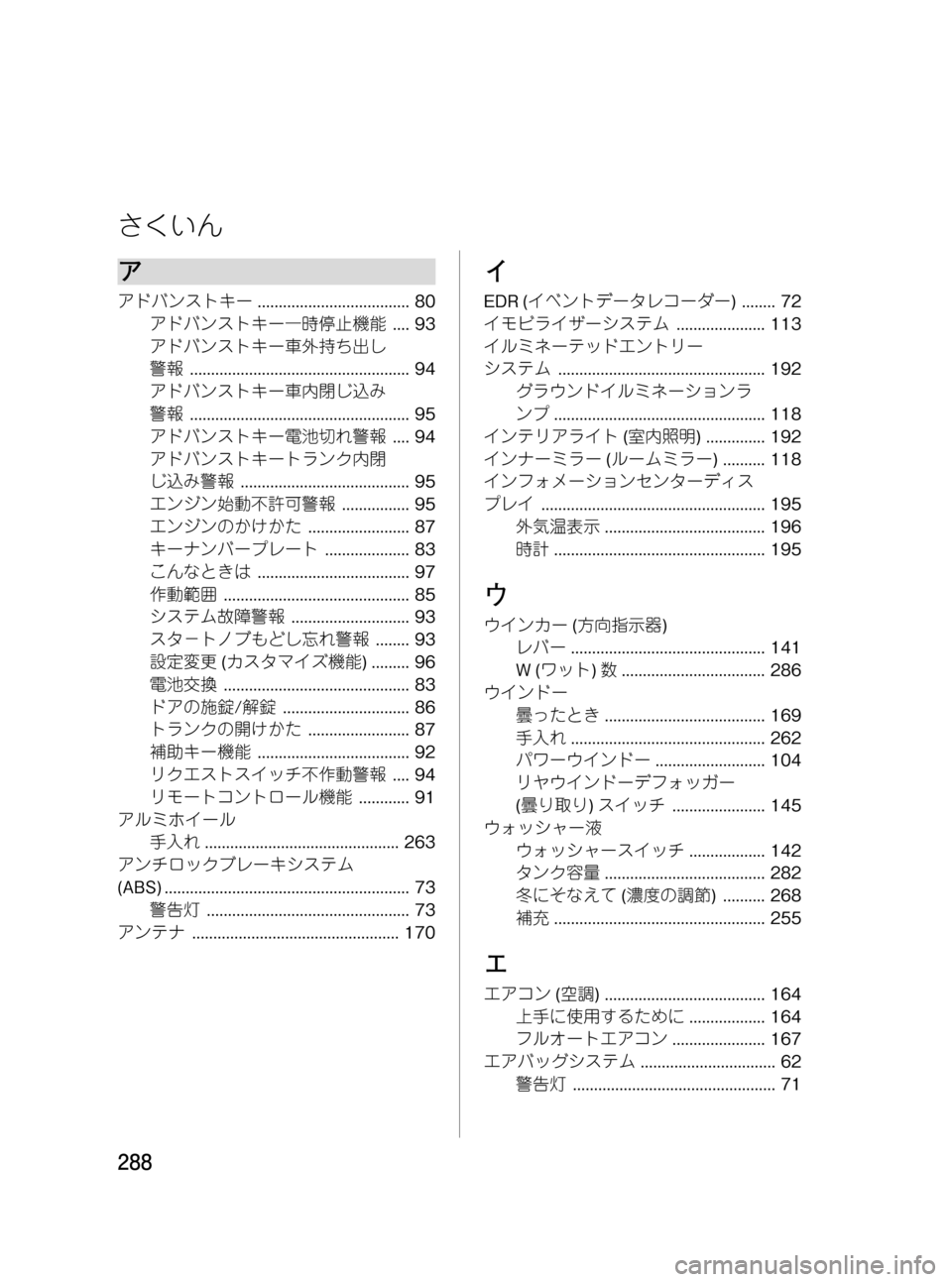

ア
アドバンストキー.................................... 80
アドバンストキー一時停止機能.... 93
アドバンストキー車外持ち出し
警報.................................................... 94
アドバンストキー車内閉じ込み
警報.................................................... 95
アドバンストキー電池切れ警報.... 94
アドバンストキートランク内閉
じ込み警報........................................ 95
エンジン始動不許可警報................ 95
エンジンのかけかた........................ 87
キーナンバープレート.................... 83
こんなときは.................................... 97
作動範囲............................................ 85
システム故障警報............................ 93
スタ－トノブもどし忘れ警報........ 93
設定変更(カスタマイズ機能) ......... 96
電池交換............................................ 83
ドアの施錠/解錠.............................. 86
トランクの開けかた........................ 87
補助キー機能.................................... 92
リクエストスイッチ不作動警報.... 94
リモートコントロール機能............ 91
アルミホイール
手入れ.............................................. 263
アンチロックブレーキシステム
(ABS) .......................................................... 73
警告灯................................................ 73
アンテナ................................................. 170
イ
EDR (イベントデータレコーダー) ........ 72
イモビライザーシステム..................... 113
イルミネーテッドエントリー
システム................................................. 192
グラウンドイルミネーションラ
ンプ.................................................. 118
インテリアライト(室内照明) .............. 192
インナーミラー(ルームミラー) .......... 118
インフォメーションセンターディス
プレイ..................................................... 195
外気温表示...................................... 196
時計.................................................. 195
ウ
ウインカー(方向指示器)
レバー.............................................. 141
W(ワット)数.................................. 286
ウインドー
曇ったとき...................................... 169
手入れ.............................................. 262
パワーウインドー.......................... 104
リヤウインドーデフォッガー
(曇り取り)スイッチ...................... 145
ウォッシャー液
ウォッシャースイッチ.................. 142
タンク容量...................................... 282
冬にそなえて(濃度の調節) .......... 268
補充.................................................. 255
エ
エアコン(空調) ...................................... 164
上手に使用するために.................. 164
フルオートエアコン...................... 167
エアバッグシステム................................ 62
警告灯................................................ 71
288
RX-8_Fソ_4版288ページ
2010年8月23日01:44 PM
Form No.Fソ
さくいん

Black plate (289,1)

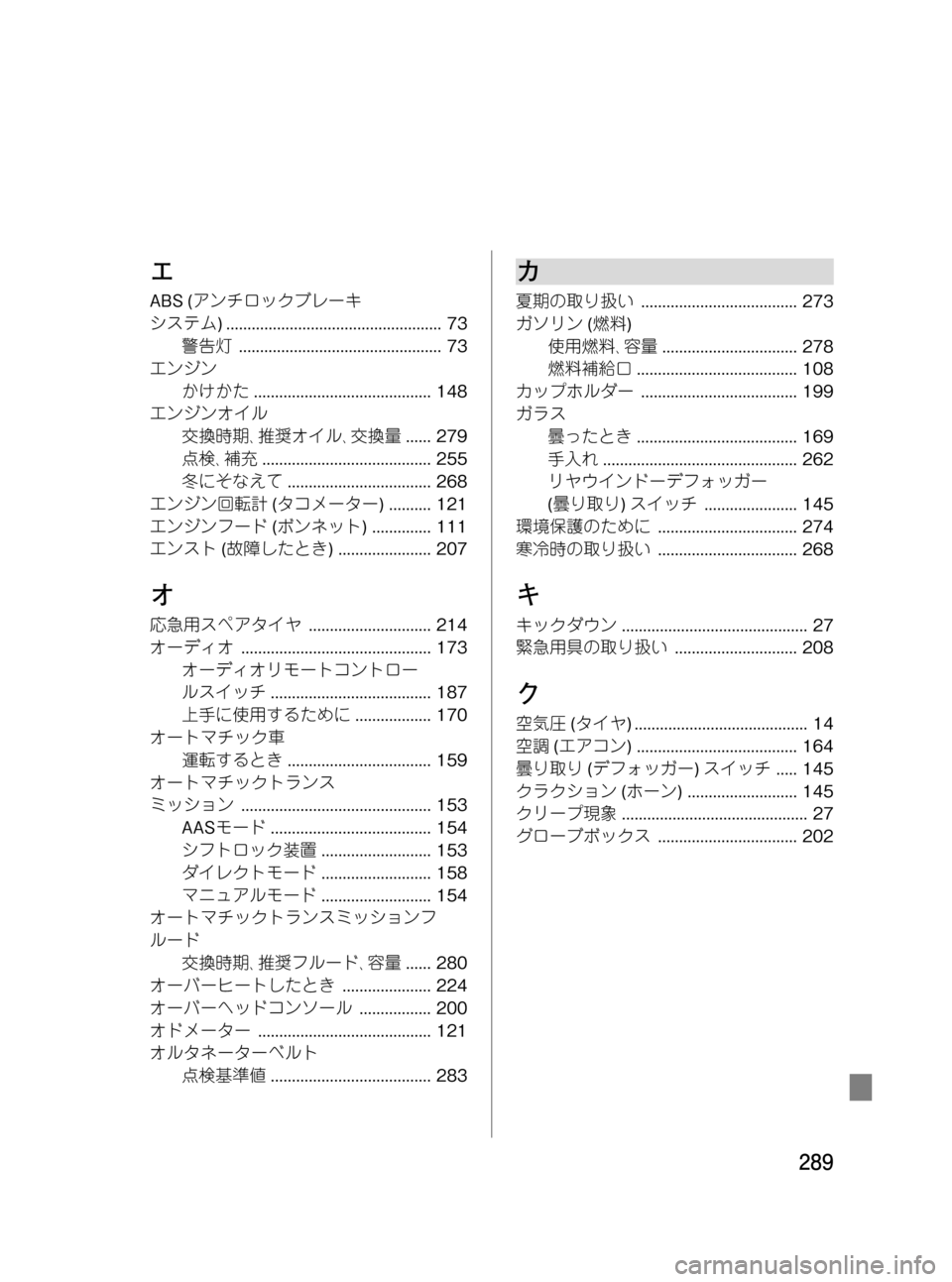

エ
ABS (アンチロックブレーキ
システム) ................................................... 73
警告灯................................................ 73
エンジン
かけかた.......................................... 148
エンジンオイル
交換時期､推奨オイル､交換量...... 279
点検､補充........................................ 255
冬にそなえて.................................. 268
エンジン回転計(タコメーター) .......... 121
エンジンフード(ボンネット) .............. 111
エンスト(故障したとき) ...................... 207
オ
応急用スペアタイヤ............................. 214
オーディオ............................................. 173
オーディオリモートコントロー
ルスイッチ...................................... 187
上手に使用するために.................. 170
オートマチック車
運転するとき.................................. 159
オートマチックトランス
ミッション............................................. 153
AASモード...................................... 154
シフトロック装置.......................... 153
ダイレクトモード.......................... 158
マニュアルモード.......................... 154
オートマチックトランスミッションフ
ルード
交換時期､推奨フルード､容量...... 280
オーバーヒートしたとき..................... 224
オーバーヘッドコンソール................. 200
オドメーター......................................... 121
オルタネーターベルト
点検基準値...................................... 283
カ
夏期の取り扱い..................................... 273
ガソリン(燃料)
使用燃料､容量................................ 278
燃料補給口...................................... 108
カップホルダー..................................... 199
ガラス
曇ったとき...................................... 169
手入れ.............................................. 262
リヤウインドーデフォッガー
(曇り取り)スイッチ...................... 145
環境保護のために................................. 274
寒冷時の取り扱い................................. 268
キ
キックダウン............................................ 27
緊急用具の取り扱い............................. 208
ク
空気圧(タイヤ) ......................................... 14
空調(エアコン) ...................................... 164
曇り取り(デフォッガー)スイッチ..... 145
クラクション(ホーン) .......................... 145
クリープ現象............................................ 27
グローブボックス................................. 202
289
RX-8_Fソ_4版289ページ
2010年8月23日01:44 PM
Form No.Fソ

Black plate (290,1)

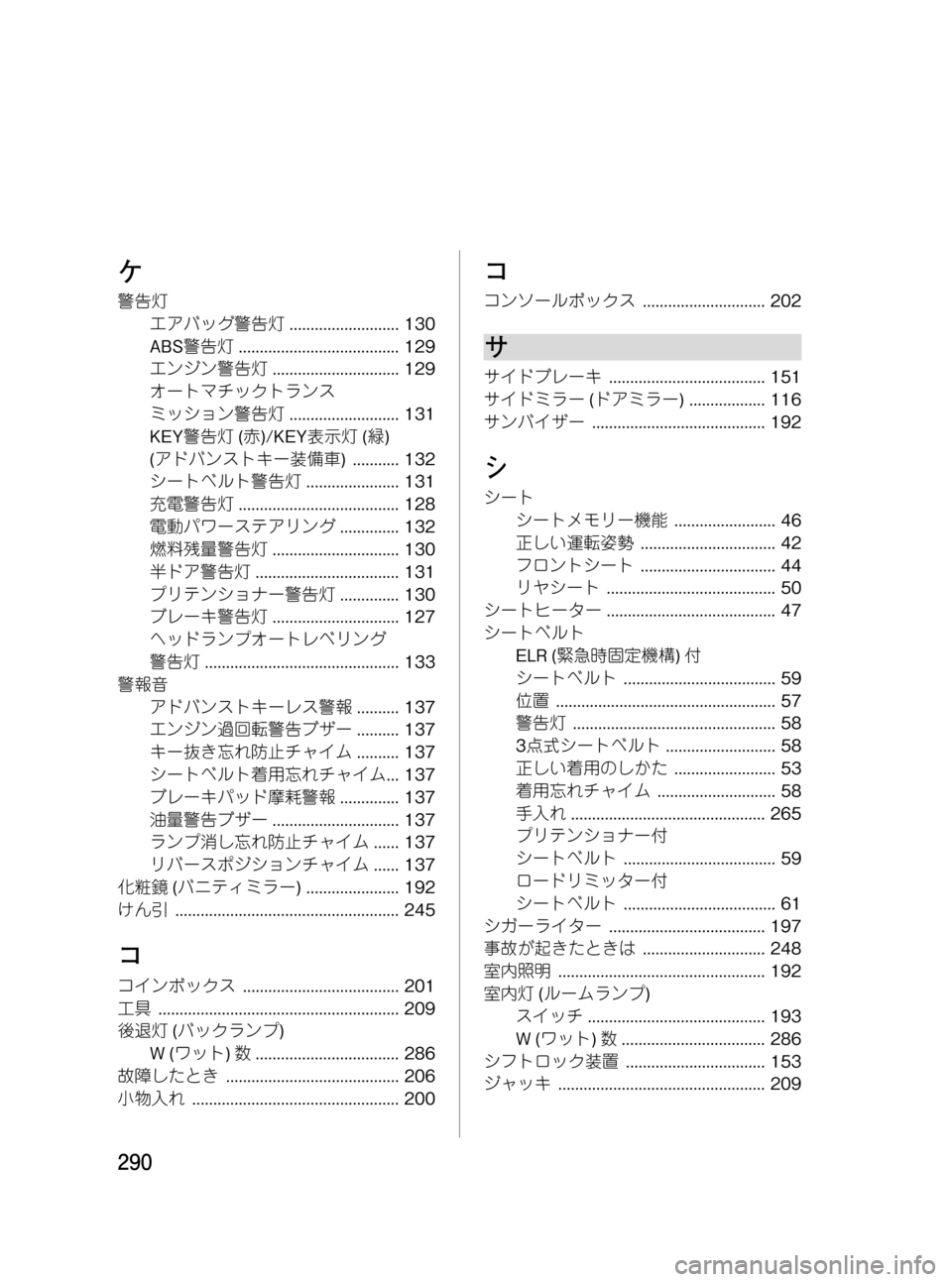

ケ
警告灯
エアバッグ警告灯.......................... 130
ABS警告灯...................................... 129
エンジン警告灯.............................. 129
オートマチックトランス
ミッション警告灯.......................... 131
KEY警告灯(赤)/KEY表示灯(緑)
(アドバンストキー装備車) ........... 132
シートベルト警告灯...................... 131
充電警告灯...................................... 128
電動パワーステアリング.............. 132
燃料残量警告灯.............................. 130
半ドア警告灯.................................. 131
プリテンショナー警告灯.............. 130
ブレーキ警告灯.............................. 127
ヘッドランプオートレベリング
警告灯.............................................. 133
警報音
アドバンストキーレス警報.......... 137
エンジン過回転警告ブザー.......... 137
キー抜き忘れ防止チャイム.......... 137
シートベルト着用忘れチャイム... 137
ブレーキパッド摩耗警報.............. 137
油量警告ブザー.............................. 137
ランプ消し忘れ防止チャイム...... 137
リバースポジションチャイム...... 137
化粧鏡(バニティミラー) ...................... 192
けん引..................................................... 245
コ
コインボックス..................................... 201
工具......................................................... 209
後退灯(バックランプ)
W(ワット)数.................................. 286
故障したとき......................................... 206
小物入れ................................................. 200
コ
コンソールボックス............................. 202
サ
サイドブレーキ..................................... 151
サイドミラー(ドアミラー) .................. 116
サンバイザー......................................... 192
シ
シート
シートメモリー機能........................ 46
正しい運転姿勢................................ 42
フロントシート................................ 44
リヤシート........................................ 50
シートヒーター........................................ 47
シートベルト
ELR (緊急時固定機構)付
シートベルト.................................... 59
位置.................................................... 57
警告灯................................................ 58
3点式シートベルト.......................... 58
正しい着用のしかた........................ 53
着用忘れチャイム............................ 58
手入れ.............................................. 265
プリテンショナー付
シートベルト.................................... 59
ロードリミッター付
シートベルト.................................... 61
シガーライター..................................... 197
事故が起きたときは............................. 248
室内照明................................................. 192
室内灯(ルームランプ)
スイッチ.......................................... 193
W(ワット)数.................................. 286
シフトロック装置................................. 153
ジャッキ................................................. 209
