Page 301 of 400

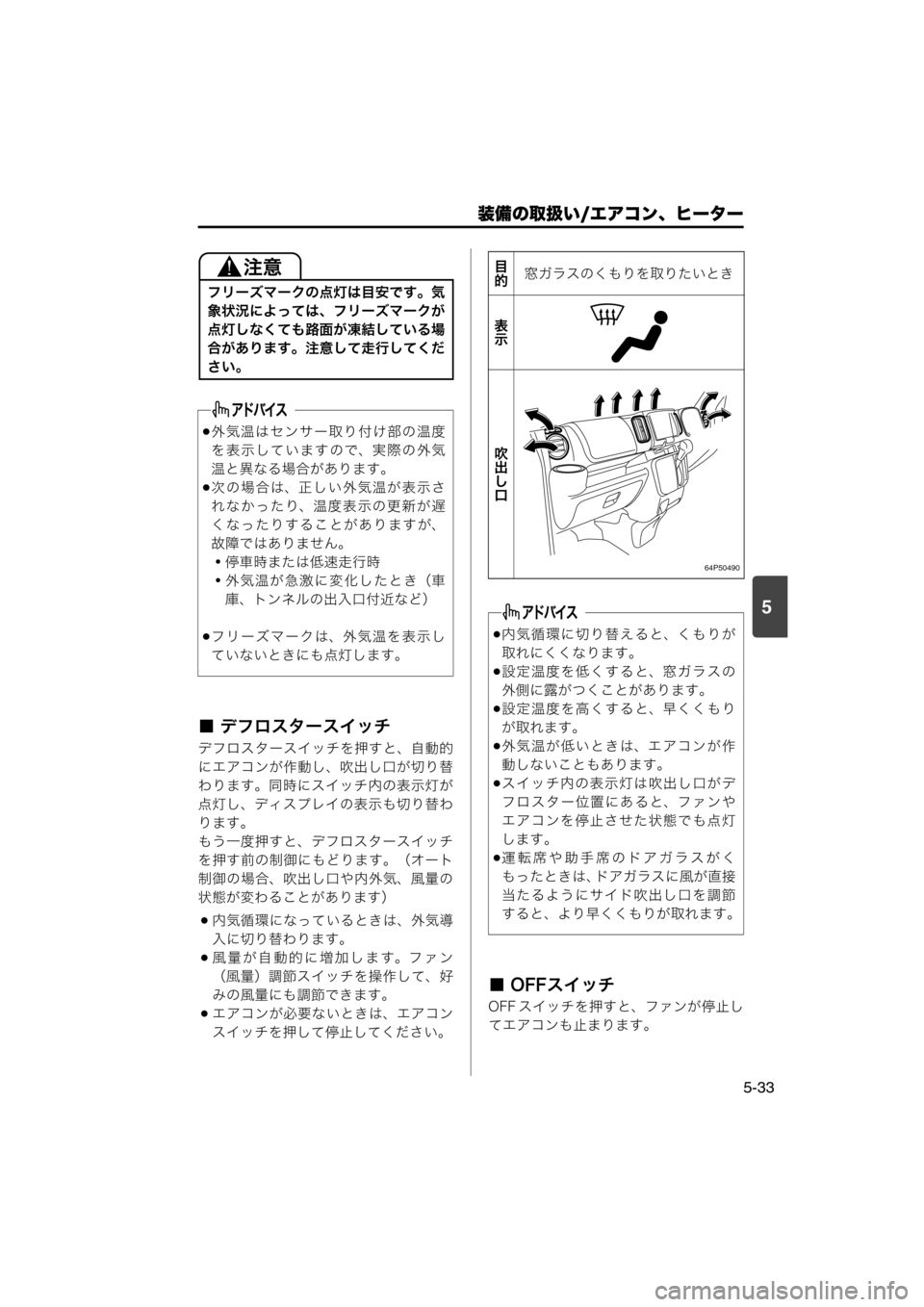

装備の取扱い/エアコン、ヒーター
5-33
5
■ デフロスタースイッチ
デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)
内気循環になっているときは、外気導
入に切り替わります。
風量が自動的に増加します。ファン
(風量)調節スイッチを操作して、好
みの風量にも調節できます。
エアコンが必要ないときは、エアコン
スイッチを押して停止してください。
■ OFFスイッチ
OFF スイッチを押すと、ファンが停止し
てエアコンも止まります。 フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。
外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。
次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
くなったりすることがありますが、
故障ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車
庫、トンネルの出入口付近など)
フリーズマークは、外気温を表示し
ていないときにも点灯します。
目
的窓ガラスのくもりを取りたいとき
表
示
吹
出
し
口
64P50490
内気循環に切り替えると、くもりが
取れにくくなります。
設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。
設定温度を高くすると、早くくもり
が取れます。
外気温が低いときは、エアコンが作
動しないこともあります。
スイッチ内の表示灯は吹出し口がデ
フロスター位置にあると、ファンや
エアコンを停止させた状態でも点灯
します。
運転席や助手席のドアガラスがく
もったときは、ドアガラスに風が直接
当たるようにサイド吹出し口を調節
すると、より早くくもりが取れます。
000-取扱説明書.book 33 ページ 2017年3月31日 金曜日 午後3時9分

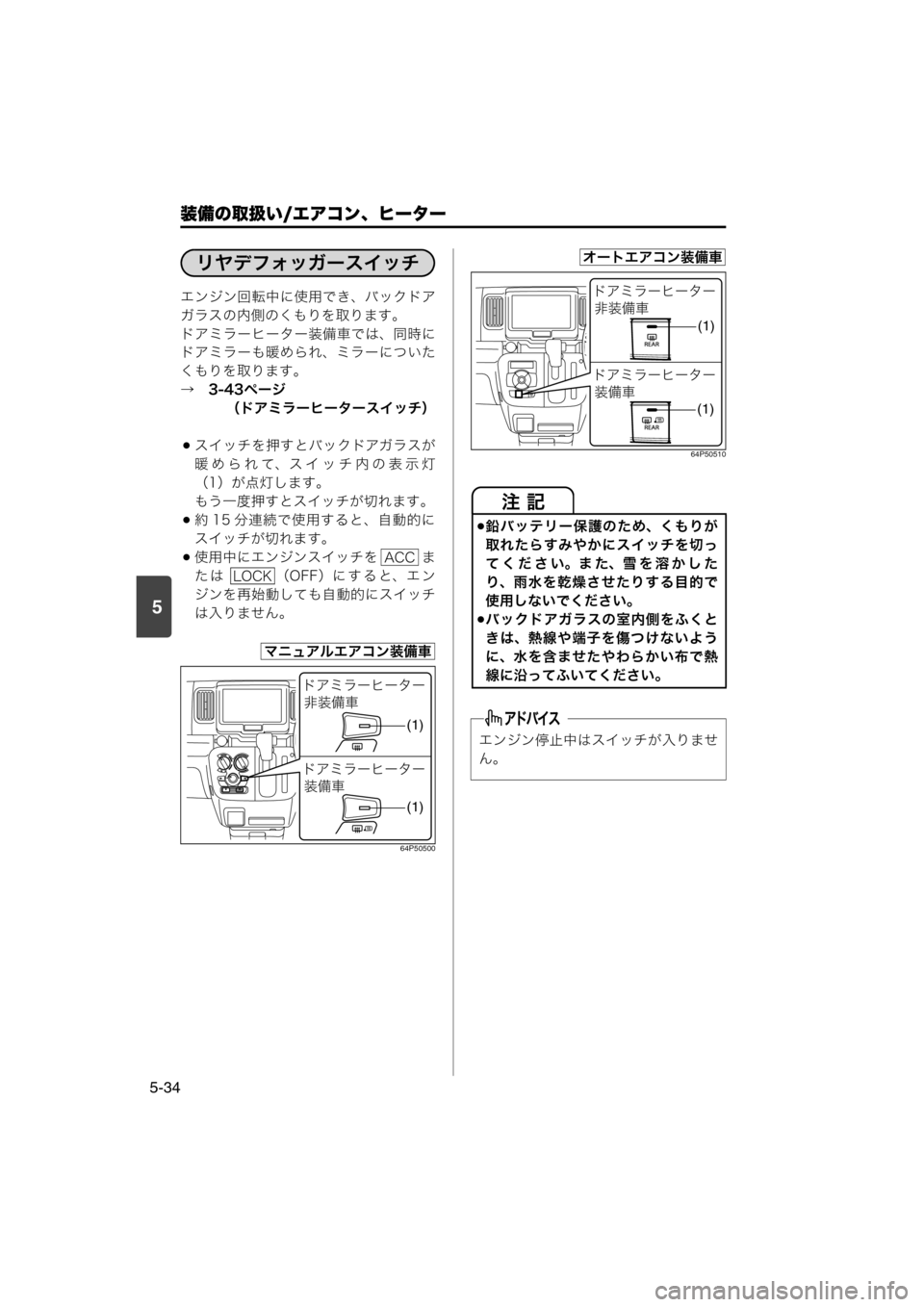

Page 302 of 400
装備の取扱い/エアコン、ヒーター
5-34
5
エンジン回転中に使用でき、バックドア
ガラスの内側のくもりを取ります。
ドアミラーヒーター装備車では、同時に
ドアミラーも暖められ、ミラーについた
くもりを取ります。
→ 3-43ページ
(ドアミラーヒータースイッチ)
スイッチを押すとバックドアガラスが
暖められて、スイッチ内の表示灯
(1)が点灯します。
もう一度押すとスイッチが切れます。
約 15 分連続で使用すると、自動的に
スイッチが切れます。
使用中にエンジンスイッチを ま
たは (OFF)にすると、エン
ジンを再始動しても自動的にスイッチ
は入りません。
64P5050064P50510
リヤデフォッガースイッチ
ACC
LOCK
マニュアルエアコン装備車
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
て く だ さ い。ま た、雪 を 溶 か し た
り、雨水を乾燥させたりする目的で
使用しないでください。
バックドアガラスの室内側をふくと
きは、熱線や端子を傷つけないよう
に、水を含ませたやわらかい布で熱
線に沿ってふいてください。
エンジン停止中はスイッチが入りませ
ん。
オートエアコン装備車
“l©³ÂœÂ‰Â
ÿ½ö~
(1)
“l©³ÂœÂ‰Â
½ö~
(1)
000-取扱説明書.book 34 ページ 2017年3月31日 金曜日 午後3時9分

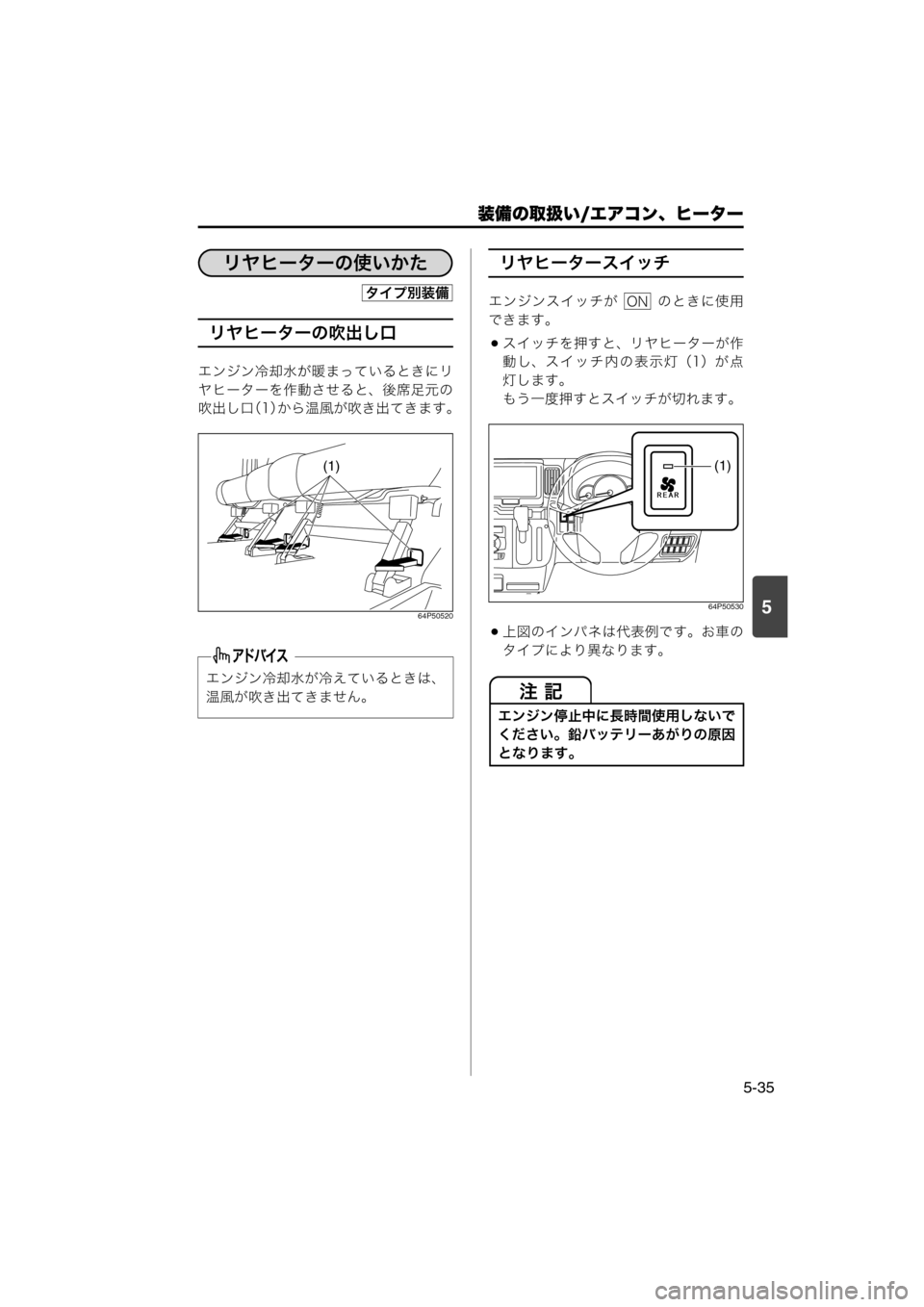

Page 303 of 400
装備の取扱い/エアコン、ヒーター
5-35
5
リヤヒーターの吹出し口
エンジン冷却水が暖まっているときにリ
ヤヒーターを作動させると、後席足元の
吹出し口(1)から温風が吹き出てきます。
64P50520
リヤヒータースイッチ
エンジンスイッチが のときに使用
できます。
スイッチを押すと、リヤヒーターが作
動し、スイッチ内の表示灯(1)が点
灯します。
もう一度押すとスイッチが切れます。
64P50530
上図のインパネは代表例です。お車の
タイプにより異なります。
エンジン冷却水が冷えているときは、
温風が吹き出てきません。
リヤヒーターの使いかた
タイプ別装備
(1)
エンジン停止中に長時間使用しないで
ください。鉛バッテリーあがりの原因
となります。
ON
(1)
000-取扱説明書.book 35 ページ 2017年3月31日 金曜日 午後3時9分
Page 304 of 400
装備の取扱い/エアコン、ヒーター
5-36
5
温度感知装置
オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。
64P0300
64P50240
エアコンガスを充填するときは
エアコンガスは、必ず冷媒 HFC134a
(R134a)を使用してください。
エアコンガスを充填するときは、マツ
ダ販売店にご相談ください。
地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、マツダ
販売店にご相談ください。
冷房性能が低下してきたと感じた場合
は、マツダ販売店で点検を受けてくだ
さい。
長期間使用しないときは
月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。
炎天下に駐車したときは
長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。
日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。
エアコンの上手な使いかた
オートエアコン装備車
インパネ運転席側
(1)
(2)
000-取扱説明書.book 36 ページ 2017年3月31日 金曜日 午後3時9分

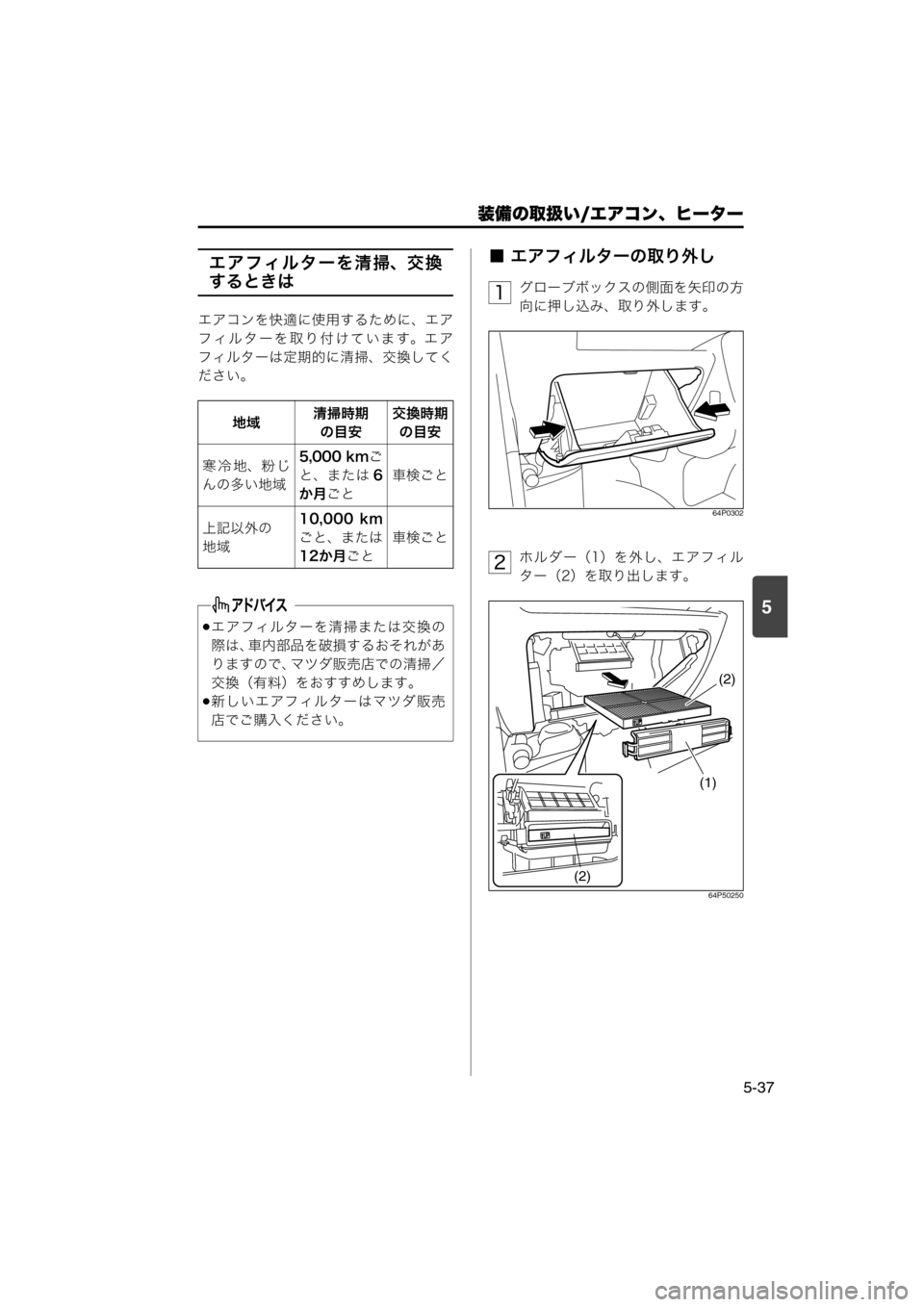

Page 305 of 400
装備の取扱い/エアコン、ヒーター
5-37
5
エアフィルターを清掃、交換
するときは
エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。
■ エアフィルターの取り外し
グローブボックスの側面を矢印の方
向に押し込み、取り外します。
64P0302
ホルダー(1)を外し、エアフィル
ター(2)を取り出します。
64P50250
地域清掃時期
の目安交換時期
の目安
寒 冷 地、粉 じ
んの多い地域5,000 kmご
と、または6
か月ごと車検ごと
上記以外の
地域10,000 km
ごと、または
12か月ごと車検ごと
エアフィルターを清掃または交換の
際は、車内部品を破損するおそれがあ
りますので、マツダ販売店での清掃/
交換(有料)をおすすめします。
新しいエアフィルターはマツダ販売
店でご購入ください。
1
2
(2)
(2)
(1)
000-取扱説明書.book 37 ページ 2017年3月31日 金曜日 午後3時9分

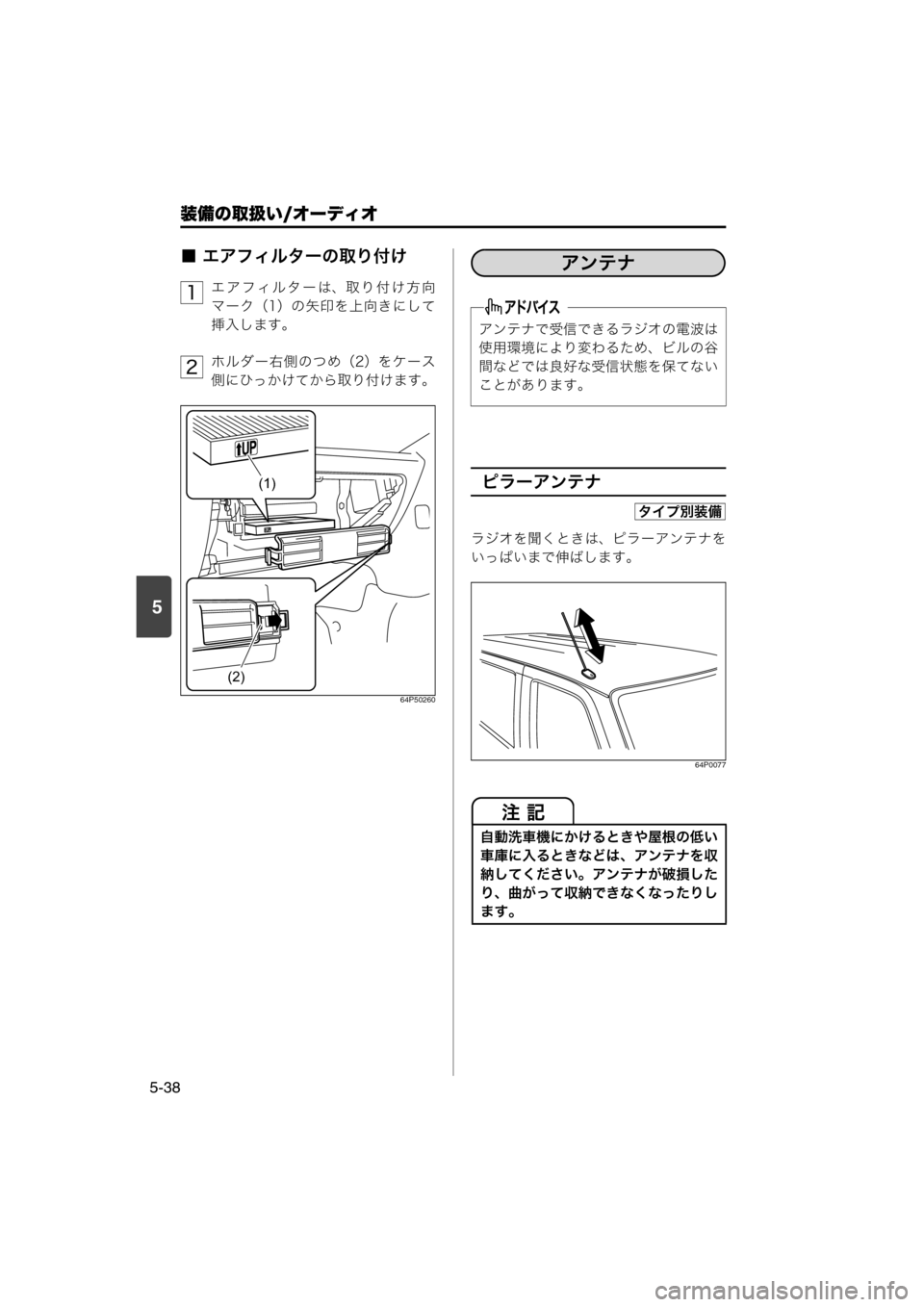

Page 306 of 400
装備の取扱い/オーディオ
5-38
5
■ エアフィルターの取り付け
エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。
ホルダー右側のつめ(2)をケース
側にひっかけてから取り付けます。
64P50260
ピラーアンテナ
ラジオを聞くときは、ピラーアンテナを
いっぱいまで伸ばします。
64P0077
1
2
(2)
(1)
アンテナで受信できるラジオの電波は
使用環境により変わるため、ビルの谷
間などでは良好な受信状態を保てない
ことがあります。
自動洗車機にかけるときや屋根の低い
車庫に入るときなどは、アンテナを収
納してください。アンテナが破損した
り、曲がって収納できなくなったりし
ます。
オーディオ
アンテナ
タイプ別装備
000-取扱説明書.book 38 ページ 2017年3月31日 金曜日 午後3時9分

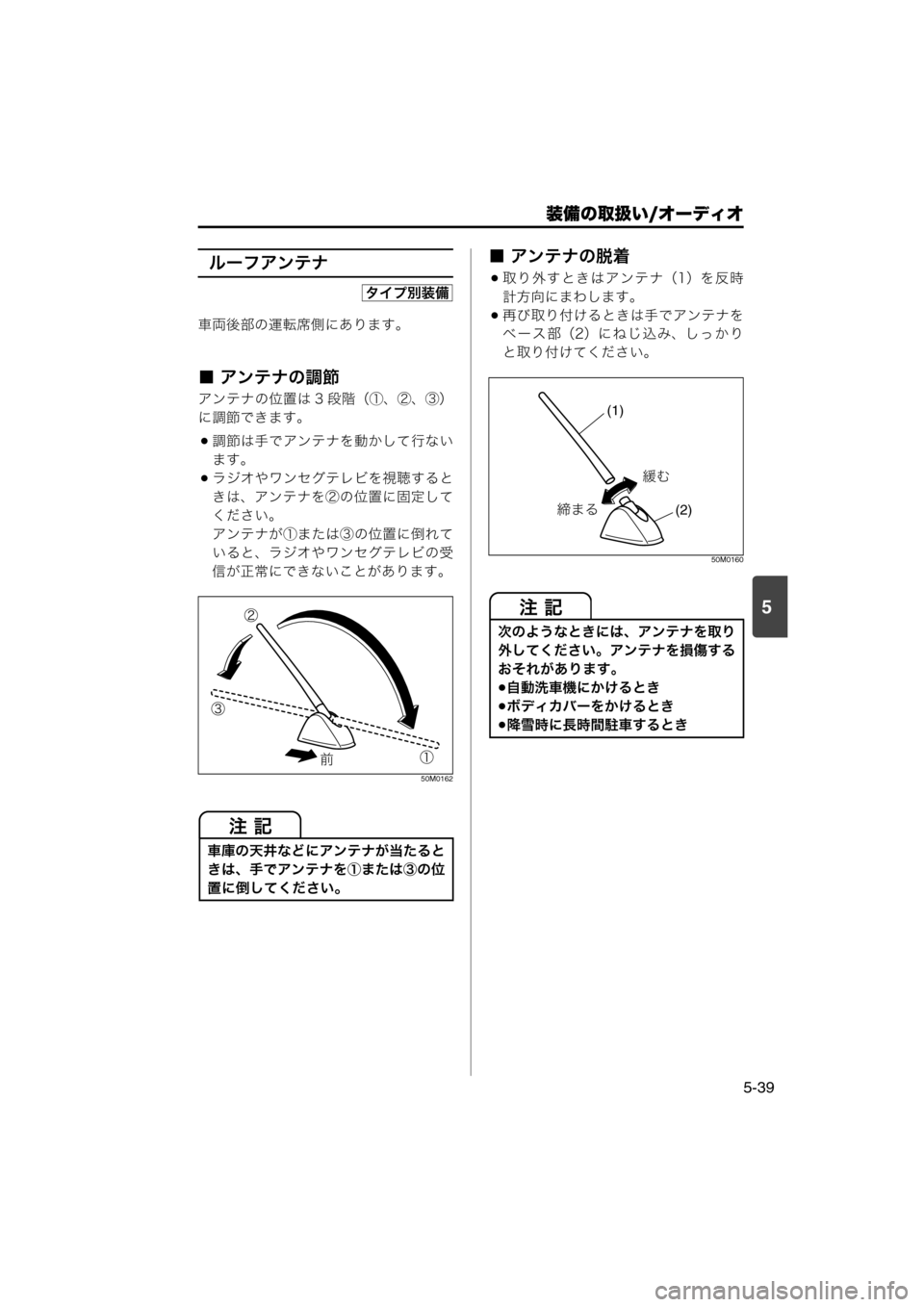

Page 307 of 400
装備の取扱い/オーディオ
5-39
5
ルーフアンテナ
車両後部の運転席側にあります。
■ アンテナの調節
アンテナの位置は 3 段階(①、②、③)
に調節できます。
調節は手でアンテナを動かして行ない
ます。
ラジオやワンセグテレビを視聴すると
きは、アンテナを②の位置に固定して
ください。
アンテナが①または③の位置に倒れて
いると、ラジオやワンセグテレビの受
信が正常にできないことがあります。
50M0162
■ アンテナの脱着
取り外すときはアンテナ(1)を反時
計方向にまわします。
再び取り付けるときは手でアンテナを
ベース部(2)にねじ込み、しっかり
と取り付けてください。
50M0160
車庫の天井などにアンテナが当たると
きは、手でアンテナを①または③の位
置に倒してください。
タイプ別装備
°
次のようなときには、アンテナを取り
外してください。アンテナを損傷する
おそれがあります。
自動洗車機にかけるとき
ボディカバーをかけるとき
降雪時に長時間駐車するとき
(2)
(1)
{Q^S
000-取扱説明書.book 39 ページ 2017年3月31日 金曜日 午後3時9分

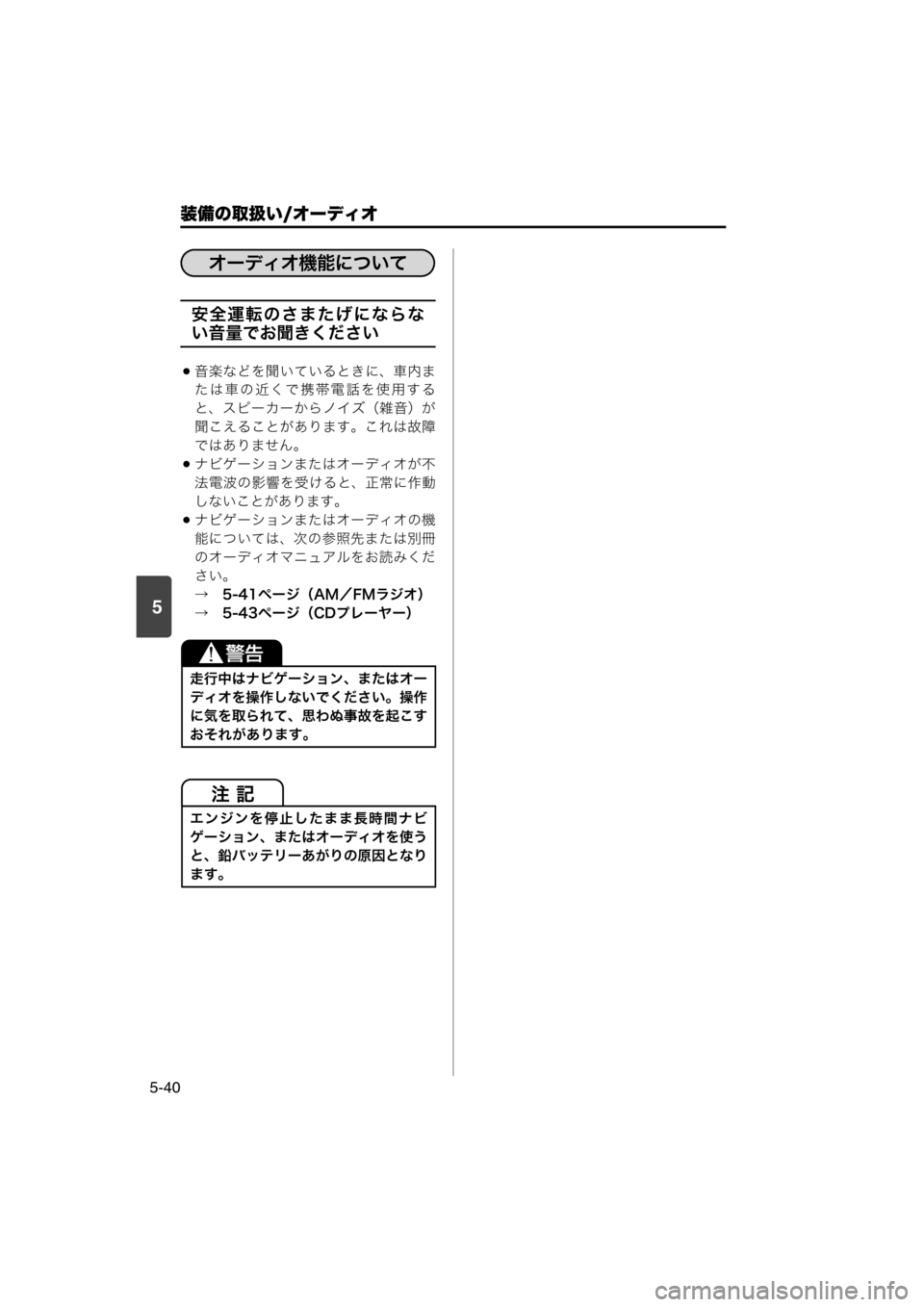

Page 308 of 400
装備の取扱い/オーディオ
5-40
5
安全運転のさまたげにならな
い音量でお聞きください
音楽などを聞いているときに、車内ま
たは車の近くで携帯電話を使用する
と、スピーカーからノイズ(雑音)が
聞こえることがあります。これは故障
ではありません。
ナビゲーションまたはオーディオが不
法電波の影響を受けると、正常に作動
しないことがあります。
ナビゲーションまたはオーディオの機
能については、次の参照先または別冊
のオーディオマニュアルをお読みくだ
さい。
→ 5-41ページ(AM/FMラジオ)
→ 5-43ページ(CDプレーヤー)
走行中はナビゲーション、またはオー
ディオを操作しないでください。操作
に気を取られて、思わぬ事故を起こす
おそれがあります。
エンジンを停止したまま長時間ナビ
ゲーション、またはオーディオを使う
と、鉛バッテリーあがりの原因となり
ます。
オーディオ機能について
000-取扱説明書.book 40 ページ 2017年3月31日 金曜日 午後3時9分
Page 309 of 400
装備の取扱い/オーディオ
5-41
5
64P0304
基本操作
■ 電源を入れる
エンジンスイッチが または
の と き に、電 源 / 音 量 ノ ブ(2)を 押 し
ます。
64P0079
もう一度押すと、電源が切れます。
■ 音量を調節する
電源/音量ノブ(2)をまわします。
64P0080
時計方向にまわすと、音量が大きくな
ります。反時計方向にまわすと、小さ
くなります。
(1) ディスプレイ (2) 電源/音量ノブ (3) 表示切替えボタン
(4) ダウンボタン (5) アップボタン (6) AM/FM切替えボタン
(7) 選局/メモリーボタン
AM/FMラジオタイプ別装備
(2)
(1)
(3)(4)(5)(6)(7)
Á Ã Ã Ï Î
車外の音が聞こえる音量で使用して
ください。
電源を切るときは、音量を小さくし
てください。電源を入れたときに突
然大きな音が出ると、聴力障害など
の原因となります。
音量小 音量大
000-取扱説明書.book 41 ページ 2017年3月31日 金曜日 午後3時9分

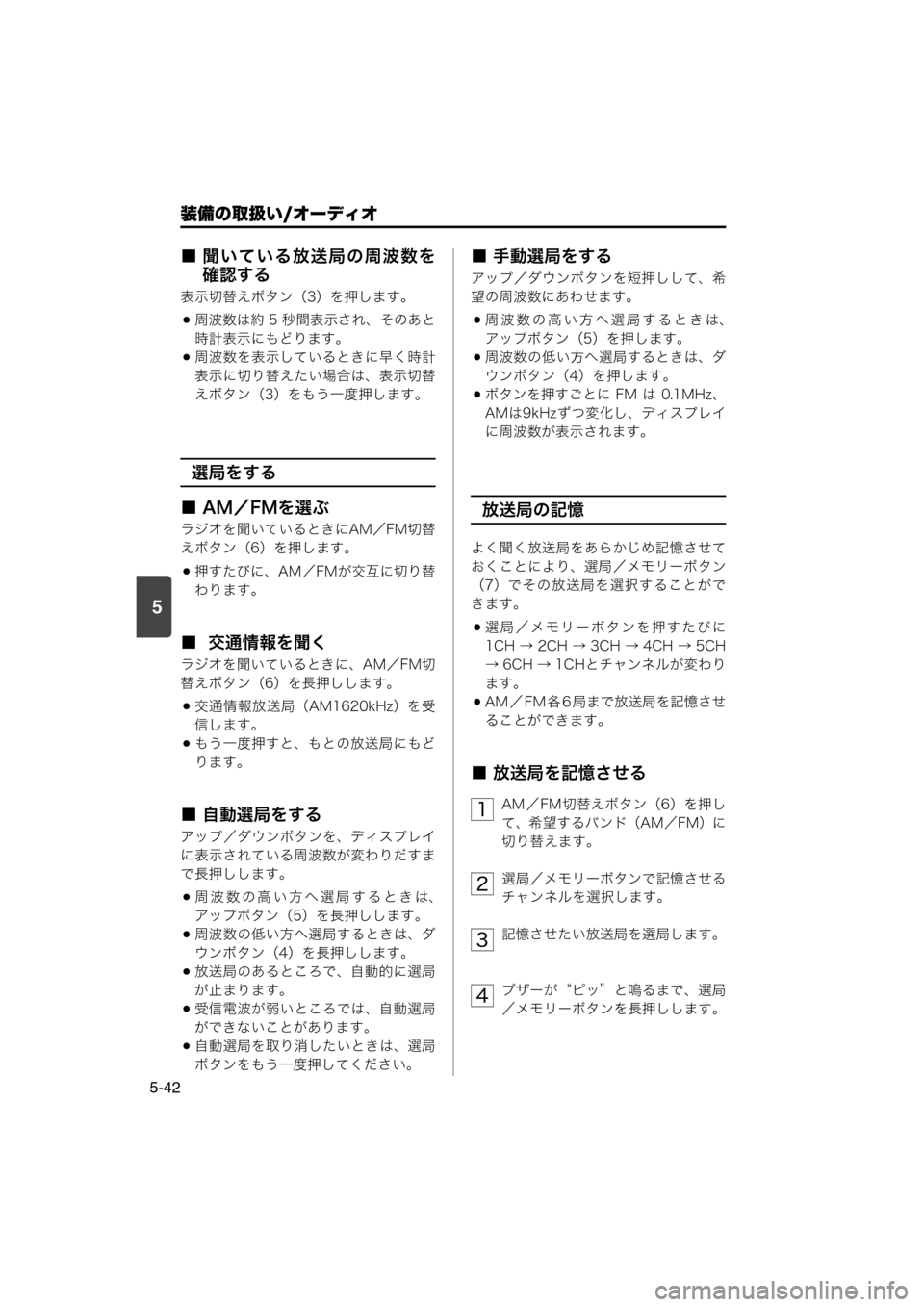

Page 310 of 400

装備の取扱い/オーディオ
5-42
5
■ 聞いている放送局の周波数を
確認する
表示切替えボタン(3)を押します。
周波数は約 5 秒間表示され、そのあと
時計表示にもどります。
周波数を表示しているときに早く時計
表示に切り替えたい場合は、表示切替
えボタン(3)をもう一度押します。
選局をする
■ AM/FMを選ぶ
ラジオを聞いているときにAM/FM切替
えボタン(6)を押します。
押すたびに、AM/FMが交互に切り替
わります。
■ 交通情報を聞く
ラジオを聞いているときに、AM/FM切
替えボタン(6)を長押しします。
交通情報放送局(AM1620kHz)を受
信します。
もう一度押すと、もとの放送局にもど
ります。
■ 自動選局をする
アップ/ダウンボタンを、ディスプレイ
に表示されている周波数が変わりだすま
で長押しします。
周波数の高い方へ選局するときは、
アップボタン(5)を長押しします。
周波数の低い方へ選局するときは、ダ
ウンボタン(4)を長押しします。
放送局のあるところで、自動的に選局
が止まります。
受信電波が弱いところでは、自動選局
ができないことがあります。
自動選局を取り消したいときは、選局
ボタンをもう一度押してください。
■ 手動選局をする
アップ/ダウンボタンを短押しして、希
望の周波数にあわせます。
周波数の高い方へ選局するときは、
アップボタン(5)を押します。
周波数の低い方へ選局するときは、ダ
ウンボタン(4)を押します。
ボタンを押すごとに FM は 0.1MHz、
AMは9kHzずつ変化し、ディスプレイ
に周波数が表示されます。
放送局の記憶
よく聞く放送局をあらかじめ記憶させて
おくことにより、選局/メモリーボタン
(7)でその放送局を選択することがで
きます。
選局/メモリーボタンを押すたびに
1CH → 2CH → 3CH → 4CH → 5CH
→ 6CH → 1CHとチャンネルが変わり
ます。
AM / FM 各 6 局まで放送局を記憶させ
ることができます。
■ 放送局を記憶させる
AM /FM 切替えボタン(6)を押し
て、希望するバンド(AM/FM)に
切り替えます。
選局/メモリーボタンで記憶させる
チャンネルを選択します。
記憶させたい放送局を選局します。
ブザーが“ピッ”と鳴るまで、選局
/メモリーボタンを長押しします。1
2
3
4
000-取扱説明書.book 42 ページ 2017年3月31日 金曜日 午後3時9分
