装備の取扱い/主な装備
5-3
5
キャップホルダー
フューエルリッド（3）の裏側にあります。
給油中は、外したキャップが車体に当
たらないように、ひもの部分をかけて
ください。
64P0255
開けかた
運転席足元のボンネットオープナー
（1）を引くと、ボンネットの先端
が少し浮き上がります。
64P0407
上図は代表例です。お車のタイプによ
り異なります。 (4) キャップホルダーお子さまにはボンネットを開閉させ
ないでください。ボンネットは重い
ため、けがのおそれがあります。ま
た、ボンネット内は高温になるた
め、やけどのおそれがあります。
ボンネットを開けているときは、お
子さまを近づけないでください。
点検や清掃に使用した工具や布など
は、ボンネット内に置き忘れないで
ください。故障の原因となったり、
ボンネット内は高温になるため車両
火災につながったりするおそれがあ
ります。
(4)
(3)
ボンネット
レーザーレーダー装備車は、エンジン
スイッチの位置が のときに、ボ
ンネットを開けていると、レーザー
レーダーがボンネットに反応して、
メーター内のブレーキシステム警告灯
（オレンジ色）およびRBS OFF 表示灯
が点灯する場合がありますが、異常で
はありません。
ON
1
(1)
000-取扱説明書.book 3 ページ ２０１７年３月３１日　金曜日　午後３時９分

装備の取扱い/主な装備
5-4
5

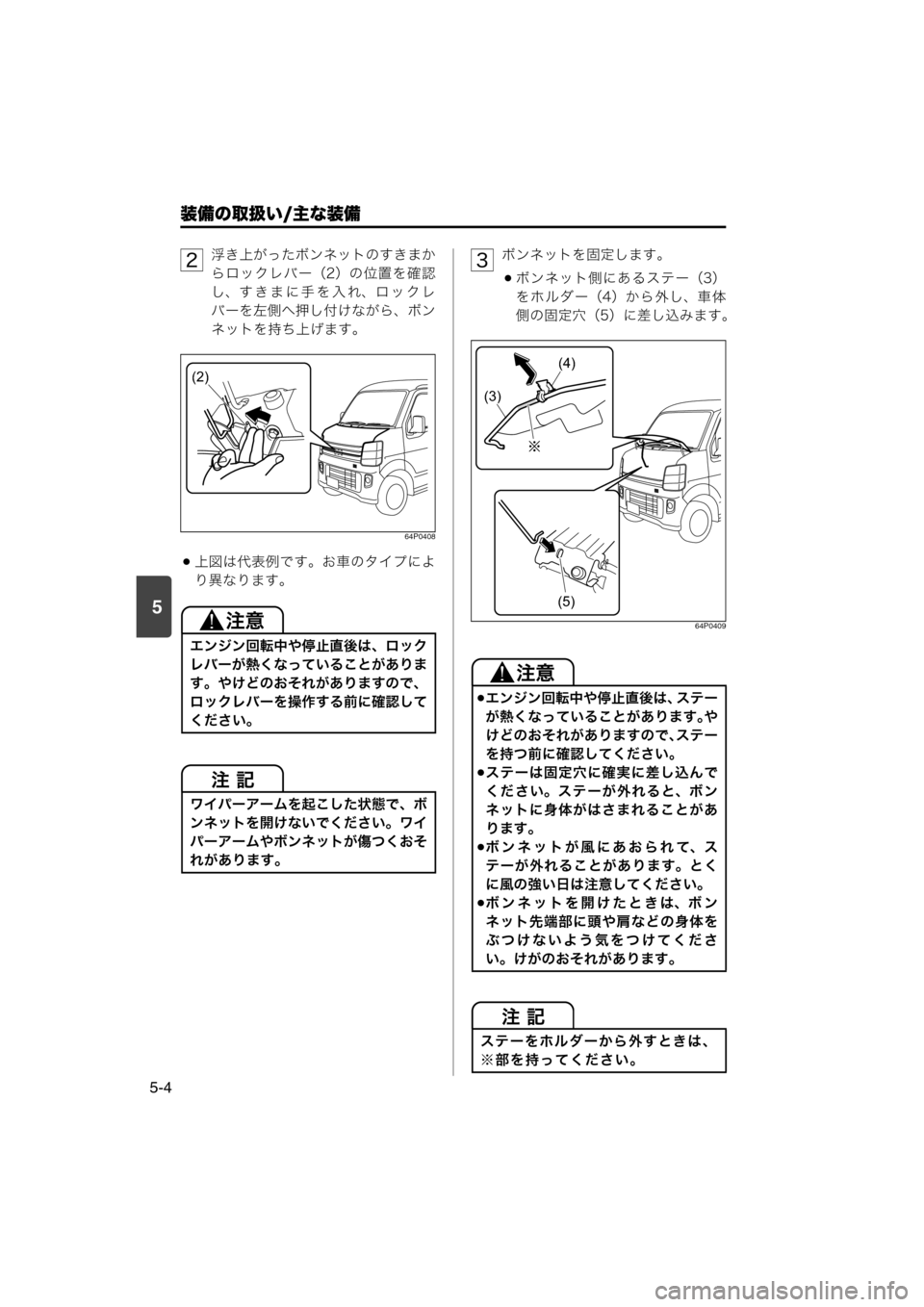

浮き上がったボンネットのすきまか
らロックレバー（2）の位置を確認
し、すきまに手を入れ、ロックレ
バーを左側へ押し付けながら、ボン
ネットを持ち上げます。
64P0408
上図は代表例です。お車のタイプによ
り異なります。
ボンネットを固定します。
ボンネット側にあるステー（3）
をホルダー（4）から外し、車体
側の固定穴（5）に差し込みます。
64P0409
エンジン回転中や停止直後は、ロック
レバーが熱くなっていることがありま
す。やけどのおそれがありますので、
ロックレバーを操作する前に確認して
ください。
ワイパーアームを起こした状態で、ボ
ンネットを開けないでください。ワイ
パーアームやボンネットが傷つくおそ
れがあります。
2
(2)
エンジン回転中や停止直後は、ステー
が熱くなっていることがあります。や
けどのおそれがありますので、ステー
を持つ前に確認してください。
ステーは固定穴に確実に差し込んで
ください。ステーが外れると、ボン
ネットに身体がはさまれることがあ
ります。
ボンネットが風にあおられて、ス
テーが外れることがあります。とく
に風の強い日は注意してください。
ボンネットを開けたときは、ボン
ネット先端部に頭や肩などの身体を
ぶつけないよう気をつけてくださ
い。けがのおそれがあります。
ステーをホルダーから外すときは、
※部を持ってください。
3
(5)
(4)
(3)
000-取扱説明書.book 4 ページ ２０１７年３月３１日　金曜日　午後３時９分

装備の取扱い/主な装備
5-5
5
閉めかた
ボンネットを片手でささえながら、
ステーを外してもとのホルダーに固
定します。
ボンネットを閉めます。
ボンネットを20 cmぐらいの高さ
までゆっくりと下げて、手を離し
ます。
64P50040
前席シートを持ち上げると、エンジン
ルーム内の点検ができます。
■ 開けかた
スライドレバー（1）を引き上げ
て、シートを後方へいっぱいまでス
ライドさせます。
リクライニングレバー（2）を引き
上げて、背もたれを前方へ倒します。
→　3-45ページ
（背もたれの角度調節）
64P50340
ボンネットを閉めるときは、手など
をはさまないように気をつけてくだ
さ い。ま た、強 く 押 さ え る と、ボ ン
ネットがへこむおそれがあります。
ボンネットが完全に閉まっているか
確認してください。完全に閉まって
いないと、走行中に開くおそれがあ
ります。
1
2お子さまにはシートを開閉させない
でください。シートは重いため、けが
のおそれがあります。また、エンジン
ルーム内は高温になるため、やけど
のおそれがあります。
シートを開けているときは、お子さ
まを近づけないでください。
点検や清掃に使用した工具や布など
は、エンジンルーム内に置き忘れな
いでください。故障の原因となった
り、エンジンルーム内は高温になる
ため車両火災につながったりするお
それがあります。
エンジンルーム
1
2
(1)
(2)
000-取扱説明書.book 5 ページ ２０１７年３月３１日　金曜日　午後３時９分

装備の取扱い/主な装備
5-6
5
シート前側下部のカーペット（3）を
めくり上げます。
ロックレバー（4）を引き起こして、
ロックリング（5）をつめ（6）から
外します。
64P0261
64P0262
シート前側を持ち上げます。
64P0263
■ 閉めかた
「開けかた」と逆の手順で行ないます。
シートを固定するときは、ロックレ
バーの 側を押します。
シート固定後は、シートをゆすって、
確実に固定されているか確認してくだ
さい。
3
4
(3)
(5)
(4)
PT^
(6)
(5)
R$^
5
シートを持ち上げるときは、シート全
体が急に後方へ倒れることがありま
す。手などを添えて操作してください。
シートをもどすときは、手などをはさ
まないように気をつけてください。
PUSH
000-取扱説明書.book 6 ページ ２０１７年３月３１日　金曜日　午後３時９分

装備の取扱い/主な装備
5-7
5
日差しがまぶしいときに使用します。横
からの日差しがまぶしいときは、フック
から外して横にまわします。
チケットホルダー
サンバイザーの裏側にあります。有料道
路の通行券などがはさめます。
85K2205
72M2058
バニティミラー
ミラーカバーを開けた場所にあります。
70K178
(1) フック
(2) ミラーカバー
(3) チケットホルダー
サンバイザー
助手席側はタイプ別装備
Aタイプ
(1)
(3)
Bタイプ
(1)
(2)
(3)
炎天下で駐車するときは、チケットホ
ルダーなどにプラスチック素材のカー
ドを放置しないでください。車内が高
温になるため、カードの変形やひび割
れを起こすおそれがあります。
→　2-22 ページ（ライターやメガネ
などを放置しない）
(4) バニティミラー
走行中はバニティミラーを使用しな
いでください。前方不注意で思わぬ
事故につながるおそれがあります。
バニティミラーを使用するときは、
SRS エアバッグの収納場所に近づい
たり、寄りかかったりしないでくだ
さい。SRS エアバッグが作動したと
き、強い衝撃を受けるおそれがあり
ます。
タイプ別装備
(4)
000-取扱説明書.book 7 ページ ２０１７年３月３１日　金曜日　午後３時９分

装備の取扱い/主な装備
5-8
5
70K094
82K15964L50180
64P0264
室内灯
(1) DOOR位置
前席室内灯（Aタイプ）
後席室内灯（タイプ別装備）
(1)
前席室内灯（Bタイプ）
ÄÏÏÒ ÏÆÆÏÎ
荷室室内灯（タイプ別装備）
エンジン停止中に長時間点灯させないでください。鉛バッテリーあがりの原因とな
ります。
000-取扱説明書.book 8 ページ ２０１７年３月３１日　金曜日　午後３時９分
