MAZDA MODEL SCRUM VAN / WAGON 2018 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

7
万一のとき/ヒューズ切れ
7-15
1 か月に一度は連続して 30 分以上走行
して充電する必要があります。
エンジンを停止したままライトをつけ
たり、長時間ナビゲーションやオー
ディオなどを使用したりしないように
しましょう。
渋滞などで長時間アイドリングを続け
ている場合は、電装品の使用を極力避
けてください。
→　2-3ページ
（バッテリーの液面を点検する）
電気装置が作動しないときや、電球が切
れていないのにランプが点灯しないとき
は、ヒューズ切れが考えられます。
ヒューズは、次の場所にあります。
・エンジンルーム内（運転席シートの
下）
・ボンネット内
・助手席足元（インパネ内）
・バッテリールーム内
装備仕様の違いにより、所定の位置に
ヒューズがない場合があります。ま
た、装備がなくてもヒューズだけがあ
る場合があります。
バッテリー液は希硫酸です。目や皮
膚につくと、失明などの重大な傷害
を受けるおそれがあります。万一、
付着したときは、すぐに多量のきれ
いな水で洗浄し、医師の診察を受け
てください。
ブースターケーブルは確実に接続し
てください。エンジン始動時の振動
などでブースターケーブルが外れる
と、バッテリー正常車のドライブベ
ルトや冷却ファンに巻き込まれるお
それがあります。
ショート防止のため、ブースターケー
ブルの 端子は、バッテリーの 端
子以外の部分（ 端子、ボデー、ブ
ラケットなど）と接触させないでく
ださい。

は押しがけができません。
も安全のため、押しが
けをしないでください。オートマチック車オートギヤシフト車
マニュアル車
バッテリーあがりを
防ぐためには
ヒューズ切れ
ヒューズが切れたときは
000-取扱説明書.book 15 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/ヒューズ切れ
7-16
エンジンルーム内のヒューズ
運転席シートを引き上げた場所にありま
す。
→　5-5ページ（エンジンルーム）
64P0318
■ リレーボックス内のヒューズ
ヒューズの表は、ボックスのふたの裏側
にあります。
64P0319
次の表は、各ヒューズが受け持つ主な
装備を表しています。 (1) リレーボックスNo.1
(1)
リレーボックスNo.1
1
11 12 13 14 15
2 3 45678 910
16 17 18 19 20 21 22 23
位置 表示 容量 接続先名称
1RDTR30Aラジエーター
ファン
2― ― ―
3 BTRY2 30A バッテリー
4H/L R15Aヘッドライト
（右）
5ABS SOL25A
ABSソレノイド
6H/L L15Aヘッドライト
（左）
7 DOOR RR 20A
パワースライド
ドア（右）
8 B/U 30A バックアップ
9P/S40Aパワー
ステアリング
10 IGN 30Aエンジン
スイッチ
11 BTRY 40A バッテリー
12
注）DOOR RL20Aパワースライド
ドア（左）
13 T/M 15Aトランス
ミッション
14 4WD 15A 4WD
15 CPRSR 10A
エアコン
コンプレッサー
16 IGN2 40Aエンジン
スイッチ
17 ST 30A スターター
18 FI 15A 燃料噴射装置
19 RR HTR 10A リヤヒーター
000-取扱説明書.book 16 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/ヒューズ切れ
7-17
注）RR DOOR ヒューズの接続先の 1 つ
に、オートステップ装備があります。
→　7-20 ページ（オートステップ
用ヒューズが切れたとき）
ボンネット内のヒューズ
64P0321
■ リレーボックス内のヒューズ
ヒューズの表は、ボックスのふたの裏側
にあります。
64P0320
次の表は、各ヒューズが受け持つ主な
装備を示しています。 20 STOP 10A 制動灯
21 FR BLW 25Aフロント
ブロアー
22 BTRY3 30A バッテリー
23 ABS MOT 40A ABSモーター
(2) リレーボックスNo.2位置 表示 容量 接続先名称
タイプ別装備
(2)
qÚ œÉ Á€
ÚV0{
24 H/L LO L 15Aヘッドライト
下向き（左）
25 H/L LO R 15Aヘッドライト
下向き（右）
26 FR FOG 15Aフロント
フォグランプ
リレーボックスNo.2
24
25
26
000-取扱説明書.book 17 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/ヒューズ切れ
7-18
助手席足元のヒューズ
グローブボックスを外した場所にありま
す。
グローブボックスの取り外しかたにつ
いては、5-37 ページの「エアフィル
ターの取り外し」をお読みください。
64P0322
ヒューズの表は、外したグローブボック
スの裏側にあります。
64P0323
次の表は、各ヒューズが受け持つ主な
装備を表しています。 (3) 助手席足元のヒューズ
(3)
114
15
16
17
18
19
20
21
22
23
USE THE DESIGNATED FUSES ONLY
2
3
4
5
6
7
8
9
1013 11
12
位置 表示 容量 接続先名称
1IG
COIL15A
イグニッション
コイル
2 MTR 10A メーター
3 BACK 10A 後退灯
4 ABS／ESP 10AABS／
DSC&TCS
5 A／B 10A エアバッグ
6IG1 SIG10A
P/Sコントローラー/
BCM/そのほか
7ST
SIG7.5A スターター
8IG2
SIG7.5Aシート
ヒーター
9 WIP 10A ワイパー
10 FR WIP 20Aフロント
ワイパー
11 ACC 2 15A アクセサリー
12 ACC 15Aアクセサリー
ソケット
13 P/W 30Aパワー
ウインドー
14注1）
DOME7.5A 室内灯
15 RADIO 15A ラジオ
16 T/M2 7.5Aトランス
ミッション
17 BCM 10A BCM
18 STL 15A電動ハンドル
ロック
19 TAIL 10A 尾灯
000-取扱説明書.book 18 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/ヒューズ切れ
7-19
注1）DOME ヒューズの接続先の 1 つに、
オートステップ装備があります。
→　7-20 ページ（オートステップ
用ヒューズが切れたとき）
注2）P/W T のヒューズを外したり交換し
たりしたときは、はさみ込み防止機
構の初期設定を行なってください。
→　3-37ページ
（初期設定のしかた）
バッテリールーム内のヒューズ
バッテリーの 端子（1）に、メ イ ン
ヒューズ（2）（80 Aのヒューズ1個）が
あります。
バッテリープレートの外しかたは、7-
13ページをお読みください。
64P0324
上図は代表例です。お車のタイプによ
り異なります。ヒューズの点検・交換には、ヒューズ抜
き（低背ヒューズ用、市販品）および交
換用ヒューズ（別売り）が必要となりま
す。点検・交換の際は、マツダ販売店に
ご相談ください。
点検・交換のしかた
エンジンスイッチを (OFF)
にします。
故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き（市販品）をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。
切れているときは、同じ容量の
ヒューズと交換します。
交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。マツダ販売店で点検を受
けてください。
82K208
20注2）
P／W T20Aパワーウインドー
タイマー機能
21HORN
HAZ15Aホーン
非常点滅表示灯
22 D／L 20A ドアロック
23RR
DEF25Aリヤ
デフォッガー 位置 表示 容量 接続先名称
(1)
(2)
(1) 正常なヒューズの例
(2) 切れたヒューズの例
ヒューズの点検と交換
1

7
万一のとき/電球切れ
7-20
オートステップ用ヒューズが
切れたとき
オートステップが作動しないときや、
メーター内のオートステップ警告灯が点
灯したままのときは、オートステップ用
ヒューズが切れていることが考えられま
す。
→　3-105ページ
（オートステップ警告灯）
→　7-16ページ
（エンジンルーム内のヒューズ）
→　7-18ページ
（助手席足元のヒューズ）ライトやランプ、方向指示器／非常点滅
表示灯などを点灯または点滅させて、電
球切れがないか点検してください。
ヘッドライトなどのレンズ内
面のくもり
レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、マツダ販売店で点検を受けてくださ
い。 ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。
オートステップが張り出した状態で
オートステップ用ヒューズが切れたと
きは、走行を開始してもオートステッ
プは自動的に格納されません。張り出
したオートステップが人やものに当た
るおそれがありますので、ステッププ
レートを取り外してください。
→　7-33 ページ（オートステップが
格納されないときは）
オートステップはタイプ別装備
鉛バッテリーやオートステップ用
ヒューズの交換などをすると、1 回目
の助手席側スライドドアの開閉時に
オートステップは作動しません。
その場合、一度ドアを閉めて再度ドア
を開けると、オートステップが作動す
るようになります。
制動灯はほかの人に見てもらうか、
壁などを利用して点検してください。
メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器／非常点滅表示灯の電球切れ
が考えられます。
電球切れ
電球の点検
000-取扱説明書.book 20 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/電球切れ
7-21
電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ（8-4ページ）をご覧ください。
電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。マツダ販売店で点検を受
けてください。
ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。（窓ガラスがくもるのと同じ現
象）
高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、マツダ販売
店にご相談ください。
ディスチャージ仕様車の下向きヘッ
ドライト（ディスチャージ電球）お
よび上向きヘッドライト（ハロゲン
電球）
電球を交換するときは
電球を交換するときは、次のことをお
守りください。
安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。
エンジンを止め、各ランプを消灯さ
せ、エンジンや排気管、電球などが
十分に冷えてから行なってくださ
い。やけどのおそれがあります。
ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。
車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。
68H70550
ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れのおそれがあります。
000-取扱説明書.book 21 ページ ２０１７年３月３１日　金曜日　午後３時９分

7
万一のとき/電球切れ
7-22
ハロゲンヘッドライト
ボンネットを開けます。
→　5-3ページ（ボンネット）
カプラー（1）は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴムカバー（2）は、引いて外しま
す。
64P70290
止め金（3）を図の矢印のように、
押しながら中央に寄せて固定フック
（4）から外します。
64P7030064P70310
交換後は、外したときと逆の手順で
もとにもどします。
ゴ ム カ バ ー は、「TOP」と い う
表示があるツマミを上にして、
しっかりとはめ込みます。
1
2
(2)
(1)
3
(4)
(3)

7
万一のとき/電球切れ
7-23
フォグランプ
交換作業のスペースを確保します。
エンジンをかけ、交換する電球の
側と同じ側にハンドルをいっぱい
にまわします。
エンジンを停止します。
フェンダー内のカバーを一部外しま
す。
フェンダー内のカバーにあるク
リップ 2 個（1）は、マイナスド
ライバー（市販品）でこじって外
します。
64P70140
フェンダー内のカバー（2）をめ
くって内側から交換します。
64P70150
カ プ ラ ー（3）は、つ めを押しな
がら外します。
カプラーを外したあとに電球（ソ
ケット一体式）（4）を、反 時 計
方向にまわして外します。
64P70160
交換後は、外したときと逆の手順で
もとにもどします。
フェンダー内のカバーは、バン
パーの内側に入れます。
非分解式ランプ
次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、マツダ
販売店にご相談ください。
乗用車の制動灯／尾灯
方向指示器／非常点滅表示灯
（ドアミラー）
ハイマウントストップランプ
タイプ別装備
1
2
3
(1)
4
(2)
(4)
(3)
5
000-取扱説明書.book 23 ページ ２０１７年３月３１日　金曜日　午後３時９分

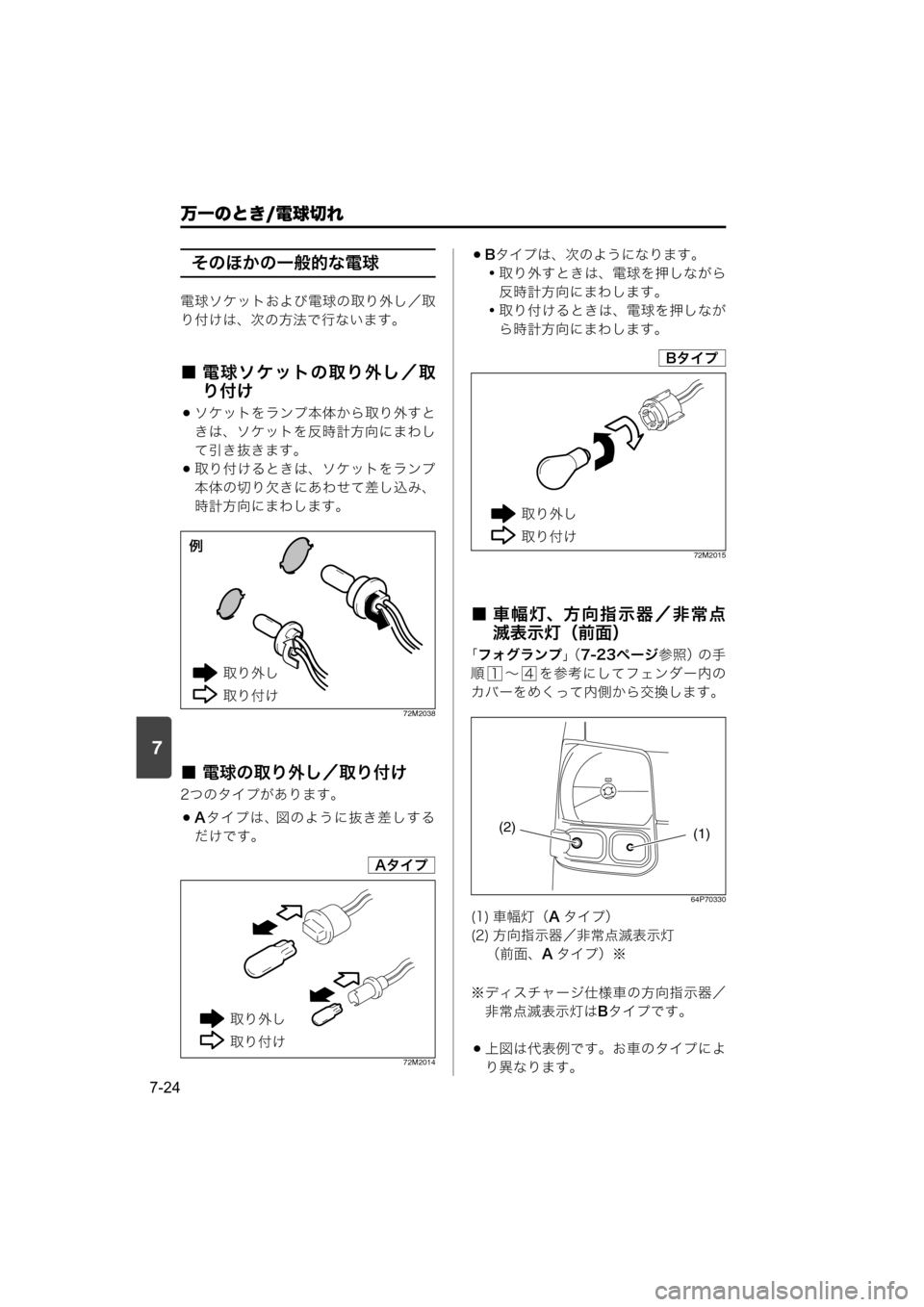

7
万一のとき/電球切れ
7-24
そのほかの一般的な電球
電球ソケットおよび電球の取り外し／取
り付けは、次の方法で行ないます。
■ 電球ソケットの取り外し／取
り付け
ソケットをランプ本体から取り外すと
きは、ソケットを反時計方向にまわし
て引き抜きます。
取り付けるときは、ソケットをランプ
本体の切り欠きにあわせて差し込み、
時計方向にまわします。
72M2038
■ 電球の取り外し／取り付け
2つのタイプがあります。
Aタイプは、図のように抜き差しする
だけです。
72M2014
Bタイプは、次のようになります。
・取り外すときは、電球を押しながら
反時計方向にまわします。
・取り付けるときは、電球を押しなが
ら時計方向にまわします。
72M2015
■ 車幅灯、方向指示器／非常点
滅表示灯（前面）
「フォグランプ」（7-23ページ参照）の手
順 ～ を参考にしてフェンダー内の
カバーをめくって内側から交換します。
64P70330
※ディスチャージ仕様車の方向指示器／
非常点滅表示灯はBタイプです。
上図は代表例です。お車のタイプによ
り異なります。
X]ö*
X]G$
例
Aタイプ
取り外し
取り付け
(1) 車幅灯（Aタイプ）
(2) 方向指示器／非常点滅表示灯
（前面、Aタイプ）※
Bタイプ
X]ö*
X]G$
±´
(1) (2)
000-取扱説明書.book 24 ページ ２０１７年３月３１日　金曜日　午後３時９分
