MAZDA MODEL SCRUM VAN / WAGON 2018 取扱説明書 (スクラムバン／ワゴン) (in Japanese)

2
必読！ 安全なドライブのために
2-17
横風が強いときは
64P0017
トンネルの出口や橋の上、大型トラッ
クが通りすぎるときなどに、横風を受
けて車が横に流されることがありま
す。あわてずハンドルをしっかり握
り、徐々にスピードを落として進路を
立て直してください。
草の生い茂った場所は走行
しない
64P0018
滑りやすい路面ではゆっくり
走る
64P0019
草などが駆動系部品や排気管にから
まると、駆動装置が損傷したり、火
災につながったりするおそれがあり
ます。
濡れた路面や凍結路、積雪路などで
は、急発進、急加速、急ブレーキ、急
ハンドル、急激なエンジンブレーキ
など「急」のつく運転はしないでく
ださい。スリップ事故につながるお
それがあります。
滑りやすい路面では、2 速発進モー
ドを使用することでスムーズに発進
することができます。（オートギヤ
シフト車)
深い雪道、砂地や砂利道など駆動力
を必要とする場合は 2 速発進モード
を解除してください。（オートギヤ
シフト車）
　　　急発進
　　　急加速
　　　急ブレーキ
　　　急ハンドル
急激なエンジンブレーキ
000-取扱説明書.book 17 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために
2-18
水たまりを高速で通り抜けない
64P0020
水たまりを走行したあとや洗
車後はブレーキの効きを確認
64P0021
周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキ
の効きを確かめてください。
ブレーキの効きが悪いときは、効き
が回復するまで低速で繰り返しブ
レーキペダルを軽く踏み、ブレーキ
装置のしめりを乾かしてください。
冠水した場所は走行しない
64P0022
万一、冠水した場所を走行したとき
は、ブレーキの効きを確かめながら安
全な場所に停車し、マツダ販売店にご
連絡ください。また、次の項目などに
ついて点検を受けてください。
ブレーキの効き具合
エンジン、トランスミッション、デ
ファレンシャルなどのオイル量およ
び質の変化（オイルが白濁している
場合は、水が混入していますのでオ
イル交換が必要です）
ベアリング、ジョイント部などの潤
滑不良
水たまりや濡れた路面を高速で走行
すると、タイヤと路面の間に水の膜
ができ、タイヤが浮いた状態になる
ことがあります。これをハイドロプ
レーニング現象といい、ハンドルや
ブレーキがまったく効かなくなって
思わぬ事故につながるおそれがあり
ます。
冠水した場所や、深い水たまりを走
行しないでください。エンスト、電
装品のショート、エンジン破損など
の原因になります。
000-取扱説明書.book 18 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

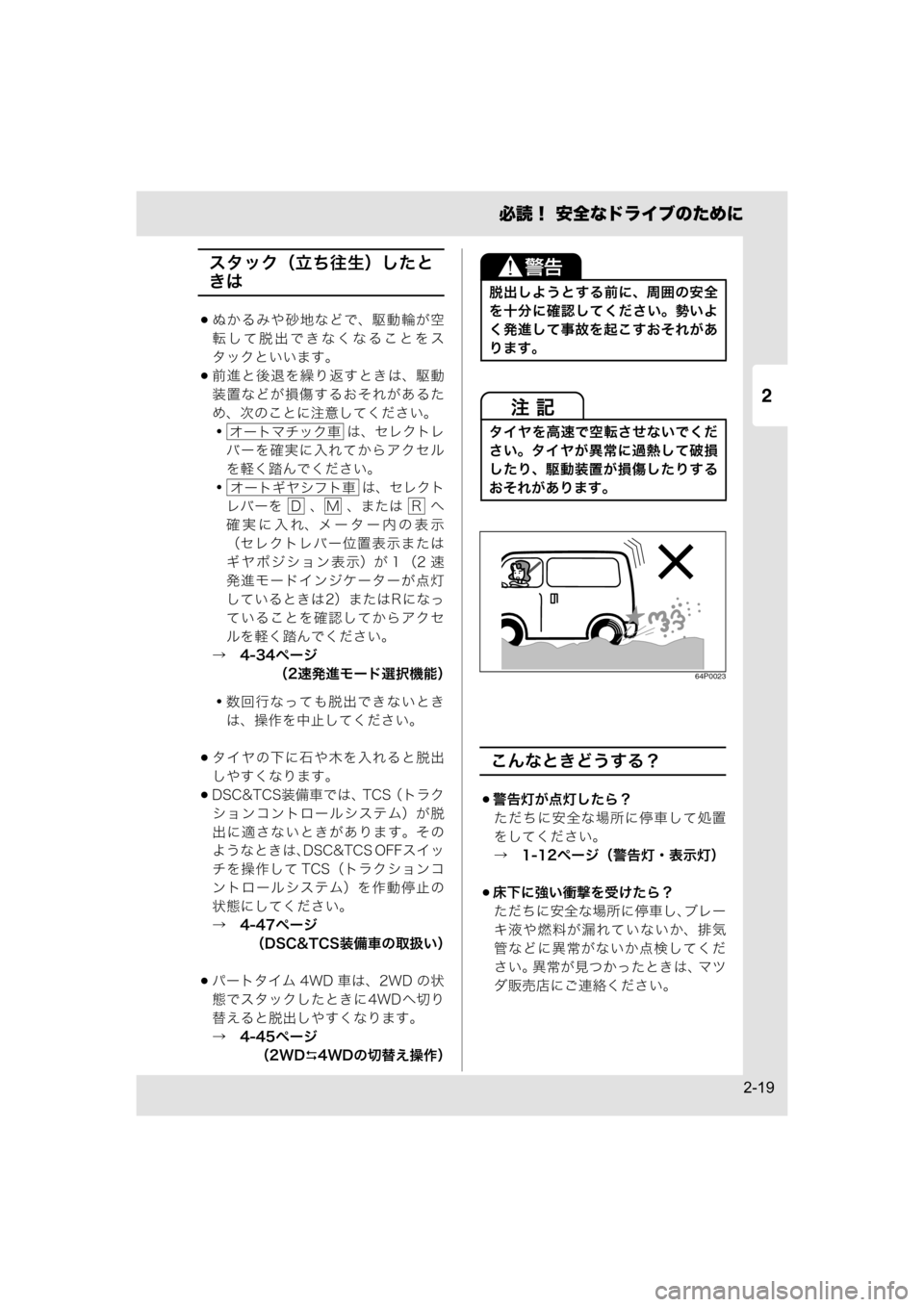

2-19
スタック（立ち往生）したと
きは
ぬかるみや砂地などで、駆動輪が空
転して脱出できなくなることをス
タックといいます。
前進と後退を繰り返すときは、駆動
装置などが損傷するおそれがあるた
め、次のことに注意してください。
・は、セレクトレ
バーを確実に入れてからアクセル
を軽く踏んでください。
・は、セレクト
レバーを 、 、または へ
確実に入れ、メーター内の表示
（セレクトレバー位置表示または
ギヤポジション表示）が１（2 速
発進モードインジケーターが点灯
しているときは2）またはR になっ
ていることを確認してからアクセ
ルを軽く踏んでください。
→　4-34ページ
（2速発進モード選択機能）
・数回行なっても脱出できないとき
は、操作を中止してください。
タイヤの下に石や木を入れると脱出
しやすくなります。
DSC&TCS装備車では、TCS（トラク
ションコントロールシステム）が脱
出に適さないときがあります。その
ようなときは、DSC&TCS
OFFスイッ
チを操作して TCS（トラクションコ
ントロールシステム）を作動停止の
状態にしてください。
→　4-47ページ
（DSC&TCS装備車の取扱い）
パートタイム 4WD 車は、2WD の状
態でスタックしたときに4WD へ切り
替えると脱出しやすくなります。
→　4-45ページ
（2WD4WDの切替え操作）
64P0023
こんなときどうする？
警告灯が点灯したら？
ただちに安全な場所に停車して処置
をしてください。
→　1-12ページ（警告灯・表示灯）
床下に強い衝撃を受けたら？
ただちに安全な場所に停車し、ブレー
キ液や燃料が漏れていないか、排気
管などに異常がないか点検してくだ
さい。異常が見つかったときは、マツ
ダ販売店にご連絡ください。
オートマチック車
オートギヤシフト車
DMR
脱出しようとする前に、周囲の安全
を十分に確認してください。勢いよ
く発進して事故を起こすおそれがあ
ります。
タイヤを高速で空転させないでくだ
さい。タイヤが異常に過熱して破損
したり、駆動装置が損傷したりする
おそれがあります。
000-取扱説明書.book 19 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

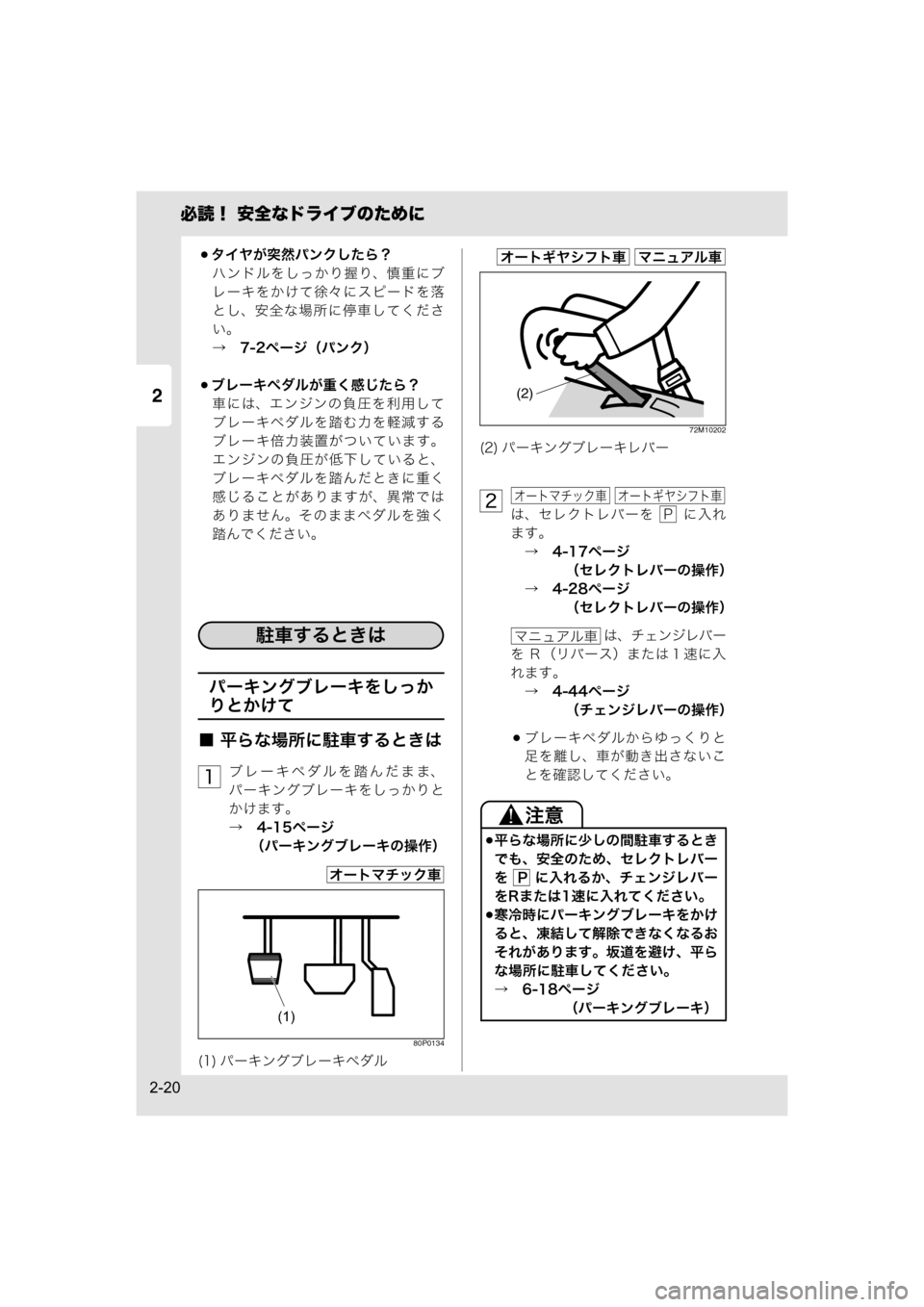

2-20
タイヤが突然パンクしたら？
ハンドルをしっかり握り、慎重にブ
レーキをかけて徐々にスピードを落
とし、安全な場所に停車してくださ
い。
→　7-2ページ（パンク）
ブレーキペダルが重く感じたら？
車には、エンジンの負圧を利用して
ブレーキペダルを踏む力を軽減する
ブレーキ倍力装置がついています。
エンジンの負圧が低下していると、
ブレーキペダルを踏んだときに重く
感じることがありますが、異常では
ありません。そのままペダルを強く
踏んでください。
パーキングブレーキをしっか
りとかけて
■ 平らな場所に駐車するときは
ブレーキペダルを踏んだまま、
パーキングブレーキをしっかりと
かけます。
→　4-15ページ
（パーキングブレーキの操作）
80P013472M10202

は、セレクトレバーを に入れ
ます。
→　4-17ページ
（セレクトレバーの操作）
→　4-28ページ
（セレクトレバーの操作）
は、チェンジレバー
を Ｒ（リバース）または１速に入
れます。
→　4-44ページ
（チェンジレバーの操作）
ブレーキペダルからゆっくりと
足を離し、車が動き出さないこ
とを確認してください。
(1) パーキングブレーキペダル
駐車するときは
1
オートマチック車
(1)
¨²© ›Âw½z ¶Âw¶šÂ
平らな場所に少しの間駐車するとき
でも、安全のため、セレクトレバー
を に入れるか、チェンジレバー
をRまたは1速に入れてください。
寒冷時にパーキングブレーキをかけ
ると、凍結して解除できなくなるお
それがあります。坂道を避け、平ら
な場所に駐車してください。
→　6-18ページ
（パーキングブレーキ）
マニュアル車オートギヤシフト車
(2)
2オートマチック車オートギヤシフト車
P
マニュアル車
M
000-取扱説明書.book 20 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

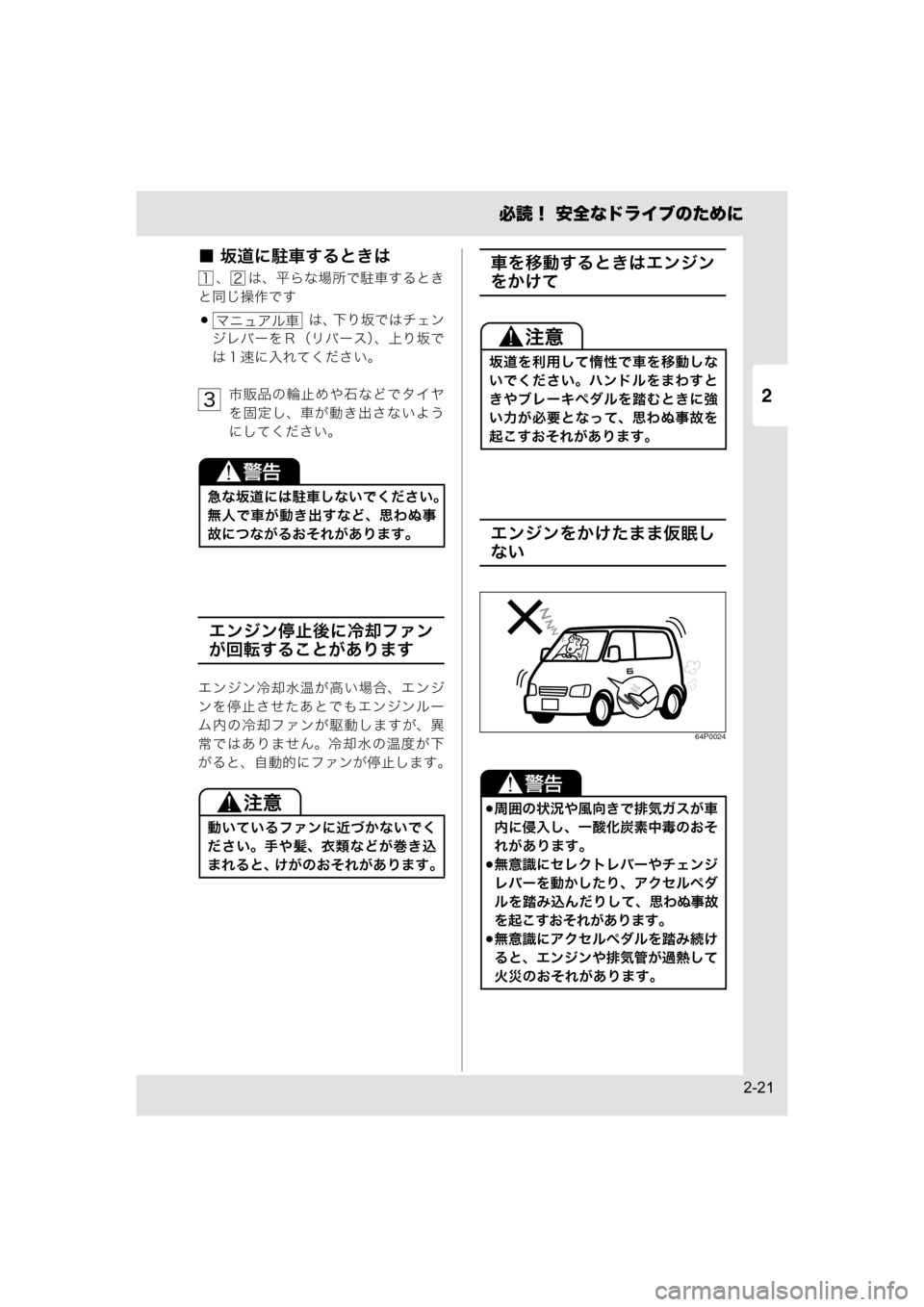

2-21
■ 坂道に駐車するときは
、 は、平らな場所で駐車するとき
と同じ操作です
 は、下り坂ではチェン
ジレバーをＲ（リバース）、上り坂で
は１速に入れてください。
市販品の輪止めや石などでタイヤ
を固定し、車が動き出さないよう
にしてください。
エンジン停止後に冷却ファン
が回転することがあります
エンジン冷却水温が高い場合、エンジ
ンを停止させたあとでもエンジンルー
ム内の冷却ファンが駆動しますが、異
常ではありません。冷却水の温度が下
がると、自動的にファンが停止します。
車を移動するときはエンジン
をかけて
エンジンをかけたまま仮眠し
ない
64P0024
急な坂道には駐車しないでください。
無人で車が動き出すなど、思わぬ事
故につながるおそれがあります。
動いているファンに近づかないでく
ださい。手や髪、衣類などが巻き込
まれると、けがのおそれがあります。
12
マニュアル車
3
j
e

2
必読！ 安全なドライブのために
2-22
燃えやすいものの近くに駐車
しない
64P0025
車から離れるときはエンジン
を止めてドアを施錠
64P0026
少しの間でも車から離れるときは、現
金や貴重品を車内に放置しないでくだ
さい。盗難のおそれがあります。
車内にパソコンや携帯電話な
どを放置しない
盗難にあったり、水分や湿気または温
度変化などにより故障したりするおそ
れがあります。
ライターやメガネなどを放置
しない
80J1004
枯れ草、紙くず、ベニヤ板などの可燃
物の近くに車を止めないでください。
排気管や排気ガスが高温になるため、
火災のおそれがあります。
エンジンをかけたまま車から離れな
いでください。火災や盗難など思わ
ぬ事故につながるおそれがあります。
炎天下で駐車するときは、車内にラ
イターやスプレー缶、プラスチック
製品（メガネやカード、CD ケース
など）や炭酸飲料缶を放置しないで
ください。車内が高温になるため、
ライターやスプレー缶の自然発火や
爆発による火災、メガネやカード、
CD ケースなどの変形やひび割れ、
炭酸飲料缶の破裂を起こすおそれが
あります。
操作部が露出しているライターやス
プレー缶をグローブボックスや小物
入れなどに入れたり、床やシートの
すきまに落としたままにしたりしな
いでください。荷物を押し込んだと
きやシートを動かしたときに、ガス
が噴出して火災につながるおそれが
あります。
000-取扱説明書.book 22 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

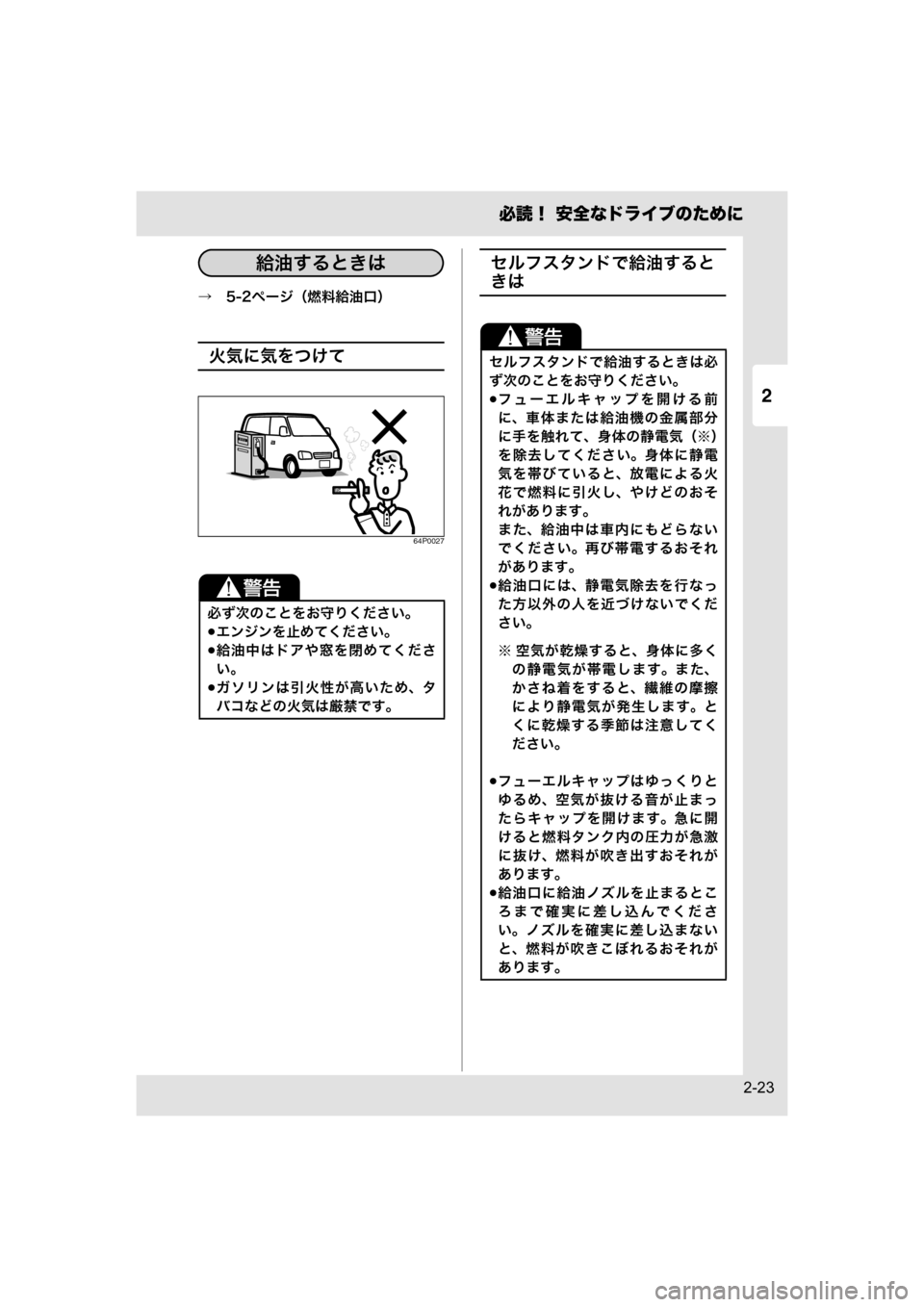

2-23
→　5-2ページ（燃料給油口）
火気に気をつけて
64P0027
セルフスタンドで給油すると
きは
必ず次のことをお守りください。
エンジンを止めてください。
給油中はドアや窓を閉めてくださ
い。
ガソリンは引火性が高いため、タ
バコなどの火気は厳禁です。
給油するときは
セルフスタンドで給油するときは必
ず次のことをお守りください。
フューエルキャップを開ける前
に、車体または給油機の金属部分
に手を触れて、身体の静電気（※）
を除去してください。身体に静電
気を帯びていると、放電による火
花で燃料に引火し、やけどのおそ
れがあります。
また、給油中は車内にもどらない
でください。再び帯電するおそれ
があります。
給油口には、静電気除去を行なっ
た方以外の人を近づけないでくだ
さい。
※ 空気が乾燥すると、身体に多く
の静電気が帯電します。また、
かさね着をすると、繊維の摩擦
により静電気が発生します。と
くに乾燥する季節は注意してく
ださい。
フューエルキャップはゆっくりと
ゆるめ、空気が抜ける音が止まっ
たらキャップを開けます。急に開
けると燃料タンク内の圧力が急激
に抜け、燃料が吹き出すおそれが
あります。
給油口に給油ノズルを止まるとこ
ろまで確実に差し込んでくださ
い。ノズルを確実に差し込まない
と、燃料が吹きこぼれるおそれが
あります。
000-取扱説明書.book 23 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

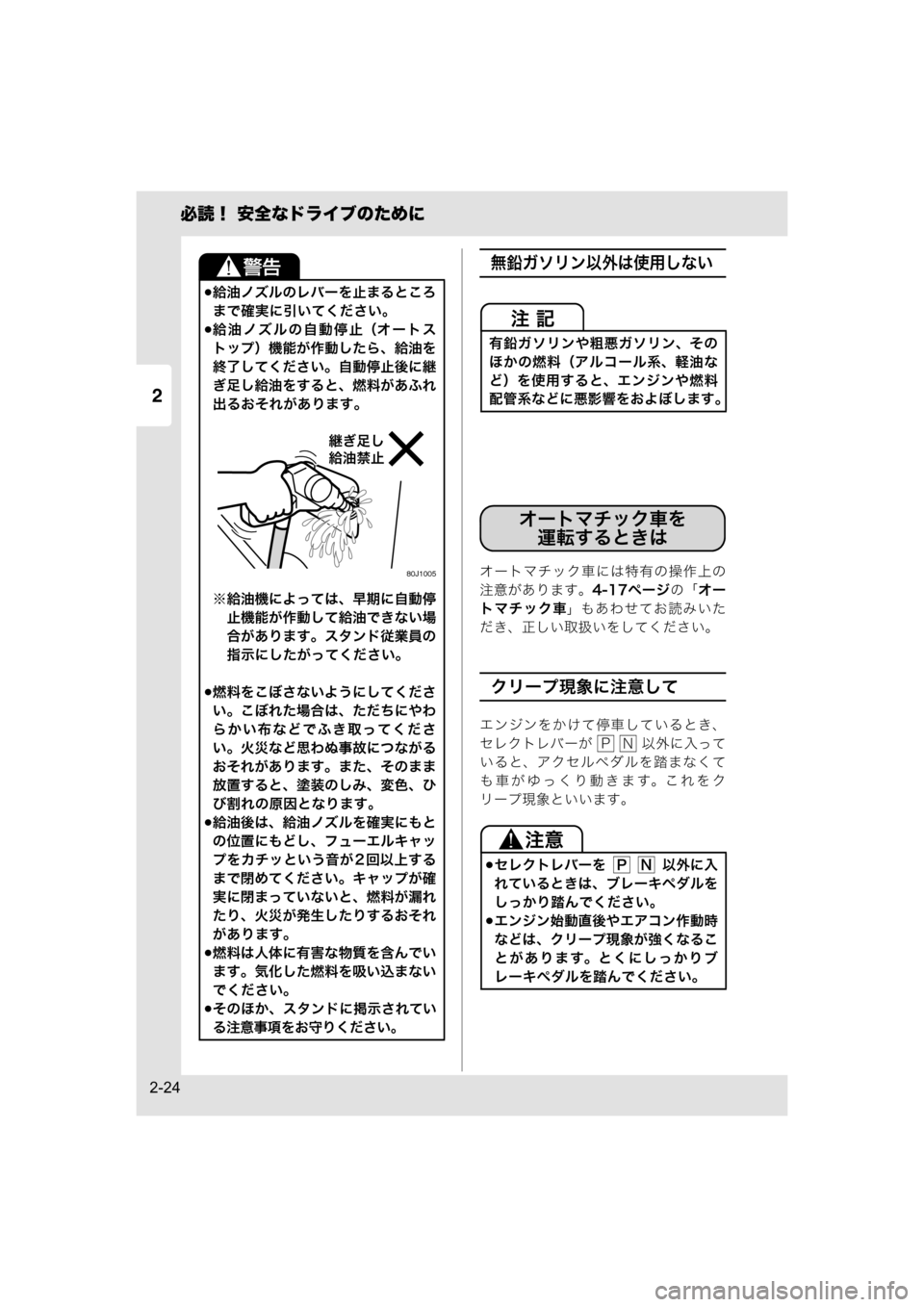

2-24
無鉛ガソリン以外は使用しない
オートマチック車には特有の操作上の
注意があります。4-17ページの「オー
トマチック車」もあわせてお読みいた
だき、正しい取扱いをしてください。
クリープ現象に注意して
エンジンをかけて停車しているとき、
セレクトレバーが 以外に入って
いると、アクセルペダルを踏まなくて
も車がゆっくり動きます。これをク
リープ現象といいます。
給油ノズルのレバーを止まるところ
まで確実に引いてください。
給油ノズルの自動停止（オートス
トップ）機能が作動したら、給油を
終了してください。自動停止後に継
ぎ足し給油をすると、燃料があふれ
出るおそれがあります。
80J1005
※給油機によっては、早期に自動停
止機能が作動して給油できない場
合があります。スタンド従業員の
指示にしたがってください。
燃料をこぼさないようにしてくださ
い。こぼれた場合は、ただちにやわ
らかい布などでふき取ってくださ
い。火災など思わぬ事故につながる
おそれがあります。また、そのまま
放置すると、塗装のしみ、変色、ひ
び割れの原因となります。
給油後は、給油ノズルを確実にもと
の位置にもどし、フューエルキャッ
プをカチッという音が 2 回以上する
まで閉めてください。キャップが確
実に閉まっていないと、燃料が漏れ
たり、火災が発生したりするおそれ
があります。
燃料は人体に有害な物質を含んでい
ます。気化した燃料を吸い込まない
でください。
そのほか、スタンドに掲示されてい
る注意事項をお守りください。
U!4*
Hã
¨
有鉛ガソリンや粗悪ガソリン、その
ほかの燃料（アルコール系、軽油な
ど）を使用すると、エンジンや燃料
配管系などに悪影響をおよぼします。
セレクトレバーを 以外に入
れているときは、ブレーキペダルを
しっかり踏んでください。
エンジン始動直後やエアコン作動時
などは、クリープ現象が強くなるこ
とがあります。とくにしっかりブ
レーキペダルを踏んでください。
オートマチック車を
運転するときは
PN
PN
000-取扱説明書.book 24 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

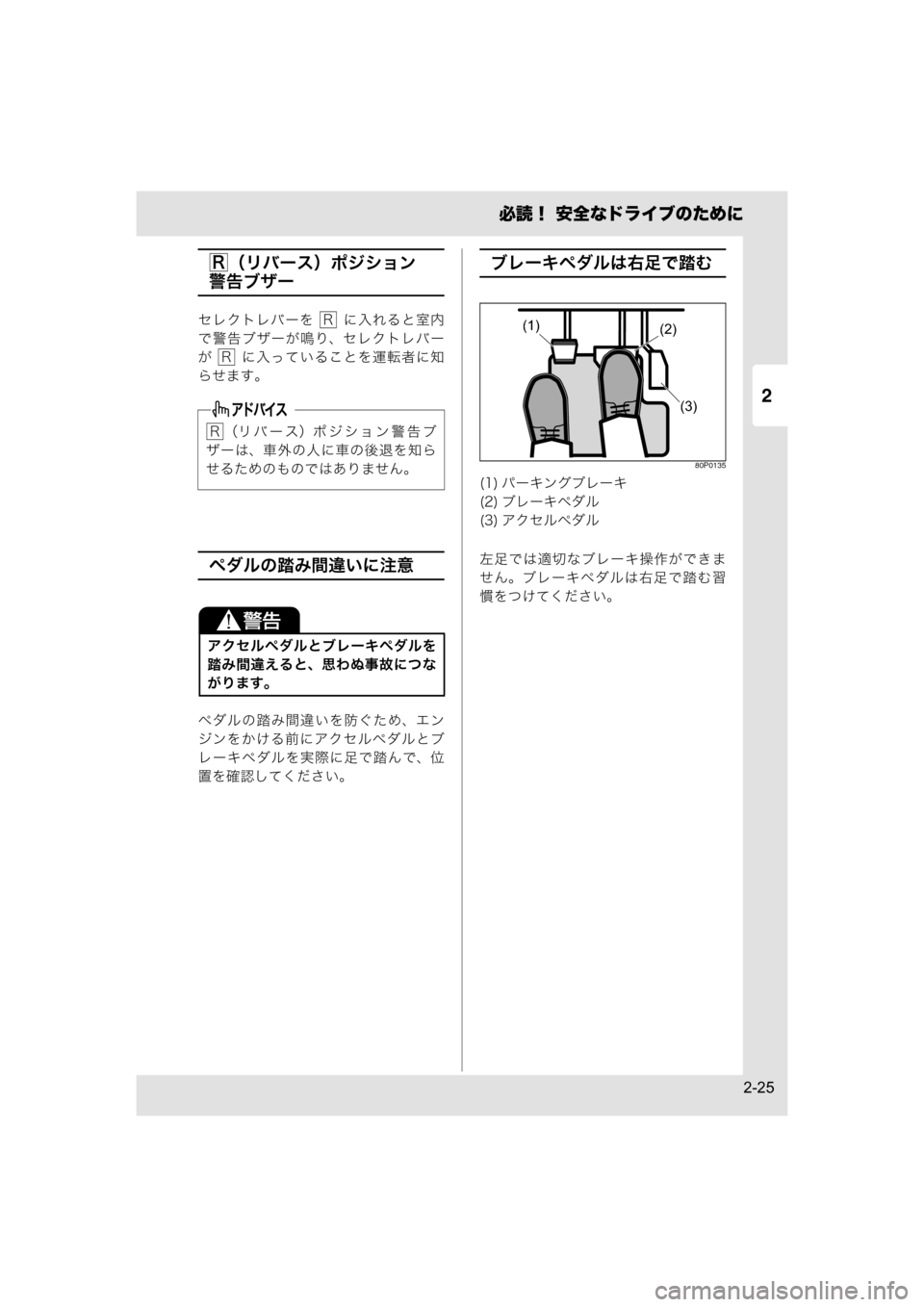

2-25
（リバース）ポジション
警告ブザー
セレクトレバーを に入れると室内
で警告ブザーが鳴り、セレクトレバー
が に入っていることを運転者に知
らせます。
ペダルの踏み間違いに注意
ペダルの踏み間違いを防ぐため、エン
ジンをかける前にアクセルペダルとブ
レーキペダルを実際に足で踏んで、位
置を確認してください。
ブレーキペダルは右足で踏む
80P0135
左足では適切なブレーキ操作ができま
せん。ブレーキペダルは右足で踏む習
慣をつけてください。 （リバース）ポジション警告ブ
ザーは、車外の人に車の後退を知ら
せるためのものではありません。
アクセルペダルとブレーキペダルを
踏み間違えると、思わぬ事故につな
がります。
R
R
R
R
(1) パーキングブレーキ
(2) ブレーキペダル
(3) アクセルペダル
(1)
(2)
(3)
000-取扱説明書.book 25 ページ ２０１７年３月３１日　金曜日　午後３時９分

2
必読！ 安全なドライブのために

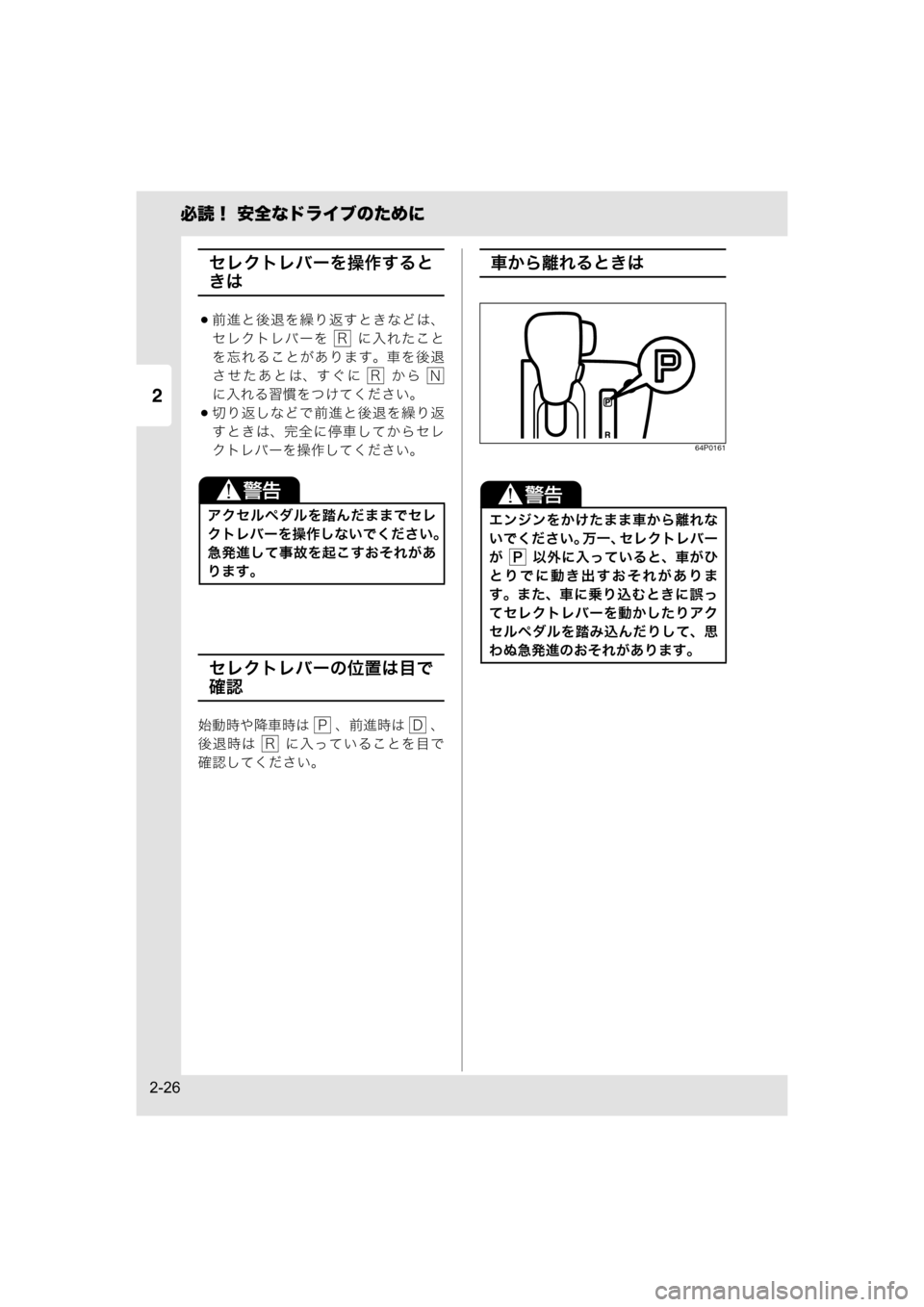

2-26
セレクトレバーを操作すると
きは
前進と後退を繰り返すときなどは、
セレクトレバーを に入れたこと
を忘れることがあります。車を後退
させたあとは、すぐに から
に入れる習慣をつけてください。
切り返しなどで前進と後退を繰り返
すときは、完全に停車してからセレ
クトレバーを操作してください。
セレクトレバーの位置は目で
確認
始動時や降車時は 、前進時は 、
後退時は に入っていることを目で
確認してください。
車から離れるときは
64P0161
アクセルペダルを踏んだままでセレ
クトレバーを操作しないでください。
急発進して事故を起こすおそれがあ
ります。
R
RN
PD
R
エンジンをかけたまま車から離れな
いでください。万一、セレクトレバー
が 以外に入っていると、車がひ
とりでに動き出すおそれがありま
す。また、車に乗り込むときに誤っ
てセレクトレバーを動かしたりアク
セルペダルを踏み込んだりして、思
わぬ急発進のおそれがあります。
P
000-取扱説明書.book 26 ページ ２０１７年３月３１日　金曜日　午後３時９分
