Начало движения и вождение автомобиля
4>39
4

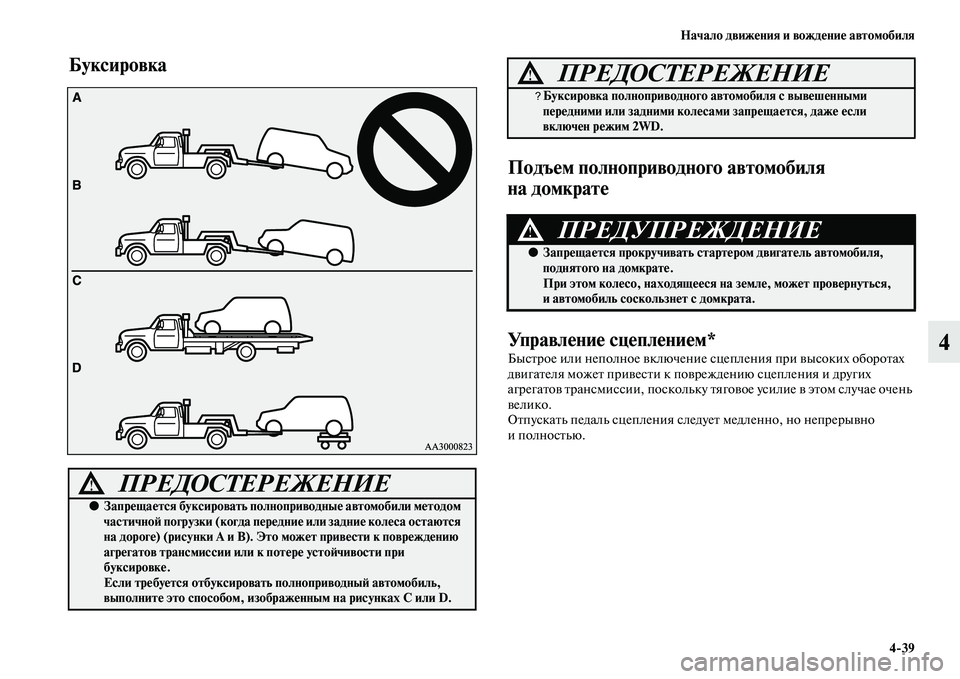

Буксировка
Подъем полноприводного автомобиля
на домкрате
Управление сцеплением*
Быстрое или неполное включение сцепления при высоких оборотах
двигателя может привести к повреждению сцепления и других
агрегатов трансмиссии, поскольку тяговое усилие в этом случае очень
велико.
Отпускать педаль сцепления следует медленно, но непрерывно
иполностью.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается буксировать полноприводные автомобили методом
частичной погрузки (когда передние или задние колеса остаются
на дороге) (рисунки А и В). Это может привести к повреждению
агрегатов трансмиссии или к потере устойчивости при
буксировке.
Если требуется отбуксировать полноприводный автомобиль,
выполните это способом, изображенным на рисунках С или D.
?Буксировка полноприводного автомобиля с вывешенными
передними или задними колесами запрещается, даже если
включен режим 2WD.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается прокручивать стартером двигатель автомобиля,
поднятого на домкрате.
При этом колесо, находящееся на земле, может провернуться,
и автомобиль соскользнет с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!

4>40 Начало движения и вождение автомобиля

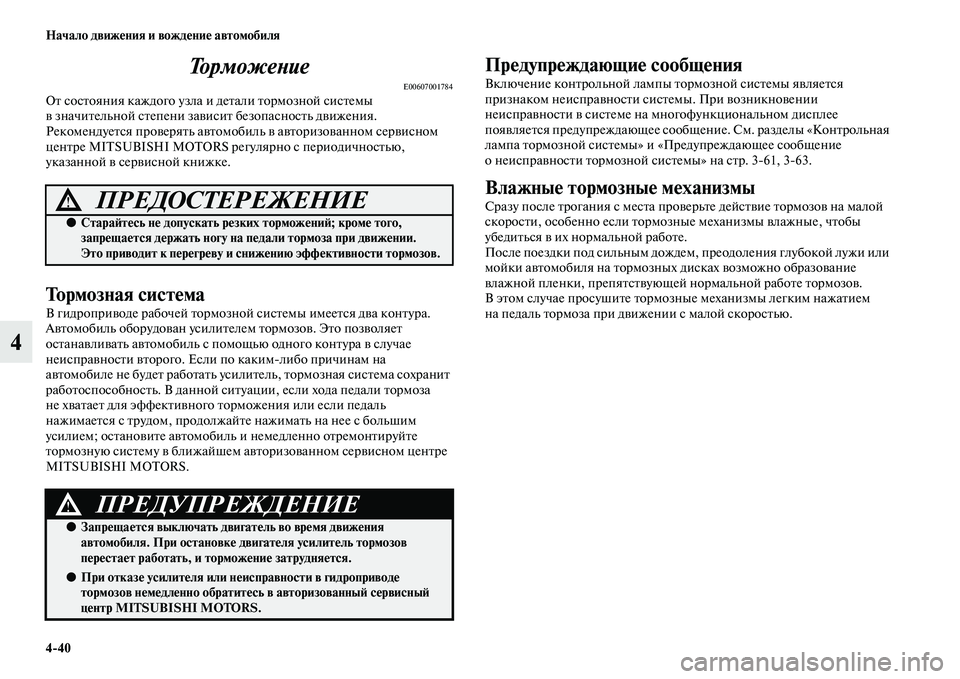

4То р м о ж е н и е
E00607001784От состояния каждого узла и детали тормозной системы
в значительной степени зависит безопасность движения.
Рекомендуется проверять автомобиль в авторизованном сервисном
центре MITSUBISHI MOTORS регулярно с периодичностью,
указанной в сервисной книжке.
Тормозная система
В гидроприводе рабочей тормозной системы имеется два контура.
Автомобиль оборудован усилителем тормозов. Это позволяет
останавливать автомобиль с помощью одного контура в случае
неисправности второго. Если по какимлибо причинам на
автомобиле не будет работать усилитель, тормозная система сохранит
работоспособность. В данной ситуации, если хода педали тормоза
не хватает для эффективного торможения или если педаль
нажимается с трудом, продолжайте нажимать на нее с большим
усилием; остановите автомобиль и немедленно отремонтируйте
тормозную систему в ближайшем авторизованном сервисном центре
MITSUBISHI MOTORS.
Предупреждающие сообщения
Включение контрольной лампы тормозной системы является
признаком неисправности системы. При возникновении
неисправности в системе на многофункциональном дисплее
появляется предупреждающее сообщение. См. разделы «Контрольная
лампа тормозной системы» и «Предупреждающее сообщение
о неисправности тормозной системы» на стр. 361, 363.
Влажные тормозные механизмы
Сразу после трогания с места проверьте действие тормозов на малой
скорости, особенно если тормозные механизмы влажные, чтобы
убедиться в их нормальной работе.
После поездки под сильным дождем, преодоления глубокой лужи или
мойки автомобиля на тормозных дисках возможно образование
влажной пленки, препятствующей нормальной работе тормозов.
В этом случае просушите тормозные механизмы легким нажатием
на педаль тормоза при движении с малой скоростью.ПРЕДОСТЕРЕЖЕНИЕ!
●Старайтесь не допускать резких торможений; кроме того,
запрещается держать ногу на педали тормоза при движении.
Это приводит к перегреву и снижению эффективности тормозов.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается выключать двигатель во время движения
автомобиля. При остановке двигателя усилитель тормозов
перестает работать, и торможение затрудняется.
●При отказе усилителя или неисправности в гидроприводе
тормозов немедленно обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4>41
4

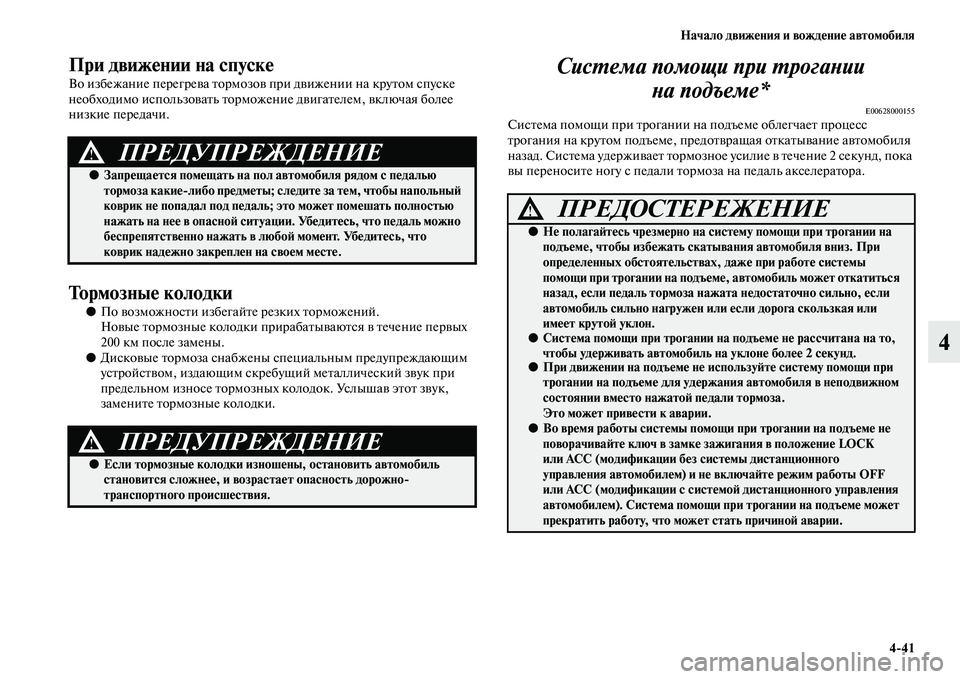

При движении на спуске
Во избежание перегрева тормозов при движении на крутом спуске
необходимо использовать торможение двигателем, включая более
низкие передачи.
Тормозные колодки
●По возможности избегайте резких торможений.
Новые тормозные колодки прирабатываются в течение первых
200 км после замены.
●Дисковые тормоза снабжены специальным предупреждающим
устройством, издающим скребущий металлический звук при
предельном износе тормозных колодок. Услышав этот звук,
замените тормозные колодки.
Система помощи при трогании
на подъеме*
E00628000155Система помощи при трогании на подъеме облегчает процесс
трогания на крутом подъеме, предотвращая откатывание автомобиля
назад. Система удерживает тормозное усилие в течение 2 секунд, пока
вы переносите ногу с педали тормоза на педаль акселератора.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается помещать на пол автомобиля рядом с педалью
тормоза какие>либо предметы; следите за тем, чтобы напольный
коврик не попадал под педаль; это может помешать полностью
нажать на нее в опасной ситуации. Убедитесь, что педаль можно
беспрепятственно нажать в любой момент. Убедитесь, что
коврик надежно закреплен на своем месте.
ПРЕДУПРЕЖДЕНИЕ!
●Если тормозные колодки изношены, остановить автомобиль
становится сложнее, и возрастает опасность дорожно>
транспортного происшествия.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не полагайтесь чрезмерно на систему помощи при трогании на
подъеме, чтобы избежать скатывания автомобиля вниз. При
определенных обстоятельствах, даже при работе системы
помощи при трогании на подъеме, автомобиль может откатиться
назад, если педаль тормоза нажата недостаточно сильно, если
автомобиль сильно нагружен или если дорога скользкая или
имеет крутой уклон.
●Система помощи при трогании на подъеме не рассчитана на то,
чтобы удерживать автомобиль на уклоне более 2 секунд.
●При движении на подъеме не используйте систему помощи при
трогании на подъеме для удержания автомобиля в неподвижном
состоянии вместо нажатой педали тормоза.
Это может привести к аварии.
●Во время работы системы помощи при трогании на подъеме не
поворачивайте ключ в замке зажигания в положение LOCK
или ACC (модификации без системы дистанционного
управления автомобилем) и не включайте режим работы OFF
или ACC (модификации с системой дистанционного управления
автомобилем). Система помощи при трогании на подъеме может
прекратить работу, что может стать причиной аварии.

4>42 Начало движения и вождение автомобиля
4

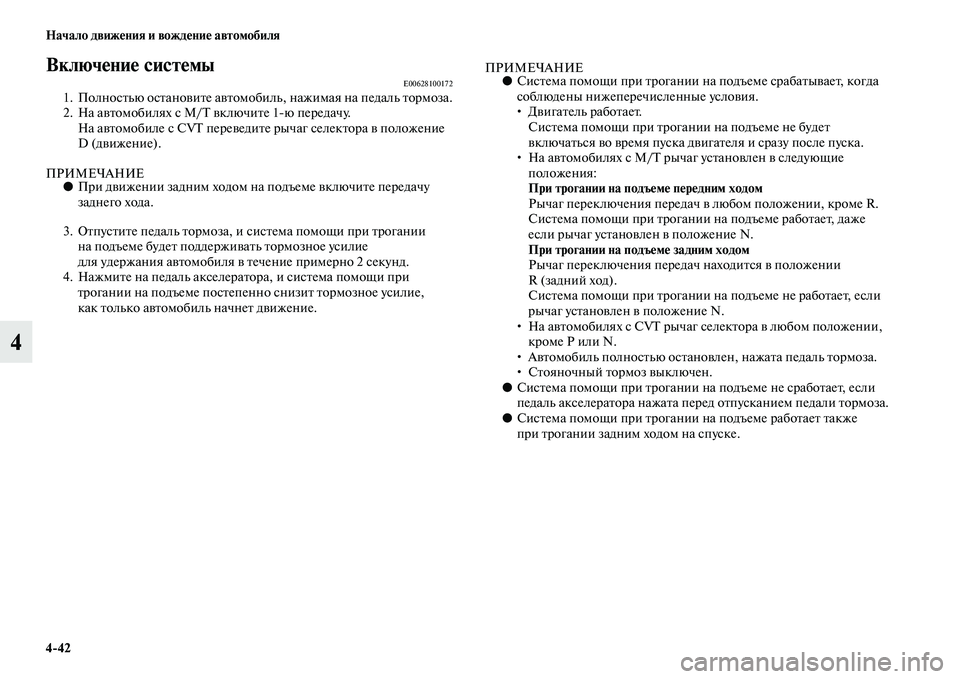

Включение системыE006281001721. Полностью остановите автомобиль, нажимая на педаль тормоза.
2. На автомобилях с М/Т включите 1ю передачу.
На автомобиле с CVT переведите рычаг селектора в положение
D (движение).
ПРИМЕЧАНИЕ●При движении задним ходом на подъеме включите передачу
заднего хода.
3. Отпустите педаль тормоза, и система помощи при трогании
на подъеме будет поддерживать тормозное усилие
для удержания автомобиля в течение примерно 2 секунд.
4. Нажмите на педаль акселератора, и система помощи при
трогании на подъеме постепенно снизит тормозное усилие,
как только автомобиль начнет движение.
ПРИМЕЧАНИЕ●Система помощи при трогании на подъеме срабатывает, когда
соблюдены нижеперечисленные условия.
• Двигатель работает.
Система помощи при трогании на подъеме не будет
включаться во время пуска двигателя и сразу после пуска.
• На автомобилях с М/Т рычаг установлен в следующие
положения:
При трогании на подъеме передним ходом
Рычаг переключения передач в любом положении, кроме R.
Система помощи при трогании на подъеме работает, даже
если рычаг установлен в положение N.
При трогании на подъеме задним ходом
Рычаг переключения передач находится в положении
R(задний ход).
Система помощи при трогании на подъеме не работает, если
рычаг установлен в положение N.
• На автомобилях с CVT рычаг селектора в любом положении,
кроме Р или N.
• Автомобиль полностью остановлен, нажата педаль тормоза.
• Стояночный тормоз выключен.
●Система помощи при трогании на подъеме не сработает, если
педаль акселератора нажата перед отпусканием педали тормоза.
●Система помощи при трогании на подъеме работает также
при трогании задним ходом на спуске.

Начало движения и вождение автомобиля
4>43
4

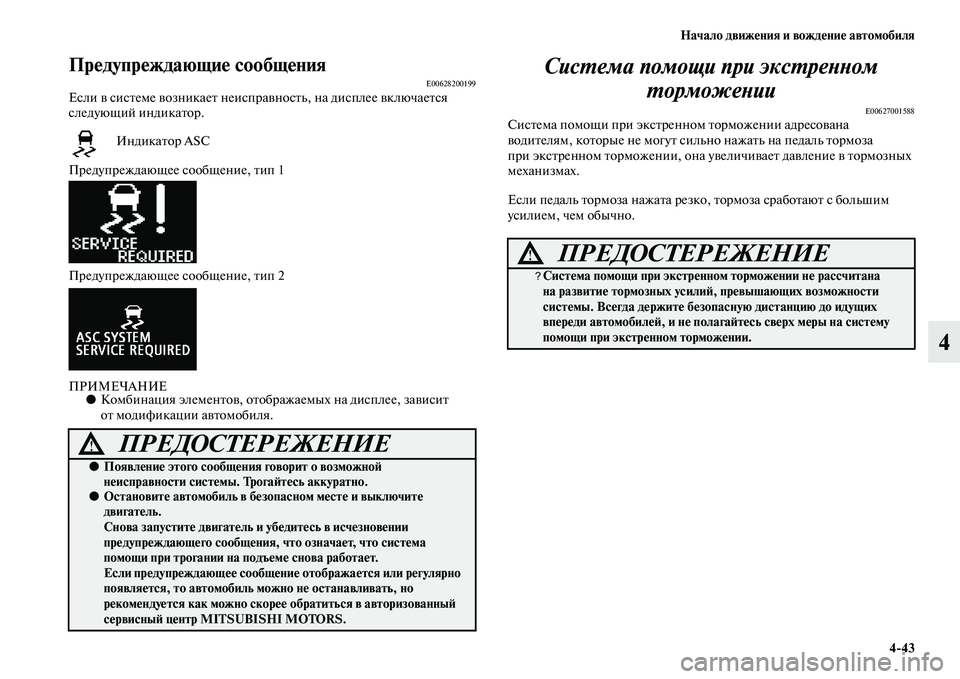

Предупреждающие сообщенияE00628200199Если в системе возникает неисправность, на дисплее включается
следующий индикатор.
Предупреждающее сообщение, тип 1
Предупреждающее сообщение, тип 2
ПРИМЕЧАНИЕ●Комбинация элементов, отображаемых на дисплее, зависит
от модификации автомобиля.
Система помощи при экстренном
торможении
E00627001588Система помощи при экстренном торможении адресована
водителям, которые не могут сильно нажать на педаль тормоза
при экстренном торможении, она увеличивает давление в тормозных
механизмах.
Если педаль тормоза нажата резко, тормоза сработают с большим
усилием, чем обычно. Индикатор ASC
ПРЕДОСТЕРЕЖЕНИЕ!
●Появление этого сообщения говорит о возможной
неисправности системы. Трогайтесь аккуратно.
●Остановите автомобиль в безопасном месте и выключите
двигатель.
Снова запустите двигатель и убедитесь в исчезновении
предупреждающего сообщения, что означает, что система
помощи при трогании на подъеме снова работает.
Если предупреждающее сообщение отображается или регулярно
появляется, то автомобиль можно не останавливать, но
рекомендуется как можно скорее обратиться в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
?Система помощи при экстренном торможении не рассчитана
на развитие тормозных усилий, превышающих возможности
системы. Всегда держите безопасную дистанцию до идущих
впереди автомобилей, и не полагайтесь сверх меры на систему
помощи при экстренном торможении.

4>44 Начало движения и вождение автомобиля
4

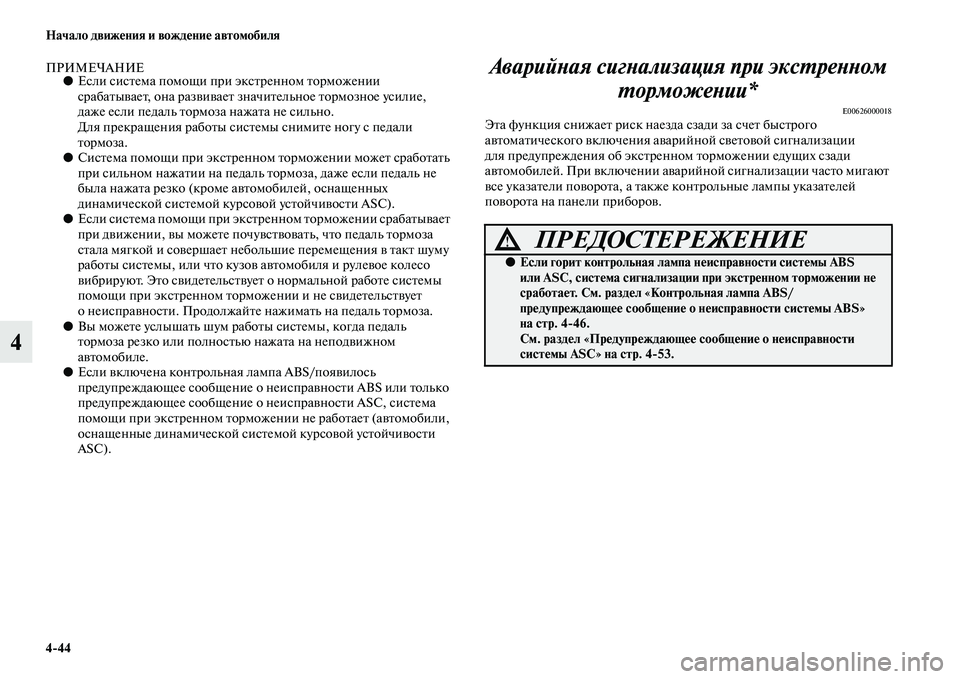

ПРИМЕЧАНИЕ●Если система помощи при экстренном торможении
срабатывает, она развивает значительное тормозное усилие,
даже если педаль тормоза нажата не сильно.
Для прекращения работы системы снимите ногу с педали
тормоза.
●Система помощи при экстренном торможении может сработать
при сильном нажатии на педаль тормоза, даже если педаль не
была нажата резко (кроме автомобилей, оснащенных
динамической системой курсовой устойчивости ASC).
●Если система помощи при экстренном торможении срабатывает
при движении, вы можете почувствовать, что педаль тормоза
стала мягкой и совершает небольшие перемещения в такт шуму
работы системы, или что кузов автомобиля и рулевое колесо
вибрируют. Это свидетельствует о нормальной работе системы
помощи при экстренном торможении и не свидетельствует
о неисправности. Продолжайте нажимать на педаль тормоза.
●Вы можете услышать шум работы системы, когда педаль
тормоза резко или полностью нажата на неподвижном
автомобиле.
●Если включена контрольная лампа ABS/появилось
предупреждающее сообщение о неисправности ABS или только
предупреждающее сообщение о неисправности ASC, система
помощи при экстренном торможении не работает (автомобили,
оснащенные динамической системой курсовой устойчивости
ASC).Аварийная сигнализация при экстренном
торможении*
E00626000018Эта функция снижает риск наезда сзади за счет быстрого
автоматического включения аварийной световой сигнализации
для предупреждения об экстренном торможении едущих сзади
автомобилей. При включении аварийной сигнализации часто мигают
все указатели поворота, а также контрольные лампы указателей
поворота на панели приборов.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если горит контрольная лампа неисправности системы ABS
или ASC, система сигнализации при экстренном торможении не
сработает. См. раздел «Контрольная лампа ABS/
предупреждающее сообщение о неисправности системы ABS»
на стр. 4>46.
См. раздел «Предупреждающее сообщение о неисправности
системы ASC» на стр. 4>53.

Начало движения и вождение автомобиля
4>45
4

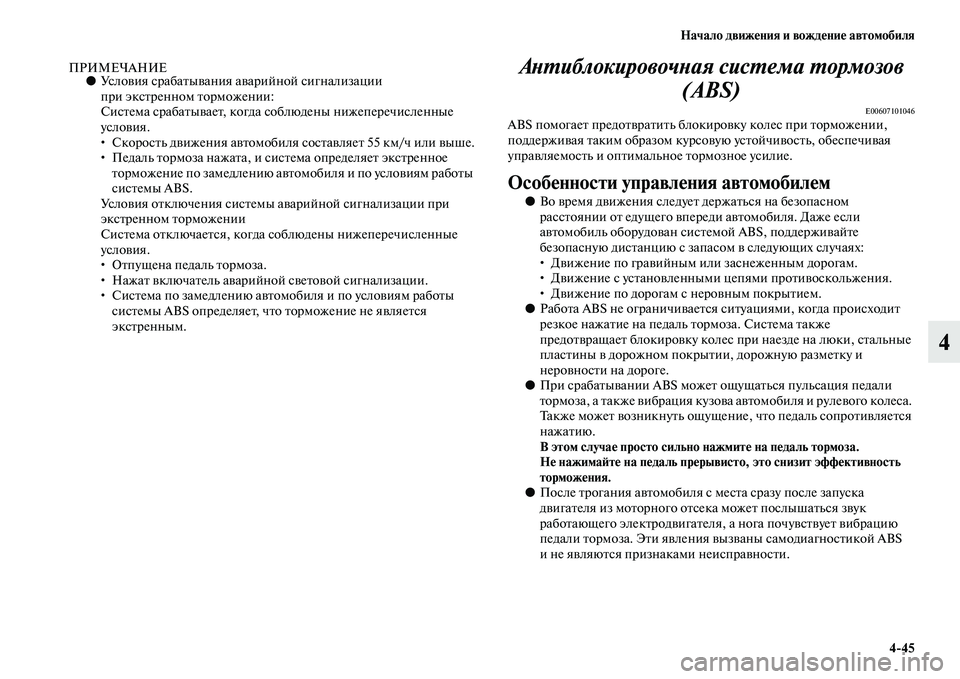

ПРИМЕЧАНИЕ●Условия срабатывания аварийной сигнализации
при экстренном торможении:
Система срабатывает, когда соблюдены нижеперечисленные
условия.
• Скорость движения автомобиля составляет 55 км/ч или выше.
• Педаль тормоза нажата, и система определяет экстренное
торможение по замедлению автомобиля и по условиям работы
системы ABS.
Условия отключения системы аварийной сигнализации при
экстренном торможении
Система отключается, когда соблюдены нижеперечисленные
условия.
• Отпущена педаль тормоза.
• Нажат включатель аварийной световой сигнализации.
• Система по замедлению автомобиля и по условиям работы
системы ABS определяет, что торможение не является
экстренным. Антиблокировочная система тормозов
(ABS)
E00607101046ABS помогает предотвратить блокировку колес при торможении,
поддерживая таким образом курсовую устойчивость, обеспечивая
управляемость и оптимальное тормозное усилие.
Особенности управления автомобилем
●Во время движения следует держаться на безопасном
расстоянии от едущего впереди автомобиля. Даже если
автомобиль оборудован системой ABS, поддерживайте
безопасную дистанцию с запасом в следующих случаях:
• Движение по гравийным или заснеженным дорогам.
• Движение с установленными цепями противоскольжения.
• Движение по дорогам с неровным покрытием.
●Работа ABS не ограничивается ситуациями, когда происходит
резкое нажатие на педаль тормоза. Система также
предотвращает блокировку колес при наезде на люки, стальные
пластины в дорожном покрытии, дорожную разметку и
неровности на дороге.
●При срабатывании ABS может ощущаться пульсация педали
тормоза, а также вибрация кузова автомобиля и рулевого колеса.
Также может возникнуть ощущение, что педаль сопротивляется
нажатию.
В этом случае просто сильно нажмите на педаль тормоза.
Не нажимайте на педаль прерывисто, это снизит эффективность
торможения.
●После трогания автомобиля с места сразу после запуска
двигателя из моторного отсека может послышаться звук
работающего электродвигателя, а нога почувствует вибрацию
педали тормоза. Эти явления вызваны самодиагностикой ABS
и не являются признаками неисправности.

4>46 Начало движения и вождение автомобиля
4
●ABS может быть использована, когда скорость автомобиля
превышает приблизительно 10 км/ч. ABS отключается, когда

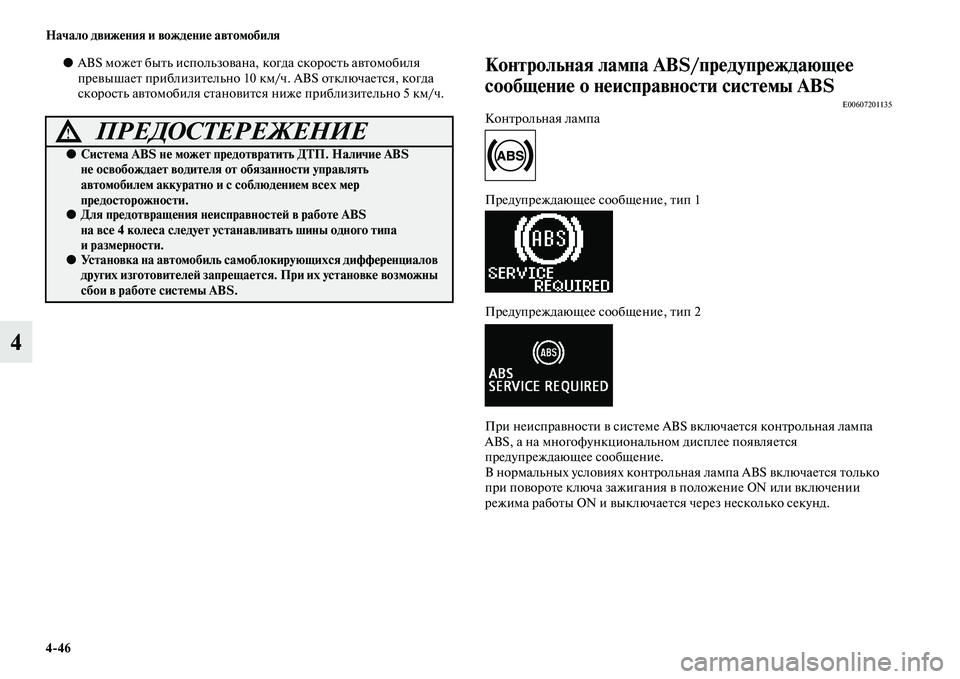

скорость автомобиля становится ниже приблизительно 5 км/ч.Контрольная лампа ABS/предупреждающее
сообщение о неисправности системы ABS
E00607201135Контрольная лампа
Предупреждающее сообщение, тип 1
Предупреждающее сообщение, тип 2
При неисправности в системе ABS включается контрольная лампа
ABS, а на многофункциональном дисплее появляется
предупреждающее сообщение.
В нормальных условиях контрольная лампа ABS включается только
при повороте ключа зажигания в положение ON или включении
режима работы ON и выключается через несколько секунд.
ПРЕДОСТЕРЕЖЕНИЕ!
●Система ABS не может предотвратить ДТП. Наличие ABS
не освобождает водителя от обязанности управлять
автомобилем аккуратно и с соблюдением всех мер
предосторожности.
●Для предотвращения неисправностей в работе ABS
на все 4 колеса следует устанавливать шины одного типа
иразмерности.
●Установка на автомобиль самоблокирующихся дифференциалов
других изготовителей запрещается. При их установке возможны
сбои в работе системы ABS.

Начало движения и вождение автомобиля
4>47
4

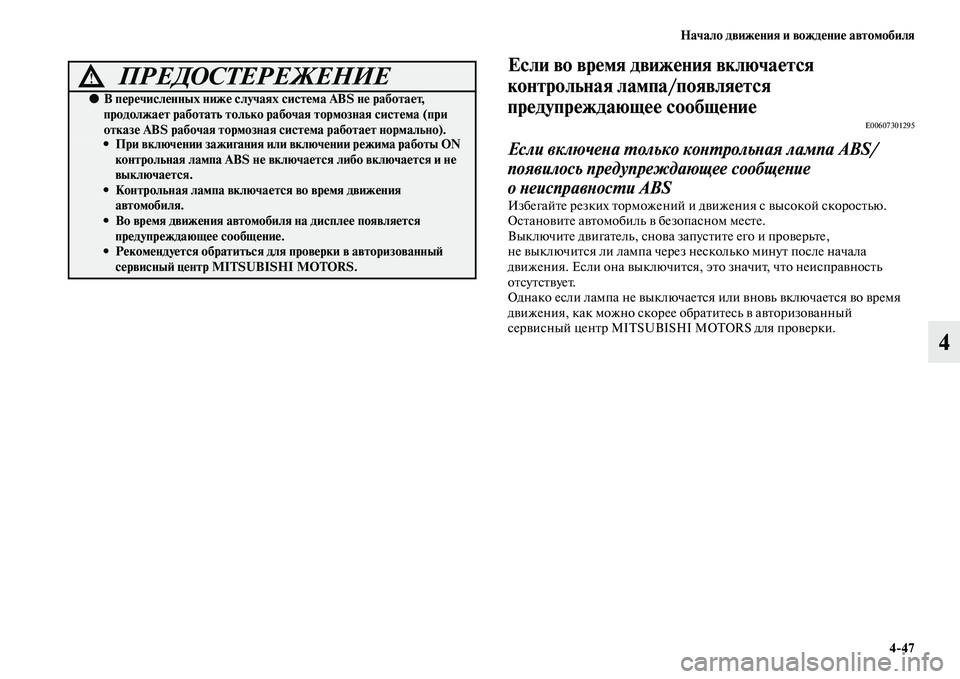

Если во время движения включается
контрольная лампа/появляется
предупреждающее сообщение
E00607301295
Если включена только контрольная лампа ABS/
появилось предупреждающее сообщение
онеисправности ABS
Избегайте резких торможений и движения с высокой скоростью.
Остановите автомобиль в безопасном месте.
Выключите двигатель, снова запустите его и проверьте,
не выключится ли лампа через несколько минут после начала
движения. Если она выключится, это значит, что неисправность
отсутствует.
Однако если лампа не выключается или вновь включается во время
движения, как можно скорее обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS для проверки.
ПРЕДОСТЕРЕЖЕНИЕ!
●В перечисленных ниже случаях система ABS не работает,
продолжает работать только рабочая тормозная система (при
отказе ABS рабочая тормозная система работает нормально).
• При включении зажигания или включении режима работы ON
контрольная лампа ABS не включается либо включается и не
выключается.
• Контрольная лампа включается во время движения
автомобиля.
• Во время движения автомобиля на дисплее появляется
предупреждающее сообщение.
• Рекомендуется обратиться для проверки в авторизованный
сервисный центр MITSUBISHI MOTORS.

4>48 Начало движения и вождение автомобиля
4

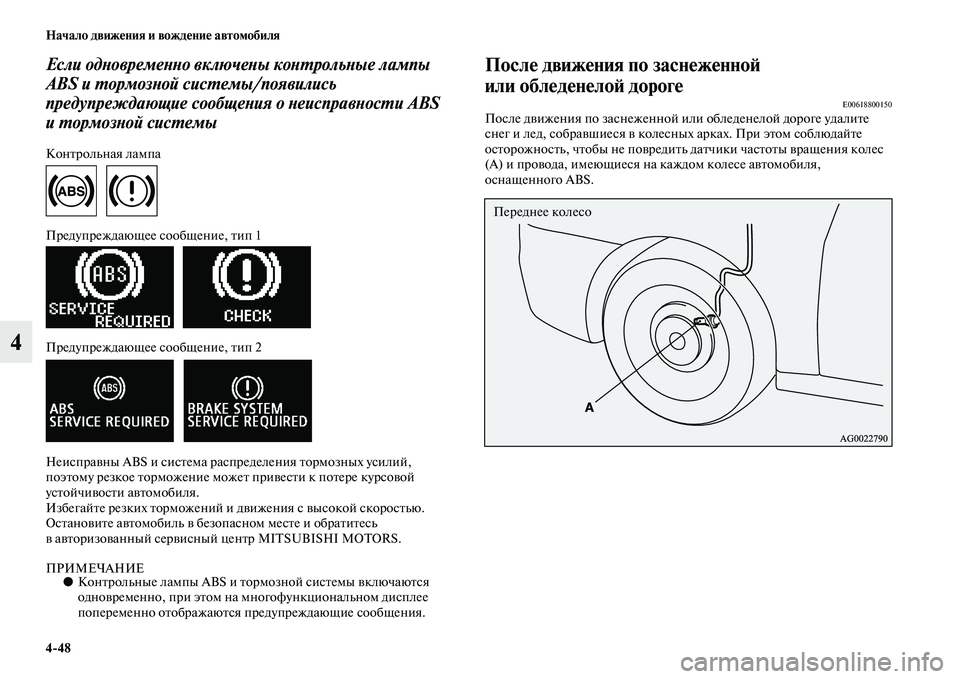

Если одновременно включены контрольные лампы
ABS и тормозной системы/появились
предупреждающие сообщения о неисправности ABS
и тормозной системы
Контрольная лампа

Предупреждающее сообщение, тип 1

Предупреждающее сообщение, тип 2

Неисправны ABS и система распределения тормозных усилий,
поэтому резкое торможение может привести к потере курсовой
устойчивости автомобиля.
Избегайте резких торможений и движения с высокой скоростью.
Остановите автомобиль в безопасном месте и обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ●Контрольные лампы ABS и тормозной системы включаются
одновременно, при этом на многофункциональном дисплее
попеременно отображаются предупреждающие сообщения.
После движения по заснеженной
или обледенелой дороге
E00618800150После движения по заснеженной или обледенелой дороге удалите
снег и лед, собравшиеся в колесных арках. При этом соблюдайте
осторожность, чтобы не повредить датчики частоты вращения колес
(А) и провода, имеющиеся на каждом колесе автомобиля,
оснащенного ABS.
Переднее колесо
