MITSUBISHI ASX 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6>23
6
Запасное колесо*E00803601739Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).
Запасное колесо находится под настилом пола багажного отделения.
Компактное запасное колесо (запасное колесо
с меткой ограничения скорости)*
Запасное колесо размерности T155/90D16 или T125/90D16 находится
под настилом пола багажного отделения. Компактное запасное
колесо занимает меньше места в багажном отделении, кроме того,
оно легче, что упрощает его установку в случае прокола основного
колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться
с недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине (см. раздел «Давление воздуха
вшинах» на стр. 8>17).
●Если на поверхности протектора проявляется индикатор износа,
шину следует заменить новой.
См. раздел «Состояние колес» на стр. 8>18.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо предназначено только для
временного использования. При первой же возможности вместо
него следует установить новое или отремонтированное
полноразмерное колесо. (На автомобилях с системой контроля
давления в шинах на время установки компактного запасного
колеса система контроля давления в шинах будет работать
некорректно.)
●С установленным компактным запасным колесом автомобиль
должен двигаться со скоростью не более 80 км/ч.
●Запасное колесо размерности T155/90D16 или T125/90D16
не обеспечивает устойчивости и управляемости автомобиля,
которые обеспечивает полноразмерное колесо. Если
установлено компактное запасное колесо, избегайте резких
разгонов и торможений, а также резкого маневрирования на
высокой скорости.
Шина размерности 215/65R16, используемая для запасного
колеса, отличается от стандартной шины. При использовании
компактного запасного колеса избегайте резких разгонов
и торможений, а также резкого маневрирования на высокой
скорости.
●Компактное запасное колесо разработано специально
для данного автомобиля. Запрещается устанавливать его
на другие автомобили.
При покупке запасного колеса следует приобрести колесо,
предназначенное специально для Вашего автомобиля,
в авторизованном сервисном центре MITSUBISHI MOTORS.

6>24 Действия в сложных ситуациях
6

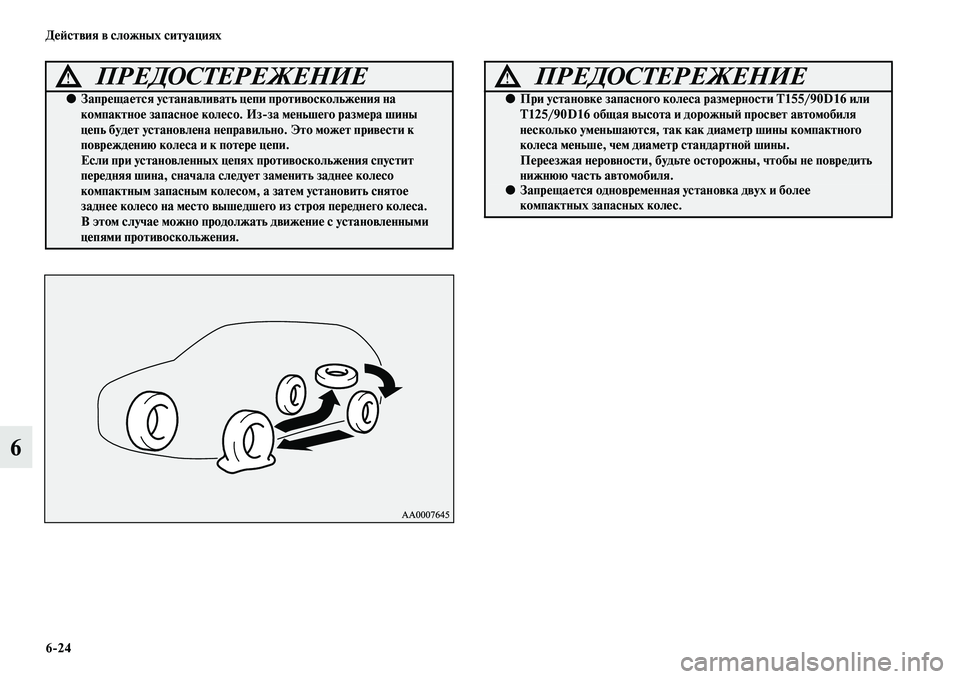

ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается устанавливать цепи противоскольжения на
компактное запасное колесо. Из>за меньшего размера шины
цепь будет установлена неправильно. Это может привести к
повреждению колеса и к потере цепи.
Если при установленных цепях противоскольжения спустит
передняя шина, сначала следует заменить заднее колесо
компактным запасным колесом, а затем установить снятое
заднее колесо на место вышедшего из строя переднего колеса.
В этом случае можно продолжать движение с установленными
цепями противоскольжения.
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке запасного колеса размерности T155/90D16 или
T125/90D16 общая высота и дорожный просвет автомобиля
несколько уменьшаются, так как диаметр шины компактного
колеса меньше, чем диаметр стандартной шины.
Переезжая неровности, будьте осторожны, чтобы не повредить
нижнюю часть автомобиля.
●Запрещается одновременная установка двух и более
компактных запасных колес.

Действия в сложных ситуациях
6>25
6

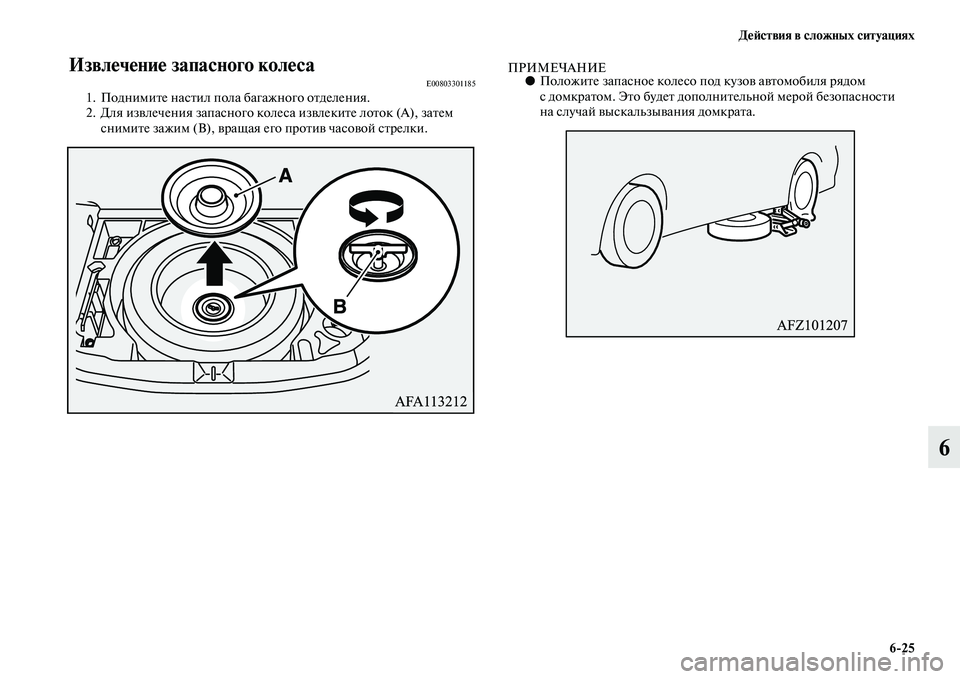

Извлечение запасного колесаE008033011851. Поднимите настил пола багажного отделения.
2. Для извлечения запасного колеса извлеките лоток (A), затем
снимите зажим (B), вращая его против часовой стрелки.
ПРИМЕЧАНИЕ●Положите запасное колесо под кузов автомобиля рядом
с домкратом. Это будет дополнительной мерой безопасности
на случай выскальзывания домкрата.

6>26 Действия в сложных ситуациях
6

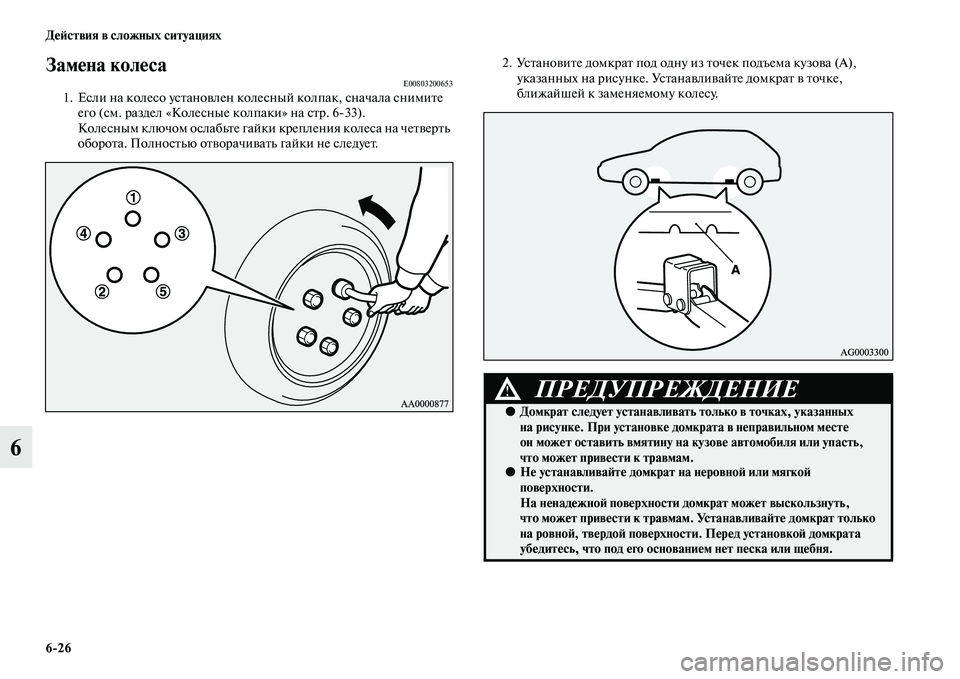

Замена колесаE008032006531. Если на колесо установлен колесный колпак, сначала снимите
его (см. раздел «Колесные колпаки» на стр. 633).
Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.2. Установите домкрат под одну из точек подъема кузова (А),
указанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности.
На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат только
на ровной, твердой поверхности. Перед установкой домкрата
убедитесь, что под его основанием нет песка или щебня.

Действия в сложных ситуациях
6>27
6

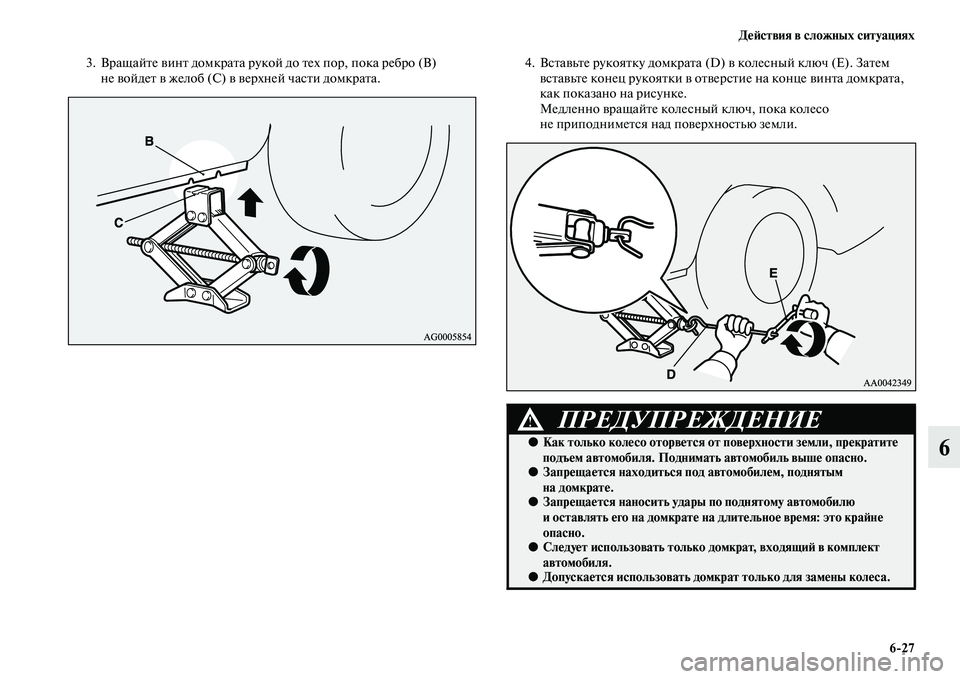

3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие на конце винта домкрата,
как показано на рисунке.
Медленно вращайте колесный ключ, пока колесо
не приподнимется над поверхностью земли.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.

6>28 Действия в сложных ситуациях
6

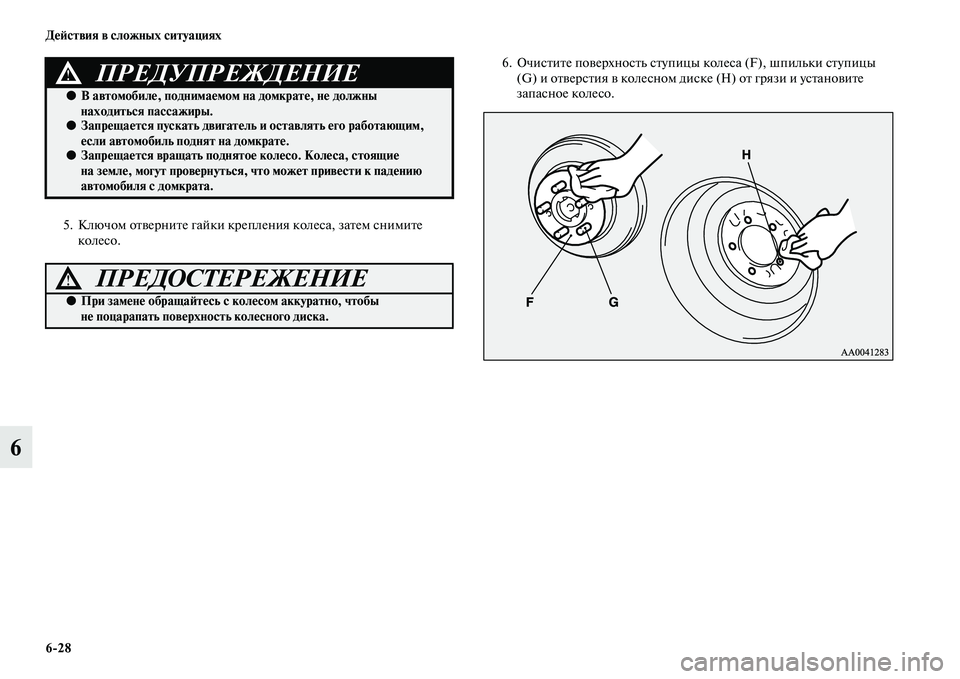

5. Ключом отверните гайки крепления колеса, затем снимите
колесо.6. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.
●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается пускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!

Действия в сложных ситуациях
6>29
6

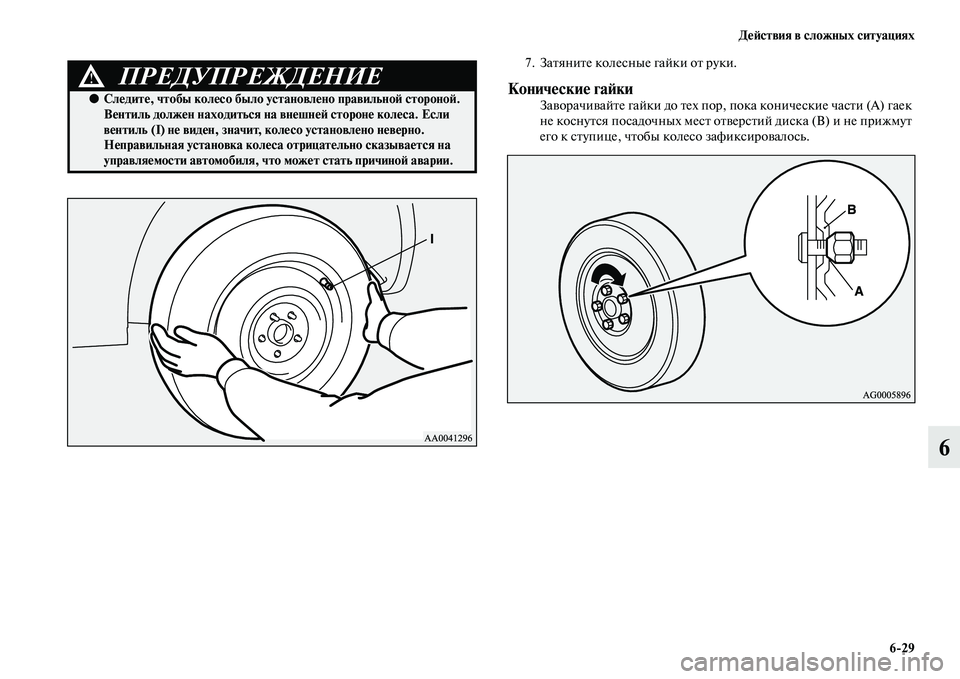

7. Затяните колесные гайки от руки.
Конические гайкиЗаворачивайте гайки до тех пор, пока конические части (А) гаек
не коснутся посадочных мест отверстий диска (В) и не прижмут
его к ступице, чтобы колесо зафиксировалось.
ПРЕДУПРЕЖДЕНИЕ!
●Следите, чтобы колесо было установлено правильной стороной.
Вентиль должен находиться на внешней стороне колеса. Если
вентиль (I) не виден, значит, колесо установлено неверно.
Неправильная установка колеса отрицательно сказывается на
управляемости автомобиля, что может стать причиной аварии.

6>30 Действия в сложных ситуациях
6
Фланцевые гайки• Легкосплавные колесные диски:
При установке полноразмерного запасного колеса
закручивайте гайки до тех пор, пока фланцы гаек (С)
не прижмут колесо к ступице, чтобы оно зафиксировалось.•Стальные диски:
Закручивайте гайки до тех пор, пока конические части (А)
гаек не коснутся посадочных мест отверстий диска (В) и
не прижмут его к ступице, чтобы колесо зафиксировалось.

Действия в сложных ситуациях
6>31
6
ПРИМЕЧАНИЕ●Можно временно использовать стальной диск, закрепив его
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
●При замене дисков всех четырех колес на стальные (например,
с зимними шинами) используйте конические гайки.
●Если автомобиль поставляется с легкосплавными
(алюминиевыми) дисками колес, он может комплектоваться
запасным колесом, установленным на стальном диске либо на
легкосплавном диске другой модели.
8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.
Момент затяжки: 88–108 Н·м
(достигается при усилии от 350 до 420 Н, прикладываемом
к концу колесного ключа, поставляемого с автомобилем).
10. Если для колеса есть колесный колпак, установите его на колесо.См. раздел «Колесные колпаки» на стр. 633.11. Опустите и уберите домкрат, затем уложите в багажное отделение
домкрат, спустившее колесо и упорный башмак. Неисправную
шину следует отремонтировать при первой же возможности.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.

6>32 Действия в сложных ситуациях
6

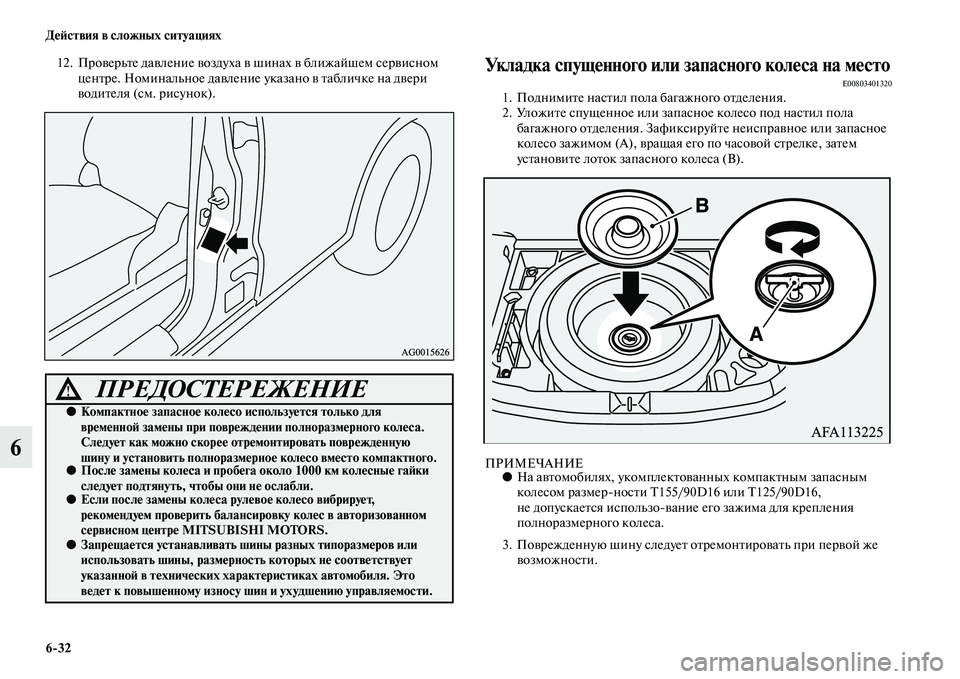

12. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на двери
водителя (см. рисунок).Укладка спущенного или запасного колеса на местоE008034013201. Поднимите настил пола багажного отделения.
2. Уложите спущенное или запасное колесо под настил пола
багажного отделения. Зафиксируйте неисправное или запасное
колесо зажимом (А), вращая его по часовой стрелке, затем
установите лоток запасного колеса (B).
ПРИМЕЧАНИЕ●На автомобилях, укомплектованных компактным запасным
колесом размерности T155/90D16 или T125/90D16,
не допускается использование его зажима для крепления
полноразмерного колеса.
3. Поврежденную шину следует отремонтировать при первой же
возможности.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо используется только для
временной замены при повреждении полноразмерного колеса.
Следует как можно скорее отремонтировать поврежденную
шину и установить полноразмерное колесо вместо компактного.
●После замены колеса и пробега около 1000 км колесные гайки
следует подтянуть, чтобы они не ослабли.
●Если после замены колеса рулевое колесо вибрирует,
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
●Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.
