Техническое обслуживание автомобиля

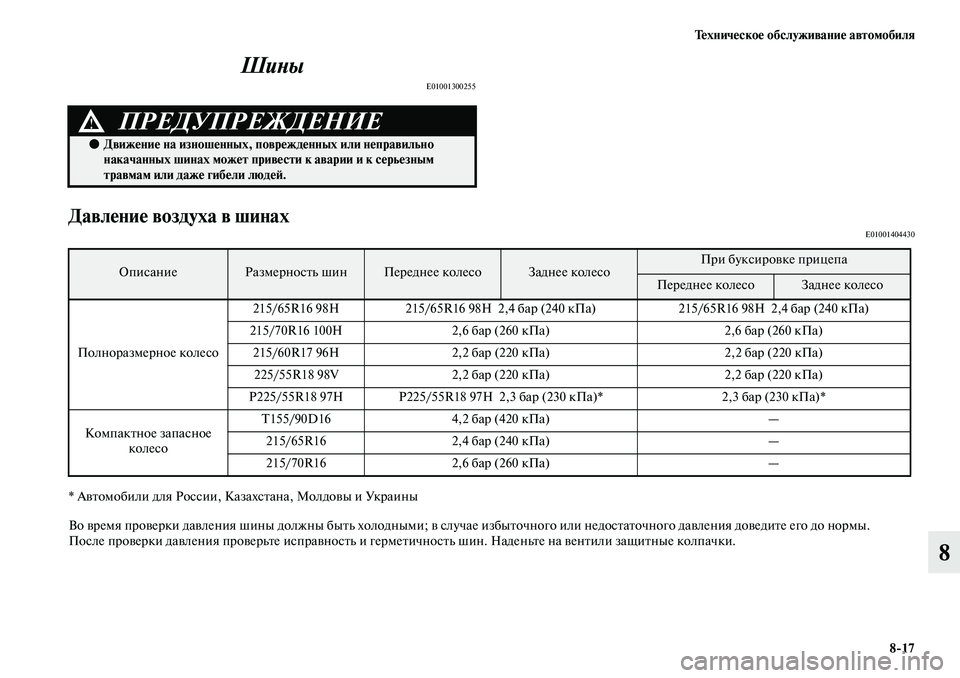

8>17
8 Шины
E01001300255
Давление воздуха в шинахE01001404430
* Автомобили для России, Казахстана, Молдовы и Украины
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
ПРЕДУПРЕЖДЕНИЕ!
●Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
ОписаниеРазмерность шинПереднее колесоЗаднее колесоПри буксировке прицепа
Переднее колесоЗаднее колесо
Полноразмерное колесо215/65R16 98H 215/65R16 98H 2,4 бар (240 кПа) 215/65R16 98H 2,4 бар (240 кПа)
215/70R16 100H 2,6 бар (260 кПа) 2,6 бар (260 кПа)
215/60R17 96H 2,2 бар (220 кПа) 2,2 бар (220 кПа)
225/55R18 98V 2,2 бар (220 кПа) 2,2 бар (220 кПа)
P225/55R18 97H P225/55R18 97H 2,3 бар (230 кПа)* 2,3 бар (230 кПа)*
Компактное запасное
колесоTm/90D16 4,2 бар (420 кПа) —
215/65R16 2,4 бар (240 кПа) —
215/70R16 2,6 бар (260 кПа) —

8>18 Техническое обслуживание автомобиля
8

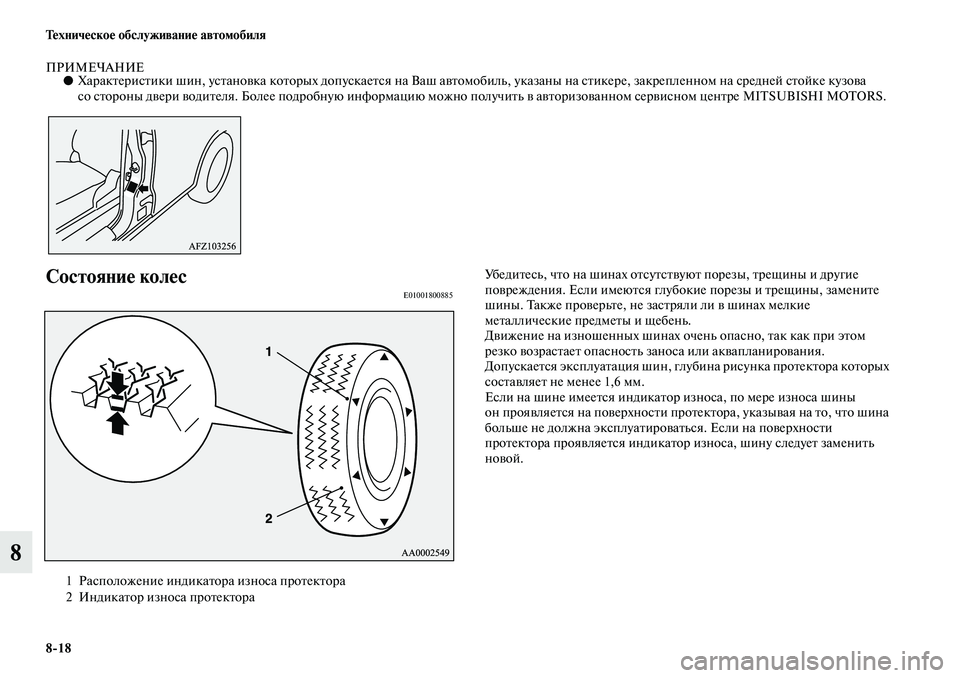

ПРИМЕЧАНИЕ●Характеристики шин, установка которых допускается на Ваш автомобиль, указаны на стикере, закрепленном на средней стойке кузова
со стороны двери водителя. Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Состояние колесE01001800885
Убедитесь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются глубокие порезы и трещины, замените
шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования.
Допускается эксплуатация шин, глубина рисунка протектора которых
составляет не менее 1,6 мм.
Если на шине имеется индикатор износа, по мере износа шины
он проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности
протектора проявляется индикатор износа, шину следует заменить
новой.
1 Расположение индикатора износа протектора
2 Индикатор износа протектора

Техническое обслуживание автомобиля
8>19
8

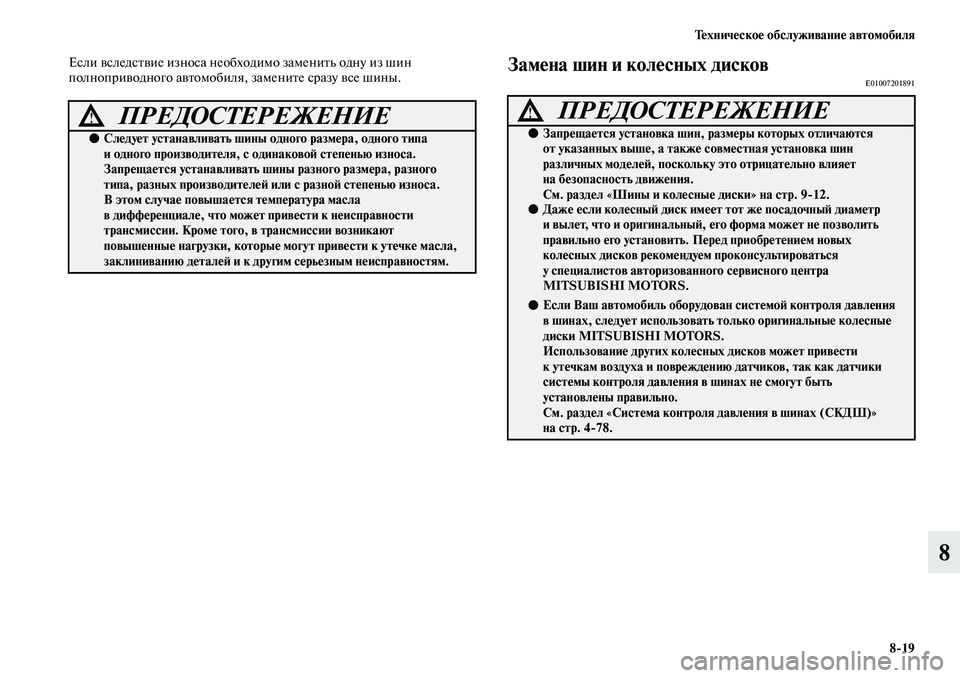

Если вследствие износа необходимо заменить одну из шин
полноприводного автомобиля, замените сразу все шины.Замена шин и колесных дисковE01007201891
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одного размера, одного типа
и одного производителя, с одинаковой степенью износа.
Запрещается устанавливать шины разного размера, разного
типа, разных производителей или с разной степенью износа.
В этом случае повышается температура масла
в дифференциале, что может привести к неисправности
трансмиссии. Кроме того, в трансмиссии возникают
повышенные нагрузки, которые могут привести к утечке масла,
заклиниванию деталей и к другим серьезным неисправностям.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка шин, размеры которых отличаются
от указанных выше, а также совместная установка шин
различных моделей, поскольку это отрицательно влияет
на безопасность движения.
См. раздел «Шины и колесные диски» на стр. 9>12.
●Даже если колесный диск имеет тот же посадочный диаметр
и вылет, что и оригинальный, его форма может не позволить
правильно его установить. Перед приобретением новых
колесных дисков рекомендуем проконсультироваться
у специалистов авторизованного сервисного центра
MITSUBISHI MOTORS.
●Если Ваш автомобиль оборудован системой контроля давления
в шинах, следует использовать только оригинальные колесные
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести
к утечкам воздуха и повреждению датчиков, так как датчики
системы контроля давления в шинах не смогут быть
установлены правильно.
См. раздел «Система контроля давления в шинах (СКДШ)»
на стр. 4>78.

8>20 Техническое обслуживание автомобиля
8

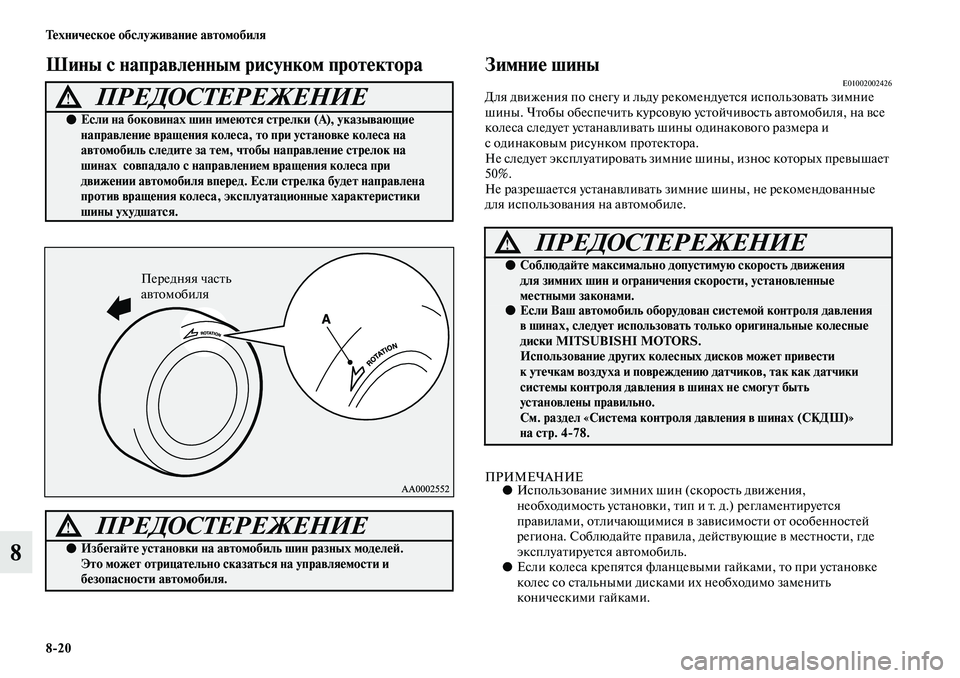

Шины с направленным рисунком протектора Зимние шиныE01002002426Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера и
с одинаковым рисунком протектора.
Не следует эксплуатировать зимние шины, износ которых превышает
50%.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса на
автомобиль следите за тем, чтобы направление стрелок на
шинах совпадало с направлением вращения колеса при
движении автомобиля вперед. Если стрелка будет направлена
против вращения колеса, эксплуатационные характеристики
шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости и
безопасности автомобиля.
Передняя часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения
для зимних шин и ограничения скорости, установленные
местными законами.
●Если Ваш автомобиль оборудован системой контроля давления
в шинах, следует использовать только оригинальные колесные
диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести
к утечкам воздуха и повреждению датчиков, так как датчики
системы контроля давления в шинах не смогут быть
установлены правильно.
См. раздел «Система контроля давления в шинах (СКДШ)»
на стр. 4>78.

Техническое обслуживание автомобиля
8>21
8

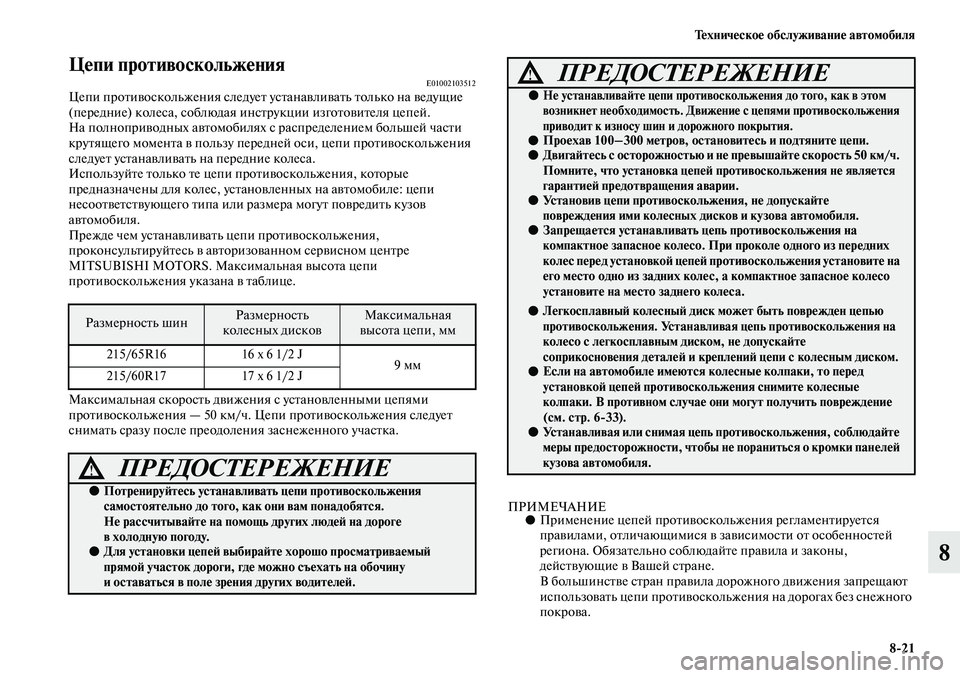

Цепи противоскольженияE01002103512Цепи противоскольжения следует устанавливать только на ведущие
(передние) колеса, соблюдая инструкции изготовителя цепей.
На полноприводных автомобилях с распределением большей части
крутящего момента в пользу передней оси, цепи противоскольжения
следует устанавливать на передние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Прежде чем устанавливать цепи противоскольжения,
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.
Максимальная скорость движения с установленными цепями
противоскольжения — 50 км/ч. Цепи противоскольжения следует
снимать сразу после преодоления заснеженного участка.
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
215/65R16 16 x 6 1/2 J
9 мм
215/60R17 17 x 6 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они вам понадобятся.
Не рассчитывайте на помощь других людей на дороге
в холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину
и оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями противоскольжения
приводит к износу шин и дорожного покрытия.
●Проехав 100–300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Запрещается устанавливать цепь противоскольжения на
компактное запасное колесо. При проколе одного из передних
колес перед установкой цепей противоскольжения установите на
его место одно из задних колес, а компактное запасное колесо
установите на место заднего колеса.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения на
колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Если на автомобиле имеются колесные колпаки, то перед
установкой цепей противоскольжения снимите колесные
колпаки. В противном случае они могут получить повреждение
(см. стр. 6>33).
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не пораниться о кромки панелей
кузова автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!

8>22 Техническое обслуживание автомобиля

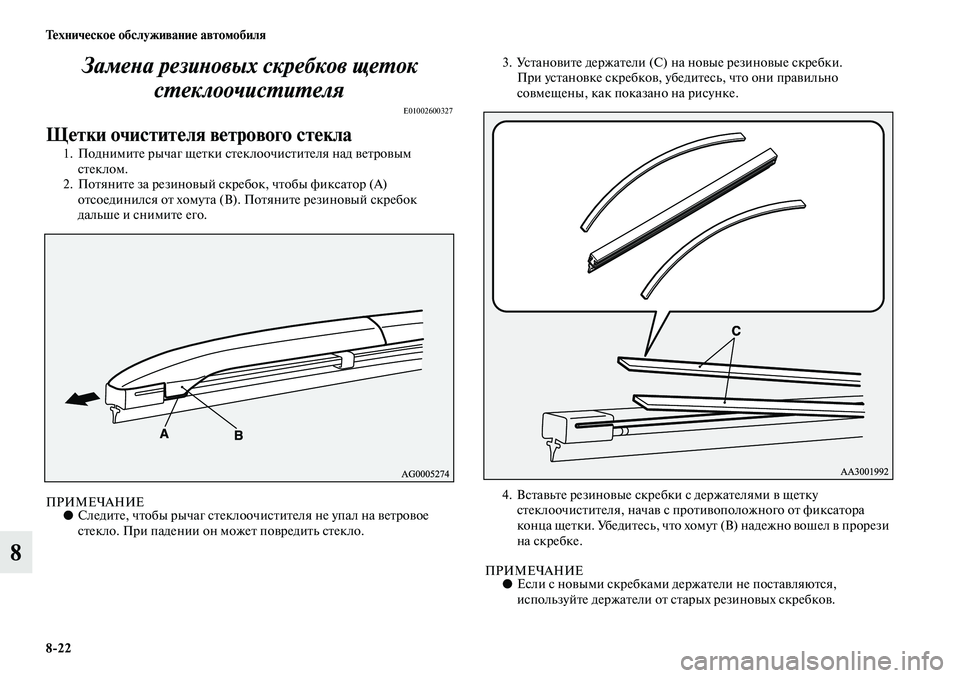

8Замена резиновых скребков щеток
стеклоочистителя
E01002600327
Щетки очистителя ветрового стекла
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг стеклоочистителя не упал на ветровое
стекло. При падении он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков, убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
8>23
8

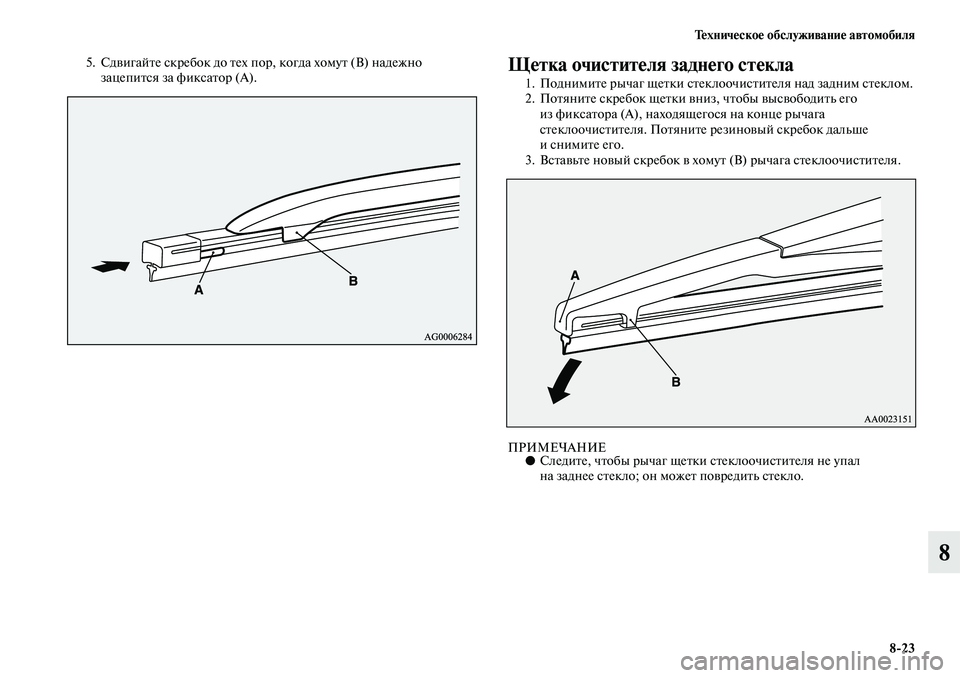

5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

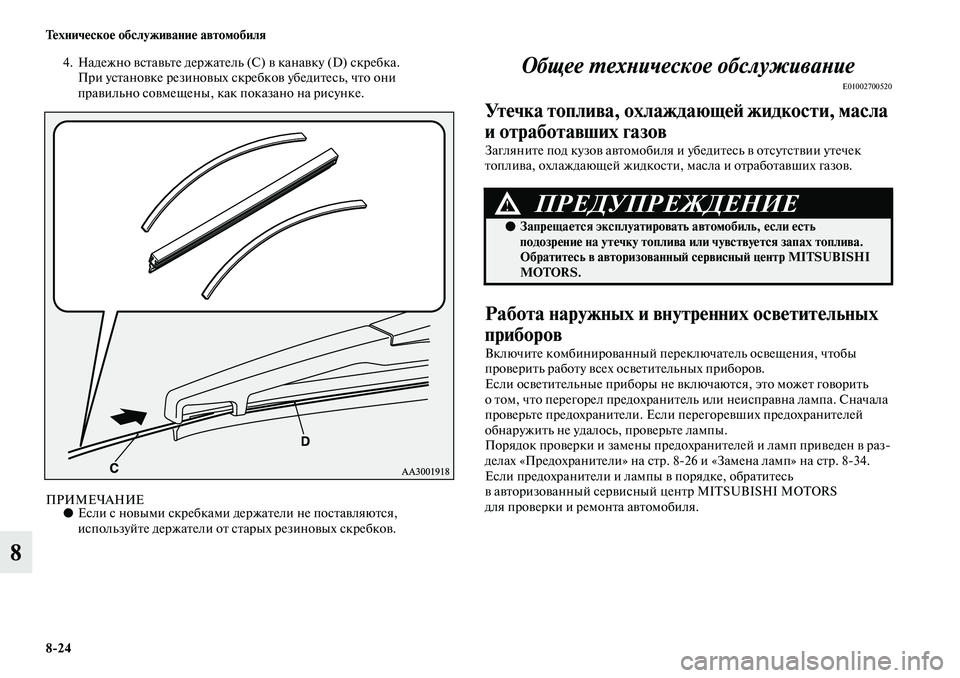

8>24 Техническое обслуживание автомобиля
8
4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700520
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревших предохранителей
обнаружить не удалось, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в раз
делах «Предохранители» на стр. 826 и «Замена ламп» на стр. 834.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

Техническое обслуживание автомобиля
8>25
8

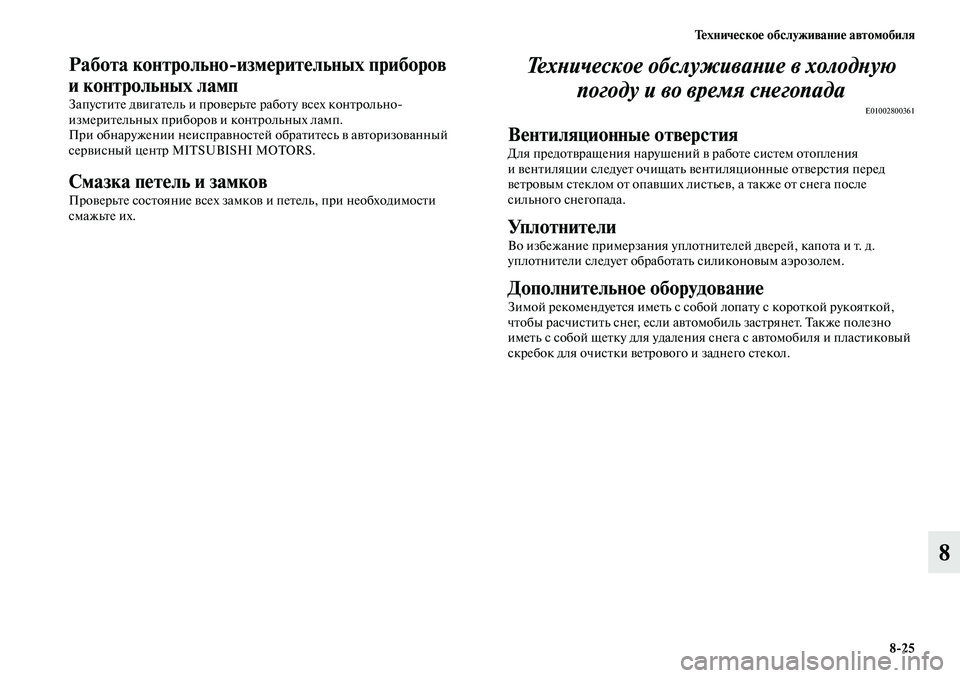

Работа контрольно>измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800361
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления
и вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекол.

8>26 Техническое обслуживание автомобиля

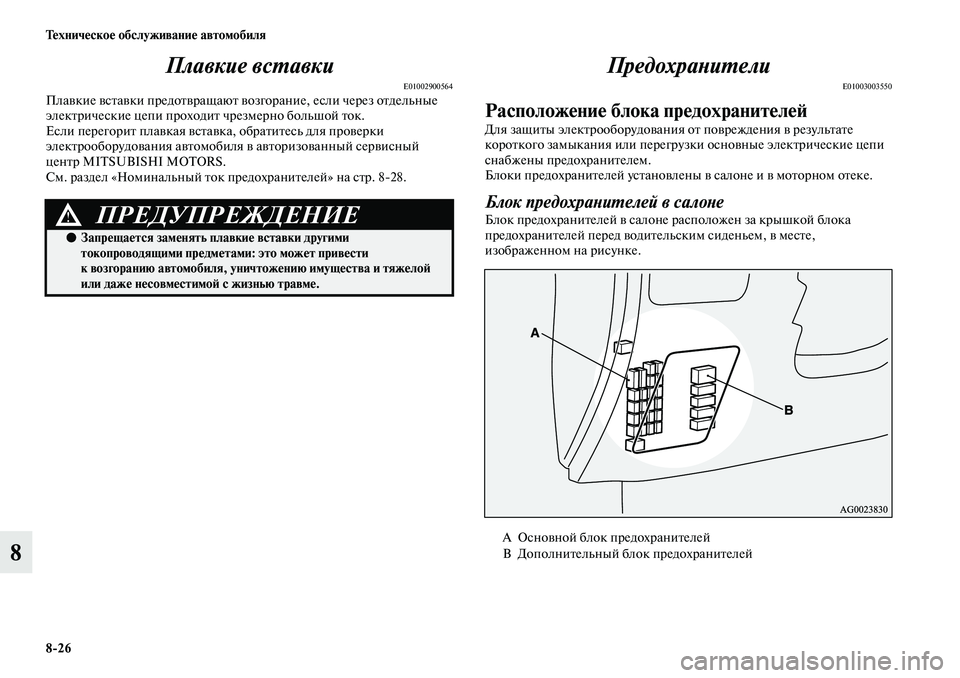

8Плавкие вставки
E01002900564Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. раздел «Номинальный ток предохранителей» на стр. 828.
Предохранители
E01003003550
Расположение блока предохранителей
Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне Блок предохранителей в салоне расположен за крышкой блока
предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.
A Основной блок предохранителей
B Дополнительный блок предохранителей
