MITSUBISHI ASX 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6>27
6

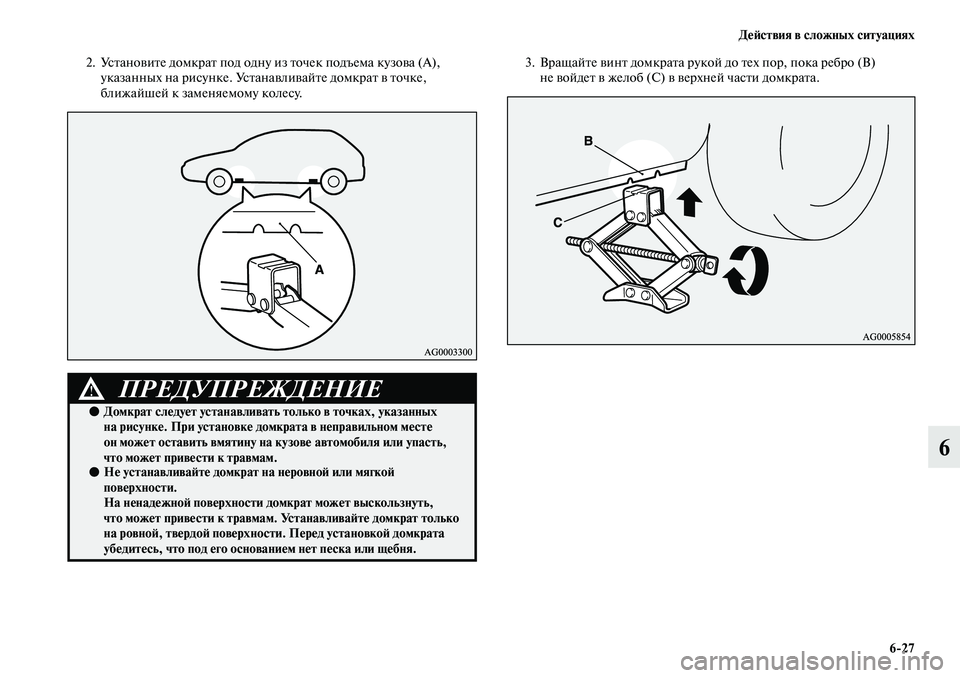

2. Установите домкрат под одну из точек подъема кузова (А),
указанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности.
На ненадежной поверхности домкрат может выскользнуть,
что может привести к травмам. Устанавливайте домкрат только
на ровной, твердой поверхности. Перед установкой домкрата
убедитесь, что под его основанием нет песка или щебня.

6>28 Действия в сложных ситуациях
6

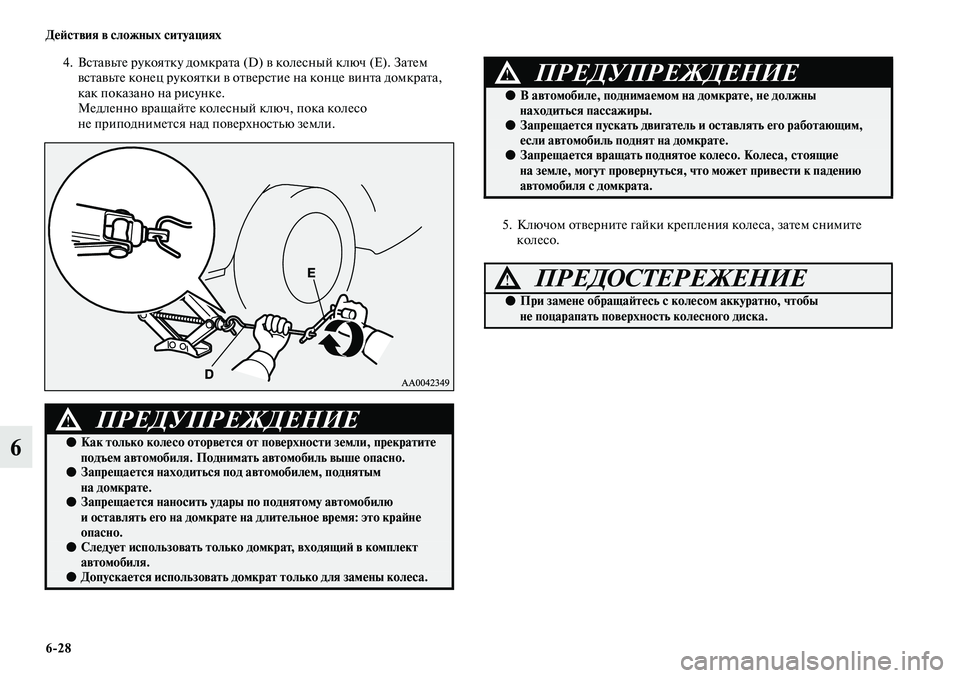

4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие на конце винта домкрата,
как показано на рисунке.
Медленно вращайте колесный ключ, пока колесо
не приподнимется над поверхностью земли.
5. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.
●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается пускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!

Действия в сложных ситуациях
6>29
6

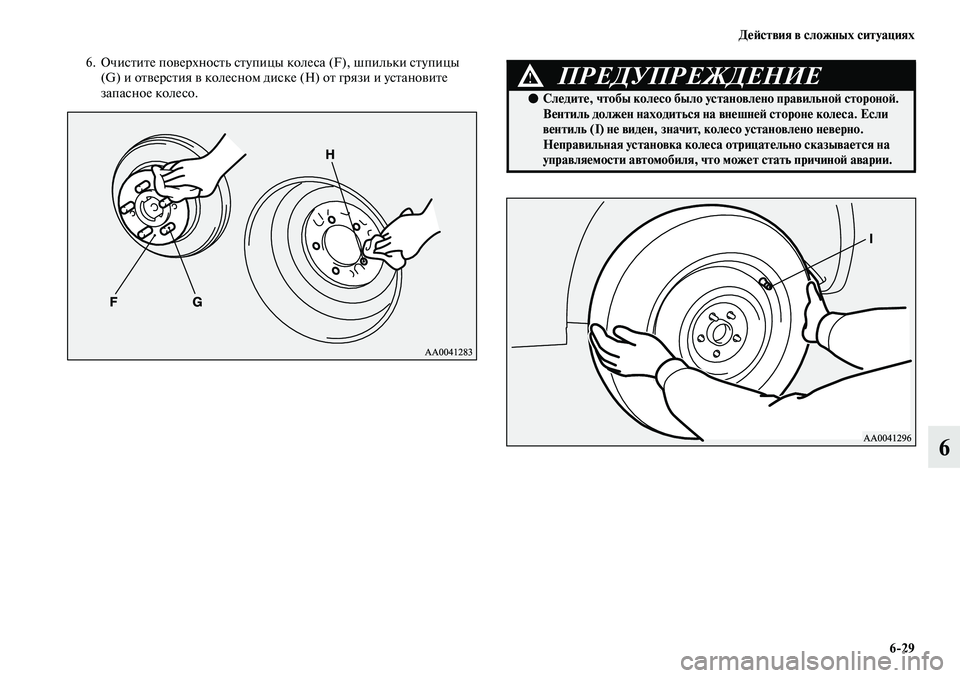

6. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Следите, чтобы колесо было установлено правильной стороной.
Вентиль должен находиться на внешней стороне колеса. Если
вентиль (I) не виден, значит, колесо установлено неверно.
Неправильная установка колеса отрицательно сказывается на
управляемости автомобиля, что может стать причиной аварии.

6>30 Действия в сложных ситуациях
6

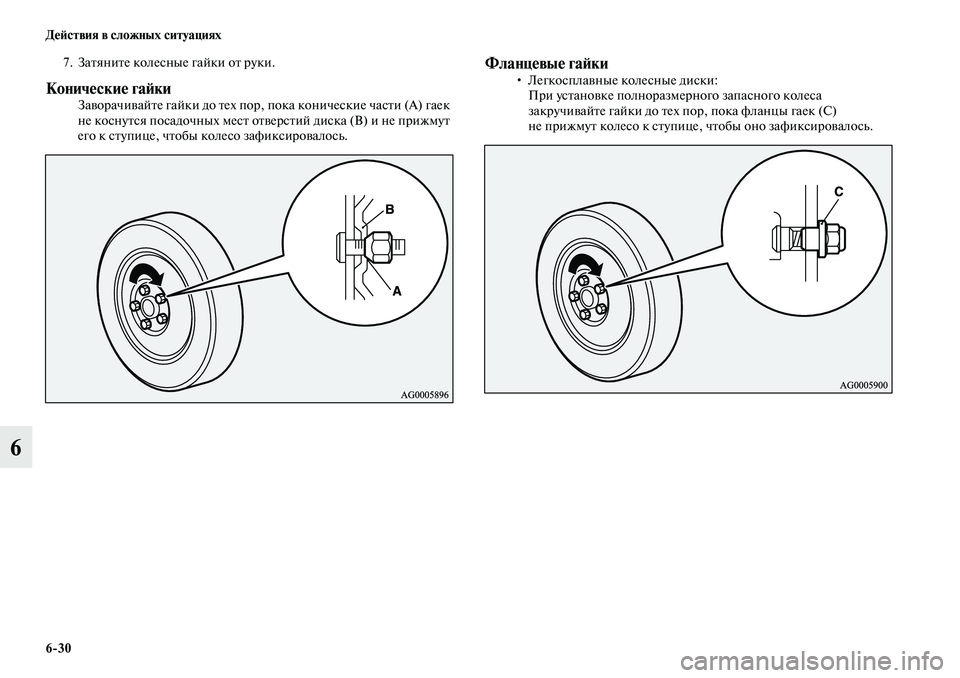

7. Затяните колесные гайки от руки.
Конические гайкиЗаворачивайте гайки до тех пор, пока конические части (А) гаек
не коснутся посадочных мест отверстий диска (В) и не прижмут
его к ступице, чтобы колесо зафиксировалось.
Фланцевые гайки• Легкосплавные колесные диски:
При установке полноразмерного запасного колеса
закручивайте гайки до тех пор, пока фланцы гаек (С)
не прижмут колесо к ступице, чтобы оно зафиксировалось.

Действия в сложных ситуациях
6>31
6

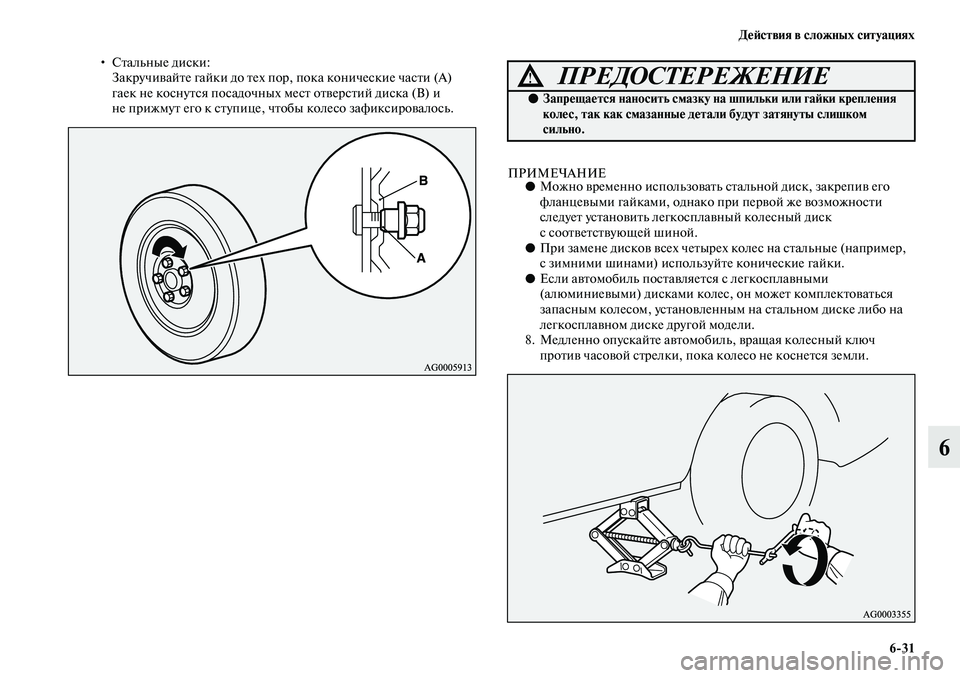

•Стальные диски:
Закручивайте гайки до тех пор, пока конические части (А)
гаек не коснутся посадочных мест отверстий диска (В) и
не прижмут его к ступице, чтобы колесо зафиксировалось.
ПРИМЕЧАНИЕ●Можно временно использовать стальной диск, закрепив его
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
●При замене дисков всех четырех колес на стальные (например,
с зимними шинами) используйте конические гайки.
●Если автомобиль поставляется с легкосплавными
(алюминиевыми) дисками колес, он может комплектоваться
запасным колесом, установленным на стальном диске либо на
легкосплавном диске другой модели.
8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.

6>32 Действия в сложных ситуациях
6
9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.
Момент затяжки: 88–108 Н·м
(достигается при усилии от 350 до 420 Н, прикладываемом
к концу колесного ключа, поставляемого с автомобилем).
10. Если для колеса есть колесный колпак, установите его на колесо.См. раздел «Колесные колпаки» на стр. 633.11. Опустите и уберите домкрат, затем уложите в багажное отделение
домкрат, спустившее колесо и упорный башмак. Неисправную
шину следует отремонтировать при первой же возможности.
12. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на двери
водителя (см. рисунок).
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ!
●Компактное запасное колесо используется только для
временной замены при повреждении полноразмерного колеса.
Следует как можно скорее отремонтировать поврежденную
шину и установить полноразмерное колесо вместо компактного.
●После замены колеса и пробега около 1000 км колесные гайки
следует подтянуть, чтобы они не ослабли.
●Если после замены колеса рулевое колесо вибрирует,
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
●Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.

Действия в сложных ситуациях
6>33
6
Укладка спущенного или запасного колеса на местоE008034013331. Поднимите настил пола багажного отделения.
2. Уложите спущенное или запасное колесо под настил пола
багажного отделения. Зафиксируйте неисправное или запасное
колесо зажимом (А), вращая его по часовой стрелке, затем
установите лоток запасного колеса (B).
ПРИМЕЧАНИЕ●На автомобилях, укомплектованных компактным запасным
колесом размерности T155/90D16 или T125/90D16,
не допускается использование его зажима для крепления
полноразмерного колеса.
3. Поврежденную шину следует отремонтировать при первой же
возможности.
Укладка комплекта инструмента и домкратаE00803801281Чтобы уложить инструмент, домкрат и рукоятку домкрата на место,
выполните описанные действия в обратном порядке. См. разделы
«Комплект инструмента и домкрат» на стр. 68.
Колесные колпаки*E00801300621
Снятие
Оберните конец рукоятки домкрата тканью, глубоко вставьте ее в паз
колесного колпака и отодвиньте колпак от колесного диска.
Повторите эту процедуру, вставляя рукоятку домкрата в остальные
пазы колесного колпака, пока колпак не снимется с колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Пытаясь снять колесный колпак руками без использования
инструмента, можно поранить пальцы.

6>34 Действия в сложных ситуациях
6
ПРИМЕЧАНИЕ●Колесный колпак изготовлен из пластика. Снимайте колпак
аккуратно.
Ус танов к а
1. Перед установкой колпаков убедитесь, что язычки (A) на
обратной стороне не повреждены и правильно надеты на кольцо
(B). В случае какихлибо сомнений, рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.2. Совместите вырез (D) в колпаке с вентилем колеса (C).
ПРИМЕЧАНИЕ●На обратной стороне колпаков полноразмерных колес имеются
метки (E), указывающие местоположение вентиля.
Перед установкой колпака убедитесь, что вырез с меткой точно
совмещен с вентилем.

Действия в сложных ситуациях
6>35
6

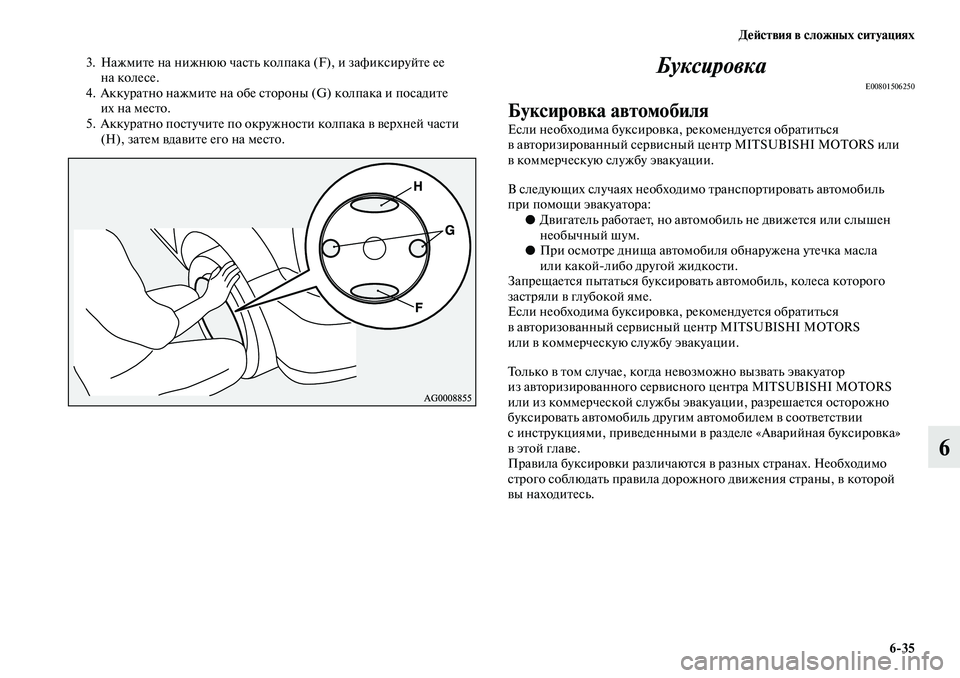

3. Нажмите на нижнюю часть колпака (F), и зафиксируйте ее
на колесе.
4. Аккуратно нажмите на обе стороны (G) колпака и посадите
их на место.
5. Аккуратно постучите по окружности колпака в верхней части
(H), затем вдавите его на место.Буксировка
E00801506250
Буксировка автомобиля
Если необходима буксировка, рекомендуется обратиться
в авторизированный сервисный центр MITSUBISHI MOTORS или
в коммерческую службу эвакуации.
В следующих случаях необходимо транспортировать автомобиль
при помощи эвакуатора:
●Двигатель работает, но автомобиль не движется или слышен
необычный шум.
●При осмотре днища автомобиля обнаружена утечка масла
или какойлибо другой жидкости.
Запрещается пытаться буксировать автомобиль, колеса которого
застряли в глубокой яме.
Если необходима буксировка, рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS
или в коммерческую службу эвакуации.
Только в том случае, когда невозможно вызвать эвакуатор
из авторизированного сервисного центра MITSUBISHI MOTORS
или из коммерческой службы эвакуации, разрешается осторожно
буксировать автомобиль другим автомобилем в соответствии
с инструкциями, приведенными в разделе «Аварийная буксировка»
вэтой главе.
Правила буксировки различаются в разных странах. Необходимо
строго соблюдать правила дорожного движения страны, в которой
вы находитесь.

6>36 Действия в сложных ситуациях
6
Буксировка автомобиля с помощью эвакуатора
Буксировать полноприводные автомобили
или переднеприводные автомобили с CV таким
способом запрещается.
Буксировать полноприводные автомобили таким
способом запрещается.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается буксировать автомобиль с помощью эвакуатора,
оснащенного подъемной лебедкой (вариант А на рисунке).
Трос лебедки повредит бампер и переднюю часть автомобиля.
●Запрещается буксировать переднеприводные автомобили
с CVT с ведущими колесами на земле (вариант В на рисунке).
Это может привести к повреждению трансмиссии.
●Запрещается буксировать полноприводные автомобили
с вывешенными передними или задними колесами (варианты
В и С на рисунке). Это может привести к повреждению
трансмиссии, кроме того, автомобиль может соскочить
стележки.
При необходимости буксировки полноприводного автомобиля
применяйте оборудование, показанное на рисунке (варианты
DиЕ).
●На переднеприводных автомобилях, если коробка передач
вышла из строя или повреждена, буксировать автомобиль
следует, установив ведущие колеса на тележку (варианты C,
Dили E на рисунке).
●Буксировка полноприводного автомобиля с вывешенными
передними или задними колесами запрещается, даже если
включен режим 2WD.
