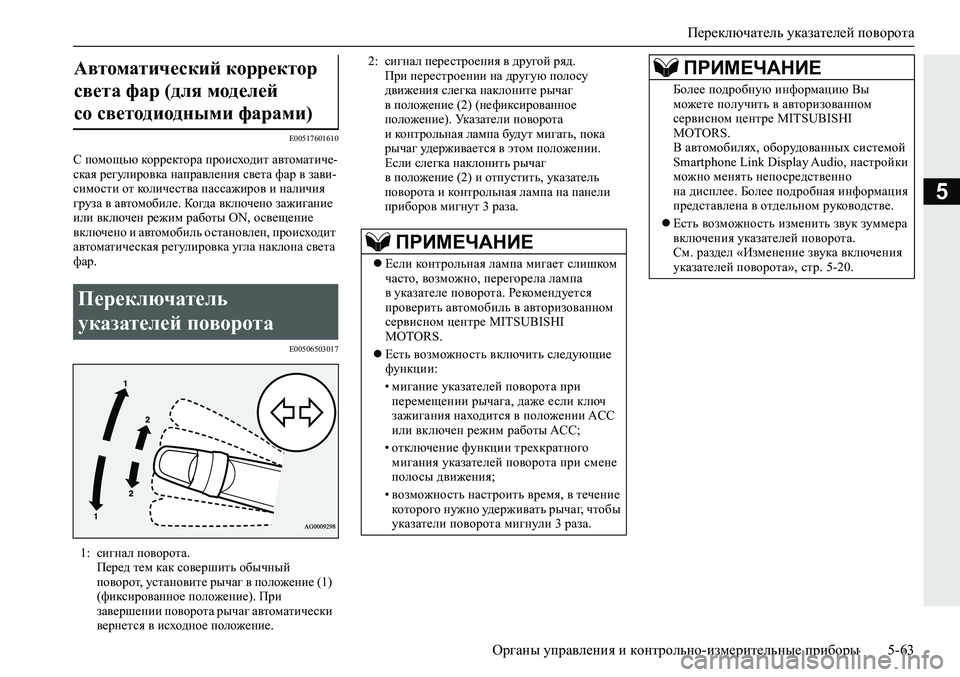

Переключатель указателей поворота
Органы управления и контрольно-измерительные приборы5-63
5
E00517601610
С помощью корректора происходит автоматиче-
ская регулировка направления света фар в зави-
симости от количества пассажиров и наличия
груза в автомобиле. Ко гд а включено зажигание
или включен режим работы ON, освещение
включено и автомобиль остановлен, происходит
автоматическая регулировка угла наклона света
фар.
E00506503017
Автоматический корректор
света фар (для моделей
со светодиодными фарами)
Переключатель
указателей поворота
1:сигнал поворота.
Перед тем как совершить обычный
поворот, установите рычаг в положение (1)
(фиксированное положение). При
завершении поворота рычаг автоматически
вернется в исходное положение.
2:сигнал перестроения в другой ряд.
При перестроении на другую полосу
движения слегка наклоните рычаг
в положение (2) (нефиксированное
положение). Указатели поворота
и контрольная лампа будут мигать, пока
рычаг удерживается в этом положении.
Если слегка наклонить рычаг
в положение (2) и отпустить, указатель
поворота и контрольная лампа на панели
приборов мигнут 3 раза.
ПРИМЕЧАНИЕ
Если контрольная лампа мигает слишком
часто, возможно, перегорела лампа
в указателе поворота. Рекомендуется
проверить автомобиль в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Есть возможность включить следующие
функции:
•мигание указателей поворота при
перемещении рычага, даже если ключ
зажигания находится в положении ACC
или включен режим работы ACC;
•отключение функции трехкратного
мигания указателей поворота при
смене
полосы движения;
•возможность настроить время, в течение
которого нужно удерживать рычаг, чтобы
указатели поворота мигнули 3 раза.
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
Есть возможность изменить звук зуммера
включения указателей поворота.
См. раздел «Изменение звука включения
указателей поворота», стр. 5-20.
ПРИМЕЧАНИЕ

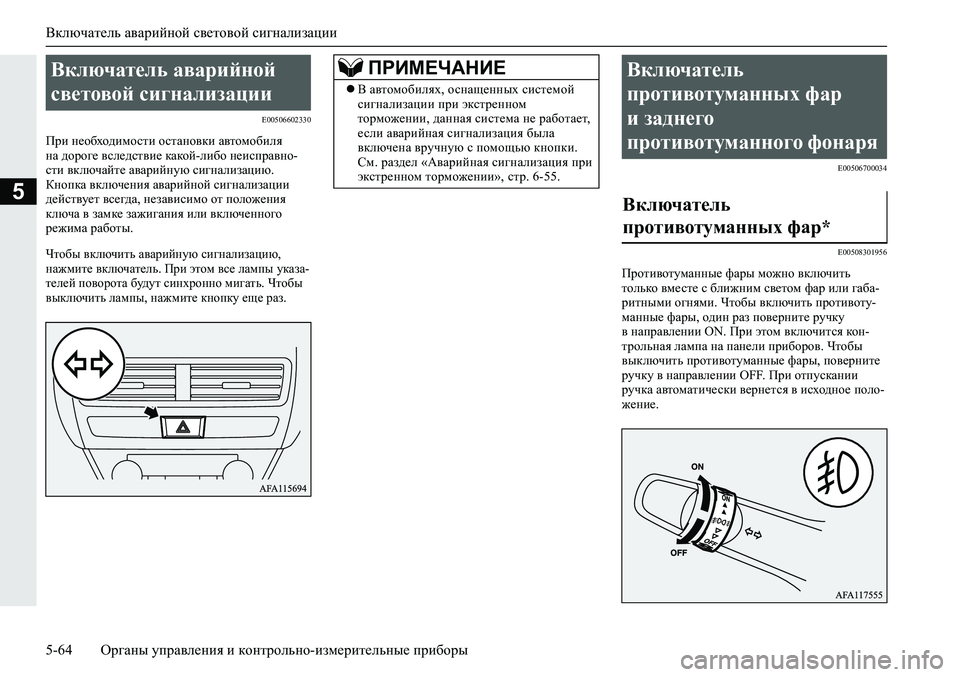

Включатель аварийной световой сигнализации
5-64Органы управления и контрольно-измерительные приборы
5
E00506602330
При необходимости остановки автомобиля
на дороге вследствие какой-либо неисправно-
сти включайте аварийную сигнализацию.
Кнопка включения аварийной сигнализации
действует всегда, независимо от положения
ключа в замке зажигания или включенного
режима работы.
Чтобы включить аварийную сигнализацию,
нажмите включатель. При этом все лампы указа-
телей поворота будут синхронно мигать. Чтобы
выключить лампы, нажмите кнопку еще раз.
E00506700034
E00508301956
Противотуманные фары можно включить
только вместе с ближним светом фар или габа-
ритными огнями. Чтобы включить противоту-
манные фары, один раз поверните ручку
в направлении ON. При этом включится ко н-
трольная лампа на панели приборов. Чтобы
выключить противотуманные фары, поверните
ручку в направлении OFF. При отпускании
ручка автоматически вернется в исходное поло-
жение
.
Включатель аварийной
световой сигнализации ПРИМЕЧАНИЕ
В автомобилях, оснащенных системой
сигнализации при экстренном
торможении, данная система не работает,
если аварийная сигнализация была
включена вручную с помощью кнопки.
См. раздел «Аварийная сигнализация при
экстренном торможении», стр. 6-55.
Включатель
противотуманных фар
и заднего
противотуманного фонаря
Включатель
противотуманных фар*

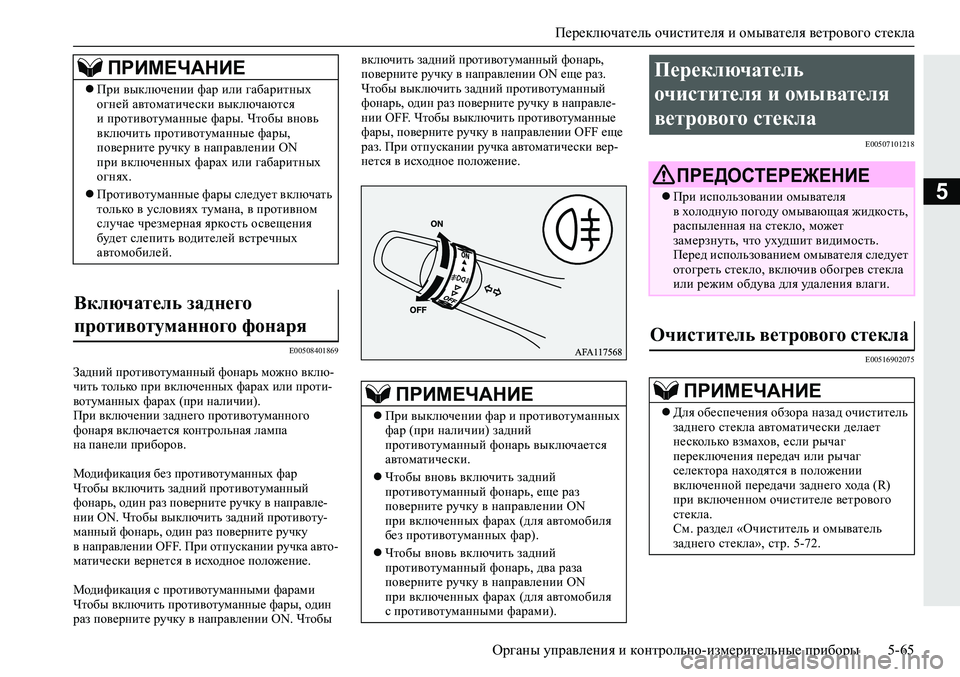

Переключатель очистителя и омывателя ветрового стекла
Органы управления и контрольно-измерительные приборы5-65
5
E00508401869
Задний противотуманный фонарь можно вклю-
чить только при включенных фарах или проти-
вотуманных фарах (при наличии).
При включении заднего противотуманного
фонаря включается контрольная лампа
на панели приборов.
Модификация без противотуманных фар
Чтобы включить задний противотуманный
фонарь, один раз поверните ручку в направле-
нии ON. Чтобы выключить задний противоту-
манный фонарь, один раз
поверните ручку
в направлении OFF. При отпускании ручка авто-
матически вернется в исходное положение.
Модификация с противотуманными фарами
Чтобы включить противотуманные фары, один
раз поверните ручку в направлении ON. Чтобы включить задний противотуманный фонарь,
поверните ручку в направлении ON еще раз.
Чтобы выключить задний противотуманный
фонарь, один раз поверните ручку в направле-
нии OFF. Чтобы
выключить противотуманные
фары, поверните ручку в направлении OFF еще
раз. При отпускании ручка автоматически вер-
нется в исходное положение.
E00507101218
E00516902075
ПРИМЕЧАНИЕ
При выключении фар или габаритных
огней автоматически выключаются
и противотуманные фары. Чтобы вновь
включить противотуманные фары,
поверните ручку в направлении ON
при включенных фарах или габаритных
огнях.
Противотуманные фары следует включать
только в условиях тумана, в противном
случае чрезмерная яркость освещения
будет слепить водителей встречных
автомобилей.
Включатель заднего
противотуманного фонаря
ПРИМЕЧАНИЕ
При выключении фар и противотуманных
фар (при наличии) задний
противотуманный фонарь выключается
автоматически.
Чтобы вновь включить задний
противотуманный фонарь, еще раз
поверните ручку в направлении ON
при включенных фарах (для автомобиля
без противотуманных фар).
Чтобы вновь включить задний
противотуманный фонарь, два раза
поверните ручку в направлении ON
при включенных фарах (для
автомобиля
с противотуманными фарами).
Переключатель
очистителя и омывателя
ветрового стекла
ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя
в холодную погоду омывающая жидкость,
распыленная на стекло, может
замерзнуть, что ухудшит видимость.
Перед использованием омывателя следует
отогреть стекло, включив обогрев стекла
или режим обдува для удаления влаги.
Очиститель ветрового стекла
ПРИМЕЧАНИЕ
Для обеспечения обзора назад очиститель
заднего стекла автоматически делает
несколько взмахов, если рычаг
переключения передач или рычаг
селектора находятся в положении
включенной передачи заднего хода (R)
при включенном очистителе ветрового
стекла.
См. раздел «Очиститель и омыватель
заднего стекла», стр. 5-72.

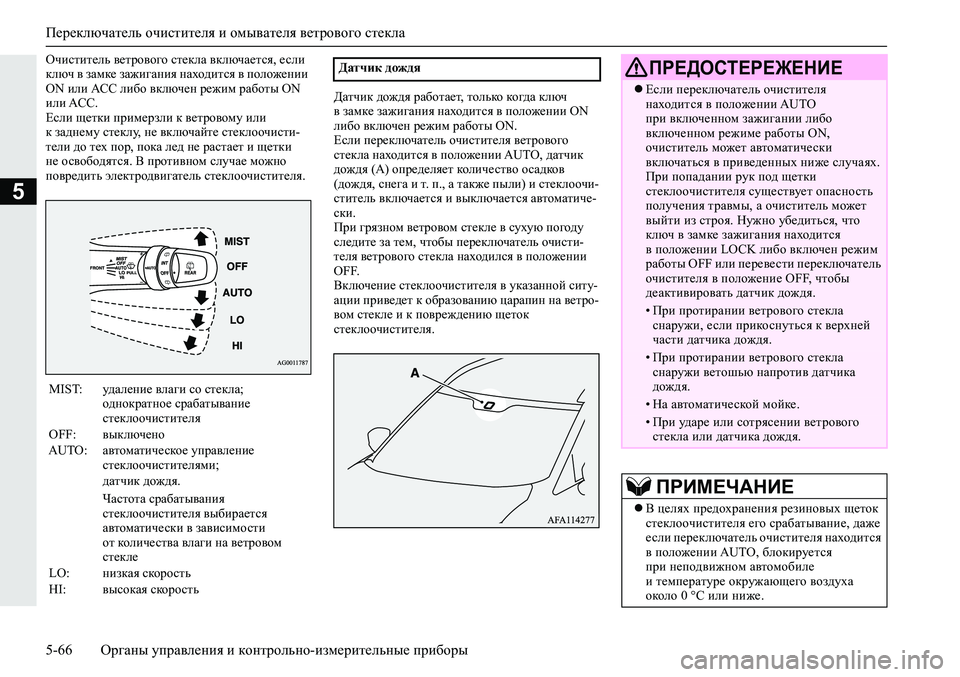

Переключатель очистителя и омывателя ветрового стекла
5-66Органы управления и контрольно-измерительные приборы
5
Очиститель ветрового стекла включается, если
ключ в замке зажигания находится в положении
ON или АС С либо включен режим работы ON
или ACC.
Если щетки примерзли к ветровому или
к заднему стеклу, не включайте стеклоочисти-
тели до тех пор, пока лед не растает и щетки
не освободятся. В противном случае можно
повредить электродвигатель стеклоочистителя.
Датчик дождя работает, только ко гд а ключ
в замке зажигания находится в положении ON
либо включен режим работы ON.
Если переключатель очистителя ветрового
стекла находится в положении AUTO, датчик
дождя (А) определяет количество осадков
(дождя, снега и т. п., а также пыли) и стеклоочи-
ститель включается и выключается автоматиче-
ски.
При грязном ветровом стекле
в сухую погоду
следите за тем, чтобы переключатель очисти-
теля ветрового стекла находился в положении
OFF.
Включение стеклоочистителя в указанной ситу-
ации приведет к образованию царапин на ветро-
вом стекле и к повреждению щеток
стеклоочистителя.
MIST:удаление влаги со стекла;
однократное срабатывание
стеклоочистителя
OFF:выключено
AUTO:автоматическое управление
стеклоочистителями;
датчик дождя.
Частота срабатывания
стеклоочистителя
выбирается
автоматически в зависимости
от количества влаги на ветровом
стекле
LO:низкая скорость
HI:высокая скорость
Датчик дождяПРЕДОСТЕРЕЖЕНИЕ
Если переключатель очистителя
находится в положении AUTO
при включенном зажигании либо
включенном режиме работы ON,
очиститель может автоматически
включаться в приведенных ниже случаях.
При попадании рук под щетки
стеклоочистителя существует опасность
получения травмы, а очиститель может
выйти из строя. Нужно убедиться, что
ключ в замке зажигания находится
в положении LOCK либо включен режим
работы OFF или перевести переключатель
очистителя в положение OFF, чтобы
деактивировать датчик дождя.
•При протирании ветрового стекла
снаружи, если прикоснуться к верхней
части датчика дождя.
•При протирании ветрового стекла
снаружи ветошью напротив датчика
дождя.
•На автоматической мойке.
•При ударе или сотрясении ветрового
стекла или датчика дождя.
ПРИМЕЧАНИЕ
В целях предохранения резиновых щеток
стеклоочистителя его срабатывание, даже
если переключатель очистителя находится
в положении AUTO, блокируется
при неподвижном автомобиле
и температуре окружающего воздуха
около 0 °C или ниже.

Переключатель очистителя и омывателя ветрового стекла
Органы управления и контрольно-измерительные приборы5-67

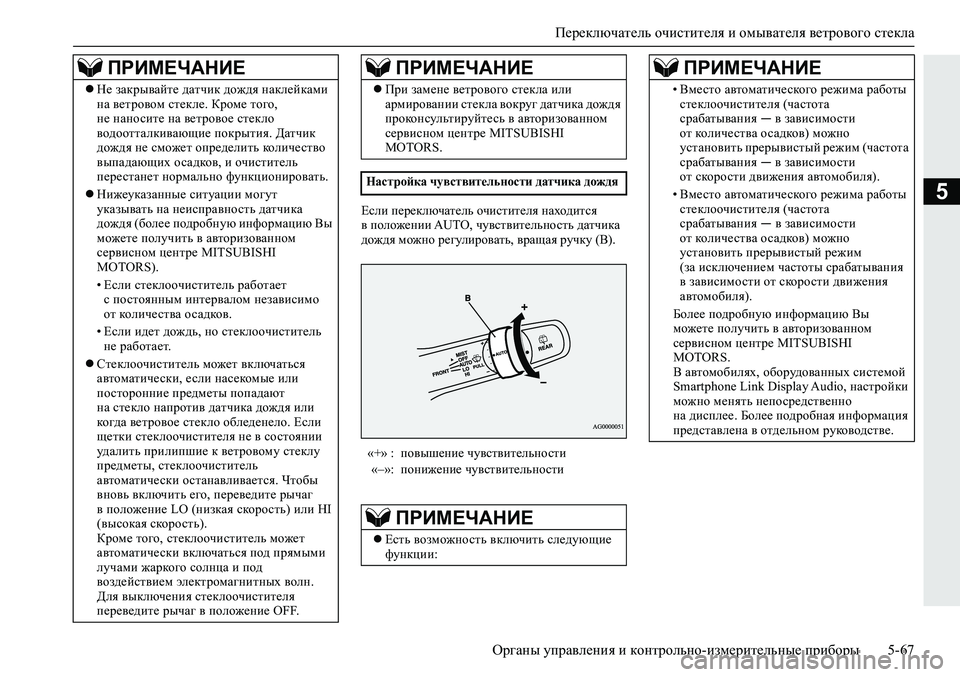

5Если переключатель очистителя находится
в положении AUTO, чувствительность датчика
дождя можно регулировать, вращая ручку (В). Не закрывайте датчик дождя наклейками
на ветровом стекле. Кроме того,
не наносите на ветровое стекло
водоотталкивающие покрытия. Датчик
дождя не сможет определить количество
выпадающих осадков, и очиститель
перестанет нормально функционировать.
Нижеуказанные ситуации могут
указывать на неисправность датчика
дождя (более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS).
•Если стеклоочиститель работает
с постоянным интервалом независимо
от количества осадков.
•Если идет дождь, но стеклоочиститель
не работает.
Стеклоочиститель может включаться
автоматически, если насекомые или
посторонние предметы попадают
на стекло напротив датчика дождя или
ко гд а ветровое стекло
обледенело. Если
щетки стеклоочистителя не в состоянии
удалить прилипшие к ветровому стеклу
предметы, стеклоочиститель
автоматически останавливается. Чтобы
вновь включить его, переведите рычаг
в положение LO (низкая скорость) или HI
(высокая скорость).
Кроме того, стеклоочиститель может
автоматически включаться под прямыми
лучами жаркого солнца и под
воздействием электромагнитных волн.
Для выключения стеклоочистителя
переведите рычаг
в положение OFF.
ПРИМЕЧАНИЕ
При замене ветрового стекла или
армировании стекла вокруг датчика дождя
проконсультируйтесь в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Настройка чувствительности датчика дождя
«+» :повышение чувствительности
«–»:понижение чувствительности
ПРИМЕЧАНИЕ
Есть возможность включить следующие
функции:
ПРИМЕЧАНИЕ
•Вместо автоматического режима работы
стеклоочистителя (частота
срабатывания — в зависимости
от количества осадков) можно
установить прерывистый режим (частота
срабатывания — в зависимости
от скорости движения автомобиля).
•Вместо автоматического режима работы
стеклоочистителя (частота
срабатывания — в зависимости
от количества осадков) можно
установить прерывистый режим
(за исключением частоты срабатывания
в зависимости от
скорости движения
автомобиля).
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
ПРИМЕЧАНИЕ

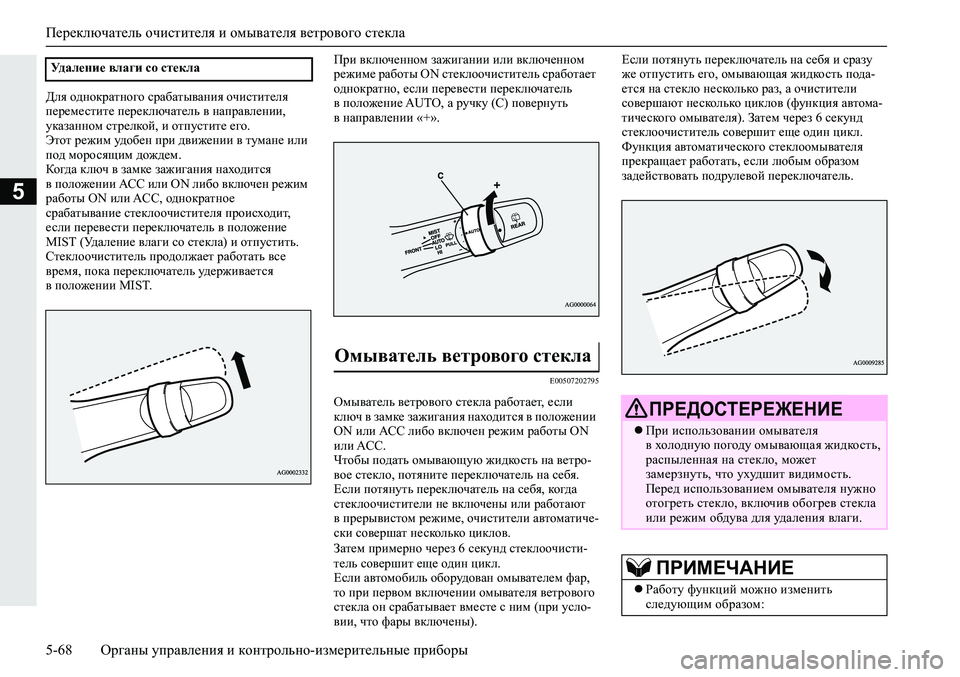

Переключатель очистителя и омывателя ветрового стекла
5-68Органы управления и контрольно-измерительные приборы
5
Для однократного срабатывания очистителя
переместите переключатель в направлении,
указанном стрелкой, и отпустите его.
Этот режим удобен при движении в тумане или
под моросящим дождем.
Ко гд а ключ в замке зажигания находится
в положении АС С или ON либо включен режим
работы ON или ACC, однократное
срабатывание стеклоочистителя происходит,
если перевести переключатель в положение
MIST (Удаление влаги
со стекла) и отпустить.
Стеклоочиститель продолжает работать все
время, пока переключатель удерживается
в положении MIST.При включенном зажигании или включенном
режиме работы ON стеклоочиститель сработает
однократно, если перевести переключатель
в положение AUTO, а ручку (С) повернуть
в направлении «+».
E00507202795
Омыватель ветрового стекла работает, если
ключ в замке зажигания находится в положении
ON или АС С либо включен режим работы ON
или ACC.
Чтобы подать омывающую жидкость на ветро-
вое стекло, потяните переключатель на себя.
Если потянуть переключатель на себя, ко гд а
стеклоочистители не включены или работают
в прерывистом режиме, очистители автоматиче-
ски совершат несколько
циклов.
Затем примерно через 6 секунд стеклоочисти-
тель совершит еще один цикл.
Если автомобиль оборудован омывателем фар,
то при первом включении омывателя ветрового
стекла он срабатывает вместе с ним (при усло-
вии, что фары включены).Если потянуть переключатель на себя и сразу
же отпустить его, омывающая жидкость пода-
ется на стекло несколько раз, а очистители
совершают
несколько циклов (функция автома-
тического омывателя). Затем через 6 секунд
стеклоочиститель совершит еще один цикл.
Функция автоматического стеклоомывателя
прекращает работать, если любым образом
задействовать подрулевой переключатель. Удаление влаги со стекла
Омыватель ветрового стекла
ПРЕДОСТЕРЕЖЕНИЕ
При использовании омывателя
в холодную погоду омывающая жидкость,
распыленная на стекло, может
замерзнуть, что ухудшит видимость.
Перед использованием омывателя нужно
отогреть стекло, включив обогрев стекла
или режим обдува для удаления влаги.
ПРИМЕЧАНИЕ
Работу функций можно изменить
следующим образом:

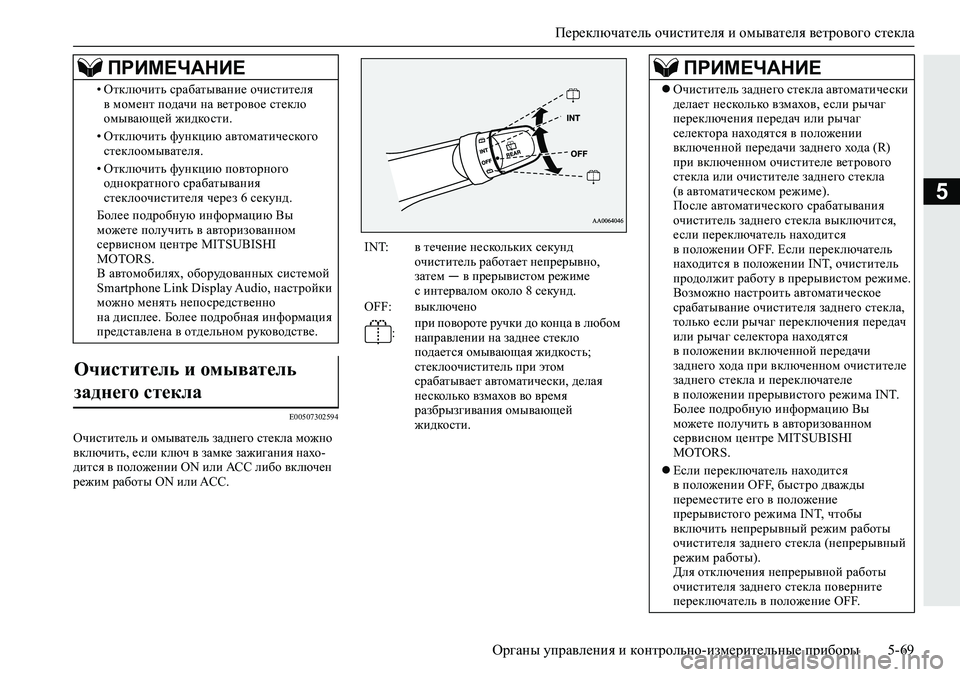

Переключатель очистителя и омывателя ветрового стекла
Органы управления и контрольно-измерительные приборы5-69
5
E00507302594
Очиститель и омыватель заднего стекла можно
включить, если ключ в замке зажигания нахо-
дится в положении ON или АС С либо включен
режим работы ON или ACC. •Отключить срабатывание очистителя
в момент подачи на ветровое стекло
омывающей жидкости.
•Отключить функцию автоматического
стеклоомывателя.
•Отключить функцию повторного
однократного срабатывания
стеклоочистителя через 6 секунд.
Более подробную информацию
Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
Очиститель и омыватель
заднего стекла ПРИМЕЧАНИЕ
INT:в течение нескольких секунд
очиститель работает непрерывно,
затем — в прерывистом режиме
с интервалом около 8 секунд.
OFF:выключено
:при повороте ручки до конца в любом
направлении на заднее стекло
подается омывающая жидкость;
стеклоочиститель при этом
срабатывает автоматически, делая
несколько взмахов во время
разбрызгивания омывающей
жидкости.
ПРИМЕЧАНИЕ
Очиститель заднего стекла автоматически
делает несколько взмахов, если рычаг
переключения передач или рычаг
селектора находятся в положении
включенной передачи заднего хода (R)
при включенном очистителе ветрового
стекла или очистителе заднего стекла
(в автоматическом режиме).
После автоматического срабатывания
очиститель заднего стекла выключится,
если переключатель находится
в положении OFF. Если переключатель
находится в положении
INT, очиститель
продолжит работу в прерывистом режиме.
Возможно настроить автоматическое
срабатывание очистителя заднего стекла,
только если рычаг переключения передач
или рычаг селектора находятся
в положении включенной передачи
заднего хода при включенном очистителе
заднего стекла и переключателе
в положении прерывистого режима INT.
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.

Если переключатель находится
в положении OFF, быстро дважды
переместите его в положение
прерывистого режима INT, чтобы
включить непрерывный режим работы
очистителя заднего стекла (непрерывный
режим работы).
Для отключения непрерывной работы
очистителя заднего стекла поверните
переключатель в положение OFF.

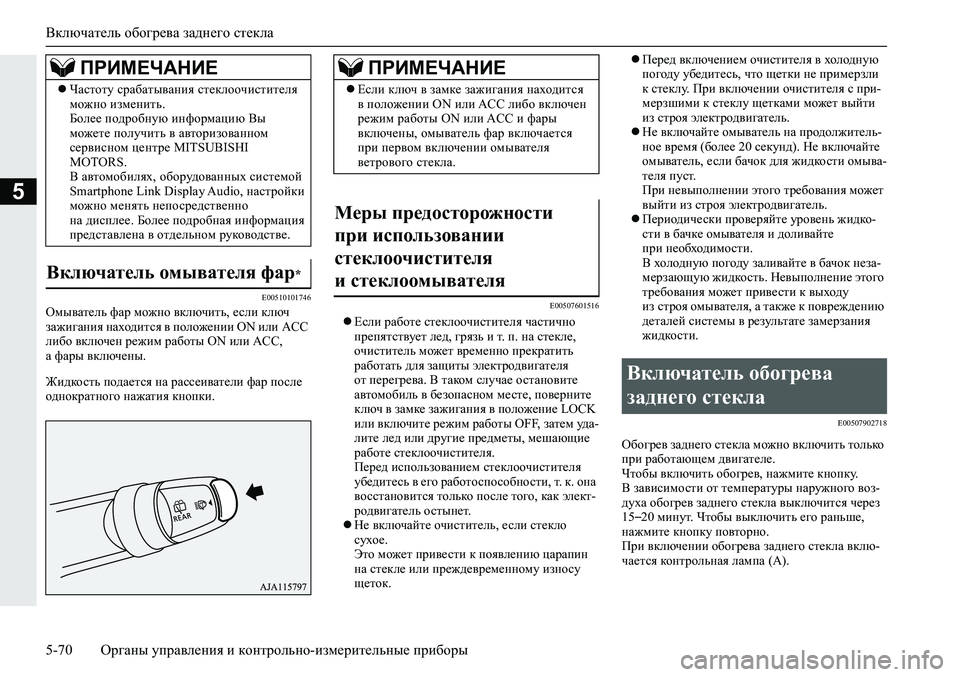

Включатель обогрева заднего стекла
5-70Органы управления и контрольно-измерительные приборы
5
E00510101746Омыватель фар можно включить, если ключ
зажигания находится в положении ON или ACC
либо включен режим работы ON или ACC,
а фары включены.
Жидкость подается на рассеиватели фар после
однократного нажатия кнопки.E00507601516
Если работе стеклоочистителя частично
препятствует лед, грязь и т. п. на стекле,
очиститель может временно прекратить
работать для защиты электродвигателя
от перегрева. В таком случае остановите
автомобиль в безопасном месте, поверните
ключ в замке зажигания в положение LOCK
или включите режим работы OFF, затем уд а-
лите лед или другие предметы, мешающие
работе
стеклоочистителя.
Перед использованием стеклоочистителя
убедитесь в его работоспособности, т. к. она
восстановится только после того, как элект-
родвигатель остынет.
Не включайте очиститель, если стекло
сухое.
Это может привести к появлению царапин
на стекле или преждевременному износу
щеток.Перед включением очистителя в холодную
погоду убедитесь, что щетки не примерзли
к стеклу
. При включении очистителя с при-
мерзшими к стеклу щетками может выйти
из строя электродвигатель.
Не включайте омыватель на продолжитель-
ное время (более 20 секунд). Не включайте
омыватель, если бачок для жидкости омыва-
теля пуст.
При невыполнении этого требования может
выйти из строя электродвигатель.
Периодически проверяйте уровень жидко-
сти в бачке
омывателя и доливайте
при необходимости.
В холодную погоду заливайте в бачок неза-
мерзающую жидкость. Невыполнение этого
требования может привести к выходу
из строя омывателя, а также к повреждению
деталей системы в результате замерзания
жидкости.
E00507902718
Обогрев заднего стекла можно включить только
при работающем двигателе.
Чтобы включить обогрев, нажмите кнопку.
В зависимости от температуры наружного воз-
духа обогрев заднего стекла выключится через
15–20 минут. Чтобы выключить его раньше,
нажмите кнопку повторно.
При включении обогрева заднего стекла вклю-
чается контрольная лампа (А). Частоту срабатывания стеклоочистителя
можно изменить
.
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
Включатель омывателя фар*
ПРИМЕЧАНИЕПРИМЕЧАНИЕ
Если ключ в замке зажигания находится
в положении ON или ACC либо включен
режим работы ON или ACC и фары
включены, омыватель фар включается
при первом включении омывателя
ветрового стекла.
Меры предосторожности
при использовании
стеклоочистителя
и стеклоомывателя
Включатель обогрева
заднего стекла

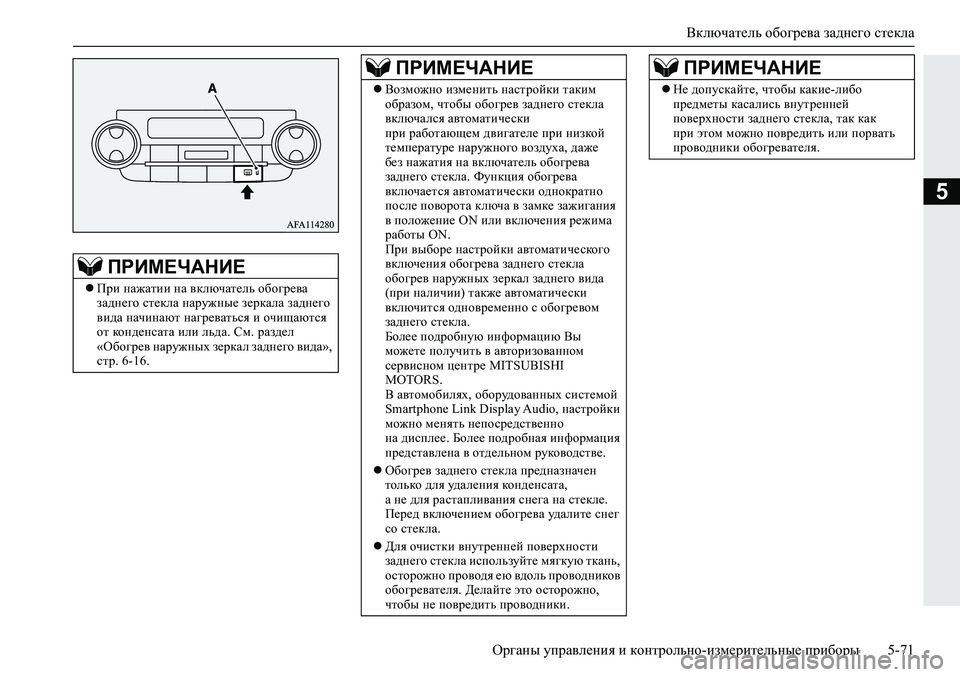

Включатель обогрева заднего стекла
Органы управления и контрольно-измерительные приборы5-71
5
ПРИМЕЧАНИЕ
При нажатии на включатель обогрева
заднего стекла наружные зеркала заднего
вида начинают нагреваться и очищаются
от конденсата или льда. См. раздел
«Обогрев наружных зеркал заднего вида»,
стр. 6-16.
Возможно изменить настройки таким
образом, чтобы обогрев заднего стекла
включался автоматически
при работающем двигателе при низкой
температуре наружного воздуха, даже
без нажатия на включатель обогрева
заднего стекла. Функция обогрева
включается автоматически однократно
после поворота ключа в замке зажигания
в положение ON или включения режима
работы ON.
При выборе настройки автоматического
включения обогрева
заднего стекла
обогрев наружных зеркал заднего вида
(при наличии) также автоматически
включится одновременно с обогревом
заднего стекла.
Более подробную информацию Вы
можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно
на дисплее. Более подробная информация
представлена в отдельном руководстве.
Обогрев заднего стекла предназначен
только
для удаления конденсата,
а не для растапливания снега на стекле.
Перед включением обогрева удалите снег
со стекла.
Для очистки внутренней поверхности
заднего стекла используйте мягкую ткань,
осторожно проводя ею вдоль проводников
обогревателя. Делайте это осторожно,
чтобы не повредить проводники.
ПРИМЕЧАНИЕ
Не допускайте, чтобы какие-либо
предметы касались внутренней
поверхности заднего стекла, так как
при этом можно повредить или порвать
проводники обогревателя.
ПРИМЕЧАНИЕ

Включатель обогрева ветрового стекла*
5-72Органы управления и контрольно-измерительные приборы
5
E00532000067В холодную погоду ветровое стекло может обо-
греваться с помощью нитей встроенного элек-
трообогрева.
Обогрев ускоряет удаление инея и конденсата
с ветрового стекла.
Включателем обогрева ветрового стекла можно
пользоваться при работающем двигателе, ко гд а
температура окружающего воздуха составляет
примерно 5
°C или ниже.
Чтобы включить обогрев ветрового стекла,
нажмите кнопку переключателя. В зависимо-
сти от температуры наружного воздуха обогрев
заднего стекла выключится через 5–10 минут.
Чтобы выключить обогрев раньше, нажмите
кнопку повторно.
При включении обогрева ветрового стекла
включается контрольная лампа (А).
E00532100055Левая и правая части обода рулевого кол е с а
обогреваются за счет встроенной нити подо-
грева.
: зона обогрева
Включать обогрев обода рулевого кол е с а можно
только тогда, ко гд а включено зажигание
или включен режим работы ON.
Чтобы включить обогрев обода рулевого кол е с а,
нажмите кнопку переключателя. Примерно
через 30 минут обогрев автоматически отклю-
чится. Чтобы выключить обогрев обода
руле-
вого кол е с а раньше, нажмите кнопку
переключателя повторно.
Включатель обогрева
ветрового стекла*ПРЕДОСТЕРЕЖЕНИЕ
При работе обогрева внешняя сторона
ветрового стекла нагревается.
Во избежание ожогов запрещается
прикасаться к ветровому стеклу.
ПРИМЕЧАНИЕ
Перед включением обогрева удалите снег
с ветрового стекла. Обогрев ветрового
стекла не предназначен для
растапливания большого количества
снега, скопившегося на стекле.
Во избежание разряда аккумуляторной
батареи не включайте обогрев ветрового
стекла на продолжительное время.
Включатель обогрева
обода рулевого колеса*
