Фильтр твердых частиц (DPF)*

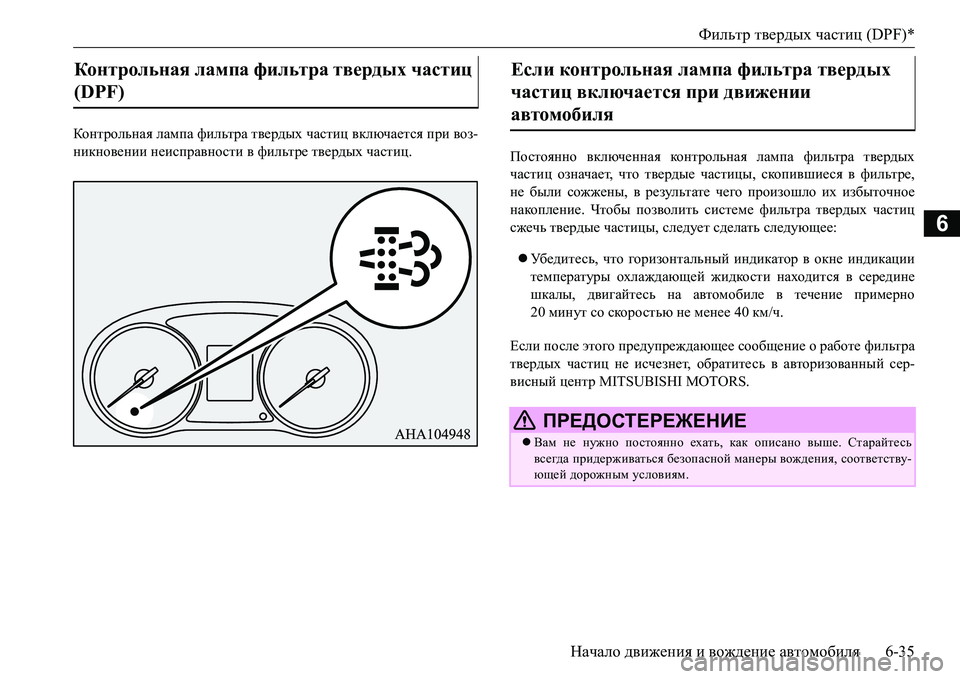

Начало движения и вождение автомобиля6-35
6
Контрольная лампа фильтра твердых частиц включается при воз-
никновении неисправности в фильтре твердых частиц.
Постоянно включенная контрольная лампа фильтра твердых
частиц означает, что твердые частицы, скопившиеся в фильтре,
не были сожжены, в результате чего произошло их избыточное
накопление. Чтобы позволить системе фильтра твердых частиц
сжечь твердые частицы, следует сделать следующее:
Убе д и т е с ь, что
горизонтальный индикатор в окне индикации
температуры охлаждающей жидкости находится в середине
шкалы, двигайтесь на автомобиле в течение примерно
20минут со скоростью не менее 40 км/ч.
Если после этого предупреждающее сообщение о работе фильтра
твердых частиц не исчезнет, обратитесь в авторизованный сер-
висный центр MITSUBISHI MOTORS.
Контрольная лампа фильтра твердых частиц
(DPF)

Если контрольная лампа фильтра твердых
частиц включается при движении
автомобиля

ПРЕДОСТЕРЕЖЕНИЕ
Вам не нужно постоянно ехать, как описано выше. Старайтесь
всегда придерживаться безопасной манеры вождения, соответству-
ющей дорожным условиям.

Работа турбонагнетателя*

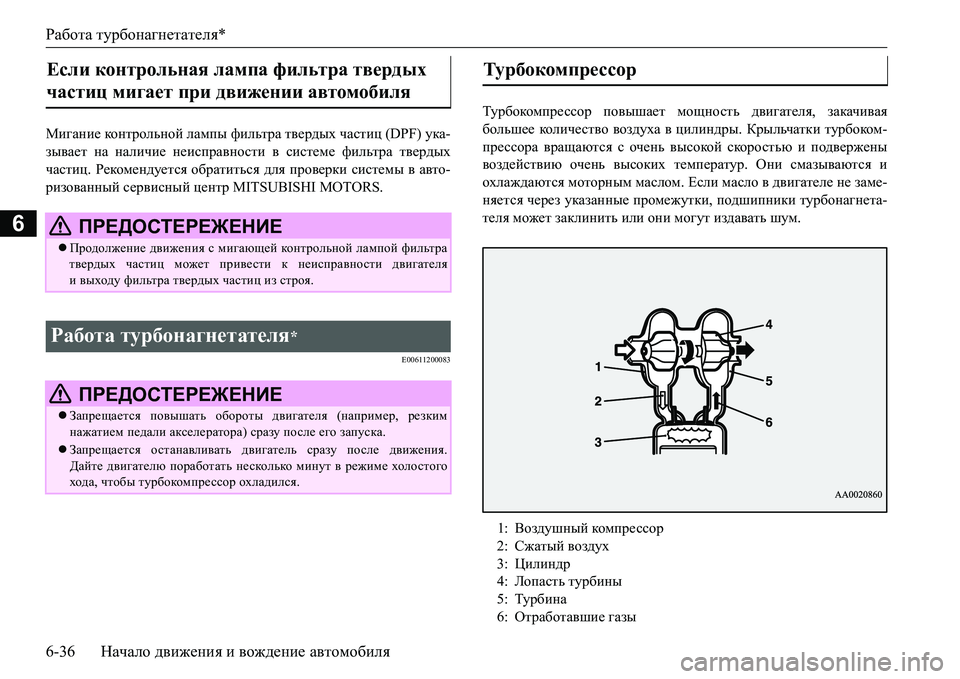

6-36Начало движения и вождение автомобиля
6
Fb]Zgb_ контрольной лампы фильтра твердых частиц (DPF) ука-
зывает на наличие неисправности в системе фильтра твердых
частиц. Рекомендуется обратиться для проверки системы в авто-
ризованный сервисный центр MITSUBISHI MOTORS.
E00611200083
Турбокомпрессор повышает мощность двигателя, закачивая
большее коли че с тво воздуха в цилиндры. Крыльчатки турбоком-
прессора вращаются с очень высокой скоростью и подвержены
воздействию очень высоких температур. Они смазываются и
охлаждаются моторным маслом. Если масло в двигателе не заме-
няется через указанные промежутки, подшипники турбонагнета-
теля может заклинить или они могут издавать шум.
Если контрольная лампа фильтра твердых
частиц мигает при движении автомобиля

ПРЕДОСТЕРЕЖЕНИЕ
Продолжение движения с мигающей контрольной лампой фильтра
твердых частиц может привести к неисправности двигателя
ивыходу фильтра твердых частиц из строя.
Работа турбонагнетателя*
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается повышать обороты двигателя (например, резким
нажатием педали акселератора) сразу после его запуска.
Запрещается останавливать двигатель сразу после движения.
Дайте двигателю поработать несколько минут в режиме холо стого
хода, чтобы турбокомпрессор охладился.
Турбокомпрессор
1:Воздушный компрессор
2:Сжатый воздух
3:Цилиндр
4:Лопасть турбины
5:Турбина
6:Отработавшие газы

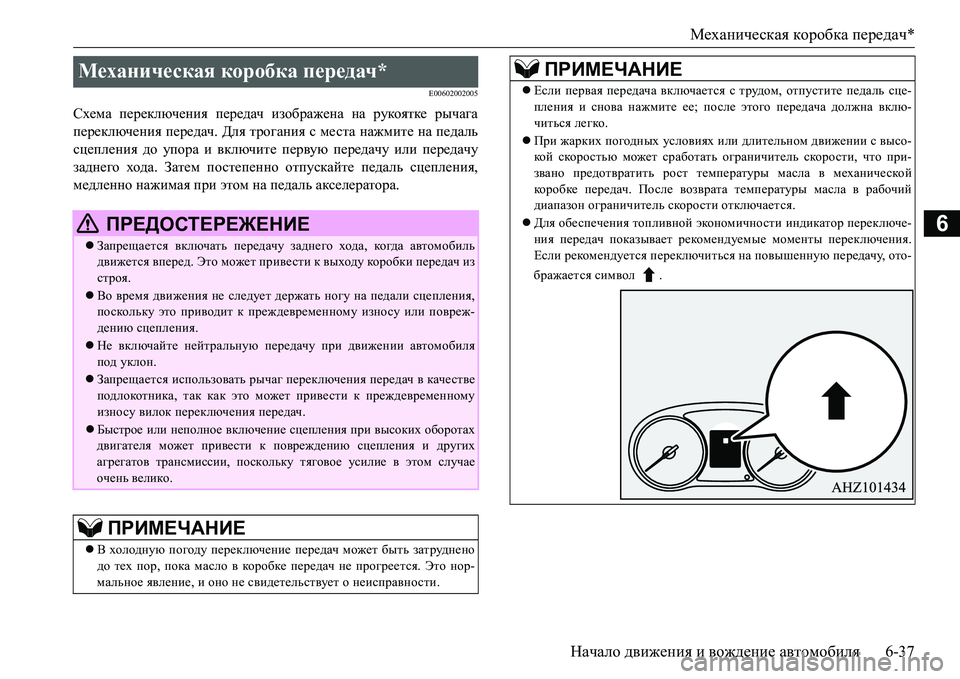

Механическая коробка передач*
Начало движения и вождение автомобиля6-37
6
E00602002005
Схема переключения передач изображена на рукоятке рычага
переключения передач. Для трогания с места нажмите на педаль
сцепления до упора и включите первую передачу или передачу
заднего хода. Затем постепенно отпускайте педаль сцепления,
медленно нажимая при этом на педаль акселератора.
Механическая коробка передач*
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается включать передачу заднего хода, когда автомобиль
движется вперед. Это может привести к выходу коробки передач из
строя.
Во время движения не следует держать ногу на педали сцепления,
поскольку это приводит к преждевременному износу или повреж-
дению сцепления.
Не включайте нейтральную передачу при движении автомобиля
под уклон.
Запрещается использовать рычаг переключения передач в качестве
подлокотника, так как это может привести к преждевременному
износу вилок переключения передач.
Быстрое или неполное включение сцепления при высоких оборотах
двигателя может привести к повреждению сцепления и других
агрегатов трансмиссии, поскольку тяговое усилие в этом случае
очень велико.
ПРИМЕЧАНИЕ
В холодную погоду переключение передач может быть затруднено
до тех пор, пока масло в короб ке передач не прогреется. Это нор-
мальное явление, и оно не свидетельствует о неисправности.
Если первая передача включается с трудом, отпустите педаль сце-
пления и снова нажмите ее; после этого передача должна вклю-
читься легко.
При жарких погодных условиях или длительном движении с высо-
ко й скоростью может сработать ограничитель скорости, что при-
звано предотвратить рост температуры масла в механической
коробке передач. После возврата температуры
масла в рабочий
диапазон ограничитель скорости отключается.
Для обеспечения топливной экономичности индикатор переключе-
ния передач показывает рекомендуемые моменты переключения.
Если рекомендуется переключиться на повышенную передачу, ото-
бражается символ .
ПРИМЕЧАНИЕ

Механическая коробка передач*

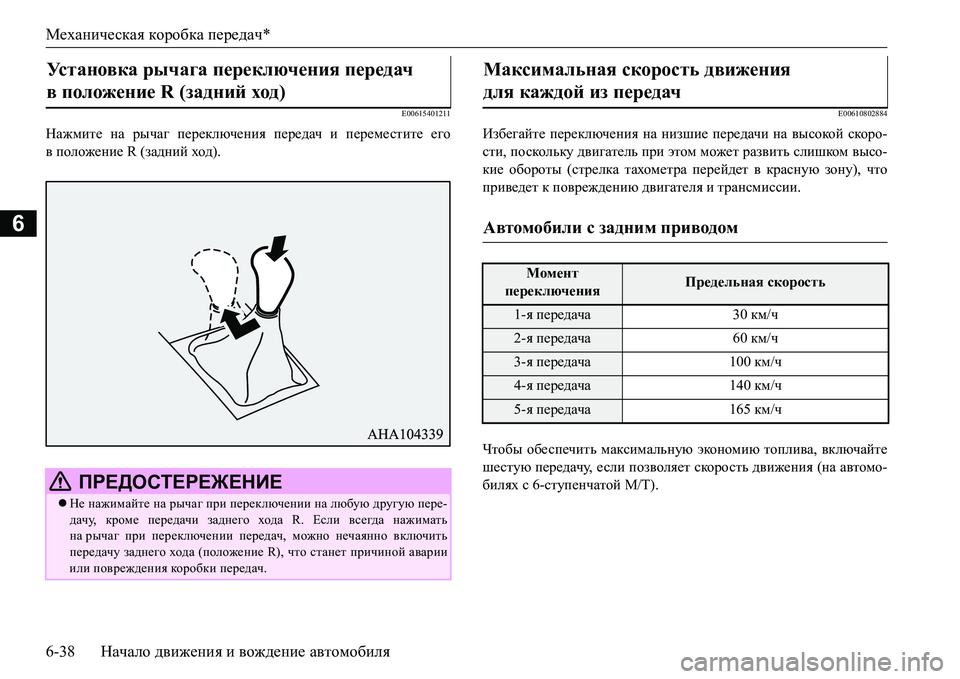

6-38Начало движения и вождение автомобиля
6
E00615401211
Нажмите на рычаг переключения передач и переместите его
вположение R (задний ход).
E00610802884
Избегайте переключения на низшие передачи на высокой скоро-
сти, поскольку двигатель при этом может развить слишком высо-
кие обороты (стрелка тахометра перейдет в красную зону), что
приведет к повреждению двигателя и трансмиссии.
Чтобы обеспечить максимальную экономию топлива, включайте
шестую передачу, если позволяет скорость движения (на автомо-
билях с 6-ступенчатой М/Т).
Установка рычага переключения передач
в положение R (задний ход)
ПРЕДОСТЕРЕЖЕНИЕ
Не нажимайте на рычаг при переключении на любую другую пере-
дачу, кроме передачи заднего хода R. Если всегда нажимать
на рычаг при переключении передач, можно нечаянно включить
передачу заднего хода (положение R), что станет причиной аварии
или повреждения коробки передач.
Максимальная скорость движения
для каждой из передач
Автомобили с задним приводом
Момент
переключенияПредельная скорость
1-я передача30 км/ч
2-я передача60 км/ч
3-я передача100 км/ч
4-я передача140 км/ч
5-я передача165 км/ч

Режим ручного переключения передач 5-ступенчатой A/T

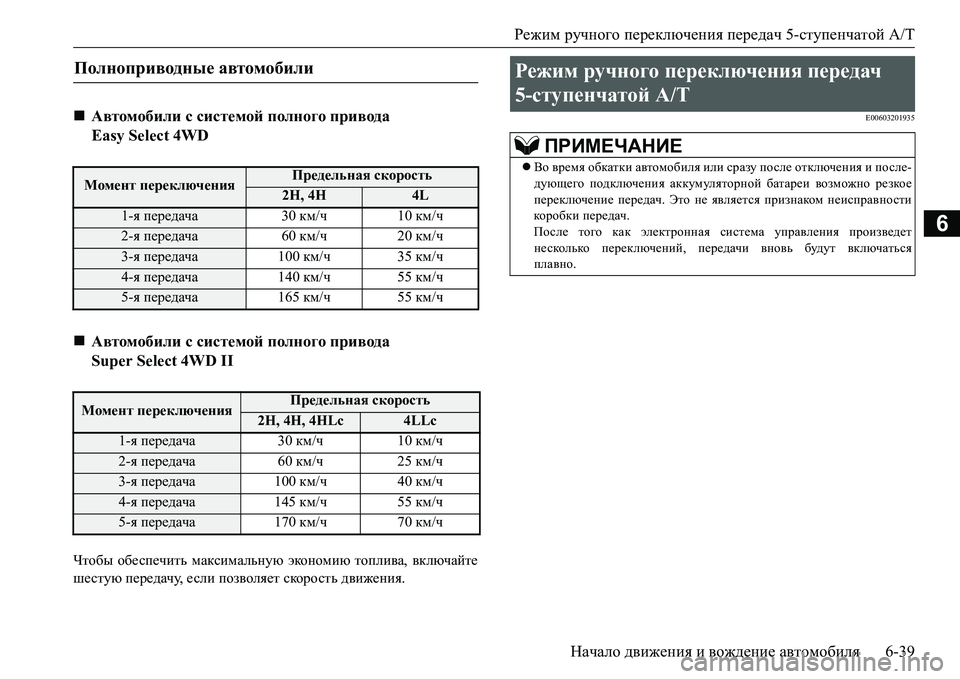

Начало движения и вождение автомобиля6-39
6
Чтобы обеспечить максимальную экономию топлива, включайте
шестую передачу, если позволяет скорость движения.
E00603201935
Полноприводные автомобили
Автомобили с системой полного привода
Easy Select 4WD
Момент переключенияПредельная скорость
2H, 4H4L
1-я передача30 км/ч10 км/ч
2-я передача60 км/ч20 км/ч
3-я передача100 км/ч35 км/ч
4-я передача140 км/ч55 км/ч
5-я передача165 км/ч55 км/ч
Автомобили с системой полного привода
Super Select 4WD II
Момент переключенияПредельная скорость
2H, 4H, 4HLc4LLc
1-я передача30 км/ч10 км/ч
2-я передача60 км/ч25 км/ч
3-я передача100 км/ч40 км/ч
4-я передача145 км/ч55 км/ч
5-я передача170 км/ч70 км/ч
Режим ручного переключения передач
5-ступенчатой A/T
ПРИМЕЧАНИЕ
Во время обкатки автомобиля или сразу после отключения и после-
дующего подключения аккумуляторной батареи возможно резкое
переключение передач. Это не является признаком неисправности
коробки передач.
После того как электронная система управления произведет
несколько переключений, передачи вновь будут включаться
плавно.

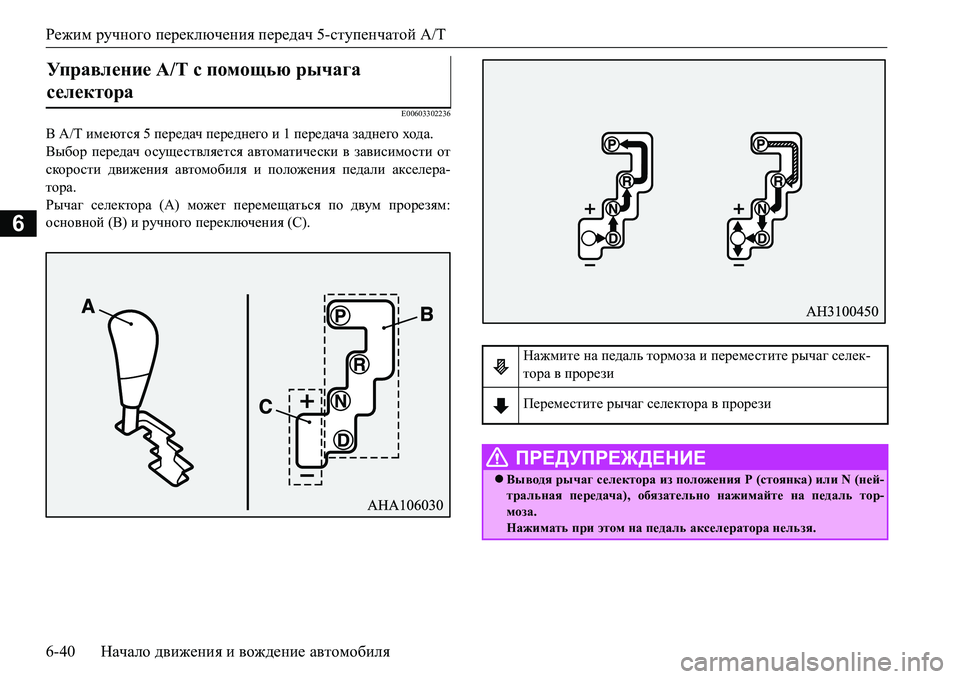

Режим ручного переключения передач 5-ступенчатой A/T
6-40Начало движения и вождение автомобиля
6
E00603302236
В A/T имеются 5 передач переднего и 1передача заднего хода.
Выбор передач осуществляется автоматически в зависимости от
скорости движения автомобиля и положения педали акселера-
тора.
Рычаг селектора (А) может перемещаться по двум прорезям:
основной (В) и ручного переключения (С).
Управление A/T с помощью рычага
селектора
Нажмите на педаль тормоза и переместите рычаг селек-
тора в прорези
Переместите рычаг селектора в прорези
ПРЕДУПРЕЖДЕНИЕ
Выводя рычаг селектора из положения Р (стоянка) или N (ней-
тральная передача), обязательно нажимайте на педаль тор-
моза.
Нажимать при этом на педаль акселератора нельзя.

Режим ручного переключения передач 5-ступенчатой A/T

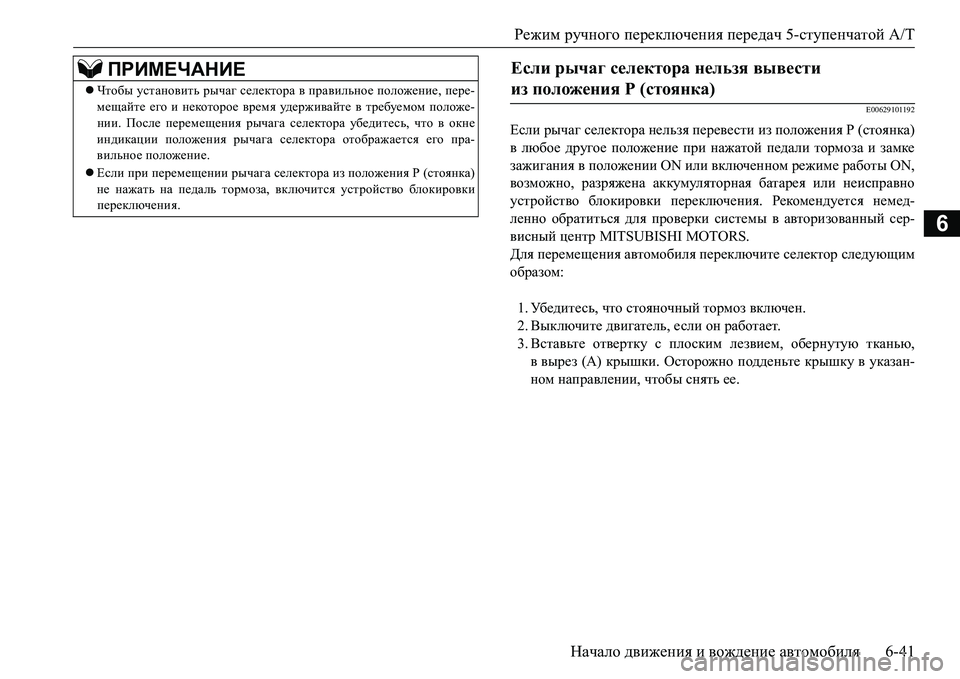

Начало движения и вождение автомобиля6-41
6
E00629101192
Если рычаг селектора нельзя перевести из положения Р (стоянка)
в любое другое положение при нажатой педали тормоза и замке
зажигания в положении ON или включенном режиме работы ON,
возможно, разряжена аккумуляторная батарея или неисправно
устройство блокировки переключения. Рекомендуется немед-
ленно обратиться для проверки системы в авторизованный сер-
висный центр MITSUBISHI MOTORS.
Для перемещения автомобиля переключите селектор
следующим
образом:
1.Убе д и т е с ь, что стояночный тормоз включен.
2.Выключите двигатель, если он работает.
3.Вставьте отвертку с плоским лезвием, обернутую тканью,
ввырез (A) крышки. Осторожно подденьте крышку в указан-
ном направлении, чтобы снять ее.
ПРИМЕЧАНИЕ
Чтобы установить рычаг селектора в правильное положение, пере-
мещайте его и некоторое время уд е р ж и ва й т е в требуемом положе-
нии. После перемещения рычага селектора убедитесь, что в окне
индикации положения рычага селектора отображается его пра-
вильное положение.
Если при перемещении рычага селектора из положения Р (стоянка)
не нажать на педаль тормоза, включится
устройство блокировки
переключения.
Если рычаг селектора нельзя вывести
из положения Р (стоянка)

Режим ручного переключения передач 5-ступенчатой A/T

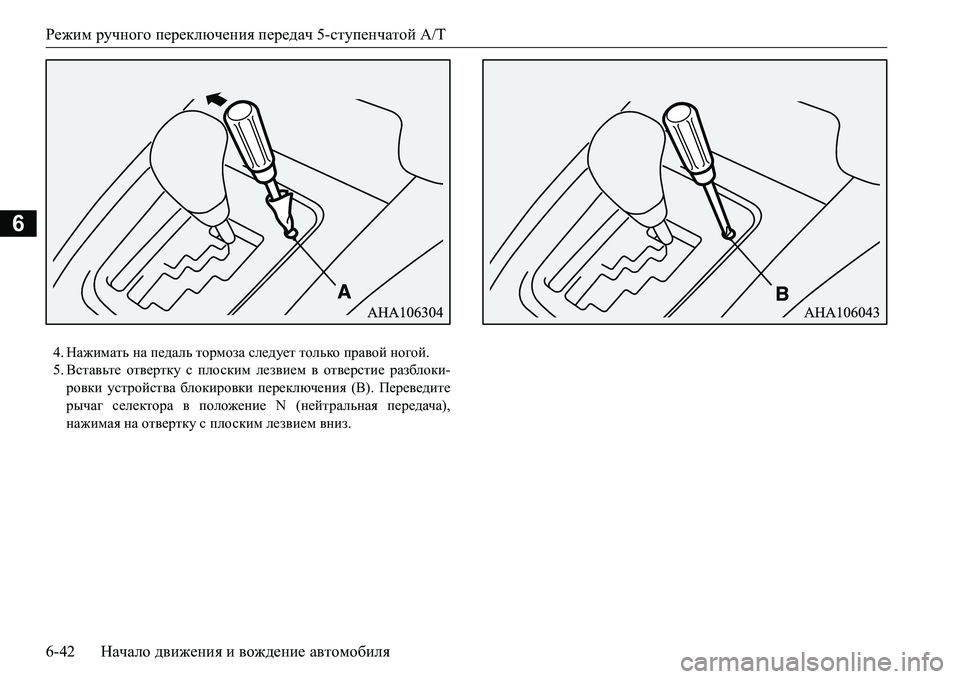

6-42Начало движения и вождение автомобиля
6
4.Нажимать на педаль тормоза следует только правой ногой.
5.Вставьте отвертку с плоским лезвием в отверстие разблоки-
ровки устройства блокировки переключения (B). Переведите
рычаг селектора в положение N (нейтральная передача),
нажимая на отвертку с плоским лезвием вниз.

Режим ручного переключения передач 5-ступенчатой A/T

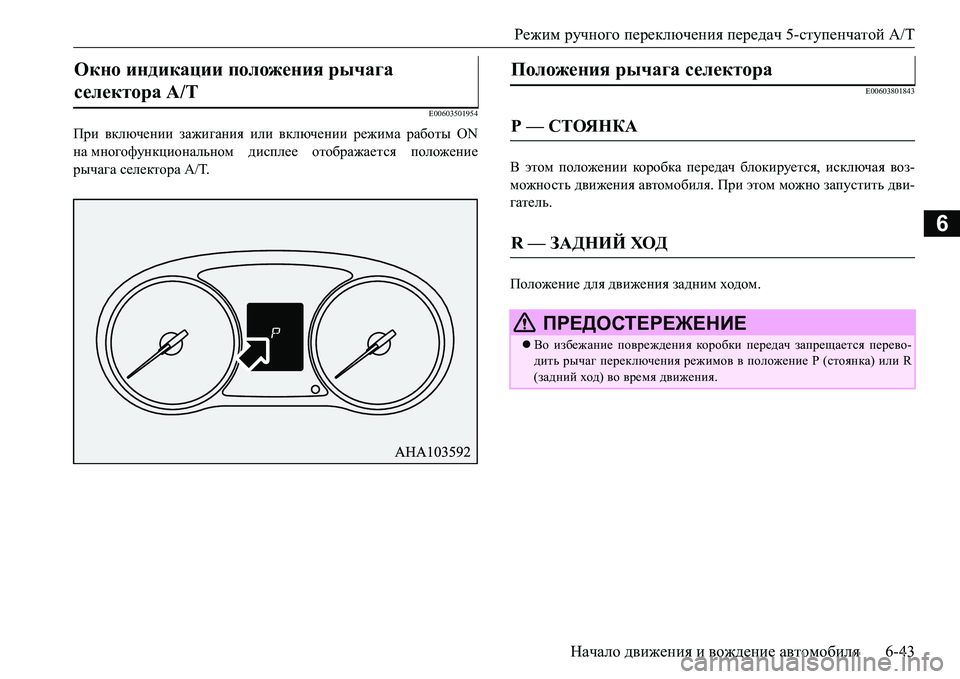

Начало движения и вождение автомобиля6-43
6
E00603501954
При включении зажигания или включении режима работы ON
на многофункциональном дисплее отображается положение
рычага селектора А/Т.
E00603801843
В этом положении коробка передач блокируется, исключая воз-
можность движения автомобиля. При этом можно запустить дви-
гатель.
Положение для движения задним ходом.
Окно индикации положения рычага
селектора A/T Положения рычага селектора
Р— СТОЯНКА
R— ЗАДНИЙ ХОД
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание повреждения коробки передач запрещается перево-
дить рычаг переключения режимов в положение Р (стоянка) или R
(задний ход) во время движения.

Режим ручного переключения передач 5-ступенчатой A/T

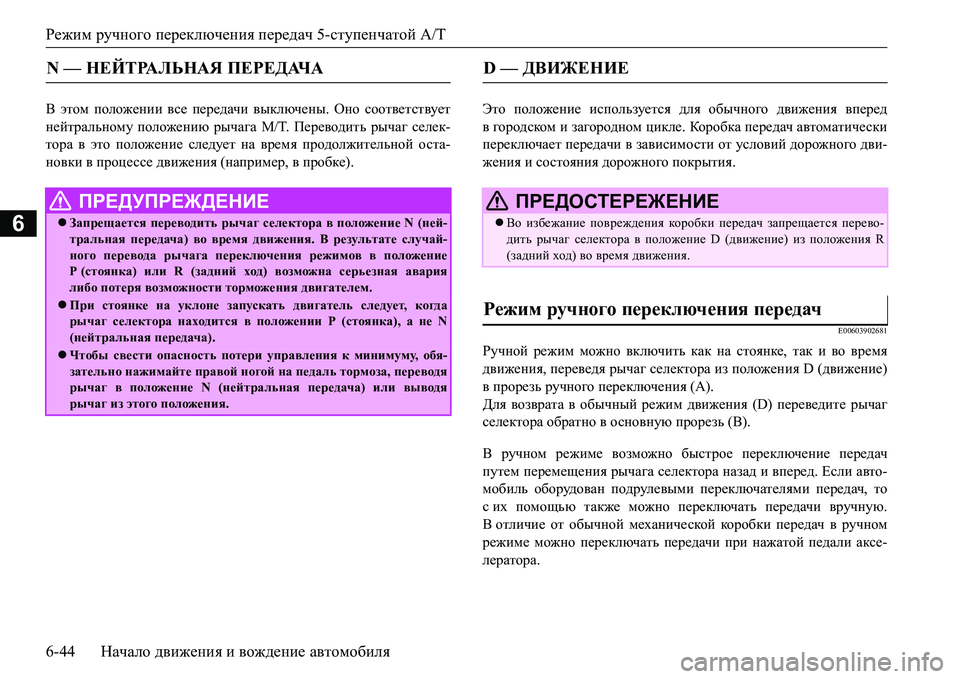

6-44Начало движения и вождение автомобиля
6
< этом положении все передачи выключены. Оно соответствует
нейтральному положению рычага M/T. Переводить рычаг селек-
тора в это положение следует на время продолжительной оста-
новки в процессе движения (например, в пробке).Это положение используется для обычного движения вперед
в городском и загородном цикле. Коробка передач автоматически
переключает передачи в зависимости от условий дорожного дви-
жения и состояния дорожного покрытия.
E00603902681
Ручной режим можно включить как на стоянке, так и во время
движения, переведя рычаг селектора из положения D (движение)
в прорезь ручного переключения (А).
Для возврата в обычный режим движения (D) переведите рычаг
селектора обратно в основную прорезь (B).
В ручном режиме возможно быстрое переключение передач
путем перемещения рычага селектора назад и вперед. Если авто-
мобиль оборудован подрулевыми переключателями передач, то
сих помощью также можно переключать передачи вручную.
Вотличие от обычной механической коробки передач в ручном
режиме можно переключать передачи при нажатой педали аксе-
лератора.
N— НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
ПРЕДУПРЕЖДЕНИЕ
Запрещается переводить рычаг селектора в положение N (ней-
тральная передача) во время движения. В результате случай-
ного перевода рычага переключения режимов в положение
Р(стоянка) или R (задний ход) возможна серьезная авария
либо потеря возможности торможения двигателем.
При стоянке на уклоне запускать двигатель следует, когда
рычаг селектора находится в положении Р (стоянка), а не N
(нейтральная передача).
Чтобы свести опасность потери управления к минимуму, обя-
зательно нажимайте правой ногой на педаль тормоза, переводя
рычаг в положение N (нейтральная передача) или выводя
рычаг из этого положения.
D— ДВИЖЕНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание повреждения коробки передач запрещается перево-
дить рычаг селектора в положение D (движение) из положения R
(задний ход) во время движения.
Режим ручного переключения передач
