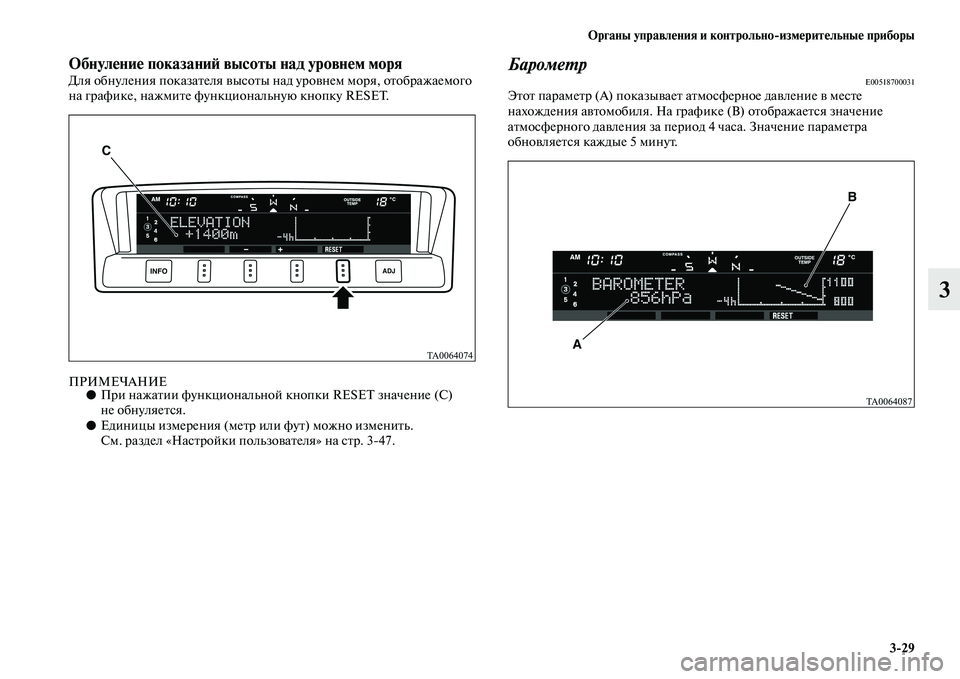

MITSUBISHI PAJERO 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно:измерительные приборы
3:29
3
Обнуление показаний высоты над уровнем моряДля обнуления показателя высоты над уровнем моря, отображаемого
на графике, нажмите функциональную кнопку RESET.
ПРИМЕЧАНИЕ●При нажатии функциональной кнопки RESET значение (C)
не обнуляется.
●Единицы измерения (метр или фут) можно изменить.
См. раздел «Настройки пользователя» на стр. 347.
БарометрE00518700031Этот параметр (А) показывает атмосферное давление в месте
нахождения автомобиля. На графике (В) отображается значение
атмосферного давления за период 4 часа. Значение параметра
обновляется каждые 5 минут.

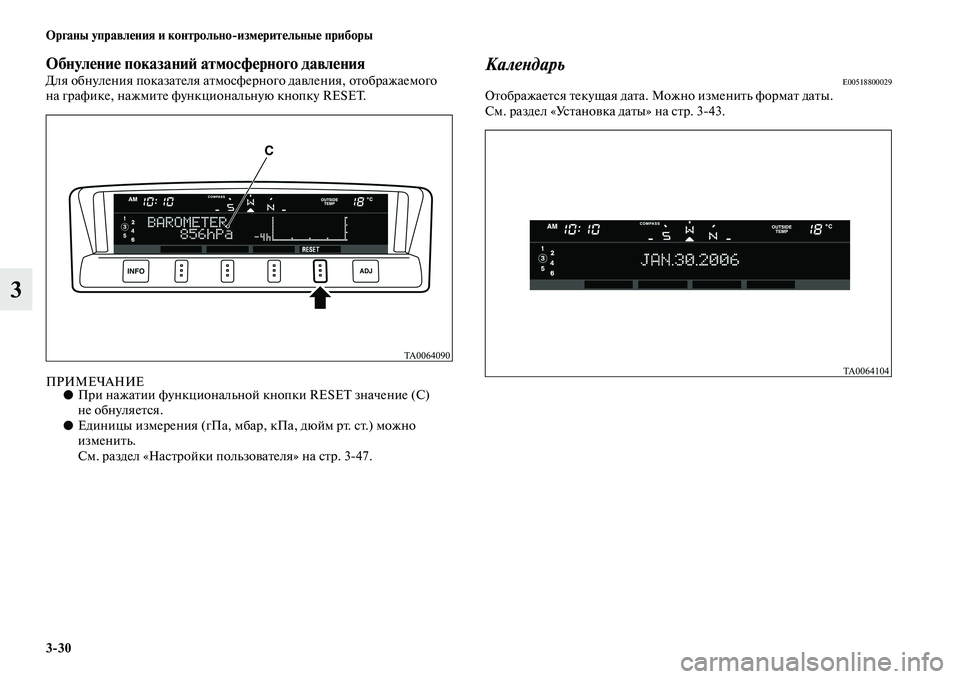

3:30 Органы управления и контрольно:измерительные приборы
3
Обнуление показаний атмосферного давленияДля обнуления показателя атмосферного давления, отображаемого
на графике, нажмите функциональную кнопку RESET.
ПРИМЕЧАНИЕ●При нажатии функциональной кнопки RESET значение (C)
не обнуляется.
●Единицы измерения (гПа, мбар, кПа, дюйм рт. ст.) можно
изменить.
См. раздел «Настройки пользователя» на стр. 347.
КалендарьE00518800029Отображается текущая дата. Можно изменить формат даты.
См. раздел «Установка даты» на стр. 343.

Органы управления и контрольно:измерительные приборы
3:31
3

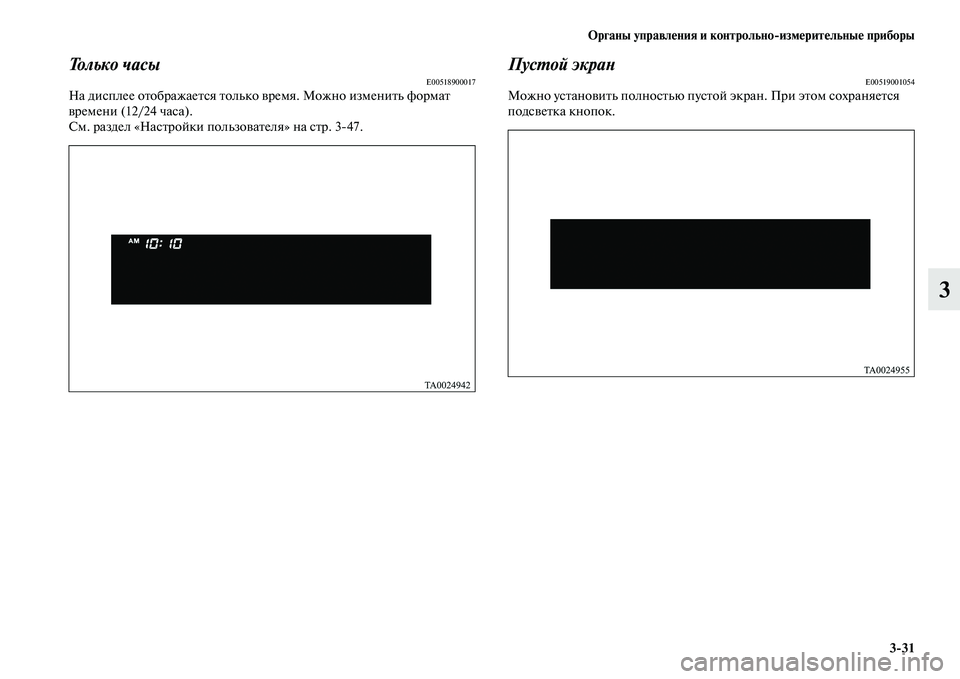

Тол ь к о ч а с ыE00518900017На дисплее отображается только время. Можно изменить формат
времени (12/24 часа).
См. раздел «Настройки пользователя» на стр. 347.
Пустой экранE00519001054Можно установить полностью пустой экран. При этом сохраняется
подсветка кнопок.

3:32 Органы управления и контрольно:измерительные приборы
3

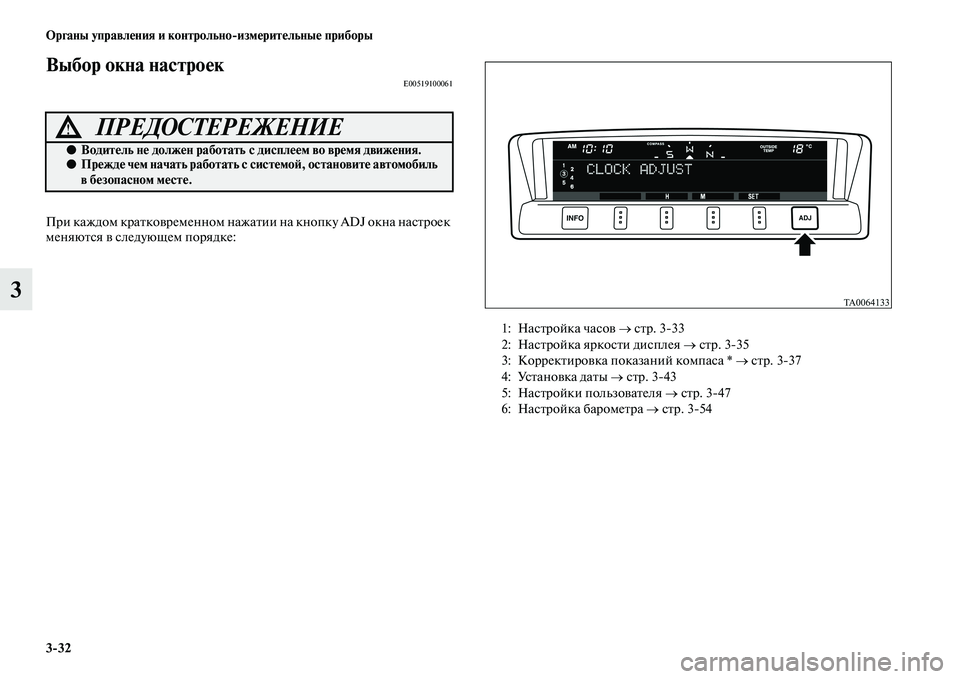

Выбор окна настроекE00519100061
При каждом кратковременном нажатии на кнопку ADJ окна настроек
меняются в следующем порядке:
ПРЕДОСТЕРЕЖЕНИЕ!
●Водитель не должен работать с дисплеем во время движения.●Прежде чем начать работать с системой, остановите автомобиль
в безопасном месте.
1: Настройка часов → стр. 333
2: Настройка яркости дисплея → стр. 335
3: Корректировка показаний компаса * → стр. 337
4: Установка даты → стр. 343
5: Настройки пользователя → стр. 347
6: Настройка барометра → стр. 354

Органы управления и контрольно:измерительные приборы
3:33
3

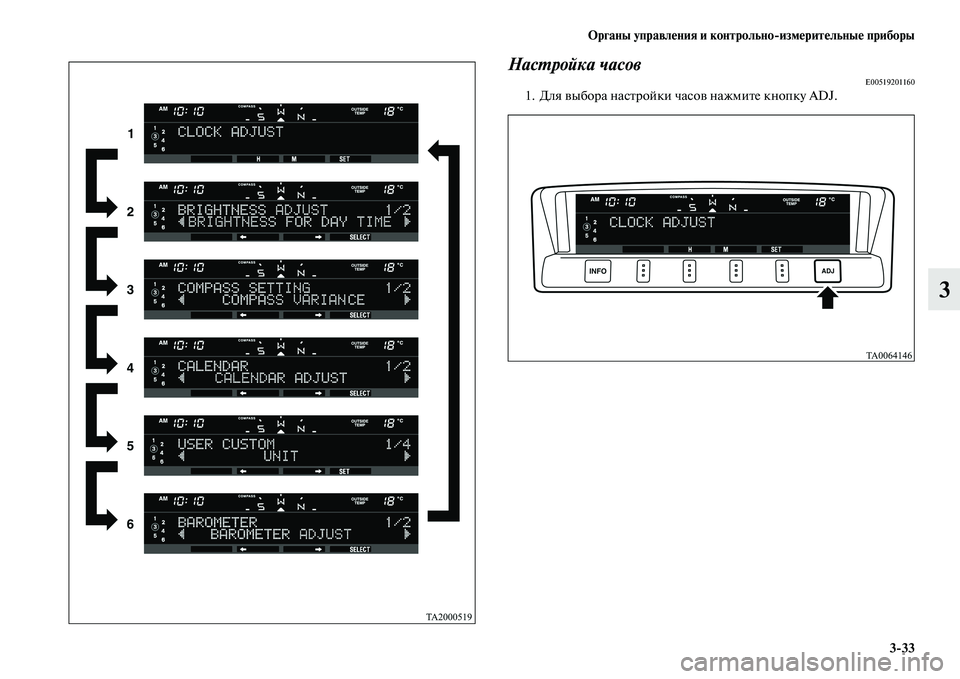

Настройка часовE005192011601. Для выбора настройки часов нажмите кнопку ADJ.

3:34 Органы управления и контрольно:измерительные приборы
3

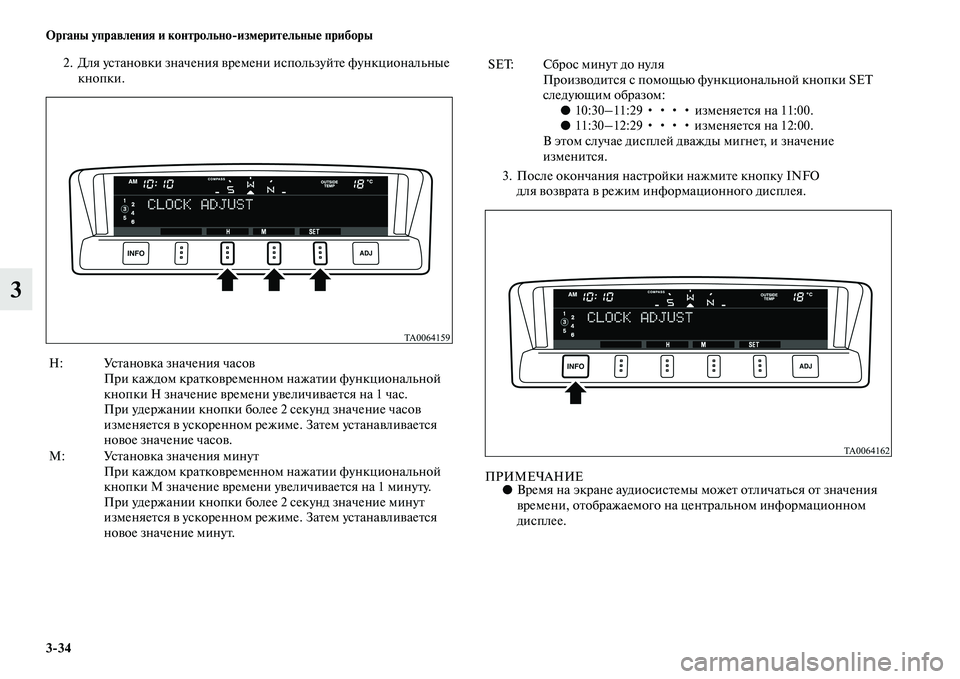

2. Для установки значения времени используйте функциональные
кнопки.
3. После окончания настройки нажмите кнопку INFO
для возврата в режим информационного дисплея.
ПРИМЕЧАНИЕ●Время на экране аудиосистемы может отличаться от значения
времени, отображаемого на центральном информационном
дисплее. H Установка значения часов
При каждом кратковременном нажатии функциональной
кнопки Н значение времени увеличивается на 1 час.
При удержании кнопки более 2 секунд значение часов
изменяется в ускоренном режиме. Затем устанавливается
новое значение часов.
M: Установка значения минут
При каждом кратковременном нажатии функциональной
кнопки М значение времени увеличивается на 1 минуту.
При удержании кнопки более 2 секунд значение минут
изменяется в ускоренном режиме. Затем устанавливается
новое значение минут.
SET: Сброс минут до нуля
Производится с помощью функциональной кнопки SET
следующим образом:
●10:30–11:29 • • • • изменяется на 11:00.
●11:30–12:29 • • • • изменяется на 12:00.
В этом случае дисплей дважды мигнет, и значение
изменится.

Органы управления и контрольно:измерительные приборы
3:35
3

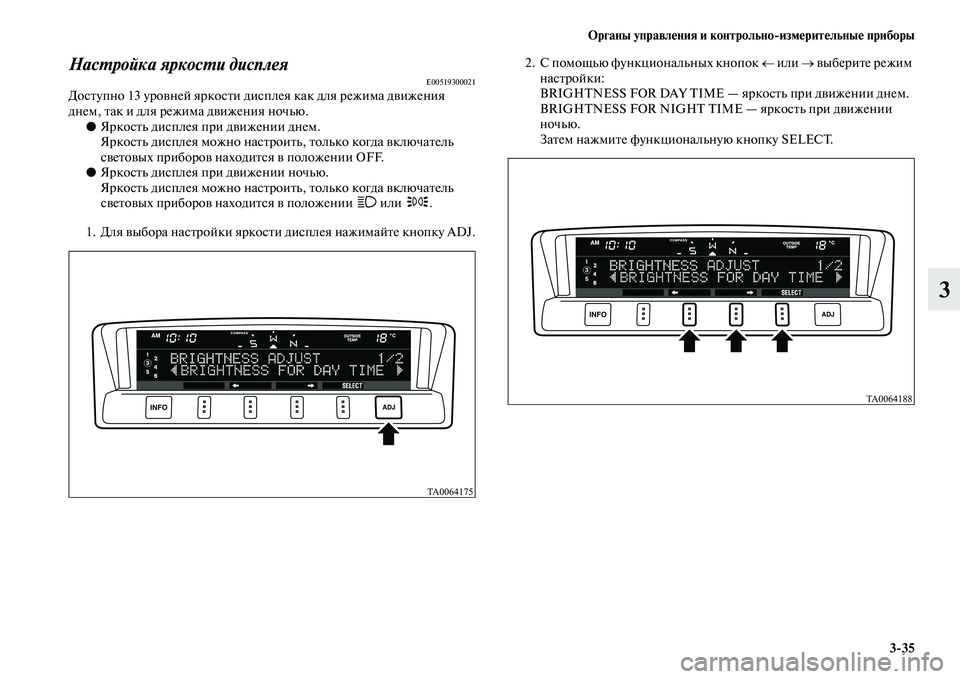

Настройка яркости дисплеяE00519300021Доступно 13 уровней яркости дисплея как для режима движения
днем, так и для режима движения ночью.
●Яркость дисплея при движении днем.
Яркость дисплея можно настроить, только когда включатель
световых приборов находится в положении OFF.
●Яркость дисплея при движении ночью.
Яркость дисплея можно настроить, только когда включатель
световых приборов находится в положении или .
1. Для выбора настройки яркости дисплея нажимайте кнопку ADJ.2. С помощью функциональных кнопок ← или → выберите режим
настройки:
BRIGHTNESS FOR DAY TIME — яркость при движении днем.
BRIGHTNESS FOR NIGHT TIME — яркость при движении
ночью.
Затем нажмите функциональную кнопку SELECT.

3:36 Органы управления и контрольно:измерительные приборы
3

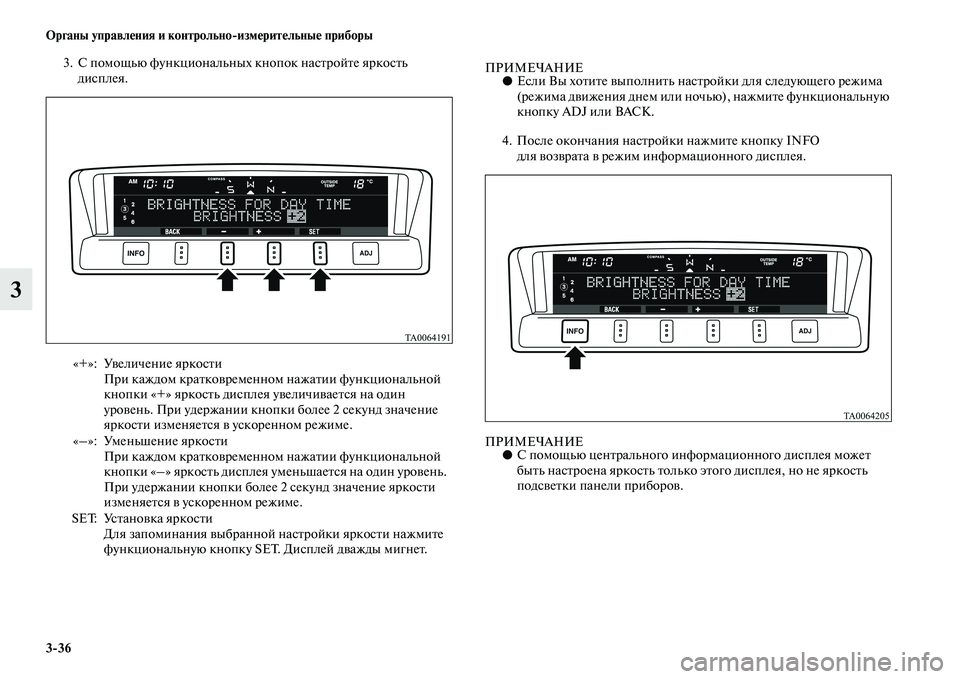

3. С помощью функциональных кнопок настройте яркость
дисплея.ПРИМЕЧАНИЕ●Если Вы хотите выполнить настройки для следующего режима
(режима движения днем или ночью), нажмите функциональную
кнопку ADJ или BACK.
4. После окончания настройки нажмите кнопку INFO
для возврата в режим информационного дисплея.
ПРИМЕЧАНИЕ●С помощью центрального информационного дисплея может
быть настроена яркость только этого дисплея, но не яркость
подсветки панели приборов. «+»: Увеличение яркости
При каждом кратковременном нажатии функциональной
кнопки «+» яркость дисплея увеличивается на один
уровень. При удержании кнопки более 2 секунд значение
яркости изменяется в ускоренном режиме.
«–»: Уменьшение яркости
При каждом кратковременном нажатии функциональной
кнопки «–» яркость дисплея уменьшается на один уровень.
При удержании кнопки более 2 секунд значение яркости
изменяется в ускоренном режиме.
SET: Установка яркости
Для запоминания выбранной настройки яркости нажмите
функциональную кнопку SET. Дисплей дважды мигнет.

Органы управления и контрольно:измерительные приборы
3:37
3

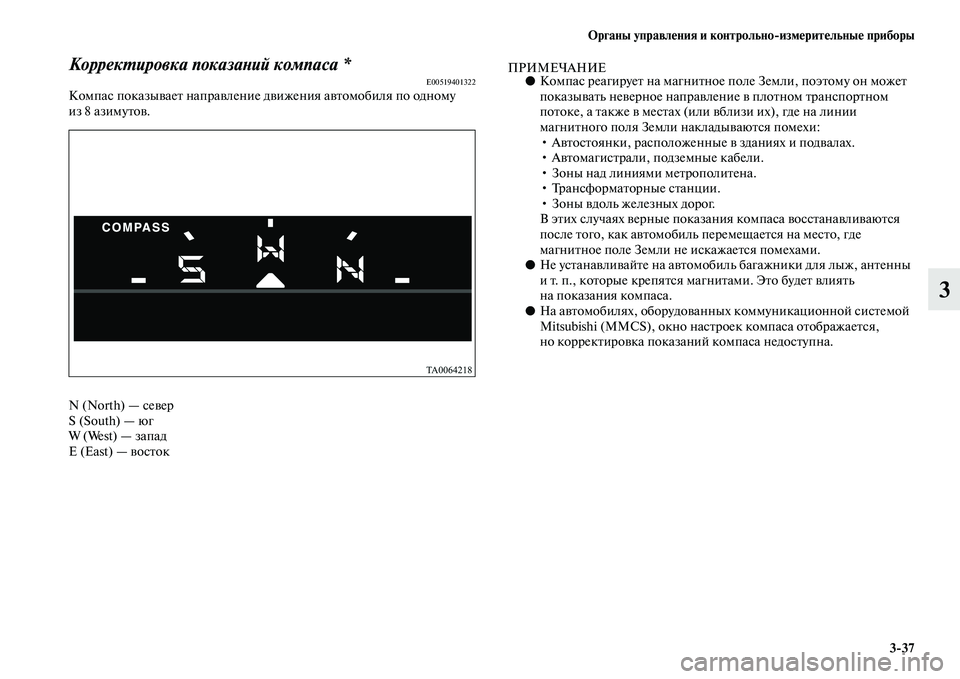

Корректировка показаний компаса *E00519401322Компас показывает направление движения автомобиля по одному
из 8 азимутов.
ПРИМЕЧАНИЕ●Компас реагирует на магнитное поле Земли, поэтому он может
показывать неверное направление в плотном транспортном
потоке, а также в местах (или вблизи их), где на линии
магнитного поля Земли накладываются помехи:
• Автостоянки, расположенные в зданиях и подвалах.
• Автомагистрали, подземные кабели.
• Зоны над линиями метрополитена.
• Трансформаторные станции.
• Зоны вдоль железных дорог.
В этих случаях верные показания компаса восстанавливаются
после того, как автомобиль перемещается на место, где
магнитное поле Земли не искажается помехами.
●Не устанавливайте на автомобиль багажники для лыж, антенны
и т. п., которые крепятся магнитами. Это будет влиять
на показания компаса.
●На автомобилях, оборудованных коммуникационной системой
Mitsubishi (MMCS), окно настроек компаса отображается,
но корректировка показаний компаса недоступна.
N (North) — север
S (South) — юг
W (West) — запад
E (East) — восток

3:38 Органы управления и контрольно:измерительные приборы
3

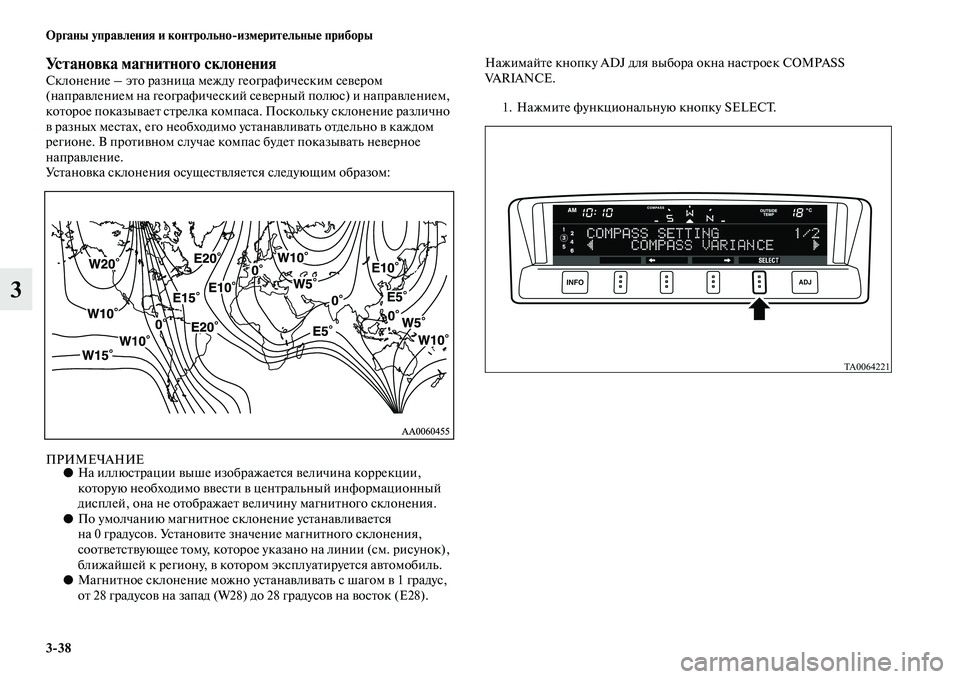

Установка магнитного склоненияСклонение – это разница между географическим севером
(направлением на географический северный полюс) и направлением,
которое показывает стрелка компаса. Поскольку склонение различно
в разных местах, его необходимо устанавливать отдельно в каждом
регионе. В противном случае компас будет показывать неверное
направление.
Установка склонения осуществляется следующим образом:
ПРИМЕЧАНИЕ●На иллюстрации выше изображается величина коррекции,
которую необходимо ввести в центральный информационный
дисплей, она не отображает величину магнитного склонения.
●По умолчанию магнитное склонение устанавливается
на 0 градусов. Установите значение магнитного склонения,
соответствующее тому, которое указано на линии (см. рисунок),
ближайшей к региону, в котором эксплуатируется автомобиль.
●Магнитное склонение можно устанавливать с шагом в 1 градус,
от 28 градусов на запад (W28) до 28 градусов на восток (Е28).Нажимайте кнопку ADJ для выбора окна настроек COMPASS
VA R IAN C E .
1. Нажмите функциональную кнопку SELECT.
