MITSUBISHI PAJERO 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5:3
5

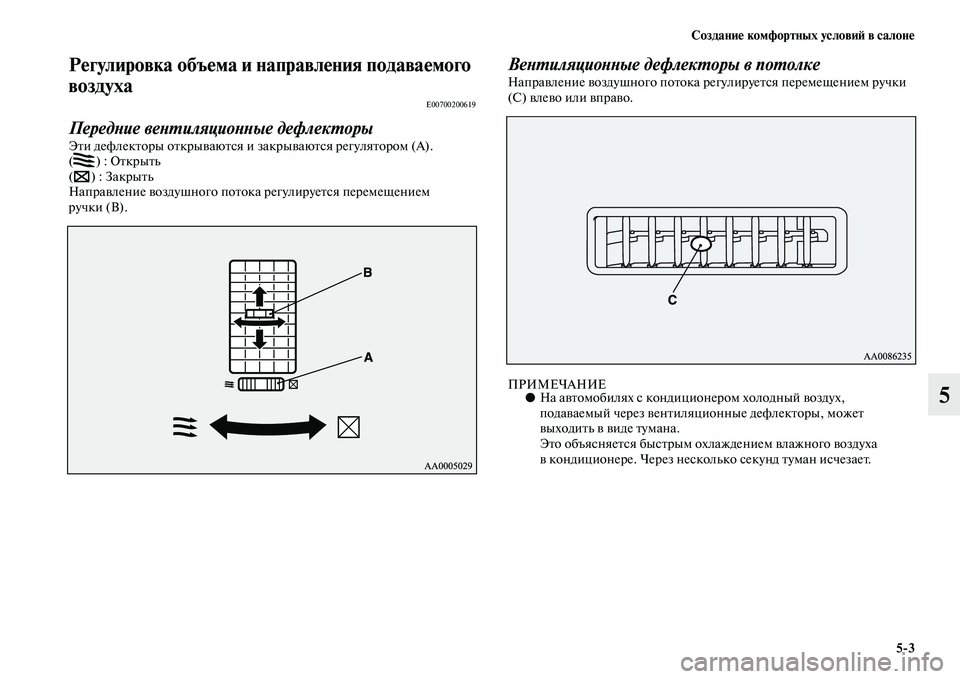

Регулировка объема и направления подаваемого
воздуха
E00700200619
Передние вентиляционные дефлекторы
Эти дефлекторы открываются и закрываются регулятором (А).
() : Открыть
() : Закрыть
Направление воздушного потока регулируется перемещением
ручки (В).
Вентиляционные дефлекторы в потолкеНаправление воздушного потока регулируется перемещением ручки
(С) влево или вправо.
ПРИМЕЧАНИЕ●На автомобилях с кондиционером холодный воздух,
подаваемый через вентиляционные дефлекторы, может
выходить в виде тумана.
Это объясняется быстрым охлаждением влажного воздуха
в кондиционере. Через несколько секунд туман исчезает.

5:4 Создание комфортных условий в салоне

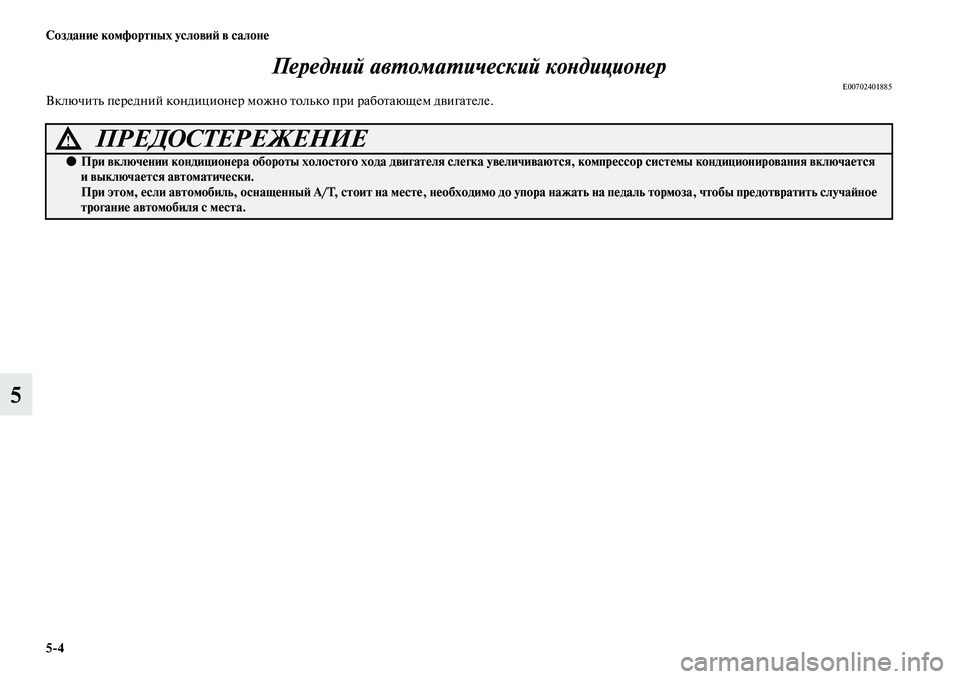

5Передний автоматический кондиционер
E00702401885Включить передний кондиционер можно только при работающем двигателе.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода двигателя слегка увеличиваются, компрессор системы кондиционирования включается
и выключается автоматически.
При этом, если автомобиль, оснащенный A/T, стоит на месте, необходимо до упора нажать на педаль тормоза, чтобы предотвратить случайное
трогание автомобиля с места.

Создание комфортных условий в салоне
5:5
5

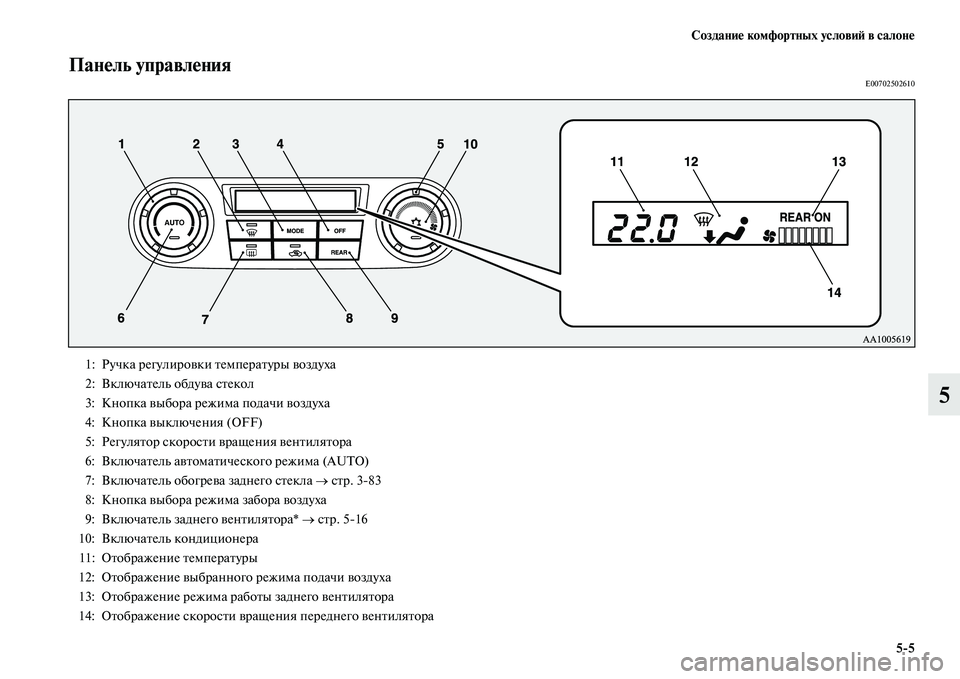

Панель управленияE00702502610
1: Ручка регулировки температуры воздуха
2: Включатель обдува стекол
3: Кнопка выбора режима подачи воздуха
4: Кнопка выключения (OFF)
5: Регулятор скорости вращения вентилятора
6: Включатель автоматического режима (AUTO)
7: Включатель обогрева заднего стекла → стр. 383
8: Кнопка выбора режима забора воздуха
9: Включатель заднего вентилятора* → стр. 516
10: Включатель кондиционера
11: Отображение температуры
12: Отображение выбранного режима подачи воздуха
13: Отображение режима работы заднего вентилятора
14: Отображение скорости вращения переднего вентилятора

5:6 Создание комфортных условий в салоне
5

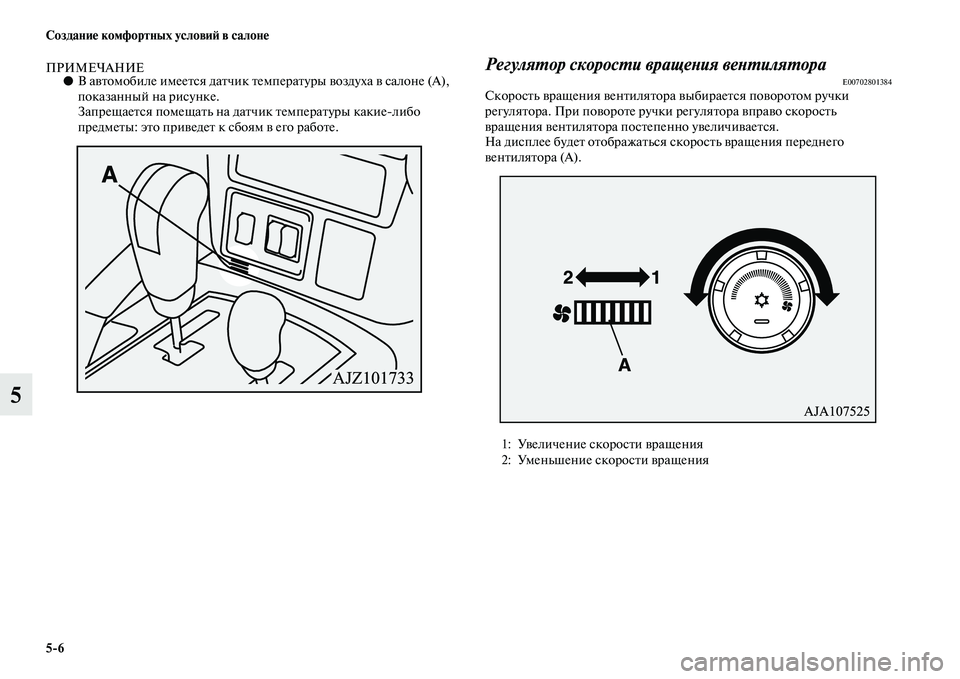

ПРИМЕЧАНИЕ●В автомобиле имеется датчик температуры воздуха в салоне (А),
показанный на рисунке.
Запрещается помещать на датчик температуры какиелибо
предметы: это приведет к сбоям в его работе.Регулятор скорости вращения вентилятораE00702801384Скорость вращения вентилятора выбирается поворотом ручки
регулятора. При повороте ручки регулятора вправо скорость
вращения вентилятора постепенно увеличивается.
На дисплее будет отображаться скорость вращения переднего
вентилятора (А).
1: Увеличение скорости вращения
2: Уменьшение скорости вращения

Создание комфортных условий в салоне
5:7
5
Ручка регулировки температуры воздухаE00703001729Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
На дисплее будет отображаться выбранная температура (А).
ПРИМЕЧАНИЕ●При низкой температуре охлаждающей жидкости воздух,
подаваемый отопителем, также будет прохладным или
холодным даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Кнопка выбора режима забора воздухаE00703400436
Режим забора воздуха изменяется нажатием данной кнопки.
●Подача наружного воздуха: контрольная лампа (А) выключена.
В салон подается воздух снаружи.
●Рециркуляция воздуха в салоне контрольная лампа (А)
включена.
Воздух рециркулирует внутри салона автомобиля.

5:8 Создание комфортных условий в салоне
5
ПРИМЕЧАНИЕ●Если нажать кнопку автоматического режима AUTO после
ручного переключения между забором наружного воздуха
и рециркуляцией, выбор режима забора воздуха также будет
осуществляться автоматически.

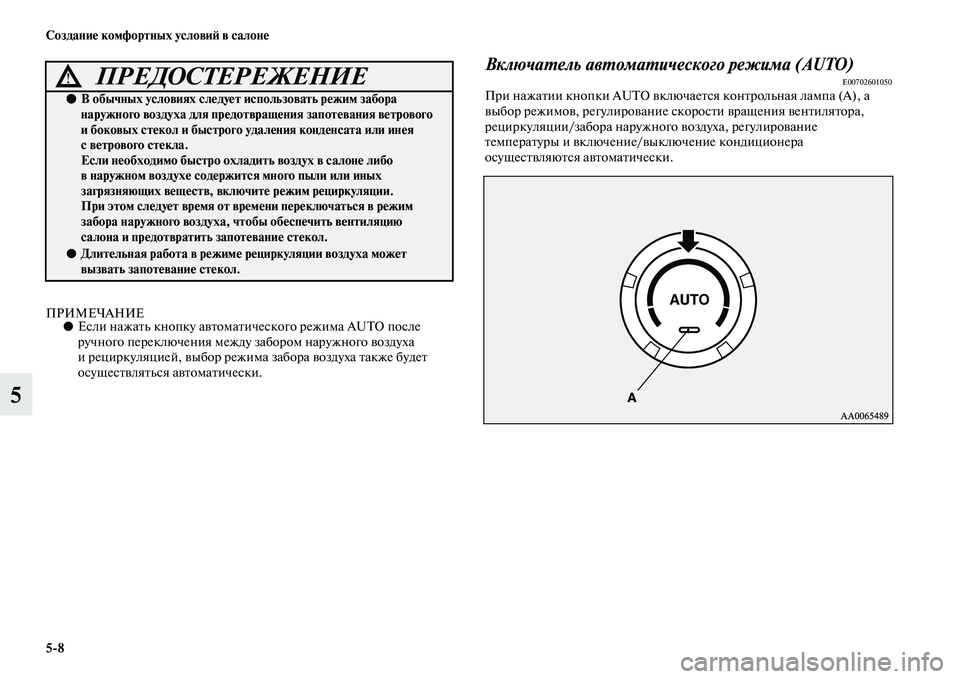

Включатель автоматического режима (AUT O)E00702601050При нажатии кнопки AUTO включается контрольная лампа (А), а
выбор режимов, регулирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регулирование
температуры и включение/выключение кондиционера
осуществляются автоматически.ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или инея
светрового стекла.
Если необходимо быстро охладить воздух в салоне либо
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать запотевание стекол.

Создание комфортных условий в салоне
5:9
5

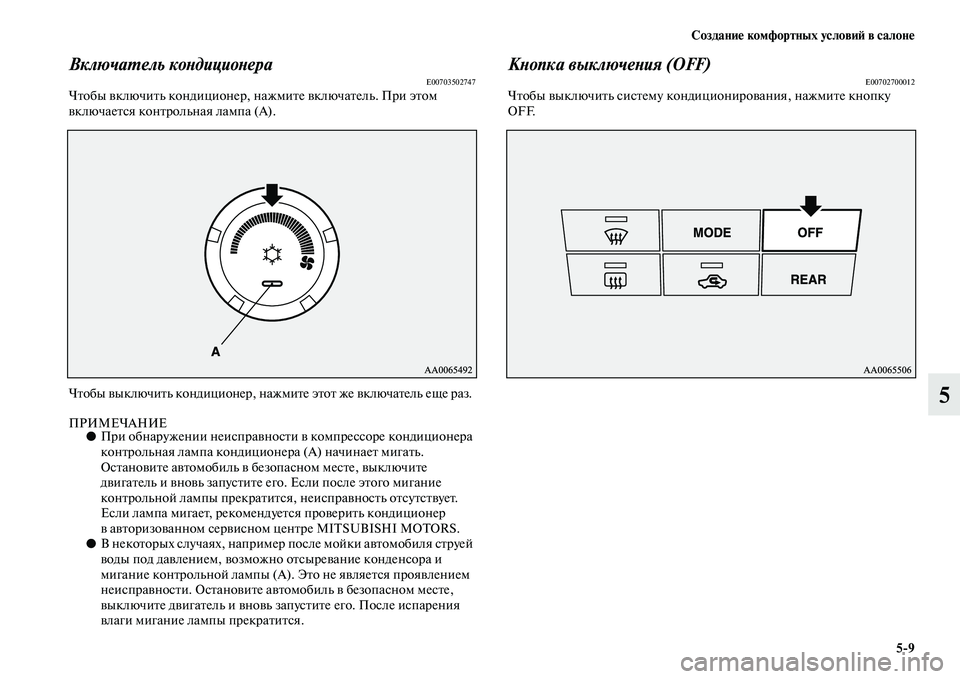

Включатель кондиционераE00703502747Чтобы включить кондиционер, нажмите включатель. При этом
включается контрольная лампа (А).
Чтобы выключить кондиционер, нажмите этот же включатель еще раз.
ПРИМЕЧАНИЕ●При обнаружении неисправности в компрессоре кондиционера
контрольная лампа кондиционера (А) начинает мигать.
Остановите автомобиль в безопасном месте, выключите
двигатель и вновь запустите его. Если после этого мигание
контрольной лампы прекратится, неисправность отсутствует.
Если лампа мигает, рекомендуется проверить кондиционер
в авторизованном сервисном центре MITSUBISHI MOTORS.
●В некоторых случаях, например после мойки автомобиля струей
воды под давлением, возможно отсыревание конденсора и
мигание контрольной лампы (А). Это не является проявлением
неисправности. Остановите автомобиль в безопасном месте,
выключите двигатель и вновь запустите его. После испарения
влаги мигание лампы прекратится.
Кнопка выключения (OFF)E00702700012Чтобы выключить систему кондиционирования, нажмите кнопку
OFF.

5:10 Создание комфортных условий в салоне
5

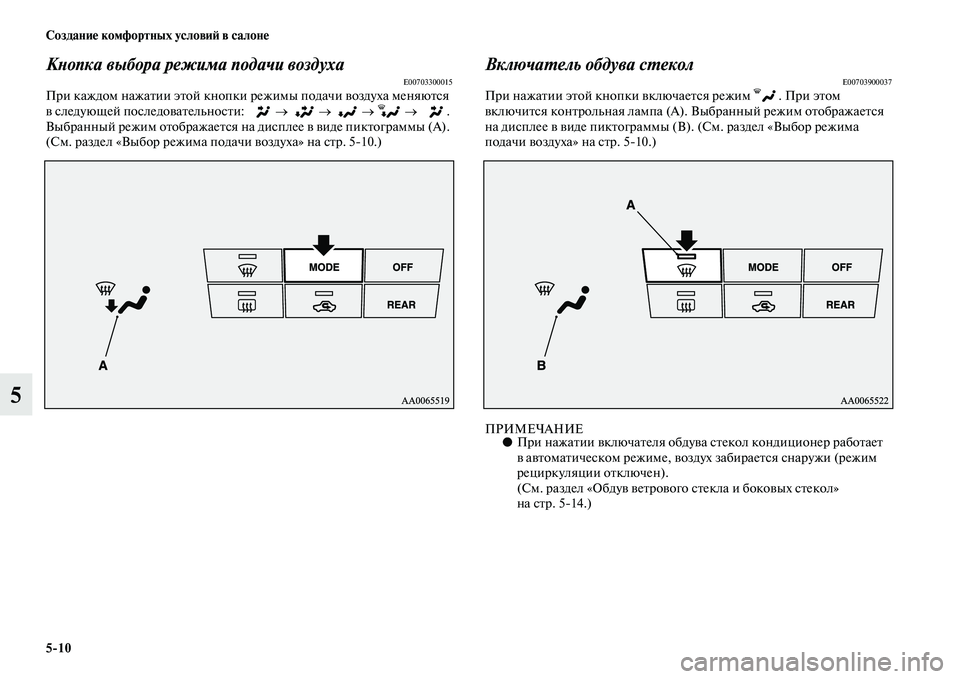

Кнопка выбора режима подачи воздухаE00703300015При каждом нажатии этой кнопки режимы подачи воздуха меняются
в следующей последовательности: → → → → .
Выбранный режим отображается на дисплее в виде пиктограммы (А).
(См. раздел «Выбор режима подачи воздуха» на стр. 510.)
Включатель обдува стеколE00703900037При нажатии этой кнопки включается режим . При этом
включится контрольная лампа (А). Выбранный режим отображается
на дисплее в виде пиктограммы (B). (См. раздел «Выбор режима
подачи воздуха» на стр. 510.)
ПРИМЕЧАНИЕ●При нажатии включателя обдува стекол кондиционер работает
в автоматическом режиме, воздух забирается снаружи (режим
рециркуляции отключен).
(См. раздел «Обдув ветрового стекла и боковых стекол»
на стр. 514.)

Создание комфортных условий в салоне
5:11
5

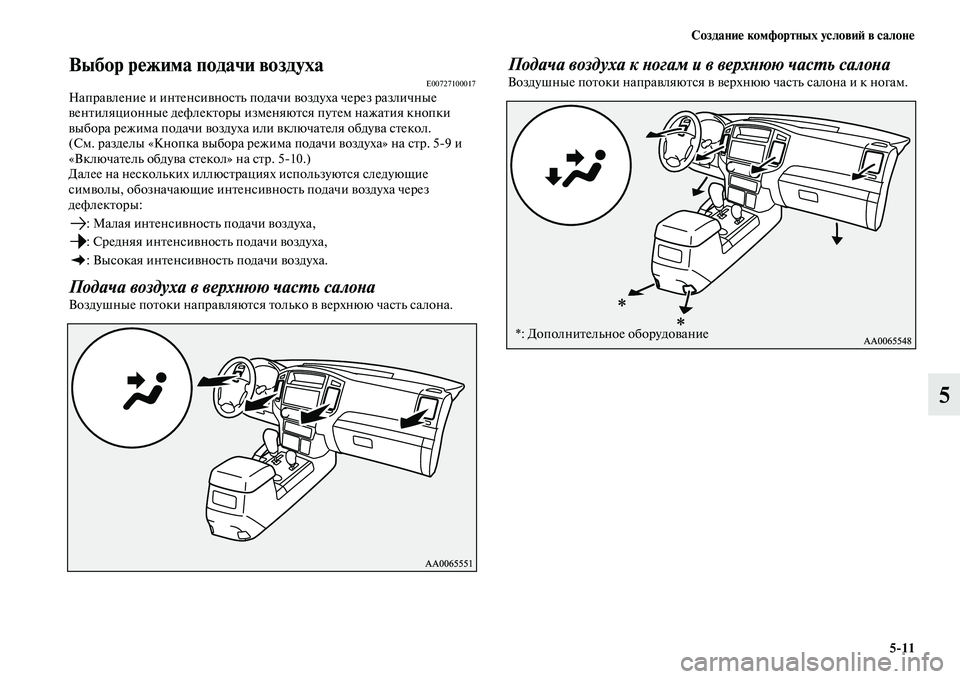

Выбор режима подачи воздухаE00727100017Направление и интенсивность подачи воздуха через различные
вентиляционные дефлекторы изменяются путем нажатия кнопки
выбора режима подачи воздуха или включателя обдува стекол.
(См. разделы «Кнопка выбора режима подачи воздуха» на стр. 59 и
«Включатель обдува стекол» на стр. 510.)
Далее на нескольких иллюстрациях используются следующие
символы, обозначающие интенсивность подачи воздуха через
дефлекторы:
Малая интенсивность подачи воздуха,
Средняя интенсивность подачи воздуха,
Высокая интенсивность подачи воздуха.
Подача воздуха в верхнюю часть салона Воздушные потоки направляются только в верхнюю часть салона.
Подача воздуха к ногам и в верхнюю часть салона Воздушные потоки направляются в верхнюю часть салона и к ногам.
* Дополнительное оборудование

5:12 Создание комфортных условий в салоне
5

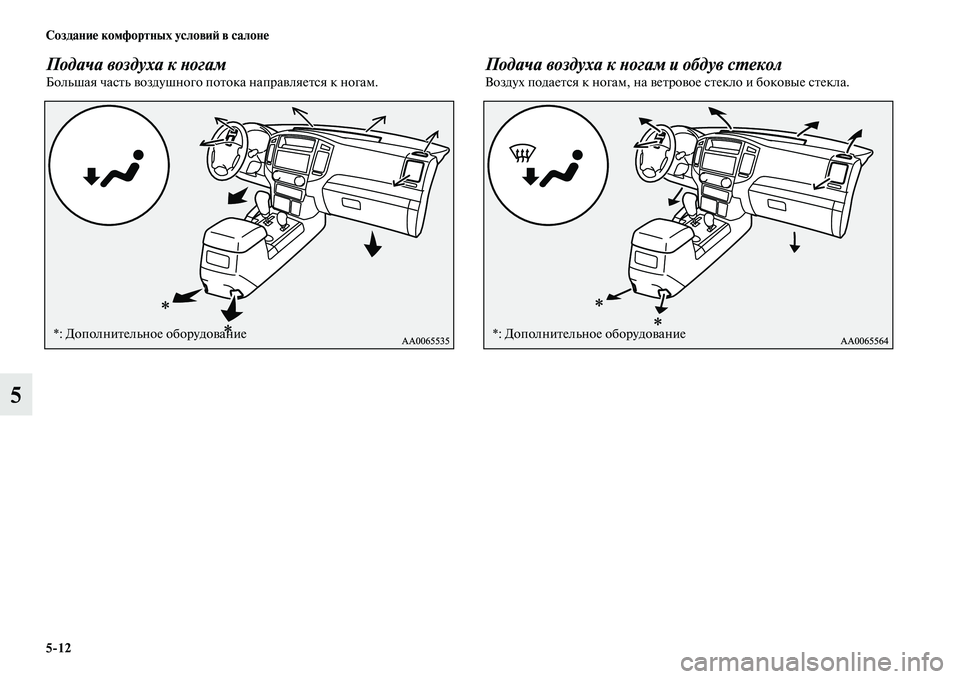

Подача воздуха к ногам Большая часть воздушного потока направляется к ногам.Подача воздуха к ногам и обдув стекол Воздух подается к ногам, на ветровое стекло и боковые стекла.
* Дополнительное оборудование* Дополнительное оборудование
