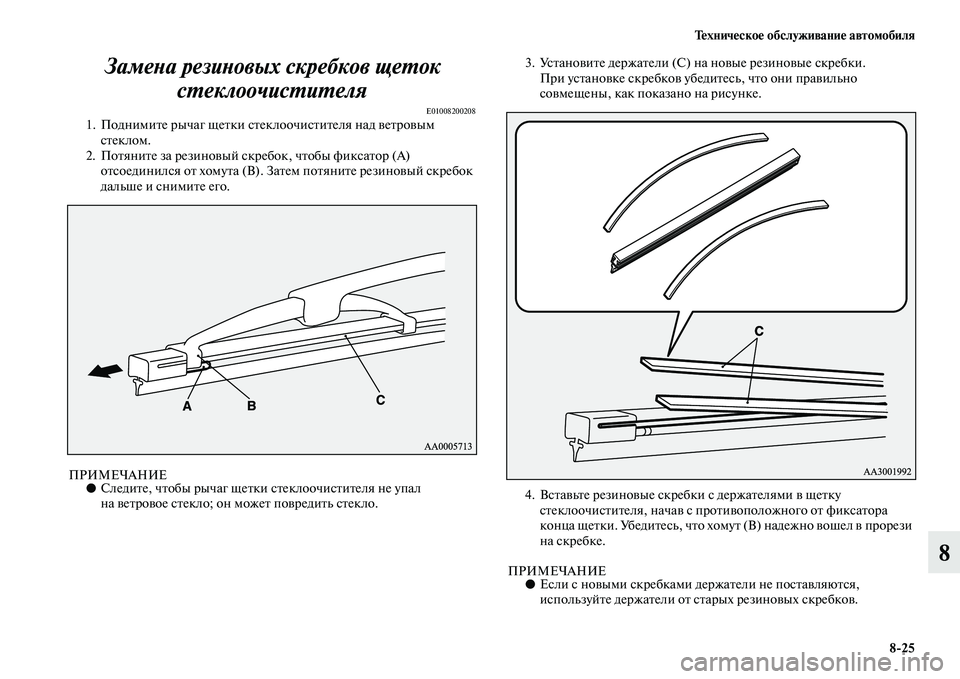

8 Замена резиновых скребков щеток
стеклоочистителя
E010082002081. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены, как показано на рисунке.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

8:26 Техническое обслуживание автомобиля
8
5. Сдвигайте скребок до тех пор, пока хомут (В) не зацепится

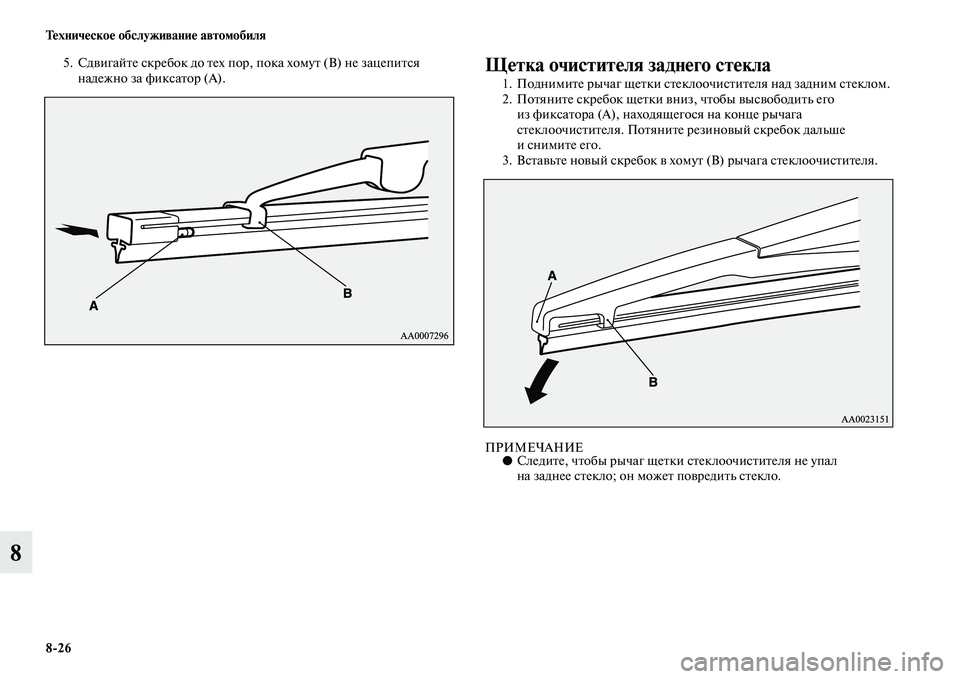

надежно за фиксатор (А).Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

Техническое обслуживание автомобиля
8:27
8

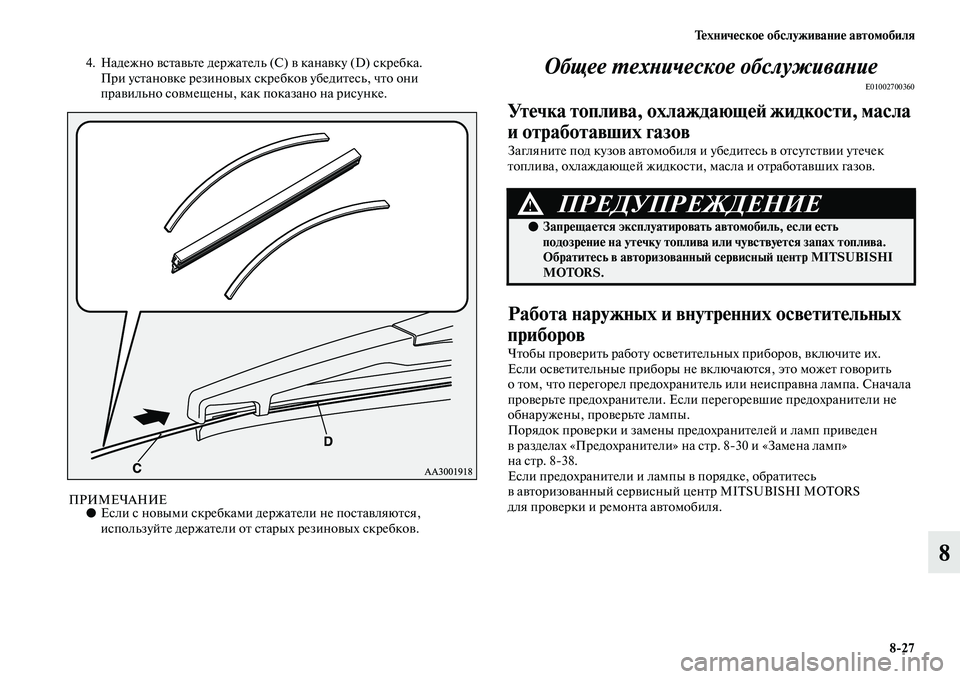

4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживание
E01002700360
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Чтобы проверить работу осветительных приборов, включите их.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители не
обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 830 и «Замена ламп»
на стр. 838.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

8:28 Техническое обслуживание автомобиля
8

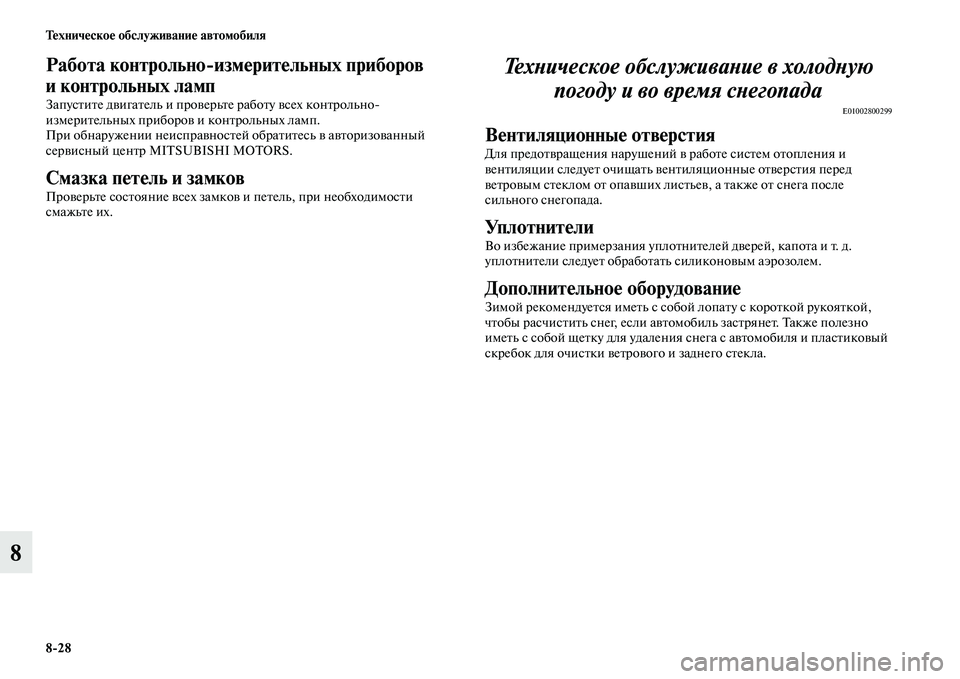

Работа контрольно:измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800299
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.

Техническое обслуживание автомобиля
8:29
8 Плавкие вставки
E01002900434Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. «Таблица расположения предохранителей в блоке, находящемся
в моторном отсеке» на стр. 833.
Предохранители
E01003000849

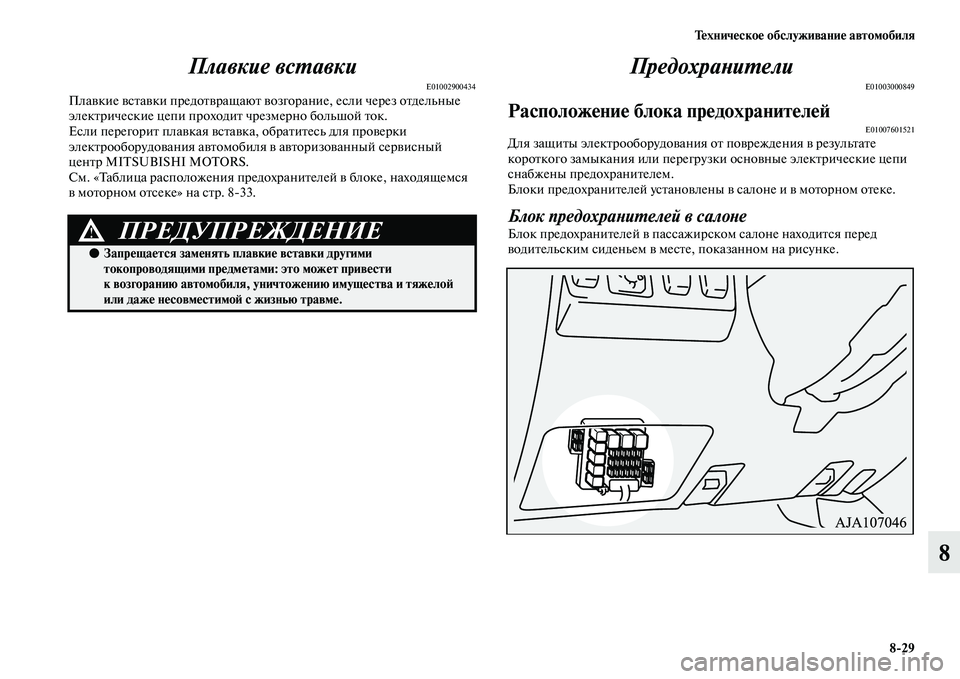

Расположение блока предохранителейE01007601521Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне
Блок предохранителей в пассажирском салоне находится перед
водительским сиденьем в месте, показанном на рисунке. ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

8:30 Техническое обслуживание автомобиля
8

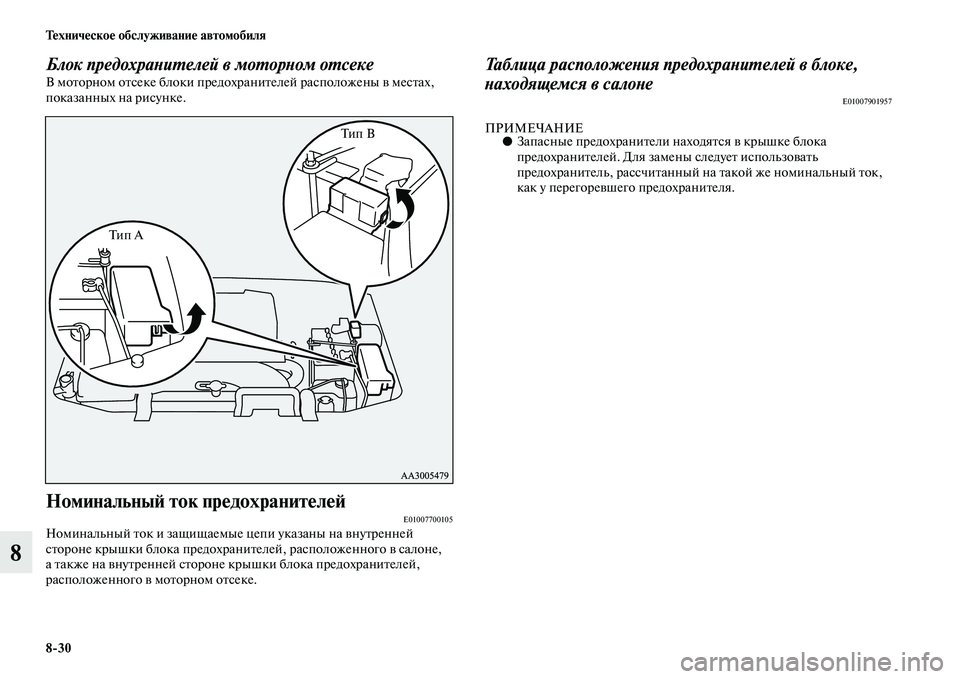

Блок предохранителей в моторном отсекеВ моторном отсеке блоки предохранителей расположены в местах,
показанных на рисунке.
Номинальный ток предохранителейE01007700105Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей, расположенного в салоне,
а также на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007901957
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
Ти п АТип B

Техническое обслуживание автомобиля
8:31
8

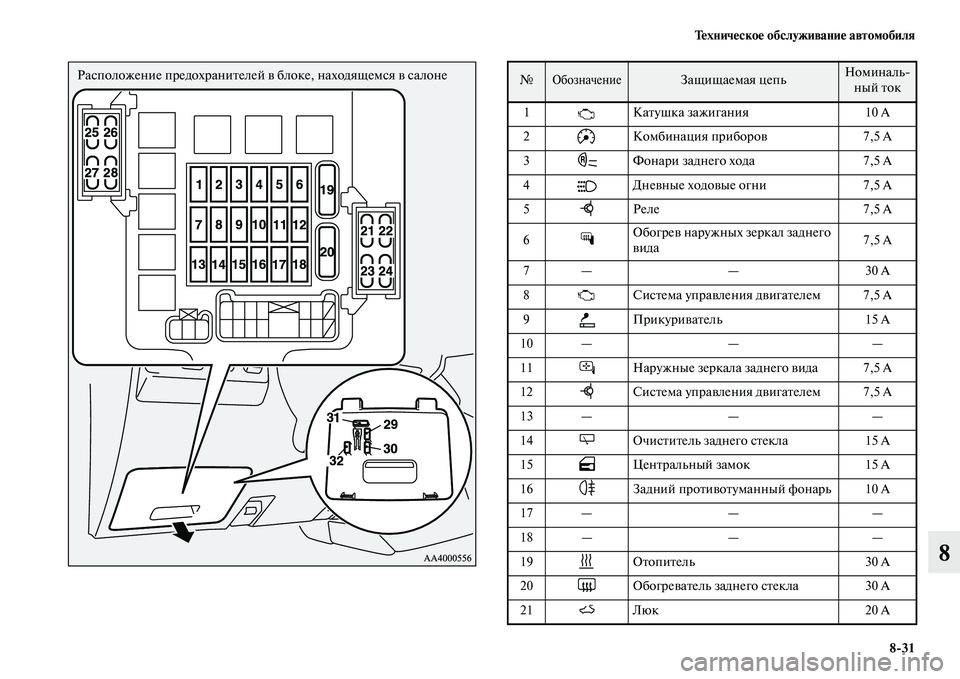

Расположение предохранителей в блоке, находящемся в салоне№ Обозначение Защищаемая цепьНоминаль
ный ток
1Катушка зажигания 10 A
2 Комбинация приборов 7,5 A
3 Фонари заднего хода 7,5 A
4 Дневные ходовые огни 7,5 A
5Реле 7,5 A
6Обогрев наружных зеркал заднего
вида7,5 A
7— — 30 A
8 Система управления двигателем 7,5 A
9Прикуриватель 15 A
10 — — —
11 Наружные зеркала заднего вида 7,5 A
12 Система управления двигателем 7,5 A
13 — — —
14 Очиститель заднего стекла 15 A
15 Центральный замок 15 A
16 Задний противотуманный фонарь 10 A
17 — — —
18 — — —
19 Отопитель 30 A
20 Обогреватель заднего стекла 30 A
21 Люк 20 A

8:32 Техническое обслуживание автомобиля
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 7,5 А и 15 А. Если перегорит предохранитель, рассчитанный
на какиелибо из этих значений номинального тока, временно
установите на его место один из следующих предохранителей:
7,5 A: наружные зеркала заднего вида.
15 A: прикуриватель.
При первой же возможности верните на место снятый
предохранитель.

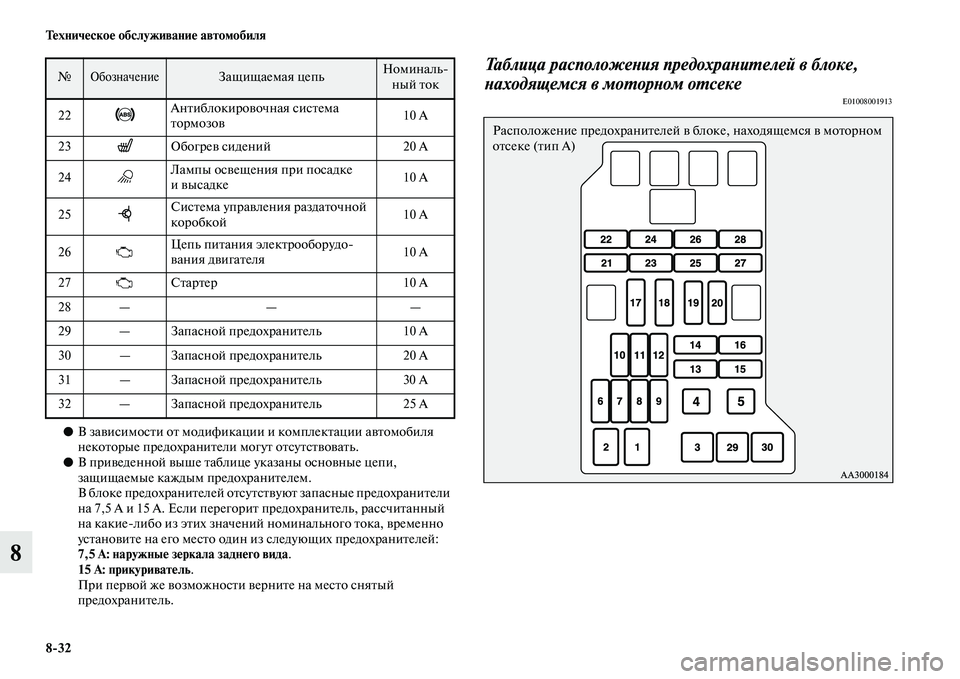

Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E0100800191322Антиблокировочная система
тормозов10 A
23 Обогрев сидений 20 A
24Лампы освещения при посадке
ивысадке10 A
25Система управления раздаточной
коробкой10 A
26Цепь питания электрооборудо
вания двигателя 10 A
27 Стартер 10 A
28 — — —
29 — Запасной предохранитель 10 A
30 — Запасной предохранитель 20 A
31 — Запасной предохранитель 30 A
32 — Запасной предохранитель 25 A
№ Обозначение Защищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип А)

Техническое обслуживание автомобиля
8:33
8●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.

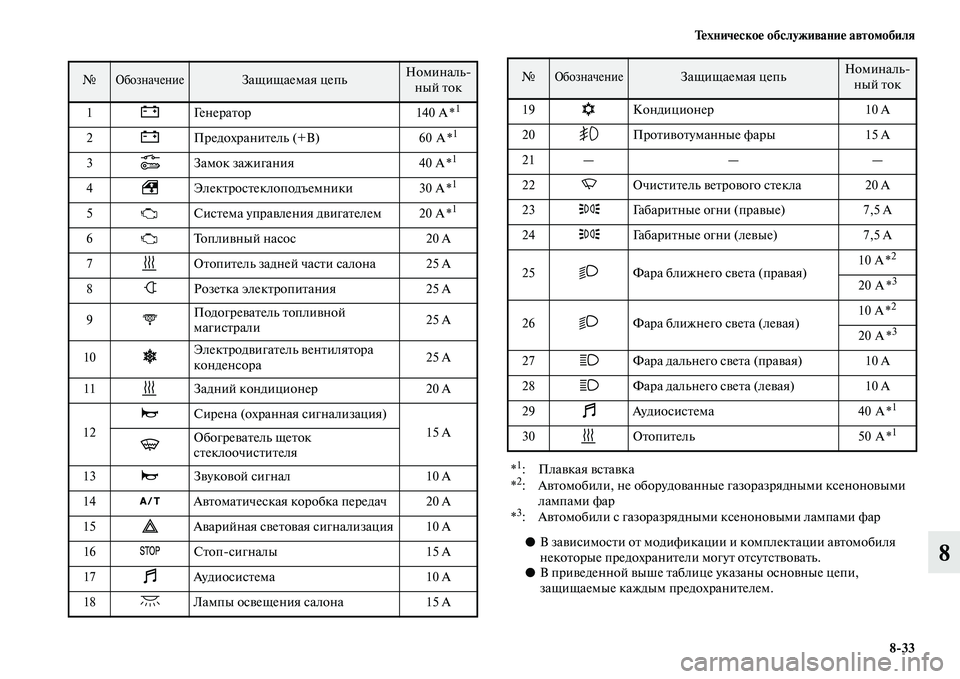

№ Обозначение Защищаемая цепьНоминаль
ный ток
1 Генератор 140 A *
1
2 Предохранитель (+B) 60 A *
1
3Замок зажигания 40 A*1
4 Электростеклоподъемники 30 A *
1
5 Система управления двигателем 20 A *
1
6 Топливный насос 20 A
7 Отопитель задней части салона 25 A
8 Розетка электропитания 25 A
9 Подогреватель топливной
магистрали 25 A
10 Электродвигатель вентилятора
конденсора 25 A
11 Задний кондиционер 20 A
12Сирена (охранная сигнализация)
15 A
Обогреватель щеток
стеклоочистителя
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Стопсигналы 15 A
17 Аудиосистема 10 A
18 Лампы освещения салона 15 A
19 Кондиционер 10 A
20 Противотуманные фары 15 A
21 — — —
22 Очиститель ветрового стекла 20 A
23 Габаритные огни (правые) 7,5 A
24 Габаритные огни (левые) 7,5 A
25 Фара ближнего света (правая)10 A *
2
20 A *
3
26 Фара ближнего света (левая)10 A *
2
20 A *
3
27 Фара дальнего света (правая) 10 A
28 Фара дальнего света (левая) 10 A
29 Аудиосистема 40 A *
1
30 Отопитель 50 A *1
*1: Плавкая вставка
*2 Автомобили, не оборудованные газоразрядными ксеноновыми
лампами фар
*
3 Автомобили с газоразрядными ксеноновыми лампами фар
№ Обозначение Защищаемая цепьНоминаль
ный ток

8:34 Техническое обслуживание автомобиля
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Цветовая кодировка предохранителейE01008100164
№ Обозначение Защищаемая цепьНоминаль
ный ток
31Антиблокировочная система
тормозов60 A *
32 Тормозная система 40 A *
33 Реле свечей накаливания 80 A *
*: Плавкая вставка

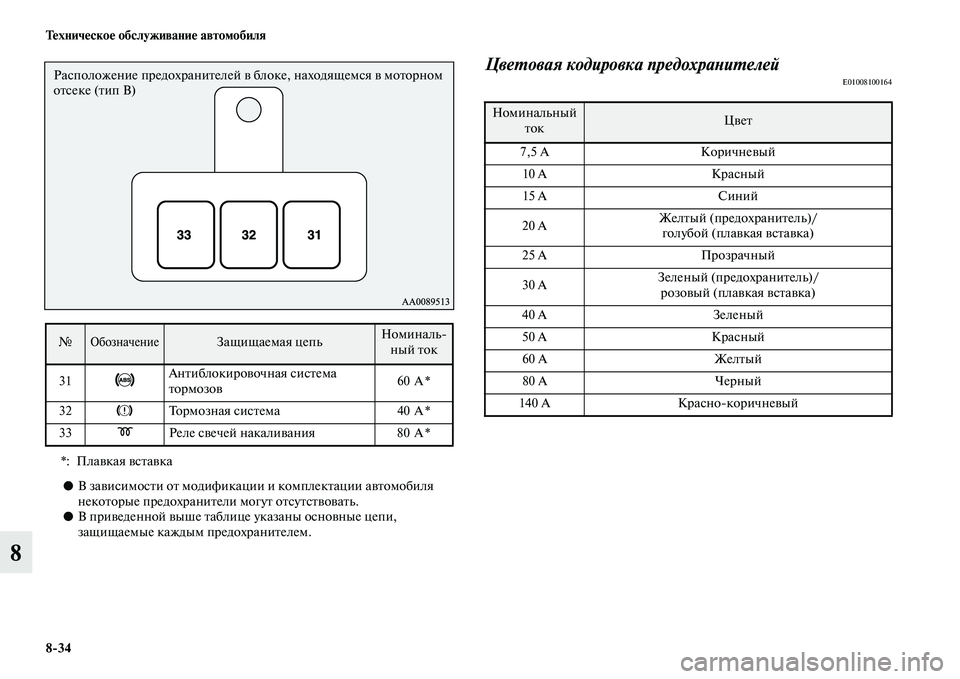

Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип B)
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 AЖелтый (предохранитель)/
голубой (плавкая вставка)
25 A Прозрачный
30 AЗеленый (предохранитель)/
розовый (плавкая вставка)
40 A Зеленый
50 A Красный
60 A Желтый
80 A Черный
140 A Краснокоричневый
